【HID】规范精讲[3]: 蓝牙HID协议消息详解——无线交互的数据传输语言

如果把蓝牙HID设备和主机的通信比作一场对话，那么协议消息就是双方交流的语言。我们日常用蓝牙键盘打字、鼠标移动、手柄操作，本质上都是设备与主机通过一系列标准化消息完成数据交换。这些消息看似繁杂，却有着严格的格式定义和交互逻辑，是保证无线人机交互流畅、可靠的核心。本文深入拆解蓝牙HID协议消息的底层设计，从消息结构、类型分类、交互规则三个维度，读懂这场无线对话的底层逻辑。

一、协议消息的基础架构

[1.1 消息头（HIDP-Hdr）：消息的身份标识](#1.1 消息头（HIDP-Hdr）：消息的身份标识)

[1.2 消息的核心约束：MTU限制与长度规则](#1.2 消息的核心约束：MTU限制与长度规则)

[1.3 消息的传输信道：控制信道与中断信道的分工](#1.3 消息的传输信道：控制信道与中断信道的分工)

二、核心消息类型解析：设备与主机的对话词典

[2.1 握手消息（HANDSHAKE）：通信的确认回执](#2.1 握手消息（HANDSHAKE）：通信的确认回执)

[2.2 控制消息（HID_CONTROL）：设备的状态切换指令](#2.2 控制消息（HID_CONTROL）：设备的状态切换指令)

[2.3 报告请求消息（GET_REPORT/SET_REPORT）：数据的查询与配置指令](#2.3 报告请求消息（GET_REPORT/SET_REPORT）：数据的查询与配置指令)

[2.4 协议模式消息（GET_PROTOCOL/SET_PROTOCOL）：通信方言的切换指令](#2.4 协议模式消息（GET_PROTOCOL/SET_PROTOCOL）：通信方言的切换指令)

[2.5 数据消息（DATA）：实时数据的传输载体](#2.5 数据消息（DATA）：实时数据的传输载体)

[2.6 废弃消息类型（DEPRECATED）：历史遗留的过时词汇](#2.6 废弃消息类型（DEPRECATED）：历史遗留的过时词汇)

三、消息交互的核心规则

[3.1 请求-响应模式：控制信道的交互准则](#3.1 请求-响应模式：控制信道的交互准则)

[3.2 异步传输模式：中断信道的交互准则](#3.2 异步传输模式：中断信道的交互准则)

[3.3 消息优先级与冲突处理](#3.3 消息优先级与冲突处理)

四、实战视角：消息交互的典型场景

五、测验

一、协议消息的基础架构

任何语言都有语法规则，蓝牙HID协议消息也不例外。其基础架构包括消息头、消息类型、数据负载三部分，就像句子的标点符号、词性、内容，共同构成了标准化的通信格式。

1.1 消息头（HIDP-Hdr）：消息的身份标识

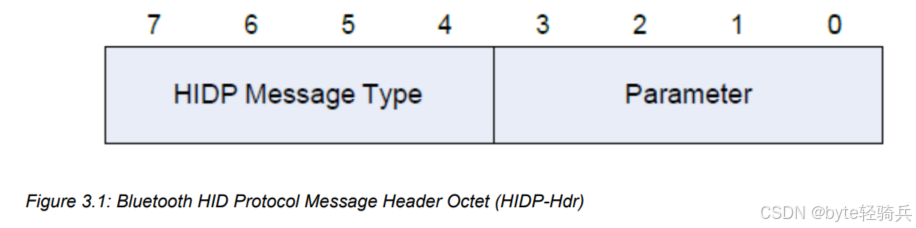

所有蓝牙HID协议消息都以一个1字节的消息头（HIDP-Hdr）开头，这个消息头相当于消息的身份证，告诉接收方这是一条什么类型的消息、包含哪些参数。消息头的结构分为两个4位字段，具体如下：

|---------|-------------------------|------------------------|
| 比特位 | 字段名称 | 功能描述 |
| 7-4 | 消息类型（HIDP Message Type） | 定义消息的核心类型，如握手、控制、数据传输等 |
| 3-0 | 参数（Parameter） | 补充消息类型的细节信息，含义随消息类型变化 |

这种4+4的比特分配设计非常精妙，既保证了消息类型的扩展性（支持16种类型），又能通过参数字段传递关键细节，同时仅占用1字节，最大限度减少了无线传输的开销。

协议中明确规定，保留字段（Reserved）在写入时必须设为0，读取时应忽略。这一设计确保了不同版本设备的兼容性------新版本协议新增的消息类型不会影响旧版本设备的正常工作，旧版本设备只需忽略无法识别的消息类型即可。

1.2 消息的核心约束：MTU限制与长度规则

无线传输的带宽有限，为了避免消息过大导致传输延迟或丢包，协议对消息长度有严格约束：所有HIDP消息的长度不得超过L2CAP通道协商的 MTU （ 最大传输单元 ）。

对于主机和设备的实现要求的是，发送方不得发送超过MTU的消息，接收方应忽略长度超过MTU或预期长度的消息。这一规则看似简单，却直接影响着设备的兼容性和传输性能。例如，Boot协议模式下的主机MTU最小为48字节，因此设备发送的Boot协议报告（含消息头和数据）不得超过46字节（预留2字节用于L2CAP头部）。

不同消息类型的长度规则也不同，主要分为固定长度和可变长度两类：

固定长度消息：如HANDSHAKE、GET_PROTOCOL等，长度固定为1字节（仅含消息头）；

可变长度消息：如DATA、SET_REPORT等，长度=1字节消息头+数据负载，数据负载长度随传输内容变化。

这种长度规则的设计，既保证了简单消息的传输效率，又为复杂数据传输提供了灵活性。

1.3 消息的传输信道：控制信道与中断信道的分工

蓝牙HID协议消息通过两种逻辑信道传输，不同类型的消息对应不同的信道，分工明确，就像城市中的主干道和快车道，分别承担不同的运输任务：

|---------------|-----------------------------------|-----------------|-------------------|
| 信道类型 | 传输消息类型 | 核心特点 | 适用场景 |
| 控制信道 | HANDSHAKE、HID_CONTROL、GET_、SET_ | 可靠传输，有确认机制，延迟较高 | 控制指令、同步数据传输、消息确认 |
| 中断信道 | DATA | 低延迟传输，无确认机制 | 异步数据传输，如鼠标移动、键盘按键 |

协议规定，部分消息类型有专属传输信道，例如HANDSHAKE消息只能通过控制信道发送，且只能由设备发送给主机；DATA消息可通过两种信道传输，但中断信道的DATA消息主要用于异步输入/输出报告，控制信道的DATA消息主要用于同步报告响应。

这种信道分工设计，是平衡传输可靠性和实时性的关键------控制指令需要确保送达，因此采用有确认机制的控制信道；而用户操作数据（如鼠标移动）需要低延迟，因此采用无确认机制的中断信道。

二、核心消息类型解析：设备与主机的对话词典

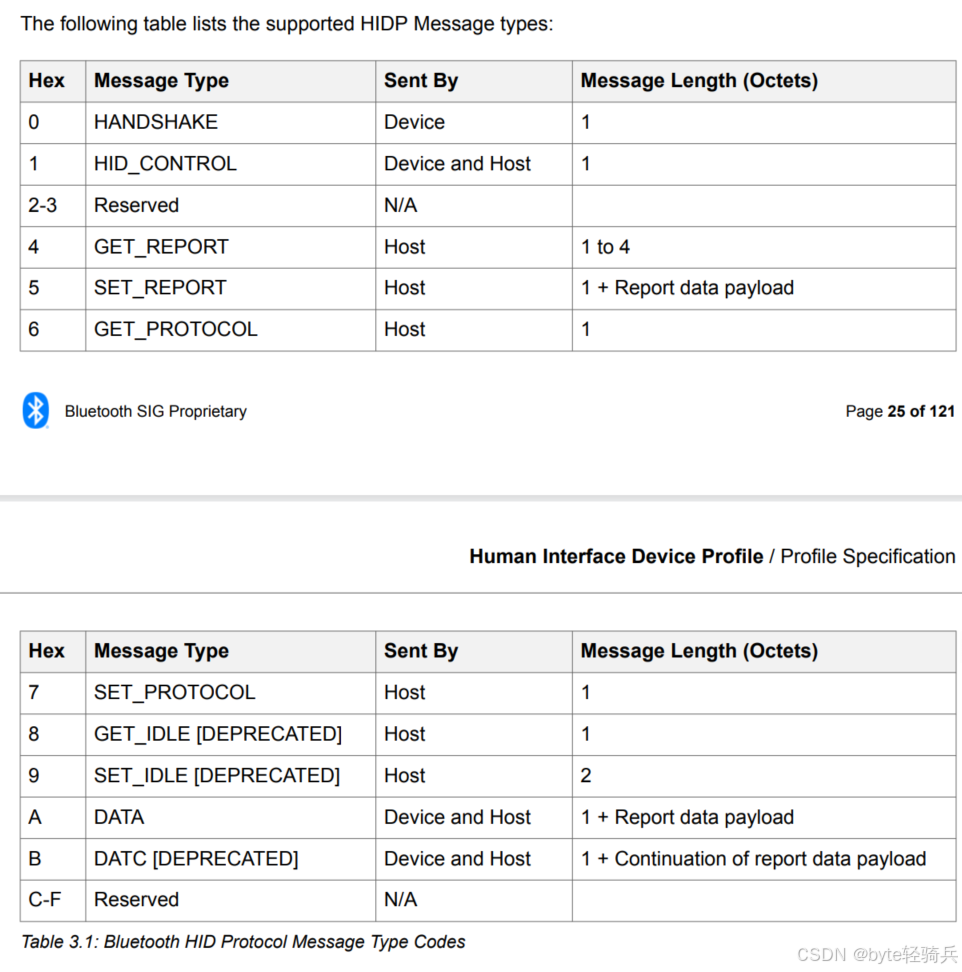

蓝牙HID协议定义了10种核心消息类型，其中部分类型已被标记为废弃（DEPRECATED），实际常用的有8种。这些消息涵盖了设备与主机交互的所有场景，从连接控制、数据传输到状态查询，形成了一套完整的对话词典。

2.1 握手消息（HANDSHAKE）：通信的确认回执

HANDSHAKE消息是设备向主机发送的确认消息，相当于对话中的收到、明白，用于告知主机之前发送的指令是否成功执行。

（1）核心功能

确认SET_REPORT、SET_PROTOCOL等控制指令的执行结果；
通知主机GET_REPORT、GET_PROTOCOL等请求的参数错误；
告知主机收到了不支持的消息类型。

（2）参数字段解析

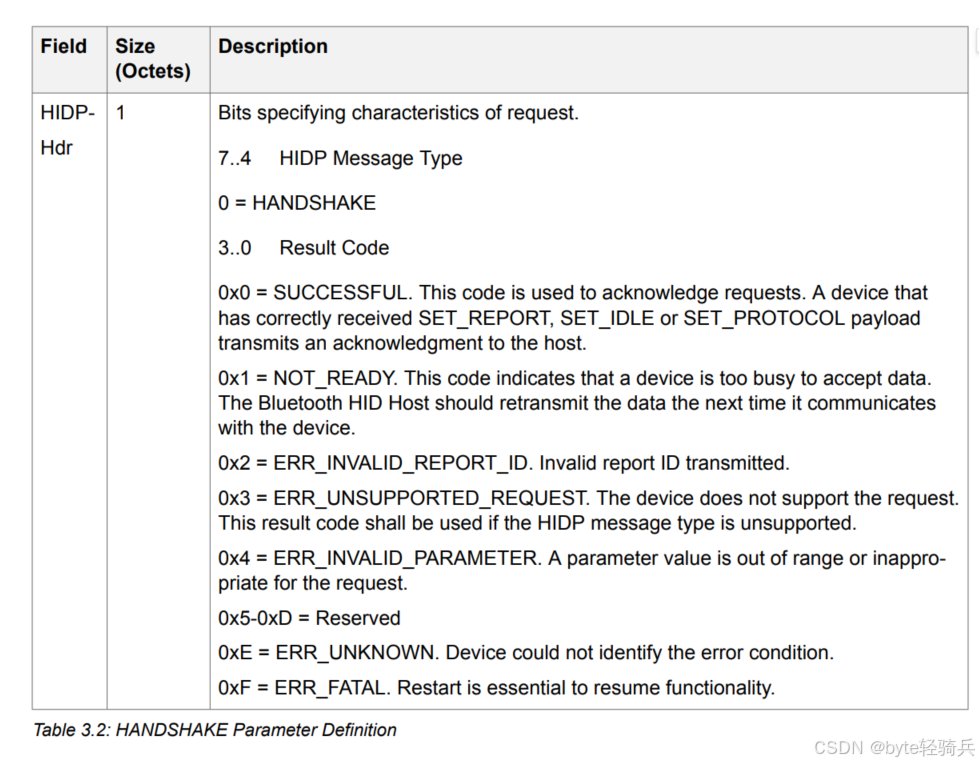

消息头的参数字段（3-0比特）为结果码（Result Code），定义了16种可能的结果，核心结果码如下：

0x0（SUCCESSFUL）：指令成功执行，这是最常见的结果码，例如设备成功接收并执行了SET_PROTOCOL指令；

0x1（NOT_READY）：设备暂时忙碌，无法接收数据，主机应稍后重发；

0x2（ERR_INVALID_REPORT_ID）：报告ID无效，例如主机请求的报告ID在设备中未定义；

0x3（ERR_UNSUPPORTED_REQUEST）：设备不支持该请求，例如主机发送了设备未实现的消息类型；

0x4（ERR_INVALID_PARAMETER）：参数值超出范围或不适当，例如主机设置的协议模式无效；

0xF（ERR_FATAL）：致命错误，设备需要重启才能恢复功能。

协议特别强调，HANDSHAKE消息只能由设备通过控制信道发送，主机不得发送该消息。这一设计符合"请求-响应"的通信逻辑------主机发起请求，设备执行后返回确认，确保主机能及时了解指令执行状态。

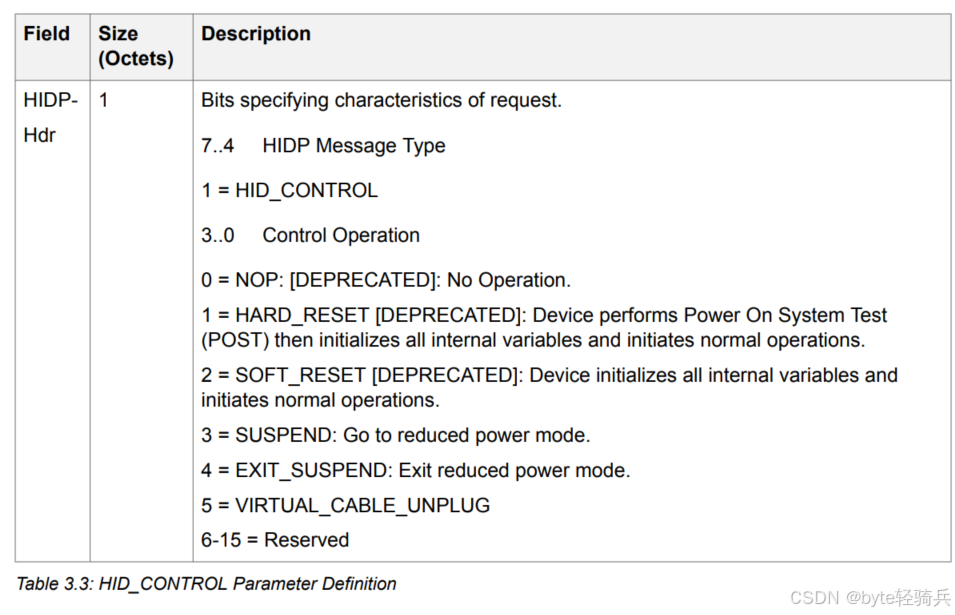

2.2 控制消息（HID_CONTROL）：设备的状态切换指令

HID_CONTROL消息用于请求设备发生重大状态变化，相当于对话中的命令，例如让设备进入低功耗模式、断开连接等。

（1）核心功能与参数

消息头的参数字段（3-0比特）为控制操作（Control Operation），定义了6种操作，其中部分已废弃：

SUSPEND（0x3）：让设备进入低功耗模式，设备可关闭非必要电路，仅保留唤醒功能；

EXIT_SUSPEND（0x4）：让设备退出低功耗模式，恢复正常工作状态；

VIRTUAL_CABLE_UNPLUG（0x5）：断开虚拟电缆，设备和主机应删除对方的配对信息和连接记录；

NOP、HARD_RESET、SOFT_RESET（0x0-0x2）：已废弃，NOP无实际功能，复位功能通过其他机制实现。

（2）关键操作详解

SUSPEND与EXIT_SUSPEND：这对操作是设备功耗管理的核心。主机进入休眠状态时，会向设备发送SUSPEND指令，设备收到后可关闭LED指示灯、降低传感器采样率等，以节省电量；主机退出休眠时，发送EXIT_SUSPEND指令，设备恢复正常工作。例如，蓝牙鼠标在主机休眠后会关闭光学传感器，仅保留按键检测功能，用户按下按键时自动唤醒并向主机发送EXIT_SUSPEND响应。
VIRTUAL_CABLE_UNPLUG：这是唯一允许设备和主机双向发送的HID_CONTROL消息。发送方发送该消息后，应删除与接收方相关的所有持久化信息（如配对密钥、虚拟电缆配置）；接收方收到后，除了删除相关信息，还应通过L2CAP断开中断信道和控制信道，最终断开ACL连接。这一操作相当于主动拔掉虚拟电缆，与普通的断开连接不同，它会彻底清除连接记录，下次连接需要重新配对。

2.3 报告请求消息（GET_REPORT/SET_REPORT）：数据的查询与配置指令

GET_REPORT和SET_REPORT是数据交互的核心消息，分别用于主机查询设备状态和配置设备参数，相当于对话中的询问和设置。

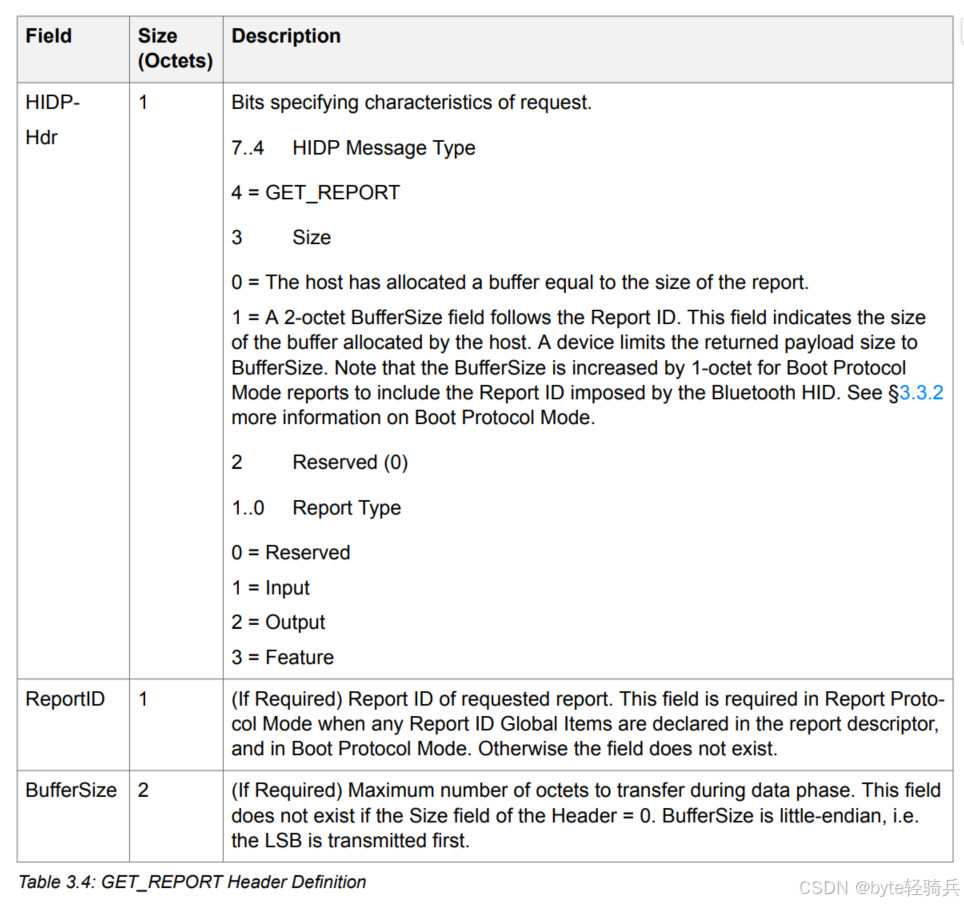

（1）GET_REPORT：主机向设备询问数据

功能：主机请求设备返回指定类型的报告（输入、输出、特征），例如查询鼠标当前的按键状态、传感器的测量数据；

消息结构：长度1-4字节，包含消息头、报告类型、报告ID（可选）、缓冲区大小（可选）；

报告类型参数：消息头的0-1比特定义报告类型（1=输入、2=输出、3=特征）；

报告ID：当设备的报告描述符中定义了报告ID时，该字段必填，用于指定请求的具体报告；

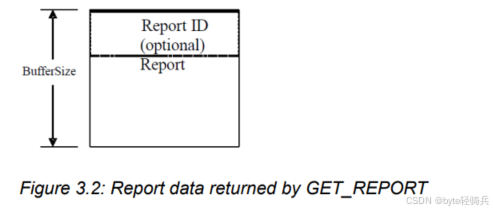

缓冲区大小：当消息头的2比特（Size位）设为1时，该字段必填，用于告知设备主机已分配的缓冲区大小，设备返回的数据不得超过该大小。

协议规定，设备收到GET_REPORT请求后，应在控制信道返回DATA消息，包含请求的报告数据；若请求参数错误（如报告ID无效），则返回HANDSHAKE消息，携带对应的错误码。

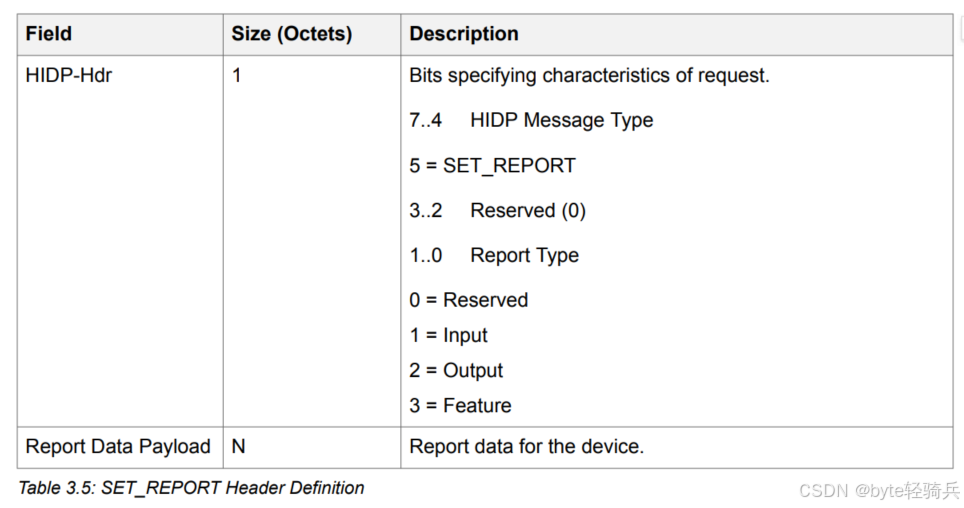

（2）SET_REPORT：主机向设备设置数据

功能：主机向设备发送报告数据，配置设备状态或触发特定功能，例如设置游戏手柄的震动强度、键盘的LED指示灯状态；

消息结构：长度=1字节消息头+报告数据负载，包含报告类型、报告ID（可选）、报告数据；

报告类型参数：与GET_REPORT一致，0-1比特定义报告类型；

**报告数据：**需符合设备报告描述符定义的格式，否则设备会返回ERR_INVALID_PARAMETER错误。

设备收到SET_REPORT请求后，应执行相应操作并返回HANDSHAKE消息（SUCCESSFUL或错误码）；若通过中断信道发送异步输出报告，则无需返回确认。

2.4 协议模式消息（GET_PROTOCOL/SET_PROTOCOL）：通信方言的切换指令

这两种消息用于查询和设置设备的协议模式（报告协议模式或引导协议模式），相当于对话中切换沟通方式，确保主机和设备使用相同的方言交流。

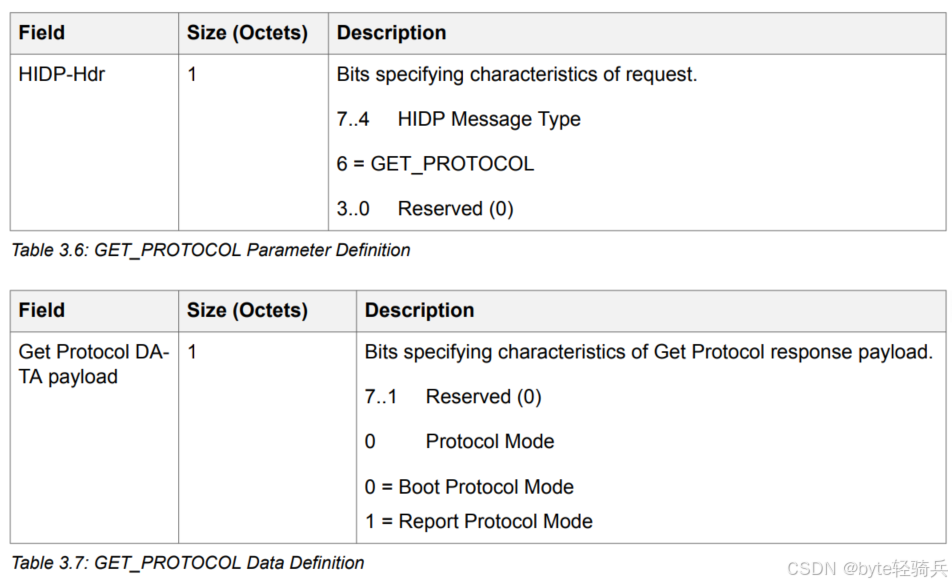

（1）GET_PROTOCOL：查询当前协议模式

功能：主机请求设备返回当前使用的协议模式；
消息结构：固定1字节（仅含消息头），参数字段保留为0；
响应：设备收到后，在控制信道返回DATA消息，数据负载1字节，0=引导协议模式，1=报告协议模式。

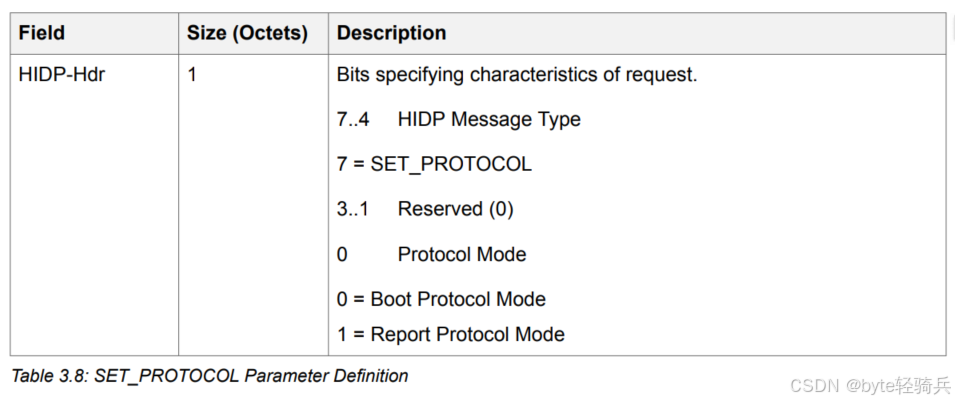

（2）SET_PROTOCOL：设置协议模式

功能：主机要求设备切换到指定的协议模式；

消息结构：固定1字节（仅含消息头），参数字段0-0比特定义目标模式（0=引导协议模式，1=报告协议模式）；

响应：设备收到后，切换模式并返回HANDSHAKE消息（SUCCESSFUL或错误码）。

协议规定，只有当设备的SDP属性HIDBootDevice设为TRUE时，才需要支持这两种消息。这意味着普通传感器等设备可以不支持协议模式切换，而键盘、鼠标等设备必须支持，以确保在BIOS等资源受限环境下正常工作。

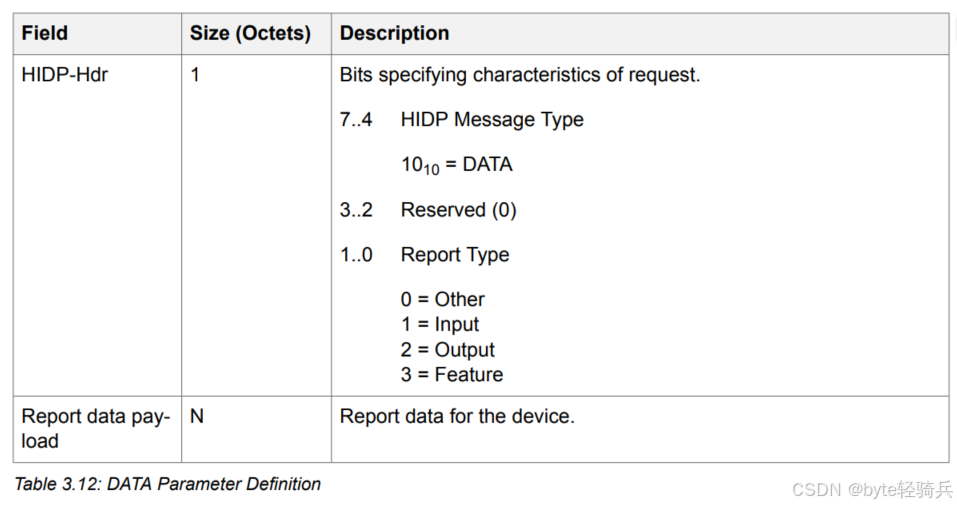

2.5 数据消息（DATA）：实时数据的传输载体

DATA消息是异步数据传输的核心，用于设备向主机发送输入报告、主机向设备发送输出报告，相当于对话中的实时反馈，例如鼠标移动的坐标数据、手柄的震动指令。

（1）核心功能与结构

消息结构：长度=1字节消息头+报告数据负载，消息头的0-1比特定义报告类型（1=输入、2=输出、3=特征）；

传输信道：可通过控制信道（同步传输）或中断信道（异步传输）发送；

核心特点：无确认机制，传输优先级高，延迟低。

（2）不同信道的传输场景

中断信道DATA消息：主要用于实时性要求高的异步数据，例如键盘按键、鼠标移动、手柄操作。这类数据变化频繁，要求低延迟，无确认机制可以减少传输开销，确保操作流畅。协议规定，中断信道的DATA消息无需返回HANDSHAKE确认，接收方收到后直接处理；

控制信道DATA消息：主要用于响应GET_REPORT、GET_PROTOCOL等请求，例如设备返回主机查询的输入报告数据。这类数据传输是同步的，主机发送请求后等待设备响应，确保数据的可靠性。

2.6 废弃消息类型（DEPRECATED）：历史遗留的过时词汇

协议演进过程中，部分消息类型因功能冗余或场景替代被标记为废弃，了解这些废弃类型有助于避免开发中的误区：

GET_IDLE/SET_IDLE：原本用于设置和查询设备的空闲报告率，即设备在无操作时的报告发送间隔。现在这一功能由设备自主管理，主机无需干预，因此被废弃。协议规定，主机不得发送GET_IDLE消息，应避免发送SET_IDLE消息；设备收到后应返回ERR_UNSUPPORTED_REQUEST错误；

DATC：原本用于分段传输超过MTU的报告数据，现在由L2CAP的增强重传模式（Enhanced Retransmission Mode）替代，协议规定主机和设备不得发送该消息。

这些废弃类型的存在，反映了协议的演进逻辑------去除冗余功能，强化核心能力，同时通过明确的废弃规则确保新旧设备的兼容性。

三、消息交互的核心规则

就像人与人之间的对话需要遵循社交礼仪，蓝牙HID协议消息的交互也有严格规则，这些规则确保了设备与主机之间的通信顺畅、有序、可靠。

3.1 请求-响应模式：控制信道的交互准则

控制信道的消息交互遵循**"请求-响应"**模式，即主机发起请求，设备返回响应，这是确保控制指令可靠执行的核心准则。

典型的请求-响应流程如下：

主机通过控制信道发送请求消息（如SET_PROTOCOL）；

设备接收并解析请求，执行相应操作；

设备通过控制信道返回响应消息（如HANDSHAKE SUCCESSFUL）；

主机接收响应，确认指令执行状态，若为错误码则进行重试或报错。

协议规定，主机在同一时间对同一设备只能有一个控制信道传输未完成，即前一个请求的响应未收到前，不得发送新的请求。这一规则避免了控制指令的冲突，确保设备能有序处理主机的请求。

唯一的例外是VIRTUAL_CABLE_UNPLUG消息------无论是否有未完成的控制信道传输，主机或设备都可随时发送该消息，优先级最高。这是因为断开虚拟电缆是紧急操作，需要立即执行，避免数据泄露或连接异常。

3.2 异步传输模式：中断信道的交互准则

中断信道的消息交互遵循异步传输模式，即发送方无需等待接收方确认，直接发送消息，这是保证实时性的核心准则。

典型的异步传输流程如下：

设备检测到用户操作（如鼠标移动），生成输入报告；

设备通过中断信道发送DATA消息，包含输入报告数据；

主机接收DATA消息，解析并处理数据（如更新光标位置）；

无需返回确认消息，设备继续监测用户操作并发送后续消息。

这种模式的优势是延迟极低，适合传输变化频繁、实时性要求高的数据。但由于无确认机制，存在数据丢失的风险。为了降低丢包影响，协议推荐将高频传输的报告数据限制在12字节以内（含消息头和报告ID），这样可以通过单个DM1数据包传输（最大 payload 17字节），既减少了分段传输的开销，又利用DM1数据包的前向纠错功能提升可靠性。

3.3 消息优先级与冲突处理

当设备需要同时发送多种消息时，协议隐含了消息优先级规则，确保关键消息优先传输：

紧急消息：VIRTUAL_CABLE_UNPLUG、SUSPEND、EXIT_SUSPEND等控制消息，优先级最高，需立即发送；

确认消息：HANDSHAKE消息，优先级次之，确保主机及时了解指令执行状态；

数据消息：普通DATA消息，优先级最低，可在紧急消息和确认消息发送后传输。

冲突处理的核心原则是紧急优先、先到先得。例如，设备在发送输入报告的DATA消息时，收到主机的SUSPEND指令，应立即暂停DATA消息传输，先处理SUSPEND指令并返回HANDSHAKE确认，再继续传输数据消息。

四、实战视角：消息交互的典型场景

理论规则需要结合实际场景才能更好理解，下面通过三个典型场景，拆解协议消息的交互过程，让抽象的规则变得具体可感。

场景1：鼠标连接后的协议模式切换

主机与鼠标建立虚拟电缆连接，通过SDP获取鼠标的SDP属性，发现鼠标支持引导协议模式（HIDBootDevice=TRUE）；
主机通过控制信道发送SET_PROTOCOL消息，参数字段设为0（引导协议模式）；
鼠标接收消息，切换到引导协议模式，通过控制信道返回HANDSHAKE消息，结果码设为0x0（SUCCESSFUL）；
主机接收HANDSHAKE消息，确认模式切换成功，后续通过引导协议模式接收鼠标的输入报告。

场景2：键盘的LED指示灯控制

主机需要开启键盘的Caps Lock灯，生成输出报告（包含LED控制参数）；
主机通过控制信道发送SET_REPORT消息，报告类型设为2（输出），报告ID设为1（键盘LED报告），数据负载设为0x01（Caps Lock灯亮）；
键盘接收消息，解析报告数据，开启Caps Lock灯，通过控制信道返回HANDSHAKE消息，结果码设为0x0（SUCCESSFUL）；
主机接收HANDSHAKE消息，确认LED控制成功。

场景3：设备低功耗模式切换

主机长时间无操作，进入休眠状态，通过控制信道发送HID_CONTROL消息，参数字段设为0x3（SUSPEND）；
设备接收消息，关闭非必要电路（如LED指示灯、传感器），进入低功耗模式，通过控制信道返回HANDSHAKE消息，结果码设为0x0（SUCCESSFUL）；
一段时间后，用户按下设备的按键，设备自动唤醒，通过控制信道向主机发送HID_CONTROL消息，参数字段设为0x4（EXIT_SUSPEND）；
主机接收消息，退出休眠状态，通过控制信道返回HANDSHAKE消息，结果码设为0x0（SUCCESSFUL）；
设备恢复正常工作，继续监测用户操作并发送输入报告。

五、测验

题目：蓝牙HID协议中HANDSHAKE消息的核心作用是什么？它的传输规则和结果码分类有哪些？（某物联网企业2024年面试题）

答案：

HANDSHAKE消息的核心作用是设备向主机返回指令执行结果的确认消息，相当于通信中的回执，确保主机及时了解请求的执行状态。

传输规则：

发送方：仅允许蓝牙HID设备发送，主机不得发送；
传输信道：只能通过控制信道传输，不得在中断信道发送；
触发条件：设备执行完主机发送的SET_*、GET_*等请求后触发，或检测到请求参数错误时触发。

结果码分类（核心）：

成功类：SUCCESSFUL（0x0），表示指令已成功执行；
临时错误类：NOT_READY（0x1），设备暂时忙碌，主机可稍后重发；
参数错误类：ERR_INVALID_REPORT_ID（0x2）、ERR_INVALID_PARAMETER（0x4），分别表示报告ID无效和参数值异常；
功能不支持类：ERR_UNSUPPORTED_REQUEST（0x3），表示设备不支持该请求；
致命错误类：ERR_FATAL（0xF），表示设备需重启才能恢复功能。

题目：蓝牙HID协议中VIRTUAL_CABLE_UNPLUG消息的特殊之处是什么？发送和接收该消息后，设备和主机需要执行哪些操作？（某消费电子企业2023年面试题）

答案：

VIRTUAL_CABLE_UNPLUG消息的特殊之处在于：

双向发送：是唯一允许蓝牙HID设备和主机双向发送的HID_CONTROL消息；
优先级最高：无论是否有未完成的控制信道传输，均可随时发送；
彻底清除连接：不仅断开当前连接，还会清除所有相关的持久化信息。

发送方操作：

发送VIRTUAL_CABLE_UNPLUG消息后，立即销毁或失效与接收方相关的所有蓝牙配对信息和虚拟电缆配置；
等待接收方断开信道连接，或主动发起信道断开流程。

接收方操作：

收到消息后，立即销毁或失效与发送方相关的所有持久化信息；
不返回HANDSHAKE消息，而是先向发送方发送L2CAP断开请求（中断信道）；
中断信道关闭后，再发送L2CAP断开请求（控制信道）；
若没有其他协议使用ACL连接，断开ACL连接；
丢弃当前所有未完成的控制信道传输。

题目：蓝牙HID协议中DATA消息的传输规则是什么？控制信道和中断信道的DATA消息有何区别？

答案：

DATA消息的核心传输规则：

消息结构：1字节消息头（含消息类型和报告类型）+ 报告数据负载，总长度不得超过L2CAP MTU；
报告类型：消息头0-1比特定义，1=输入、2=输出、3=特征、0=其他（用于协议模式查询响应）；
传输约束：接收方应忽略长度超过MTU或不符合报告描述符格式的DATA消息。

控制信道和中断信道的DATA消息区别：

传输模式：控制信道为同步传输，需配合GET_*/SET_*请求触发，有隐含的确认机制；中断信道为异步传输，无需请求，发送方直接发送，无确认机制；
用途：控制信道DATA消息主要用于响应主机的GET_REPORT、GET_PROTOCOL等请求，传输同步数据；中断信道DATA消息主要用于传输异步输入/输出报告，如鼠标移动、键盘按键、手柄震动指令；
可靠性：控制信道DATA消息因配合请求-响应模式，可靠性高；中断信道DATA消息无确认，可靠性依赖于蓝牙链路质量，适合实时性要求高的场景。
