一、概述
本文基于IEC 61000-4-6/GB/T 17626.6标准，全面总结传导抗扰度（CS，Conducted Susceptibility）测试核心技术要点，涵盖测试定义、干扰形成机制、干扰源特性、关键参数、耦合方式、参数换算等全流程技术内容，配套标准测试拓扑示意图与实物参考，为电子设备 EMC 设计、测试及整改提供专业技术参考。
二、CS 传导抗扰度基础定义
CS 传导抗扰度属于 EMS 电磁抗扰度测试范畴，是考核电子设备抵御通过电源线、信号线、控制线等导体传导进入的射频干扰信号的能力，验证设备在复杂电磁传导干扰环境下的工作稳定性，避免出现死机、数据错误、功能异常、通信中断等故障。
三、CS 测试干扰形成机制
（一）干扰传输核心逻辑
干扰通过导体传输路径 实现耦合，区别于 RS 辐射抗扰度的空间辐射传输，是 CS 测试的核心特征；干扰信号以共模干扰为主要形式，差模干扰为辅，经线缆、寄生电容、接地回路进入设备内部电路，影响芯片、总线及功能模块正常工作。
（二）干扰耦合路径
- 电源线耦合：干扰经火线、零线、地线进入设备电源回路，传导至内部供电电路；
- 信号线 / 控制线耦合：干扰经通信线、控制线缆直接进入敏感信号链路，对弱信号、高速通信干扰更显著；
- 结论 ：电源线、数据线 / 控制线均可耦合干扰，且信号线抗干扰能力更薄弱，更易出现测试失效。
（三）干扰源形成机制
CS 测试干扰源为标准人为可控干扰信号，并非设备自身产生：由测试信号发生器生成标准射频正弦波，经功率放大器放大，通过专用耦合装置，精准注入被测设备线缆，形成标准化传导干扰信号。
四、CS 测试核心参数规范
（一）标准频率范围
150kHz~80MHz，频段划定依据：
- 低于 150kHz：属于工频谐波、低频干扰范畴，由 EFT、电压跌落等测试覆盖，无需 CS 测试；
- 150kHz~80MHz：线缆长度与干扰波长匹配，传导耦合效应最强，为现场最常见传导干扰频段；
- 高于 80MHz：干扰以空间辐射为主，划归 RS 辐射抗扰度测试范畴。
（二）干扰幅度标准等级
按测试环境及应用场景，分为 4 个标准等级，干扰幅度为正弦波有效值（RMS），具体参数如下表：
表格
| 测试等级 | 干扰电压有效值（RMS） | 对应峰峰值（Vpp） | 适用场景 |
|---|---|---|---|
| Level 1 | 1V | ≈2.83V | 住宅、办公等低干扰环境 |
| Level 2 | 3V | ≈8.49V | 商业、轻工业等中等干扰环境 |
| Level 3 | 10V | ≈28.28V | 工业现场、变频器周边等高干扰环境 |
| Level X | ＞10V | ＞28.28V | 军工、车载、医疗等特殊严苛环境 |
（三）干扰信号特征
- 波形：连续正弦波（CW），常规采用 **1kHz、80% 调幅（AM）** 模式；
- 标准阻抗：共模阻抗 150Ω；
- 测试对象：电源线、信号线、控制线均需覆盖测试。
五、有效值（RMS）与峰峰值（Vpp）换算关系
CS 测试干扰为标准正弦波，二者换算遵循固定公式：
- 峰峰值 = 2√2× 有效值≈2.828× 有效值
- 有效值 = 峰峰值 ÷(2√2)≈峰峰值 ÷2.828 注：该换算仅适用于 CS 测试标准连续正弦波，非正弦波不适用
六、CS 测试干扰耦合方式
CS 测试核心耦合方式分为 CDN 耦合、钳式注入耦合两大类，其余为特殊场景辅助方案，各方式核心特性与测试拓扑如下。
（一）核心耦合方式参数对比
表格
| 耦合方式 | 英文全称 | 核心原理 | 安装方式 | 核心优势 | 核心劣势 | 适用场景 |
|---|---|---|---|---|---|---|
| CDN 耦合 | Coupling Decoupling Network | 电容 / 电感网络，直接耦合 + 去耦 | 线缆串联接入，需拆线 | 阻抗标准、测试精度高、重复性好 | 需拆线，多线束操作不便 | 实验室认证、精准测试、电源线 / 单信号线 |
| 电磁注入钳 | EM Injection Clamp | 电磁感应耦合 | 直接夹在线束外，无需拆线 | 非侵入式、操作便捷、适配多芯线束 | 高频一致性稍差、耦合效率略低 | 现场摸底、整改调试、机柜后部线束 |
| 直接注入法 | Direct Injection | 电容 / 电阻直接串并联注入 | 直接接入线路 | 结构简单、成本低 | 阻抗不标准、易影响原电路 | 低频临时测试、简易接口 |
| ISN 阻抗稳定网络 | Impedance Stabilization Network | 标准阻抗 + 耦合一体化 | 通信线缆串联 | 阻抗稳定、适配平衡总线 | 专用性强、通用性差 | 工业总线、以太网、485 通信线 |
（二）CDN 耦合去耦网络测试拓扑示意图
CDN 是 IEC 61000-4-6 标准规定的首选耦合装置，集成耦合与去耦双重功能，既能精准注入干扰信号，又能防止干扰倒灌污染电网或辅助设备，标准测试拓扑如下：

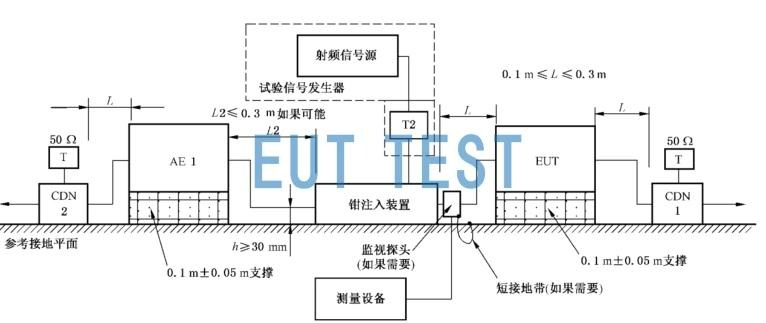

图 1 CDN 耦合测试标准拓扑示意图
CDN 及钳式注入装置实物参考如下：

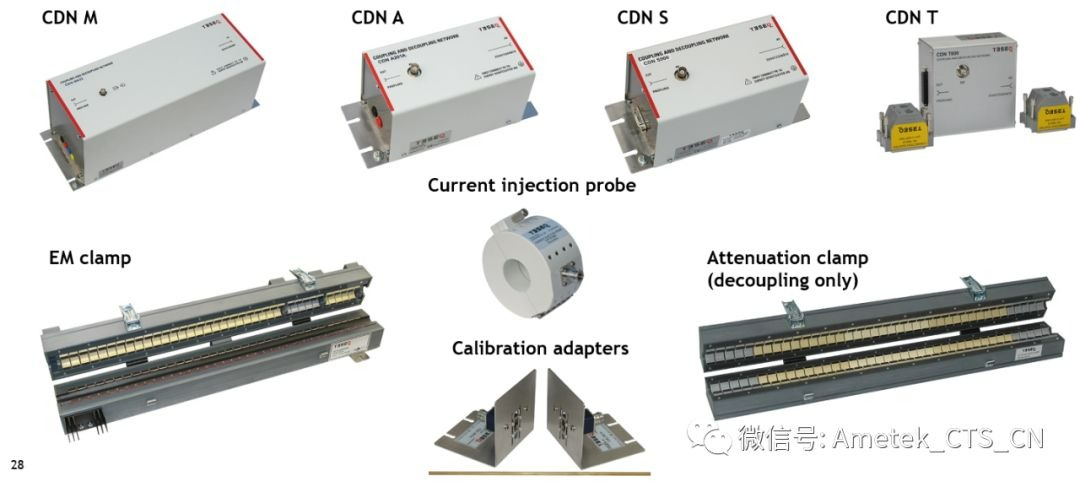

图 2 CS 测试常用耦合装置实物图（CDN、电流注入钳、电磁钳）
（三）电流钳 / 电磁钳耦合测试拓扑示意图
钳式注入为非侵入式耦合方案，通过电磁感应将干扰信号耦合到被测线束，无需断开原有接线，是现场整改、多芯线束测试的首选方案，标准测试拓扑如下：

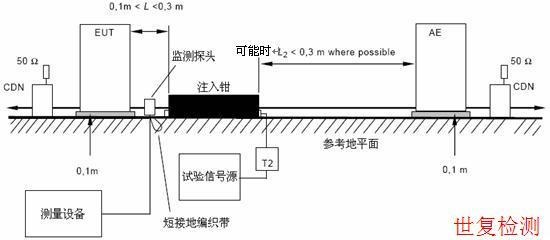

图 3 电流钳耦合测试标准拓扑示意图
完整的电流钳注入测试系统连接示意图如下：

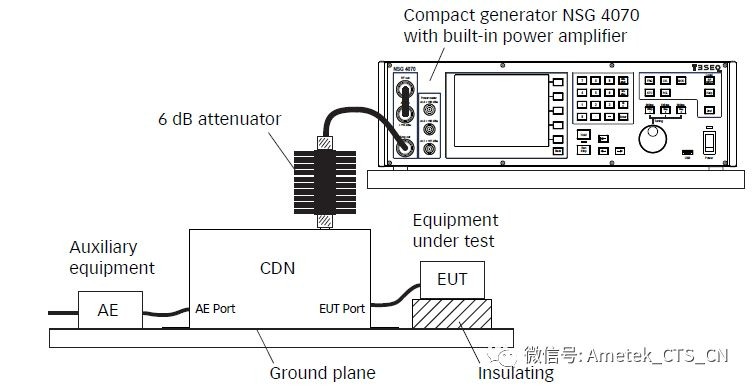

图 4 电流钳注入测试系统完整连接示意图
（四）耦合方式选型核心建议
- 正式认证测试：优先选用CDN 耦合，保证测试精准性与标准符合性；
- 现场整改、快速摸底：优先选用电磁注入钳 / 电流钳，无需拆线、操作高效。
七、核心技术要点总结
- CS 测试针对导体传导射频干扰，覆盖电源线、信号线全链路，共模干扰为主要干扰形式；
- 标准频率 150kHz~80MHz、干扰幅度 1/3/10V（RMS），为工业场景主流测试等级；
- CDN 是实验室标准耦合方式，电磁注入钳是现场高效调试方案，二者为 CS 测试最核心的两种注入手段；
- 正弦波有效值与峰峰值固定为 2.828 倍关系，是测试参数换算、示波器波形判读的核心依据；
- 信号线相较于电源线，对传导干扰更敏感，是 EMC 设计与整改的重点关注对象。
