上次，我们一起学习了如何使用IIC的普通轮询模式，与AHT20模块进行通信，测量了房间的温湿度。这次，我们一起来看看IIC的中断与DMA。

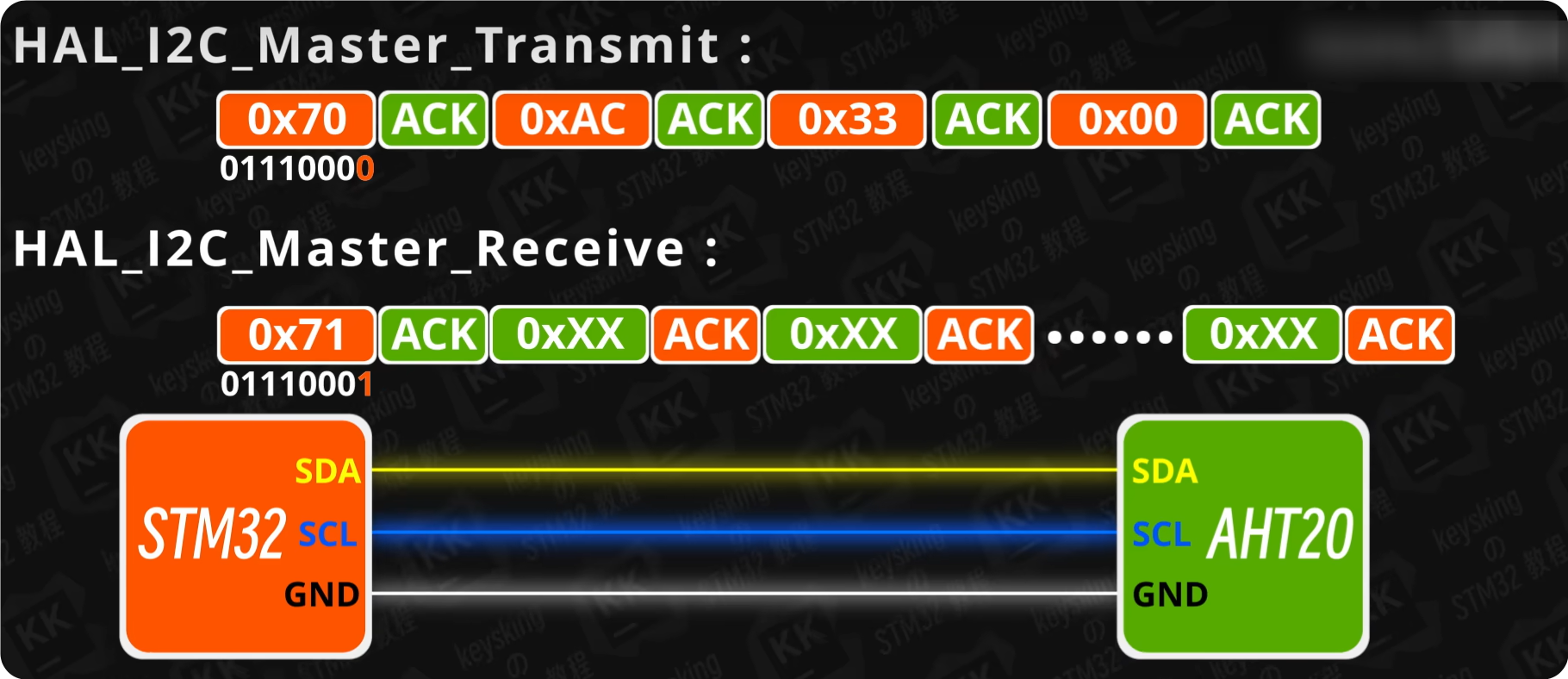

我们不妨来回顾一下，上次的学习中，我们使用HAL_I2C_Master_Transmit向AHT20发送了触发测量的指令。就像我们介绍的那样，主机在向IIC从机发送（写）指令的时候，设备地址的最后一位为0，而从机AHT20接收到指令后，也不能回复任何数据，只能回复ACK信号表明自己已经接收到指令，随后我们又使用HAL_I2C_Master_Receive请求AHT20的测量数据，按照IIC协议，主机向从机请求（读）数据时，只能发送设备地址，而且设备地址的最后一位为1，当然0x70到0x71的转换由HAL库帮我们完成，读取请求中只有地址，不能携带任何数据，随后从机回复ACK后，就开始回复固定字节数量的数据，至于多少字节数，通常与上次发送的指令有关，具体的工程中需要查询具体模块的手册。从机每发送一个字节后，都需要主机发送一次ACK信号，代表已经接收到这一字节数据。

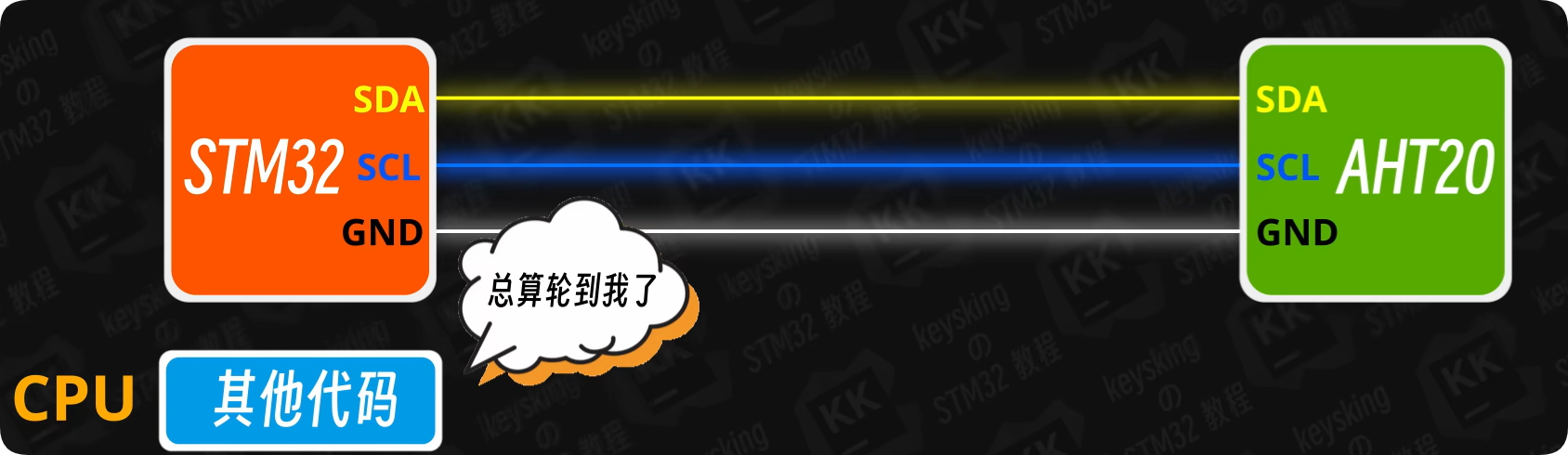

与我们之前详细讲解过的串口轮询模式的发送流程类似，IIC轮询模式的发送也需要由软件逐个字节去控制相关寄存器，发完一个字节在发送下一个，直到全部完成才能继续执行接下来的代码。
轮询模式的接收也是类似的过程，整个发送或者接收过程中，一直堵塞执行，占用着CPU资源。为了解决此问题，IIC也有中断模式与DMA模式。
与串口一样，IIC的中断模式发送也是将一字节数据塞入寄存器后，CPU继续执行正常任务，直到此字节数据发送完成后产生中断，CPU再来塞入下一字节数据，IIC中断模式接收也是类似。搬运完一字节数据后就去执行其他任务，直到下一字节数据到来，继续搬运。而DMA模式下CPU更加省力，整个发送或者接收的数据都交给小助手DMA去搬运，等数据发送或者接收完成，再由DMA通过中断通知CPU前来处理。

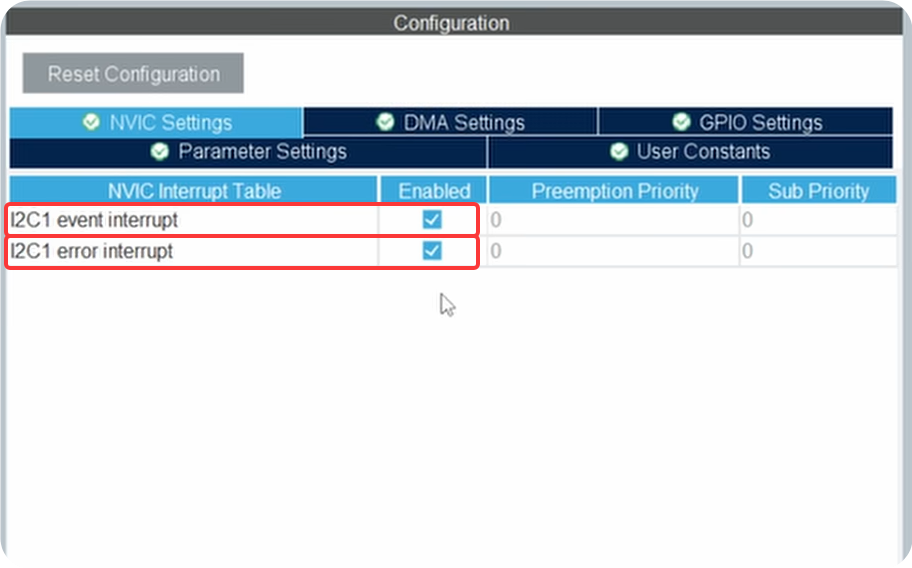

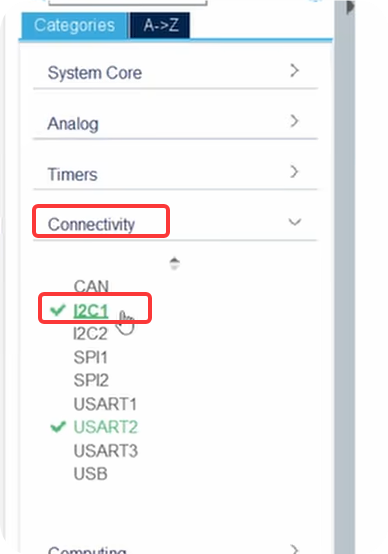

使用起来IIC的中断与DMA模式其实也是跟串口的这两种模式用法一样。来到我们上次创建的iic工程，首先在Cube MX中打开IIC1的两个中断向量，一个是IIC事件（event）中断，一个是IIC错误（error）中断。
我们这次主要用的是这个事件中断向量，Ctrl+S保存并生成代码，main.c里依旧是我们上次写的代码。while循环里是调用AHT20_Read获取温度与湿度，然后用串口输出出来。我们就一起试试用IIC的中断模式改造一下AHT20_Read函数吧。
为了防止内存上的旧数据影响一会的实验效果，我们先给readBuffer初始化一下，然后开始改造。首先是发送函数Transmit，仅需在Transmit后添加_IT即可。另外由于是非阻塞函数，运行瞬间就能完成，后续的步骤都交给了中断机制，因而也就不存在等待时间这么一个参数了。接收函数Receive的改造也是类似，添加_IT以及删掉等待时间参数，这就改造好了，但是总感觉哪里不对。先编译下载看一下吧。打开串口调试助手看一下效果。

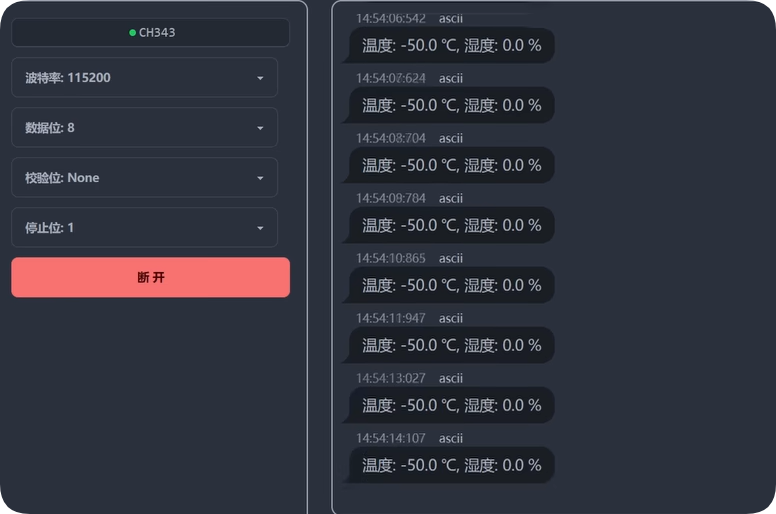

可以看到数据出现了错误，这是怎么回事呢？其实，这时由于非阻塞函数的特性造成的，早在学习串口时我们就了解过轮询模式是阻塞模式。程序会等到所有的数据发送/接收完成才会接着向下执行，而中断与DMA模式则是非阻塞模式，他们将任务交给外设后就会接着向下执行，并不会等待数据的发送/接收完成 ，整个通信流程都交给外设与中断进行控制，通信完成后，再通过中断来通知我们，所以我们在此对readBuffer进行解析时，上面这行Receive读取的数据只是通知外设进行了读取，但尚未读取完成。readBuffer里的数据还都是我们初始化的0，解析出来的数据当然也就不正确了。
void AHT20_Read（float *Temperatuer, float *Humidity）
{
uint8_t sendBuffer[3] = {0xAC, 0x33, 0x00 };
uint8_t readBuffer[6] = {0};
HAL_I2C_Master_Transmit_IT(&hi2c1, AHT20_ADDRESS, sendBuffer, 3);
HAL_Delay(75);
HAL_I2C_Master_Receive_IT(&hi2c1, AHT20_ADDRESS, readBuffer, 6);
if((readBuffer[0] & 0x80) == 0x00)
{
uint32_t data = 0;
data = ((uint32_t)readBuffer[3] >> 4) + ((uint32_t)readBuffer[2] << 4) + ((uint32_t)readBuffer[1] << 12);
*Humidity = data * 100.0f /(1 << 20);
data = ((uint32_t)readBuffer[3] << 16) + ((uint32_t)readBuffer[4] << 8) + (uint32_t)readBuffer[5] ;
*Temperatuer = data * 200.0f / (1 << 20) - 50;
}
}所以，我们得来进行一波改造，搞一个简单的状态机出来，不同的状态下做不同的事。那么首先我们把发送测量指令与数据读取、数据解析都拆分开，第一个就叫做AHT20_Measure只管发送测量指令，需要注意的是，我们将sendBuffer数组的指针传入了中断发送函数，中断发送函数回在后续的执行流程中使用它，但是sendBuffer变量在AHT20_Measure函数执行完成后就不存在了，占用的内存地址也会被回收，分配给其他变量使用，这样的话，这块内存地址上存的数据也可能会被修改，造成发送的数据有误，所以我们应该将sendBuffer设置为static，这样sendBuffer就会一直占用这块内存，即使是AHT20_Measure函数执行结束，也不会被释放回收了。
void AHT20_Measure()
{
static uint8_t sendBuffer[3] = {0xAC, 0x33, 0x00 };
HAL_I2C_Master_Transmit_IT(&hi2c1, AHT20_ADDRESS, sendBuffer, 3);
}还有一个函数AHT20_Get，此函数用于读取AHT20的测量数据，由于我们接下来的另一个函数也需要使用这个readBuffer数组，所以我们将其提升为全局变量，全局变量最好放在所有函数的上面。
uint8_t readBuffer[6] = {0};
void AHT20_Get()
{
HAL_I2C_Master_Receive_IT(&hi2c1, AHT20_ADDRESS, readBuffer, 6);
}然后我们来写解析数据的函数AHT20_Analysis，要有两个用于向外传递数据的float指针入参，然后还是复制已经完成的解析。
void AHT20_Analysis(float *Temperature, float *Humidity)
{
if((readBuffer[0] & 0x80) == 0x00)
{
uint32_t data = 0;
data = ((uint32_t)readBuffer[3] >> 4) + ((uint32_t)readBuffer[2] << 4) + ((uint32_t)readBuffer[1] << 12);
*Humidity = data * 100.0f /(1 << 20);
data = ((uint32_t)readBuffer[3] << 16) + ((uint32_t)readBuffer[4] << 8) + (uint32_t)readBuffer[5] ;
*Temperatuer = data * 200.0f / (1 << 20) - 50;
}

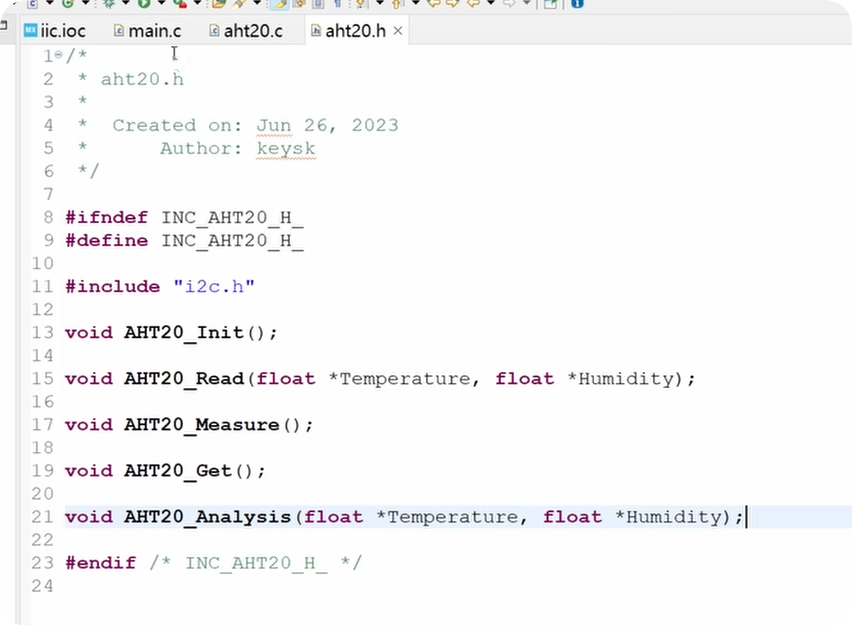

}OK，已经全部分开了。 为了能在别的文件中使用，我们将它们在aht20.h在进行声明。

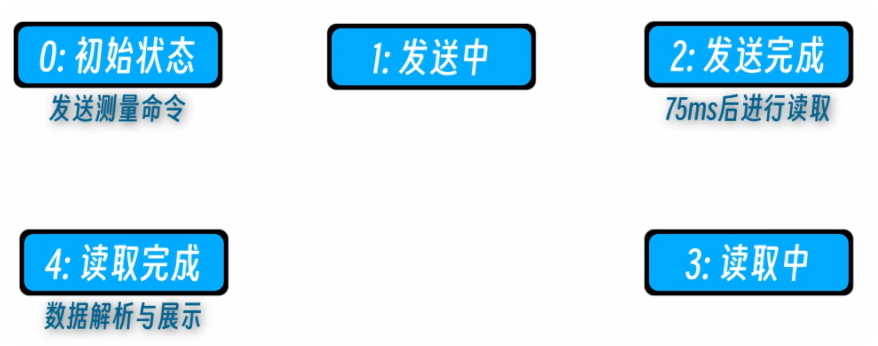

随后我们来到main.c中，修改一下整个aht20驱动的使用流程，首先在用来写我们自己变量的PV注释对中，定义一个aht20State变量，用来记录状态机的状态，可以写个注释来规定一下各个状态值，0是初始状态，这个状态下发送测量命令，1是正在发送测量命令，2是测量命令发送完成，这个状态下要等待75ms，然后进行IIC读取，3是IIC读取中，4是读取完成了，那么就要进行数据的解析与输出。如此进行简单状态循环，就是我们本次要实现的状态机。

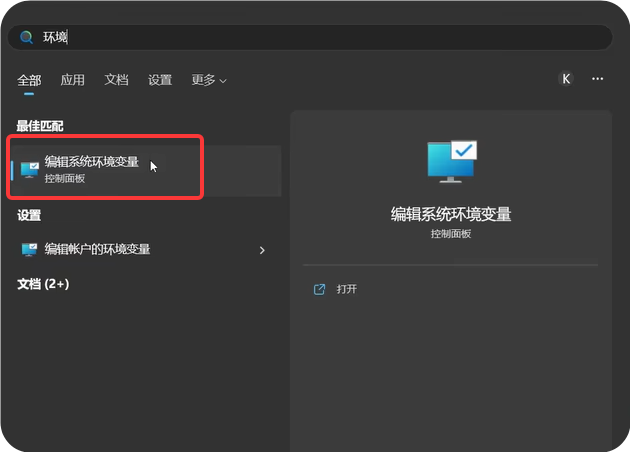

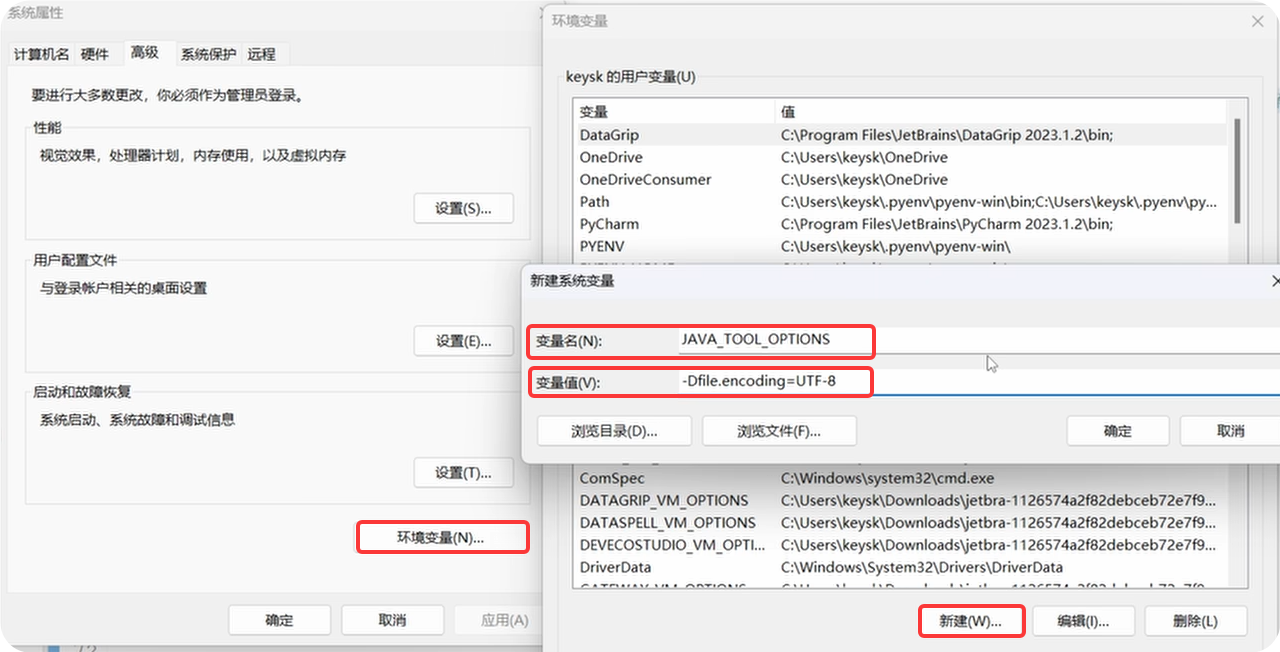

对了，这里我们使用的是中文注释，在Cube IDE里使用中文有一点是一定要注意的，就是使用Cube IDE重新生成代码后，中文会乱码。这是由于编码不一致造成的。我们需要搜索打开Windows的环境变量，新建一个系统变量，变量名为JAVA_TOOL_OPTIONS，变量值设置为-Dfile.encoding=UTF-8，确定之后重新启动Cube IDE就不会出现这种情况了。
回到代码，来到while死循环中，将原来的代码注释掉，我们来写状态机的代码。首先我们不妨先把所有状态情况的判断写出来
while(1)
{
if(aht20State == 0)
{
}
else if(aht20State == 1)
{
}
else if(aht20State == 2)
{
}
else if(aht20State == 3)
{
}
else if(aht20State == 4)
{
}
}然后我们挨个补充每个状态机下的动作，首先是aht20State为0时的初始状态，此状态下我们使用AHT20_Measure触发测量，然后将状态机设置为正在发生测量命令，也就是1，而正在发送测量命令时，我们不需要做什么，所以我们跳过，直接来写测量指令发送完成时的动作，首先延迟75ms，随后调用AHT20_Get函数去读取AHT20数据。然后将状态设置为正在读取中3，读取中也不需要进行任何操作，所以跳过。接下来是状态值为4时，数据读取完成，进行数据的分析。将我们的温湿度变量传入AHT20数据分析函数，并且依旧使用串口发送出来，随后延迟个1秒钟，把状态值再恢复为初始状态0。OK好像是写完了。
while(1)
{
if(aht20State == 0)
{
AHT20_Measure();
aht20State = 1;
}
else if(aht20State == 2)
{
HAL_Delay(75);
HAT20_Get();
aht20State = 3;
}
else if(aht20State == 4)
{
AHT20_Analysis(&temperature, &humidity);
sprintf(message,"温度：%.1f ℃, 湿度：%.1f %%\r\n",temperature, humidity);
HAL_UART_Transmit(&huart2, (uint8_t)message,strlen(message),HAL_MAX_Delay );
HAL_Delay(1000);
aht20State = 0;
}
}不过我们会发现，并没有将状态值从1设置为2和从3设置为4的语句。这是因为在整个流程中我们好像并不知道IIC何时完成了发送，也不知道何时完成了接收。回想我们在学习串口的中断模式时，HAL库是通过调用我们重新实现的HAL_UART_RxCpltCallback函数来通知我们串口接收完成的，那么IIC是否也有类似的函数呢？

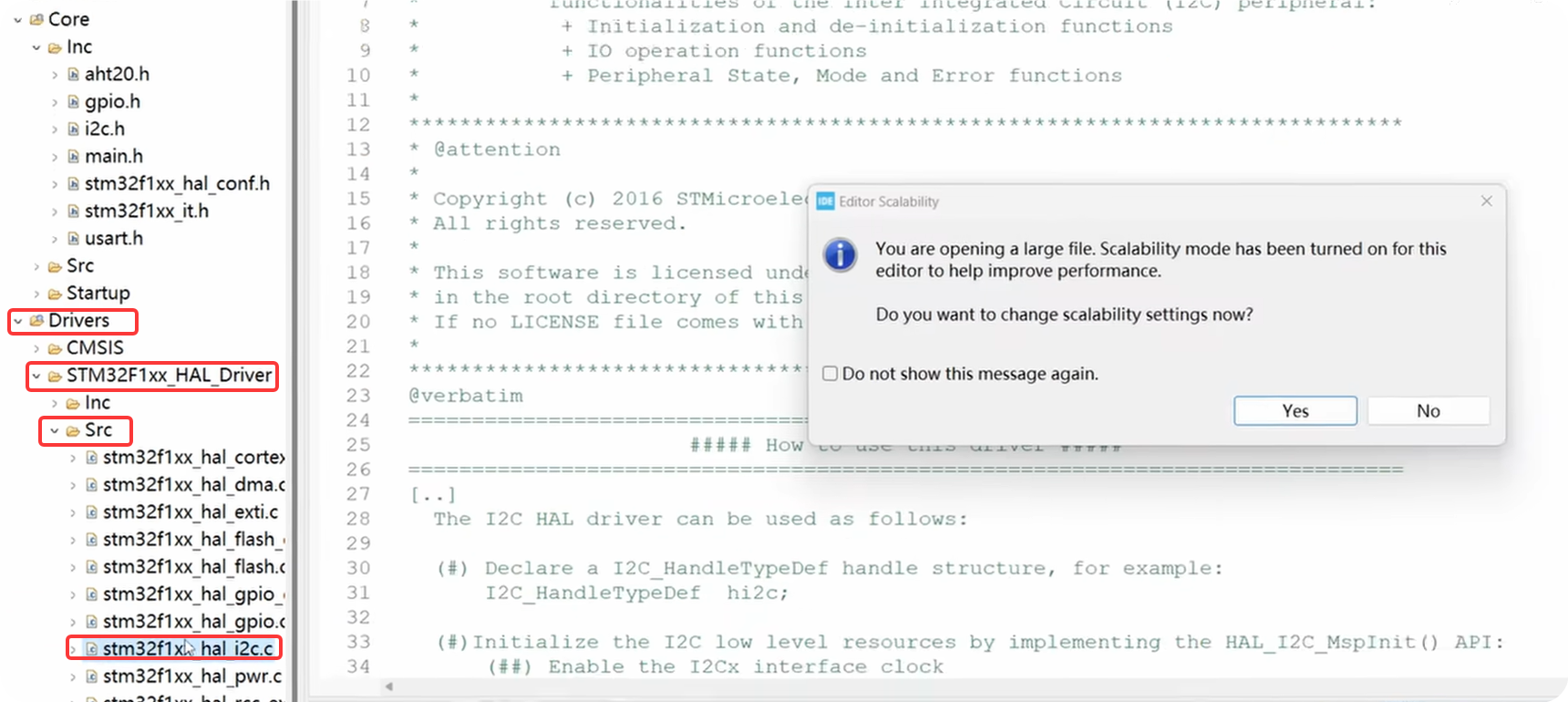

答案是有的，我们找到stm32f1xx_hal_i2c.c文件打开，出现这个提示，是因为此文件比较大，点击yes，

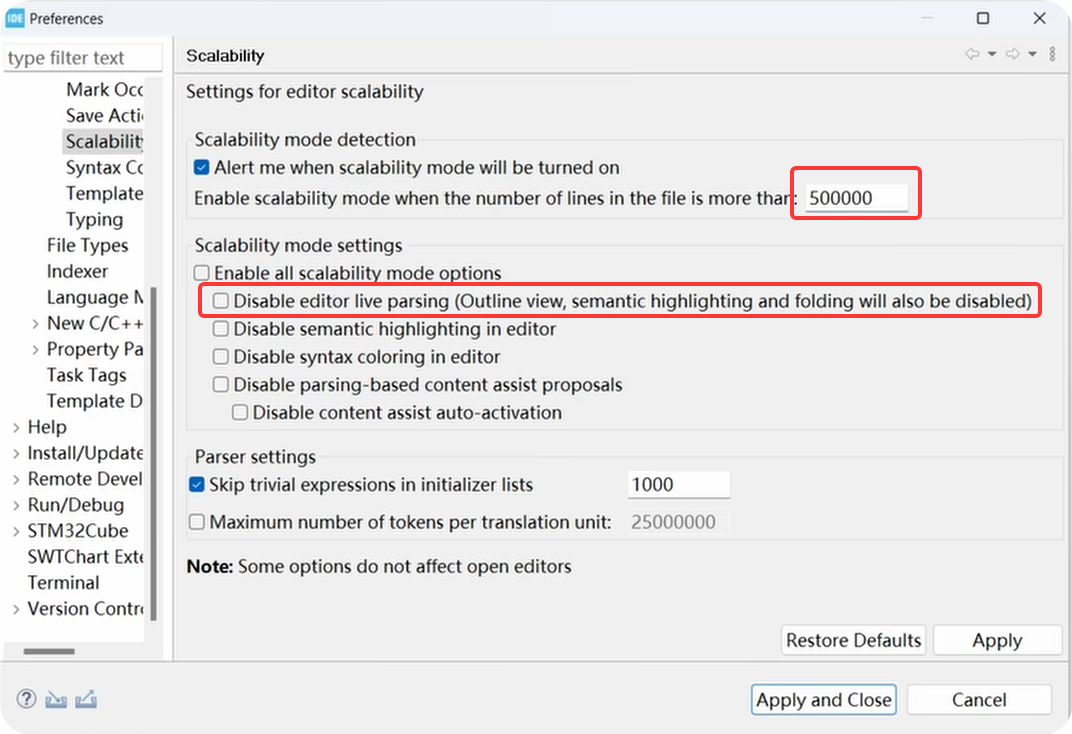

然后把这个数字改大一点，这个勾勾去掉就好了
我们从大纲视图中仔细找找，就可以找到HAL_I2C_MasterTxCpltCallback以及HAL_I2C_MasterRxCpltCallback，全部带有__weak标记顾名思义TxCpltCallback就是发送完成回调，RxCpltCallback就是接收（读取）完成回调，我们把它们在i2c.c文件中重新实现一下。
因为接下来我们需要在i2c.c中调用main.c中定义的aht20State变量，所以我们将此变量在main.h中进行extern声明，随后回到i2c.c。首先是TxCpltCallback，此函数会在通过HAL_I2C_Master_Transmit_IT函数发送的命令数据全部送达从机后，由I2C中断调用。首先我们先象征性地判断一下进入这个中断回调的是不是i2c1，说是象征性的，是因为我们其实也没有使用其他i2c，这样写只是为了保持一个好习惯。
然后，由于我们只会通过中断发送测量指令，所以直接将状态机状态设置为发送完成，也就是2。RxCpltCallback也是同理。它会在我们通过HAL_I2C_Master_Receive_IT向从机请求的数据全部接受完成后，由I2C中断调用。我们也是先判断一下是不是i2c1进入的中断，然后将状态设置为接收完成，这下一个状态机的完整循环就搭建好啦。
void HAL_I2C_MasterTxCpltCallback（I2C_HandleTypeDef *hi2c）
{
if(hi2c == &hi2c1)
{
aht20State = 2;
}
}
void HAL_I2C_MasterRxCpltCallback（I2C_HandleTypeDef *hi2c）
{
if(hi2c == &hi2c1)
{
aht20State = 4;
}

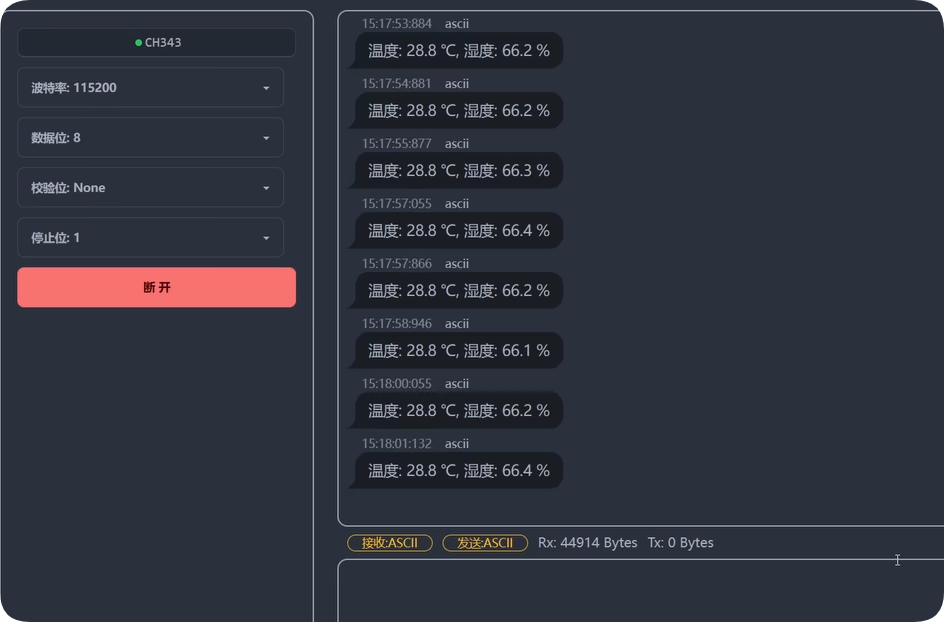

}最后编译下载一气呵成。来到串口助手，又能准确地测量温湿度数据了
那么刚刚我们使用的是IIC的中断模式，虽然已经不在阻塞执行，省出来不少CPU时间，但是还记得我们的小助手DMA吗？它可以替CPU搬运数据，省出更多的CPU时间，而且使用起来也非常的简单。

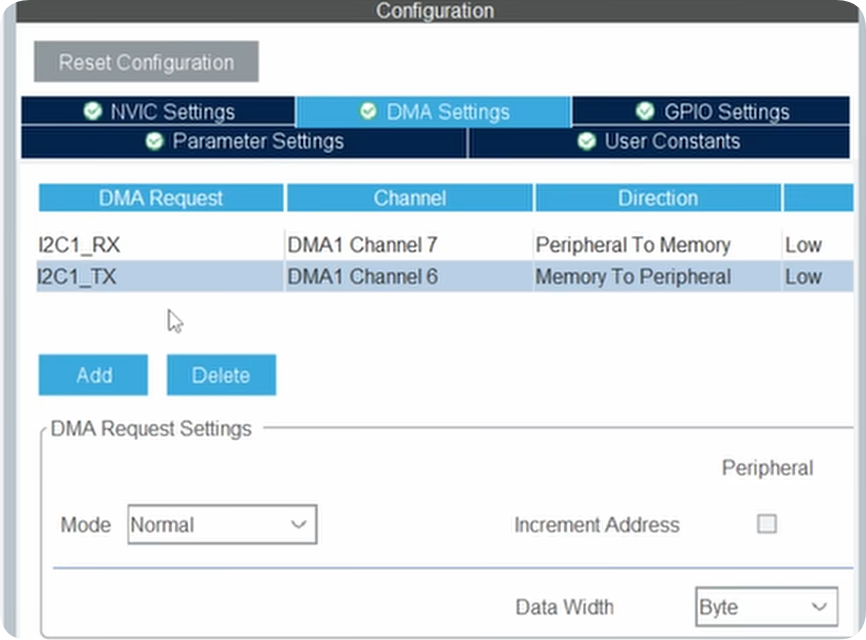

回到Cube MX界面，来到I2C1 DMA Settings，跟串口一样，添加上发送和接收的DMA通道，默认配置就是常用配置，所以也不需要进行改动。

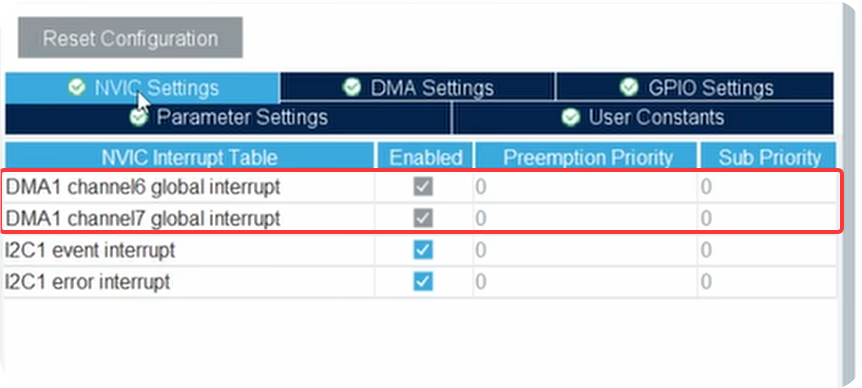

来到NVIC Settings可以看到多了DMA相关的中断
保存并生成代码。DMA模式也跟中断模式一样，也是非阻塞模式，而且也是通过中断调用这两个Callback函数通知我们，只是多了个帮忙搬运数据的小助手而已，所以代码上不需要做多少修改，只需要到aht20.c中，把Transmit和Receive函数后的_IT改成_DMA，编译下载看一下效果。
江湖传言："STM32的硬件IIC有Bug，所以最好使用软件模拟IIC"
所谓软件模拟IIC，其实就是自己通过代码控制GPIO口，去生产和读取SDA与SCL的电平变化。其实，自己动手实现一遍模拟IIC，对大家加深对IIC的理解非常有帮助，不过针对此江湖传言大家也不必太过在意，此问题是ST公司在STM32F10系列芯片中，硬件IIC的一些设计缺陷与特性产生的，而早些年的标准库比较简陋，并未进行太多优化。如今HAL一直在不断优化更新，尽最大可能地在软件层面上规避了这些问题。
本次我们不仅学习使用了IIC的中断与DMA模式，更重要的是，我们感受到了单片机中非常非常常见的一种编程方式,状态机编程。后续大家也会发现,在稍微复杂的项目中,处处都是状态机的身影.
