ARP代理（ARP Proxy）

ARP 代理：

1. 路由式 ARP 代理

解决同一网段不同物理网络上计算机的互通问题

当网关存在被请求 IP 地址的路由时，才会以本接口的 MAC 响应 ARP 请求

华为设备测试 ARP 请求时，无法正常展示，所以使用思科设备

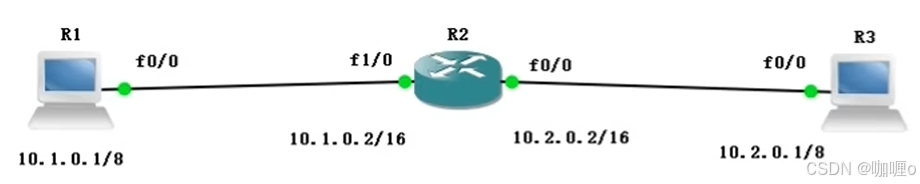

接口地址正常配置完成后，R1 访问 R3，R1 会先发送自己的 IP 地址和 MAC 地址以及 R3 的 IP 地址和 R3 的 MAC (00000000) 地址，R2 会根据请求的 IP 地址，寻找设备R3，因为 R2 上开启了 ARP 代理，所以R2 发给 R3 的源MAC 地址会将 R1 的 MAC 地址变成 R2 设备接口f0/0 的MAC地址，R3 收到请求之后，将自己的 IP 地址和 MAC 地址回应，同理在 R2 的时候，因为开启了 ARP 代理，会将 R3 的 MAC 地址变成 R2 设备接口 f1/0 的 MAC 地址，让 R1 误认为 R2 设备 f1/0 接口的 MAC 就是请求的 R3 的 MAC，这就是 ARP 代理，也称为 ARP 欺骗。一旦关闭 R2 设备上两个接口其中之一，此通信就无法成功

2. VLAN 内 ARP 代理

解决相同 VLAN 内，且 VLAN 配置用户隔离后的网络上的计算机互通问题

端口隔离：只适用于同 VLAN

需要将接口加入到隔离组中，主要作用是隔离同一 VLAN 内的主机互访

如何实现隔离：

将交换机内的接口，放入到一个隔离组中，处于相同隔离组中的端口不能互访

相同隔离组下的端口不能进行互访

不同隔离组下的端口可以互访

没有配置隔离组的端口（普通端口）可以跟所有接口互访

端口隔离配置：进入接口配置

$Huawei-g0/0/1\] port-isolate enable group 1 //开启端口隔离并将 g0/0/1 接口加入到隔离组 1 中$

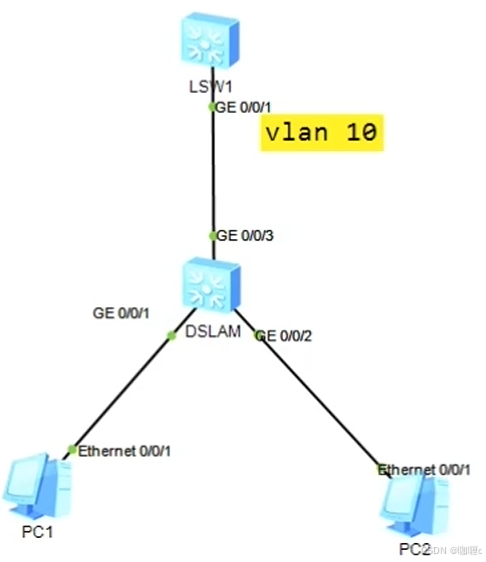

在 DSLAM 上将两个端口配置端口隔离：port-isolate enable group 1

LSW1配置接口类型为 access 并允许 vlan 10 通过，配置 vlan 内 ARP 代理

$Huawei-vlanif10\] arp-proxy inner-sub-vlan-proxy enable //启用 vlan 内 ARP 代理$

VLAN 内 ARP 代理前提：

被请求的 IP 地址和自己在一个网段

自身存在被请求 IP 地址的 ARP 表项

3. VLAN 间 ARP 代理

解决不同 VLAN 之间对应计算机的三层互通问题

使用的是 vlan 聚合：帮助子 VLAN 实现链路间的通信

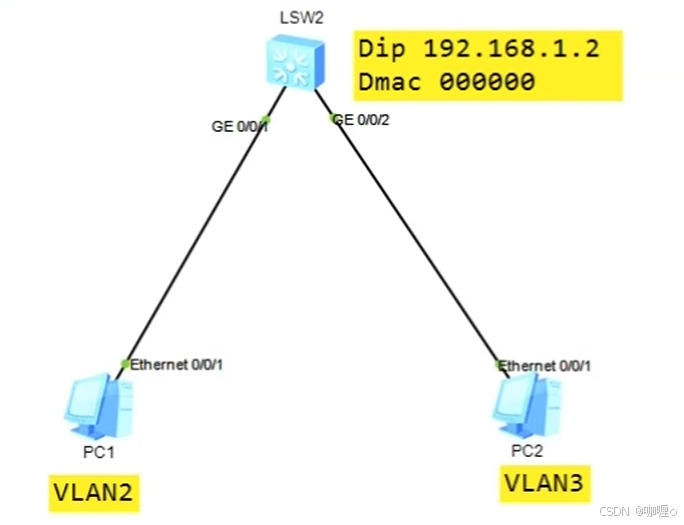

创建 vlan 2 3 4，其中 vlan 2 3 是子 vlan，vlan 4 是聚合vlan

聚合 vlan 配置：

LSW2：

先配置好两个接口的类型为 access 并允许对应 vlan 通过

vlan 4 //聚合 vlan 的编号是 vlan 4

Ip address x.x.x.x //添加 IP 地址

aggregate-vlan //启用聚合vlan

access-valn 2 3 //将 vlan 2 3 聚合 vlan 4

arp-proxy inter-sub-vlan-proxy enable //开启 vlan 间 ARP 代理
PC1测试PC2的连通性，PC1 发送自己的 IP 地址和 MAC 地址以及需要访问的 IP 地址和 MAC (00000000) 地址，网关查找路由表，此时网关启用了 ARP 代理，所以使用自己 vlan 4 的 MAC 地址代理 PC1 的 MAC 地址，PC2 收到请求之后，回应自己的 MAC 地址，网关同样的使用自己的 vlan 4 的 MAC 地址代理 PC2 的 MAC，PC1 收到之后，将 PC2 的IP地址和网关 vlan 4 的 MAC 存入自己的 ARP 表项中，误认为此时的 MAC 就是 PC2 的 MAC，同理 PC2 也是。

VLAN 间 ARP 代理前提：
