RTC理论知识

RTC

Unix时间戳

• 从 UTC+0 时区的 1970 年 1 月 1 日 00:00:00 开始，到当前时刻所经过的总秒数
• 单位：秒，秒计数器为32位/64位
• 基准点：1970-01-01 00:00:00 UTC 被称为 Unix 纪元（Epoch）
• 特点：纯数字、跨平台统一、无时区歧义

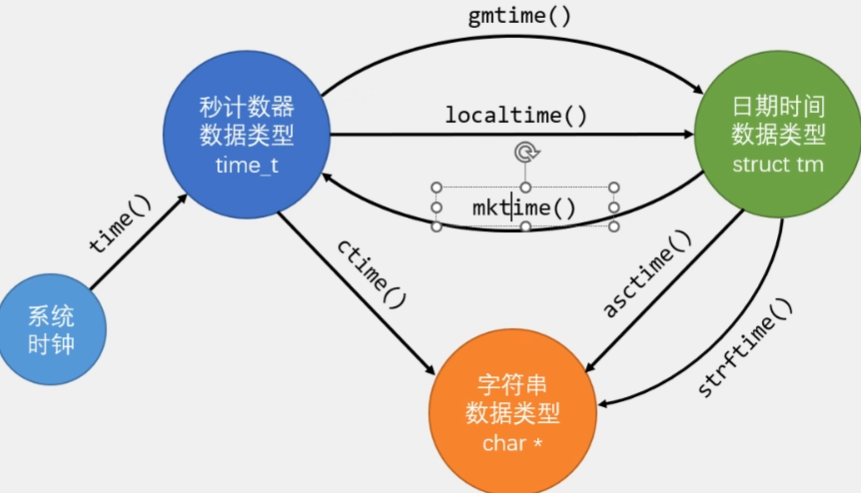

时间戳转换

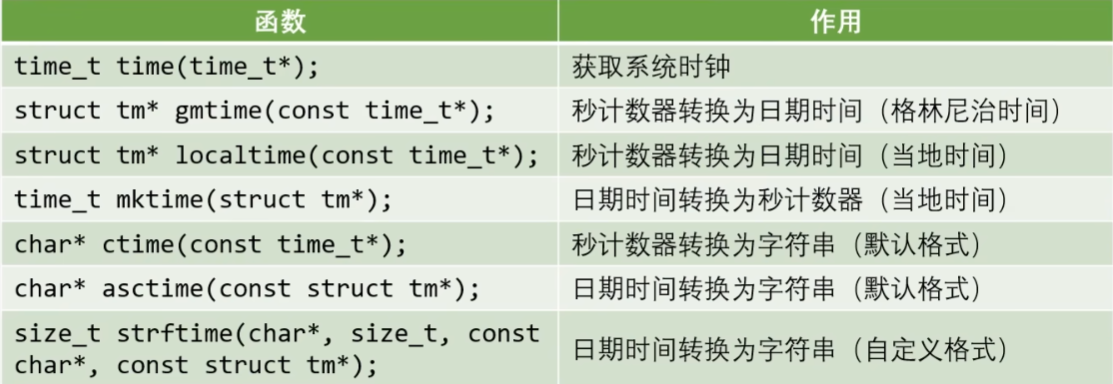

头文件为"time.h"

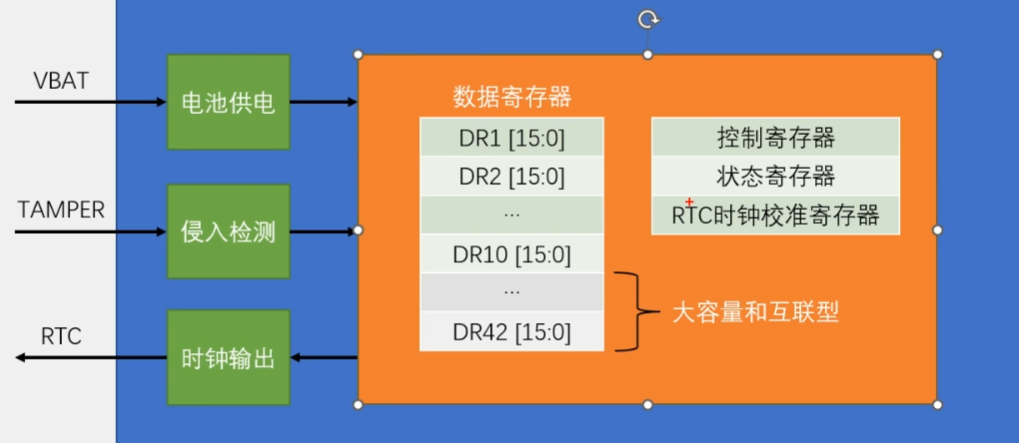

BKP - 备份寄存器

• BKP可用于存储用户应用程序数据。当VDD(2.0~3.6V) 电源被切断，他们仍然由VBAT (1.8~3.6V)维持供电。当系统在待机模式下被唤醒，或系统复位或电源复位时，他们也不会被复位
• TAMPER引脚产生的侵入事件将所有备份寄存器内容清除
• RTC引脚输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲
• 存储RTC时钟校准寄存器
• 用户数据存储容量：20字节（中容量和小容量）/84字节（大容量和互联型）

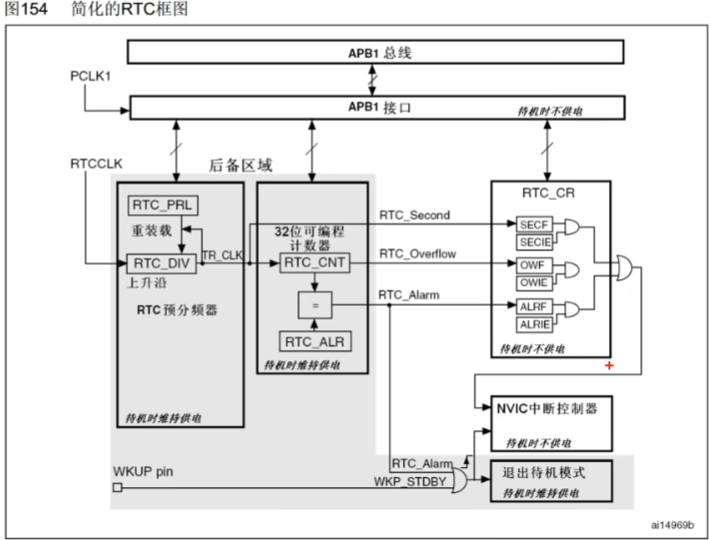

RTC - 实时时钟

• RTC是一个独立的定时器，可为系统提供时钟和日历的功能
• RTC和时钟配置系统处于后备区域，系统复位时数据不清零(2.0_{3.6V)断电后可借助VBAT(1.8}3.6V) 供电继续走时
• 32位的可编程计数器，可对应Unix时间戳的秒计数器
• 20位的可编程预分频器，可适配不同频率的输入时钟可

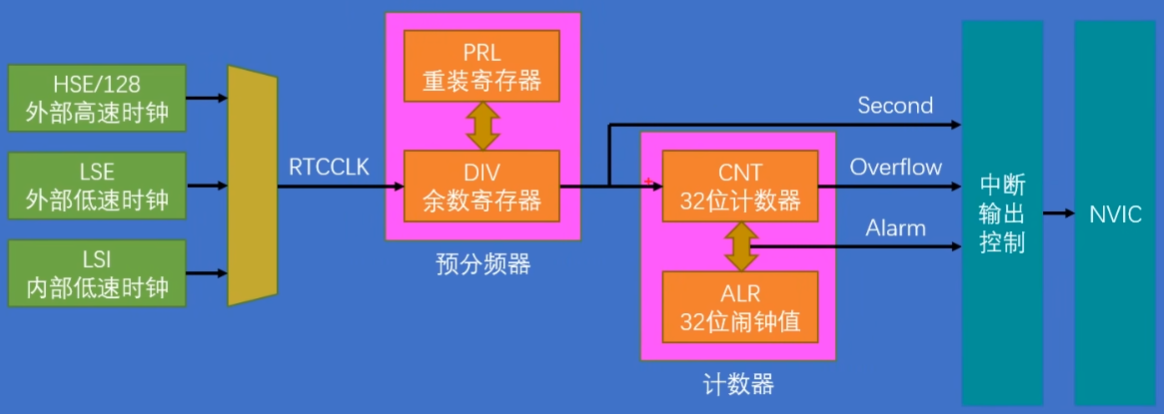

• 选择三种RTC时钟源：
  • HSE时钟除以128（通常为8MHz/128）
  • LSE振荡器时钟（通常为32.768KHz）
  • LSI振荡器时钟(40KHz)

• RTC_ALR 闹钟功能（只能响一次，需要再次设置）
  • 生成中断信号
  • 退出待机模式

操作事项

• 执行以下操作将使能对BKP和RTC的访问：
  • 设置RCC_APB1ENR的PWREN和BKPEN，使能PWR和BKP时钟
  • 设置PWR_CR的DBP，使能对BKP和RTC的访问
• 若在读取RTC寄存器时，RTC的APB1接口曾经处于禁止状态，则软件首先必须等待RTC_CRL寄存器中的RSF位（寄存器同步标志）被硬件置1
• 必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才 能写入RTC PRL、RTC_CNT、RTC ALR寄存器
• 对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中。仅当RTOFF状态位是1时，才可以写入RTC寄存器
