MQTT 协议详解与边缘计算场景下的架构设计

1. 引言

随着工业物联网（IIoT）的快速发展，越来越多的传统工业设备开始接入数字化管理平台，实现对设备运行状态的实时监测、智能诊断与自动化控制。在油气开采领域，抽油机作为最核心的生产设备之一，其运行状态直接影响原油产量和生产安全。传统的抽油机故障诊断依赖人工巡检和经验判断，存在响应速度慢、误判率高、无法实时干预等问题。

在边缘计算架构下，将机器学习模型部署到靠近数据源的边缘设备上，结合轻量级消息传输协议实现设备间的实时通信，已成为工业智能化转型的重要技术路线。其中，MQTT（Message Queuing Telemetry Transport）协议凭借其轻量、低带宽占用、高可靠性的特点，成为工业物联网场景中事实标准的消息传输协议；而 Docker/Podman 容器技术则为边缘环境下的应用部署提供了标准化、可移植的解决方案。

本文将从 MQTT 协议的基本原理出发，深入分析其适用场景与架构设计，结合 Mosquitto Broker 的轻量级特性，探讨边缘盒子环境下 Docker 容器化部署的最佳实践，展示从算法建模到容器化部署的完整技术方案。

2. MQTT 协议详解

2.1 什么是 MQTT

MQTT（Message Queuing Telemetry Transport）是一种基于发布/订阅（Publish/Subscribe）模式的轻量级消息传输协议，由 IBM 在 1999 年首次提出，最初设计用于通过卫星链路连接石油管道上的远程传感器设备。2013 年，MQTT 成为 OASIS 标准（OASIS Standard），2016 年发布了 MQTT 5.0 版本，进一步增强了协议的扩展性和可靠性。

MQTT 的核心设计理念是"轻量"与"可靠"。"轻量"体现在协议头部最小仅 2 字节，即使在带宽极其有限的网络环境下（如 2G/3G 蜂窝网络、卫星链路、低功耗蓝牙）也能高效传输数据；"可靠"则体现在其支持三种消息质量等级（QoS 0/1/2），可根据业务需求在性能与可靠性之间灵活权衡。

MQTT 协议运行在 TCP/IP 协议栈之上，默认端口为 1883（明文传输）或 8883（TLS 加密传输）。其协议帧结构极其精简，主要由固定头部（Fixed Header）、可变头部（Variable Header）和有效载荷（Payload）三部分组成。固定头部最小仅占 2 字节，包含报文类型和剩余长度信息，这使得 MQTT 成为物联网场景中最带宽友好的应用层协议之一。

2.2 MQTT 核心概念

MQTT 协议围绕以下核心概念构建其通信模型，理解这些概念是正确使用 MQTT 的基础：

Broker（代理服务器）：MQTT 网络的核心枢纽，负责接收所有客户端的发布消息，并根据主题（Topic）匹配规则将消息转发给对应的订阅者。Broker 不解析消息内容，仅执行路由转发功能，这种设计使其具有极高的吞吐能力和低延迟特性。常见的开源 Broker 实现包括 Eclipse Mosquitto、EMQX、HiveMQ 等。

Client（客户端）：任何与 Broker 建立连接的设备或应用程序都是 MQTT 客户端。客户端可以同时充当发布者（Publisher）和订阅者（Subscriber）的角色。一个客户端既可以将数据发布到某个主题，也可以订阅某个主题来接收数据。MQTT 客户端库支持几乎所有主流编程语言，包括 Python（paho-mqtt）、C（Mosquitto library）、Java（Eclipse Paho）、JavaScript（mqtt.js）等。

Topic（主题） ：主题是 MQTT 中消息路由的核心标识，采用分层路径结构，使用正斜杠"/"分隔层级。例如pump/emergency/stop就是一个三层主题，其中pump为顶层命名空间，emergency为子类别，stop为具体事件。主题的设计直接决定了消息的路由效率和系统的可扩展性，合理的主题命名规范是 MQTT 系统设计的重要一环。

主题通配符 ：MQTT 支持两种通配符用于批量订阅。单层通配符+匹配恰好一个层级，例如pump/+/stop可以匹配pump/well01/stop和pump/well02/stop，但不能匹配pump/emergency/stop/extra。多层通配符#匹配剩余所有层级，且必须放在主题末尾，例如pump/#可以匹配pump/well01/stop、pump/well02/status/running等所有以pump/开头的主题。

Retain Message（保留消息）：当发布者将消息的 Retain 标志设为 true 时，Broker 会保存该消息的最新一份副本。当有新的订阅者订阅该主题时，Broker 会立即将保留消息推送给新订阅者。这在设备状态上报场景中非常有用------新上线的监控端可以立即获取设备的最新状态，而无需等待下一次状态更新。

Last Will and Testament（LWT，遗嘱消息）：客户端在连接 Broker 时可以注册一条"遗嘱消息"，当该客户端异常断开连接（如断电、网络中断）时，Broker 会自动向指定主题发布这条遗嘱消息。这在工业监控场景中至关重要------当边缘设备意外掉线时，监控系统可以通过遗嘱消息立即感知设备离线状态，触发告警或切换备用方案。

2.3 MQTT 协议架构与通信模型

MQTT 采用发布/订阅（Pub/Sub）通信模型，与传统的请求/响应（Request/Response）模型（如 HTTP）有着本质区别。在 Pub/Sub 模型中，消息的发送者和接收者完全解耦------发布者不需要知道有多少订阅者、订阅者是谁，只需要将消息发布到指定主题；订阅者也不需要知道消息的发布者是谁，只需要订阅感兴趣的主题即可。

这种解耦带来了三个关键优势：

空间解耦（Space Decoupling）：发布者和订阅者不需要互相知道对方的存在（如 IP 地址、端口号），它们只需要知道 Broker 的地址和主题名称。在工业环境中，这意味着新设备可以随时加入或退出网络，而无需修改其他设备的配置。
时间解耦（Time Decoupling）：发布者和订阅者不需要同时在线。Broker 可以作为消息的中转缓存，当订阅者离线时，Broker 可以根据 QoS 等级和 Session 配置暂存消息，待订阅者重新上线后投递。这对于网络不稳定的工业现场尤其重要。
同步解耦（Synchronization Decoupling）：发布者和订阅者不需要在收发操作上同步。发布者可以在任何时刻发布消息，订阅者可以在任何时刻接收消息，两者的运行节奏完全独立。

典型的 MQTT 通信流程如下：

订阅者向 Broker 发送 SUBSCRIBE 报文，订阅特定主题
发布者向 Broker 发送 PUBLISH 报文，发布消息到特定主题
Broker 根据主题匹配规则，将消息转发给所有订阅了该主题的订阅者
订阅者收到消息后，根据业务逻辑进行处理

2.4 MQTT 消息质量等级（QoS）

MQTT 定义了三种消息质量等级，是协议可靠性的核心保障机制：

QoS 0（At most once，至多一次）：消息"发后即忘"（Fire and Forget），发送方不等待确认，不重传。这是最高效的传输方式，但可能丢失消息。适用于对可靠性要求不高、允许偶发丢包的场景，如周期性传感器数据上报------即使丢失一帧数据，下一帧很快就会到来。

QoS 1（At least once，至少一次）：消息确保至少到达一次。发送方发布消息后等待 PUBACK 确认，若超时未收到确认则重发。这种方式保证消息不会丢失，但可能产生重复消息。接收方需要自行处理去重逻辑。适用于大多数工业监控场景，如告警上报、控制指令下发------偶发的重复消息可以被业务层容忍或去重。

QoS 2（Exactly once，恰好一次）：消息确保恰好到达一次，通过四步握手协议（PUBLISH → PUBREC → PUBREL → PUBCOMP）实现。这是最可靠的传输方式，但也是最高开销的方式，通信延迟和带宽消耗显著增加。适用于对消息唯一性有严格要求的场景，如计费系统、关键控制指令。

在实际工业应用中，QoS 等级的选择需要在可靠性与性能之间权衡。对于紧急停机指令这类"宁可重复、不可丢失"的消息，建议使用 QoS 1 而非 QoS 2------因为停机指令的重复执行不会造成安全问题（幂等性），而 QoS 2 的额外延迟在紧急场景下反而可能成为风险因素。

2.5 MQTT 与 HTTP 的对比分析

在物联网和边缘计算场景中，MQTT 和 HTTP 是最常被比较的两种协议。理解两者的差异对于架构选型至关重要：

对比维度	MQTT	HTTP
通信模型	发布/订阅（Pub/Sub）	请求/响应（Request/Response）
协议头部大小	最小 2 字节	数百字节（含 Header、Cookie 等）
连接模式	长连接，保持 TCP 会话	短连接为主（HTTP/1.1 可 Keep-Alive）
消息方向	双向，Broker 主动推送	单向，客户端主动请求
实时性	毫秒级推送	取决于轮询间隔，秒级以上
带宽消耗	极低	较高
功耗	极低（适合电池供电设备）	较高
服务端推送	原生支持	需 WebSocket 或 SSE 扩展
防火墙穿透	端口 1883/8883	端口 80/443
协议复杂度	简单，易于实现	复杂，生态丰富

在工业边缘场景中，MQTT 的典型优势体现在：实时告警推送（无需客户端轮询）、低带宽占用（适合 4G/5G 上行链路）、断线重连与消息补发（网络不稳定时保证消息可达）。HTTP 则在配置管理、文件传输、API 集成等场景中更具优势。在实际系统中，两者往往配合使用------MQTT 负责实时控制和告警推送，HTTP 负责模型推理 API 和管理界面。

3. MQTT 的适用场景

3.1 工业物联网与智能制造

工业物联网（IIoT）是 MQTT 最重要的应用领域之一。在智能制造环境中，数以千计的传感器、执行器和控制器需要实时上报数据并接收控制指令。MQTT 的发布/订阅模型天然适合这种多对多的数据流架构------传感器作为发布者将温度、压力、振动等数据发布到对应主题，监控系统作为订阅者接收数据，控制中心则通过订阅和发布双向交互实现闭环控制。

在 PLC（可编程逻辑控制器）和 SCADA（数据采集与监视控制）系统的集成中，MQTT 作为中间件协议可以显著降低系统耦合度。传统 SCADA 系统通常采用点对点连接，每增加一个数据源都需要修改配置；而基于 MQTT 的架构中，新的传感器只需要向 Broker 发布数据，新的监控终端只需要订阅对应主题，系统的扩展性和维护性大幅提升。

典型的工业 MQTT 主题设计如下：

复制代码

factory/workshop01/line03/motor01/temperature
factory/workshop01/line03/motor01/vibration
factory/workshop01/line03/motor01/status
factory/+/+/+/alarm
factory/workshop01/+/+/command

这种分层主题结构清晰地表达了设备层级关系，同时支持通配符订阅，便于实现聚合监控和批量控制。

3.2 边缘计算与实时控制

边缘计算将数据处理和分析能力下沉到靠近数据源的边缘节点，减少数据传输延迟和对云端的依赖。在这一架构中，MQTT 承担着"边缘通信总线"的角色，连接边缘节点上的各类服务组件。

在典型的边缘计算架构中，数据流如下：传感器数据通过 MQTT 汇聚到边缘网关，边缘网关上的 AI 推理服务对数据进行实时分析，当检测到异常时通过 MQTT 发布告警消息，执行控制逻辑的服务订阅告警主题并执行相应的控制动作。整个闭环可以在毫秒级延迟内完成，无需依赖云端网络。

这种架构的关键优势在于"边缘自治"------即使与云端的网络连接中断，边缘节点上的各服务组件仍可通过本地 MQTT Broker 正常通信，保证控制闭环的可靠性。当网络恢复后，边缘节点可以将离线期间的告警和状态数据补传到云端，实现数据完整性保障。

3.3 车联网与远程监控

车联网（V2X）场景中，车辆作为移动边缘节点，需要与云端平台和路侧设备进行实时通信。MQTT 在车联网中的典型应用包括：

实时位置上报：车辆通过 MQTT 周期性发布 GPS 位置信息，平台实时追踪车辆轨迹
远程诊断与 OTA 升级：平台通过 MQTT 向车辆下发诊断指令或升级通知
紧急事件告警：碰撞检测、胎压异常等紧急事件通过 MQTT QoS 1/2 保证可靠投递
驾驶行为分析：急加速、急刹车等事件实时上报，用于保险定价和安全管理

MQTT 的低带宽特性在车联网中尤为重要------车载 4G/5G 网络的上行带宽有限，且信号覆盖不稳定，MQTT 的小报文头和断线重连机制能够有效应对这些挑战。

3.4 智慧城市与楼宇自动化

在智慧城市和智能楼宇场景中，MQTT 用于连接和管理大量的物联网终端设备：

智能照明：路灯控制器订阅控制主题，根据时间段、光照强度或人流量自动调节亮度
环境监测：空气质量传感器发布 PM2.5、温湿度等数据到监测主题
安防系统：门禁、摄像头、烟感等设备通过 MQTT 上报事件，安防平台实时响应
能源管理：电表、水表、气表通过 MQTT 上报用量数据，EMS 系统进行能耗优化

楼宇自动化中的 BACnet 协议与 MQTT 的融合是近年来的趋势------通过 BACnet-to-MQTT 网关，传统楼宇设备可以无缝接入现代 IoT 平台，实现跨协议的统一管理。

3.5 不适用 MQTT 的场景

虽然 MQTT 在物联网领域有着广泛的应用，但以下场景不适合使用 MQTT：

大文件传输：MQTT 的设计目标是小消息传输，单条消息的默认最大载荷为 256MB，但实际应用中建议控制在几十 KB 以内。大文件传输应使用 HTTP、FTP 或专用文件传输协议。
音视频流：实时音视频流对带宽和延迟的要求与 MQTT 的设计理念不匹配，应使用 RTSP、WebRTC 等专用流媒体协议。
高精度时间同步：需要微秒级时间同步的场景（如电力系统保护）应使用 PTP（Precision Time Protocol），MQTT 的传输延迟不满足精度要求。
批量数据查询：需要复杂查询和过滤的数据检索场景（如数据库查询）应使用 HTTP API，MQTT 不具备查询能力。
点对点加密通信：MQTT 的 TLS 加密是客户端与 Broker 之间的，Broker 可以看到消息明文。需要端到端加密的场景应在应用层额外实现加密。

4. Mosquitto------轻量级 MQTT Broker

4.1 Mosquitto 简介

Eclipse Mosquitto 是一个开源的 MQTT Broker 实现，由 Eclipse 基金会维护，是 MQTT 协议领域使用最广泛、最成熟的开源 Broker 之一。Mosquitto 支持 MQTT 3.1、3.1.1 和 5.0 协议版本，提供了完整的 Broker 功能，包括客户端认证、访问控制列表（ACL）、TLS/SSL 加密、WebSocket 支持等。

Mosquitto 的设计理念是"轻量"与"易用"。其核心进程的内存占用通常在几 MB 级别，CPU 消耗极低，可以轻松运行在树莓派、工控机等资源受限的边缘设备上。同时，Mosquitto 的配置文件简洁直观，即使是 MQTT 新手也能在几分钟内完成基本配置并启动服务。

4.2 Mosquitto 的核心特性

多协议支持：Mosquitto 同时支持 MQTT 协议（TCP 端口 1883）和 WebSocket（默认端口 9001），这意味着浏览器中的 JavaScript 应用也可以直接通过 WebSocket 连接 Mosquitto，实现 Web 端的实时消息推送。
持久化与桥接：Mosquitto 支持将消息持久化到磁盘，Broker 重启后可以恢复未投递的消息。同时，Mosquitto 的 Bridge 功能可以将本地 Broker 与远程 Broker 级联，实现边缘-云端的消息桥接------边缘 Broker 将本地告警消息桥接到云端 Broker，云端 Broker 将控制指令桥接回边缘 Broker。
认证与授权 ：Mosquitto 支持基于用户名/密码的认证机制，密码文件使用mosquitto_passwd工具管理。ACL（Access Control List）可以控制不同用户对主题的读写权限，例如限制传感器设备只能发布到sensor/主题下的子主题，而不能订阅control/主题。
WebSocket 支持 ：Mosquitto 内置 WebSocket 监听器，前端应用可以直接通过ws://或wss://协议连接 Broker，无需额外的 WebSocket 代理层。这在需要 Web 监控界面的工业系统中非常实用。
系统主题监控 ：Mosquitto 内置$SYS系统主题，定期发布 Broker 的运行状态信息，包括已连接客户端数量、消息吞吐量、订阅数量等。监控系统可以订阅$SYS/broker/clients/connected等主题实时掌握 Broker 的健康状态。

4.3 Mosquitto 在边缘设备上的部署优势

在边缘计算场景中，Mosquitto 相比其他 MQTT Broker（如 EMQX、HiveMQ）具有独特的优势：

资源占用极低：Mosquitto 的内存占用通常在 2-10MB 之间，CPU 消耗几乎可以忽略。在 ARM64 架构的边缘盒子（如树莓派 4B、NVIDIA Jetson 系列）上运行 Mosquitto，对系统资源的占用微乎其微，不会影响同设备上运行的 AI 推理服务。
单二进制部署：Mosquitto 的核心组件是一个单一的可执行文件，加上一个配置文件即可运行，不依赖数据库、消息队列等外部组件。这大幅简化了边缘环境下的部署和维护工作。
系统包管理器安装 ：大多数 Linux 发行版的官方软件仓库都包含 Mosquitto 包，一条命令即可安装（如apt install mosquitto），无需编译源码或安装额外依赖。对于 Docker/Podman 部署，官方也提供了轻量级镜像eclipse-mosquitto，镜像大小仅约 10MB。
可靠性与成熟度：Mosquitto 自 2009 年开源以来，经过十余年的生产环境验证，代码质量和稳定性得到广泛认可。在全球范围内有数百万台设备运行 Mosquitto 作为 MQTT Broker，涵盖工业、农业、交通等多个领域。

4.4 Mosquitto 基本配置与安全加固

Mosquitto 的配置文件通常位于/etc/mosquitto/mosquitto.conf，以下是一个面向生产环境的基本配置示例：

复制代码

# 监听器配置
listener 1883
protocol mqtt

# WebSocket支持（可选）
listener 9001
protocol websockets

# 持久化配置
persistence true
persistence_location /var/lib/mosquitto/
autosave_interval 1800

# 日志配置
log_dest file /var/log/mosquitto/mosquitto.log
log_type all

# 认证配置
password_file /etc/mosquitto/passwd
allow_anonymous false

# ACL配置
acl_file /etc/mosquitto/acl

# 连接限制
max_connections -1
max_keepalive 65535

安全加固的关键步骤包括：

禁用匿名访问 ：设置allow_anonymous false，强制所有客户端使用用户名/密码认证
配置 ACL：限制每个用户只能读写其授权的主题，防止越权访问
启用 TLS 加密 ：配置证书和私钥，使用8883端口进行加密通信
限制连接数 ：根据实际设备数量设置max_connections，防止 DDoS 攻击
定期更新：关注 Mosquitto 的安全公告，及时升级到修复了安全漏洞的版本

5. 边缘盒子下的 Docker、MQTT 与 Mosquitto 架构设计

5.1 边缘计算的概念与挑战

边缘计算是指将数据处理、存储和网络功能从集中式云端下沉到靠近数据源的边缘节点（Edge Node），以减少数据传输延迟、降低带宽消耗、提高系统可靠性。边缘盒子（Edge Box）是边缘计算的物理载体，通常是一台小型工控机或嵌入式计算设备，部署在工业现场，具备一定的计算能力和网络连接能力。

边缘计算面临的核心挑战包括：

资源受限：边缘盒子的 CPU、内存和存储资源远低于云服务器，需要精打细算地分配资源。一台典型的边缘盒子可能只有 4 核 ARM64 处理器、4-8GB 内存和 64GB eMMC 存储，需要同时运行数据采集、AI 推理、通信网关等多个服务。
网络不稳定：工业现场的网络环境复杂多变，4G/5G 信号可能受金属结构遮挡，有线网络可能因施工中断。边缘系统必须具备断网自治能力，即在与云端失去连接时仍能正常运行。
环境恶劣：高温、高湿、振动、电磁干扰等工业环境因素对边缘设备的硬件和软件都提出了更高要求。软件系统需要具备自动恢复能力，避免因偶发故障导致系统停机。
运维困难：边缘设备通常部署在偏远地区或危险环境，人工维护成本高、周期长。软件系统需要支持远程管理、自动更新和故障自愈。

5.2 为什么边缘盒子需要 Docker

Docker（及兼容的容器运行时如 Podman）在边缘计算场景中解决了以下关键问题：

环境一致性：边缘盒子的操作系统、库版本、Python 环境千差万别，直接部署应用常常遇到"在我电脑上能跑"的问题。Docker 将应用及其所有依赖打包成镜像，保证在任何 Docker 环境下行为一致。这对于 Python 机器学习应用尤其重要------NumPy、scikit-learn、XGBoost 等库对系统依赖有特定要求，容器化部署可以彻底消除环境差异导致的问题。
服务隔离：边缘盒子上通常需要运行多个服务（数据采集、AI 推理、MQTT Broker、Web 管理等），这些服务可能依赖不同版本的运行时库。Docker 的容器隔离机制让每个服务运行在独立的文件系统和进程空间中，互不干扰。
快速部署与回滚 ：Docker 镜像的构建和部署可以完全自动化，新版本发布只需podman pull + podman restart，回滚到上一版本也只需要切换镜像标签。这在需要远程管理大量边缘设备的场景中极大简化了运维工作。
资源限制：Docker 支持为每个容器设置 CPU 和内存限额，防止单个服务占用过多资源导致其他服务（尤其是关键控制服务）不可用。在资源受限的边缘盒子上，这是保证系统稳定性的重要手段。

5.3 Docker 与 Podman 在边缘环境的差异

Podman 是 Red Hat 开发的 Docker 兼容容器运行时，在 RHEL/CentOS/Fedora 系 Linux 发行版上是默认的容器工具。Podman 与 Docker 的主要差异包括：

特性	Docker	Podman
守护进程	需要 dockerd 守护进程	无守护进程（Daemonless）
Root 权限	默认需要 root	支持 Rootless 模式
Systemd 集成	需要额外配置	原生支持 systemd 生成
Compose 支持	docker-compose 原生	需安装 podman-compose
网络模式	支持 host-gateway	部分版本不支持 host-gateway
镜像格式	OCI 标准	OCI 标准（完全兼容）

在边缘环境中，Podman 的 Rootless 模式是一个重要优势------即使容器被攻破，攻击者也无法获得宿主机 root 权限，这在安全要求较高的工业场景中非常关键。同时，Podman 的 Daemonless 架构意味着没有单点故障------Docker 的 dockerd 守护进程一旦崩溃，所有容器都会受到影响；而 Podman 中每个容器都是独立进程，互不影响。

需要注意的是，Podman 在某些网络特性上与 Docker 存在细微差异。例如，--add-host host.docker.internal:host-gateway在部分 Podman 版本中不被支持，需要改用--network host或手动指定宿主机 IP。此外，podman-compose与docker-compose在 CNI 网络配置上也存在兼容性差异，建议在 Podman 环境下直接使用podman run命令以获得更好的兼容性。

5.4 边缘场景下的网络模式选择

Docker/Podman 提供了多种网络模式，在边缘场景中最常用的有两种：

Bridge 模式（默认） ：容器获得独立的网络命名空间和 IP 地址，通过 NAT 与宿主机通信。需要通过-p参数映射端口才能从宿主机访问容器服务。优点是网络隔离性好，容器之间互不影响；缺点是容器访问宿主机服务（如 Mosquitto）需要使用宿主机的实际 IP 地址，不能使用 127.0.0.1。
Host 模式：容器直接共享宿主机的网络命名空间，容器内看到的网络环境与宿主机完全一致。容器内访问 127.0.0.1 就是宿主机本身，不需要端口映射。优点是网络性能最优（无 NAT 开销），配置最简单；缺点是端口冲突风险（容器与宿主机使用相同端口空间）和网络隔离性差。

在边缘盒子的典型场景中，推荐使用 Host 模式，理由如下：

边缘盒子上的服务数量有限，端口冲突风险低
容器内的服务需要频繁访问宿主机上的 Mosquitto，Host 模式免去了 IP 配置的复杂性
Host 模式消除了 NAT 性能开销，降低了网络延迟
配置简单，--network host一个参数即可，无需关心 IP 地址和端口映射

5.5 边缘架构设计原则

基于以上分析，边缘盒子上的 Docker + MQTT + Mosquitto 架构应遵循以下设计原则：

原则一：本地闭环优先。所有关键控制逻辑（数据采集→分析→决策→执行）必须在本地完成，不依赖云端网络。Mosquitto 运行在本机，AI 推理服务运行在本机容器中，紧急控制指令通过本地 MQTT 传递，确保即使与云端断连也能正常工作。

原则二：最小化资源占用。选择轻量级组件（Mosquitto 而非 EMQX、Flask 而非 Django、XGBoost 而非深度学习模型），合理设置容器资源限额，为系统预留足够的资源裕量。

原则三：容器化隔离。每个独立服务运行在单独的容器中，通过 MQTT 主题进行通信，避免服务间的紧耦合。单个服务的更新、重启、故障不影响其他服务。

原则四：幂等性设计。控制指令（如紧急停机）应设计为幂等操作------重复执行不会产生副作用。这使得可以使用 MQTT QoS 1 保证消息不丢失，而无需担心重复消息导致的问题。

原则五：可观测性。通过 MQTT 系统主题、容器健康检查、日志聚合等手段，确保系统运行状态可被监控和诊断。边缘设备的远程运维依赖于完善的可观测性基础设施。

5.6 一种基于"AI 推理 + MQTT 通信 + 本地执行"的三层架构设计

在前述设计原则的指导下，本节提出一种适用于边缘盒子的三层架构设计方案。该架构将系统职责划分为 AI 推理层、MQTT 通信层和本地执行层，三层协作实现"感知→决策→执行"的闭环控制，所有组件运行在同一台边缘盒子内，不依赖云端网络即可完成完整的控制流程。

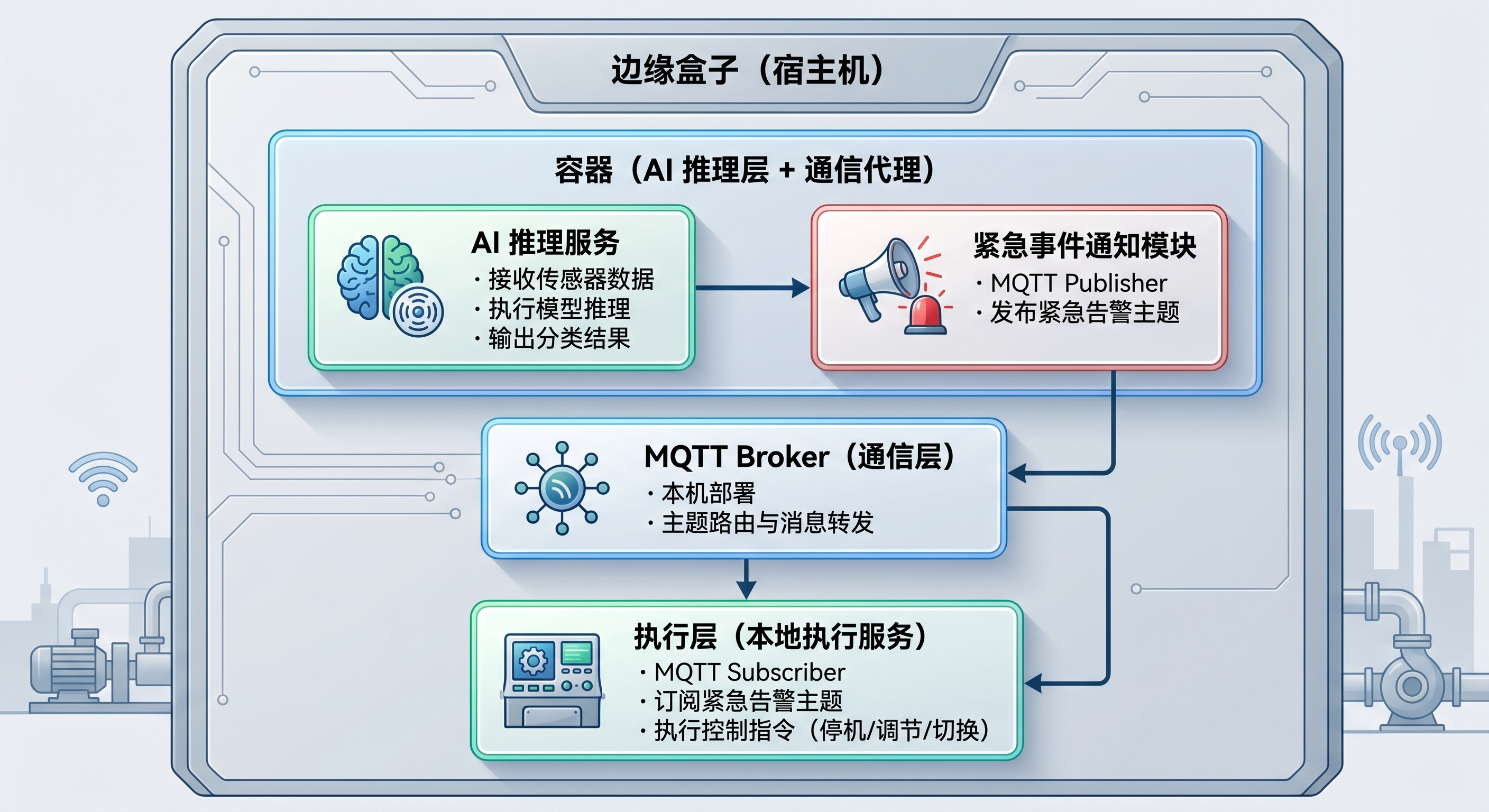

5.6.1 整体架构

5.6.2 三层职责划分

第一层：AI 推理层（容器化部署）

AI 推理层是整个系统的"大脑"，负责接收来自传感器或 SCADA 系统的原始数据，通过预训练的机器学习模型进行实时推理，输出分类或预测结果。该层以容器形式部署在边缘盒子上，具有环境一致性、快速部署、版本可回滚等优势。当推理结果命中紧急工况时，触发通信层的消息发布动作。

推理层的设计要点包括：模型选择应优先考虑 CPU 友好型算法（如梯度提升树），以适应边缘盒子无 GPU 的运行环境；推理服务通过 HTTP API 对外暴露接口，便于外部系统调用；容器使用 Host 网络模式运行，避免 NAT 开销和 IP 配置复杂性。推理服务本身是无状态的，模型的更新只需替换容器镜像即可完成。

第二层：MQTT 通信层（本地 Broker）

MQTT 通信层是系统的"神经中枢"，由运行在宿主机上的 Mosquitto Broker 承担。该层负责接收推理层发布的紧急事件消息，根据主题匹配规则将消息路由到对应的订阅者。选择将 Broker 部署在宿主机而非容器中，是为了避免容器重启导致消息丢失，同时保证 Broker 进程的稳定性不受容器生命周期的影响。

通信层的关键设计包括：主题命名采用分层结构（如设备类型/事件级别/动作类型），语义清晰且支持通配符订阅；紧急告警消息使用 QoS 1 等级，确保消息至少投递一次；Broker 开启持久化功能，重启后可恢复未投递的消息。此外，Broker 通过遗嘱消息（LWT）机制，可以感知推理服务容器的异常退出，及时触发降级策略。

第三层：本地执行层（订阅者）

本地执行层是系统的"手脚"，由常驻运行的 MQTT 订阅服务构成。该服务订阅特定的紧急告警主题，在收到消息后立即执行相应的控制指令（如停机、切换、调节参数等）。执行层与推理层通过 MQTT Broker 完全解耦------执行层不关心谁发布了消息，只关心消息内容；推理层也不关心谁来执行，只负责发布。

执行层的设计要点包括：所有控制指令必须是幂等的，即重复执行不会产生副作用，这与 MQTT QoS 1 可能产生的重复消息特性相匹配；执行服务应具备本地日志记录功能，便于事后审计和故障排查；执行结果可通过 MQTT 反向发布到状态反馈主题，供推理层或监控系统确认指令已执行。

5.6.3 数据流与闭环机制

三层架构的数据流形成了一个完整的闭环：

感知：外部数据源（传感器、SCADA 等）将采集数据发送至 AI 推理层
决策：AI 推理层对数据进行实时分析，输出分类结果
通信：若命中紧急工况，推理层通过 MQTT 发布紧急告警消息
路由：MQTT Broker 将消息路由转发给所有订阅该主题的执行服务
执行：执行层收到消息后，触发相应的控制动作
反馈（可选）：执行层将执行结果通过 MQTT 反馈至状态主题

整个闭环在同一台边缘盒子内完成，端到端延迟在毫秒级，不依赖任何外部网络。即使边缘盒子与云端的连接中断，本地闭环仍可正常工作，这是该架构最核心的可靠性保障。

5.6.4 关键设计决策

Host 网络模式 ：容器使用--network host模式运行，容器内直接访问宿主机上的 Mosquitto Broker，无需端口映射和 NAT 转换，简化了网络配置并降低了通信延迟。在边缘盒子服务数量有限、端口冲突风险低的场景下，这是最优选择。

Broker 宿主机部署：MQTT Broker 运行在宿主机上而非容器中，确保 Broker 不受容器重启、镜像更新等操作的影响，消息持久化和会话保持更加可靠。同时，Broker 作为系统的基础设施组件，其生命周期应独立于业务服务。

QoS 1 + 幂等执行：紧急告警消息使用 QoS 1 等级，在保证消息不丢失的前提下，接受偶发的重复消息。执行层的幂等性设计使得重复消息不会导致错误操作，从而在可靠性与性能之间取得最优平衡。相比 QoS 2 的四步握手，QoS 1 的两步握手在延迟和开销上更具优势，更适合紧急场景。

环境变量驱动配置：MQTT Broker 地址、端口等连接参数通过环境变量注入容器，使同一镜像可适配不同的部署环境（开发、测试、生产），无需修改代码或重新构建镜像。这也是十二因素应用（12-Factor App）方法论的核心实践之一。

6. 总结

从 MQTT 协议到 Mosquitto Broker，从 Docker/Podman 容器到边缘盒子，本文讨论的每一个技术选型，本质上都在回答同一个问题：如何在资源受限、网络不稳定的工业现场，构建一个"足够可靠"的控制系统？

答案不是堆硬件、加带宽、上云端，而是做减法------把决策放到离数据最近的地方。MQTT 2 字节的报文头，是协议层面的减法；Mosquitto 几 MB 的内存占用，是软件层面的减法；XGBoost 在 CPU 上跑推理，是算力层面的减法；--network host 一个参数搞定网络，是运维层面的减法。每一次减法，都是在用更少的资源做更确定的事。

"AI 推理 + MQTT 通信 + 本地执行"的三层架构，核心思路也是如此。它不追求功能最强大，而追求闭环最短------感知、决策、执行全部在同一台盒子里完成，消息不出机器，控制不经过云端。这意味着即使网线被拔掉、4G 信号塔停电，该停的机还是会停，该切的阀还是会切。在工业现场，"一定行"永远比"可能更快"重要。
