前言
本文聚焦Tomcat 系统架构（下），核心讲解 Tomcat四层容器（Engine、Host、Context、Wrapper）的父子层级设计，基于组合模式统一管理容器，通过Mapper 组件完成 URL 到目标 Servlet 的四层定位，依托Pipeline-Valve 责任链实现请求逐层调用，同时明确 Tomcat 私有 Valve 与标准 Servlet Filter 的核心差异，完整揭示容器层请求处理全流程。

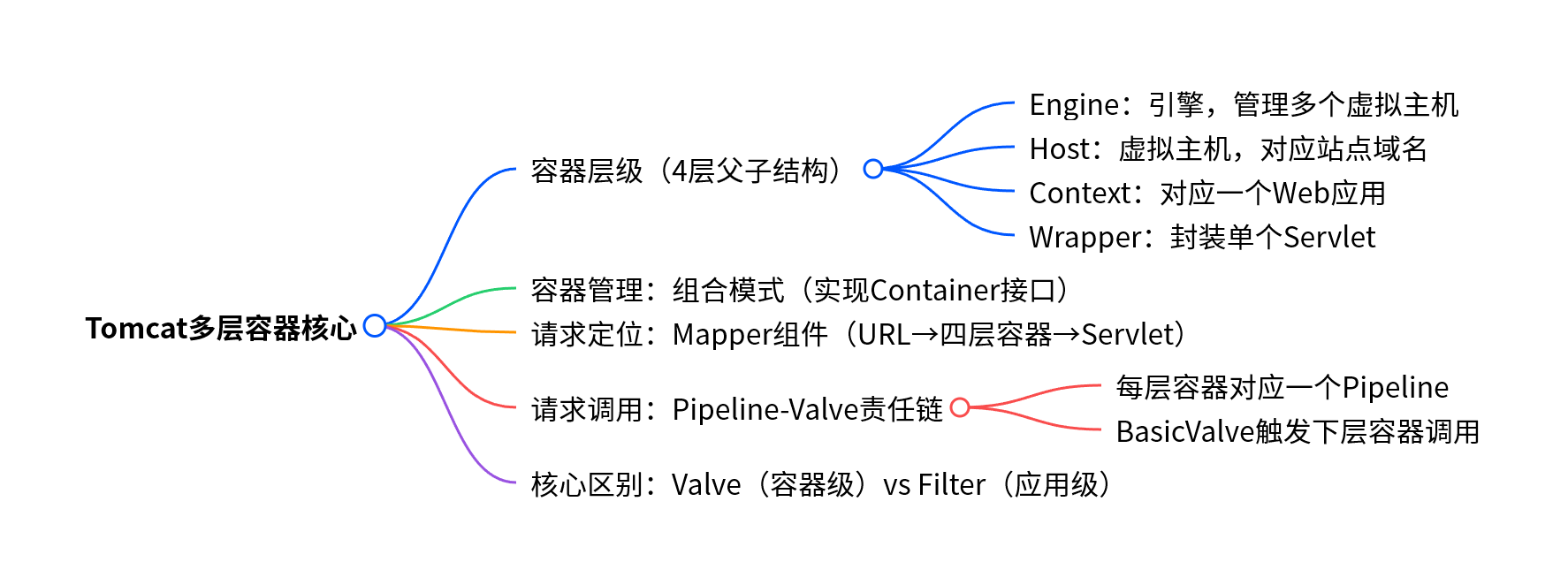

一、思维导图
二、Tomcat 容器核心定位
Tomcat 容器是Servlet 的装载与管理核心单元，承接连接器转发的标准 ServletRequest，负责 Servlet 的加载、匹配、执行与生命周期管理，是 Tomcat 两大核心组件（连接器 + 容器）中承担内部请求处理的关键部分。
三、四层容器层级结构（父子嵌套）
Tomcat 设计4 层父子级容器，通过分层架构提升部署灵活性，各容器职责与层级关系如下：
| 容器名称 | 核心职责 | 层级关系 |
|---|---|---|
| Engine | 引擎，管理多个虚拟主机，一个 Service 仅对应1 个Engine | 顶层容器 |
| Host | 虚拟主机（站点），绑定访问域名，一个 Engine 可包含多个Host | Engine 子容器 |
| Context | 对应1 个Web 应用程序，一个 Host 可包含多个Context | Host 子容器 |
| Wrapper | 封装1 个Servlet 实例，一个 Context 可包含多个Wrapper | Context 子容器 |
四、容器管理：组合模式
- 所有容器组件统一实现Container 接口，该接口继承Lifecycle接口，统一管理组件生命周期。
- Container 接口提供getParent/setParent/addChild/removeChild等方法，实现父子容器的标准化管理。
- 组合模式屏蔽 ** 单容器（Wrapper）与组合容器（Engine/Host/Context）** 的操作差异，保证使用一致性。
五、请求定位：Mapper 组件
Mapper 组件是 Tomcat 的URL 路由核心，存储容器与访问路径的映射关系，通过4 步精准定位找到目标 Servlet：
- 按端口匹配：根据请求端口选定 Service 与 Engine；
- 按域名匹配：解析 URL 域名，匹配对应 Host 容器；
- 按应用路径匹配：根据 URL 路径定位对应 Context（Web 应用）；
- 按 Servlet 路径匹配：匹配对应 Wrapper，最终定位到唯一 Servlet。
六、请求调用：Pipeline-Valve 责任链
- 设计模式：采用责任链模式，每层容器对应一个 Pipeline。
- 核心组件 ：
- Valve：请求处理节点，负责权限校验、日志记录等操作；
- BasicValve：Pipeline 末端必选 Valve，负责触发下层容器的 Pipeline 调用。
- 调用流程：Adapter 触发 Engine Pipeline → 逐层调用 Host、Context Pipeline → Wrapper Pipeline 创建 Filter 链 → 最终调用 Servlet 的service方法。
七、Valve 与 Servlet Filter 核心区别
| 对比维度 | Valve | Servlet Filter |
|---|---|---|
| 机制归属 | Tomcat 私有机制，与容器 API 紧耦合 | Servlet 标准规范，全 Web 容器通用 |
| 作用范围 | 容器级别，拦截所有 Web 应用请求 | 应用级别，仅拦截当前 Web 应用请求 |
| 扩展用途 | 容器本身功能扩展 | Web 应用业务逻辑扩展 |
八、常见问题
- 问题 1（架构层级侧重） ：Tomcat 四层容器的核心职责与父子关系是什么？
答案：Tomcat 采用Engine→Host→Context→Wrapper四层父子容器结构；Engine 管理多个虚拟主机，Host 对应站点域名，Context 对应一个 Web 应用，Wrapper 封装单个 Servlet；上层容器包含下层容器，请求逐层传递至 Wrapper 执行 Servlet。 - 问题 2（请求路由侧重） ：Mapper 组件如何将 URL 定位到目标 Servlet？
答案：Mapper 通过四步匹配完成定位：①根据请求端口确定 Service 和 Engine；②根据 URL 域名匹配 Host 容器；③根据应用路径匹配 Context 容器；④根据 Servlet 映射路径匹配 Wrapper，最终定位到唯一 Servlet。 - 问题 3（机制差异侧重） ：Tomcat 的 Valve 和 Servlet Filter 有哪些核心区别？
答案：①归属不同：Valve 是 Tomcat 私有机制，Filter 是 Servlet 标准规范；②作用范围不同：Valve 为容器级，拦截所有应用，Filter 为应用级，仅拦截当前应用；③耦合性不同：Valve 与 Tomcat 容器紧耦合，Filter 可通用所有 Web 容器。
