17. Homogeneous类型与Heterogeneous类型元器件的区别是什么? I Cadence Allegro 电子设计 快问快答

大家好。在OrCAD Capture中创建器件符号时,经常会遇到两类不同的建库方式:Homogeneous(同质型) 与Heterogeneous(异质型)。理解二者的区别,有助于工程师根据芯片的实际结构选择合适的建模方法,提升建库效率与原理图可读性。

  • Homogeneous :适用于包含多个相同功能单元的器件,如四运放、双路比较器。所有单元使用相同引脚排布,只需绘制一个Part并重复调用。

  • Heterogeneous :适用于多功能或多用途区域的器件,如MCU、DSP、FPGA。不同功能单元(如电源、I/O、时钟)可分别绘制,便于区分逻辑与布局。

本次分享将带你掌握这两种类型的选用规则与建库操作。以下是关键步骤总结:

第一步:新建器件符号

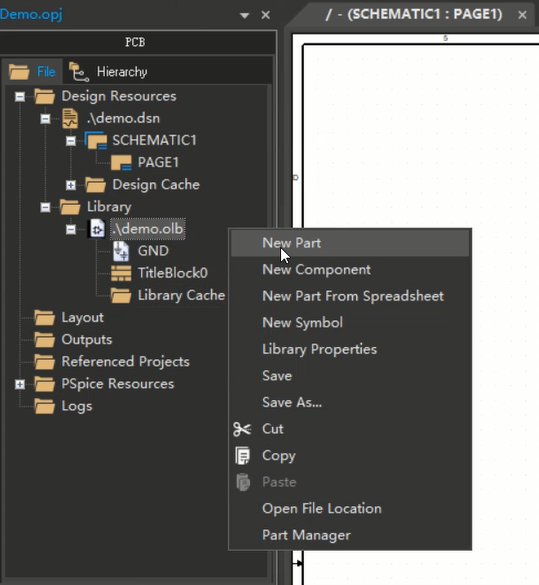

  • 右键点击库文件(如demo.olb),选择 New Part。

第二步:配置Multi-Part Package参数

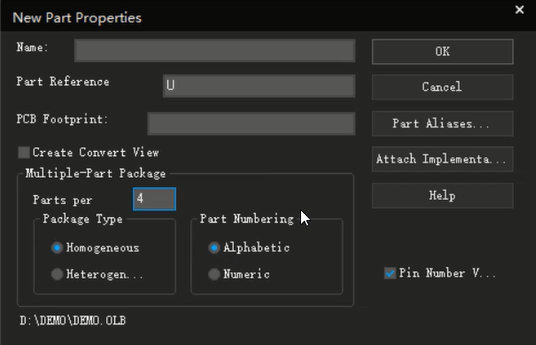

  • 在【New Part Properties】窗口中找到【Multiple-Part Package】标签页,关注三个关键选项:

    • Parts per:器件包含的总Part数量。

    • Package Type:选择【Homogeneous】或【Heterogeneous】。

    • Part Numbering:Part后缀命名规则(字母或数字)。

第三步:根据芯片特性选择类型

  • Homogeneous示例(TLC2274) :芯片包含4个相同的运算放大器 → Parts per填4,Package Type选Homogeneous,Part Numbering选Alphabetic(生成A、B、C、D后缀)。

  • Heterogeneous示例(MCU/DSP/FPGA) :芯片各功能单元引脚排布不同 → Package Type选Heterogeneous,按功能分别绘制每个Part。

第四步:确认并完成创建

  • 设置完成后,依次绘制每个Part的引脚与外形,保存符号。

通过以上四步,即可根据器件特性灵活选用Homogeneous或Heterogeneous类型完成建库。
