华三交换机MSTP+VRRP配置

本文介绍了MSTP和VRRP技术在解决网络二层环路问题和提供网关冗余备份中的应用。通过配置MSTP，不同VLAN可以走不同的路径，实现带宽的充分利用和链路负载均衡。VRRP则用于防止网关单点故障，确保网络稳定性。实验部分详细展示了在SW、CORE1和CORE2设备上的配置步骤，包括VLAN、MSTP域、VRRP组的设置以及跟踪模块的配置，以验证系统在链路故障时能自动切换，保证网络服务连续性。

一、MSTP+VRRP技术简介

MSTP(Multiple Instances Spanning Trees Protocol)是多实例生成树的简称，可以用于解决网络二层环路问题，并在构建生成树时引入了实例的概念，每个实例与若干VLAN相连，网络中可以为每个实例单独构建一颗独立的生成树，这样不同VLAN用户通过时可以走不同的路径，从而充分利用带宽。

使用MSTP可以实现链路冗余和不同VLAN之间的负载均衡，但网络中还存在一个单点故障，就是每个VLAN只有一个网关，一旦网关发生故障，用户将无法访问外部网络。为解决这一故障，我们可以使用VRRP技术（VRRP技术），实现网关的冗余备份，防止单点故障的发生。

二、实验部分

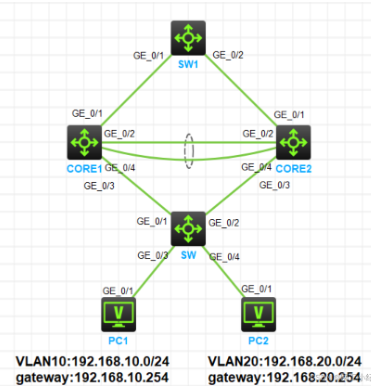

1.实验拓扑

2.配置步骤

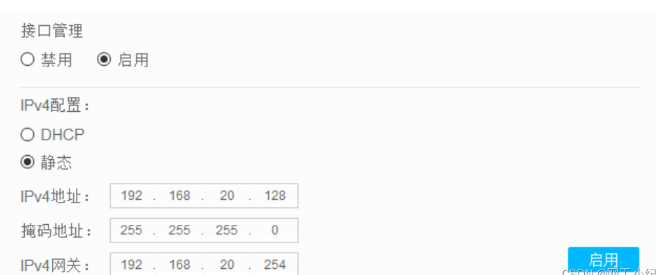

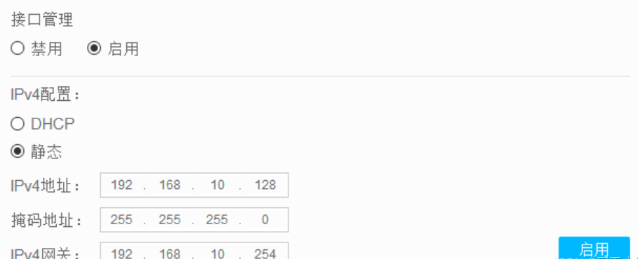

(1).基础配置：

SW：

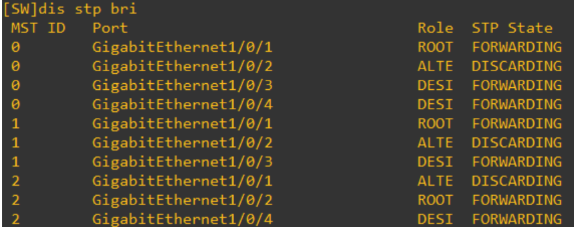

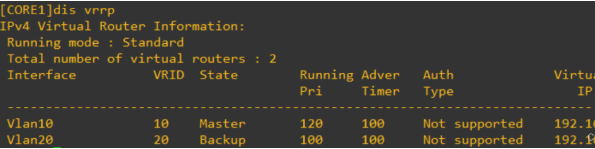

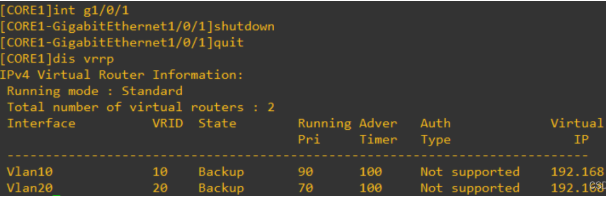

SW\]vlan 10 20 //创建vlan 10，vlan 20 \[SW\]int range g1/0/1 g1/0/2 //进入接口组 \[SW-if-range\]port link-type trunk //配置接口类型为trunk \[SW-if-range\]port trunk permit vlan 10 20 //允许vlan 10，vlan 20通过 \[SW-if-range\]int g1/0/3 //进入接口 \[SW-GigabitEthernet1/0/3\]port link-type access //配置接口类型为access \[SW-GigabitEthernet1/0/3\]port access vlan 10 //把端口加入vlan 10 \[SW-GigabitEthernet1/0/3\]int g1/0/4 //进入接口 \[SW-GigabitEthernet1/0/4\]port link-type access //配置接口类型为access \[SW-GigabitEthernet1/0/4\]port access vlan 20 //把端口划入vlan 20 \[SW-GigabitEthernet1/0/4\]quit //返回系统视图 CORE1： \[CORE1\]vlan 10 20 //创建vlan10，vlan20 \[CORE1\]int vlan 10 //进入vlanif 10 \[CORE1-Vlan-interface10\]ip add 192.168.10.1 24 //配置ip \[CORE1-Vlan-interface10\]int vlan 20 //进入vlanif 20 \[CORE1-Vlan-interface20\]ip add 192.168.20.1 24 //配置ip \[CORE1-Vlan-interface20\]int g1/0/3 //进入接口 \[CORE1-GigabitEthernet1/0/3\]port link-type trunk //配置接口类型为trunk \[CORE1-GigabitEthernet1/0/3\]port trunk permit vlan 10 20 //允许vlan 10，vlan20通过 \[CORE1-GigabitEthernet1/0/3\]quit //返回系统视图 CORE2： \[CORE2\]vlan 10 20 //创建vlan 10，vlan 20 \[CORE2\]int vlan 10 //进入vlanif 10 \[CORE2-Vlan-interface10\]ip add 192.168.10.2 24 //配置ip \[CORE2-Vlan-interface10\]int vlan 20 //进入vlanif 20 \[CORE2-Vlan-interface20\]ip add 192.168.20.2 24 //配置ip \[CORE2-Vlan-interface20\]int g1/0/3 //进入接口 \[CORE2-GigabitEthernet1/0/3\]port link-type trunk //配置接口类型为trunk \[CORE2-GigabitEthernet1/0/3\]port trunk permit vlan 10 20 //允许vlan 10，vlan 20通过 \[CORE2-GigabitEthernet1/0/3\]quit //返回系统视图 PC1： ![](https://i-blog.csdnimg.cn/direct/0bafcf3b1d154635990f96ee3b2ac220.png) PC2： ![](https://i-blog.csdnimg.cn/direct/bbf1cad40e2c4233acbedbfbfe5b1f19.png) (2).配置MSTP： SW： \[SW\]stp region-configuration //进入MST域视图 \[SW-mst-region\]region-name test //配置MST域的域名为test，缺省为设备MAC地址 \[SW-mst-region\]revision-level 15 //配置MSTP的修订级别，缺省为0 \[SW-mst-region\]instance 1 vlan 10 //配置vlan映射表，把vlan 10映射到实例1 \[SW-mst-region\]instance 2 vlan 20 //配置vlan映射表，把vlan 20映射到实例2 \[SW-mst-region\]active region-configuration //激活MST域的配置 \[SW-mst-region\]quit //返回系统视图 CORE1： \[CORE1\]stp region-configuration //进入MST域视图 \[CORE1-mst-region\]region-name test //配置MST域的域名为test，缺省为设备MAC地址 \[CORE1-mst-region\]revision-level 15 //配置MSTP的修订级别，缺省为0 \[CORE1-mst-region\]instance 1 vlan 10 //配置vlan映射表，把vlan 10映射到实例1 \[CORE1-mst-region\]instance 2 vlan 20 //配置vlan映射表，把vlan 20映射到实例2 \[CORE1-mst-region\]active region-configuration //激活MST域的配置 \[CORE1-mst-region\]quit //返回系统视图 \[CORE1\]stp instance 1 root primary //配置为实例1的根桥 \[CORE1\]stp instance 2 root secondary //配置为实例2的备份根桥 CORE2: \[CORE2\]stp region-configuration //进入MST域视图 \[CORE2-mst-region\]region-name test //配置MST域的域名为test，缺省为设备MAC地址 \[CORE2-mst-region\]revision-level 15 //配置MSTP的修订级别，缺省为0 \[CORE2-mst-region\]instance 1 vlan 10 //配置vlan映射表，把vlan 10映射到实例1 \[CORE2-mst-region\]instance 2 vlan 20 //配置vlan映射表，把vlan 20映射到实例2 \[CORE2-mst-region\]active region-configuration //激活MST域的配置 \[CORE2-mst-region\]quit //返回系统视图 \[CORE2\]stp instance 1 root secondary //配置为实例1的备份根桥 \[CORE2\]stp instance 2 root primary //配置为实例2的根桥 (3).配置VRRP心跳线链路聚合： CORE1： \[CORE1\]int Bridge-Aggregation 1 //创建聚合组1 \[CORE1-Bridge-Aggregation1\]port link-type trunk //配置链路类型为trunk \[CORE1-Bridge-Aggregation1\]port trunk permit vlan 10 20 //允许vlan 10，vlan 20通过 \[CORE1-Bridge-Aggregation1\]quit //返回系统视图 \[CORE1\]int range g1/0/2 g1/0/4 //进入接口组 \[CORE1-if-range\]port link-type trunk //配置链路类型为trunK \[CORE1-if-range\]port trunk permit vlan 10 20 //允许vlan 10，vlan 20通过 \[CORE1-if-range\]port link-aggregation group 1 //加入聚合组1 CORE2： \[CORE2\]int Bridge-Aggregation 1 //创建聚合组1 \[CORE2-Bridge-Aggregation1\]port link-type trunk //配置链路类型为trunk \[CORE2-Bridge-Aggregation1\]port trunk permit vlan 10 20 //允许vlan 10，vlan 20通过 \[CORE2-Bridge-Aggregation1\]quit //返回系统视图 \[CORE2\]int range g1/0/2 g1/0/4 //进入接口组 \[CORE2-if-range\]port link-type trunk //配置链路类型为trunk \[CORE2-if-range\]port trunk permit vlan 10 20 //允许vlan 10，vlan 20通过 \[CORE2-if-range\]port link-aggregation group 1 //加入聚合组1 \[CORE2-if-range\]quit //返回系统视图 (4).配置VRRP： CORE1： \[CORE1\]int vlan 10 //进入vlanif 10 \[CORE1-Vlan-interface10\]vrrp vrid 10 virtual-ip 192.168.10.254 //创建vrid为10的vrrp组，配置虚拟ip为192.168.10.254 \[CORE1-Vlan-interface10\]vrrp vrid 10 priority 120 //配置该接口vrrp优先级为120，保证被选举为主 \[CORE1-Vlan-interface10\]int vlan 20 //进入vlanif 20 \[CORE1-Vlan-interface20\]vrrp vrid 20 virtual-ip 192.168.20.254 //创建vrid为20的vrrp组，配置虚拟ip为192.168.20.254 \[CORE1-Vlan-interface20\]quit //返回系统视图 CORE2： \[CORE2\]int vlan 10 //创建vlan 10 \[CORE2-Vlan-interface10\]vrrp vrid 10 virtual-ip 192.168.10.254 //创建vrid为10的vrrp组，配置虚拟ip为192.168.10.254 \[CORE2-Vlan-interface10\]int vlan 20 //进入vlanif 20 \[CORE2-Vlan-interface20\]vrrp vrid 20 virtual-ip 192.168.20.254 //创建vrid为20的vrrp组，配置虚拟ip为192.168.20.254 \[CORE2-Vlan-interface20\]vrrp vrid 20 priority 120 //配置该接口vrrp优先级为120，保证被选举为主 \[CORE2-Vlan-interface20\]quit //返回系统视图 (4).配置Track模块 ： CORE1： \[CORE1\]track 1 int g1/0/1 //配置track1，监视g1/0/1接口 \[CORE1-track-1\]int vlan 10 //进入vlanif 10 \[CORE1-Vlan-interface10\]vrrp vrid 10 track 1 priority reduced 30 //调用track1，设置优先级减少30 \[CORE1-Vlan-interface10\]quit //返回系统视图 \[CORE1\]track 2 int g1/0/1 //配置track2，监视g1/0/1接口 \[CORE1-track-1\]int vlan 20 //进入vlanif 20 \[CORE1-Vlan-interface20\]vrrp vrid 20 track 2 priority reduced 30 //调用track2，设置优先级减少30 \[CORE1-Vlan-interface20\]quit //返回系统视图 AI写代码 CORE2： \[CORE2\]track 1 int g1/0/1 //配置track1，监视g1/0/1接口 \[CORE2-track-1\]int vlan 10 //进入vlanif 10 \[CORE2-Vlan-interface10\]vrrp vrid 10 track 1 priority reduced 30 //调用track1，设置优先级减少30 \[CORE2-Vlan-interface10\]quit //返回系统视图 \[CORE2\]track 2 int g1/0/1 //配置track2，监视g1/0/1接口 \[CORE2-track-1\]int vlan 20 //进入vlanif 20 \[CORE2-Vlan-interface20\]vrrp vrid 20 track 2 priority reduced 30 //调用track2，设置优先级减少30 \[CORE2-Vlan-interface20\]quit //返回系统视图 AI写代码 三、结果检验 1.在SW上使用display stp brief查看stp状态： ![](https://i-blog.csdnimg.cn/direct/e5ae65b1fc3b492095858c2bc9bc1bdc.png) 2.使用display vrrp查看VRRP状态： ![](https://i-blog.csdnimg.cn/direct/8b4ad32313aa4737a3ff098d43f75c88.png) 3.断开CORE1的上行链路，再查看VRRP： #### ![](https://i-blog.csdnimg.cn/direct/5cd04ed742044516b6240598ef01cb0b.png) 可以看到，CORE1由vlan10的Master变为了Backup，且优先级都减少了30。
