这篇硕士学位论文《高质量的实时直接体绘制算法》主要研究了如何利用 GPU 加速直接体绘制技术，以在保证实时交互性的同时，显著提升绘制图像的质量。以下是该论文解决的核心问题及其解决方案的解析：
一、 解决了什么问题
论文主要针对传统直接体绘制技术面临的两个核心矛盾：
- 绘制质量与实时性能的矛盾：高质量的体绘制通常计算量巨大，难以达到实时交互的要求，特别是在面对大规模医学影像数据时。
- GPU 渲染管线的负载失衡：在早期的基于三维纹理映射的体绘制算法中，主要计算负载都集中在片段着色器上，而顶点着色器处于空闲状态，未能充分利用 GPU 的并行计算能力，导致渲染速度受限。
更具体地说，论文试图解决以下几个子问题：
- 大规模数据的实时绘制：如何在有限的显存和带宽下，高效处理并加速大规模规则网格体数据的绘制。
- 高质量光照效果的实现：如何在实时绘制中，克服传统固定管线光照模型的不足，实现更逼真的每像素光照计算。
- 视觉真实感的进一步提升：如何在实时绘制中融入阴影效果，并解决高动态范围数据在普通显示器上显示时细节丢失的问题。
二、 怎么解决的
为了解决上述问题，论文提出了两种核心改进算法：
解决思路 1：基于顶点编程的负载均衡加速算法（针对性能瓶颈）
该算法针对传统三维纹理映射体绘制中顶点处理器负载过低的问题，通过发挥其潜力来加速绘制。
- 核心方法：将原本在 CPU 或片段着色器中进行的切片多边形与体包围盒的相交计算，转移到顶点处理器中执行。
- 具体实现 ：
- 分块处理：对于超出显存的大规模数据，先将其分成规则的子数据块。
- 顶点级相交计算：编写顶点程序，在每个顶点上动态计算平面与包围盒的边相交情况，并按特定顺序生成最多六个顶点的多边形。这实质上是将部分几何计算负载从 CPU 转移到了处理速度更快的 GPU 上。
- 负载均衡：通过这种方式，使原本空闲的顶点处理器承担更多计算，平衡了顶点处理器、片段处理器和内存带宽之间的工作负载，消除了几何处理瓶颈。
- 空区域跳跃与 VBO：使用八叉树组织子块，在遍历时跳过不透明的空区域。结合 OpenGL 的顶点缓冲对象技术，提高了数据传输和渲染效率。
- 实时 Per-Pixel 光照：在片段着色器中实时计算梯度并归一化，在此基础上实现 Phong 光照模型，克服了传统算法预存梯度精度差和法向量插值失真问题，在不降低速度的前提下提升了光照质量。
解决思路 2：融入高级光照与感知技术的高质量绘制算法（针对图像质量瓶颈）
该算法在保证交互性的前提下，引入两种高级技术来增强图像的真实感。
- 核心方法 ：
- 融入阴影体：实现了半角切片方法，在实时绘制中引入自阴影效果。
- 引入高动态范围绘制与色调映射：将高动态范围数据的高精度计算与摄影学中的色调映射技术相结合，将不可见的高动态范围亮度信息压缩到普通显示器可显示的范围内。
- 具体实现 ：
- 实时阴影计算：将切片主轴设置在视线和光源方向的半角处。通过双通道交替渲染，一通道从视线方向累积颜色，另一通道从光源方向累积不透明度（即阴影衰减量），从而在逐片元的计算中获得阴影信息。
- 高动态范围绘制管道：在整个绘制流程中使用 32-bit 浮点精度进行融合计算，并引入一个全局不透明度参数，以精确保留低不透明度区域的细微信息。
- 色调映射：在 GPU 片段着色器上实现 Reinhard 全局色调映射算子，对高动态范围图像的亮度进行对数平均和压缩映射，最后输出能显示更多亮部和暗部细节的图像。

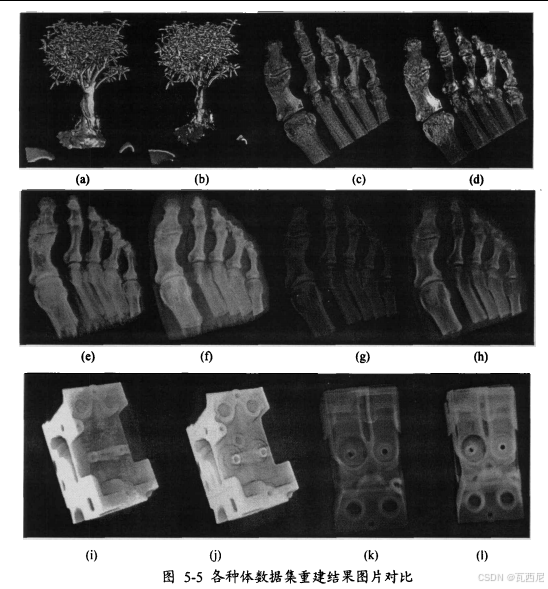

总结来说，这篇论文通过优化 GPU 内部的负载分布来加速大规模数据的绘制，并通过在绘制管线中集成阴影体和色调映射等高级技术，最终在可交互的帧率下获得了更高质量的医学图像可视化结果。
