响应面法（Response Surface Methodology, RSM）是一种结合了数学建模与统计实验设计 的优化方法。它的核心目标是用一个近似的多项式函数 （通常是二次型）来拟合输入变量（如工艺参数）与输出响应（如冷却效率）之间的复杂关系，然后在这个"响应曲面"上寻找最优区域。
简单说：当你不太清楚多个变量如何共同影响结果时，RSM能帮你用尽量少的实验，建立一个预测模型，并快速找到最佳参数组合。
一、RSM优化实验的核心思想
- 传统"单因素轮换法" ：固定其他因素，一次只改一个。缺点：忽略了因素间的交互作用（比如A好、B好，但A+B可能很差）。
- RSM ：同时变化所有因素，并通过统计模型量化每个因素的主效应以及它们之间的交互效应。最终得到一张"三维地形图"，山的顶峰（或山谷）就是最优解。
二、RSM标准工作流程（5步）
-
确定关键因素与响应
通过前期筛选实验（如Plackett-Burman设计）找出对结果影响显著的几个变量（通常3~5个）。每个变量取3个水平（低、中、高）。
-
选择RSM实验设计
常见的有：
- 中心复合设计（CCD）：最常用，包含立方体点、轴向点和中心点，能估计纯二次项。
- Box-Behnken设计（BBD）：比CCD实验次数少，不含轴向极端点，安全性好（避免极端条件破坏设备）。
-
执行实验并测量响应
按设计表运行实验（通常15~30组），记录输出值（如冷却效率、寿命、强度等）。
-
拟合二次回归模型
典型形式：
( Y = \beta_0 + \sum \beta_i X_i + \sum \beta_{ii} X_i^2 + \sum \sum \beta_{ij} X_i X_j + \varepsilon )
通过方差分析（ANOVA）检验模型显著性、失拟度、拟合优度（R²）。
-
模型验证与寻优

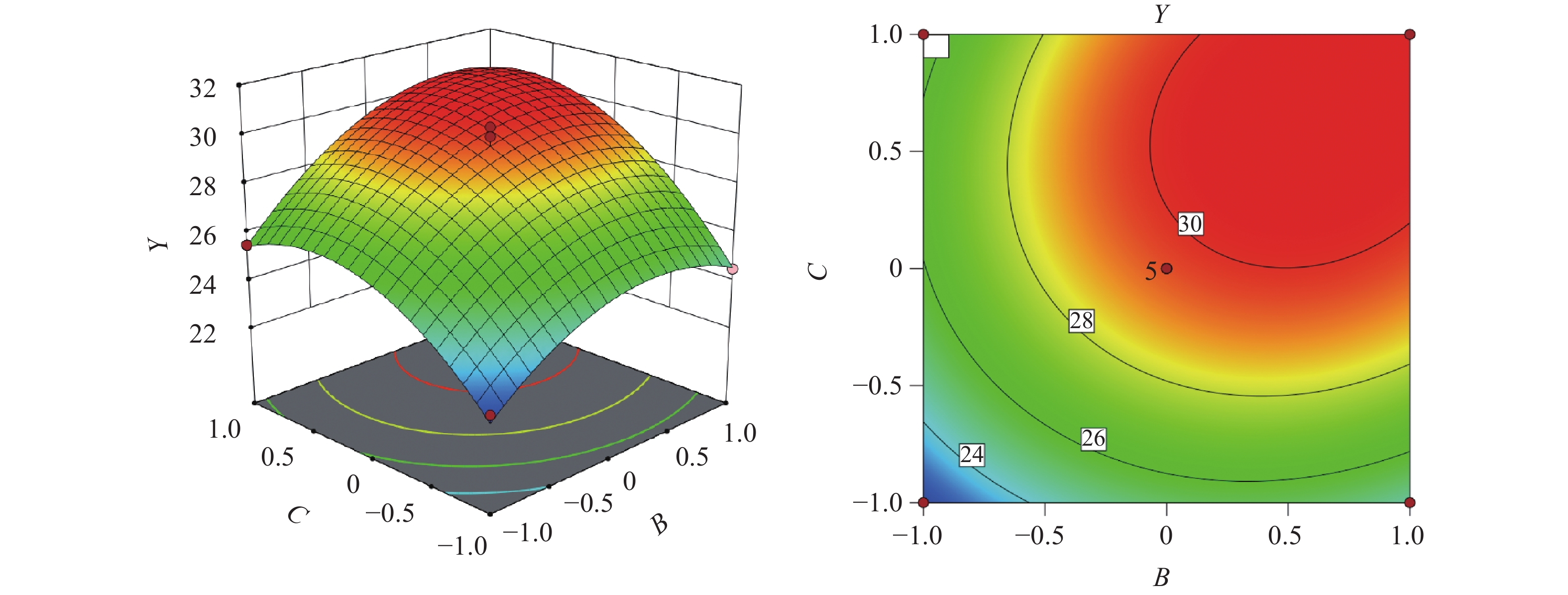

绘制等高线图 和3D响应曲面图 ，用数值优化找到使响应最大/最小的因素组合；并用验证实验确认预测值。
三、具体举例：优化涡轮叶片扇形冷却孔的几何参数
假设我们想用RSM提高扇形孔的平均冷却效率（η）。
-
因素（输入）：
- ( X_1 )：孔出口展宽角（α，15°~35°）
- ( X_2 )：孔倾角（β，20°~50°）
- ( X_3 )：吹风比（M，0.5~1.5）
-
响应：η（通过CFD仿真或高温风洞实验测得）
RSM设计（CCD）：共20组实验（含6个中心点重复）。部分实验点举例：
| 实验号 | α (°) | β (°) | M | η (%) |
|---|---|---|---|---|
| 1 | 15 | 20 | 0.5 | 62 |
| 2 | 35 | 20 | 0.5 | 71 |
| 3 | 15 | 50 | 0.5 | 54 |
| 4 | 35 | 50 | 0.5 | 68 |
| ... | ... | ... | ... | ... |
| 中心点 | 25 | 35 | 1.0 | 78 |
拟合出的二次模型 （示意）：
η = 75 + 4.2α + 1.8β + 10.5M - 2.3αβ - 1.1αM - 0.9βM - 3.5α² - 2.1β² - 6.8M²
模型解读：
- M²系数为负 → 存在最佳吹风比（约1.0~1.1），太大或太小都会降低η。
- αβ交互项为负 → 宽展角过大时，增大倾角反而无益。
寻优结果 ：
预测最佳组合：α=32°，β=28°，M=1.05 → η_max=82.5%。
随后进行3次验证实验，实测η平均值为81.7%，与预测误差<1%，模型可靠。
四、RSM的优缺点
| 优点 | 缺点 |
|---|---|
| 实验次数远少于全因子设计 | 只能拟合连续光滑的曲面，不能处理突变、不连续响应 |
| 能揭示交互作用，避免局部最优 | 当因素>5时，实验次数急剧增加 |
| 给出明确的数学预测公式 | 最优解通常仅在实验范围内部有效，外推不可靠 |
| 广泛应用于化工、机械、材料、航空等领域 | 需要一定的统计学基础（ANOVA、回归诊断） |
五、常见软件工具
- Design-Expert：最专业，图形化强，内置优化器。
- Minitab：易于上手，适合教学。
- JMP：交互式可视化优秀。
- Python (pyDOE, statsmodels)：免费灵活，适合与仿真流程耦合。
六、一句话总结
响应面法（RSM）是通过精心设计的少量实验，建立多个变量与响应之间的二次回归模型，并利用该模型的响应曲面来寻找全局最优工艺参数组合的一种高效统计优化技术。
