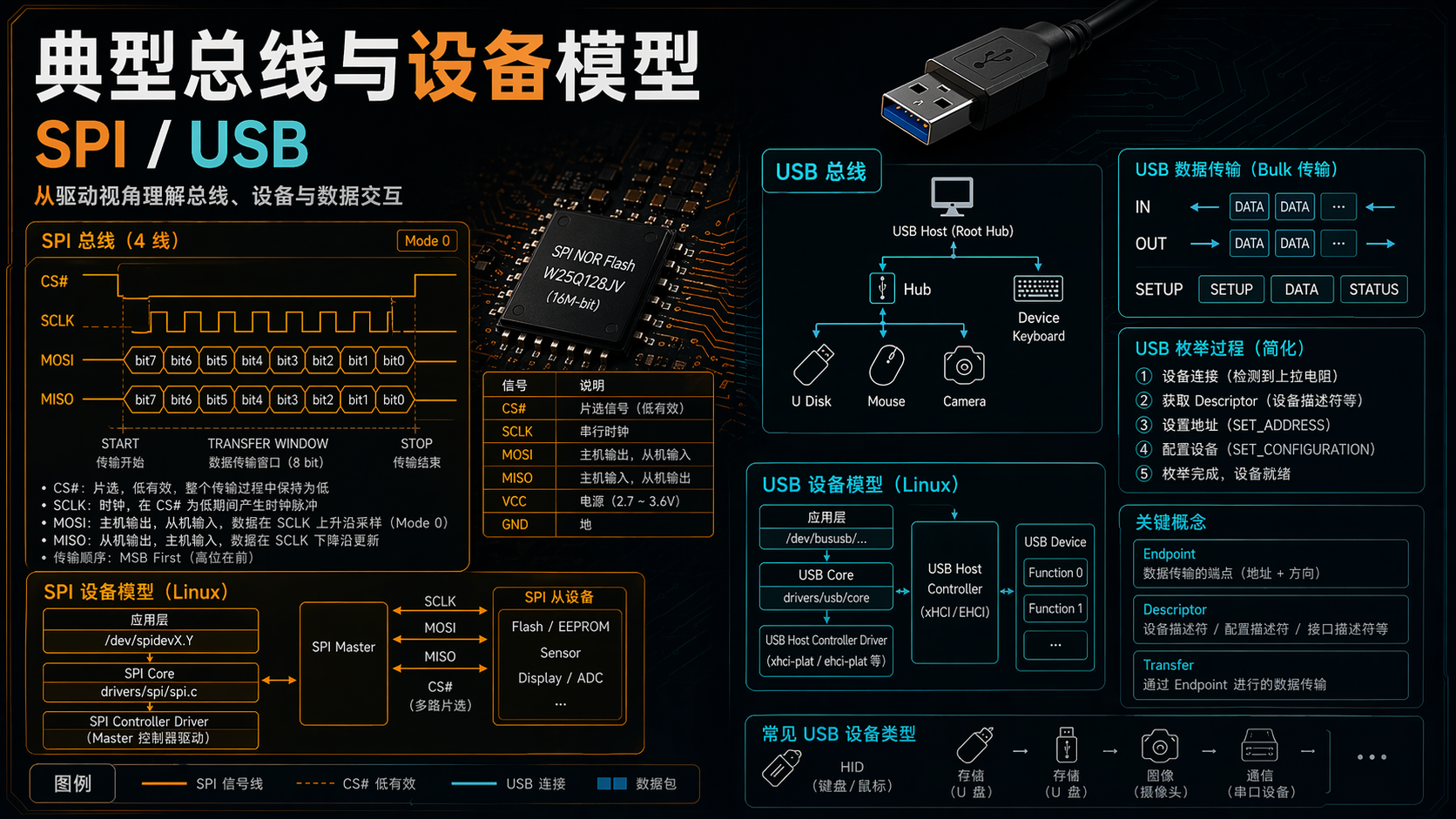

STM32MP157 Linux驱动学习笔记（四）：典型总线与设备模型（SPI/USB）

这篇文章整理自课程第 11-12 章。SPI 和 USB 一个强调板上总线与设备树，一个强调枚举与主机/设备双视角，合在一起很适合建立"总线 + 设备 + 驱动 + 用户接口"的整体感觉。
源文件地址： git clone https://e.coding.net/weidongshan/linux/doc_and_source_for_drivers.git

11_SPI 学习总结

TL;DR：

对象关系链：SPI 协议 -> 控制器/设备/驱动对象关系 -> 设备树父子节点 -> spidev 作为验证层 -> 专用设备驱动 -> framebuffer 显示接口 -> master/slave 控制器角色

学习顺序链：SPI 协议 -> 对象关系 -> 设备树 -> spidev 验证 -> 专用设备驱动 -> framebuffer -> master/slave

章节定位

11_SPI 是这套课里非常关键的一章，因为它第一次把"总线协议、设备树、用户态验证、设备驱动、子系统改造、控制器驱动"放进了同一条学习链里。

它和前后章节的关系可以这样看：

往前承接 04_I2C：两者都是"控制器 + 设备 + 驱动"的总线模型，但 SPI 更强调片选、时序模式和一次传输里的收发关系。
往前承接 06_Pinctrl、07_GPIO：SPI 控制器能不能工作，先取决于引脚复用；OLED 里的 dc-gpios 又把 GPIO 控制带回来了。
往前承接 03_LCD：这一章后半段把 SPI OLED 改造成 framebuffer，本质上是在把一个小屏幕重新接进 Linux 显示抽象里。
往后衔接 12_USB、13_V4L2：从这一章开始，你不该只盯寄存器，而要习惯从"总线/子系统/设备模型"的角度理解驱动。

一句话概括：这一章是在解释 Linux 怎样把"一个按时钟移位的串行总线"，接成"用户态可验证、设备树可描述、驱动可扩展、控制器角色可切换"的 SPI 子系统。

命名澄清

先把两个最容易混掉的名字钉住：

课程示例代码里有些函数沿用了 spidev_* 这种命名，但本文统一把它们称为 SPI 设备驱动 。是否是专用驱动，关键看它是不是围绕某个具体 SPI 设备去实现 spi_driver，而不是看函数名叫不叫 spidev_*。
驱动外部 SPI 从设备 和 控制器进入 slave mode 不是一件事。前者仍然是"本机当 master，通过总线访问外设"；后者是"本机控制器自己变成从设备，被别人访问"。

学习主线建议

这一章资料很多，如果一上来就读 virtual_spi_master.c 或者硬啃 spi_message，初学者通常会乱。建议严格按下面顺序学：

先看协议和对象关系
看 01_SPI视频概述.md、02_SPI协议介绍.md、03_SPI总线设备驱动模型.md。
先只解决 4 个问题：
- SPI 为什么至少要有 MOSI/MISO/SCK/CS
- CPOL/CPHA 为什么会形成 4 种模式
- Linux 里谁是控制器，谁是设备，谁是驱动
- 为什么 SPI 设备驱动自己不直接"碰硬件时钟"，而是调用控制器提供的传输能力
再看设备树怎么把 SPI 设备变成内核对象
看 04_SPI设备树处理过程.md。
这一步的目标不是背属性，而是分清：
- SPI 控制器节点描述的是 spi_controller/spi_master
- 控制器子节点描述的是 spi_device
- compatible/reg/spi-max-frequency 为什么几乎总是必选
再用 spidev 做最低成本验证
看 05_spidev的使用(SPI用户态API).md，然后先做 DAC，再做 OLED。
这一步的目标是先证明：板子、设备树、时序、片选、频率都对了。
再写真正的 SPI 设备驱动
看 11_编写SPI设备驱动程序.md，然后读 DAC/OLED 驱动示例。
这一步要把"用户态直接调 spidev"升级成"内核里有自己的 spi_driver 和字符设备接口"。
再看 framebuffer 改造
看 16_使用Framebuffer改造OLED驱动.md。
这一步最重要的不是 API 细节，而是理解：为什么要把"面向 OLED 页寻址的驱动"改成"面向 /dev/fbX 的通用显示接口"。
最后再看 SPI master/slave
看 18 到 24。
这一步学的是"怎么写控制器驱动"和"主从角色变化后，控制器驱动的思维方式为什么会变"。

如果只保留一条最短主线，请记住：

SPI 协议 -> 对象关系 -> 设备树 -> spidev 验证 -> 专用设备驱动 -> framebuffer -> master/slave

学习分层

为了降低路径焦虑，可以先把这一章拆成 3 条线：

过关线：学到 SPI 协议 -> 对象关系 -> 设备树 -> spidev 验证 -> 专用设备驱动。走到这里，你已经能独立调通一个常见 SPI 外设。
提升线：继续学 framebuffer 改造。走到这里，你开始从"会驱动一个设备"升级到"会把设备接进 Linux 子系统接口"。
扩展线：最后再看 master/slave。这部分更偏控制器驱动和角色切换，适合作为后续提升内容，不是初学者的第一过关点。

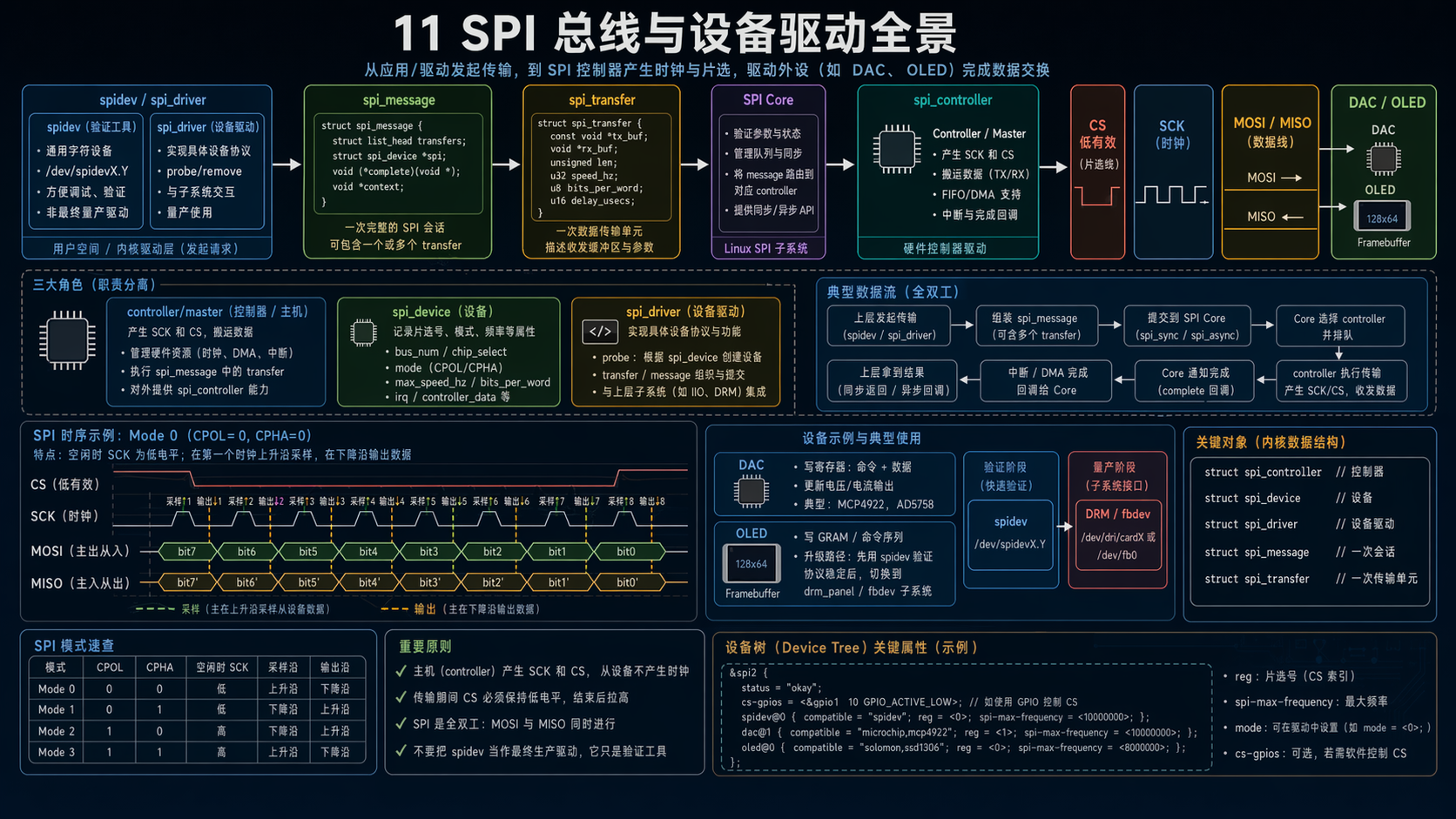

SPI 关键层次与对象

先记一句全章最关键的话：

SPI 设备驱动不直接"实现 SPI 总线"，它描述的是这个设备怎么说话；真正负责收发的是 SPI 控制器驱动。

1. 协议层：SPI 不是"只会发数据"

SPI 最容易被误解成"写几个字节就完了"，其实它有几个必须先想清楚的约束：

概念	你要抓住什么
`MOSI/MISO/SCK/CS`	主设备通过时钟驱动传输，片选决定当前在和谁通信
`CPOL/CPHA`	决定时钟空闲电平和在哪个边沿采样；模式错了，数据看起来像"能通信但全错位"
`bits_per_word`	一次基本传输到底按 8 位、16 位还是别的宽度组织
3 线/4 线	3 线会把收发线合并，不能默认按标准 4 线去理解

DAC 例子里，课程故意让你看到 16bit 传输；OLED 例子里，大量命令和数据又是 8bit 传输。所以不要把"SPI 默认就是 8 位"当成铁律。

2. Linux 对象：controller/master、device、driver 各管什么

课程文档里大量使用 spi_master 这个名字；后面的 slave mode 文档又会提到 spi_controller。对初学者来说，可以先这样记：

对象	它是什么	你要抓住什么
`spi_controller` / `spi_master`	SPI 控制器对象	提供总线传输能力，决定怎么拉时钟、怎么切片选、怎么搬数据
`spi_device`	挂在某个控制器下的一个具体 SPI 设备	记录片选号、模式、最大频率、字宽等
`spi_driver`	某类 SPI 设备的驱动	它不自己造总线，只是告诉内核"这个设备该怎么用 SPI 说话"

所以这章真正的模型是：

SPI 控制器驱动 提供传输能力
SPI 设备驱动 使用这份能力访问具体外设

3. 设备树：谁在父节点，谁在子节点

SPI 的设备树层次很适合拿来训练"总线脑子"：

层级	常见属性	含义
控制器节点	`compatible`、`#address-cells`、`#size-cells`、`cs-gpios`	描述 SPI 控制器本身以及片选资源
设备子节点	`compatible`、`reg`、`spi-max-frequency`	描述挂在该控制器下的一个 SPI 设备
设备专属属性	比如 `dc-gpios`	补充这个外设自己的额外控制脚

拿这章的 STM32MP157 实验来说，OLED 和 DAC 都是挂在 spi5 下的子节点。reg = <0>、reg = <1> 不是寄存器地址，而是"这是第几个片选"。

4. `spidev`：它是验证工具，不是最终答案

spidev 这章非常重要，但初学者最容易把它学偏。

它的价值是：

快速验证设备树和硬件接线
让用户态用 read/write/ioctl 先把 SPI 路打通
在你还没写设备驱动前，先确认协议、模式、频率、片选是不是正确

它的局限也很明确：

它是通用桥接层，不理解具体设备协议语义
课程文档明确指出它不支持中断，也只支持同步操作
真到设备功能复杂时，还是要落回专用 spi_driver

所以正确姿势是：先用 spidev 验证，再写自己的设备驱动；不要把 spidev 当成所有 SPI 设备的最终方案。

5. `spi_transfer` 和 `spi_message`：这是后半章的关键抽象

这一章进入设备驱动和 SPI master 驱动后，最重要的两个结构体就是它们：

对象	它是什么	你要抓住什么
`spi_transfer`	一段具体传输	关心 `tx_buf`、`rx_buf`、`len`
`spi_message`	由多个 `spi_transfer` 组成的一次完整请求	让多个传输按顺序执行

为什么这两个对象重要？

SPI 一次传输是"发多少，就同时收多少"
很多设备访问不是"一次 write 就结束"，而是"先发命令，再发数据，或先发命令，再读数据"
所以 Linux 用 message -> transfer 这层结构去组织一次完整事务

你只要抓住一条直觉：transfer 是片段，message 是事务。

6. 设备驱动：DAC 和 OLED 的价值不一样

这章用两个外设来讲 SPI 设备驱动，很有代表性：

设备	学习价值
DAC	最小的 SPI 设备协议例子，能让你专注看位宽、时序和数据格式
OLED	设备更复杂，除了 SPI 传输外，还要处理命令/数据区分、显存映射和额外 GPIO

所以正确顺序一定是：

先学 DAC，再学 OLED

原因很简单：DAC 让你先把"SPI 事务"和"设备协议打包"学会；OLED 则把"设备树 + GPIO + SPI + 显示缓冲"一起带出来。

7. framebuffer 改造：这是"设备驱动"升级成"子系统接口"

OLED 原始驱动的思路是：应用知道 OLED 页地址、列地址、字模格式，然后通过驱动发命令。

framebuffer 改造后的思路是：

驱动在内核里分配 fb_info
应用面对的是 /dev/fbX
应用往 framebuffer 写像素
驱动线程再把 framebuffer 的布局转换成 OLED GDDRAM 需要的布局，通过 SPI 周期性刷新

这一步的意义非常大：驱动不再要求应用懂 OLED 协议，而是把 SPI OLED 包装成 Linux 里的一个通用显示设备。

8. SPI master/slave：这里讨论的是控制器角色，不是设备驱动角色

这一节默认归到扩展线，建议在前面的"过关线"和"提升线"都跑通以后再看。

这是这章最后一个大坑。

很多人会把下面两个概念混在一起：

SPI Slave Driver：通过本机的 SPI master 去访问外部 SPI 从设备
SPI Slave Mode：让本机的 SPI 控制器自己变成"被别人访问的从设备"

这完全不是一回事。

本章前半段写 DAC/OLED 驱动时，你写的是 SPI 设备驱动 。

本章后半段写 virtual_spi_master.c 时，你写的是 SPI 控制器驱动 。

讲 slave mode 时，又是在讨论 控制器工作角色。

资料、实验、源码的推荐顺序

这是最适合初学者的一条可执行路径：先看什么，再做什么实验，再读哪些源码。

阶段	所在线	先看什么	再做什么实验	再读哪些源码	重点观察什么	通过标志 / 成功信号
1	过关线	`01` `02` `03`	暂时不做实验	暂时不读代码	先把协议、控制器、设备、驱动三层关系讲清	能口头解释 `controller/device/driver` 各自负责什么
2	过关线	`04`	检查 SPI 控制器节点和子节点写法	暂时不读代码	父节点是控制器，子节点是设备；`reg` 是片选号	能看懂 `spi5` 下面为什么能挂出 DAC/OLED 子节点
3	过关线	`05` `06` `07`	用 `spidev` 跑 DAC	`02_dac_use_spidev/dac_test.c`	`SPI_IOC_MESSAGE` 如何组织一次 16bit 事务	系统里出现 `/dev/spidevB.D`；`dac_test` 能正常打开设备并打印返回值；示波器或模块输出随输入值变化
4	过关线	`08` `09` `10`	用 `spidev` 跑 OLED	`04_oled_use_spidev_ok/spi_oled.c`	用户态怎么同时管 SPI 和 `DC` GPIO	`/dev/spidevB.D` 可用；OLED 能点亮、清屏或显示测试文字/汉字
5	过关线	`11` `12` `13`	加载 DAC 专用驱动并测试	`06_dac_use_mydrv_ok/dac_drv.c`、`06_dac_use_mydrv_ok/dac_test.c`	`spi_driver` 的 `probe`、字符设备接口、`spi_sync`	驱动加载后出现 `/dev/100ask_dac`；`dac_test /dev/100ask_dac <val>` 能运行并返回预期数值
6	过关线	`14` `15`	加载 OLED 专用驱动并测试	`08_oled_use_mydrv_ok/oled_drv.c`、`08_oled_use_mydrv_ok/spi_oled.c`	`dc-gpios` 怎么从设备树进入驱动，命令/数据怎么分流	驱动加载后出现 `/dev/100ask_oled`；执行测试程序后 OLED 有稳定显示内容
7	提升线	`16` `17`	跑 framebuffer 版本 OLED	`10_oled_framebuffer_ok/oled_drv.c`、`03_freetype_show_font_angle/freetype_show_font_angle.c`	`fb_info`、内核线程、显存格式转换	`insmod` 前后 `ls /dev/fb*` 数量变化；出现新的 `/dev/fbX`；`freetype_show_font_angle` 能把内容画到屏上
8	扩展线	`18` `19` `20`	加载老方法 virtual master，跑 `spi_test`	`12_spi_master_old_ok/virtual_spi_master.c`、`12_spi_master_old_ok/virt_spi_master.dts`、`12_spi_master_old_ok/spi_test.c`	`master->transfer`、队列、完成回调	驱动加载后出现新的 `/dev/spidev*`；`spi_test /dev/spidev32765.0 500` 之类命令能正常返回，不报 `SPI_IOC_MESSAGE` 错误
9	扩展线	`21` `22`	加载新方法 virtual master，跑 `spi_test`	`14_spi_master_new_ok/virtual_spi_master.c`、`14_spi_master_new_ok/virt_spi_master.dts`、`14_spi_master_new_ok/spi_test.c`	`spi_bitbang`、`txrx_bufs`、等待完成	驱动加载后同样能生成新的 `/dev/spidev*`；`spi_test` 能正常跑通，说明 bitbang 路径已接上 SPI Core
10	扩展线	`23` `24`	以讲义分析为主	本地 A7 目录没有对应 slave 示例，先按讲义理解角色切换	分清 slave handler、slave controller、master/slave 等待机制不同	能明确说出"访问外部从设备"和"本机进入 slave mode"是两条不同链路

最短实验顺序

如果你的时间有限，建议只保留下面 6 步：

先用 spidev 跑 DAC，理解 16 位数据格式和 SPI_IOC_MESSAGE
再用 spidev 跑 OLED，理解为什么还要额外控制 DC 引脚
再读并运行 DAC 专用驱动，确认 spi_driver 怎么替代 spidev
再读并运行 OLED 专用驱动，确认设备树专属属性怎么进驱动
再读 framebuffer 版 OLED，理解为什么显示类设备往往最后要接到子系统接口
把 master/slave 留到最后，当成扩展线，不要反过来卡住前面的过关路径

源码地图：每段代码到底在教什么

这一章最有效的做法，不是把所有代码都看完，而是让每份源码只回答一个问题。

1. `02_dac_use_spidev/dac_test.c`

它回答的问题是：用户态怎样最直接地构造一次 SPI 事务。

建议重点看：

open("/dev/spidevB.D")
struct spi_ioc_transfer
ioctl(fd, SPI_IOC_MESSAGE(1), xfer)
发送前如何把 10bit DAC 数值打包成 16bit 数据

这份代码是全章最小的"SPI 协议 -> Linux API"闭环。

2. `04_oled_use_spidev_ok/spi_oled.c`

它回答的问题是：当 SPI 设备除了总线本身，还依赖一个额外 GPIO 时，用户态要多做什么。

建议重点看：

dc_pin_init
oled_set_dc_pin
write(fd_spidev, buf, len)
OLED_DIsp_Set_Pos、OLED_DIsp_Test

这份代码很适合建立一个直觉：SPI 只负责时钟同步传输，不负责帮你自动区分"这是命令还是数据"。

3. `06_dac_use_mydrv_ok/dac_drv.c`

它回答的问题是：专用 SPI 设备驱动最小长什么样。

建议重点看：

spidev_probe
spi_register_driver
spi_message_init
spi_message_add_tail
spi_sync
copy_from_user/copy_to_user

这份代码把"用户态直接调 spidev"改造成了"用户态只跟字符设备说话，驱动内部再发 SPI"。

4. `08_oled_use_mydrv_ok/oled_drv.c` + `08_oled_use_mydrv_ok/spi_oled.c`

它们回答的问题是：一个稍复杂的 SPI 设备驱动，怎么同时处理 SPI 传输、GPIO 控制和用户接口。

建议重点看：

驱动里的 gpiod_get
oled_write_cmd_data
spidev_ioctl
spidev_write
应用里的 OLED_IOC_INIT、OLED_IOC_SET_POS

这一步你会看到：设备树里的 dc-gpios 不只是"多一个属性"，而是直接改变驱动的硬件控制路径。

5. `10_oled_framebuffer_ok/oled_drv.c`

它回答的问题是：为什么要把 SPI OLED 驱动升级成 framebuffer 驱动。

建议重点看：

framebuffer_alloc
register_framebuffer
myfb_ops
kthread_run(oled_thread_func, ...)
oled_thread_func 里怎样把 framebuffer 数据重排成 OLED 需要的列页格式

这份代码是本章最值得反复读的源码之一，因为它把"面向设备协议"升级成了"面向 Linux 子系统接口"。

6. `12_spi_master_old_ok/virtual_spi_master.c`

它回答的问题是：老方法写 SPI master 驱动时，master->transfer 到底在做什么。

建议重点看：

spi_alloc_master
master->transfer = spi_virtual_transfer
工作队列里如何从 master->queue 取出 spi_message
完成回调 mesg->complete

读这份代码时，重点不要放在"它没真的驱动硬件"，而要放在"SPI Core 期望控制器驱动怎么完成一个 message"。

7. `14_spi_master_new_ok/virtual_spi_master.c`

它回答的问题是：为什么新方法更强调 spi_bitbang 和单个 transfer 的处理。

建议重点看：

spi_alloc_master(... sizeof(struct spi_bitbang))
spi_master_get_devdata
g_virtual_bitbang->txrx_bufs
spi_bitbang_start
wait_for_completion_timeout

这份代码让你看到：新方法并不是推翻前面的模型，而是把控制器驱动和 SPI Core 的协作方式规范化了。

初学者最容易混淆的点

混淆 1：spi_master、spi_controller 是不是两套东西？
不是。课程前半段多用 spi_master 这个历史名字；后面 slave mode 文档会强调它已经演进成更通用的控制器概念。
混淆 2：spidev 是不是 SPI 设备驱动？
严格说它是通用用户态接口桥。它能帮你验证硬件，但它并不知道 DAC/OLED 的业务语义。
混淆 3：reg = <1> 是不是寄存器地址？
不是。在 SPI 设备树子节点里，它通常表示片选号。
混淆 4：SPI "读"是不是就不用"写"？
不是。SPI 是同步移位，总线动起来时一定同时有收和发；只不过你有时忽略收到的数据，有时忽略发出的占位数据。
混淆 5：spi_write 和 spi_sync 是不是谁都能乱用？
不能。简单接口适合简单事务；一旦是"先写命令再读数据"或多段事务，就要回到 transfer/message。
混淆 6：OLED 驱动里为什么还要 GPIO？
因为 SPI 只解决串行数据传输，像 OLED 的 DC 这类协议外控制脚，仍然需要额外 GPIO 管理。
混淆 7：framebuffer 改造是不是只是"多注册一个设备节点"？
不是。它改变的是驱动对外提供的抽象层次，从"会操作 OLED 命令集"变成"提供通用显示缓冲接口"。
混淆 8：本章后半段的 SPI master/slave，是不是还在讲 DAC/OLED 这种外设驱动？
不是。那时讨论的重点已经从"设备驱动"切换到"控制器驱动"和"控制器角色"。
混淆 9：SPI Slave Driver 和 SPI Slave Mode 是不是一回事？
不是。前者是"我去访问外部从设备"；后者是"我自己变成从设备，被别人访问"。
混淆 10：硬件片选和软件片选有没有本质差别？
有。设备树里 cs-gpios 说明片选可能由 GPIO 模拟；而某些控制器也可能使用硬件片选逻辑。调试片选问题时，这个差别必须先想清楚。

学完这一章后，应该能做到什么

学完 11_SPI，你至少应该能独立做到这些事：

能解释 SPI 协议最基本的时序概念：模式、片选、位宽、全双工
能看懂一个 SPI 设备树节点，并知道控制器节点和设备子节点分别在描述什么
能用 spidev 快速验证一个 SPI 外设是否接通
能看懂 spi_transfer、spi_message，知道什么时候该用简单接口，什么时候该组织多段事务
能写出一个最小的 spi_driver，在 probe 里拿到 spi_device 并发起同步传输
能理解为什么 OLED 这类设备经常还需要额外 GPIO
能理解 framebuffer 改造的价值，知道它不是"多包一层"，而是把设备接进通用显示接口
能分清 SPI 设备驱动和 SPI 控制器驱动
能读懂课程给出的 old/new 两种 SPI master 驱动框架
能说清楚 SPI master、SPI slave device、SPI slave mode 三者不是一回事

如果你读完后仍然只能记住"DAC 发 2 字节、OLED 发很多字节"，那说明你还停留在"例子记忆"阶段；

如果你已经能把这条链路说顺：

设备树创建设备 -> spi_driver probe -> 构造 transfer/message -> 控制器驱动完成传输 -> 对复杂设备再接入 framebuffer 或切到 master/slave 角色视角

那这一章就算真正学进去了。

12_USB 学习总结

TL;DR：这一章真正要学会的，不是"会读一个 USB 鼠标"或者"会跑一个 Gadget 示例"，而是把 USB 的两种视角彻底拆开。站在 Host 这边，要看懂 枚举 -> 描述符 -> interface/endpoint -> libusb -> usb_driver -> URB；站在 Device/Gadget 这边，要看懂 OTG 角色切换 -> UDC -> Gadget/composite -> configfs -> function/functionfs -> zero/serial/adb。两条线一旦混在一起，初学者就很容易把"谁在发起传输""谁在匹配驱动""谁在提供描述符"全部弄乱。

章节定位

12_USB 是整套驱动课里第一章明显要求你同时站在"总线主机"和"外设设备"两边思考的内容。

前面的 05_Input、09_UART、11_SPI，虽然也涉及总线和子系统，但你大多还是围绕"板子上已经存在的设备，怎么把它接进 Linux"来学习。到了 USB，这个思路不够了，因为你必须同时理解：

设备不是板子启动时就固定存在的，它可能随时插入、拔出
设备不是先有驱动、后有识别，而是先被 Host 枚举出来，Linux 才知道它有哪些 interface，可以匹配哪些驱动
同一个 OTG 口，板子既可能做 Host，也可能做 Device
USB 鼠标驱动会回到 Input 子系统，USB 串口 Gadget 又会回到 TTY/UART 的老知识点

它和前后章节的关系，可以这样把握：

往前承接 05_Input：本章的 usbmouse_as_key 不是直接读 GPIO，而是把 USB 鼠标数据转换成 Input 事件。
往前承接 09_UART：g_serial 最终在板子侧变成 /dev/ttyGS0，在 PC 侧变成 /dev/ttyACM0，本质上是在复用你已经见过的 TTY 心智模型。
往前承接 11_SPI：SPI 设备往往是板上固定连线的；USB 设备则是热插拔、先枚举再匹配，更能体现总线框架的意义。
往后承接 13_V4L2：以后看 USB 摄像头时，你会继续遇到 interface、endpoint、描述符、等时传输这些概念。

一句话概括：这一章是在解释 Linux 如何把"插上来的一个 USB 世界"，变成内核里可识别、可匹配、可传输、可模拟的设备模型。

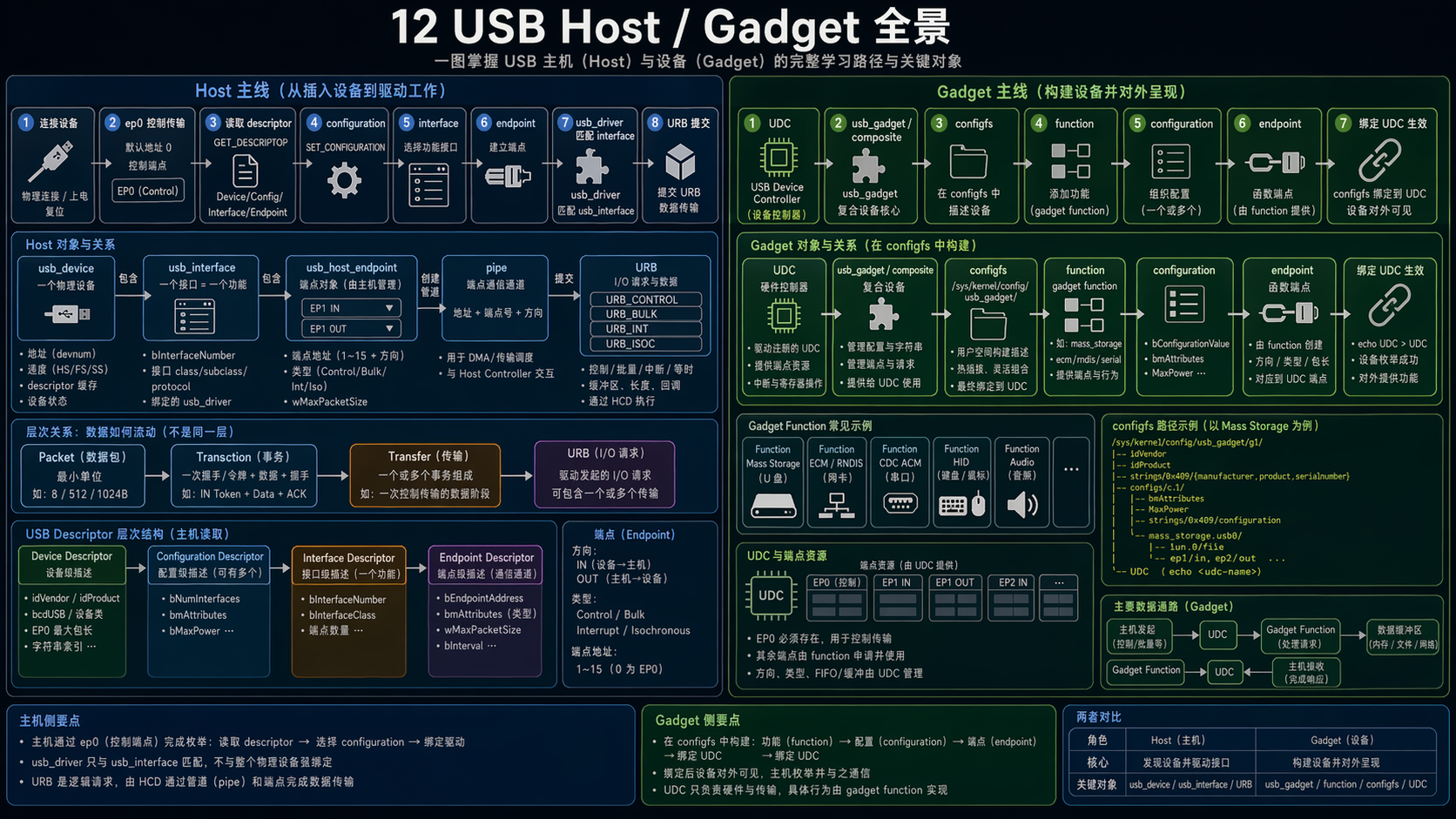

学习主线总览

这章必须强行拆成两条线来学：

主线	你站在哪一边	要解决的问题	对应资料/示例
Host 主线	PC/开发板作为主机	设备为什么一插上就能被识别？描述符是怎么被读出来的？为什么 `usb_driver` 匹配的是 `interface`？	`02`~`09`，`02_libusb_mouse_sync`，`03_libusb_mouse_async`，`04_usbmouse_as_key`
Gadget 主线	开发板作为 USB Device	开发板为什么能"伪装成" zero/串口/ADB 设备？描述符是谁提供的？数据通过哪些 endpoint 传？	`10`~`15`，`05_libusb_zero`，`06_gadget_serial`，`07_adb`

如果你只记一条最短学习路径，请记住：

Host 发现设备 -> ep0 枚举 -> 读取描述符 -> 选配置 -> 生成 usb_interface -> libusb/usb_driver 访问 endpoint

和

OTG 判定角色 -> UDC 进入 Device 模式 -> Gadget 提供描述符 -> Host 枚举 -> function 申请 endpoint -> Host 发起读写

核心概念与关键链路

先把高频术语钉住

术语	初学者应该怎么理解
枚举（enumeration）	Host 发现新设备后，在 `endpoint 0` 上用控制传输读设备信息、分配地址、读取完整描述符、选择配置的过程。没有这一步，后面的驱动匹配都无从谈起。
endpoint	设备里的数据端点。除了 `ep0` 是双向控制端点外，其他端点通常都是单向的，并且带有类型：control、bulk、interrupt、isochronous。
interface	一个 USB 设备里的"逻辑功能单元"。一个物理设备可以有多个 interface，所以 Linux 里的 `usb_driver` 通常匹配的是 `usb_interface`，不是整个 `usb_device`。
descriptor	设备用格式化数据描述自己的方式。常见有 device/configuration/interface/endpoint/string descriptor。Host 先读这些描述符，才知道设备"是什么"和"怎么跟它通信"。
pipe	Host 软件里对 endpoint 的访问句柄。内核里常见 `usb_rcvintpipe`、`usb_sndbulkpipe` 这类宏，本质上是在描述"对哪个端点、按什么方向、用什么类型传输"。
URB	`USB Request Block`，内核里的一次 USB 传输请求。驱动分配、填充、提交 URB，完成后在回调里继续处理或重提。
UDC	`USB Device Controller`。开发板作为 USB Device 时，真正负责 endpoint 收发的底层控制器。STM32MP157 讲义里重点落在 `dwc2`。
gadget function	Gadget 侧的功能模块，可以理解为"我要把自己暴露成什么接口/功能"。比如 `acm`、`loopback`、`sourcesink`、`ffs.adb`。

packet / transaction / transfer / URB 最小层级对照

这一组概念很容易混。最短记法是：前 3 个是 USB 协议线上发生的层级，URB 是 Linux 内核里组织一次 USB 请求的软件对象。

层级	它是什么	典型例子	最容易混淆的点
packet	总线上的一个包	token/data/handshake 包	一个 packet 只是一次片段，不等于一次完整的数据请求
transaction	由若干 packet 组成的一次事务	`OUT token + DATA0 + ACK`	transaction 才开始像"一次真正传输动作"
transfer	驱动/协议视角的一次传输	control transfer、bulk transfer、interrupt transfer	一个 transfer 可能由一个或多个 transaction 组成
URB	内核里的 USB 请求对象	驱动里分配、填充、提交的 `struct urb`	URB 不等于 USB 线上一个包，它是软件里描述"一次请求"的容器，底层会再拆成 transaction 和 packet

主线一：Host / 枚举 / 描述符 / libusb / 设备驱动

Host 视角最关键的链路是：

设备接入 -> root hub 发现 -> ep0 控制传输 -> 读取描述符 -> 分配地址 -> 选择配置 -> 为每个 interface 创建设备模型 -> 匹配 usb_driver 或交给 libusb

1. 为什么一插上就"能看见设备"

02_USB系统硬件框架和软件框架.md 和 03_软件工程师眼里的USB电气信号.md 解决的是起点问题：

USB 系统里，Host 这边带着 root hub，它可以理解为"USB 控制器内部自带的那个最顶层 Hub"，新设备最先是被它发现的
新设备接入时，D+/D- 的电平变化会被 Host 感知
Host 会复位设备、判断速率、开始在默认地址 0 上和它通信

这部分对软件工程师来说，不需要死背电气细节。真正要记住的是：USB 不是"驱动主动扫描某个寄存器"，而是 Host 先从总线层面发现有新设备。

2. 枚举到底在做什么

05_USB描述符.md 里最重要的不是描述符字段表，而是枚举过程示例。初学者至少要把下面 5 步记熟：

步骤	Host 做什么	目的
1	用控制传输读取设备描述符前 8 字节	先知道 `bMaxPacketSize0`，也就是 `ep0` 一次能收多大
2	发送 `SET_ADDRESS`	给新设备分配正式地址，不再用默认地址 `0`
3	重新读取完整设备描述符	获取 VID/PID、配置个数等完整身份信息
4	读取配置描述符树	一次拿到 configuration/interface/endpoint 关系
5	选择某个配置	让设备进入工作状态，后续才能按 interface/endpoint 通信

这里最重要的心智模型是：

描述符不是驱动代码，它只是设备的自我说明书
枚举不是驱动匹配，它发生在驱动匹配之前
真正的数据收发，大多发生在枚举完成之后的其他 endpoint 上

3. endpoint、interface、descriptor 之间是什么关系

这章里很多混乱，其实都来自没把这棵树看清：

一个 USB 设备 -> 一个或多个 configuration -> 每个 configuration 下有多个 interface -> 每个 interface 下有多个 endpoint

对 Linux 驱动开发者来说，要特别注意两点：

一个物理 USB 设备可能有多个 interface，所以一个设备可以同时表现出多个功能。
usb_driver.probe() 的参数是 struct usb_interface *，这说明驱动经常是按 interface 匹配的。

08_USB设备驱动模型.md 明确强调了这一点，而 02_libusb_mouse_sync/readmouse.c 也在用同样的思路遍历：

先拿配置描述符
再看某个 interface 的 bInterfaceClass、bInterfaceProtocol
再从这个 interface 里找到目标 endpoint

4. libusb 是最好的第一层验证

这章的 Host 主线，最正确的实验入口不是一上来写内核驱动，而是先用 libusb 在用户态把设备"看清楚"。

06_libusb的使用.md 和 07_使用libusb读取鼠标数据.md 对应的源码角色非常明确：

02_libusb_mouse_sync/readmouse.c
重点看：libusb_get_device_list、libusb_get_config_descriptor、libusb_open、libusb_claim_interface、libusb_interrupt_transfer
其中 claim interface 可以直白理解为"先把这个 USB 功能接口的使用权拿到自己手里"，避免和内核原有驱动同时操作它。
你会看到"按描述符找 HID 鼠标"和"按中断 IN endpoint 读数据"的完整闭环。
03_libusb_mouse_async/readmouse.c
重点看：libusb_alloc_transfer、libusb_fill_interrupt_transfer、libusb_submit_transfer、libusb_handle_events_timeout
这个版本比同步版更接近内核里 URB 的思维方式，因为它也是"提交请求，完成后回调，再重提"。

这里建议你刻意建立一个类比：

libusb_interrupt_transfer：像是"用户态同步版的现成收发函数"
libusb_transfer + callback：像是"用户态版的异步请求对象"
URB + complete callback：是内核里的正式形态

5. 设备驱动主线最后落到 `usb_driver + URB + Input`

09_编写USB鼠标驱动程序.md 配套的 04_usbmouse_as_key 是本章 Host 主线最关键的源码。

推荐对照着看两个文件：

04_usbmouse_as_key/usbmouse.c
这是标准 USB 鼠标驱动思路的参考版，帮你建立"成熟驱动长什么样"的感觉。
04_usbmouse_as_key/usbmouse_as_key.c
这是课程为了教学改写的版本，重点不是鼠标本身，而是让你看清整条链路：
- usb_device_id 决定支持哪些 interface
- probe 里拿到 usb_interface，检查中断 IN endpoint
- 分配 DMA buffer 和 URB，这里的 DMA buffer 可以理解为"一块适合 USB 控制器直接读写的内存"，这样可以少做一次中间拷贝
- 注册 input_dev
- 在 open 里 usb_fill_int_urb + usb_submit_urb
- 在 URB 回调里解析鼠标数据，并上报 KEY_L、KEY_S、KEY_ENTER

从学习迁移的角度说，这段代码真正教你的不是"鼠标变键盘"，而是：

USB 总线识别 -> usb_driver probe -> 找 endpoint -> 提交 URB -> 回调里接上其他子系统

这正是以后看 U 盘、网卡、摄像头、串口类 USB 驱动时最常见的骨架。

主线二：OTG / Gadget / configfs / function / 实例

Gadget 视角最关键的链路是：

OTG 判定角色 -> UDC 提供 endpoint 能力 -> Gadget/composite 提供描述符和控制处理 -> function 申请 endpoint 并排队请求 -> Host 来枚举和读写

1. 先别急着写 Gadget，先搞清谁是 Host、谁是 Device

10_OTG硬件监测电路.md 的作用，是防止你在后半章一开始就迷路。

它强调两件事：

Micro USB 用 ID 引脚判定角色，Type-C 用 CC1/CC2 判定角色
角色不只是软件概念，还关系到 VBUS 该由谁供电

所以一个非常常见的误区是：以为"把某个驱动装上去"就能让板子变成 Device。

不够。前提是硬件角色得对，UDC 得真的工作在 Device 模式。

2. Gadget 的本质：给 Host 造出一个"像真设备一样的描述符树和数据通路"

11_Gadget驱动程序框架.md 是后半章最核心的总图。它解决的是两个问题：

Gadget 设备如何"表示自己"
Gadget 设备如何"收发数据"

初学者可以先不深挖所有内核结构体，只记住这几层：

层次	作用
UDC	底层 USB Device Controller，真正提供 endpoint 收发能力
usb_gadget / composite	处理中断、标准请求、描述符组织、控制传输通路
function	具体功能模块，决定 interface/endpoint 需求和数据逻辑

这章里最值得建立的直觉是：

Host 侧是"先读描述符，再决定怎么访问你"
Gadget 侧是"先把描述符和 endpoint 准备好，等 Host 来问、来读、来写"

也就是说，Gadget 从来不是主动发起总线传输的一方。

3. zero 是理解"描述符决定你长什么样"的最佳样例

12_Gadget应用实例之zero.md 对应 05_libusb_zero/zero_app.c，这是后半章最值得先做的实验。

它的价值很高，因为它把 Gadget 和 Host 两边一次性串起来了：

板子侧装 g_zero，让自己暴露出 loopback 或 sourcesink 功能
PC 侧运行 zero_app.c
zero_app.c 会：
- 通过 VID/PID 打开设备
- 列出不同配置的 bConfigurationValue
- 选择配置
- 读取 active config descriptor，也就是"当前已经被设备选中的那套配置描述符树"
- 找到 bulk IN/OUT endpoint
- 用 libusb_bulk_transfer 做读写验证

这比单看讲义更有用，因为你会实际看到：

同一个 Gadget 可以有多个 configuration
Host 真的是按当前配置去看到不同 interface/endpoint 的
"设备长什么样"不是 PC 端拍脑袋决定的，而是 Gadget 提供的描述符决定的

4. serial 是理解"Gadget 功能如何接上 Linux 既有子系统"的最佳样例

13_Gadget应用实例之serial.md 对应 06_gadget_serial/serial_send_recv.c。

这一组资料最适合和 09_UART 联动起来看，因为它说明了一个非常关键的事实：

板子侧，g_serial 不是生成一个"神秘 USB 文件"，而是让你得到 /dev/ttyGS0
PC 侧，会出现 /dev/ttyACM0
也就是说，USB Gadget 并没有绕开 Linux 的串口/TTY 认知，而是把 USB endpoint 进一步包装成了串口语义

serial_send_recv.c 非常朴素，但它恰好说明了学习重点：

不要把精力放在复杂协议上
就用最普通的 open/read/write
去感受"Gadget 功能最终如何在用户态变成熟悉的设备节点"

5. configfs 解决的是"怎么在运行时拼装一个 Gadget"

14_configfs的使用与内部机制.md 是后半章另一个分水岭。

你要先从使用角度把这套流程记住：

动作	configfs 里的对应操作
创建一个 Gadget	`mkdir /sys/kernel/config/usb_gadget/<name>`
设置设备身份	写 `idVendor`、`idProduct`、`strings/...`
创建配置	`mkdir configs/<name>.<num>`
创建功能	`mkdir functions/<func>.<instance>`
把功能挂到配置下	`ln -s functions/... configs/...`
绑定到 UDC，真正生效	`echo <udc> > UDC`

它和 sysfs 的差别也一定要记住：

sysfs 更像"内核对象的观察窗口"
configfs 更像"用户态驱动内核去创建配置对象"

所以在 Gadget 这一侧，configfs 解决的是"怎么拼装设备外形"，不是"怎么传业务数据"。

6. ADB 让你看到 configfs 还不够，functionfs 才能把端点交给用户态

15_Gadget应用实例之adb.md 和 07_adb/adbd.sh 是整章后半段最容易被看乱、但也最有价值的内容。

这里一定要分清两个名字：

configfs：决定这个 Gadget 有哪些 function、配置、字符串、VID/PID
functionfs：把某个 function 的 endpoint 暴露给用户态程序使用

07_adb/adbd.sh 这个脚本本身就值得精读，因为它几乎把整个流程写成了"操作手册"：

创建 g1
设置 idVendor、idProduct 和字符串描述符
创建 functions/ffs.adb
创建 configs/b.1
建立符号链接，把 ffs.adb 挂到配置里
mount -t functionfs adb /dev/usb-ffs/adb
启动 adbd
最后把 UDC 名字写入 UDC

这条线真正想教会你的，是下面这件事：

有些 Gadget 功能不是完全写死在内核里的，而是内核先把 endpoint 通道交给用户态，真正的协议逻辑由用户态守护进程完成。

这就是为什么 ADB 不能只理解为"又一个 configfs 配置例子"，它其实是：

configfs 负责拼 Gadget 外形 + functionfs 把 endpoint 交给 adbd + adbd 负责具体协议

应该重点读哪些文档和源码

先读这些文档

资料	作用	为什么必须先看
`02_USB系统硬件框架和软件框架.md`	建立 Host/Device/root hub 总图	不先分清角色，后面所有流程都会混
`04_USB协议层数据格式.md`	理解 packet / transaction / transfer	能帮你分清控制、批量、中断、等时传输到底在说什么
`05_USB描述符.md`	建立 descriptor 树和枚举过程	这是全章最核心的前置知识
`06_libusb的使用.md`	建立用户态访问 USB 的最短闭环	适合作为进入源码前的操作地图
`08_USB设备驱动模型.md`	建立 `usb_interface`、pipe、URB 心智模型	这是 Host 设备驱动部分的桥梁
`10_OTG硬件监测电路.md`	明确 OTG 角色切换前提	不然后半章容易把硬件前提忽略掉
`11_Gadget驱动程序框架.md`	建立 Gadget 的总图	是后半章的主心骨
`14_configfs的使用与内部机制.md`	建立运行时拼装 Gadget 的方法	后面看 ADB 时会用到

再盯这些配套源码

源码目录/文件	建议关注点	它解决什么问题
`source/A7/12_USB/02_libusb_mouse_sync/readmouse.c`	遍历配置描述符、识别 HID 鼠标、声明 interface、同步读取中断端点	让你第一次把"描述符"和"真实读数据"连起来
`source/A7/12_USB/03_libusb_mouse_async/readmouse.c`	`libusb_transfer`、回调、事件循环、多鼠标链表	让你理解异步收发和后续 URB 的相似性
`source/A7/12_USB/04_usbmouse_as_key/usbmouse.c`	参考驱动骨架	看标准 USB 鼠标驱动的成熟写法
`source/A7/12_USB/04_usbmouse_as_key/usbmouse_as_key.c`	`usb_driver`、`usb_device_id`、`probe`、DMA buffer、URB 回调、Input 上报	这是本章 Host 内核驱动的核心样例
`source/A7/12_USB/05_libusb_zero/zero_app.c`	选择配置、获取 active config descriptor、找 bulk endpoint、做读写	最适合理解 Gadget 描述符如何影响 Host 侧行为
`source/A7/12_USB/06_gadget_serial/serial_send_recv.c`	把 Gadget 串口当普通 TTY 用	帮你把 Gadget 和 UART/TTY 知识接上
`source/A7/12_USB/07_adb/adbd.sh`	configfs + functionfs + adbd 启动顺序	这是理解 ADB Gadget 的最短路径

实验前先确认

在进入实验顺序前，先把下面这些检查项过一遍。这样能避免你把时间浪费在"不是 USB 主线问题，而是环境没准备好"上。

检查项	怎么看	看到什么算正常
UDC 是否存在	`ls /sys/class/udc`	至少能看到一个 UDC 名字，比如 STM32MP157 上常见的 `49000000.usb-otg`；如果这里是空的，后面的 Gadget 绑定基本做不起来
configfs 是否可用	`mount -t configfs none /sys/kernel/config`，再 `ls /sys/kernel/config`	能看到 `usb_gadget` 目录；如果还没挂载，configfs 方式的 Gadget 实验无法开始
是否有旧 Gadget 残留	`ls /sys/kernel/config/usb_gadget`，必要时检查已有 `g1`、旧的 `functions`、`configs`	如果已经有出厂自带的 `adb` 或别人留下的 Gadget，先清理，否则新的 `serial`、`zero`、`ffs.adb` 容易冲突
OTG/枚举日志是否正常	`dmesg	tail -n 50`
Gadget 串口节点是否出现	`ls /dev/ttyGS0`	板子侧能看到 `/dev/ttyGS0`，说明 `g_serial` 至少已经把 Gadget 串口节点建出来了
PC 侧串口节点是否出现	在 PC 侧看 `dmesg` 或 `ls /dev/ttyACM0`	出现 `/dev/ttyACM0`，说明 Host 侧已经把 Gadget 串口识别成 ACM 设备
ADB 是否打通	`adb devices`	能列出板子序列号或设备项；如果列表为空，优先回头检查 configfs、functionfs 挂载、`adbd` 是否启动、UDC 是否已绑定

Linux 初学者常见卡点

卡点 1：把 USB 驱动理解成"匹配整个设备"。
不准确。很多 usb_driver 匹配的是 usb_interface，因为一个物理设备可以有多个功能接口。
卡点 2：把 endpoint 和 interface 混为一谈。
interface 是逻辑功能，endpoint 是数据通道；一个 interface 下面通常有多个 endpoint。
卡点 3：把"中断传输"理解成 CPU 中断。
USB 的 interrupt transfer 指的是一种周期性传输语义，不是说设备直接触发 CPU 硬件中断。
卡点 4：以为枚举就是读一下 VID/PID。
不够。枚举至少还包括读 ep0 包长、设置地址、读取完整配置树、选择配置。
卡点 5：以为描述符就是"设备驱动"。
不对。描述符只是设备自我描述的数据；驱动是 Host 侧根据这些信息做匹配和传输的代码。
卡点 6：分不清 libusb 和内核驱动的关系。
它们常常是在竞争同一个 interface 的所有权。libusb 访问前，往往要 detach 原内核驱动并 claim interface。
卡点 7：把 URB 当成 USB 线上真实的"一个包"。
不是。URB 是内核软件里的请求对象；底层真正上线传输时，会拆成 packet / transaction / transfer。
卡点 8：以为 Gadget 设备可以主动往总线上发数据。
不能这么理解。USB 总是由 Host 发起事务，Gadget 只是预先排队好 request，等待 Host 来读或写。
卡点 9：分不清 configfs 和 functionfs。
configfs 负责"拼装设备外形"，functionfs 负责"把某些 function 的 endpoint 暴露给用户态"。
卡点 10：以为 OTG 角色切换只是软件配置。
还取决于 ID/CC 检测和 VBUS 供电方向，硬件前提不成立，软件再配置也没用。

学完这一章后应该能做到什么

能用自己的话解释 USB 设备从插入到枚举完成的大致过程。
能看懂 device -> configuration -> interface -> endpoint 这棵描述符树。
能说明为什么 usb_driver.probe() 常常拿到的是 usb_interface *。
能读懂 libusb 示例代码里"枚举设备、认领 interface、读写 endpoint"的流程。
能看懂 usbmouse_as_key.c 这类 Host 驱动里 usb_device_id、URB、回调、Input 上报的基本骨架。
能解释 OTG、UDC、Gadget、configfs、function、functionfs 之间的大致分工。
能按顺序搭起一个简单的 Gadget 实验，并知道 zero、serial、adb 三个示例分别在验证什么。

如果把这章学扎实，后面你再看 USB 摄像头、USB 网卡、Android ADB、USB 串口，都会更容易抓住主线：先分清自己站在 Host 还是 Device 一边，再看描述符、接口、端点和数据路径。

STM32MP157 Linux驱动学习笔记（四）：典型总线与设备模型（SPI/USB）

11_SPI 学习总结

章节定位

命名澄清

学习主线建议

学习分层

SPI 关键层次与对象

1. 协议层：SPI 不是"只会发数据"

2. Linux 对象：controller/master、device、driver 各管什么

3. 设备树：谁在父节点，谁在子节点

4. spidev：它是验证工具，不是最终答案

5. spi_transfer 和 spi_message：这是后半章的关键抽象

6. 设备驱动：DAC 和 OLED 的价值不一样

7. framebuffer 改造：这是"设备驱动"升级成"子系统接口"

8. SPI master/slave：这里讨论的是控制器角色，不是设备驱动角色

资料、实验、源码的推荐顺序

最短实验顺序

源码地图：每段代码到底在教什么

1. 02_dac_use_spidev/dac_test.c

2. 04_oled_use_spidev_ok/spi_oled.c

3. 06_dac_use_mydrv_ok/dac_drv.c

4. 08_oled_use_mydrv_ok/oled_drv.c + 08_oled_use_mydrv_ok/spi_oled.c

5. 10_oled_framebuffer_ok/oled_drv.c

6. 12_spi_master_old_ok/virtual_spi_master.c

7. 14_spi_master_new_ok/virtual_spi_master.c

初学者最容易混淆的点

学完这一章后，应该能做到什么

12_USB 学习总结

章节定位

学习主线总览

核心概念与关键链路

先把高频术语钉住

packet / transaction / transfer / URB 最小层级对照

主线一：Host / 枚举 / 描述符 / libusb / 设备驱动

1. 为什么一插上就"能看见设备"

2. 枚举到底在做什么

3. endpoint、interface、descriptor 之间是什么关系

4. libusb 是最好的第一层验证

5. 设备驱动主线最后落到 usb_driver + URB + Input

主线二：OTG / Gadget / configfs / function / 实例

1. 先别急着写 Gadget，先搞清谁是 Host、谁是 Device

2. Gadget 的本质：给 Host 造出一个"像真设备一样的描述符树和数据通路"

3. zero 是理解"描述符决定你长什么样"的最佳样例

4. serial 是理解"Gadget 功能如何接上 Linux 既有子系统"的最佳样例

5. configfs 解决的是"怎么在运行时拼装一个 Gadget"

6. ADB 让你看到 configfs 还不够，functionfs 才能把端点交给用户态

应该重点读哪些文档和源码

先读这些文档

再盯这些配套源码

实验前先确认

推荐实验顺序

Linux 初学者常见卡点

学完这一章后应该能做到什么

4. `spidev`：它是验证工具，不是最终答案

5. `spi_transfer` 和 `spi_message`：这是后半章的关键抽象

1. `02_dac_use_spidev/dac_test.c`

2. `04_oled_use_spidev_ok/spi_oled.c`

3. `06_dac_use_mydrv_ok/dac_drv.c`

4. `08_oled_use_mydrv_ok/oled_drv.c` + `08_oled_use_mydrv_ok/spi_oled.c`

5. `10_oled_framebuffer_ok/oled_drv.c`

6. `12_spi_master_old_ok/virtual_spi_master.c`

7. `14_spi_master_new_ok/virtual_spi_master.c`

5. 设备驱动主线最后落到 `usb_driver + URB + Input`
