一、改造背景

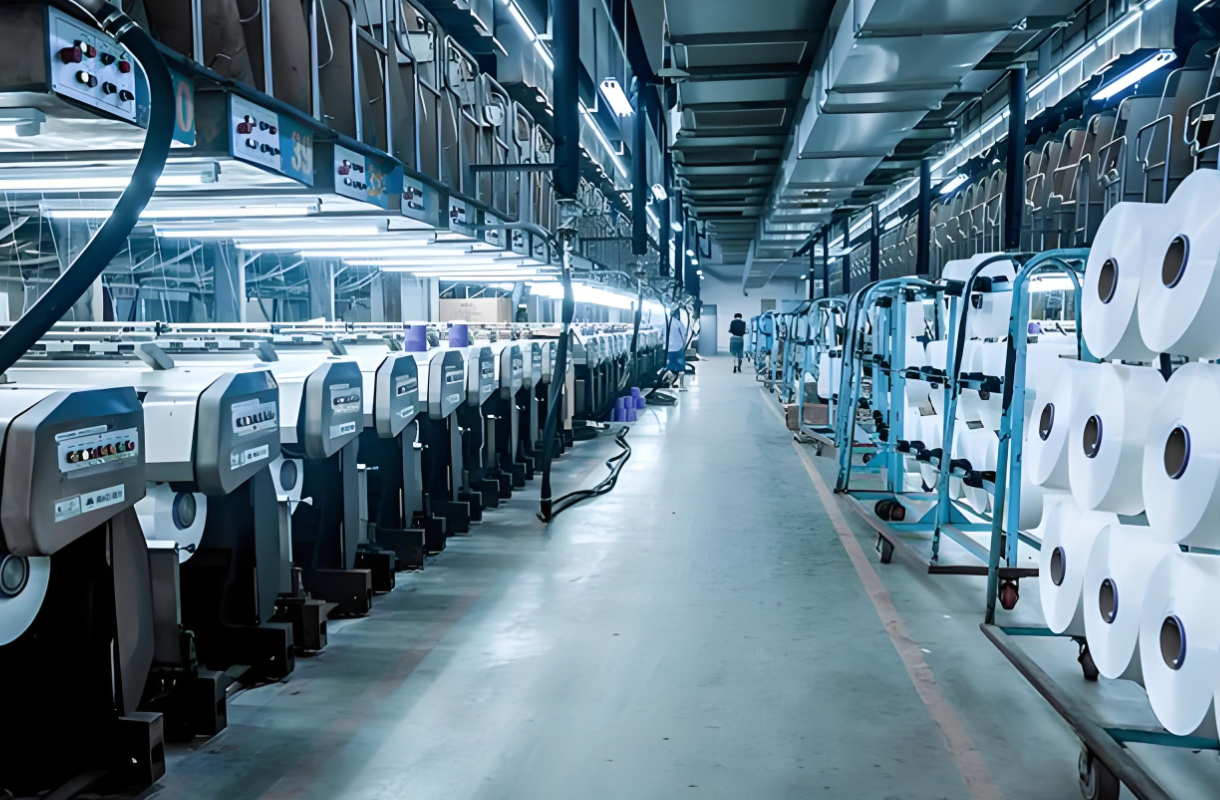

某化纤厂纺丝车间采用台达 DVP32ES00R2 PLC 作为螺杆挤出、纺丝、卷绕、牵引、温度闭环的控制核心，原系统通过 RS485 串口连接简易文本屏，仅支持温度显示与启停控制。随着化纤生产智能化与能耗管控要求提升，需要实时监控温度、压力、转速、张力、卷绕长度，并接入厂区 SCADA 监控平台。台达 DVP 无原生以太网口，无法满足数据远传与集中管控要求，整体更换成本高、改造周期长。最终采用远创智控 YC8000-DVP以太网通讯模块，实现稳定以太网升级，对接威纶触摸屏与厂区 SCADA 系统。
二、方案设计

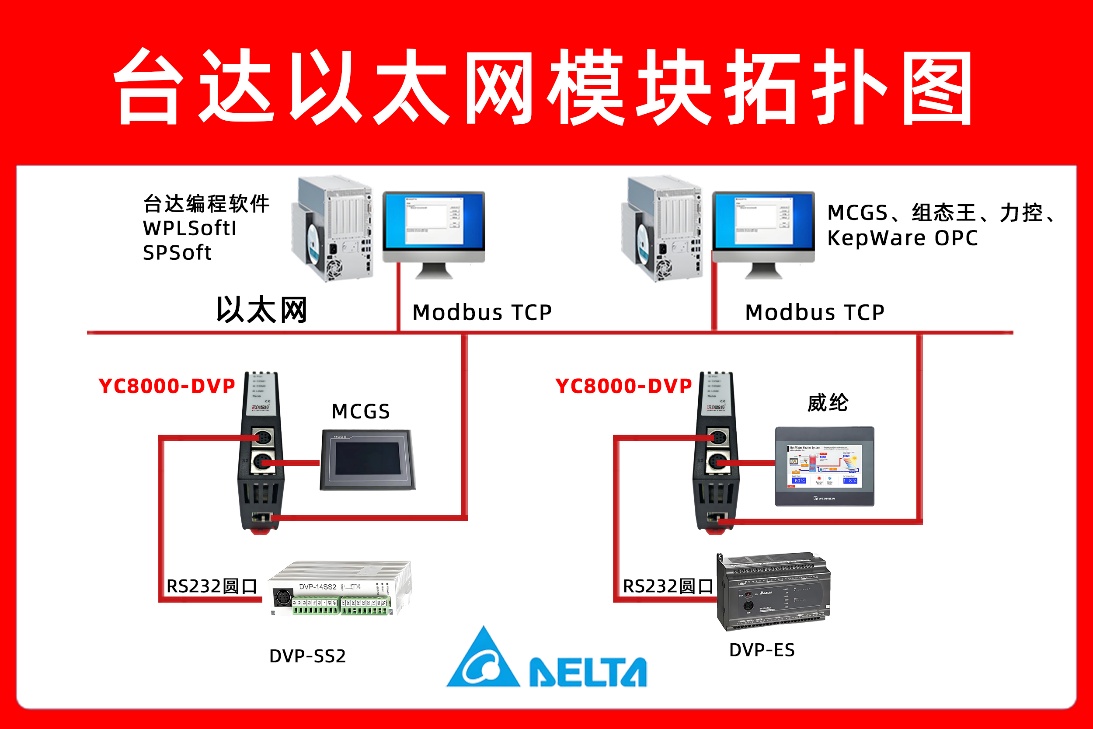

- 硬件拓扑
· 主控 PLC：台达 DVP32ES00R2，RS485 接口
· 触摸屏：威纶触摸屏，用于化纤工艺监控、参数设定、故障报警、能耗统计

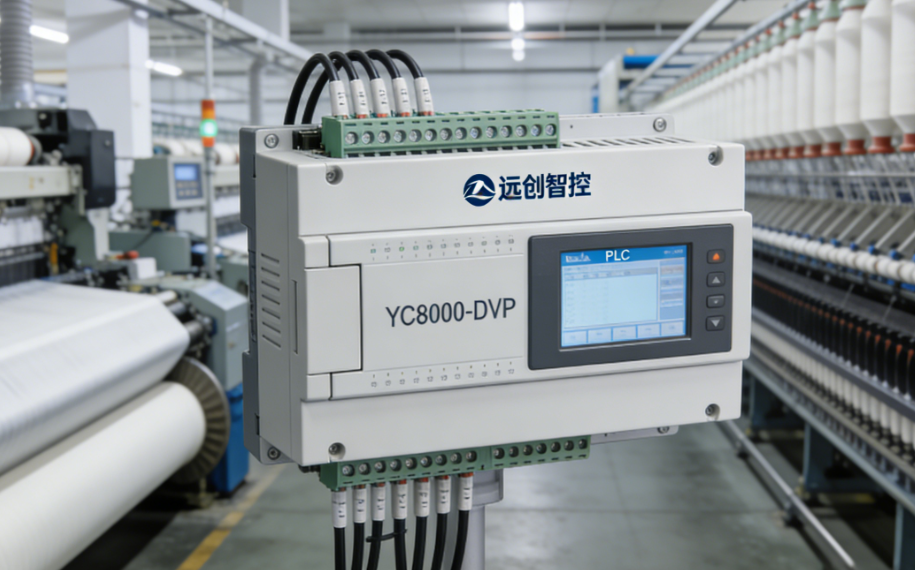

· 以太网模块：远创智控 YC8000-DVP 工业以太网通讯处理器
· 网络设备：工业抗干扰交换机，化纤生产网段 192.168.80.0/24
· 上位机：厂区 SCADA 监控计算机，用于集中监控、能耗分析、历史趋势、报表输出
- 接口连接
· YC8000-DVP 的 RS485 端子接入原有化纤产线控制总线，站号设为 7，波特率 19200bps
· 模块 RJ45 口接入工业交换机，IP：192.168.80.44，掩码 255.255.255.0
· 威纶触摸屏配置同网段 IP，通过以太网读取纺丝、卷绕、温度等参数
· SCADA 系统通过 ModbusTCP 采集温度、压力、转速、张力、运行状态等关键数据
三、YC8000-DVP 通讯处理器参数配置
-
设置 RS485 站号 7，数据刷新周期 8ms，扫描 D、M、X、Y 数据区
-
配置 EtherNet/IP 实例，映射纺丝温度、螺杆压力、卷绕转速到 CIP 地址段
-
配置 ModbusTCP 映射，D 区工艺数据映射到 40001 开始寄存器，状态位映射到 00001 开始线圈
-
下载配置，RUN 灯常亮、COMM 灯稳定闪烁表示通讯正常
四、威纶触摸屏画面组态
-
打开威纶 EasyBuilder Pro，新建化纤生产线监控项目
-
添加以太网驱动，指向 YC8000-DVP 模块 IP：192.168.80.44
-
建立标签：纺丝温度、螺杆压力、卷绕转速、丝条张力、运行状态、故障报警、产量计数
-
组态纺丝工艺流程画面、温度压力曲线、报警弹窗、权限管理、产量统计界面
-
下载工程至触摸屏，数据刷新 <120ms，满足化纤连续生产稳定监控要求
五、SCADA 集中平台对接验证
-
SCADA 通过 ModbusTCP（端口 502）实时采集全流程工艺数据与设备状态
-
远程下发温度设定、转速阈值、产量目标到 PLC，实现集中调控
-
通讯响应平均 <8ms，连续 96 小时无丢包、无延迟，满足化纤连续生产要求
-
异常自动记录，支持能耗分析、生产报表、历史曲线查询与导出
六、PLC 程序修改
YC8000-DVP 模块对原 PLC 控制逻辑完全透明，仅增加状态上传与产量统计指令，不改动原有温度闭环、联锁保护逻辑，停机改造时间短，生产风险极低。
七、经验总结
-
YC8000-DVP 双协议同时运行，适配威纶触摸屏本地监控与 SCADA 远程采集
-
直连 RS485 总线，免槽位、免改线，适合化纤高粉尘、强干扰现场改造
-
工业级抗干扰与高速传输，支持 Web 远程诊断，满足连续生产高可靠要求
-
低成本快速完成台达 DVP 以太网升级，实现化纤生产数字化、集中化管控
