一、行业背景与项目概况
1.1 行业背景与核心需求
随着制造业升级与环保法规趋严，人工喷涂因效率低、VOCs排放超标等问题逐步被自动化机器人喷涂替代。2025年中国喷漆机器人市场规模达68.3亿元，其中六轴机型占比73.5%，广泛应用于汽车零部件喷涂领域。机器人喷涂核心需求为：喷涂参数精准控制、PLC与触摸屏/上位机协同通讯、远程运维调试，且需适配车间防爆、防粉尘、强电磁干扰工况。欧姆龙CP1H系列PLC凭借高可靠性成为核心控制单元，但老旧型号仅含单一RS-232串口，无以太网接口，无法满足数字化通讯需求。
1.2 项目概况
本项目为华东某汽车零部件机器人喷涂车间升级工程，负责汽车保险杠、车门内饰板喷涂，核心配置：
-
核心控制：欧姆龙CP1H-XA40DT-D PLC，仅1路RS-232圆形DB9串口，控制机器人轨迹、涂料输送等，支持Hostlink、Modbus RTU协议，无法实现多设备并发通讯；
-
现场终端：Modbus TCP工业触摸屏，用于参数调试、状态监控，仅支持以太网通讯；
-
上位系统：工控机+SCADA系统，基于Modbus TCP协议，实现数据追溯、远程监控；
-
工况：24小时连续作业，存在涂料挥发气体、粉尘及强电磁干扰，对设备稳定性要求严苛。
1.3 项目核心目标
-
打通PLC与触摸屏、上位机通讯链路，实现三者双向并发通讯；
-
实现PLC程序远程下载调试，降低运维成本与停机时间；
-
不修改PLC原有程序，快速部署，减少停产影响；
-
保障复杂工况下稳定运行，实现工艺数据全流程追溯。
二、项目痛点、选型与实施过程
2.1 核心痛点
-
协议与接口壁垒：PLC采用RS-232串口+Hostlink/Modbus RTU协议，触摸屏、上位机采用Modbus TCP以太网协议 ，无法直接互联互通，且单串口无法支撑多设备并发，形成数据孤岛；
-
运维成本高：现场调试单次耗时超2小时，月均运维成本4200元，更换带网口PLC需投入7.5万元，停产5天以上，综合损失超16万元；
-
质量管控不足：参数人工手抄误差率3.6%，参数同步滞后，产品合格率仅92%，返工成本高。
2.2 方案选型

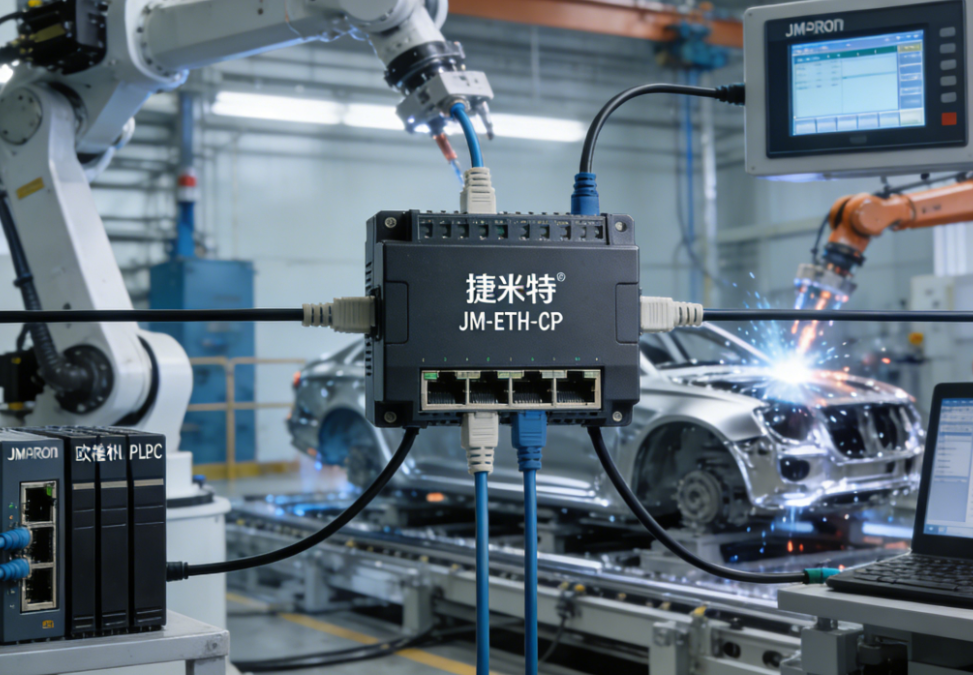

选用捷米特JM-ETH-CP以太网模块作为核心转换设备，专为欧姆龙CP1H系列PLC设计，优势如下：
- 接口兼容：集成RS-232圆形串口与RJ45以太网口，支持32个TCP连接，解决串口匮乏与并发问题；
2.协议转换 ：作为高性能以太网转换器，内置串口转以太网、以太网桥接器功能，实现Hostlink/Modbus RTU与Modbus TCP协议双向透传，无需额外编程；
-
工业级可靠：导轨安装，工作温度0-60℃，防尘、抗干扰、防爆，MTBF超10万小时，适配喷涂工况；
-
便捷运维：支持WEB配置与专用工具，自动识别PLC参数，支持远程程序下载，操作简易。
2.3 实施过程

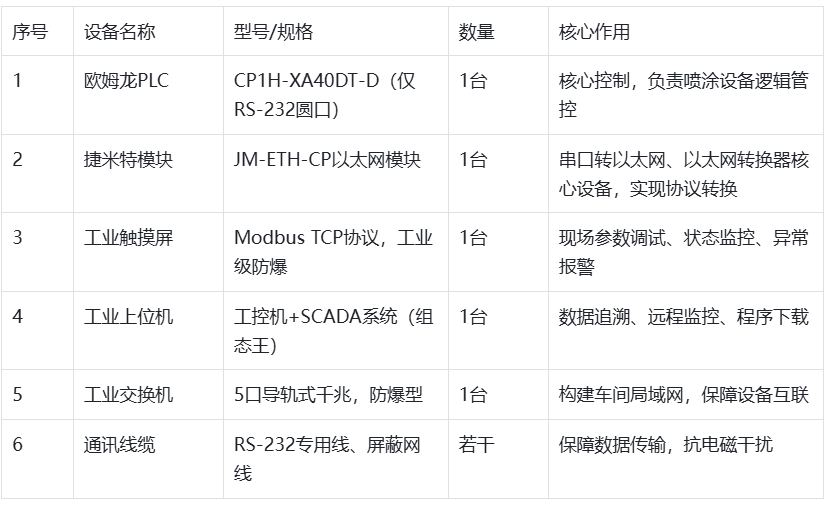

2.3.1 硬件配置清单
2.3.2 部署与调试步骤
-
硬件安装：断电状态下，将模块安装于导轨，用RS-232专用线连接模块与PLC串口，安装防爆交换机并固定于安全区域；
-
网络组网：用屏蔽网线连接模块、触摸屏、上位机至交换机，统一IP网段（192.168.1.x）；
-
参数配置：上电后通过浏览器访问模块默认IP（192.168.1.188），设置Hostlink协议，开启参数自适应，无需修改PLC程序；
-
联调测试：远程下载PLC程序，验证触摸屏操作与上位机数据采集功能，全程1.2小时，实现不停产升级。
三、网关功能介绍

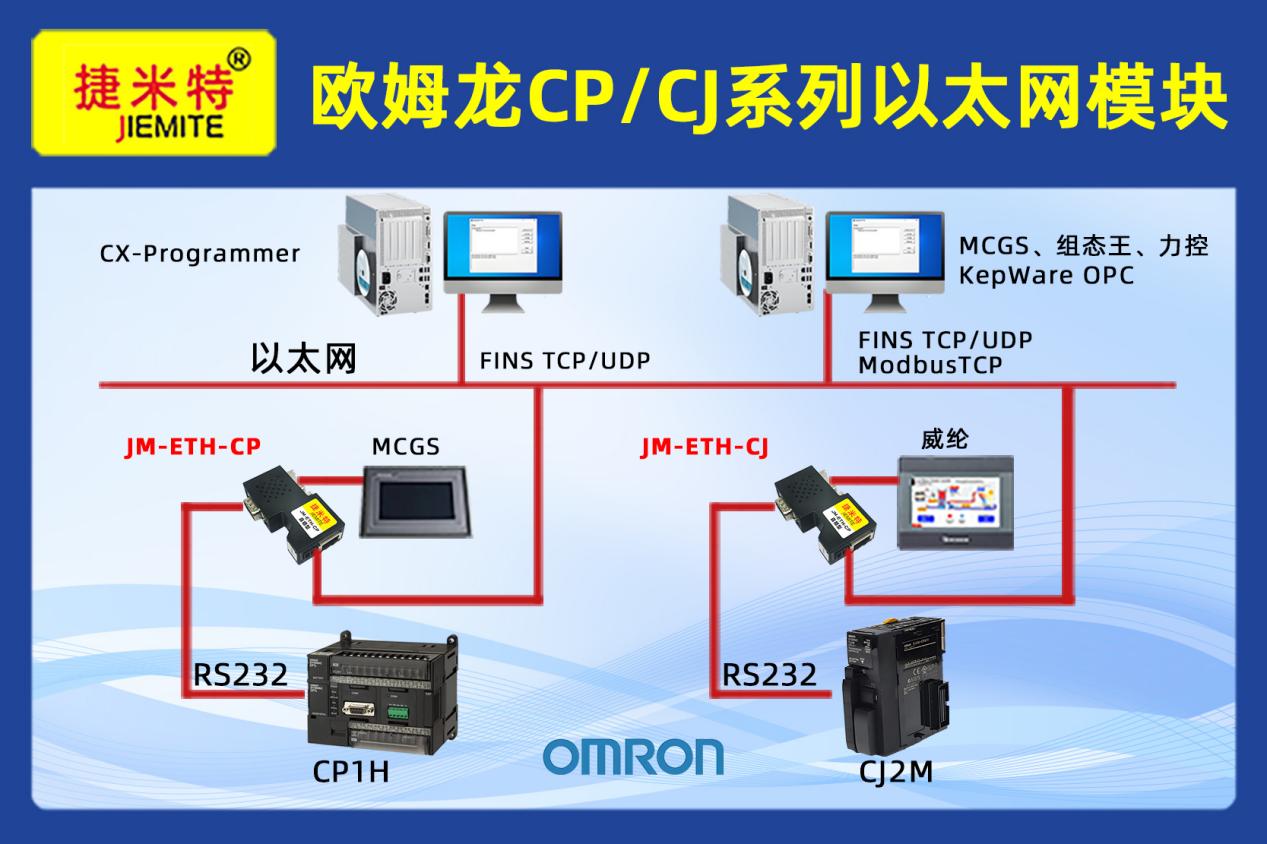

捷米特JM-ETH-CP模块作为专用串口转以太网网关，核心功能适配机器人喷涂场景：
-
协议转换：内置以太网桥接器功能，实现RS-232串口与以太网TCP/IP数据双向透传，完成多协议转换，作为以太网转换器，打通设备通讯链路；
-
多设备并发：支持32个TCP连接，兼容CP1H全系列PLC及主流SCADA软件、触摸屏，扩展性强；
-
便捷运维：自动识别PLC参数，配备状态指示灯，支持固件在线升级，便于故障排查；
-
工业级安全：内置数据校验与网络安全机制，抗干扰、防爆防尘，满足24小时连续作业需求。
四、技术架构设计

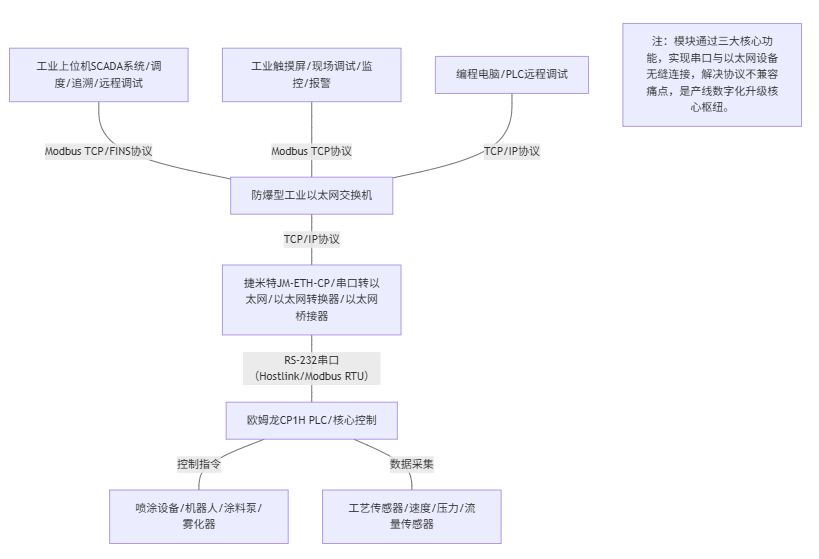

4.1 系统结构拓扑图

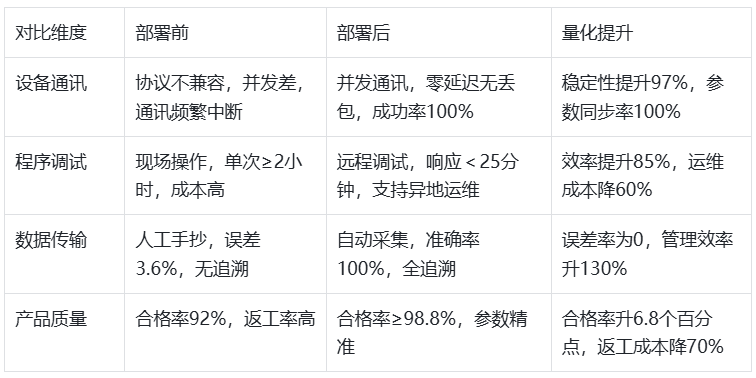

五、应用效果前后对比
六、网关未来发展趋势
随着机器人喷涂行业智能化转型，串口转以太网、以太网转换器类网关将向四大方向发展：
-
智能化融合：集成边缘计算与AI算法，实现参数优化与异常预警，提升自主运维能力；
-
安全强化：新增加密通讯与身份认证，保障数据安全，符合工业互联网安全标准；
-
国产化拓展：依托国产芯片，实现核心部件自主可控，扩展多协议兼容能力；
-
无线柔性化：集成WiFi、5G技术，摆脱有线限制，适配设备布局动态调整需求。
七、结论
本项目通过捷米特JM-ETH-CP以太网模块，成功解决欧姆龙CP1H PLC协议不兼容、串口匮乏等痛点。该模块作为核心的串口转以太网、以太网转换器、以太网桥接器设备，实现了PLC与触摸屏、上位机的无缝互联，无需修改原有程序，改造成本低、部署快。改造后，产线通讯稳定性、运维效率、产品质量显著提升，实现零停产损失，契合企业降本增效目标。该方案为机器人喷涂场景老旧PLC网络化改造提供了高效可行的参考，未来随着串口转以太网、以太网转换器技术迭代，将进一步推动喷涂产线向柔性化、智能化发展。
