system V IPC ：共享内存，消息队列与信号量（详解）

struct shmid_kernel {
    struct ipc_perm shm_perm;   // 权限信息（key、uid、gid、mode）
    struct file *shm_file;      // 对应匿名文件
    unsigned long shm_nattch;  // 挂接进程数（shmat 次数）
    size_t shm_segsz;          // 共享内存大小
    time_t shm_atime;          // 最后挂接时间
    time_t shm_dtime;          // 最后断开时间
    time_t shm_ctime;          // 最后修改时间
    // ... 页信息、状态标志等
};

因此管理方式：先描述，再组织！！！

但我们如何获得共享内存，建立映射关系呢？

下面介绍相关系统调用接口：

二、共享内存函数

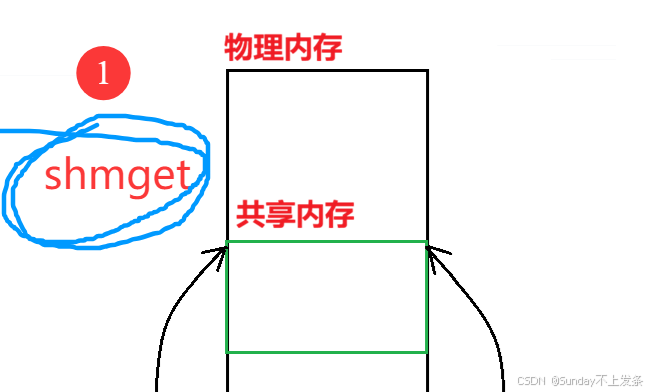

2.1、获取共享内存

复制代码

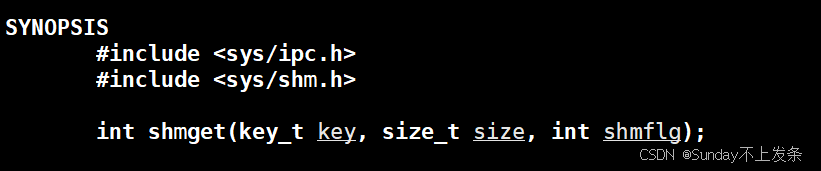

int shmget(key_t key, size_t size, int shmflg);

参数说明：

（1）key

两个进程要通过共享内存通信，当一个进程创建了共享内存，那另一个进程要怎么找到这个共享内存？

你可能会想，进程A会对进程B说："我创建了一个共享内存xxx"，然后进程B找到xxx共享内存并建立虚拟到物理的映射。

那么此时两进程不是已经能够通信了吗？

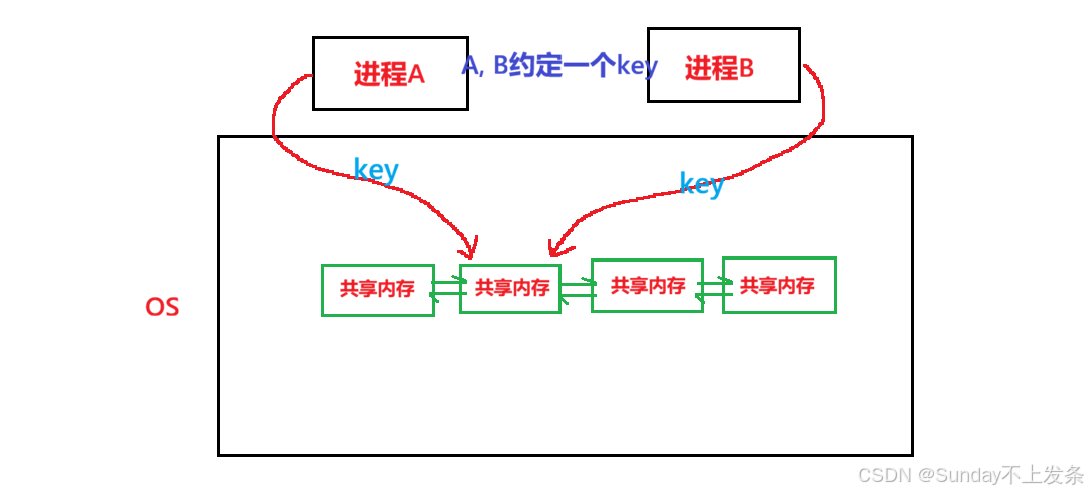

代码不是程序员自己写的嘛，那你约定一个key，要通信的进程根据一个key找到同一个共享内存。

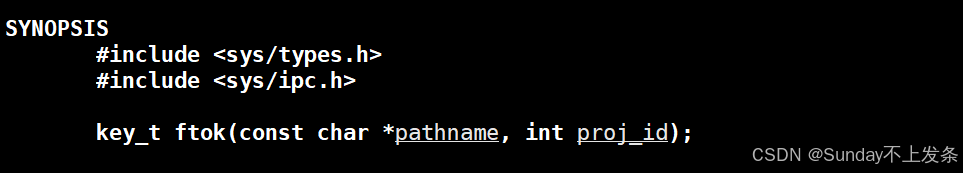

关于key值有一个专门构建的函数：

pathname：一般是当前路径------"."

proj_id：可以随便找一个数

++注意：++多个进程通信要约定同一个key，参数pathname 和 proj_id必须一致。

（2）size

你想要创建的共享内存的大小。

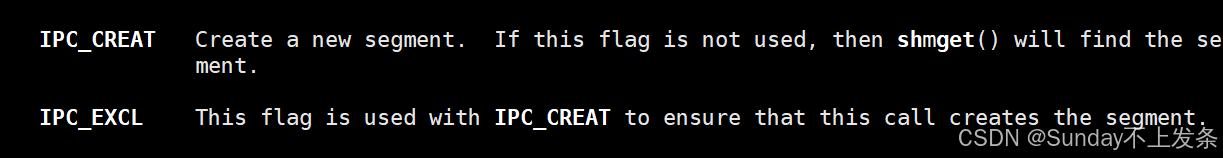

（3）shmflg

**IPC_CREAT：**根据key查找，如果共享内存不存在则创建，已经存在则获取并返回；

**IPC_CREAT | IPC_EXCL：**根据key查找，不存在就创建，存在则报错返回，所以该标志位组合用来创建全新的共享内存；

**IPC_CREAT | IPC_EXCL | 0666：**最常用，全新创建并修改权限为可读可写。

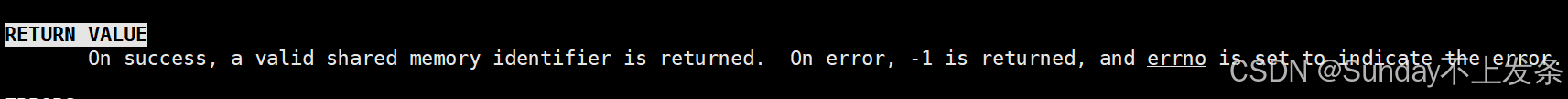

返回值说明：

创建成功返回该共享内存的描述符------shmid，失败返回-1，错误码被设置。

++问题：++ key也是用来找同一个共享内存，与shmid有什么区别？

key由进程约定，是用来定位内核中同一块共享内存，即创建和查找；

shmid在创建成功后返回，用来操作和管理，如后续shmat，shmctl，shmdt都用shmid完成。

一句话：key 用来创建和查找，shmid用来干活。

2.2、建立映射关系

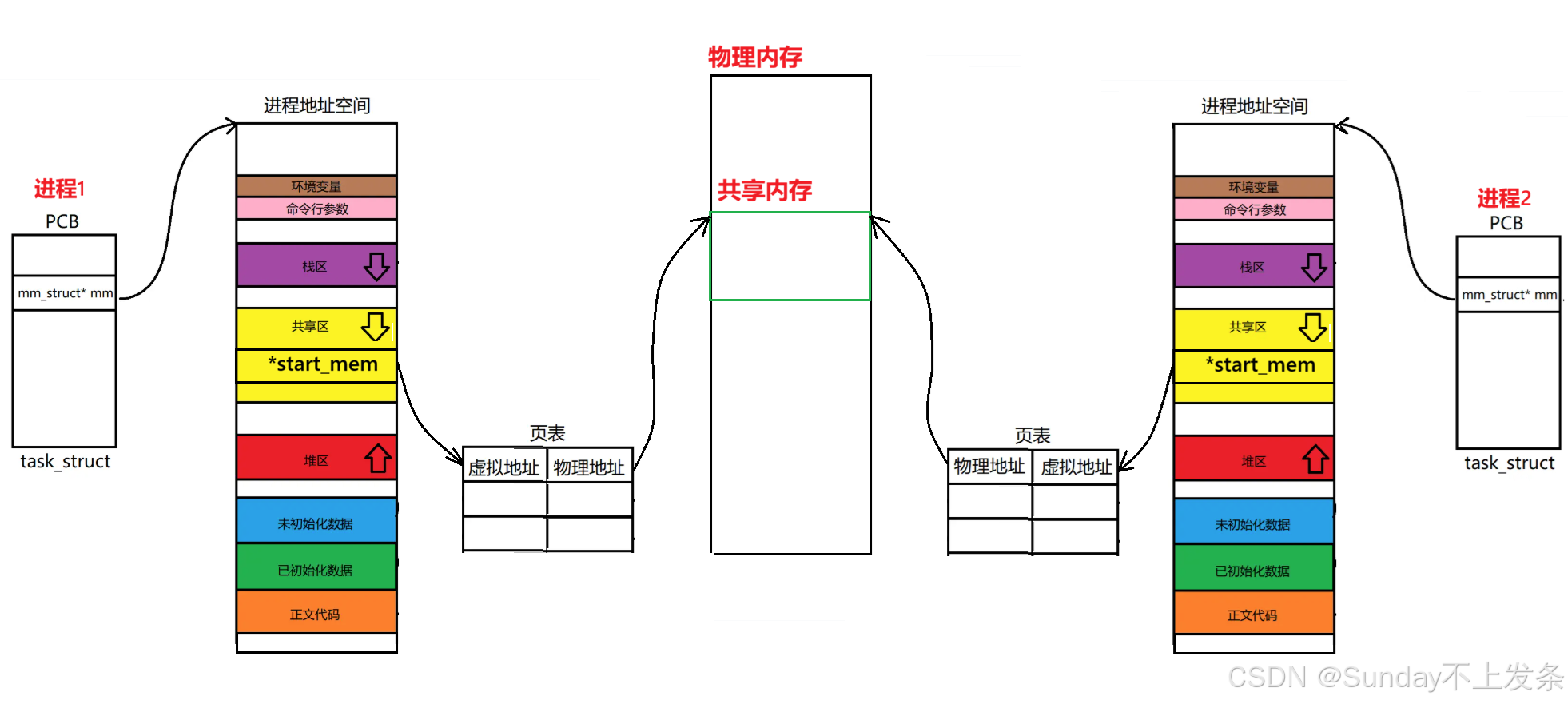

在物理内存创建好共享内存后，我们作为用户只能根据虚拟地址读写。

所以建立地址空间到共享内存的映射必不可少。

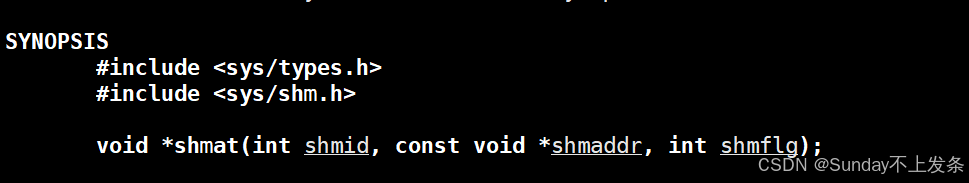

at 即attach：匹配，关联的意思。

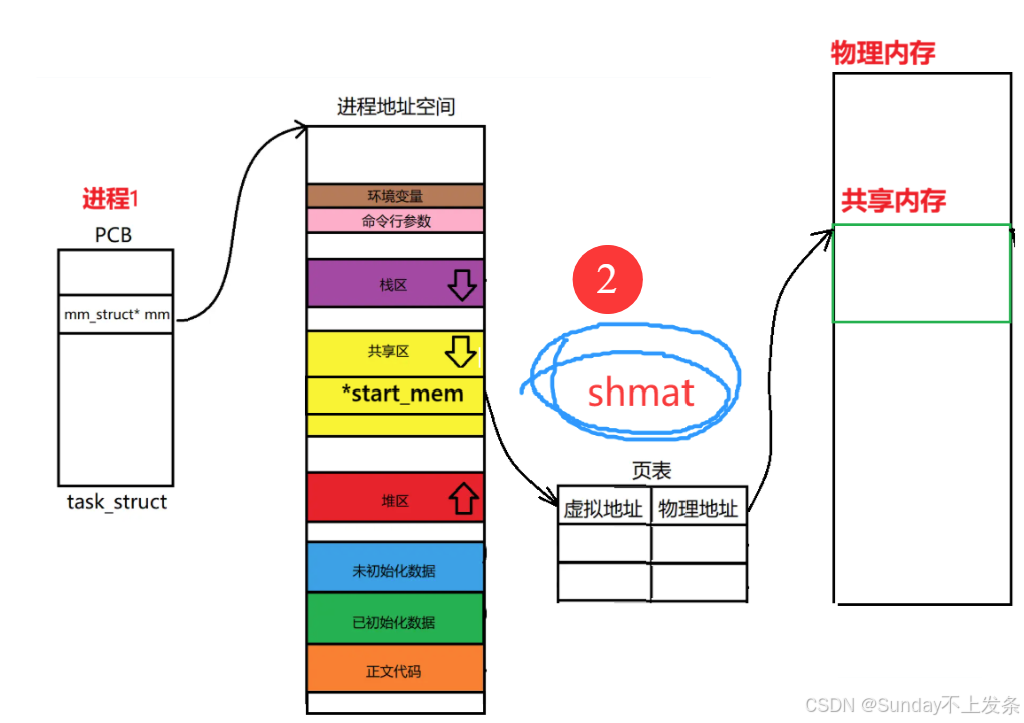

shmat会在地址空间的共享区申请空间与共享内存建立页表映射。

参数说明：

（1）shmid

即创建共享内存时的返回值。

（2）*shmaddr 和 shmflg

直接设置为nullptr 和 0就可以了。

返回值说明：

成功返回起始虚拟地址，失败返回-1，错误码被设置。

🔆有了起始虚拟地址，我们就可以直接拿着虚拟地址进行向共享内存读写数据了。

2.3、回收共享内存资源

我们在内存申请了空间，那么势必就要对共享内存回收和释放。

❓️❓️ 你肯定会问：进程退出，OS不是会自动回收释放嘛？

结论：共享内存的生命周期并不是随进程的，进程退出后，共享内存还存在。

下面我们马上就会根据实验看到这一现象！！！

回收和释放共享内存资源分为两步：

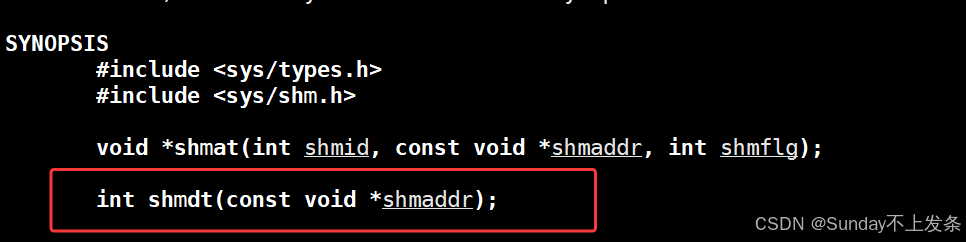

（1）步骤一：解除共享内存与地址空间的映射关系

系统接口：shmdt，参数即起始虚拟地址。

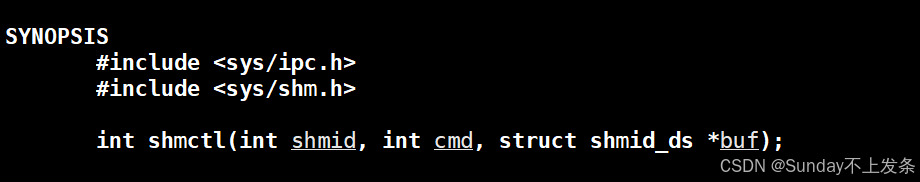

（2）步骤二：真正释放销毁共享内存

参数说明：

1）shmid

共享内存描述符。

2）cmd

标志位，我们介绍两个比较常用的：

IPC_RMID 表示删除共享内存；

IPC_STAT 获取共享内存属性，用buf参数输出。

3）buf

输出型参数，当标志位cmd为 IPC_STAT时，获取到共享内存的属性数据。

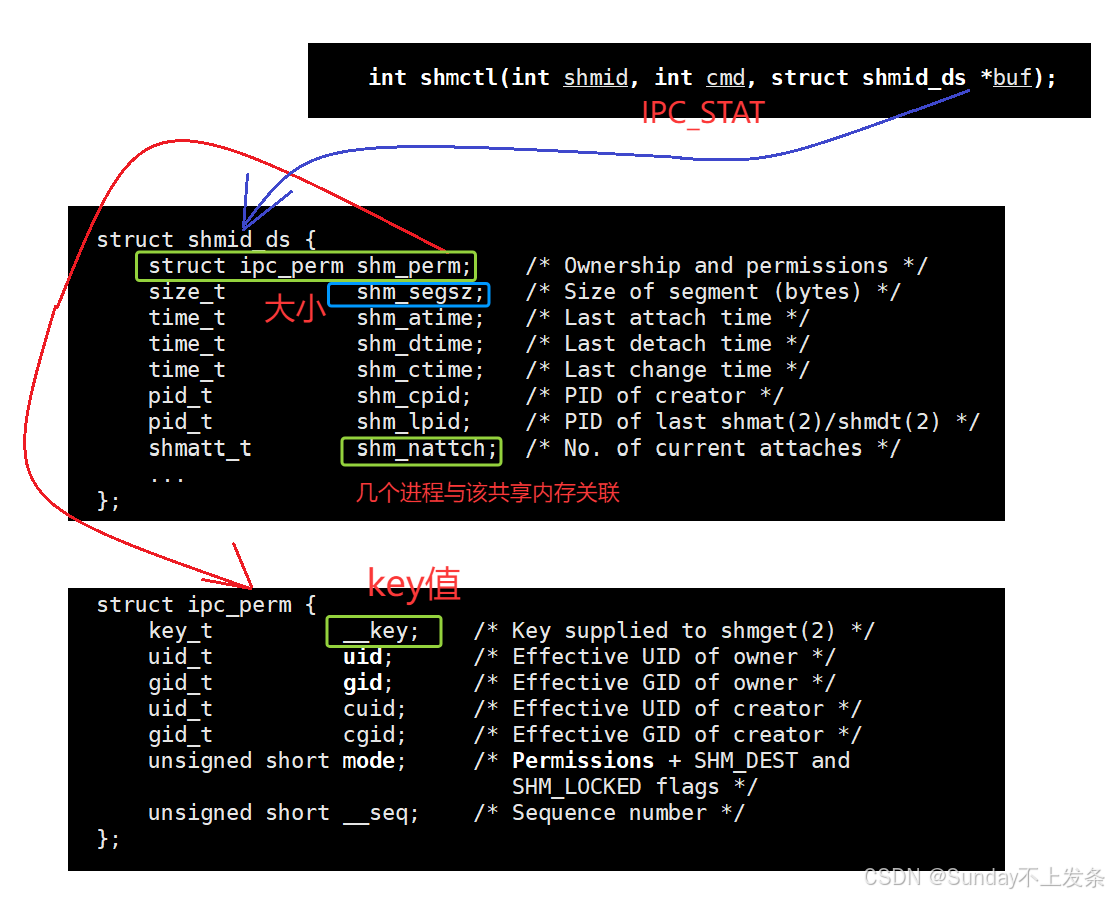

补充：获取共享内存属性数据示意图：

key值被保存在共享内存的内核数据结构中，你说多个进程怎么通过key找到同一块共享内存！！！

三、通信实战

上面所有的准备工作到这里就已经完毕了！！！

下面我们进行实战演练（练习系统接口），同时补充和解决上面遗留的一些细节问题：

实例一：两个进程简单通信

例如：server进程读，client进程写

server 为创建者身份，client 为用户身份。

++说明：++我们通过c++面向对象的方式实现，模块化更高，更加清晰。

***三部曲：***创建共享内存------建立映射------回收释放共享内存

（1）创建共享内存------构造函数

共享内存只创建一次，而我们有server身份和client身份。

所以，server负责创建，那么调用shmget时，shmflg标志位应该为：

IPC_CREAT | IPC_EXCL | 0666 ；

client只获取就好，shmflg标志位应该为：IPC_CREAT。

我们在实例化server 和 client对象时传入参数就可以在shmget时区分。

（2）建立映射

server 和 client和相同，直接调用shmat即可。

（3）回收释放------析构

由于我们只是server创建共享内存，所以我们只在server对象的析构函数中回收释放共享内存就好，即调用 shmdt 和 shmctl。

补充指令：

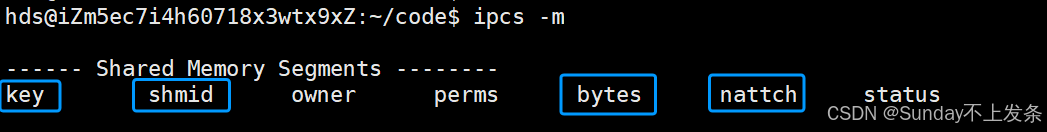

（1）ipcs -m

bash 复制代码

// 查看共享内存
ipcs -m

（2）ipcrm -m shmid

bash 复制代码

// 删除shmid共享内存
ipcrm -m shmid

代码实现：

构建脚本：Makefile

bash 复制代码

# //////////////////Makefile自动化构建///////////////////
.PHONY:all
all:server client

server:server.cc
	g++ -o $@ $^ -std=c++11
client:client.cc
	g++ -o $@ $^ -std=c++11

.PNONY:clean
clean:
	rm -rf server client

核心封装：共享内存操作类 comm.hpp

cpp 复制代码

#pragma once

#include <iostream>
#include <cstdio>
#include <string>
#include <sys/ipc.h>
#include <sys/shm.h>
#include <sys/types.h>
#include <unistd.h>

void *gdefault_virtualaddr = nullptr; // 初始化起始虚拟地址

const int gdefaultid = -1; // 初始化共享内存shmid
const int gsize = 4096;    // 共享内存大小

const std::string path = "."; // 路径参数
const int projid = 0x3f;      // ftok参数

key_t key = -1;

#define CREATER "creater"
#define USER "user"

// 处理异常
#define ERR_EXIT(m)         \
    do                      \
    {                       \
        perror(m);          \
        exit(EXIT_FAILURE); \
    } while (0);

class Shm
{
private:
    // 创建共享内存
    void CreatHelper(int flg)
    {
        // 根据key值创建共享内存
        _shmid = shmget(_key, _size, flg);
        if (_shmid < 0)
            ERR_EXIT("shmget\n");

        printf("shmid: %d\n", _shmid);
    }

    // creater负责创建共享内存（server）
    void Creat()
    {
        CreatHelper(IPC_CREAT | IPC_EXCL | 0666);
    }

    // user 获取就好（client）
    void Get()
    {
        CreatHelper(IPC_CREAT);
    }

    // 共享内存与进程解除关联
    void Detach()
    {
        int n = shmdt(_start_mem);
        if(n == 0)
        {
            printf("Detach success!\n");
        }
    }

    // 回收释放申请的共享内存，仅server执行
    void Destory()
    {
        // 先解除进程与共享内存的关联
        Detach();

        int n = shmctl(_shmid, IPC_RMID, nullptr);
        if (n < 0)
        {
            ERR_EXIT("shmctl\n");
        }
        printf("Destory success!\n");
    }

public:
    Shm(const std::string &usertype)
        : _shmid(gdefaultid),
          _size(gsize),
          _start_mem(gdefault_virtualaddr),
          _key(key),
          _usertype(usertype)
    {
        // 获取key值
        _key = ftok(path.c_str(), projid);
        if (_key < 0)
            ERR_EXIT("ftok\n");

        printf("key: 0x%x\n", _key);
        if (_usertype == CREATER)
        {
            Creat();
        }

        else if (_usertype == USER)
        {
            Get();
        }
        else
        {}
    }

    // 在虚拟地址空间申请空间,与共享内存关联
    void Attach()
    {
        // 在地址空间（共享区）申请空间，并返回起始地址
        _start_mem = shmat(_shmid, nullptr, 0);
        if ((long)_start_mem < 0)
        {
            ERR_EXIT("shmat\n");
        }
        printf("Attach success!\n");
    }

    // 获取起始地址
    void *VirtualAddr()
    {
        if (_start_mem == nullptr)
        {
            return nullptr;
        }
        printf("Virtualaddress: %p\n", _start_mem);
        return _start_mem;
    }

    ~Shm()
    {
        // server析构
        if (_usertype == CREATER)
        {
            Destory();
        }
    }

private:
    int _shmid;
    size_t _size;
    void *_start_mem;
    key_t _key;
    std::string _usertype;
};

服务端代码：server.cc

cpp 复制代码

// ////////////////////// server ///////////////////////////
#include "comm.hpp"

int main()
{
    Shm shm(CREATER);
    shm.Attach();
    sleep(2);
    char* mem = (char*)shm.VirtualAddr();
    int cnt = 10;
    // 读
    while(cnt--)
    {
        sleep(1);
        printf("%s\n", mem);
    }
    return 0;
}

客户端代码：client.cc

cpp 复制代码

// /////////////////////// client ///////////////////////
#include "comm.hpp"

int main()
{
    Shm shm(USER);
    // 在自己的地址空间（共享区）申请空间,与共享内存关联
    shm.Attach();
    char * mem = (char*)shm.VirtualAddr();
    // 写入
    for(char ch = 'A'; ch <= 'D'; ch++)
    {
        sleep(1);
        mem[ch-'A'] = ch;
    }
    return 0;
}

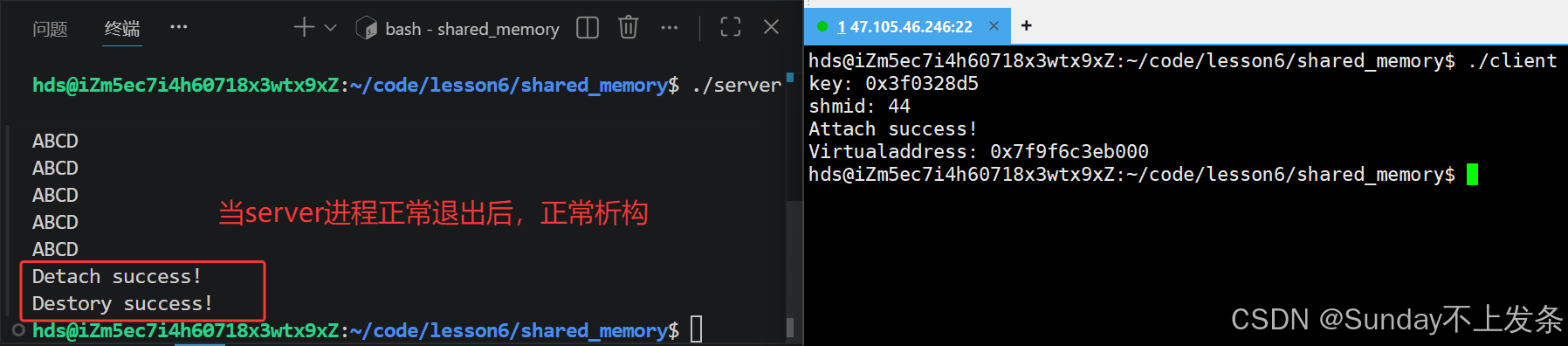

效果演示 + 结论总结：

监视脚本：

bash 复制代码

while :; do ipcs -m; sleep 1; done

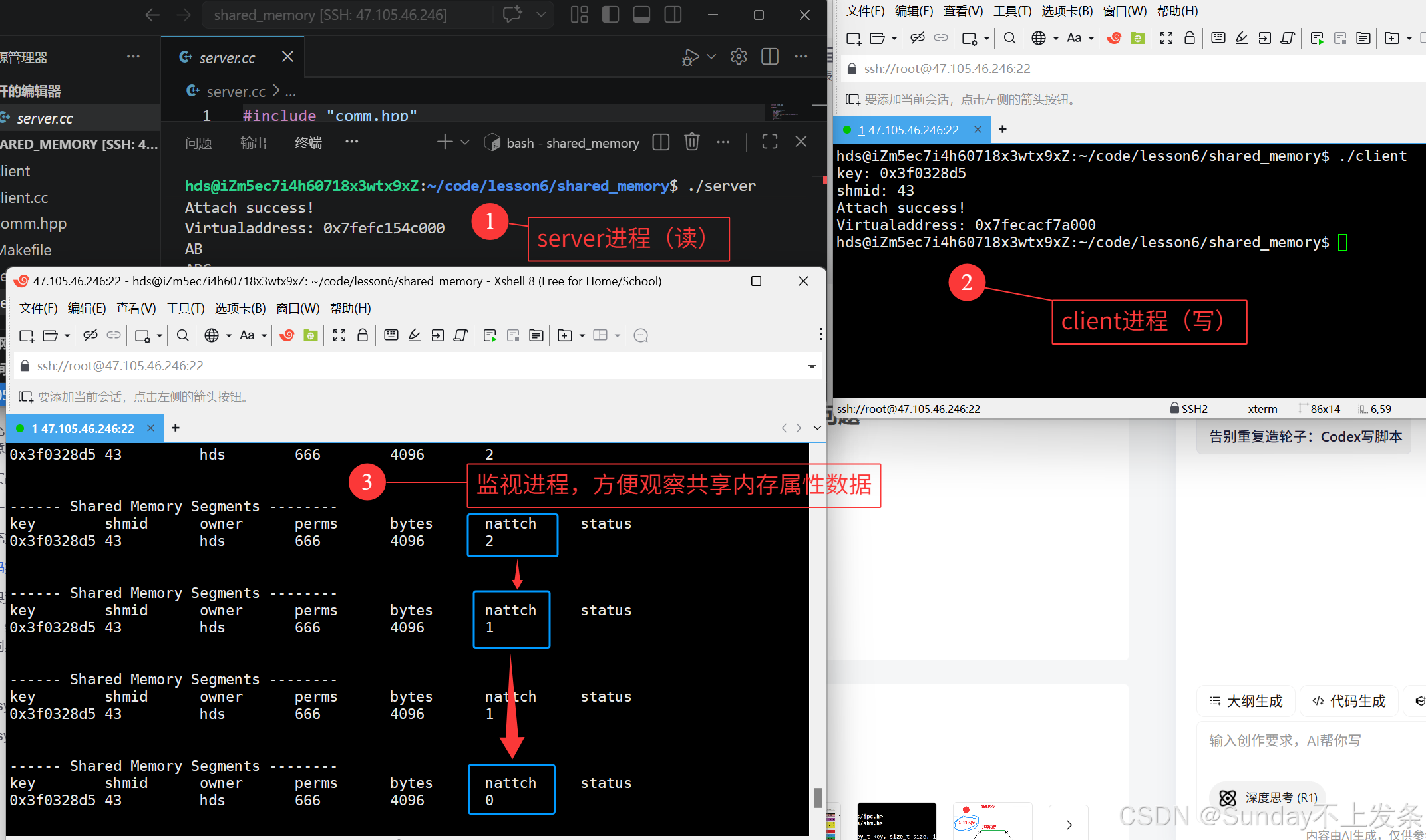

现象一： 一开始有两个进程与共享内存关联，nattch = 2，client写完后退出，nattch变为1，最后当我们ctrl + c将server进程退出后，nattch变为0，没什么问题。

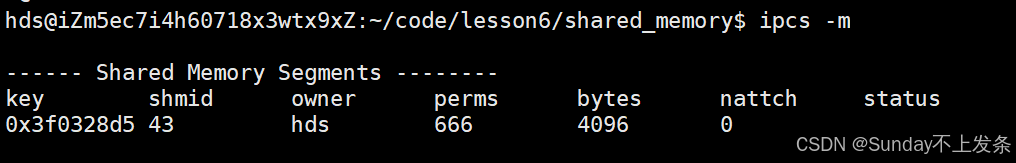

当我们用ipcs -m查看共享内存属性时：

结论： 发现共享内存并没有被释放，即共享内存生命周期不随进程。

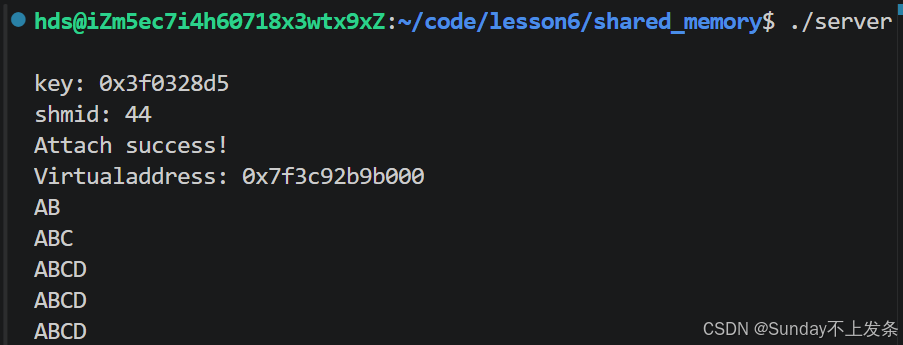

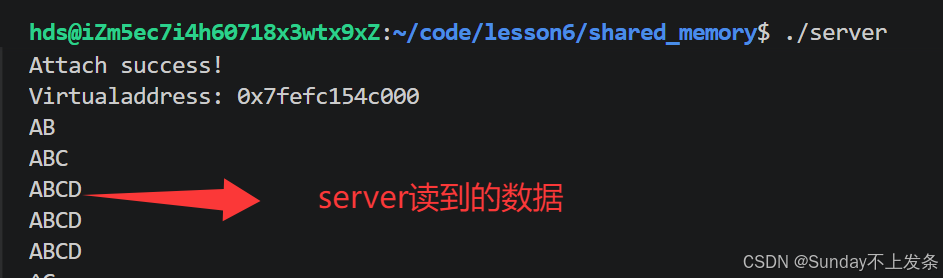

**现象二：**进程正常终止，当我们发现server读到的数据其实是杂乱的，当client写时，server立马读。

不会像管道那样，只允许一个进程对管道操作，即写进程写时，读进程阻塞，反之。

所以管道正常通信时，我们读到的数据是完整的，即管道具有同步机制。

而共享内存没有同步机制，这也就是它为什么最快的原因，现在懂了吧。

结论： 共享内存没有同步机制，数据不一致，没有保护机制。
再补充一个结论：

再内核中，共享内存在创建时，它的大小必须是4KB（4096bite）的整数倍，如果超过或不足4KB的整数倍，则向上取整，例如：申请4097bite，实际开辟4096 * 2。

实例二：结合命名管道解决共享内存无法同步问题

💡 有什么办法解决共享内存没有同步机制这个问题：

下面介绍用命名管道实现共享内存同步通信。

原理：

只有当client进程通过命名管道发送一个数据后，server才被唤醒，再读共享内存的数据，当client没有向server发送消息时，server进程其实在阻塞。

这种多个执行流在访问共享内存时具有一定的顺序性，叫做同步。

代码可以在我们gitee中的Linux_learning仓库中查看

我的 gitee 主页

四、补充

下面两种system V IPC方式了解一下即可，

首先：为什么有了共享内存，还要引入消息队列和信号量？

共享内存 ：负责传数据 ，速度最快 ，但👉没有同步、没有互斥、不安全。

消息队列 ：专门补 数据规整 + 异步通信（自带报文、自带读写阻塞）

信号量 ：专门补 互斥 + 同步（解决多进程抢资源、竞态问题）

4.1、system V消息队列

首先介绍一个概念

报文： 一段完整，独立，有边界的数据包。

读的时候只能以报文为单位读取，解决了共享内存数据混乱的问题。

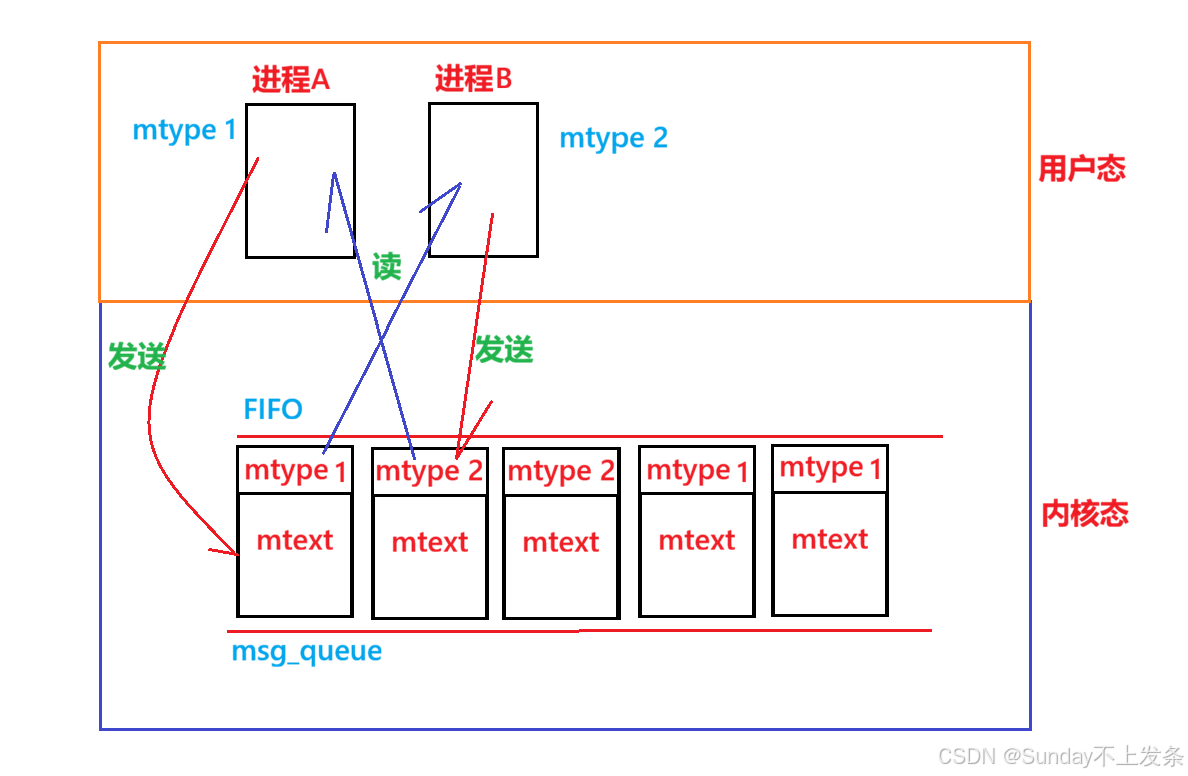

原理示意图：

消息队列是双向通信，通信双方就可以向队列写，也可以从队列读。
内核中可能同时存在多个消息队列，需要管理：

先描述，再组织！！！

系统接口：

基本和共享内存一样，所以我们下面简单说明一下：

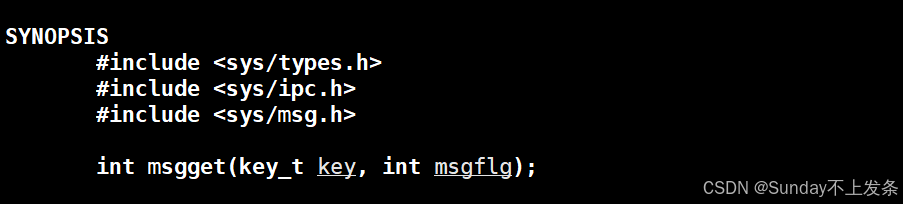

（1）创建消息队列

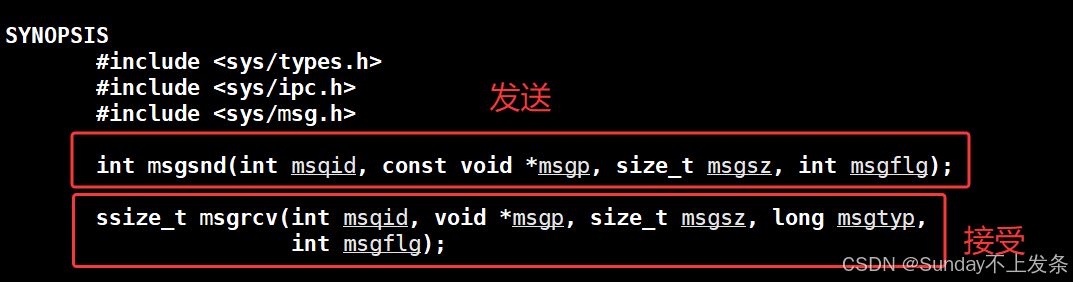

（2）发送消息（报文）

参数：

1️⃣ msqid 即msgget返回值；

2️⃣ msgsz 即发送数据包中数据块 mtext的大小；

3️⃣ msgflg 默认0就好；

4️⃣ msgp 即要发送的消息（报文），它其实是一个结构体，包含消息类型（即标识消息是哪一个进程发送过来的），以及数据块。

发送数据前我们需要先创建一个 struct msgbuf 结构体对象，由用户自己约定mtype，数据单独放在mtext中。

***细节一：***不同进程的 mtype 应当不同，因为读消息时进程不能读自己的消息。

***细节二：***msgsz 其实是mtext的大小，并非结构体对象大小。

***细节三：***mtype 必须大于0。

细节四： 发送的消息被加入队列尾部，保持发送顺序，因此发送是严格 FIFO 的。

（3）接收消息（报文）

1️⃣ msqid 即msgget返回值；

2️⃣ msgp指向struct msgbuf 结构体对象，读到的数据放在里面（输出型参数）；

3️⃣ msgsz 要读的数据的大小；

4️⃣ msgtyp 即要接受的消息（报文）的类型，即要读哪一个进程发送过来的消息；

5️⃣ msgflg 设置为0就好。

与普通 FIFO 队列不同，进程可以通过指定的 mtype 选择性接收特定类型的消息。

例如：进程 A 只接收 mtype = 2 的消息，进程 B 只接收 mtype = 1 的消息，实现了定向通信，无需按队列物理顺序读取。

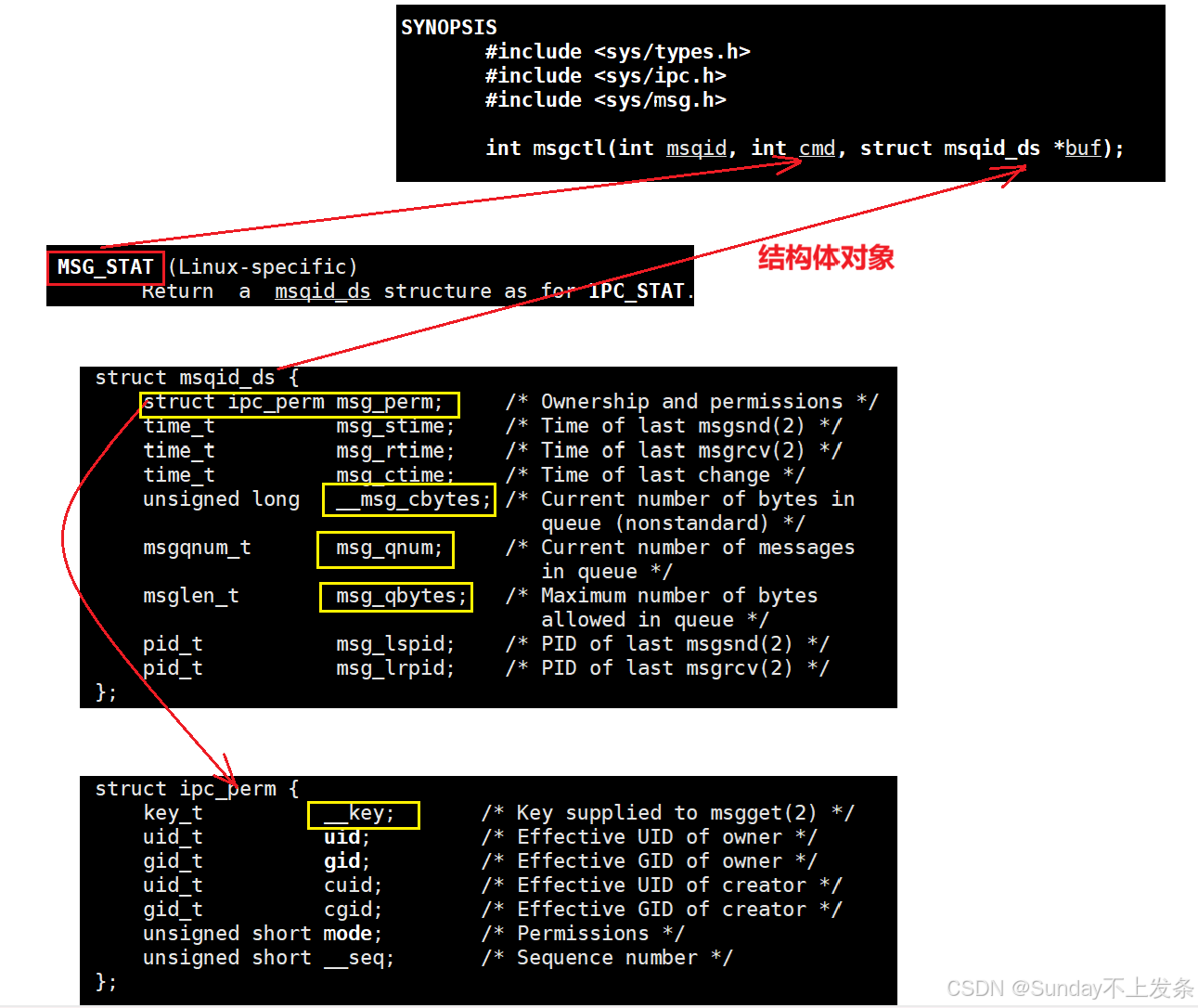

（4）获取消息队列属性

果然，不出意外的消息队列几乎与共享内存一致，内核数据结构中也是key。

（5）回收释放消息队列

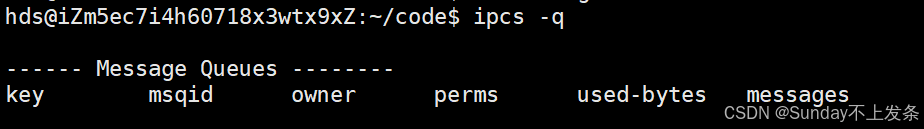

（6）查看消息队列（指令）

bash 复制代码

// 查看指令
ipcs -q

// 删除指令
ipcrm -q msqid

总结：

这种设计使得消息队列既保留了 FIFO 的有序性，又通过消息类型实现了多对多、定向的异步通信，同时自带同步阻塞机制（队空读阻塞、队满写阻塞），是一种高效、安全的进程间通信方式。

消息队列生命周期也不是随进程的！！！

4.2、system V信号量

信号量同样是一种解决共享内存数据不一致的方案！！！

消息队列是将消息进行了打包，来让你一条一条读。

信号量则是通过保护临界资源（❓️），来实现数据一致。

引入一批概念：

***共享资源：***多进程通信时看到的同一份资源就是共享资源，如共享内存。

***临界资源：***被保护起来的共享资源就叫做临界资源。

***临界区：***进程中涉及到访问共享资源的代码段即临界区。

共享内存数据不一致本质是多个进程可以同时对共享内存进行读写，没有任何保护机制。

而读写是谁在读写？

进程中某段程序（代码）在读写。

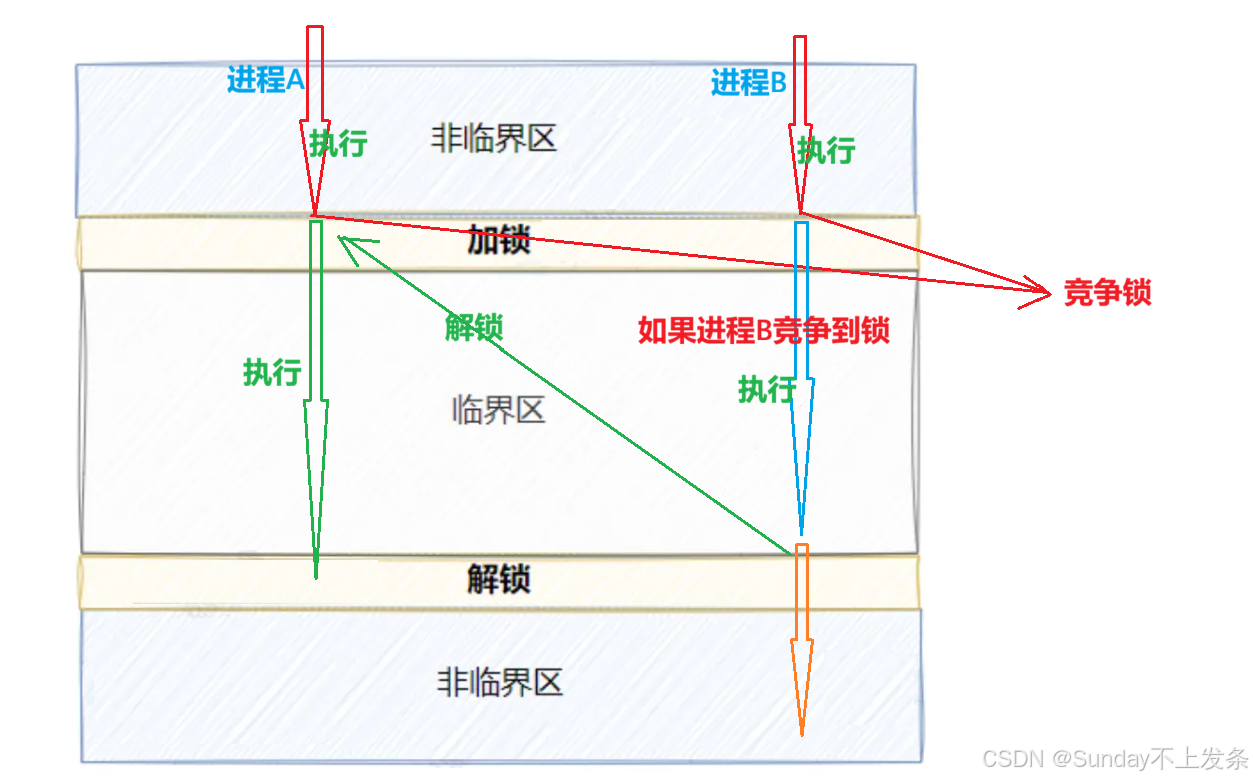

📳那我们对这部分代码（临界区）进行约束一下，保证任意时刻只有一个操作流访问共享资源。

对临界区进行约束，相当于变相保护了共享资源。

这种在任意时刻只能有一个执行流访问共享资源 的模式，叫做互斥。

上面我们通过命名管道解决共享内存数据不一致问题时，还引入了同步的概念。

即多个执行流在访问共享资源时具有一定的顺序性 ，就叫做同步。

可以把它想象成我们在ATM机取钱。

有个问题：锁也要被共享，即共享资源，谁来保护锁？

再来一把锁吗，这不变成鸡生蛋，还是蛋生鸡了。

所以要求锁在设计时要具有原子性！！！

原子性： 要么完整做完，要么完全不做，中间不会被打断、不会被拆分（没有中间过程）。

对应到锁，进程要么竞争到锁，要么等其他进程解锁。

说实话到这里还是很抽象。

再举个栗子：

✔️消息队列在写数据时要么不写，要么写完整的一条；接受时，要么不读，要么读完整的一条消息。

所以消息队列再带原子性。

❌️ 共享内存在写的时候，读进程正常读，相当于打断了写过程。

共享内存不具备原子性，导致数据不一致。

下面正式进入信号量 ⏩️

先抛结论：

信号量本质是一个计数器，描述临界资源中，资源数量的多少。

***举个栗子：***电影院

把电影院某个放映厅看作临界资源，其中的座位数就是信号量。

我们买票看电影，就是在临界资源中申请资源。

有座位就可以买到票看电影（访问资源）；当前已经没有座位了，就不能看电影（访问资源）。

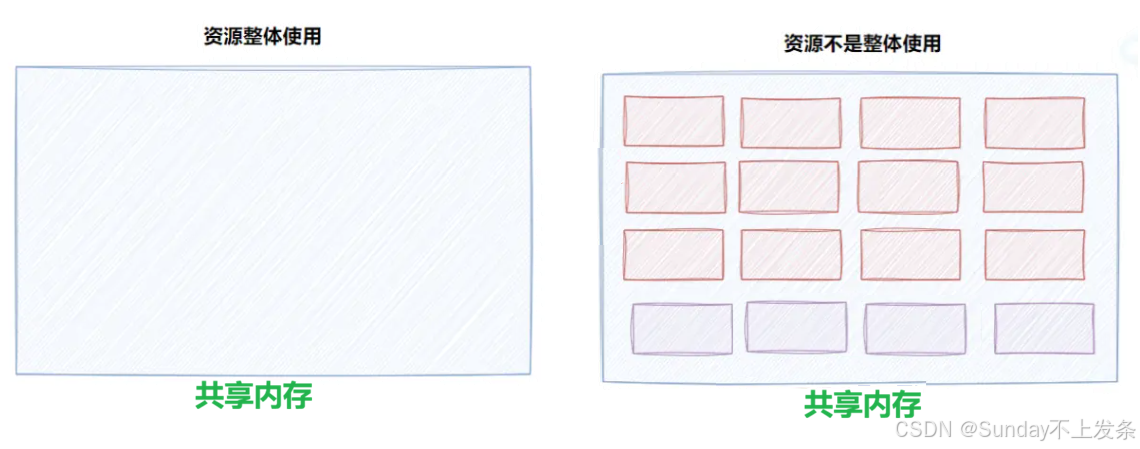

此时，临界资源不再整体使用，而是进行划分。

假设当前信号量为sem = 16

来一个进程想要访问临界资源，先 sem--，如果sem > 0，表示还有资源，分配给进程；sem = 0，进程阻塞。

当某个进程访问结束，sem++，再把资源分配给阻塞的进程。

总结：

1️⃣所以说，进程想要访问临界资源的一小块，必须先申请信号量。

申请信号量的本质就是：对资源的预定机制。

2️⃣信号量的核心是两个原子操作，由内核保证不被打断：

**P操作：**申请资源，若信号量值 > 0：减 1，直接通过；若值 = 0：进程阻塞等待；

**V操作：**释放资源，信号量值 + 1，唤醒等待的进程。

注意：

资源给了进程之后，其他进程不能访问该资源，此时，多进程可以并发访问资源，互不影响！

🔆 补充 ：二元信号量（互斥锁）

这个最常用！！！

bash 复制代码

// 初始化：sem = 1
P(sem);  // 进入临界区：sem = 0，其他进程会阻塞
// ...
// 访问共享资源（比如共享内存）
// ...
V(sem);  // 离开临界区：sem = 1，唤醒等待进程

相当于放映厅只有一个座位，任意时刻只能有一个人看电影。

***有个问题：***信号量和通信有什么关系？

因为所有进程在申请临界资源时都得看到信号量，信号量本身就是共享资源。

通信的一组进程，任意一个进程通过对信号量进行P操作和V操作，实际都是在控制其他进程。

例如当sem = 0时，一个进程退出，sem++，唤醒阻塞的进程。

系统接口：

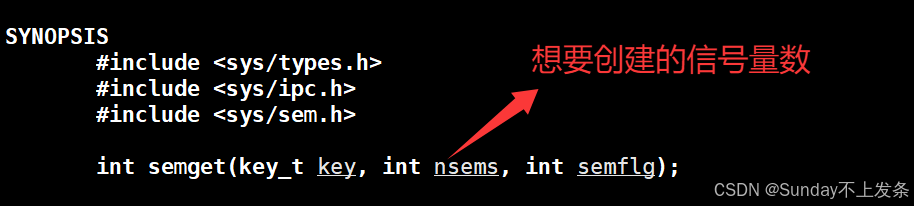

（1）申请信号量

一般nsems就完全够用了，如果申请多个，就是信号量数组。

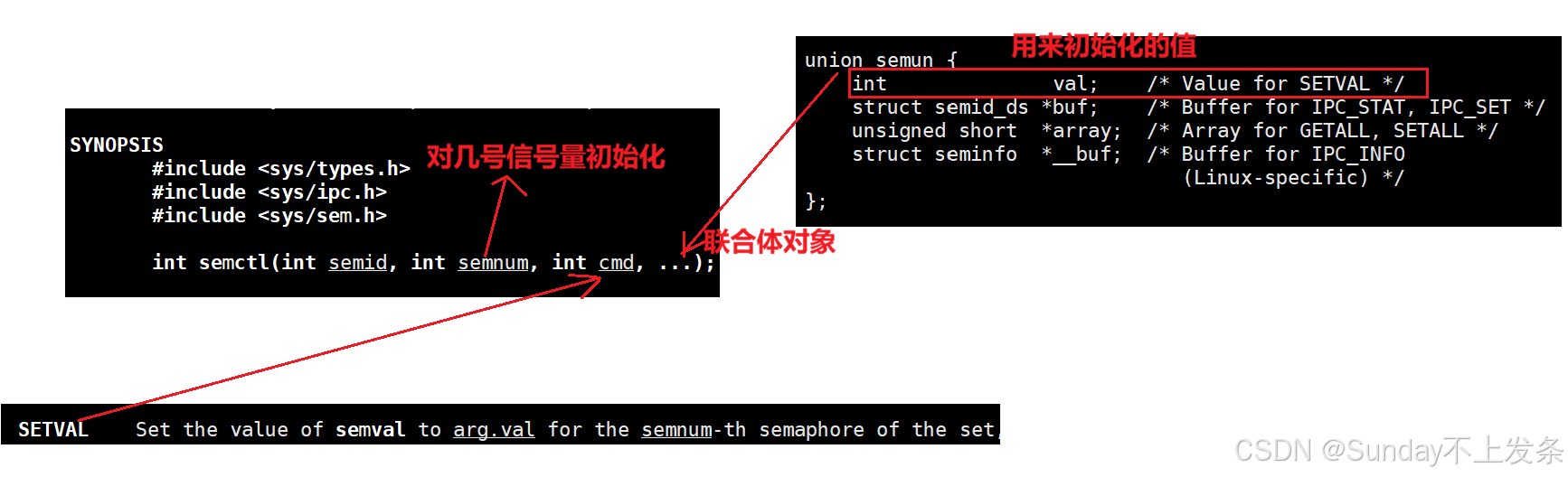

（2）初始化信号量

有点瑕疵就是：创建与初始化是分开的。

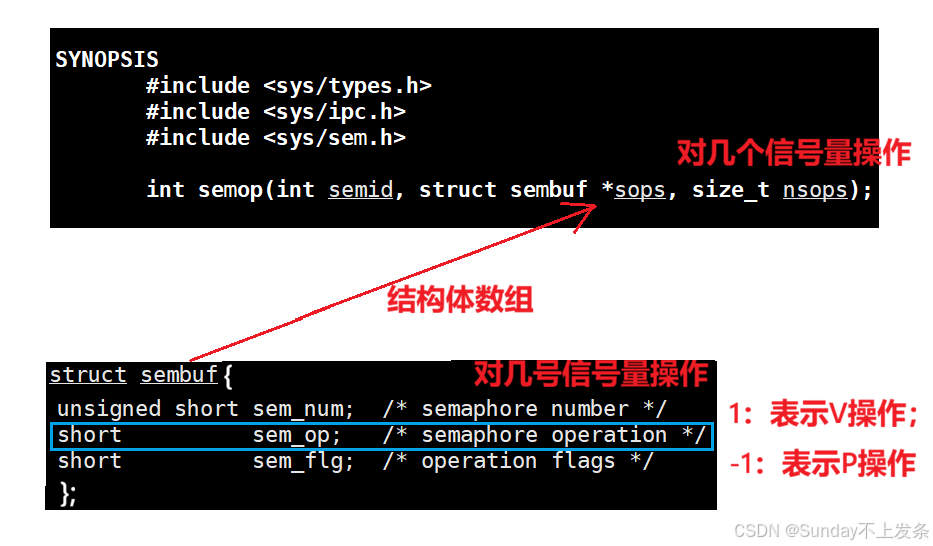

（3）信号量的使用

一次可能对多个信号量操作，一般都是一个，所以*sops是一个结构体数组。

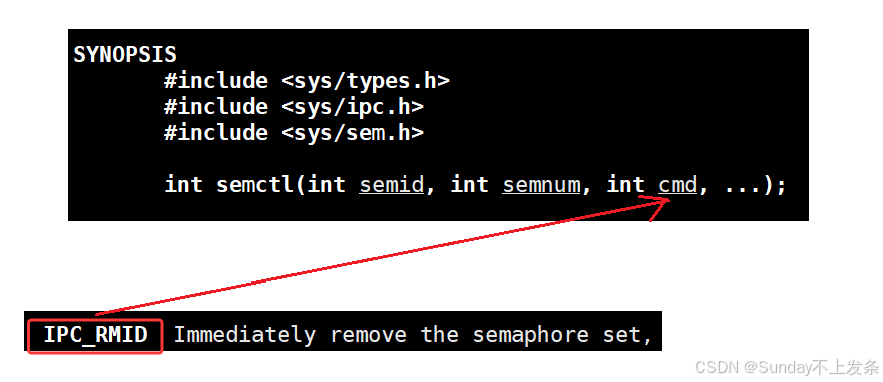

（3）删除信号量

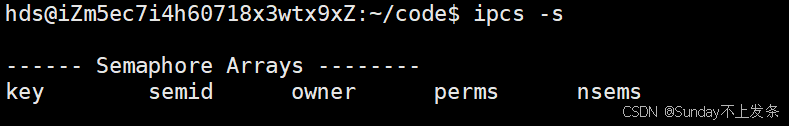

（4）查看信号量（指令）

bash 复制代码

// 查看信号量属性
ipcs -s

// 删除信号量
ipcrm -s semid

五、总结

为什么共享内存，消息队列和信号量是system V标准？

因为他们底层都是通过key值来作为唯一标识的，拥有统一的内核管理方式和调用接口。

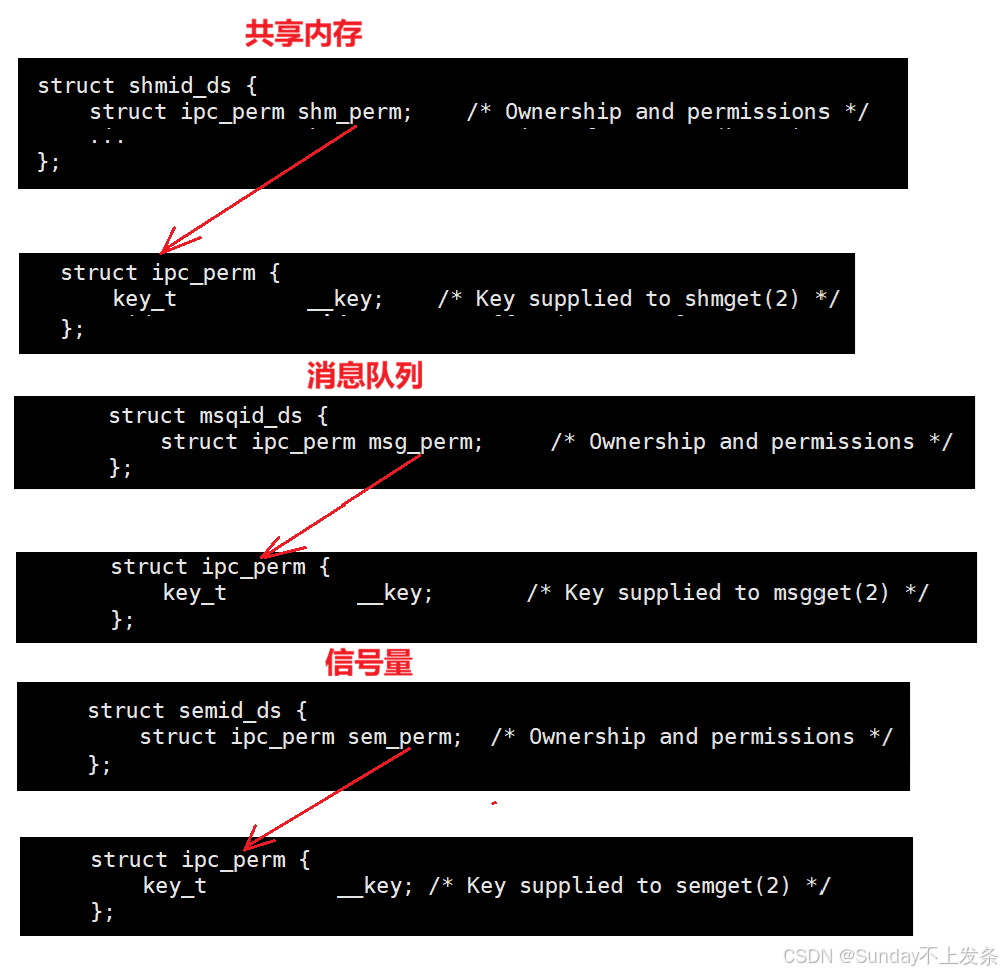

你可能注意到了一个细节：

描述共享内存，消息队列和信号量的结构体的第一个属性都是xxx_perm：

所以内核在管理时用一个ipc_id_array的结构体来统一管理，而结构体中包含一个柔性数组（方便扩容）。

柔性数组为kern_ipc_perm结构体指针类型。

当我们申请共享内存，消息队列或者信号量时，柔性数组就会扩容。

我们之前使用的shmid，msqid 和semid就是柔性数组下标。

由于他们第一个属性都是ipc_perm，所以就可以用kern_ipc_prem指向一个共享内存，消息队列或者信号量对象（结构体对象的地址就是结构体首元素的地址）。

kern_ipc_perm结构体类似于C++基类，而通过kern_ipc_perm又刚好能够找到key 值，所以key就能作为唯一标识区分他们。

所以你在申请共享内存，消息队列和信号量时，在三者之间key要不同。

那除了key，我们怎么访问其他属性呢？

可以将柔性数组元素强转为对应的指针类型，就能够访问了。

例如：(msg_queue*)p[0] -> other

这不就是用C语言实现多态嘛！！！

p[i] 强转成什么类型呢？

内核可能通过我们在申请共享内存，消息队列或信号量时使用的不同的系统调用来区分。
