STM32物联网云监控智能报警器(MQ-2烟雾/火焰/DHT11温湿度/红外)


这里写目录标题

STM32物联网云监控智能报警器(烟雾/火焰/温湿度/红外)

本设计包含程序+原理图+PCB+开题报告+设计说明书+元器件清单+APP安装包+讲解视频

一、开发环境

原理图&PCB:Altium Designer

程序编译器:keil 5

编程语言:C语言

设计编号:Y004

二、主要功能

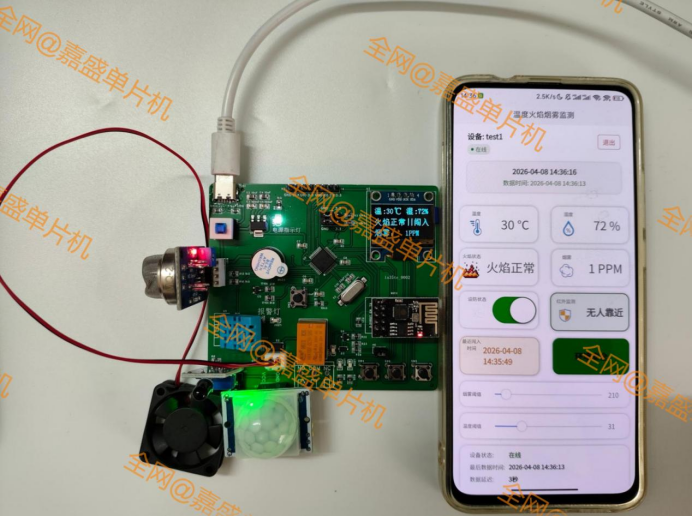

STM32物联网云监控智能报警器(烟雾/火焰/温湿度/红外)

  1. 烟雾采集选用MQ-2传感器监测环境烟雾浓度。
  2. 采用火焰传感器监测环境火光。
  3. 温湿度采集使用DHT11数字传感器。
  4. 显示设备使用OLED,可实时显示烟雾浓度、温湿度、火焰检测状态、安防监测状态及报警阈值等信息。
  5. 报警模块采用蜂鸣器+LED灯:烟雾浓度/温度超过阈值、监测到火光、设防状态下监测到人体红外信号时触发报警(蜂鸣器鸣叫,LED闪烁)。
  6. 采用3个按键作为输入设备,可调整温度报警阈值、烟雾报警阈值以及手动关闭报警器。

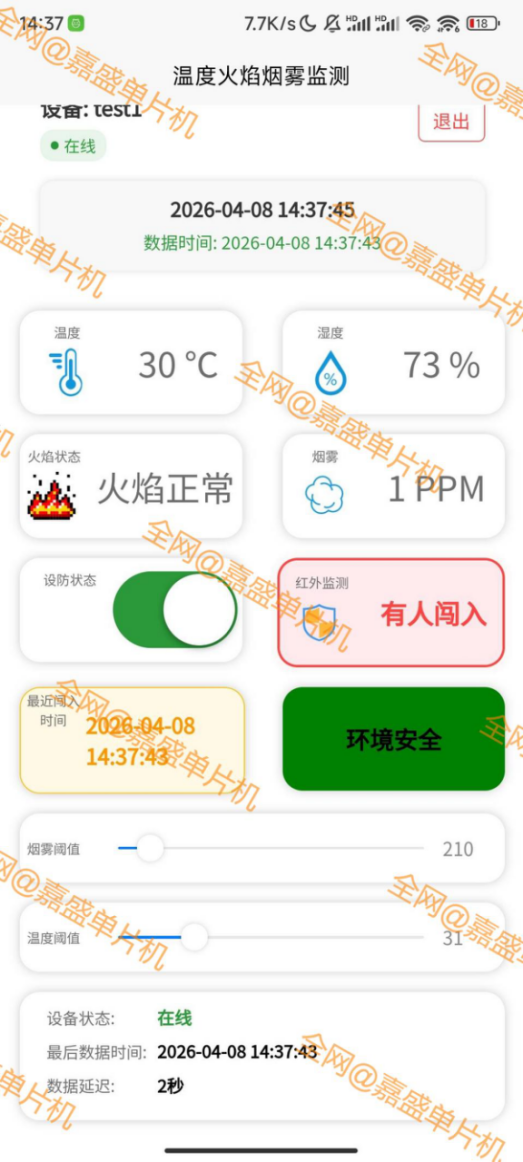

  7. 通过WiFi模块ESP01S将数据实时上传至物联网云平台,手机APP可查看温湿度、烟雾值、火焰状态、设防状态、最近设防后记录的闯入时间,并可远程设置烟雾及温度报警阈值。

主要硬件设备: STM32F103C8T6、MQ-2烟雾传感器、火焰传感器、ESP-01S、OLED显示屏、继电器、DHT11温湿度传感器、人体红外传感器。


资料下载链接(可点击):

通过网盘分享的文件:Y004

链接:https://pan.baidu.com/s/1oCGFQVdgq7A5KPHJLguWZw?pwd=x4ay

提取码:x4ay

三、原理图

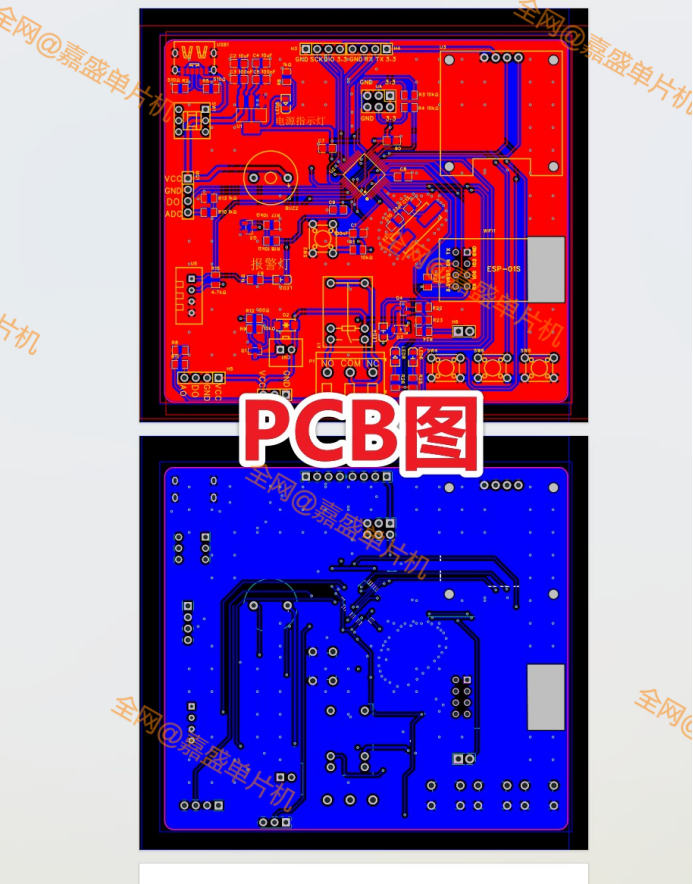

四、PCB图

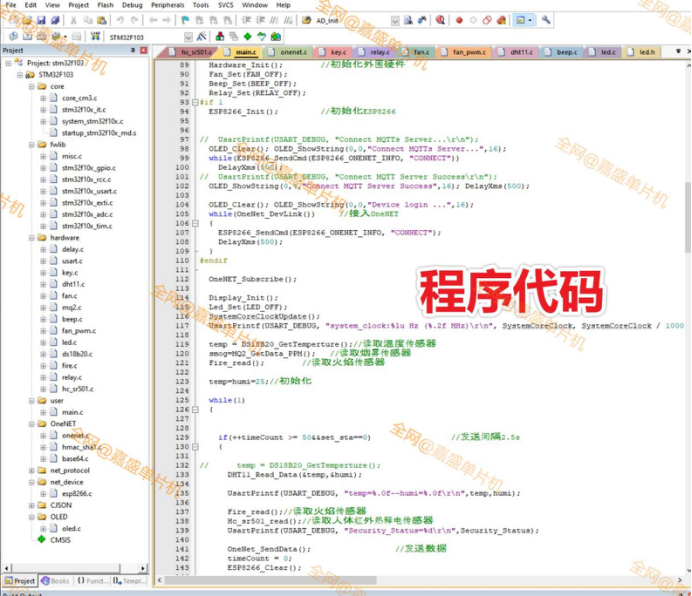

五、程序代码

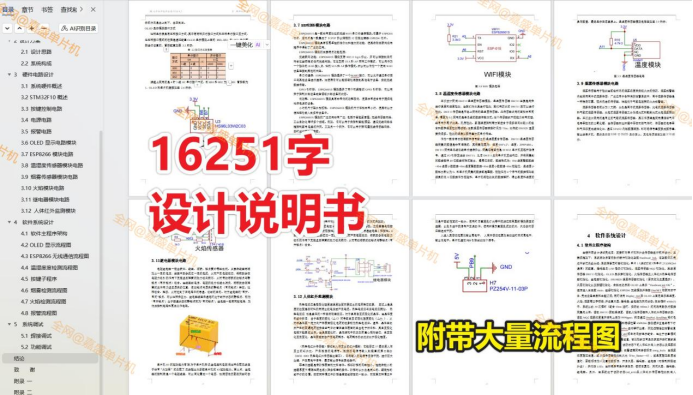

六、设计说明书(设计报告)

本文详细介绍了一款基于STM32F103单片机的烟雾、火焰、温湿度及红外安防综合检测系统。通过DHT11温湿度传感器检测当前温湿度,MQ-2烟雾传感器监测烟雾浓度,火焰传感器检测环境火光,人体红外传感器用于设防状态下的入侵探测。各传感器数据经STM32处理后,OLED显示屏实时显示烟雾浓度、温湿度、火焰状态、安防状态及报警阈值。系统通过ESP-01S无线WiFi模块连接云服务器,将数据上传至手机APP,用户可远程查看烟雾浓度、温湿度、火焰及设防闯入记录,并可调整报警阈值。当烟雾或温度超限、检测到火焰、或在设防状态下检测到人体红外信号时,蜂鸣器和LED灯立即发出声光报警。

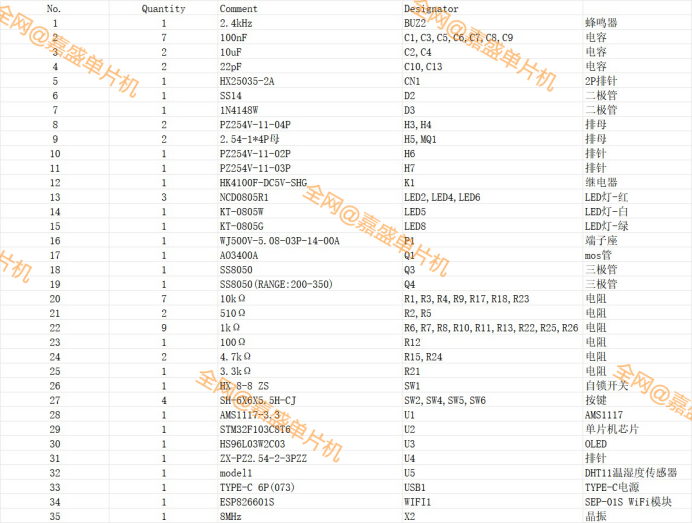

七、器件清单

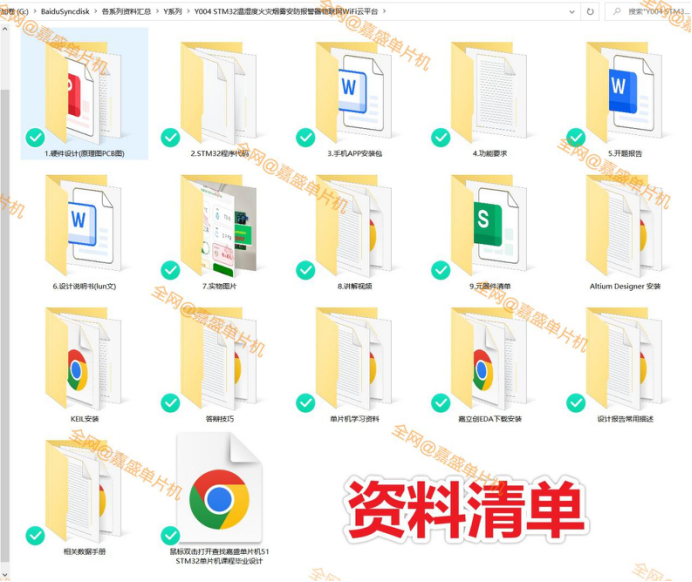

八、资料清单&下载链接


资料下载链接(可点击):

通过网盘分享的文件:Y004

链接:https://pan.baidu.com/s/1oCGFQVdgq7A5KPHJLguWZw?pwd=x4ay

提取码:x4ay
