在蓝牙HID协议的大家族中，引导协议（Boot Protocol）就像一位极简主义者------它抛弃了复杂的自定义功能，专注于最核心的输入输出需求，专为资源受限的设备和主机设计。无论是早期的BIOS环境，还是如今的嵌入式物联网设备，引导协议都凭借其简洁、高效的特性占据着重要地位。很多开发者在接触蓝牙HID时，往往更关注功能丰富的报告协议，却忽略了引导协议的底层价值。本文从设计初衷、核心特性、实现要求三个维度，拆解引导协议的底层逻辑，看懂这套极简方案如何适配资源受限场景。
目录
[2.1 固定的报告格式：无需解析，直接映射](#2.1 固定的报告格式：无需解析，直接映射)
[2.2 有限的支持范围：聚焦核心输入设备](#2.2 有限的支持范围：聚焦核心输入设备)
[2.3 简化的协议交互：仅支持核心指令](#2.3 简化的协议交互：仅支持核心指令)
[3.1 设备端的实现要求](#3.1 设备端的实现要求)
[3.2 主机端的实现要求](#3.2 主机端的实现要求)
一、引导协议的设计初衷：为低配设备而生
引导协议的诞生，源于对资源受限场景的适配需求。在早期的PC时代，BIOS（基本输入输出系统）作为开机时运行的底层固件，资源极其有限------内存小、处理能力弱，无法解析复杂的报告描述符。而键盘和鼠标作为最基础的输入设备，必须在BIOS阶段就能正常工作（如设置BIOS参数、选择启动项），这就需要一套简单到极致的通信方案。
蓝牙HID协议继承了USB HID的引导协议设计，其核心目标可以概括为两点：
降低主机门槛：主机无需解析复杂的报告描述符，只需识别固定格式的报告，即可实现基本输入功能，大幅减少主机的资源占用；
保证基础 兼容性：无论设备功能多复杂，只要支持引导协议，就能在资源受限的主机上正常工作，确保基础输入输出的通用性。
打个比方，引导协议就像设备与主机之间的应急通信频道------平时可能用不上，但在主机资源不足或特殊启动场景下，能快速建立连接，实现核心功能。而报告协议则是全功能频道，支持各种自定义操作，但对主机资源有一定要求。
二、引导协议的核心特性：固定格式+极简功能
引导协议的核心优势在于简单，这种简单性体现在报告格式、支持设备类型、协议交互三个方面，所有设计都围绕减少解析复杂度展开。
2.1 固定的报告格式：无需解析，直接映射

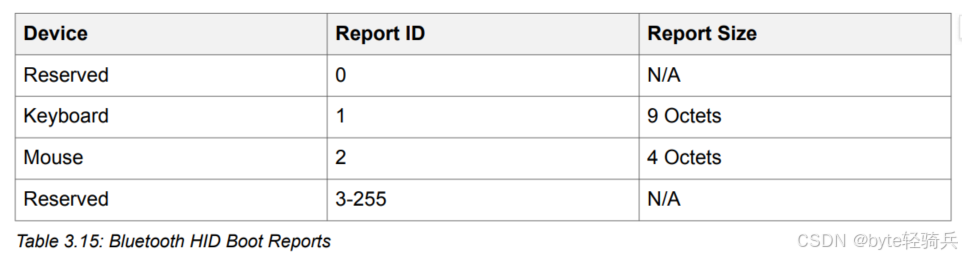

与报告协议的自定义报告格式不同，引导协议采用完全固定的报告结构，主机无需解析报告描述符，只需按固定偏移读取数据即可。目前引导协议仅支持两种设备类型，各自的报告格式如下：
（1）键盘报告格式（9字节）
报告ID：1字节（固定为0x01），用于标识这是键盘报告；
修饰键位：1字节，存储Shift、Ctrl、Alt等修饰键的状态（每bit对应一个修饰键，1表示按下，0表示松开）；
保留位：1字节，固定为0x00；
按键扫描码：6字节，存储最多6个普通按键的扫描码（支持同时按下6个按键，即六键无冲），无按键时填充0x00。
这种格式的优势在于极简------主机只需读取第2字节的修饰键状态和第4-9字节的扫描码，就能识别用户的按键操作，无需理解复杂的报告描述符结构。例如，用户按下"Ctrl+C"，修饰键位的对应bit会置1，按键扫描码字段会填充"C"的扫描码，主机直接读取这些字节，即可识别组合键操作。
（2）鼠标报告格式（4字节）
报告ID：1字节（固定为0x02），用于标识这是鼠标报告；
按键状态：1字节，存储左、中、右三个按键的状态（低3bit分别对应三个按键，1表示按下，0表示松开）；
X坐标变化：1字节，存储鼠标在X轴方向的位移（-127到127，负数表示向左移动，正数表示向右移动）；
Y坐标变化：1字节，存储鼠标在Y轴方向的位移（-127到127，负数表示向上移动，正数表示向下移动）。
同样，主机只需按固定偏移读取数据：第2字节判断按键状态，第3-4字节获取坐标变化，无需任何复杂解析。例如，鼠标向右移动5个单位、按下左键，报告数据会清晰反映这些状态，主机直接处理即可更新光标位置和执行点击操作。
2.2 有限的支持范围：聚焦核心输入设备
引导协议的设计目标是满足基础输入需求，因此仅支持两类核心设备：
键盘：包括纯键盘、键盘与指点设备组合（如带触控板的键盘）；
鼠标：包括纯鼠标、轨迹球等指点设备。
协议明确规定，只有这两类设备需要支持引导协议（通过SDP属性HIDDeviceSubclass的bit6和bit7标识），其他设备（如游戏手柄、传感器）无需支持。这一限制进一步简化了引导协议的实现，避免因支持过多设备类型导致复杂度上升。
2.3 简化的协议交互：仅支持核心指令
引导协议的交互逻辑也极其简单，仅支持两类核心指令，用于模式切换和报告获取：
SET_PROTOCOL：主机用于将设备切换到引导协议模式（参数为0x00）或报告协议模式（参数为0x01）；
GET_PROTOCOL：主机用于查询设备当前的协议模式；
GET_REPORT/SET_REPORT：仅支持固定格式的报告传输，不支持自定义报告。
协议规定，支持引导协议的设备必须响应SET_PROTOCOL和GET_PROTOCOL指令，确保主机能灵活切换协议模式。例如，PC在BIOS阶段会发送SET_PROTOCOL指令，将键盘切换到引导协议模式；进入操作系统后，再切换到报告协议模式，以支持多媒体按键等复杂功能。
三、引导协议的实现要求：主机与设备的双向约束
引导协议的简单性并非无代价，它对主机和设备都有明确的实现要求，这些要求确保了不同厂商的设备和主机能正常兼容。
3.1 设备端的实现要求
设备要支持引导协议，必须满足以下核心条件：
声明 SDP 属性：在SDP服务记录中，HIDBootDevice属性需设为TRUE，告知主机该设备支持引导协议；同时HIDReconnectInitiate属性需设为TRUE，支持连接丢失后的自动重连；
固定报告ID：引导协议的报告必须包含固定的报告ID（键盘0x01、鼠标0x02），且报告长度严格遵循9字节（键盘）和4字节（鼠标）的要求；
兼容模式切换：设备需能在引导协议模式和报告协议模式之间灵活切换，切换后立即按对应模式的格式发送报告；
支持扩展数据（可选）：设备可在固定格式后追加额外数据（用于报告协议模式的扩展功能），但前9字节（键盘）或4字节（鼠标）必须符合引导协议格式，且总长度不得超过46字节（含报告ID），以适配主机的最小MTU（48字节）。
这些要求确保了设备的引导协议实现具有通用性，无论主机是BIOS、嵌入式系统还是普通操作系统，都能正常识别和交互。
3.2 主机端的实现要求
主机要支持引导协议，需满足以下核心条件：
模式切换逻辑：主机需能发送SET_PROTOCOL指令切换协议模式，且切换应在中断信道建立前完成，避免异步报告格式混乱；
**报告解析逻辑：**主机无需解析报告描述符，直接按固定格式读取报告数据，识别按键状态、坐标变化等信息；
兼容旧设备：对于仅支持引导协议的 legacy 设备，主机需能长期维持引导协议模式，确保基础功能正常；
最小MTU支持：主机的L2CAP MTU不得小于48字节，以确保能接收最长46字节的引导协议报告（含报告ID和扩展数据）。
其中，模式切换的时机尤为关键。协议推荐主机在建立控制信道后、中断信道建立前发送SET_PROTOCOL指令，这样可以避免设备在中断信道建立后发送格式不一致的报告，确保数据交互的有序性。
四、引导协议的实际应用场景：不止于BIO
虽然引导协议源于BIOS场景，但在如今的蓝牙设备生态中，它的应用场景依然广泛，主要集中在以下三类场景：
1. 资源受限的嵌入式设备
很多嵌入式物联网设备（如智能门锁、工业控制器）的主控芯片资源有限，无法运行复杂的HID类软件，解析报告描述符。这类设备只需支持引导协议，就能快速接入蓝牙键盘或鼠标，实现参数配置、操作控制等功能，大幅降低开发难度和硬件成本。
2. 应急通信场景
当主机系统出现故障（如操作系统崩溃），进入应急模式时，往往只能提供最基础的功能支持。此时引导协议就能发挥作用，确保键盘和鼠标能正常工作，方便用户进行故障排查、数据备份等操作。
3. 简化设备开发
对于功能简单的蓝牙键盘或鼠标（如无多媒体按键、无自定义功能的基础款），开发商可以仅实现引导协议，无需设计复杂的报告描述符，大幅减少固件开发工作量，缩短产品上市周期。
五、引导协议与报告协议的对比：何时该用哪种模式？
引导协议和报告协议并非对立关系，而是互补关系，两者的核心差异和适用场景如下表所示：
|----------|------------------|------------------------|
| 对比维度 | 引导协议 | 报告协议 |
| 报告格式 | 固定格式，无需解析描述符 | 自定义格式，需解析报告描述符 |
| 支持功能 | 仅基础输入（键盘按键、鼠标移动） | 全功能支持（多媒体按键、力反馈、自定义数据） |
| 主机资源占用 | 极低，适合资源受限设备 | 较高，需要HID类软件解析描述符 |
| 适用主机 | BIOS、嵌入式系统、低配设备 | 电脑、手机、游戏机等高配设备 |
| 设备开发难度 | 低，无需设计报告描述符 | 高，需自定义报告描述符 |
实际应用中，大多数蓝牙HID设备都会同时支持两种协议------在资源受限的主机上使用引导协议，在高配主机上使用报告协议，既保证了兼容性，又能发挥设备的全部功能。
六、测验
题目：蓝牙HID引导协议的核心设计目标是什么？它与报告协议的核心区别是什么？（某嵌入式企业2024年面试题）
答案：
引导协议的核心设计目标是：
-
降低主机门槛，使资源受限的主机（如BIOS、嵌入式设备）无需解析复杂的报告描述符，即可实现基本输入功能；
-
保证基础兼容性，确保键盘、鼠标等核心输入设备在各种主机环境下都能正常工作。
与报告协议的核心区别：
-
报告格式：引导协议采用固定格式（键盘9字节、鼠标4字节），报告协议支持自定义格式；
-
解析要求：引导协议无需解析报告描述符，报告协议必须解析描述符才能理解数据含义；
-
功能范围：引导协议仅支持基础输入功能，报告协议支持多媒体按键、力反馈等复杂功能；
-
资源占用：引导协议对主机资源占用极低，报告协议需要更多主机资源支持。
题目：蓝牙HID引导协议支持哪些设备类型？各自的报告格式是什么？（某消费电子企业2023年面试题）
答案：
引导协议仅支持两类核心输入设备，报告格式固定：
- 键盘设备：
-
报告长度：9字节；
-
格式组成：1字节报告ID（固定0x01）+1字节修饰键位+1字节保留位+6字节按键扫描码；
-
核心功能：支持修饰键（Shift、Ctrl等）和最多6个普通按键的同时输入。
- 鼠标设备：
-
报告长度：4字节；
-
格式组成：1字节报告ID（固定0x02）+1字节按键状态（左、中、右三键）+1字节X坐标变化+1字节Y坐标变化；
-
核心功能：支持三键操作和X/Y轴位移传输（范围-127~127）。
题目：支持蓝牙HID引导协议的设备，在SDP属性和实现上有哪些关键要求？
答案：
支持引导协议的设备需满足以下关键要求：
1. SDP属性要求：
-
HIDBootDevice属性需设为TRUE，明确告知主机设备支持引导协议；
-
HIDReconnectInitiate属性需设为TRUE，支持连接丢失后的自动重连；
-
HIDDeviceSubclass属性的bit6（键盘）或bit7（鼠标）需置1，标识设备类型。
2. 实现要求：
-
报告格式：严格遵循固定格式，报告ID固定（键盘0x01、鼠标0x02），长度符合要求（键盘9字节、鼠标4字节）；
-
模式切换：支持SET_PROTOCOL和GET_PROTOCOL指令，能在引导协议和报告协议之间灵活切换；
-
报告长度限制：追加扩展数据后的总长度不得超过46字节，适配主机最小MTU（48字节）；
-
兼容性：切换到引导协议模式后，仅发送固定格式报告，确保主机能正确解析。
