h参考文章：《操作系统真象还原》第五章 ---- 轻取物理内存容量 启用分页畅游虚拟空间 力斧直斩内核先劈一角 闲庭信步摸谈特权级
一、获取内存物理信息
必须先知道物理内存有多大、哪些可用、哪些是保留 / 空洞，才能做后续分页与内核放置
使用BIOS 0x15中断获取内存容量的探测方法（3种）：
AH=0x88：最多识别 64MB，简单但不准。AX=0xE801：识别低 15MB 与 16MB～4GB，适合 32 位系统。EAX=0xE820（推荐 ）：遍历完整内存布局，返回 "起始地址 + 长度 + 类型"，能识别可用 / 保留 / ACPI / 内存空洞（15MB～16MB。
代码实现
在loader.s中增添如下代码（内存探测）：
;----------------------------E820 内存探测代码----------------------------
.e820_mem_get_loop:
mov eax,0x0000E820 ;BIOS规定，eax存放int 0x15 的功能号，0xE820 就是 "获取系统内存布局" 功能号
mov ecx,0x14 ;告诉BIOS，缓冲区大小是20字节，写入ecx是固定搭配
mov edx,0x534d4150 ;0x534D4150 是 ASCII 字符串 SMAP 的十六进制值,BIOS 会检查这个签名是否正确
int 0x15 ;触发0x15中断，调用BIOS的E820功能，获取一个内存块的信息，写入 es:di 指向的缓冲区
jc .e820_failed_so_try_e801 ;如果 CF=1（调用失败），就跳转到 E801 探测方案
add di,cx ;把di的数值增加20，让di指向下一个缓冲区位置，为下一次调用准备
inc word [ards_nr] ;ards_nr 变量的值加 1，即记录"获取到的内存块数量"加1
cmp ebx,0 ;判断 BIOS 是否还有下一个内存块。BIOS 会在最后一个内存块返回时，把 ebx 设为 0
jne .e820_mem_get_loop ;如果ebx != 0（不相等，说明内存块还没读完），跳回循环开头继续读取
mov cx,[ards_nr] ;ards_nr 变量的值，即内存块的数量赋值给cx
mov ebx,ards_buf ;把 ards_buf 缓冲区的地址赋值给 ebx,让 ebx 指向第一个内存块
xor edx,edx ;edx 用来保存所有内存块中最大的地址，把它初始化设为0
;---------------------------------------"求最大内存地址"代码------------------
.find_max_mem_area:
mov eax,[ebx] ;ebx 指向第一个内存块，[ebx]取的是ARDS结构的基地址低32位，让eax也指向第一个内存块
add eax,[ebx+8] ;[ebx+8]得到当前内存块长度的低32位，add后就得到了当前内存块的结束地址
add ebx,20 ;让 ebx 指向下一个内存块
cmp edx,eax ;edx 保存的是当前已探测内存块中的最大结束地址，eax 是当前内存块的结束地址
jge .next_ards ;如果 edx ≥ eax，说明当前块的结束地址不是最大结束地址，说明还有内存快没读完，此时去出路下一个内存块
mov edx,eax ;如果 eax > edx，说明当前块的结束地址是新的最大值,把 eax 的值更新到 edx，让 edx 保存新的最大地址
.next_ards:
loop .find_max_mem_area ;loop 是汇编循环指令
;先把 cx 寄存器的值减 1；如果减完后 cx != 0，就跳转到 .find_max_mem_area 标签；
;如果 cx == 0，则不跳转，继续执行下一条指令
;前面 mov cx, [ards_nr] 已经把内存块数量存进了 cx
jmp .mem_get_ok ;前面的循环结束后，所有内存块都被探测完了
;---------------------------"E820探测失败，使用E801探测"代码---------------------------
.e820_failed_so_try_e801:
mov ax,0xe801 ;同之前的一样，吧功能号赋值给ax
int 0x15 ;
jc .e801_failed_so_try_88
;计算出来低15MB的内存
mov cx,0x400
mul cx
shl edx,16
and eax,0x0000FFFF
or edx,eax
add edx,0x100000
mov esi,edx
;计算16MB以上的内存，以字节为单位
xor eax,eax
mov ax,bx
mov ecx,0x10000
mul ecx
mov edx,esi
add edx,eax
jmp .mem_get_ok
;---------------------------"E820、E801探测失败，使用0x88探测"代码---------------------------
.e801_failed_so_try_88:
mov ah,0x88 ;同样赋值功能号
int 0x15
jc .error_hlt
and eax,0x0000FFFF
mov cx,0x400 ;1024
mul cx
shl edx,16
or edx,eax
add edx,0x100000
;-----------------------------"所有内存探测方案失败，停止运行"代码-------------------------
.error_hlt:
jmp $
;------------------------------内存探测成功代码-------------------------------------------
.mem_get_ok:
mov [total_mem_bytes],edx ;内存探测成功，把最终得到的物理内存大小保存进edx,为后面的分页初始化准备进入bochs进行仿真运行，输入以下命令：
；LOADER_BASE_ADDR 是 0x600
；前面的 GDT、预留空间、gdt_ptr 等数据占了 0x200 字节
；所以 total_mem_bytes 这个变量的物理地址就是：0x600+0x200=0x800

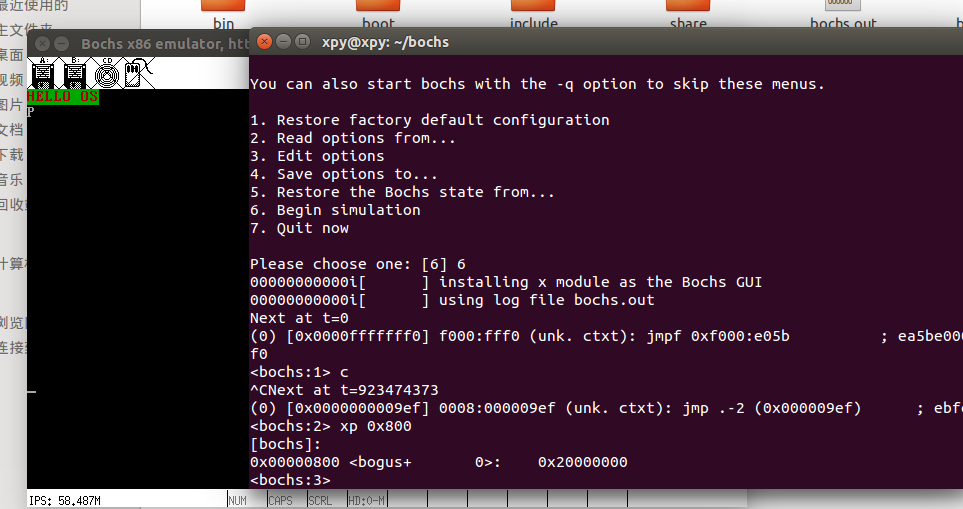

；xp 0x800：查看物理地址 0x800 处的内容
xp 0x800结果如图所示：
0x20000000 是十六进制数，换算成十进制：0x20000000=2×167=536,870,912 字节=512 MB而我们在 Bochs 配置里设置的虚拟机内存就是 512MB。
二、分页
为什么要分页：
在操作系统进入保护模式后，实行的是通过「段选择子：段内偏移」的格式来得到地址，在这样的格式下，CPU 会根据段选择子去 GDT 中找到对应的段描述符，然后取出对应的段的基地址，再加上段内偏移，最终得到了线性地址。即：分段机制完成了从 逻辑地址 → 线性地址 的转换。
但是，分段机制存在着一些缺陷：
- 段的空间尺寸大，容易造成内存空间的浪费，必须占用连续的物理内存空间，物理内存碎片化后难以高效利用；
- 无法实现多进程独立地址空间隔离，没有成熟的内存访问控制体系。
因此，在操作系统保护模式的基础性上，引入分页机制。
分页核心概念：
页（Page）：虚拟内存的最小管理单位 ，这里规定大小为 4KB。系统将整个 4GB 线性地址空间，按固定 4KB 大小切分为一个个虚拟页。
**页框（Page Frame）：物理内存的最小分配单位，**大小同样为 4KB。物理内存条被切分为连续、等大的物理页框，用于存放虚拟页的数据。
分页核心本质：建立虚拟页与物理页框的映射关系。

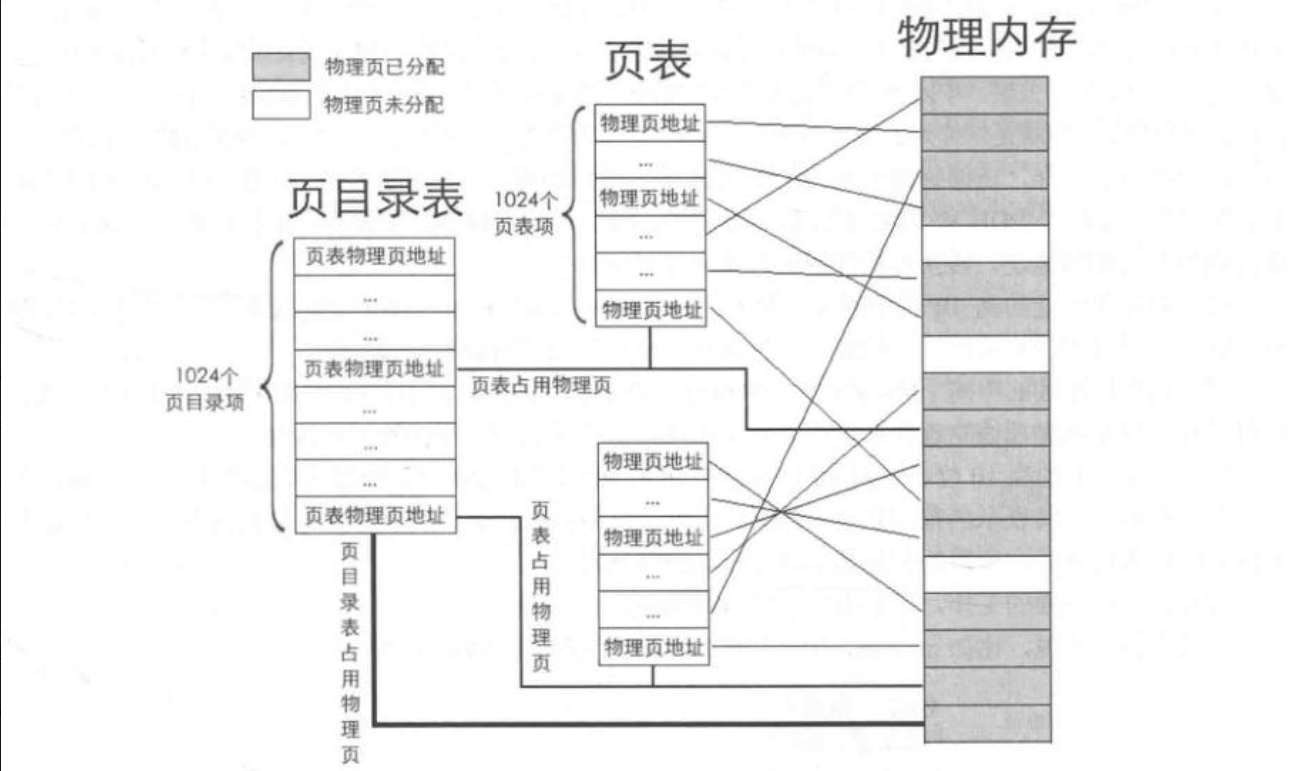

二级分页架构
32 位线性地址总寻址范围：0~4GB，共 32 位二进制，x86 采用两级页表分层管理，将 32 位线性地址划分为三段：
高 10 位：页目录索引(PDI） +中间 10 位：页表索引(PTI） + 低 12 位：页内偏移 (Offset）
页目录（Page Directory）： 10 位寻址范围：2的10次方，即1024个项，每个页目录项占 4 字节，用来存储某一张页表的物理基地址 + 内存属性标志位，整个操作系统只有一个页目录，管控整个4GB大小的虚拟空间。
页表（Page Table）： 10 位寻址范围：2的10次方，即1024个项，每个页表录项占 4 字节，用来存储某一张页表的物理基地址 + 内存属性标志位，整个操作系统只有一个页目录，管控整个4GB大小的虚拟空间
通过唯一的页目录找到一个页表--->通过这个页表找到一个页表项--->通过页表项得到最终的物理地址
在引入例如分页后，操作系统内的完整寻址流程就如下所示：逻辑地址（对应着虚拟内存） → 分段机制 → 线性地址 → 分页机制 → 物理地址（对应实际存在的内存条）
地址转换详细流程：
（1)CPU 取出 32 位线性地址，拆分：高 10 位 PDI、中间 10 位 PTI、低 12 位页内偏移；
（2) 从寄存器 CR3 中读取页目录物理起始地址；
(3) 页目录基地址 + PDI×4，计算出目标页目录项内存地址；
(4) 读取页目录项，校验 P 位是否有效，取出其中页表物理基地址；
(5) 页表基地址 + PTI×4，计算出目标页表项内存地址；
(6) 读取页表项，取出物理页框基地址；
(7) 物理页框基地址 + 低 12 位页内偏移，拼接得到最终物理内存地址；
(8) CPU 访问该物理地址，完成内存读写。
代码实现
在boot.inc中增添如下代码：
;------------------ 开启页表所需要的宏定义---------------------------
PAGE_DIR_TABLE_POS equ 0x100000 ;定义页目录表的起始物理地址为 0x100000（1MB）
;------------------ 对页表的相关属性进行定义---------------------------------
PG_P equ 1b ;PG目录项第0位P位，当p位=1 表示存在于当前物理内存
PG_RW_R equ 00b ;第1位Read/Write 位，当该位=0表示该页只读
PG_RW_W equ 10b ; =1表示可写可读
PG_US_S equ 000b ;第2位user位，当该位=0表示超级用户
PG_US_U equ 100b ; =1普通用户
;-------------------加载内核所需要的宏定义 -------------------------------
KERNEL_BIN_SECTOR equ 0x9 ;定义内核二进制文件在硬盘上的起始扇区号为 0x9
;后面 rd_disk_m_32 函数会从这个扇区开始读取内核
KERNEL_BIN_BASE_ADDR equ 0x70000 ;定义内核二进制文件加载到内存的物理地址为 0x70000
;Loader会把内核文件读到这，后面 kernel_init 会解析这个地址上的 ELF 文件头
KERNEL_ENTER_ADDR equ 0xc0001500 ;定义内核的入口虚拟地址为 0xc0001500
;在开启分页后，loader程序会跳转到这个地址（虚拟地址），然后开始进入内核
PT_NULL equ 0x0 ;定义ELF程序段的 PT_NULL 类型为 0
;在 kernel_init 中，用该变量来判断当前段是否为空段，如果是，则跳过该段进行后续操作在loader.s中增添如下代码（开启分页+在32位模式下读取硬盘）：
;------------------------------- 加载内核到缓冲区 -------------------------------------------------
mov eax, KERNEL_BIN_SECTOR ;把 KERNEL_BIN_SECTOR（0x9）赋值给 eax，从第9个扇区开始读内核
mov ebx, KERNEL_BIN_BASE_ADDR ;从扇区中读到的内核数据放到以0x70000为起始地址的内存地址上
mov ecx,200 ;读取扇区的数量为200个
call rd_disk_m_32
;--------------------------------开始启动分页 ---------------------------------------------------
call setup_page ;对业目录表和页表进行初始化（这个函数的具体实现在后面）
;gdtr的格式：0-15位：GDT界限 16-47位：起始地址
sgdt [gdt_ptr] ;将gdt寄存器中的值，写入到gdt_ptr 变量中，保存当前 GDT 的信息
mov ebx,[gdt_ptr+2] ;[gdt_ptr+2]即GDT的起始地址，写入ebx
or dword [ebx+0x18+4],0xc0000000 ;把显存段的基地址从0xB8000 修改为 0xC00B8000
;使其映射到虚拟内存中，这样设置之后，即使开启分页也能访问显存
add dword [gdt_ptr+2],0xc0000000 ;gdt_ptr+2是GDT的起始地址,同样将它也进行映射，分页开启后能找到GDT
add esp,0xc0000000 ;栈指针同样进行映射
mov eax,PAGE_DIR_TABLE_POS
mov cr3,eax ;把页目录表的地址写入 cr3 寄存器,告诉 CPU 页目录表在哪里，这是开启分页的前提
mov eax,cr0
or eax,0x80000000 ;把 cr0 的最高位（PG 位）设为1，开启分页
mov cr0,eax
lgdt [gdt_ptr] ;加载映射后的新的GDT地址
mov eax,SELECTOR_VIDEO
mov gs,eax ;重新加载显存段

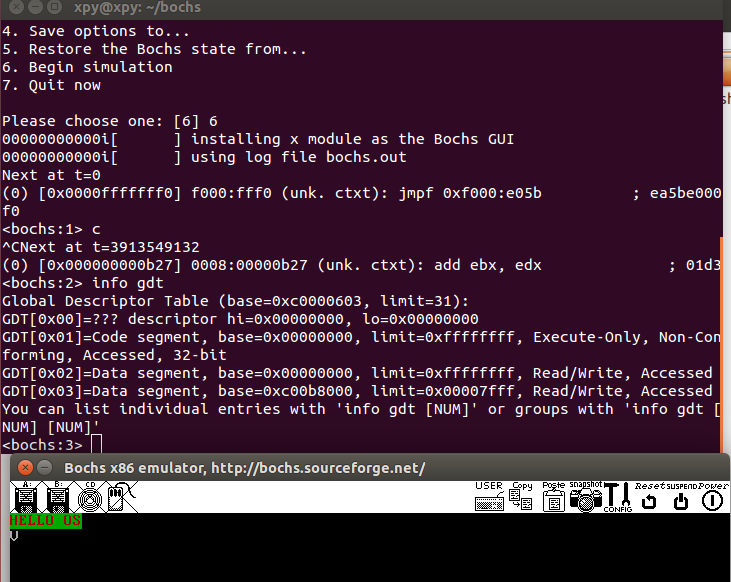

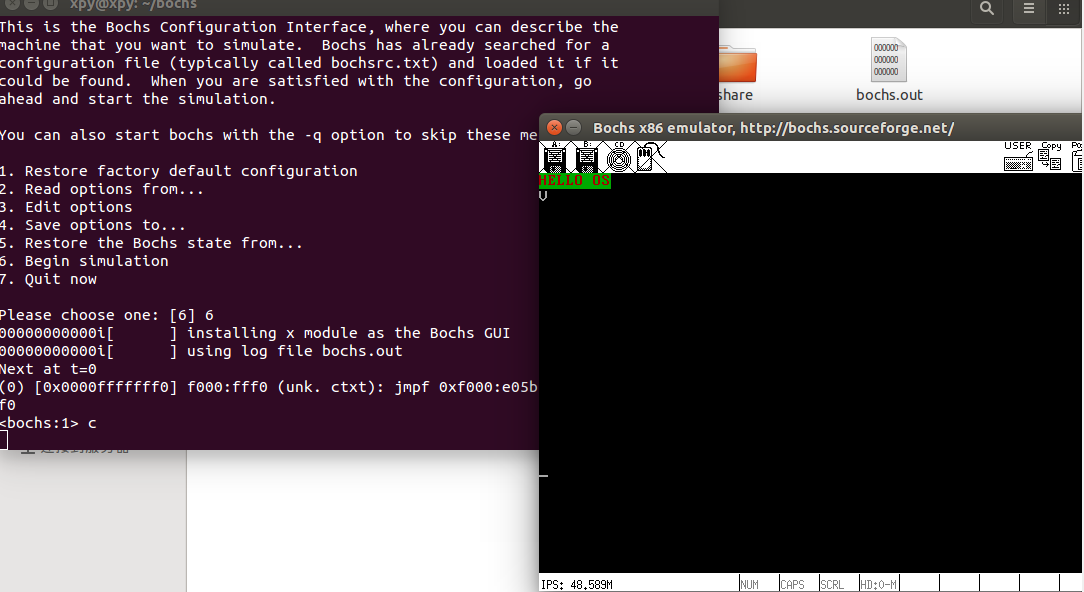

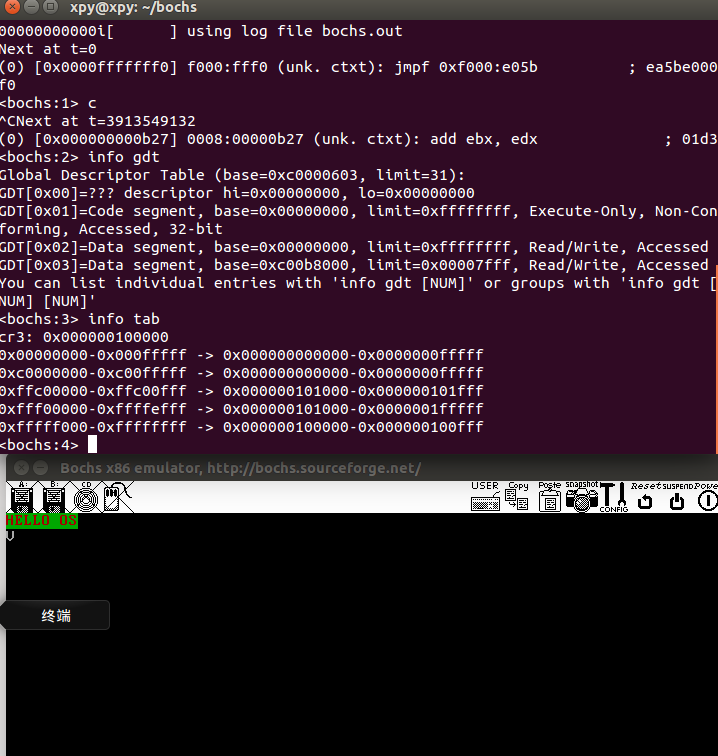

mov byte [gs:160],'V' ;验证分页是否开启成功，如果屏幕上显示了 V，说明显存映射正常，分页工作正常
jmp SELECTOR_CODE:enter_kernel ;跳转到内核区
;------------------------------ 跳转到内核区
enter_kernel:
call kernel_init ;初始化内核（具体实现在后面）解析内核ELF文件，把内核的各个段加载到正确的虚拟地址上，完成重定位，为执行内核做准备
mov esp,0xc009f000 ;内核设置新的栈指针
jmp KERNEL_ENTER_ADDR ;跳转到内核的入口
;------------------------------- 创建页表 ------------------------------------------------
setup_page:
mov ecx,0x1000
mov esi,0
.clear_page_dir_mem: ;对页目录表进行初始化，全部清空
mov byte [PAGE_DIR_TABLE_POS+esi],0
inc esi
loop .clear_page_dir_mem
.create_pde: ;创建一个页目录项
mov eax,PAGE_DIR_TABLE_POS
add eax,0x1000 ;页表物理地址 = PAGE_DIR_TABLE_POS + 0x1000
or eax, PG_P | PG_RW_W | PG_US_U
mov [PAGE_DIR_TABLE_POS+0x0],eax
mov [PAGE_DIR_TABLE_POS+0xc00],eax
sub eax,0x1000
mov [PAGE_DIR_TABLE_POS+4092],eax
mov eax,PAGE_DIR_TABLE_POS ;
add eax,0x1000
mov ecx,256
mov esi,0
mov ebx,PG_P | PG_RW_W | PG_US_U
.create_kernel_pte: ;填充低地址页表:物理地址 0x00000000 ~ 0x000FFFFF（0~1MB）的物理内存，映射到虚拟地址
mov [eax+esi*4],ebx
inc esi
add ebx,0x1000
loop .create_kernel_pte
;为内核的高地址空间页目录项设置初始的页表地址
mov eax,PAGE_DIR_TABLE_POS ;为内核高地址空间（0xC0400000 ~ 0xFFFFFFFF），初始化页目录项，让它们指向连续的页表
add eax,0x2000
or eax,PG_P | PG_RW_W | PG_US_U
mov ebx,PAGE_DIR_TABLE_POS
mov ecx,254
mov esi,769
.create_kernel_pde:
mov [ebx+esi*4],eax
inc esi
add eax,0x1000
loop .create_kernel_pde
ret
;----------------------- 初始化内核 把缓冲区的内核代码放到0x1500区域 ------------------------------------------
;这个地方主要对elf文件头部分用的很多
;可以参照着书上给的格式 来比较对比
kernel_init:
xor eax,eax ;寄存器全部清零
xor ebx,ebx
xor ecx,ecx
xor edx,edx
;解析 ELF 文件头，获取程序段表信息
mov ebx,[KERNEL_BIN_BASE_ADDR+28]
add ebx,KERNEL_BIN_BASE_ADDR ;ebx当前位置为程序段表
mov dx,[KERNEL_BIN_BASE_ADDR+42] ;获取程序段表每个条目描述符字节大小
mov cx,[KERNEL_BIN_BASE_ADDR+44] ;段的总数量
;遍历每个程序段
.get_each_segment:
cmp dword [ebx+0],PT_NULL
je .PTNULL
mov eax,[ebx+8]
cmp eax,0xc0001500
jb .PTNULL
push dword [ebx+16]
mov eax,[ebx+4]
add eax,KERNEL_BIN_BASE_ADDR
push eax
push dword [ebx+8]
call mem_cpy
add esp,12
;若当前段是空的，则跳过当前段，对下一个段进行处理
.PTNULL:
add ebx,edx
loop .get_each_segment
ret
;对内存的数据进行复制备份
mem_cpy:
cld ;清除方向标志位，确保复制数据时是从低位到高位进行复制的
push ebp ;建立栈帧、保存寄存器
mov ebp,esp
push ecx
mov edi,[ebp+8] ;[ebp+8]对应目标地址，存入edi
mov esi,[ebp+12] ;[ebp+12]对应源地址， 存入esi
mov ecx,[ebp+16] ;[ebp+16]对应"一次复制多大的数据" ，存入ecx
rep movsb ;开始进行复制，一个一个字节复制
pop ecx ;恢复栈帧、寄存器
pop ebp
ret
;------------------------ rd_disk_m_32 ----------------------
rd_disk_m_32:
;1 写入待操作磁盘数
;2 写入LBA 低24位寄存器 确认扇区
;3 device 寄存器 第4位主次盘 第6位LBA模式 改为1
;4 command 写指令
;5 读取status状态寄存器 判断是否完成工作
;6 完成工作 取出数据
;;;;;;;;;;;;;;;;;;;;;
;1 写入待操作磁盘数
;;;;;;;;;;;;;;;;;;;;;
mov esi,eax ; !!! 备份eax
mov di,cx ; !!! 备份cx
mov dx,0x1F2 ; 0x1F2为Sector Count 端口号 送到dx寄存器中
mov al,cl ; !!! 忘了只能由ax al传递数据
out dx,al ; !!! 这里修改了 原out dx,cl
mov eax,esi ; !!!袄无! 原来备份是这个用 前面需要ax来传递数据 麻了
;;;;;;;;;;;;;;;;;;;;;
;2 写入LBA 24位寄存器 确认扇区
;;;;;;;;;;;;;;;;;;;;;
mov cl,0x8 ; shr 右移8位 把24位给送到 LBA low mid high 寄存器中
mov dx,0x1F3 ; LBA low
out dx,al
mov dx,0x1F4 ; LBA mid
shr eax,cl ; eax为32位 ax为16位 eax的低位字节 右移8位即8~15
out dx,al
mov dx,0x1F5
shr eax,cl
out dx,al
;;;;;;;;;;;;;;;;;;;;;
;3 device 寄存器 第4位主次盘 第6位LBA模式 改为1
;;;;;;;;;;;;;;;;;;;;;
; 24 25 26 27位 尽管我们知道ax只有2 但还是需要按规矩办事
; 把除了最后四位的其他位置设置成0
shr eax,cl
and al,0x0f
or al,0xe0 ;!!! 把第四-七位设置成0111 转换为LBA模式
mov dx,0x1F6 ; 参照硬盘控制器端口表 Device
out dx,al
;;;;;;;;;;;;;;;;;;;;;
;4 向Command写操作 Status和Command一个寄存器
;;;;;;;;;;;;;;;;;;;;;
mov dx,0x1F7 ; Status寄存器端口号
mov ax,0x20 ; 0x20是读命令
out dx,al
;;;;;;;;;;;;;;;;;;;;;
;5 向Status查看是否准备好惹
;;;;;;;;;;;;;;;;;;;;;
;设置不断读取重复 如果不为1则一直循环
.not_ready:
nop ; !!! 空跳转指令 在循环中达到延时目的
in al,dx ; 把寄存器中的信息返还出来
and al,0x88 ; !!! 0100 0100 0x88
cmp al,0x08
jne .not_ready ; !!! jump not equal == 0
;;;;;;;;;;;;;;;;;;;;;
;6 读取数据
;;;;;;;;;;;;;;;;;;;;;
mov ax,di ;把 di 储存的cx 取出来
mov dx,256
mul dx ;与di 与 ax 做乘法 计算一共需要读多少次 方便作循环 低16位放ax 高16位放dx
mov cx,ax ;loop 与 cx相匹配 cx-- 当cx == 0即跳出循环
mov dx,0x1F0
.go_read_loop:
in ax,dx ;两字节dx 一次读两字
mov [ebx],ax
add ebx,2
loop .go_read_loop
ret ;与call 配对返回原来的位置 跳转到call下一条指令三、最终代码
boot.inc:
;---------------------------------------进入loader所需的宏定义
LOADER_START_SECTOR equ 2 ;把 LOADER_START_SECTOR 这个符号直接替换成数值 2
;表明Loader 程序在磁盘上的起始扇区号是2扇区
;扇区从0开始计数，第0扇区是MBR，第1扇区是1，所以2就是第3个扇区
LOADER_BASE_ADDR equ 0x600 ;Loader 程序被加载到内存的起始地址是 0x600
;MBR 引导程序在调用 BIOS 中断读取磁盘时，会把 0x600 作为目标内存地址，把 Loader 读到这里，然后跳过去执行
;------------------------------------对gdt描述符属性进行定义（高32位）
;下划线没有语法作用，只是为了让人看清哪一位是哪一位！
DESC_G_4K equ 1_00000000000000000000000b ;第23位，G位表示4K或者1字节位,将此位设置为1，则表明此时粒度的大小则为4kB
DESC_D_32 equ 1_0000000000000000000000b ;第22位，D/B位，将此位设置为1，表明此时使用32位保护模式
DESC_L equ 0_000000000000000000000b ;第21位，L位，将此位设置为0，表明此时所写的代码都是32位的代码
DESC_AVL equ 0_00000000000000000000b ;第20位，软件可用位，暂时用不到它，设置为0
DESC_LIMIT_CODE2 equ 1111_0000000000000000b ;第16-19位，段界限的高四位 全部初始化为1 因为最大段界限*粒度必须等于
;0xffffffff，即4GB的大小 ，段界限的后16位是在低32位中的，到时由我们自行写入
DESC_LIMIT_DATA2 equ DESC_LIMIT_CODE2 ;相同的值 数据段与代码段段界限相同
DESC_LIMIT_VIDEO2 equ 0000_0000000000000000b ;这里将显存段的段界限高4位填0000，显存不需要4GB那么大，只需一小块
DESC_P equ 1_000000000000000b ;第15位，P位，设置为1，用于判断段是否存在于内存
;1 = 段存在,必须是 1，否则 CPU 抛异常
DESC_DPL_0 equ 00_0000000000000b ;第13-14位,权限位
DESC_DPL_1 equ 01_0000000000000b ;0为操作系统内核，权力最高 3为用户程序，权力最低
DESC_DPL_2 equ 10_0000000000000b
DESC_DPL_3 equ 11_0000000000000b
DESC_S_sys equ 0_000000000000b ;第12位为0 则表示系统段,为1则表示数据段或代码段
DESC_S_CODE equ 1_000000000000b ;判断是否为系统段还是数据段
DESC_S_DATA equ DESC_S_CODE ;代码段、数据段都填 1
;第9-11位表示该段类型 1000 可执行 不允许可读 已访问位0
;当第12位为1时：若11位为1，则为代码段；若11位为0，则为数据段
DESC_TYPE_CODE equ 1000_00000000b ;1000，表示：代码段、可执行、不可读、未访问
DESC_TYPE_DATA equ 0010_00000000b ;0010，表示：数据段、可读写
;拼出 GDT 代码段描述符的 "高32位"，将其特征属性放在一起，高32位全是属性位，用宏定义拼写较省力
;低32位根据需要，要写什么就写什么，格式为：段基址+段界限
;DESC_G_4K-->4KB粒度
;DESC_D_32-->32位保护模式
;DESC_L-->32位代码段
;DESC_LIMIT_CODE2-->段界限的最高4位1111，段最大，能访问 4GB
;DESC_P-->段在内存中
;DESC_DPL_0-->最高权限（内核）
;DESC_S_CODE-->代码/数据段
;DESC_TYPE_CODE-->若是代码段则是1000，即可执行
;0x00-->段基址是0x00，段界限
DESC_CODE_HIGH4 equ (0x00<<24) + DESC_G_4K + DESC_D_32 + \
DESC_L + DESC_AVL + DESC_LIMIT_CODE2 + \
DESC_P + DESC_DPL_0 + DESC_S_CODE + DESC_TYPE_CODE + 0X00
;拼出 GDT 数据段描述符的 "高32位"，将其特征属性放在一起
DESC_DATA_HIGH4 equ (0x00<<24) + DESC_G_4K + DESC_D_32 + \
DESC_L + DESC_AVL + DESC_LIMIT_DATA2 + \
DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0X00
;拼出 GDT 显存段描述符的 "高32位"，将其特征属性放在一起
;显存基址是 0xB8000，高字节是 0x0B
DESC_VIDEO_HIGH4 equ (0x00<<24) + DESC_G_4K + DESC_D_32 + \
DESC_L + DESC_AVL + DESC_LIMIT_VIDEO2 + \
DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0X0B
;-------------------- 选择子属性
RPL0 equ 00b ;4个访问段时的特权级，与前面段本身的特权级是两个概念，注意不要混淆
RPL1 equ 01b
RPL2 equ 10b
RPL3 equ 11b
TI_GDT equ 000b ;TI = 1 表示用 LDT（局部表）,0 表示用 GDT（全局表）
TI_LDT equ 100b
;------------------ 开启页表所需要的宏定义---------------------------
PAGE_DIR_TABLE_POS equ 0x100000 ;定义页目录表的起始物理地址为 0x100000（1MB）
;------------------ 对页表的相关属性进行定义---------------------------------
PG_P equ 1b ;PG目录项第0位P位，当p位=1 表示存在于当前物理内存
PG_RW_R equ 00b ;第1位Read/Write 位，当该位=0表示该页只读
PG_RW_W equ 10b ; =1表示可写可读
PG_US_S equ 000b ;第2位user位，当该位=0表示超级用户
PG_US_U equ 100b ; =1普通用户
;-------------------加载内核所需要的宏定义 -------------------------------
KERNEL_BIN_SECTOR equ 0x9 ;定义内核二进制文件在硬盘上的起始扇区号为 0x9
;后面 rd_disk_m_32 函数会从这个扇区开始读取内核
KERNEL_BIN_BASE_ADDR equ 0x70000 ;定义内核二进制文件加载到内存的物理地址为 0x70000
;Loader会把内核文件读到这，后面 kernel_init 会解析这个地址上的 ELF 文件头
KERNEL_ENTER_ADDR equ 0xc0001500 ;定义内核的入口虚拟地址为 0xc0001500
;在开启分页后，loader程序会跳转到这个地址（虚拟地址），然后开始进入内核
PT_NULL equ 0x0 ;定义ELF程序段的 PT_NULL 类型为 0
;在 kernel_init 中，用该变量来判断当前段是否为空段，如果是，则跳过该段进行后续操作loader.s:
%include "boot.inc"
SECTION loader vstart=LOADER_BASE_ADDR ;告诉汇编器：这段代码的运行地址是 0x600
LOADER_STACK_TOP equ LOADER_BASE_ADDR ;栈顶指针 = 0x600,实模式和保护模式都需要栈，这里同样设置为0x600
jmp loader_start ;下面存放数据段 构建gdt 跳跃到下面的代码区
;--------------------------------------构建全局描述附表
;db define byte,dw define word,dd define dword
;一个段描述符是8个字节
GDT_BASE : dd 0x00000000 ;Intel规定：GDT第0个段描述符不可用，必须是空描述符，必须全 0
dd 0x00000000
CODE_DESC : dd 0x0000FFFF ;代码段描述符，权限：内核级、可执行、可读
dd DESC_CODE_HIGH4 ;FFFF(4GB)是与其他的几部分相连接 形成0XFFFFF段界限，0x00000000是基地址 ;下面这个dd就是我们在boot.inc中组合出的，段描述符的高32位
DATA_STACK_DESC : dd 0x0000FFFF ;数据段描述符，权限：内核级、可读写
dd DESC_DATA_HIGH4 ;下面这个dd就是我们在boot.inc中组合出的，段描述符的高32位
VIDEO_DESC : dd 0x80000007 ;0xB8000 到0xBFFFF为文字模式显示内存 B只能在boot.inc中出现定义了 此处不够空间了 8000刚好够
dd DESC_VIDEO_HIGH4 ;0x0007 (bFFFF-b8000)/4k = 0x7
GDT_SIZE equ $ - GDT_BASE ;GDT 总大小：当前位置减去GDT_BASE的地址
GDT_LIMIT equ GDT_SIZE - 1 ;GDT 界限（必须是大小 - 1）
times 59 dq 0 ;为GDT预留59个 define double四字型 8字描述符
times 5 db 0 ;4个段描述符32字节+59个8字节，共472字节+填充5字节=512字节（0x200）
;让 total_mem_bytes 变量刚好落在 0x600+0x200=0x800 地址上
total_mem_bytes dd 0 ;该变量存储 E820/E801 探测到的总内存字节数
gdt_ptr dw GDT_LIMIT ;定义GDT,格式：低16位，存GDT界限，高32位，存GDT的起始地址
dd GDT_BASE
ards_buf times 244 db 0 ;定义244字节的缓冲区，初始值全为0，BIOS E820 中断会把内存布局信息（ARDS 结构）写到这里
ards_nr dw 0 ;该变量存储"E820中断探测到的内存块数量（ARDS结构的数量）
;段选择子格式如下：
;位15~3:索引 + 位2：TI + 位 1~0：RPL
SELECTOR_CODE equ (0X0001<<3) + TI_GDT + RPL0 ;01代码段描述符索引（左移3位是因为段选择子的格式规定，索引必须放在第 3~15 位；TI_GDT：是常量0，表示选择的是GDT全局描述符表；RPL0：是常量0，表示请求特权级为0内核级）
SELECTOR_DATA equ (0X0002<<3) + TI_GDT + RPL0 ;数据段
SELECTOR_VIDEO equ (0X0003<<3) + TI_GDT + RPL0 ;显存段
;----------------------------loader启动代码---------------------------
loader_start:
mov sp,LOADER_BASE_ADDR ;初始化栈指针，设置栈顶地址(0X600)
xor ebx,ebx ;初始化：把 ebx 寄存器清零
mov ax,0
mov es,ax ;初始化es段寄存器为 0
;后面mov di, ards_buf，而di是偏移地址，最终的物理地址是 es:di;把es设为 0，就能保证 es:di 指向的就是物理地址 di
mov di,ards_buf ;把ards_buf变量的地址，赋值给 di 寄存器，此时di指向了缓冲区
;----------------------------E820 内存探测代码----------------------------
.e820_mem_get_loop:
mov eax,0x0000E820 ;BIOS规定，eax存放int 0x15 的功能号，0xE820 就是 "获取系统内存布局" 功能号
mov ecx,0x14 ;告诉BIOS，缓冲区大小是20字节，写入ecx是固定搭配
mov edx,0x534d4150 ;0x534D4150 是 ASCII 字符串 SMAP 的十六进制值,BIOS 会检查这个签名是否正确
int 0x15 ;触发0x15中断，调用BIOS的E820功能，获取一个内存块的信息，写入 es:di 指向的缓冲区
jc .e820_failed_so_try_e801 ;如果 CF=1（调用失败），就跳转到 E801 探测方案
add di,cx ;把di的数值增加20，让di指向下一个缓冲区位置，为下一次调用准备
inc word [ards_nr] ;ards_nr 变量的值加 1，即记录"获取到的内存块数量"加1
cmp ebx,0 ;判断 BIOS 是否还有下一个内存块。BIOS 会在最后一个内存块返回时，把 ebx 设为 0
jne .e820_mem_get_loop ;如果ebx != 0（不相等，说明内存块还没读完），跳回循环开头继续读取
mov cx,[ards_nr] ;ards_nr 变量的值，即内存块的数量赋值给cx
mov ebx,ards_buf ;把 ards_buf 缓冲区的地址赋值给 ebx,让 ebx 指向第一个内存块
xor edx,edx ;edx 用来保存所有内存块中最大的地址，把它初始化设为0
;---------------------------------------"求最大内存地址"代码------------------
.find_max_mem_area:
mov eax,[ebx] ;ebx 指向第一个内存块，[ebx]取的是ARDS结构的基地址低32位，让eax也指向第一个内存块
add eax,[ebx+8] ;[ebx+8]得到当前内存块长度的低32位，add后就得到了当前内存块的结束地址
add ebx,20 ;让 ebx 指向下一个内存块
cmp edx,eax ;edx 保存的是当前已探测内存块中的最大结束地址，eax 是当前内存块的结束地址
jge .next_ards ;如果 edx ≥ eax，说明当前块的结束地址不是最大结束地址，说明还有内存快没读完，此时去出路下一个内存块
mov edx,eax ;如果 eax > edx，说明当前块的结束地址是新的最大值,把 eax 的值更新到 edx，让 edx 保存新的最大地址
.next_ards:
loop .find_max_mem_area ;loop 是汇编循环指令
;先把 cx 寄存器的值减 1；如果减完后 cx != 0，就跳转到 .find_max_mem_area 标签；
;如果 cx == 0，则不跳转，继续执行下一条指令
;前面 mov cx, [ards_nr] 已经把内存块数量存进了 cx
jmp .mem_get_ok ;前面的循环结束后，所有内存块都被探测完了
;---------------------------"E820探测失败，使用E801探测"代码---------------------------
.e820_failed_so_try_e801:
mov ax,0xe801 ;同之前的一样，吧功能号赋值给ax
int 0x15 ;
jc .e801_failed_so_try_88
;计算出来低15MB的内存
mov cx,0x400
mul cx
shl edx,16
and eax,0x0000FFFF
or edx,eax
add edx,0x100000
mov esi,edx
;计算16MB以上的内存，以字节为单位
xor eax,eax
mov ax,bx
mov ecx,0x10000
mul ecx
mov edx,esi
add edx,eax
jmp .mem_get_ok
;---------------------------"E820、E801探测失败，使用0x88探测"代码---------------------------
.e801_failed_so_try_88:
mov ah,0x88 ;同样赋值功能号
int 0x15
jc .error_hlt
and eax,0x0000FFFF
mov cx,0x400 ;1024
mul cx
shl edx,16
or edx,eax
add edx,0x100000
;-----------------------------"所有内存探测方案失败，停止运行"代码-------------------------
.error_hlt:
jmp $
;------------------------------内存探测成功代码-------------------------------------------
.mem_get_ok:
mov [total_mem_bytes],edx ;内存探测成功，把最终得到的物理内存大小保存进edx,为后面的分页初始化准备
; --------------------------------- 设置进入保护模式 -----------------------------
; 1 打开A20 gate
; 2 加载gdt
; 3 将cr0 的 pe位置1
in al,0x92 ;端口号0x92 中 第1位变成1即可
or al,0000_0010b
out 0x92,al
lgdt [gdt_ptr]
mov eax,cr0 ;cr0寄存器第0位设置位1
or eax,0x00000001
mov cr0,eax
;-------------------------------- 已经打开保护模式 ---------------------------------------
jmp dword SELECTOR_CODE:p_mode_start ;刷新流水线
[bits 32]
p_mode_start:
mov ax,SELECTOR_DATA
mov ds,ax
mov es,ax
mov ss,ax
mov esp,LOADER_STACK_TOP
;------------------------------- 加载内核到缓冲区 -------------------------------------------------
mov eax, KERNEL_BIN_SECTOR ;把 KERNEL_BIN_SECTOR（0x9）赋值给 eax，从第9个扇区开始读内核
mov ebx, KERNEL_BIN_BASE_ADDR ;从扇区中读到的内核数据放到以0x70000为起始地址的内存地址上
mov ecx,200 ;读取扇区的数量为200个
call rd_disk_m_32
;--------------------------------开始启动分页 ---------------------------------------------------
call setup_page ;对业目录表和页表进行初始化（这个函数的具体实现在后面）
;gdtr的格式：0-15位：GDT界限 16-47位：起始地址
sgdt [gdt_ptr] ;将gdt寄存器中的值，写入到gdt_ptr 变量中，保存当前 GDT 的信息
mov ebx,[gdt_ptr+2] ;[gdt_ptr+2]即GDT的起始地址，写入ebx
or dword [ebx+0x18+4],0xc0000000 ;把显存段的基地址从0xB8000 修改为 0xC00B8000
;使其映射到虚拟内存中，这样设置之后，即使开启分页也能访问显存
add dword [gdt_ptr+2],0xc0000000 ;gdt_ptr+2是GDT的起始地址,同样将它也进行映射，分页开启后能找到GDT
add esp,0xc0000000 ;栈指针同样进行映射
mov eax,PAGE_DIR_TABLE_POS
mov cr3,eax ;把页目录表的地址写入 cr3 寄存器,告诉 CPU 页目录表在哪里，这是开启分页的前提
mov eax,cr0
or eax,0x80000000 ;把 cr0 的最高位（PG 位）设为1，开启分页
mov cr0,eax
lgdt [gdt_ptr] ;加载映射后的新的GDT地址
mov eax,SELECTOR_VIDEO
mov gs,eax ;重新加载显存段
mov byte [gs:160],'V' ;验证分页是否开启成功，如果屏幕上显示了 V，说明显存映射正常，分页工作正常
jmp SELECTOR_CODE:enter_kernel ;跳转到内核区
;------------------------------ 跳转到内核区
enter_kernel:
call kernel_init ;初始化内核（具体实现在后面）解析内核ELF文件，把内核的各个段加载到正确的虚拟地址上，完成重定位，为执行内核做准备
mov esp,0xc009f000 ;内核设置新的栈指针
jmp KERNEL_ENTER_ADDR ;跳转到内核的入口
;------------------------------- 创建页表 ------------------------------------------------
setup_page:
mov ecx,0x1000
mov esi,0
.clear_page_dir_mem: ;对页目录表进行初始化，全部清空
mov byte [PAGE_DIR_TABLE_POS+esi],0
inc esi
loop .clear_page_dir_mem
.create_pde: ;创建一个页目录项
mov eax,PAGE_DIR_TABLE_POS
add eax,0x1000 ;页表物理地址 = PAGE_DIR_TABLE_POS + 0x1000
or eax, PG_P | PG_RW_W | PG_US_U
mov [PAGE_DIR_TABLE_POS+0x0],eax
mov [PAGE_DIR_TABLE_POS+0xc00],eax
sub eax,0x1000
mov [PAGE_DIR_TABLE_POS+4092],eax
mov eax,PAGE_DIR_TABLE_POS ;
add eax,0x1000
mov ecx,256
mov esi,0
mov ebx,PG_P | PG_RW_W | PG_US_U
.create_kernel_pte: ;填充低地址页表:物理地址 0x00000000 ~ 0x000FFFFF（0~1MB）的物理内存，映射到虚拟地址
mov [eax+esi*4],ebx
inc esi
add ebx,0x1000
loop .create_kernel_pte
;为内核的高地址空间页目录项设置初始的页表地址
mov eax,PAGE_DIR_TABLE_POS ;为内核高地址空间（0xC0400000 ~ 0xFFFFFFFF），初始化页目录项，让它们指向连续的页表
add eax,0x2000
or eax,PG_P | PG_RW_W | PG_US_U
mov ebx,PAGE_DIR_TABLE_POS
mov ecx,254
mov esi,769
.create_kernel_pde:
mov [ebx+esi*4],eax
inc esi
add eax,0x1000
loop .create_kernel_pde
ret
;----------------------- 初始化内核 把缓冲区的内核代码放到0x1500区域 ------------------------------------------
;这个地方主要对elf文件头部分用的很多
;可以参照着书上给的格式 来比较对比
kernel_init:
xor eax,eax ;寄存器全部清零
xor ebx,ebx
xor ecx,ecx
xor edx,edx
;解析 ELF 文件头，获取程序段表信息
mov ebx,[KERNEL_BIN_BASE_ADDR+28]
add ebx,KERNEL_BIN_BASE_ADDR ;ebx当前位置为程序段表
mov dx,[KERNEL_BIN_BASE_ADDR+42] ;获取程序段表每个条目描述符字节大小
mov cx,[KERNEL_BIN_BASE_ADDR+44] ;段的总数量
;遍历每个程序段
.get_each_segment:
cmp dword [ebx+0],PT_NULL
je .PTNULL
mov eax,[ebx+8]
cmp eax,0xc0001500
jb .PTNULL
push dword [ebx+16]
mov eax,[ebx+4]
add eax,KERNEL_BIN_BASE_ADDR
push eax
push dword [ebx+8]
call mem_cpy
add esp,12
;若当前段是空的，则跳过当前段，对下一个段进行处理
.PTNULL:
add ebx,edx
loop .get_each_segment
ret
;对内存的数据进行复制备份
mem_cpy:
cld ;清除方向标志位，确保复制数据时是从低位到高位进行复制的
push ebp ;建立栈帧、保存寄存器
mov ebp,esp
push ecx
mov edi,[ebp+8] ;[ebp+8]对应目标地址，存入edi
mov esi,[ebp+12] ;[ebp+12]对应源地址， 存入esi
mov ecx,[ebp+16] ;[ebp+16]对应"一次复制多大的数据" ，存入ecx
rep movsb ;开始进行复制，一个一个字节复制
pop ecx ;恢复栈帧、寄存器
pop ebp
ret
;------------------------ rd_disk_m_32 ----------------------
rd_disk_m_32:
;1 写入待操作磁盘数
;2 写入LBA 低24位寄存器 确认扇区
;3 device 寄存器 第4位主次盘 第6位LBA模式 改为1
;4 command 写指令
;5 读取status状态寄存器 判断是否完成工作
;6 完成工作 取出数据
;;;;;;;;;;;;;;;;;;;;;
;1 写入待操作磁盘数
;;;;;;;;;;;;;;;;;;;;;
mov esi,eax ; !!! 备份eax
mov di,cx ; !!! 备份cx
mov dx,0x1F2 ; 0x1F2为Sector Count 端口号 送到dx寄存器中
mov al,cl ; !!! 忘了只能由ax al传递数据
out dx,al ; !!! 这里修改了 原out dx,cl
mov eax,esi ; !!!袄无! 原来备份是这个用 前面需要ax来传递数据 麻了
;;;;;;;;;;;;;;;;;;;;;
;2 写入LBA 24位寄存器 确认扇区
;;;;;;;;;;;;;;;;;;;;;
mov cl,0x8 ; shr 右移8位 把24位给送到 LBA low mid high 寄存器中
mov dx,0x1F3 ; LBA low
out dx,al
mov dx,0x1F4 ; LBA mid
shr eax,cl ; eax为32位 ax为16位 eax的低位字节 右移8位即8~15
out dx,al
mov dx,0x1F5
shr eax,cl
out dx,al
;;;;;;;;;;;;;;;;;;;;;
;3 device 寄存器 第4位主次盘 第6位LBA模式 改为1
;;;;;;;;;;;;;;;;;;;;;
; 24 25 26 27位 尽管我们知道ax只有2 但还是需要按规矩办事
; 把除了最后四位的其他位置设置成0
shr eax,cl
and al,0x0f
or al,0xe0 ;!!! 把第四-七位设置成0111 转换为LBA模式
mov dx,0x1F6 ; 参照硬盘控制器端口表 Device
out dx,al
;;;;;;;;;;;;;;;;;;;;;
;4 向Command写操作 Status和Command一个寄存器
;;;;;;;;;;;;;;;;;;;;;
mov dx,0x1F7 ; Status寄存器端口号
mov ax,0x20 ; 0x20是读命令
out dx,al
;;;;;;;;;;;;;;;;;;;;;
;5 向Status查看是否准备好惹
;;;;;;;;;;;;;;;;;;;;;
;设置不断读取重复 如果不为1则一直循环
.not_ready:
nop ; !!! 空跳转指令 在循环中达到延时目的
in al,dx ; 把寄存器中的信息返还出来
and al,0x88 ; !!! 0100 0100 0x88
cmp al,0x08
jne .not_ready ; !!! jump not equal == 0
;;;;;;;;;;;;;;;;;;;;;
;6 读取数据
;;;;;;;;;;;;;;;;;;;;;
mov ax,di ;把 di 储存的cx 取出来
mov dx,256
mul dx ;与di 与 ax 做乘法 计算一共需要读多少次 方便作循环 低16位放ax 高16位放dx
mov cx,ax ;loop 与 cx相匹配 cx-- 当cx == 0即跳出循环
mov dx,0x1F0
.go_read_loop:
in ax,dx ;两字节dx 一次读两字
mov [ebx],ax
add ebx,2
loop .go_read_loop
ret ;与call 配对返回原来的位置 跳转到call下一条指令四、仿真运行验证
同样，进入bochs仿真
写入loader.s：
nasm -I /home/xpy/bochs/include/ -o loader.bin loader.s
dd if=/home/xpy/bochs/boot/loader.bin of=/home/xpy/bochs/hd60M.img bs=512 count=3 seek=2 conv=notrunc
bin/bochs -f bochsrc.disk 输入c，结果如下图所示，字母V被打印了，说明分页成功开启：
输入 ctrl+c，中断仿真，再输入info gdt 查看全局描述符表，其正确显示了:
输入 info tab，查看当前的页表、段描述符表、内存映射关系：
映射关系正确显示
在bochs下新建文件夹kernel，在kernel文件夹内新建内核文件main.c：
int main()
{
while(1);
return 0;
}然后再kernel文件夹下对内核文件进行编译与写入：
;把 C 语言源码 编译成 32 位目标文件，还没链接
gcc -m32 -c -o /home/xpy/bochs/kernel/main.o /home/xpy/bochs/kernel/main.c
;链接 生成内核镜像 kernel.bin
;-m elf_i386：生成 32 位 ELF 格式（内核必须是这个格式）
;-Ttext 0xc0001500：指定代码段起始地址 = 0xc0001500
;这是内核的虚拟地址，和你汇编代码里的 KERNEL_ENTER_ADDR 完全一致
;-e main：指定入口符号是 main
ld -m elf_i386 /home/xpy/bochs/kernel/main.o -Ttext 0xc0001500 -e main -o /home/xpy/bochs/kernel/kernel.bin
;把内核写入虚拟机硬盘
dd if=/home/xpy/bochs/kernel/kernel.bin of=/home/xpy/bochs/hd60M.img bs=512 count=200 seek=9 conv=notrunc

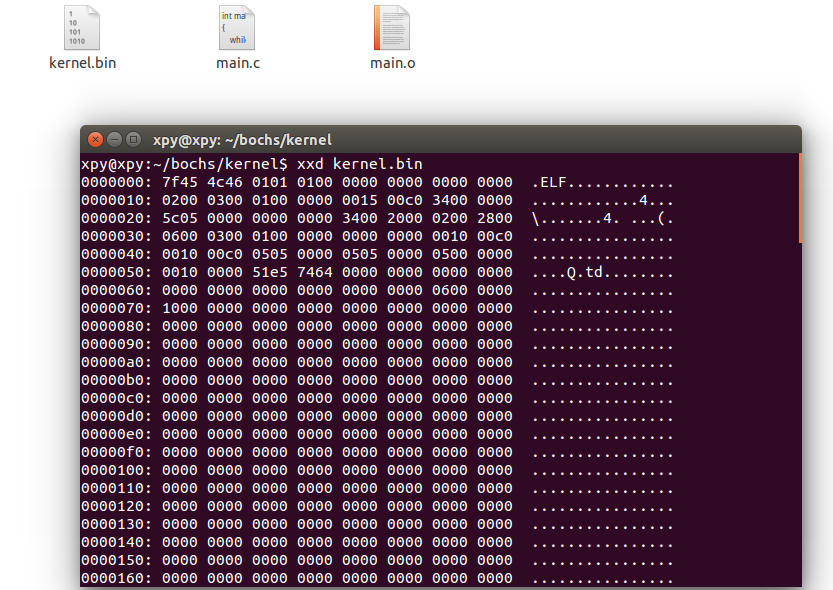

在kernel文件夹下打开终端输入命令：xxd kernel.bin 查看内核二进制文件的信息：

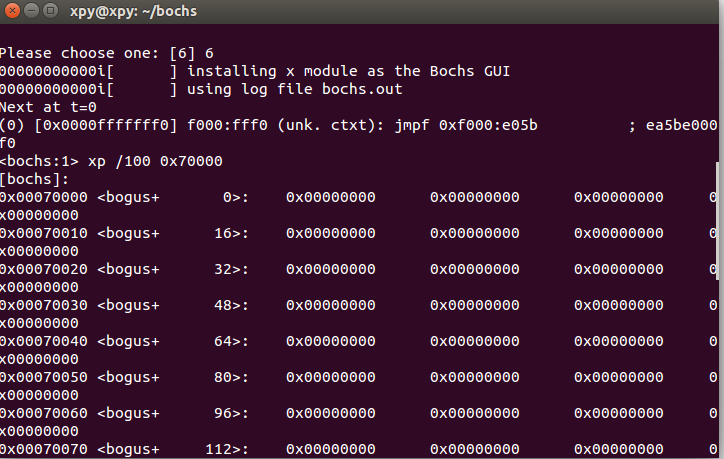

在bochs仿真软件内输入命令：xp /100 0x70000 ，查看内存0x70000处是否存储的是内核二进制文件信息：

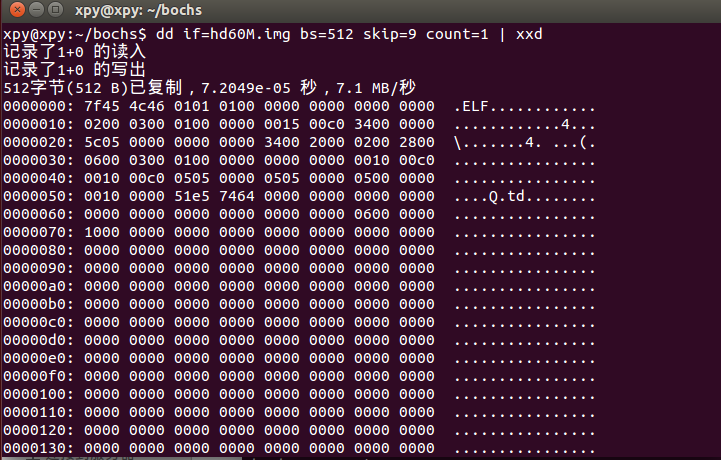

发现全为0，说明没有正确写入，先排查虚拟硬盘问题：在bochs文件夹下输入以下命令：
检查 hd60M.img 第 9 扇区是否有内核
# 从 hd60M.img 读取第9扇区开始的200个扇区，查看开头是否是ELF魔数 0x7f454c46
dd if=hd60M.img bs=512 skip=9 count=1 | xxd

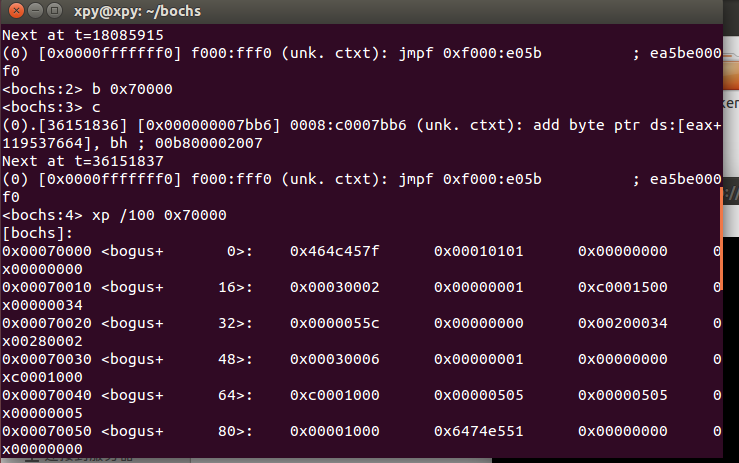

开头显示 7f 45 4c 46，说明写入成功，再次进行仿真，进入boch软件，输入以下命令：
b 0x7000 ;运行到该位置
c ;集训运行，此时才开始加载loader程序
xp 0x70000结果如下所示：
开头显示 7f 45 4c 46，说明成功写入（一些与原作者细微的差距是因为编译器的不同导致的，只要开头出现了 7f 45 4c 46，就说明内核成功写入了）

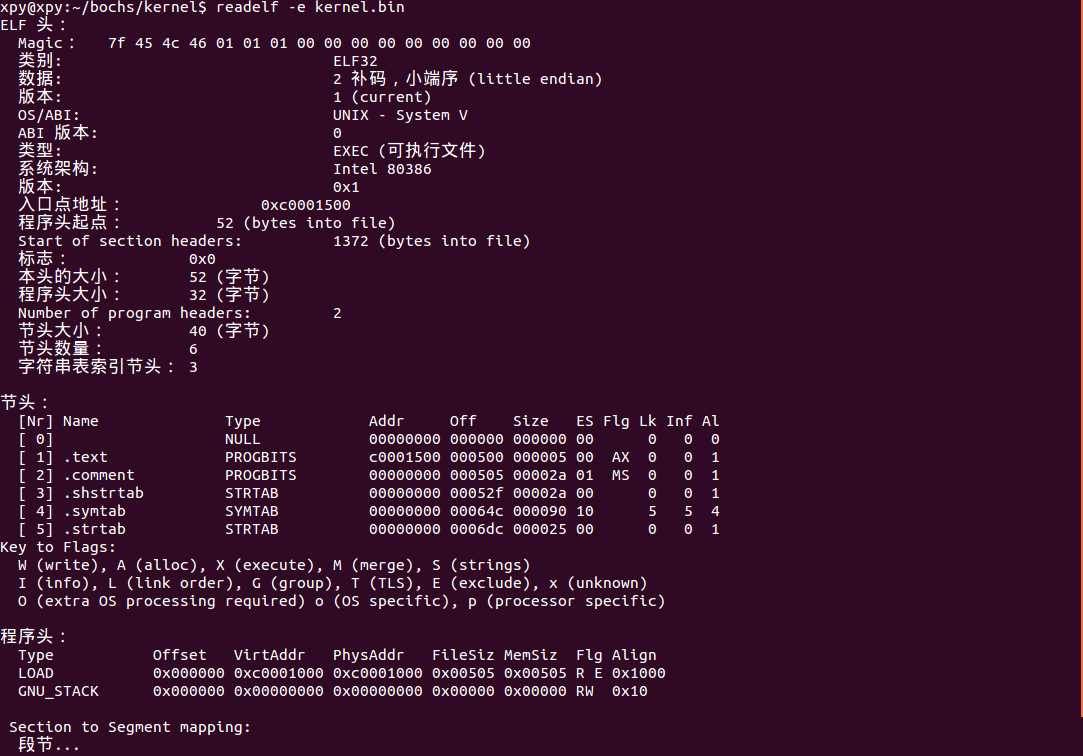

然后在kernel文件夹下进入终端，输入以下命令：
;查看 ELF 文件详细信息
;-e = 显示全部信息（全部头）
readelf -e kernel.bin结果如下所示：
与上面在bochs中查看的相一致，成功。
