电阻应变片的深度探究

前言:应变式传感器的工作原理,应变式传感器主要由弹性元件和电阻应变片构成,同时也包含补偿电路以及外壳等,电阻应变片通过粘贴在弹性结构表面,随结构受力产生同步形变,使其电阻值发生微小变化,再通过测量该电阻变化反推出外部力、压力或扭矩等非电物理量。

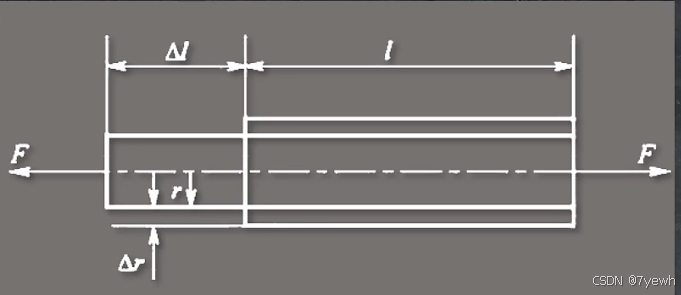

金属电阻应变式传感器的工作原理,长度为L的金属电阻丝,设其阻值为R,电阻率为P,横截面为S,其阻值为R = pL / S

当金属丝被拉伸时:

参数 变化 对电阻影响
L 变长 电阻变大
S 变小 电阻变大
ρ 变化 通常也会变 进一步影响电阻

所以结论很简单:

拉伸 → 变长、变细 → 电阻增大
压缩 → 变短、变粗 → 电阻减小

ΔR / R = ΔL / L - ΔS / S + Δρ / ρ

电阻变化比例 = 长度变化影响 - 截面积变化影响 + 材料电阻率变化影响。

金属电阻应变式传感器基于导体电阻公式 R=ρL/S。当弹性体受力后,应变片随结构发生拉伸或压缩,使金属敏感栅的长度、截面积及电阻率发生变化,从而引起电阻值变化。通过测量该电阻变化,即可反推出外部力或结构应变。

其跟材料的关系也非常大

丝式应变片,箔式应变片,薄膜式应变片

应变片的主要参数

  1. 应变片电阻 R
参数 含义
R 应变片在未安装、无外力、室温下的初始电阻
常见值 60Ω、120Ω、200Ω、350Ω、500Ω、1000Ω
  1. 灵敏系数 K

K = (ΔR / R) / ε

符号 含义
ΔR / R 电阻的相对变化量
ε 应变,表示材料被拉伸或压缩的比例
K 单位应变引起多大的电阻变化

K 越大,同样的形变下,电阻变化越明显,越容易测出来。

关注点 说明
R 决定基础电阻 影响电桥、电流、功耗、发热
K 决定灵敏度 影响信号大小和测量难度
应变片不是越敏感越好 还要看温漂、稳定性、线性度
图中栅格结构 是为了在小面积内放更长的敏感金属丝,提高可测电阻变化

应变片测量中,温度变化会导致敏感栅电阻发生变化,同时应变片与弹性体材料的热膨胀系数差异也会产生附加应变,从而引入测量误差。为降低温度影响,可采用温度自补偿应变片,通过选择与弹性体材料相匹配的应变片,使温度引起的电阻变化和热膨胀引起的附加应变尽量相互抵消。实际应用中通常还会结合半桥或全桥电路进一步提高温度补偿效果。

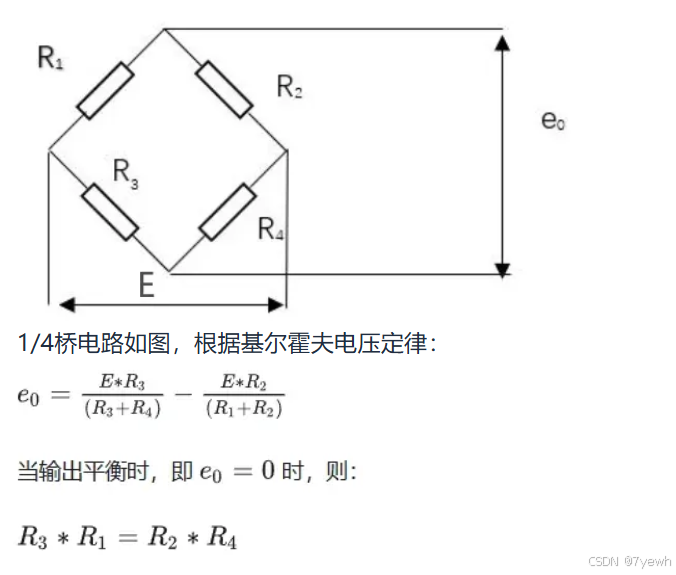

  • E:桥路激励电压
  • e0:桥路输出电压
  • R1、R2、R3:固定电阻 / 可调电阻
  • R4应变片 (1/4 桥里通常就是它在变)
  • 上面一条支路:R1R2 构成一个分压

  • 下面一条支路:R3R4 构成另一个分压

  • 然后比较上下两个中点电压差

    e0 = 下中点电压 - 上中点电压

    因为四个桥臂里,只有一个电阻是应变片。

    比如这里设:

    R4 = 应变片

    R1、R2、R3 = 配桥电阻

    所以叫:

    1/4 桥:1 个应变片

    半桥:2 个应变片

    全桥:4 个应变片

    1/4 桥的优点是:

    成本低

    接线简单

    易于入门

    缺点也很明显:

    灵敏度最低

    温漂补偿较弱

    对放大器要求更高
    什么时候输出为 0 ------ 电桥平衡的时候
    没受力时:
    e0 = 0,这就是你系统上电后想看到的理想状态:零点输出

应变片受力后发生什么

1/4 桥的核心就在这一步。

假设:

  • R4 是应变片
  • 初始时 R4 = 350Ω

当应变片受拉/受压时,它的阻值会变成:

应变 → 电阻变化 → 电桥失衡 → 输出电压变化

为什么能测出力 / 压力 / 应变

外力

→ 结构产生应变

→ 应变片电阻变化

→ 电桥输出电压变化

→ 放大/采样

→ 换算成力或压力

因为外部应变片虽然标称 350Ω,但实际上可能是:

349.6Ω 350.2Ω 351Ω

如果另外三个桥臂全是死板的固定电阻,电桥初始就可能不平衡,导致:

没受力,输出也不为 0

为什么后面一定要接放大器

因为应变片的 ΔR 很小,所以桥路输出 e0 也很小。

举个直白的工程结论:

  • 直接拿单片机 ADC 去测,通常不够用
  • 一般要接 仪表放大器
  • 然后再进 ADC
  • 再做零点校准、温漂补偿、滤波

不平衡太大,会吃掉量程

情况 A:初始偏差很小

初始 e0 = 1mV

放大后 = 100mV

这个很舒服。

受力变化 2mV:

变化后 = 3mV

放大后 = 300mV

ADC 能正常采。

情况 B:初始偏差太大

初始 e0 = 50mV

放大后 = 5V

如果你的 ADC 或放大器供电只有 3.3V,那直接顶满

后面再怎么受力,它都可能还是顶在 3.3V 附近。

这时你软件再说"我只看变化量",就很可爱了,像拿尺子量火灾面积,尺子先烧没了。

不平衡太大会影响放大器工作点

问题 结果
放大器输出偏到一边 正向或反向量程不够
放大器饱和 信号变化看不到
ADC 靠近满量程 分辨率浪费
后续滤波/标定困难 软件补偿压力变大
温漂叠加后更严重 零点越飘越离谱
