ARM GICv3 学习笔记（一）

本文是 ARM GICv3 学习笔记系列的第一篇，系统梳理 GICv3 的中断类型、硬件架构、状态机模型、亲和性路由、安全模型以及中断处理流程。内容基于 ARM 官方文档《Learn the architecture - Generic Interrupt Controller v3 and v4, Overview》《Arm Generic Interrupt Controller Architecture Specification》以及《GICv3 and GICv4 Software Overview》整理，侧重于建立 GICv3 的整体认知框架。

1、中断类型与 INTID

GIC（Generic Interrupt Controller）是 ARM 平台上的通用中断控制器，负责管理系统中所有中断的优先级、分发和路由。GICv3 支持四种中断类型，按 INTID（Interrupt ID）范围划分：

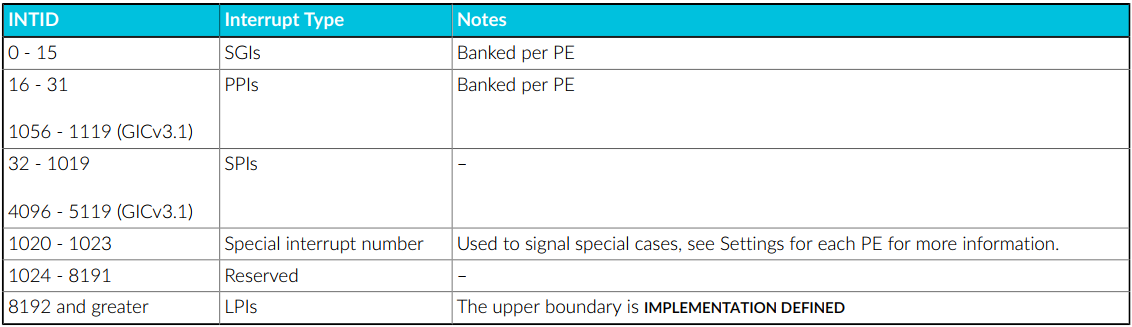

INTID 范围	中断类型	说明
0--15	SGI（Software Generated Interrupt）	软件生成中断，用于处理器间通信（IPI），通过写 GIC 的 SGI 寄存器产生
16--31	PPI（Private Peripheral Interrupt）	私有外设中断，仅属于单个核心，例如 Generic Timer 中断
32--1019	SPI（Shared Peripheral Interrupt）	共享外设中断，可路由到任意已连接的核心
1020--8191	保留	---
8192--	LPI（Locality-specific Peripheral Interrupt）	GICv3 新增，基于 ITS（Interrupt Translation Service）和内存表，编程模型与上述三种截然不同

Learn the architecture - Generic Interrupt Controller v3 and v4, Overview

2、硬件连接方式：专用信号线与 MSI

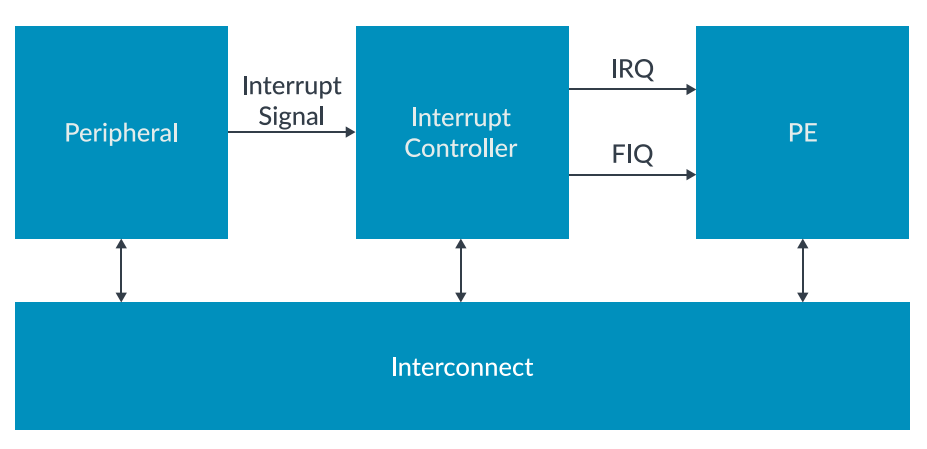

传统中断控制器通过专用硬件信号线从外设连接到中断控制器：

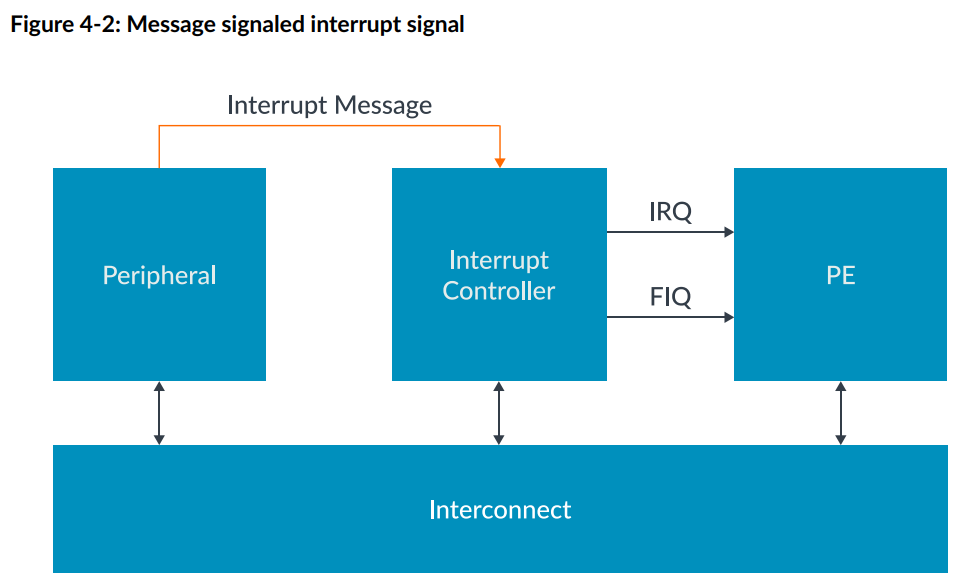

GICv3 在此基础上增加了**消息信号中断（MSI, Message-Signaled Interrupts）**机制：外设通过向中断控制器的寄存器地址发起写操作来触发中断，无需专用物理信号线。

对大型 SoC 而言，MSI 消除了为数百个中断源逐一布设物理信号线的需求，显著简化了后端设计。从软件视角看，无论是专用信号线还是 MSI，中断处理流程基本一致------差异仅在于外设侧的配置方式（例如需要指定中断控制器的地址）。

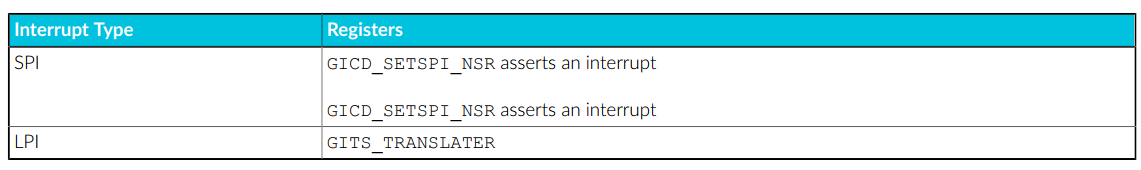

在 GICv3 中，SPI 可以配置为 MSI，而 LPI 始终是 MSI。不同中断类型的寄存器使用方式如下：

3、中断状态机

3.1 四种基本状态

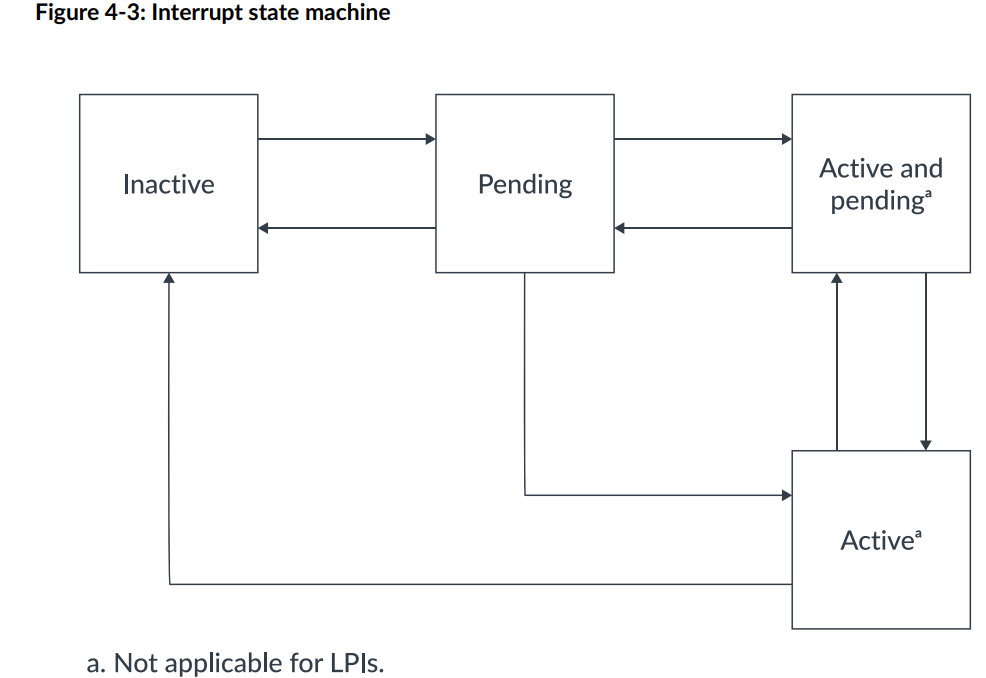

GIC 为每个 SPI、PPI 和 SGI 维护一个状态机，包含四种状态：

状态	含义
Inactive	中断源未触发
Pending	中断源已触发，但尚未被 PE（Processing Element，即 CPU 核心）确认
Active	PE 已通过读取 `ICC_IAR1_EL1` 确认该中断
Active and Pending	当前中断实例处于 Active，同时外设又产生了新的中断请求

Learn the architecture - Generic Interrupt Controller v3 and v4, Overview

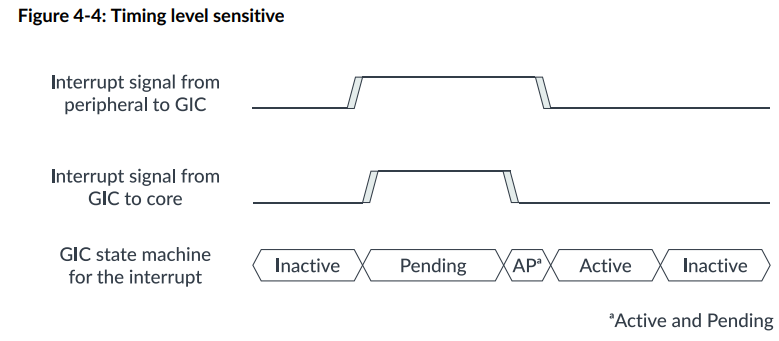

3.2 电平触发下的状态转换

中断的触发方式（电平/边沿）决定了状态转换路径的差异。

对于 电平敏感（Level-sensitive） 中断，外设拉高中断线后信号会持续保持有效，直到软件清除外设的中断源：

Inactive → Pending：当中断源被 assert 时，中断从 Inactive 转换为 Pending。此时，如果该中断已使能且优先级足够高，GIC 会向处理器单元 (PE) assert（拉高）中断信号。
Pending → Active and Pending：当 PE 读取中断确认寄存器 (IAR) 确认中断时，状态本应转为 Active。但由于是电平触发，且外设信号仍然保持 assert（高电平），GIC 检测到输入端依然有效，因此状态立即变为（或保持在） Active and Pending。此时 GIC 会暂时撤销发给 Core 的信号（图中第二个波形中间的凹陷）。
Active and Pending → Active ：软件在中断处理过程中，清除了外设的中断源，导致外设撤销（de-asserts）了中断信号。此时 GIC 检测到输入变低，状态从 Active and Pending 跌落为单纯的 Active。
Active → Inactive：软件中断处理结束，PE 向中断结束寄存器 (EOIR) 写入。由于此时外设信号已经撤销（处于非挂起状态），GIC 将状态从 Active 转换为 Inactive，完成整个生命周期。

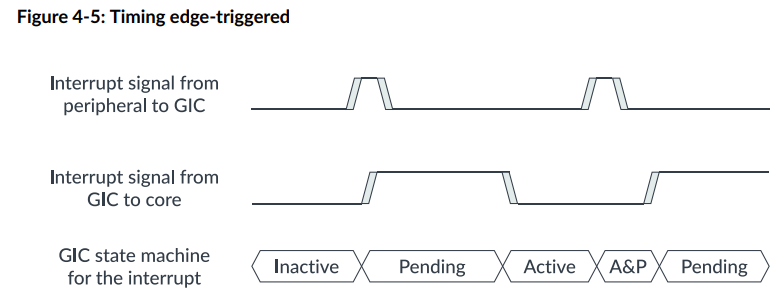

3.3 边沿触发下的状态转换

对于**边沿敏感（Edge-sensitive）**中断，外设发送的是一个脉冲，不会持续保持有效电平：

Inactive → Pending：当外设发送一个上升沿脉冲时，GIC 捕获到这个边沿，中断从 Inactive 转换为 Pending。GIC 随即向处理器单元 (PE) 发送中断信号。
Pending → Active：当 PE 读取中断确认寄存器 (IAR) 确认中断时，状态从 Pending 转换为 Active。此时 GIC 会撤销发给 PE 的中断信号（拉低），告诉 PE "你可以开始干活了"。
Active → Active and Pending：在 PE 还在处理（状态仍为 Active）的时候，外设又发送了第二个脉冲（上升沿）。GIC 再次捕获到这个边沿，因为当前状态已经是 Active，所以它标记一个新的挂起，状态变为 Active and Pending。
Active and Pending → Pending：当 PE 处理完第一次中断，向中断结束寄存器 (EOIR) 写入时，GIC 认为当前的 Active 实例结束了。但由于刚才捕获了第二个脉冲（处于 Pending 状态），所以状态机从 A&P 回落到 Pending。此时，GIC 会再次向 PE 发送中断信号，通知还有第二次中断需要处理。

4、中断亲和性

4.1 MPIDR_EL1：多核拓扑标识

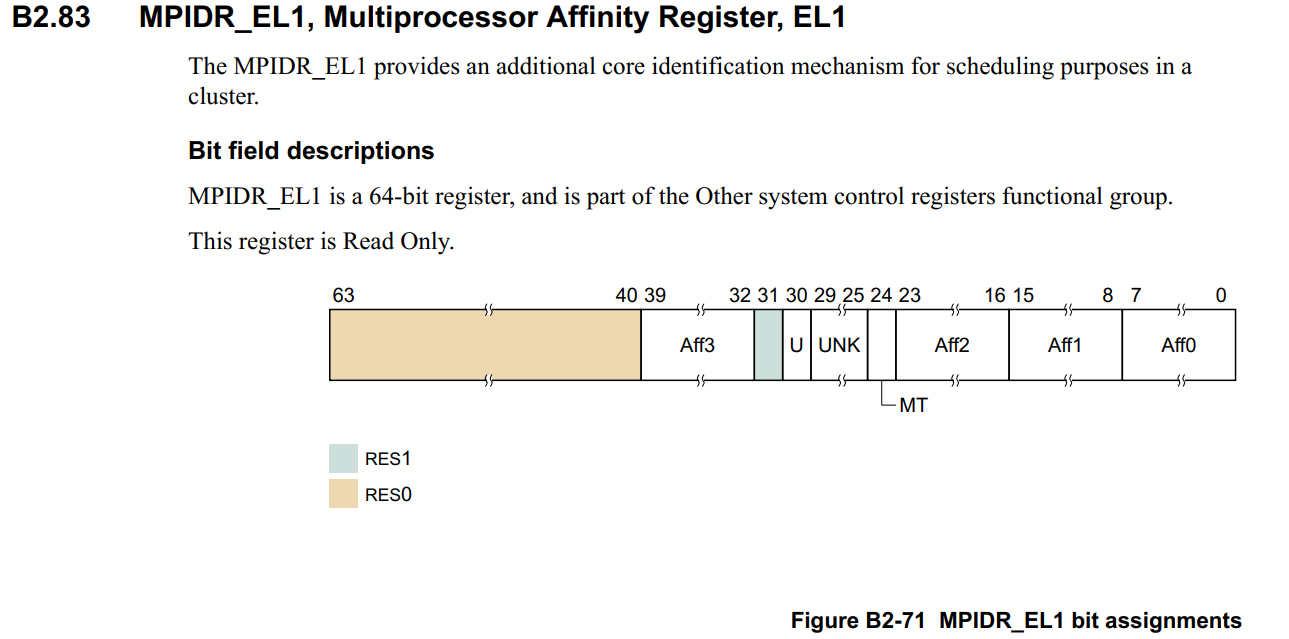

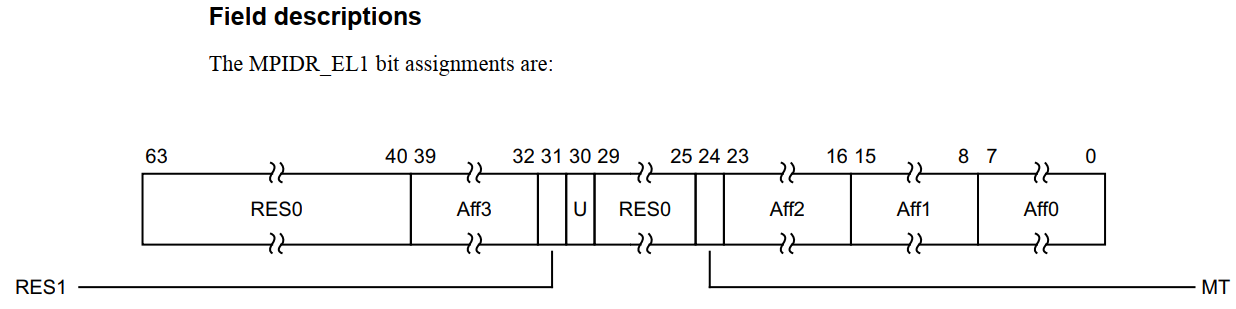

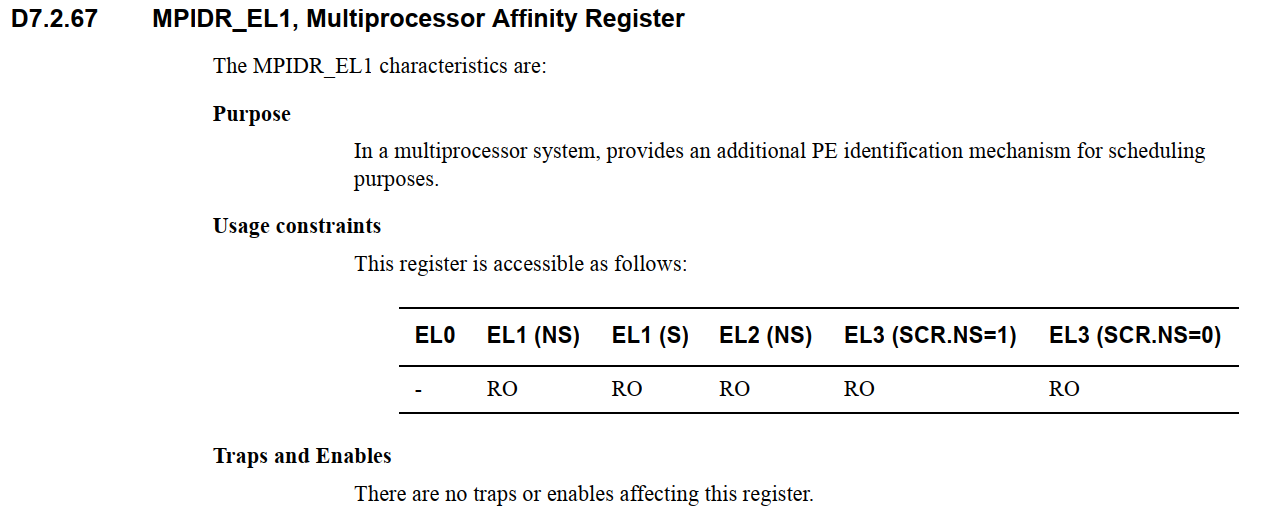

在多核 ARM 系统中，每个 PE 通过 MPIDR_EL1（Multiprocessor Affinity Register）获得唯一硬件标识。该寄存器使用四个层级字段描述 PE 在拓扑中的位置：

复制代码

<Aff3>.<Aff2>.<Aff1>.<Aff0>

ARM Architecture Reference Manual ARMv8, for ARMv8-A architecture profile

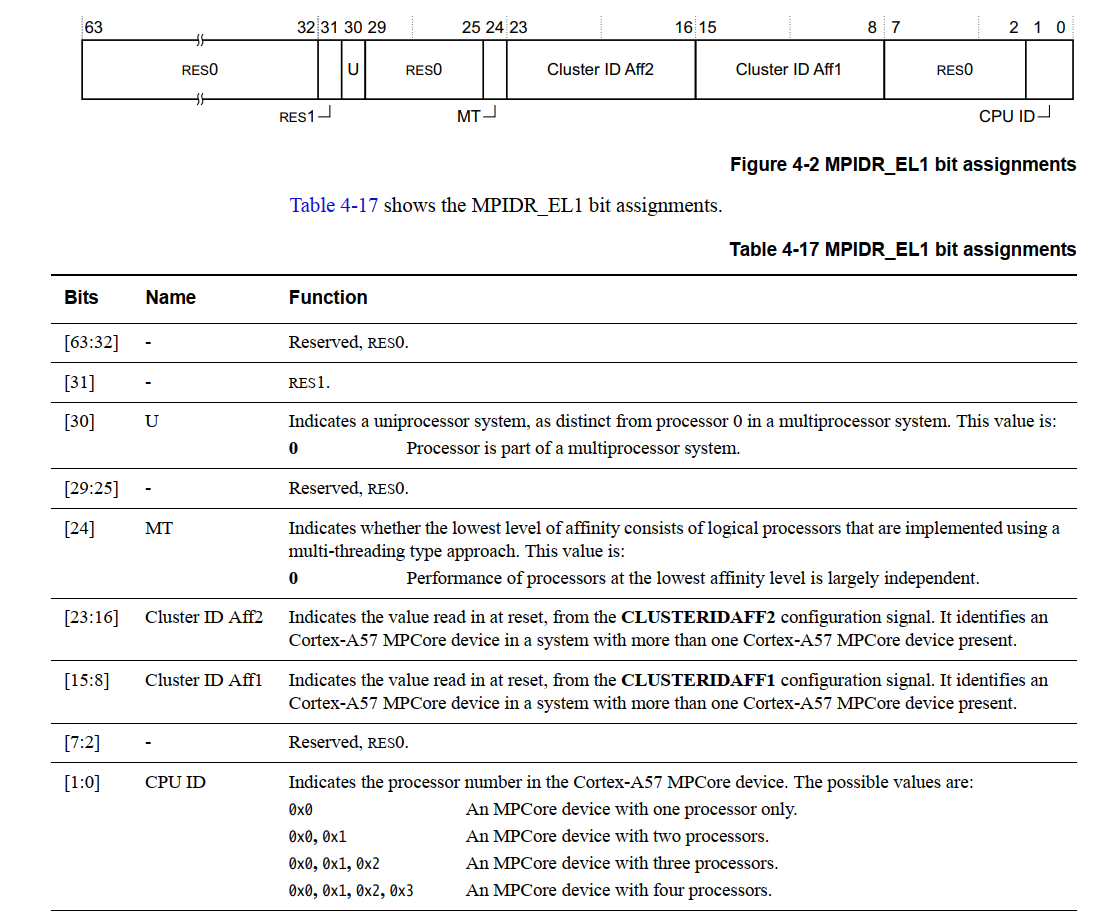

不同微架构对这四个字段的使用方式有所差异。以 Cortex-A57 为例：

Aff3 不支持；
Aff2 + Aff1 组合标识 Cluster；
Aff0 的低 2 位标识 Cluster 内的 Core ID（单簇最多 4 核心）。

ARM® Cortex®-A57 MPCore™ Processor Revision: r1p1 Technical Reference Manual

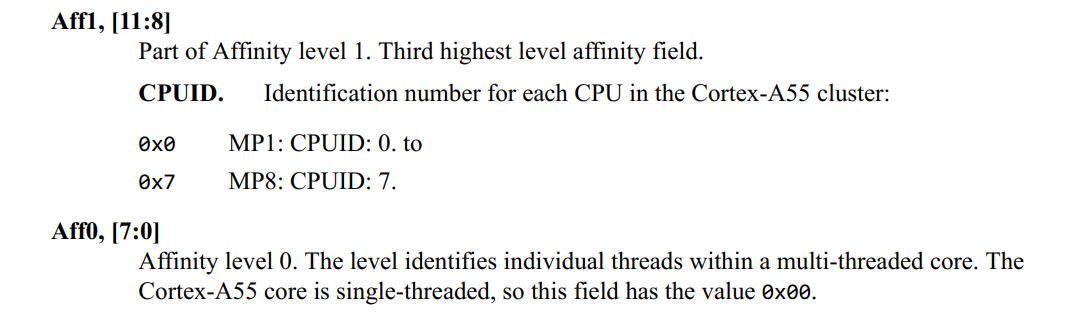

以 cortex-A55 为例：

Aff0：标识同一核心内的线程 ID（SMT）；
Aff1：标识 Cluster 内的 CPU Core；
Aff2 + Aff3 组合标识 Cluster。

ARM® Cortex®-A55 Core Revision: r1p0 Technical Reference Manual

关键认知 ：MPIDR_EL1 提供了统一的寻址格式，但具体的字段有效位宽和含义取决于微架构实现。配置 GIC 中断路由时，必须确认目标平台的 MPIDR 编码方式。

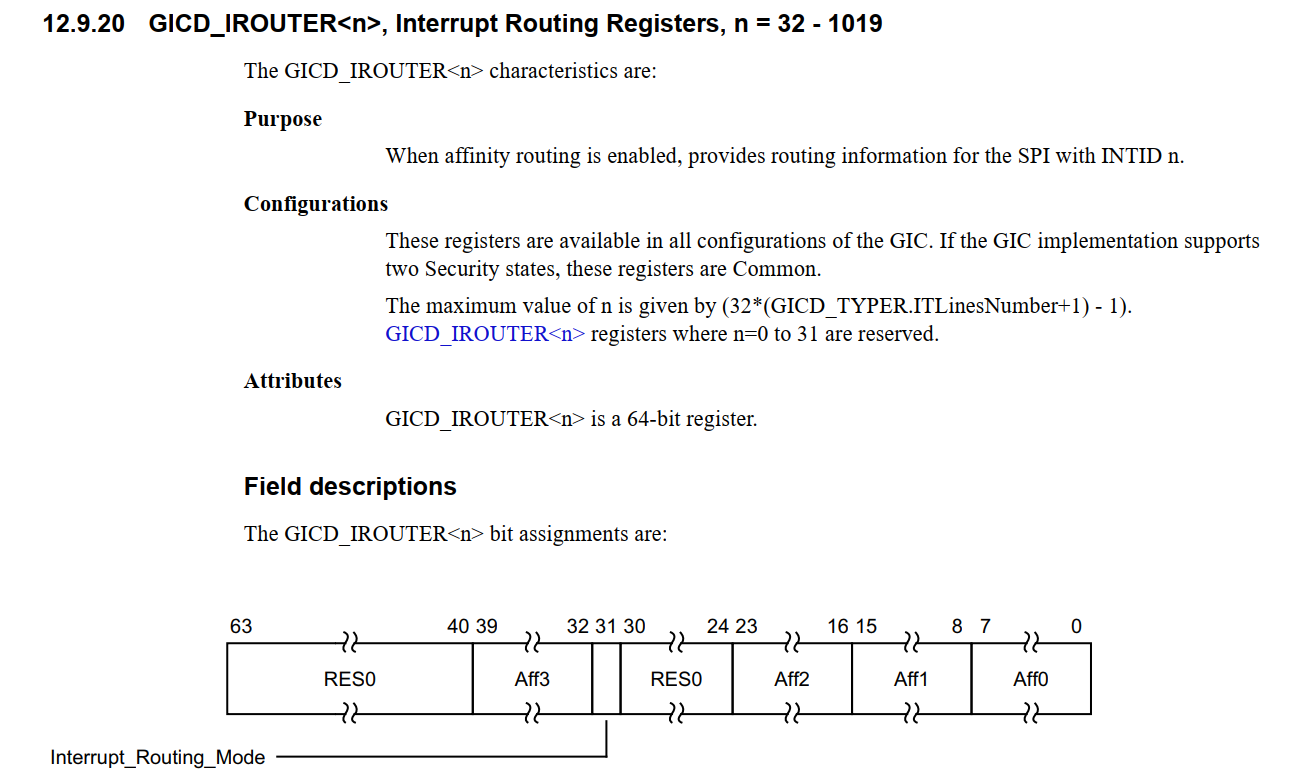

4.2 GICD_IROUTER：SPI 路由寄存器

GICv3 的中断亲和性建立在 MPIDR_EL1 的拓扑抽象之上。对于每个 SPI，GIC 分配器都有一个对应的 GICD_IROUTER 寄存器（64 位），用于指定该 SPI 的目标 PE。

Arm® Generic Interrupt Controller Architecture Specification GIC architecture version 3 and version 4

字段说明：

字段	含义
Aff3--Aff0	路由目标 PE 的亲和值，直接映射到 MPIDR_EL1 的对应层级
Interrupt_Routing_Mode（bit 31）	`0`：精确路由到 Aff3--Aff0 指定的唯一核心；`1`：由 GIC 从当前参与中断分发的核心中任选一个

中断亲和性路由仅适用于 SPI。PPI 是每个核心私有的，无需路由；SGI 通过 SGI 寄存器中的目标字段指定接收方；LPI 的路由由 ITS 管理。

5. 安全模型与中断分组

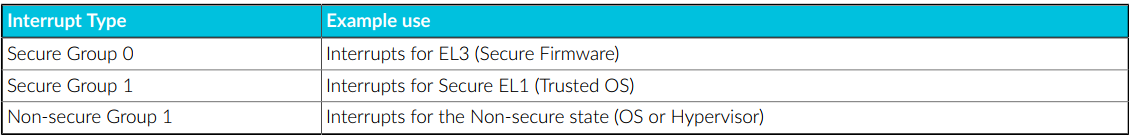

GICv3 与 ARM TrustZone 深度集成。软件必须为每个 INTID 分配一个组（Group），该组决定了中断的安全属性：

组	安全状态	信号方式
Group 0	Secure	始终以 FIQ 发出
Secure Group 1	Secure	以 IRQ 发出（当前为 Secure 状态时）
Non-secure Group 1	Non-secure	以 IRQ 发出（当前为 Non-secure 状态时）

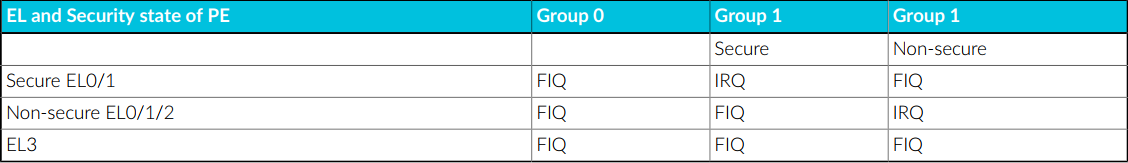

Group 1 中断的具体信号类型（IRQ 还是 FIQ）取决于当前 PE 的安全状态和异常等级：

关键：IRQ 和 FIQ 是 CPU Interface 与 PE 之间的物理信号线。由 CPU Interface 根据中断的 Group 属性及 PE 当前的安全状态，决定通过哪条信号线向 PE 发出通知。

只有运行在 Secure 状态下的软件才有权分配 INTID 到各个 Group。Non-secure 状态下是否允许访问安全中断的配置/状态，可通过 GICD_NSACRn 和 GICR_NSACR 寄存器逐 INTID 控制。

5.2 双重安全状态与单一安全状态

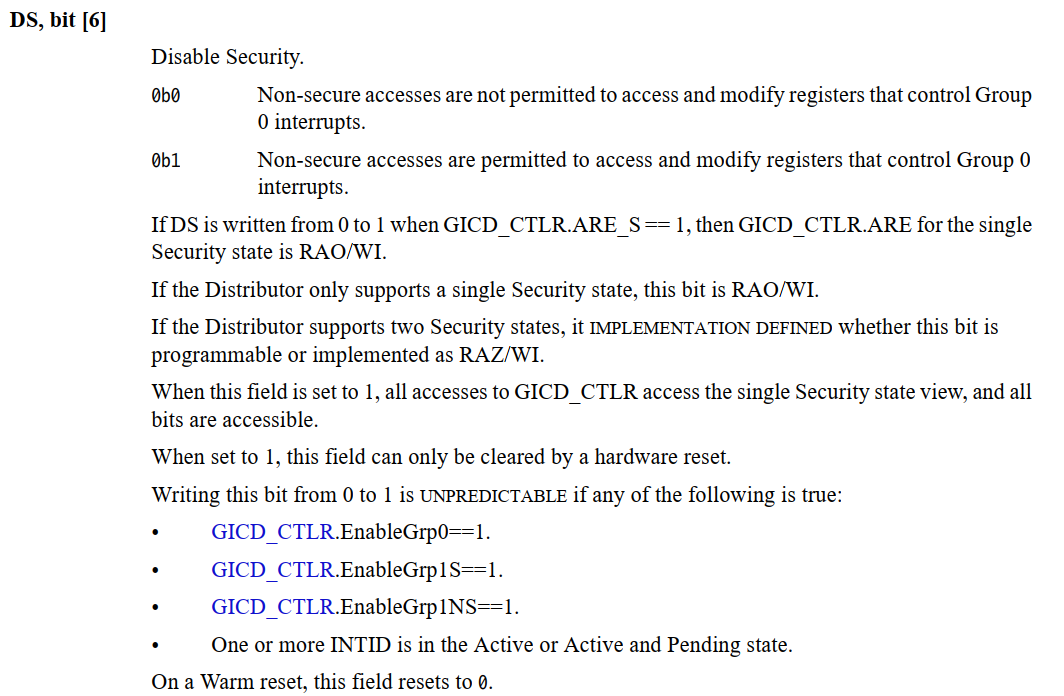

TrustZone 是可选特性。GICD_CTLR.DS 位控制 GIC 的安全状态模式：

DS == 0：支持双重安全状态（Secure + Non-secure），三种中断组全部可用。

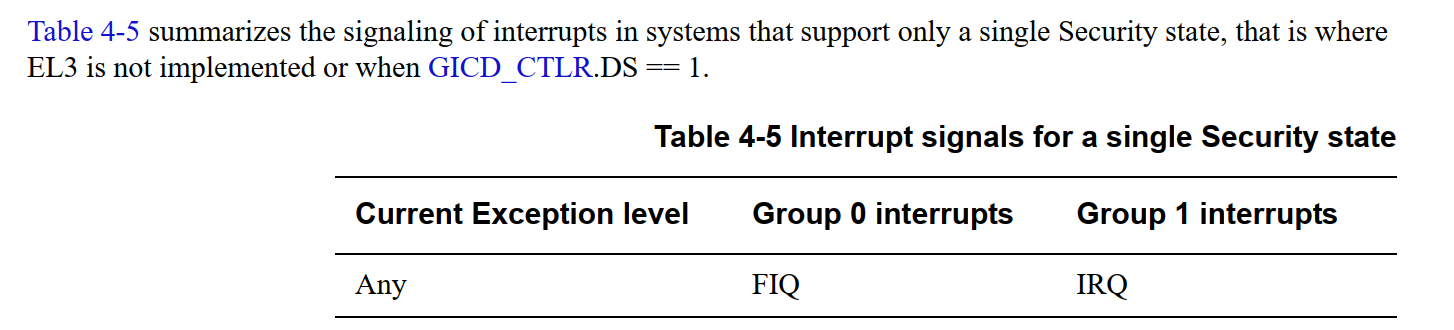

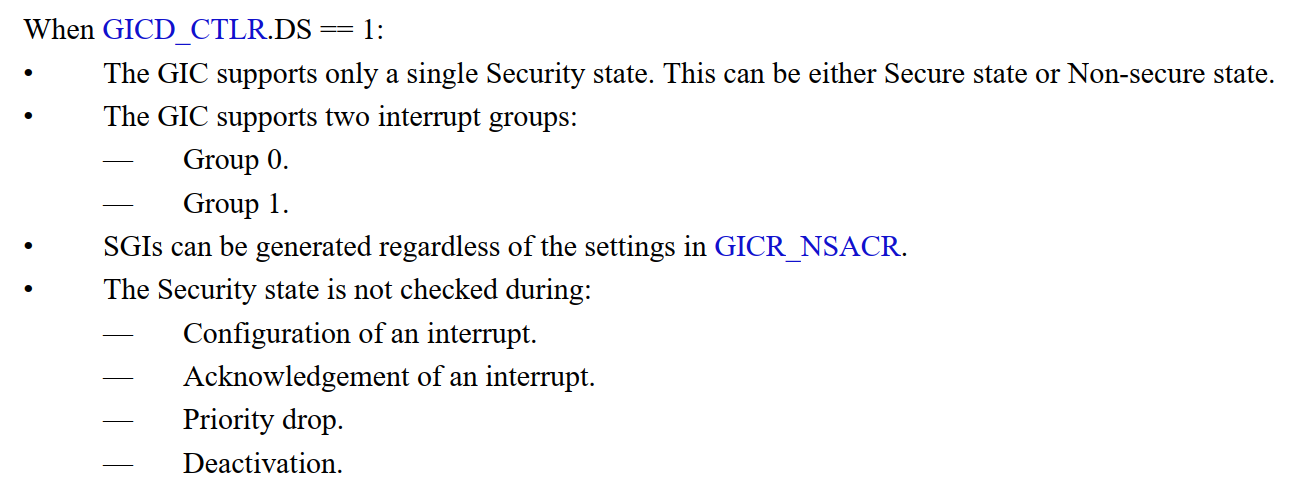

DS == 1：仅单一安全状态，只支持 Group 0（FIQ）和 Group 1（IRQ）：

6. 中断异常等级路由

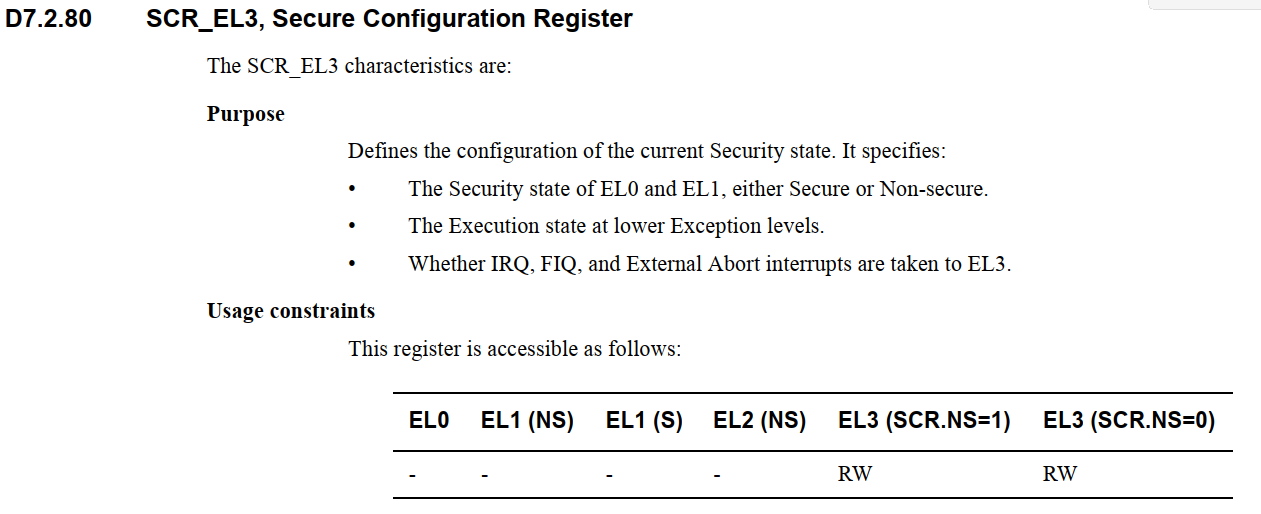

在 ARMv8 安全架构中，物理 IRQ 和 FIQ 的异常等级路由由 EL3 的 SCR_EL3 寄存器中两个关键位控制，这是中断进入安全世界的"总开关"。

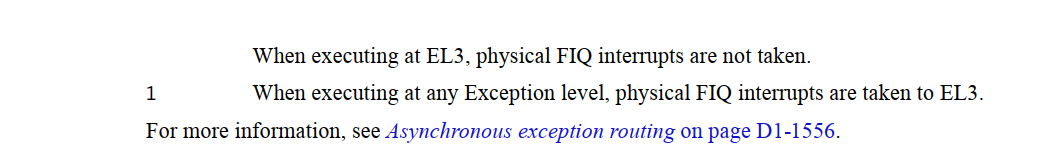

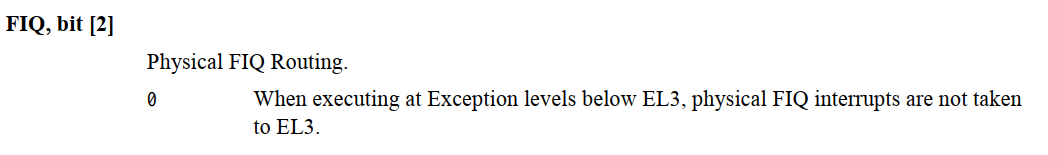

FIQ 路由控制：

FIQ == 0：EL3 以下产生的物理 FIQ 不进 EL3，由当前异常等级处理。
FIQ == 1：所有 FIQ 强制路由到 EL3。

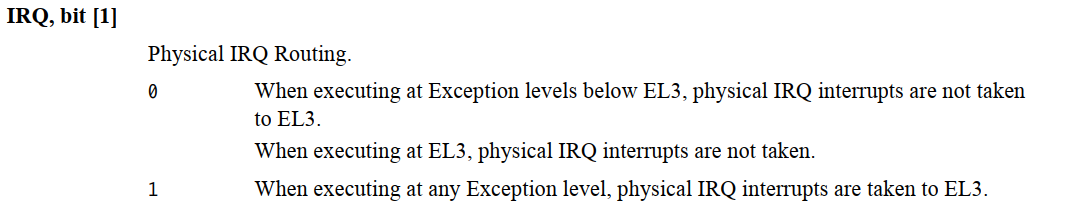

IRQ 路由控制：

IRQ == 0：EL3 以下（EL0/EL1/EL2）产生的物理 IRQ 不进 EL3；即使当前在 EL3，也不接收物理 IRQ。
IRQ == 1：所有物理 IRQ 强制路由到 EL3。

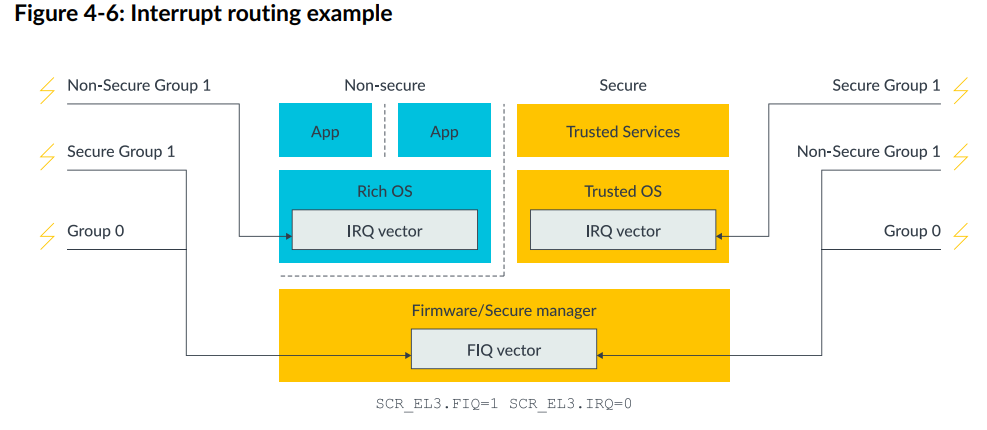

将安全模型（第 5 节）与异常等级路由结合来看，典型的配置是：IRQ 路由到 EL1 处理当前安全状态的 Group 1 中断，FIQ 路由到 EL3 处理跨安全状态的中断转发（Secure Monitor 执行上下文切换）。

下图展示了当前执行于 EL0、IRQ 路由到 EL1 且 FIQ 路由到 EL3 时的处理流程：

7. GICv3 架构组件

GICv3 的寄存器接口分为三个层次：

分发器（Distributor）接口
重分发器（Redistributor）接口
CPU 接口（CPU interface）

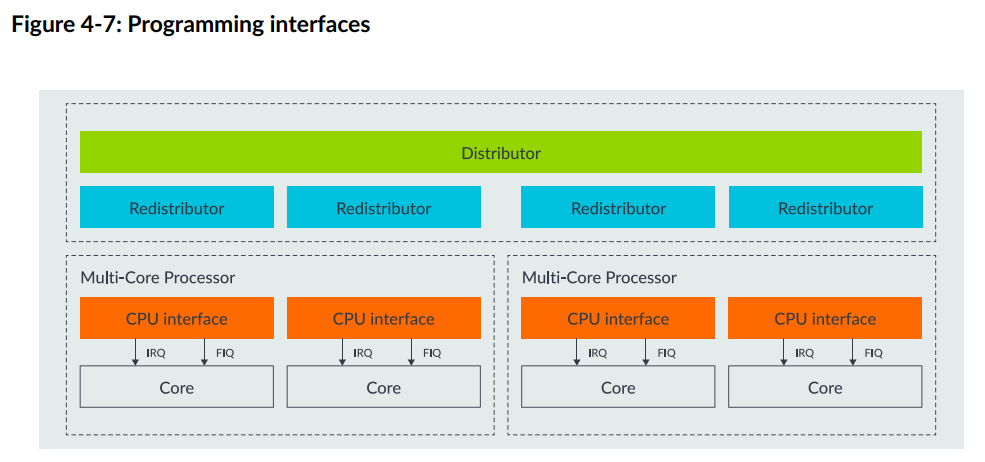

这些接口的关系如下图所示：

Learn the architecture - Generic Interrupt Controller v3 and v4, Overview

7.1 Distributor（分发器）

内存映射寄存器，对系统中所有核心共享，主要负责 SPI 的全局配置：

SPI 的使能、禁用与优先级设置
为每个 SPI 配置路由信息（GICD_IROUTER）
将每个 SPI 设置为电平敏感或边沿触发
生成消息信号中断（Message-signaled SPIs）
控制 SPI 的激活（Active）和挂起（Pending）状态
确定每种安全状态（Security state）下使用的编程模型：亲和性路由（Affinity routing）或传统模型（Legacy）。

7.2 Redistributor（重分发器）

每个 PE 私有一组 Redistributor 寄存器，负责该核心的本地中断管理：

SGI 和 PPI 的使能、禁用与优先级设置
PPI 的触发方式配置
SGI 和 PPI 的中断组分配
控制 SGI 和 PPI 的状态
配置 LPI 的 pending 表和配置表基地址
为已连接的 PE 提供电源管理支持

SGI 的生成由本地 PE 写系统寄存器发起，但跨核转发本质上依赖 Distributor 的全局仲裁------Distributor 根据写入的亲和性路由信息，将 SGI 分发到目标 PE 对应的 Redistributor，再由 Redistributor 提交给目标 CPU Interface。

7.3 CPU Interface（CPU 接口）

每个 PE 内部的一组系统寄存器 （ICC_*_ELn），通过 MRS/MSR 指令访问：

通用中断控制与使能配置
中断确认（Acknowledge）
优先级降级（Priority Drop）与停用（Deactivation）
设置 PE 的中断优先级掩码
定义抢占策略
查询当前最高优先级的 Pending 中断

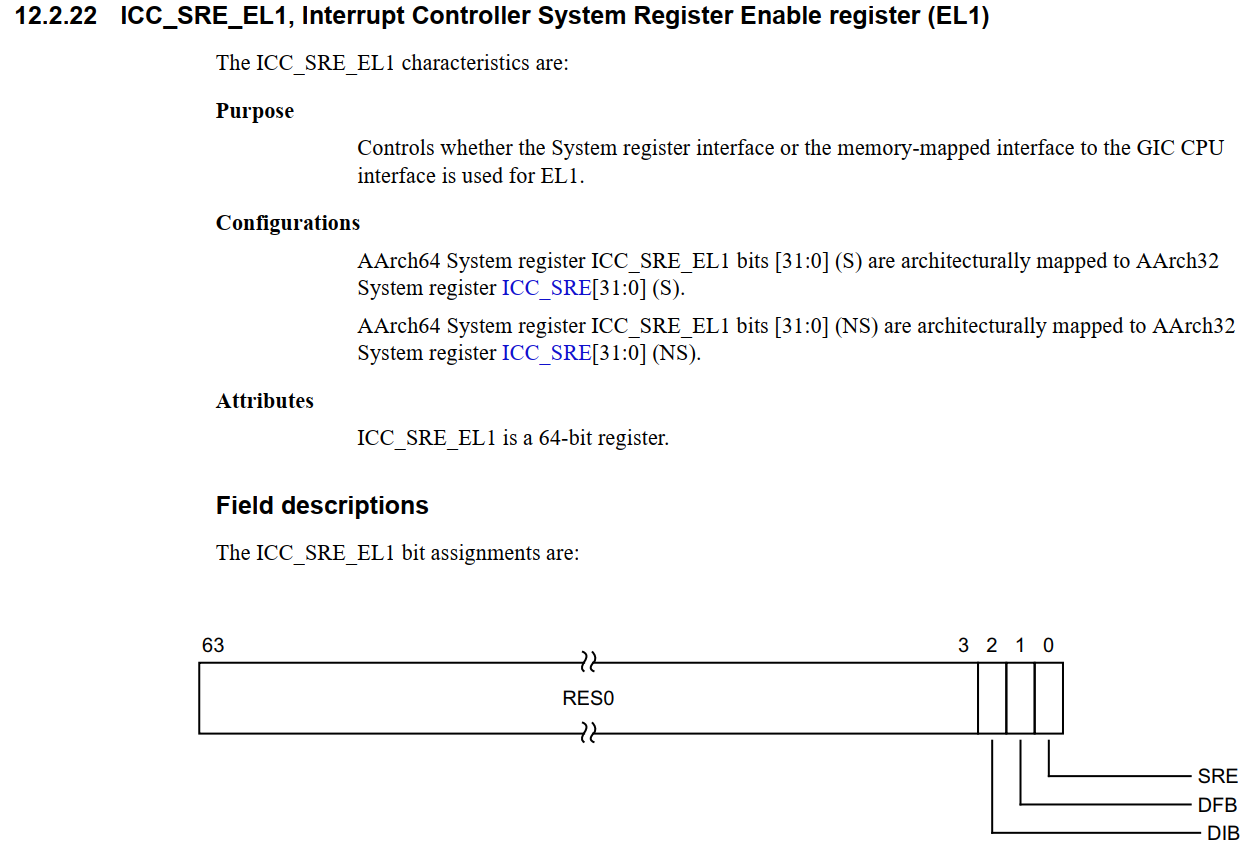

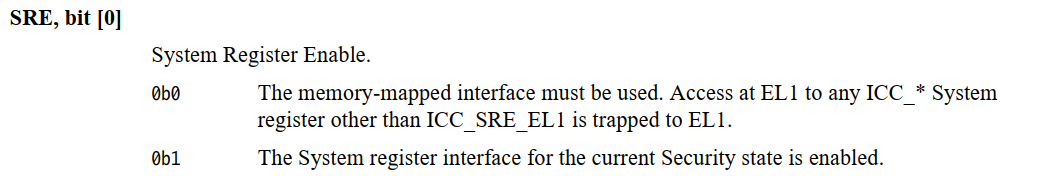

使用 CPU Interface 寄存器之前，必须通过 ICC_SRE_ELn.SRE 位启用系统寄存器接口：

Arm® Generic Interrupt Controller Architecture Specification GIC architecture version 3 and version 4

8、中断处理流程与 Priority 机制

8.1 完整处理流程

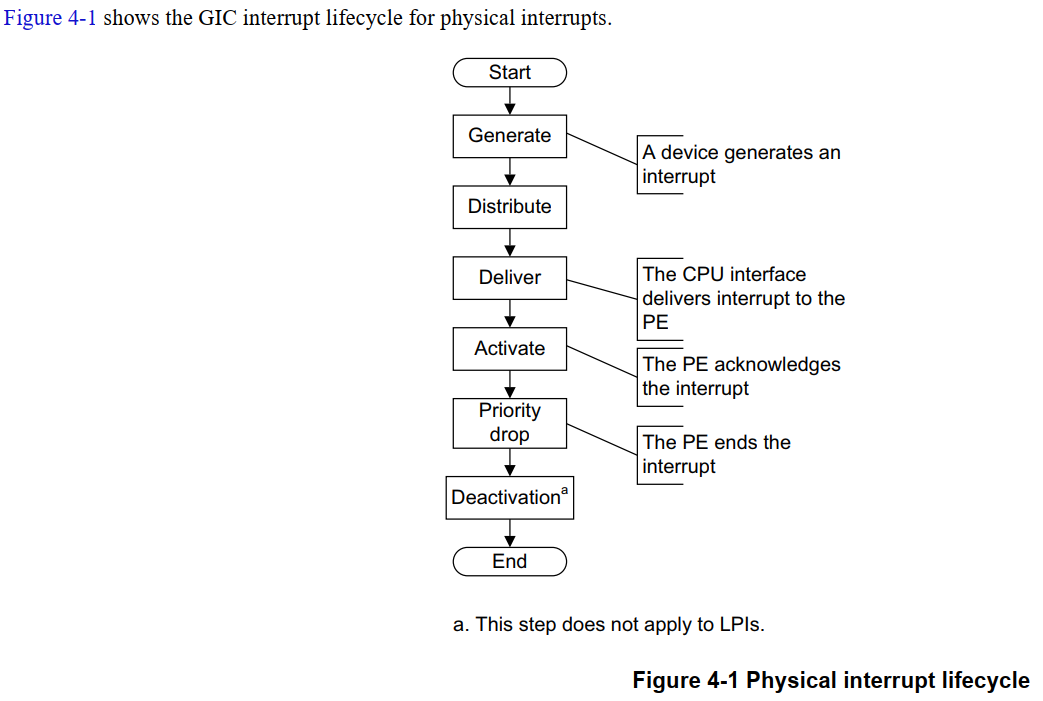

一个物理中断在 GIC 中的生命周期包含六个阶段：

Arm® Generic Interrupt Controller Architecture Specification GIC architecture version 3 and version 4

Generate interrupt

interrupt 可以由 peripheral（外设）触发，也可以由 software（软件）主动生成。
Distribute

IRI（Interrupt Routing Infrastructure）负责进行 interrupt grouping（中断分组）、interrupt prioritization（中断优先级仲裁），并控制将 interrupt forwarding（中断转发）到各个 CPU interface。
Deliver

physical CPU interface 会将 interrupt deliver 给对应的 PE（Processing Element，处理单元/CPU 核）。
Activate

当运行在 PE 上的软件对某个 interrupt 执行 acknowledge 后（读取 IAR），GIC 会将 Highest Active Priority 更新为该 interrupt 的优先级。

对于 SPI、SGI 和 PPI 类型的 interrupt，此时该 interrupt 会进入 Active 状态。
Priority drop

运行在 PE 上的软件通知 GIC：当前最高优先级 interrupt 已经被处理到允许降低 running priority 的阶段。

随后，running priority 会恢复为该 interrupt 被 acknowledge 之前的值。

这一阶段通常表示 interrupt handler 已经执行完 "EOI（End Of Interrupt）" 的语义。
Deactivation

Deactivation 会清除 interrupt 的 Active state，从而使该 interrupt 在再次 pending 时，能够重新被 CPU 接收和处理。

对于 LPI（Locality-specific Peripheral Interrupt），不要求执行 deactivation。

8.2 Priority 概念辨析

GIC 中存在多个容易混淆的优先级概念：

名称	含义
interrupt priority	中断本身的优先级（寄存器中配置的静态值）
highest pending priority	当前所有 Pending 中断中的最高优先级
active priority	当前 Active 中断的优先级
running priority	CPU 当前的抢占门槛（Preemption Threshold）

其中最关键的是 Running Priority ------它不表示"CPU 当前运行什么中断"，而是定义哪些中断可以抢占当前执行。GIC 中优先级数值越小表示优先级越高。

举例：CPU 正在处理优先级 0x40 的中断------优先级 0x10 的中断可以抢占，优先级 0x80 的中断则只能保持 Pending。

8.3 Priority Drop 与 Deactivation 分离

传统中断控制器中，EOI 同时完成"降低优先级"和"结束中断"两个动作。GICv3 将它们拆分为两个独立阶段：

阶段	作用
Priority Drop	降低 Running Priority，允许其他中断进入
Deactivation	清除 Active 状态，结束当前中断实例

分离设计的优势：

更早恢复中断响应能力（Priority Drop 后即可响应更高优先级中断）；
避免低优先级中断被长时间阻塞；
同时防止同一中断重复进入（Deactivation 前该中断仍视为 Active）。

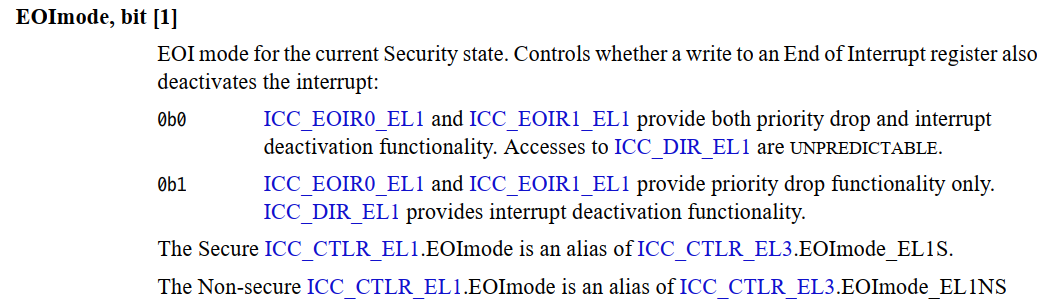

8.4 EOImode

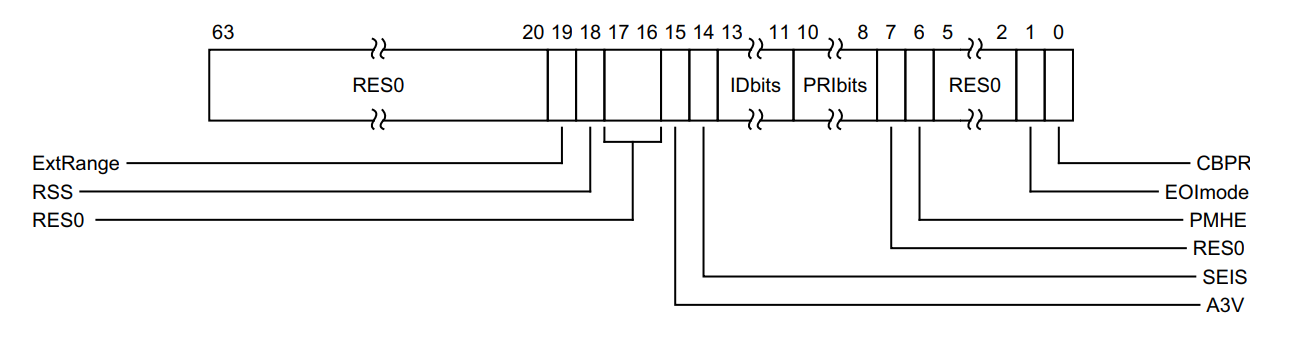

Priority Drop 与 Deactivation 是否同时发生，由 ICC_CTLR_EL1.EOImode 控制：

模式	写 `ICC_EOIR1_EL1` 的效果	额外操作
EOImode = 0（默认）	同时完成 Priority Drop + Deactivation	无需
EOImode = 1（Split EOI）	仅执行 Priority Drop	需显式写 `ICC_DIR_EL1` 完成 Deactivation

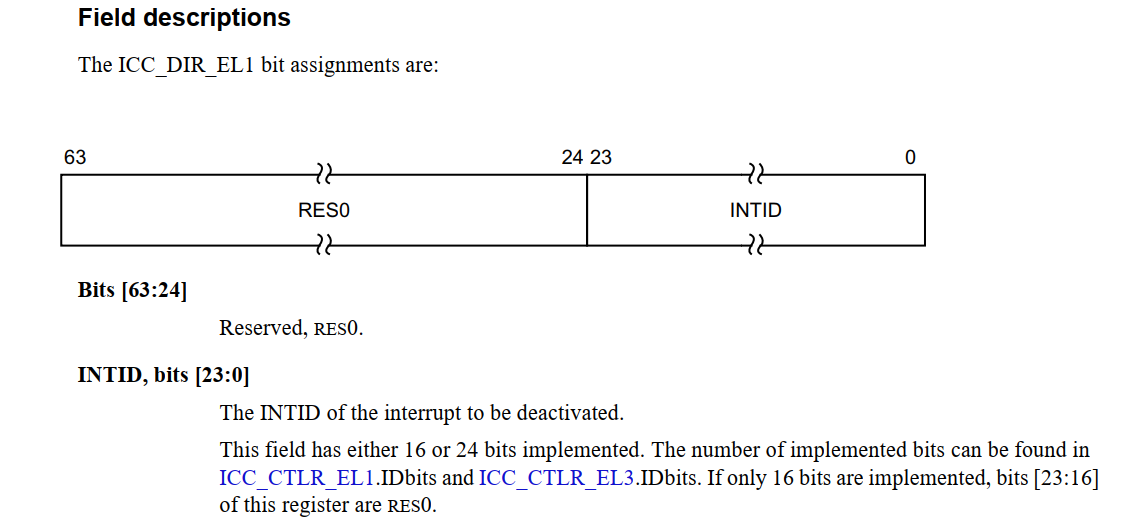

Split EOI 模式下，写 EOIR 后 Running Priority 恢复，CPU 可以立即响应其他中断，但当前中断仍保持 Active 状态------这也是 Pending + Active 状态产生的核心场景之一。

8.5 Pending + Active 状态的设计价值

Split EOI 模式下，Pending + Active 状态解决了一个关键问题：

以 UART 电平触发中断为例：

CPU 已确认（Acknowledge）该中断，进入 Active 状态；
软件执行 Priority Drop（写 EOIR），恢复 Running Priority；
设备侧中断线仍保持有效（外设尚未清除中断源）。

此时外设信号持续有效，中断可能再次进入 Pending。但由于该中断仍处于 Active，GIC 不会再次激活同一个中断实例，而是进入 Pending + Active 状态。

这一机制的核心价值是：

允许其他中断继续响应（高优先级抢占），同时避免当前中断处理函数递归重入。

这也是 ARM GIC 将中断抢占与中断完成解耦的设计思想所在。

9. SGI 的发送与接收

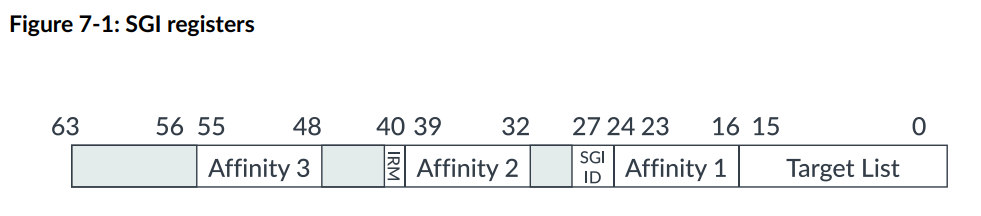

9.1 SGI 寄存器

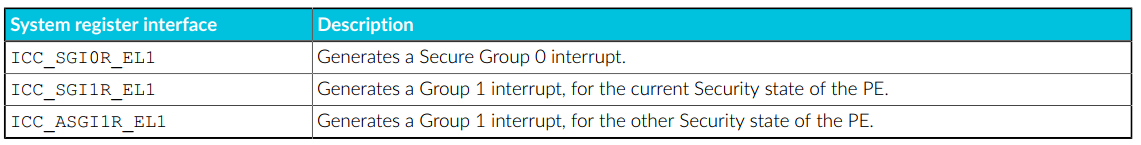

SGI 通过写 CPU Interface 中的系统寄存器生成。GICv3 提供三个 SGI 寄存器，分别对应不同的安全属性：

寄存器	用途	访问条件
`ICC_SGI0R_EL1`	生成 Group 0 中断（最高优先级 Secure 任务）	Secure 状态
`ICC_SGI1R_EL1`	生成 Group 1 中断，目标为当前安全状态	Secure 或 Non-secure
`ICC_ASGI1R_EL1`	生成 Group 1 中断，目标为对侧安全状态	仅 Secure 状态（通常 EL3）

ICC_SGI1R_EL1 的行为取决于写寄存器时 PE 的安全状态：

当前在 Secure 世界 → 发送的是 Secure Group 1 中断（SGI）
当前在 Non-secure 世界 → 发送的是 Non-secure Group 1 中断（NSGI）

ICC_ASGI1R_EL1 用于 Secure 世界主动向 Non-secure 世界发送中断。

9.2 目标路由控制

SGI 寄存器中的 IRM（Interrupt Routing Mode）字段决定路由策略：

模式一：精确投递（IRM = 0）

中断发送到 <Aff3>.<Aff2>.<Aff1>.<Target List> 指定的核心。其中 <Target List> 是一个位图（bitmap），每一位对应 <Aff1> 层级下的一个核心（实际上替代了 Aff0 的作用）。一次 SGI 最多可同时发送给 16 个 PE，且可以包含发起者自身。

模式二：广播（IRM = 1）

中断发送给系统中所有已连接的核心，但排除发起者自身。适用于需要通知全局但无需自扰的场景。

9.3 安全状态与分组的转发规则

SGI 的安全属性和分组由三个因素共同决定：

发起方 PE 的安全状态
写入的 SGI 寄存器（SGI0R / SGI1R / ASGI1R）
目标 PE 的本地配置 （GICR_IGROUPR0 和 GICR_IGRPMODR0）

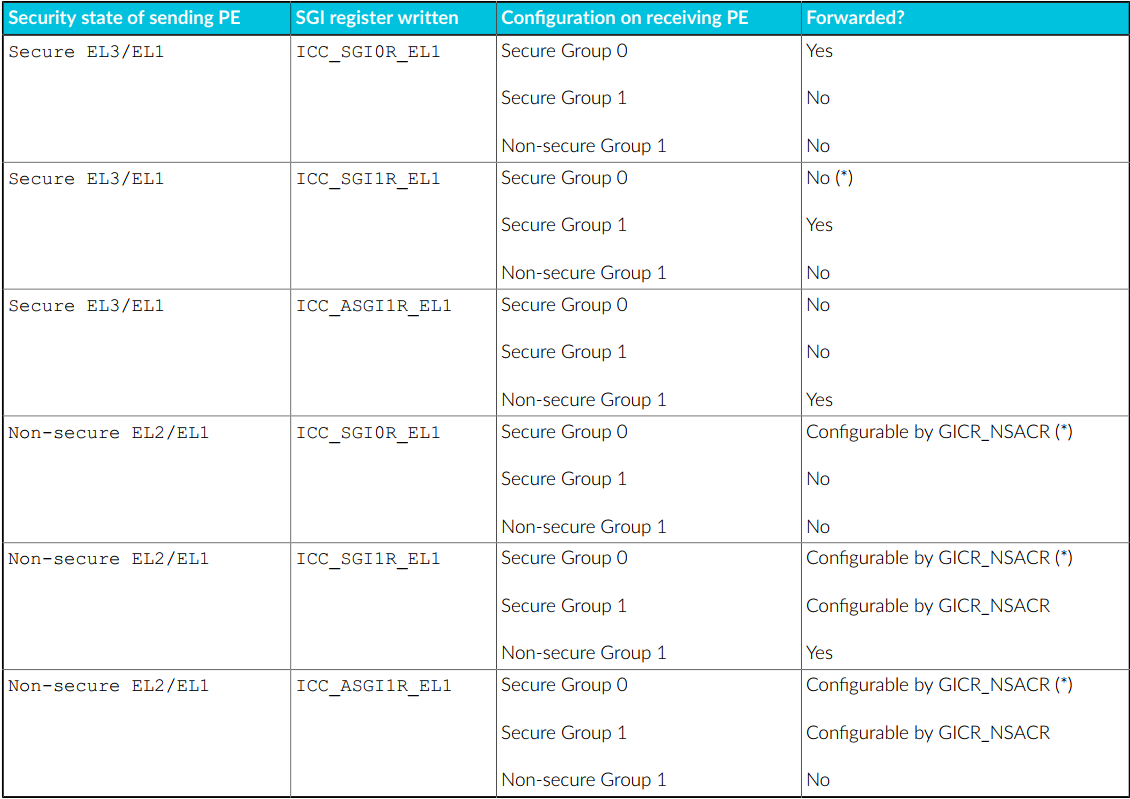

GIC 在转发前会综合检查上述条件。目标 PE 的 GICR_IGROUPR0 和 GICR_IGRPMODR0 配置必须与中断实际携带的 Group 属性一致，否则不予转发。

注：此表假设 GICD_CTLR.DS == 0。当 GICD_CTLR.DS == 1，标记为（*）的 SGI 也被转发。

10. 关键寄存器速查

10.1 Distributor

Distributor 寄存器为内存映射（Memory-mapped），对系统所有核心全局可见，主要负责 SPI 的配置与分发。关键寄存器如下：

寄存器	功能
`GICD_CTLR`	全局控制：使能 Group 0/1、亲和性路由、安全状态模式（DS）、ARE 等
`GICD_TYPER`	类型信息：系统支持的 SPI 数量、LPI 是否支持、ITS 数量等
`GICD_IIDR`	实现者标识：产品 ID 与版本号

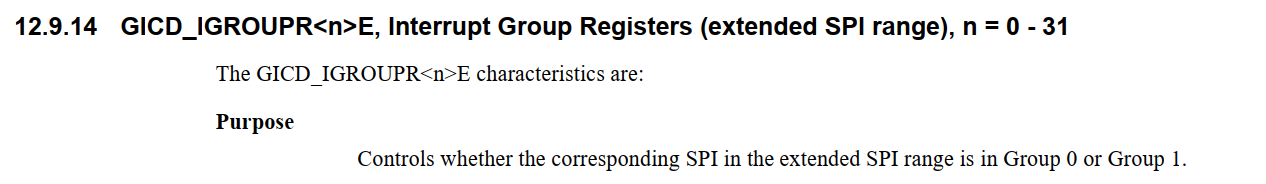

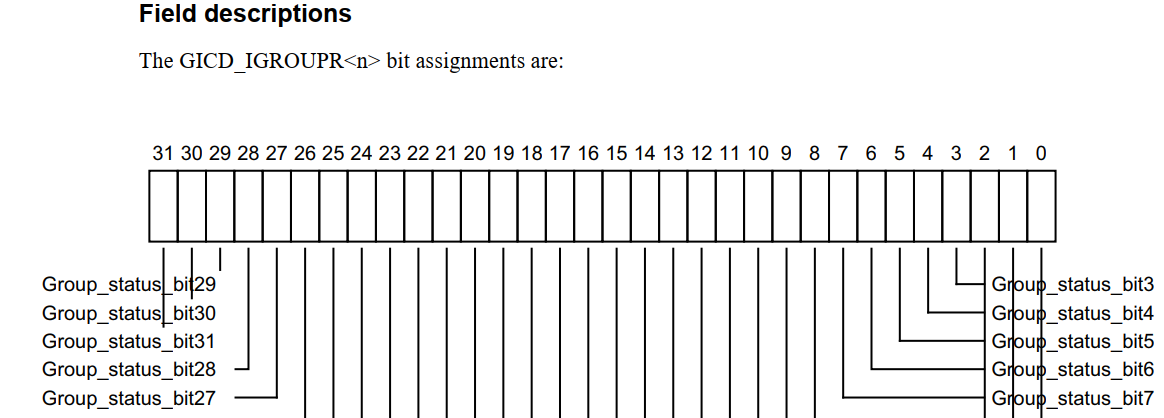

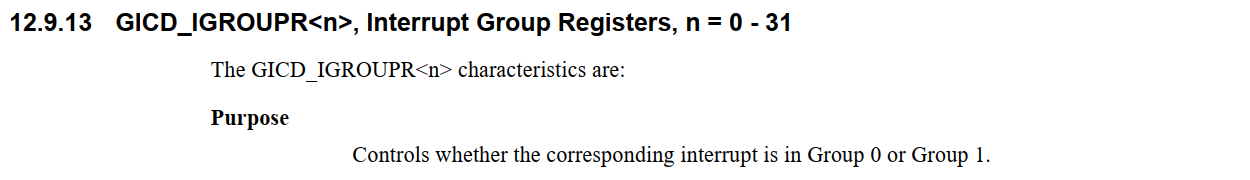

`GICD_IGROUPRn`/`GICD_IGRPMODRn`	中断分组：为每个 INTID 分配 Secure Group 0/Non-secure Group 1/Secure Group 1
`GICD_ISENABLERn`	中断使能（Set）：置位对应 bit 使能该 SPI
`GICD_ICENABLERn`	中断使能（Clear）：置位对应 bit 禁用该 SPI
`GICD_ISPENDRn` / `GICD_ICPENDRn`	Pending 状态控制（Set/Clear）：手动置位或清除 SPI 的 Pending 状态
`GICD_ISACTIVERn` / `GICD_ICACTIVERn`	Active 状态控制（Set/Clear）：手动置位或清除 SPI 的 Active 状态
`GICD_IPRIORITYRn`	优先级配置：为每个 SPI 设置 8-bit 优先级值
`GICD_ICFGRn`	触发方式配置：将每个 SPI 设置为电平敏感或边沿触发
`GICD_IROUTERn`	中断路由：为每个 SPI 指定目标 PE 的亲和性地址（对应 MPIDR_EL1）及路由模式
`GICD_NSACRn`	非安全态访问控制：控制 Non-secure 状态下能否访问各 INTID 的安全中断配置
`GICD_SGIR`	传统 SGI 生成（Legacy 模式下使用）

10.2 Redistributors

Redistributor 寄存器为每个 PE 私有（内存映射），负责该核心的 SGI/PPI 管理及 LPI 基地址配置。关键寄存器如下：

寄存器	功能
`GICR_CTLR`	Redistributor 控制：使能当前 PE 的中断转发、电源管理等
`GICR_TYPER`	类型信息：当前 PE 的亲和性值、LPI 支持情况
`GICR_WAKER`	唤醒控制：控制 Redistributor 的睡眠/唤醒状态转换
`GICR_IGROUPR0`	中断分组：为当前 PE 的 SGI/PPI 分配 Group 0 或 Group 1
`GICR_IGRPMODR0`	Group 1 安全属性：为当前 PE 的每个 Group 1 INTID 指定 Secure 或 Non-secure
`GICR_ISENABLER0` / `GICR_ICENABLER0`	中断使能（Set/Clear）：使能或禁用当前 PE 的 SGI/PPI
`GICR_ISPENDR0` / `GICR_ICPENDR0`	Pending 状态控制（Set/Clear）：手动管理 SGI/PPI 的 Pending 状态
`GICR_ISACTIVER0` / `GICR_ICACTIVER0`	Active 状态控制（Set/Clear）：手动管理 SGI/PPI 的 Active 状态
`GICR_IPRIORITYRn`	优先级配置：为 SGI/PPI 设置优先级
`GICR_ICFGR0` / `GICR_ICFGR1`	触发方式配置：将 PPI 设置为电平敏感或边沿触发（SGI 固定为边沿）
`GICR_NSACR`	非安全态访问控制：控制 Non-secure 软件能否生成 Secure SGI
`GICR_PROPBASER`	LPI 配置表基地址：指向内存中 LPI 属性表的物理地址
`GICR_PENDBASER`	LPI Pending 表基地址：指向内存中 LPI Pending 状态表的物理地址

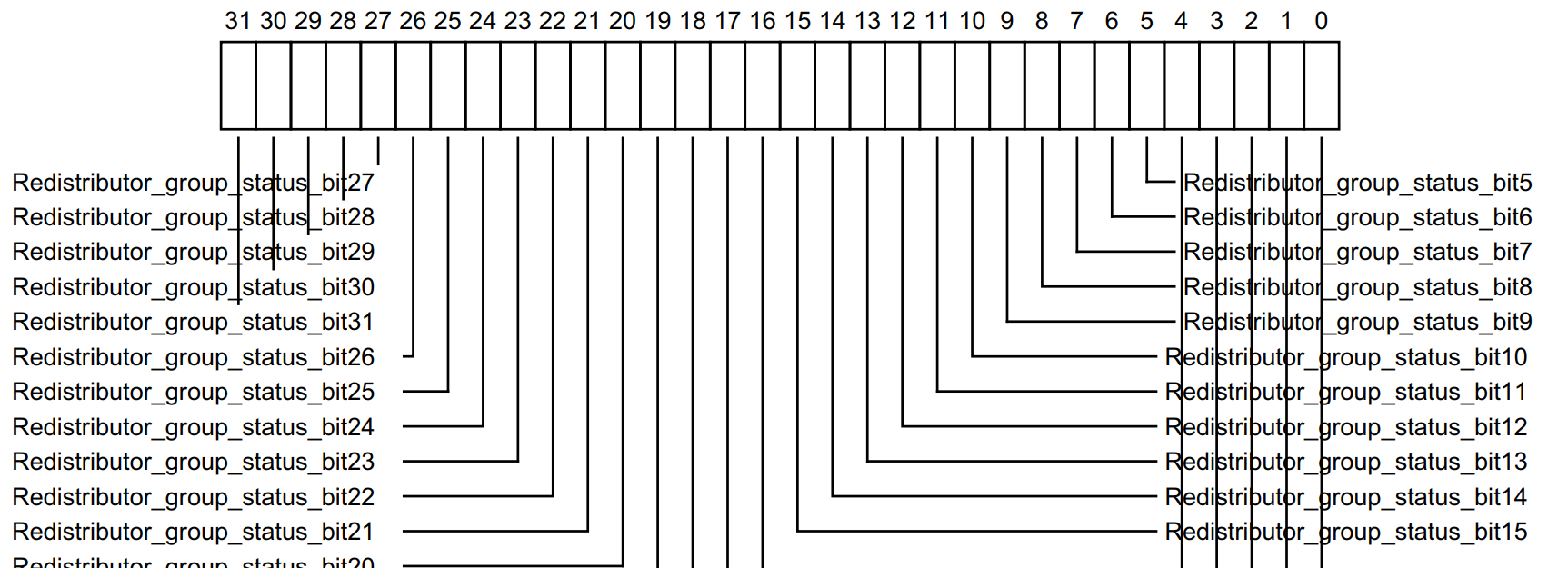

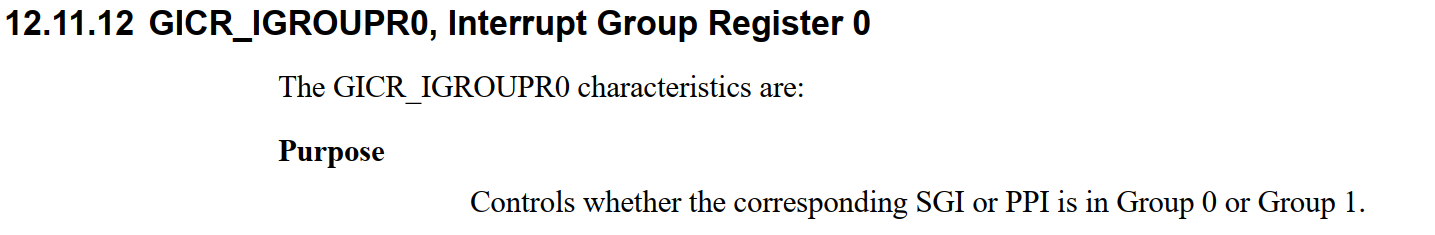

GICR_IGROUPR0：该寄存器用于划分当前 PE 上每个 INTID 的中断组别（是属于 Group 0 还是 Group 1）

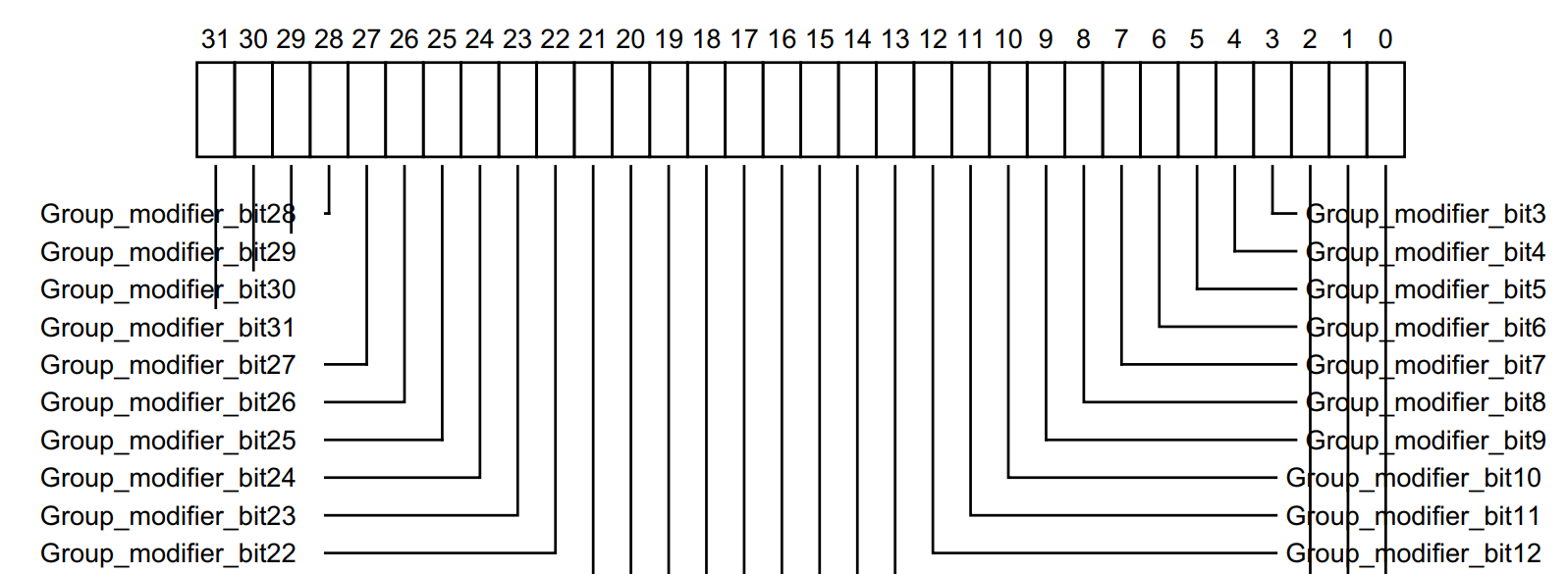

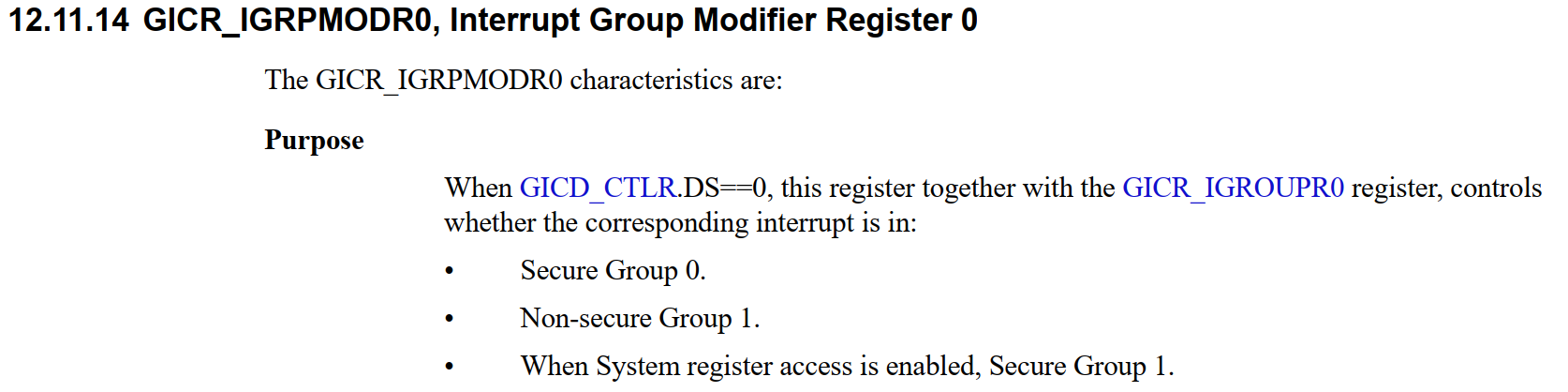

GICR_IGRPMODR0：该寄存器用于界定属于 Group 1 的每个 INTID 的安全状态（是属于 Secure 还是 Non-secure）

10.3 CPU Interface

CPU Interface 寄存器以系统寄存器形式（ICC_*_ELn）访问，通过 MRS/MSR 指令读写。关键寄存器如下：

寄存器	功能
`ICC_SRE_ELn`	系统寄存器接口使能：控制 CPU Interface 是否通过系统寄存器访问（SRE 位）

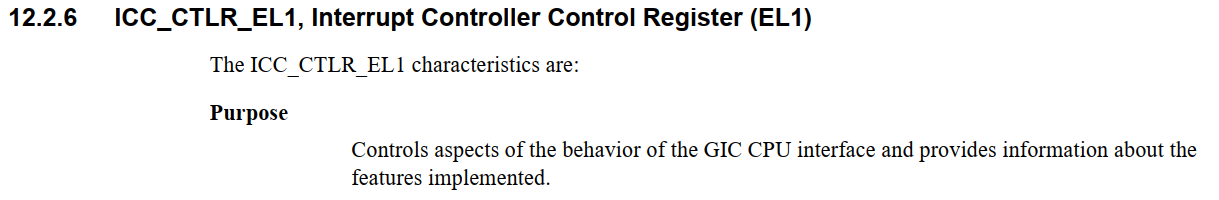

`ICC_CTLR_EL1`	CPU Interface 控制：含 EOImode、优先级丢弃模式等全局配置
`ICC_PMR_EL1`	优先级掩码：屏蔽优先级低于设定值的中断，实现中断屏蔽与抢占控制
`ICC_IAR1_EL1`	中断确认：读取当前最高优先级 Pending 中断的 INTID，同时使该中断进入 Active 状态

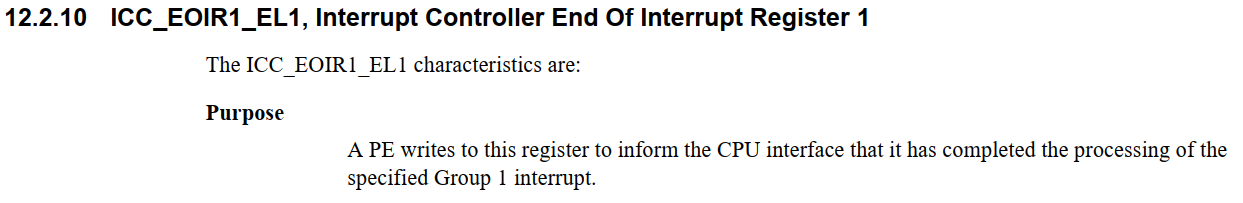

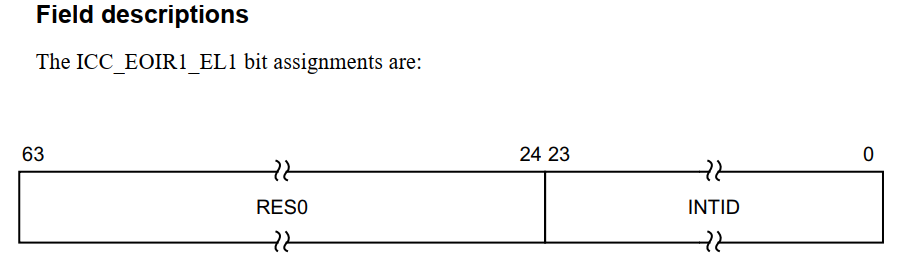

`ICC_EOIR1_EL1`	中断结束：执行 Priority Drop / Deactivation（具体行为取决于 EOImode）

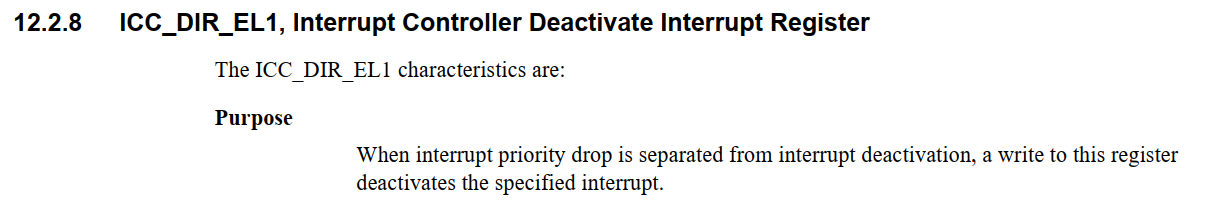

`ICC_DIR_EL1`	中断停用：在 Split EOI 模式下显式清除 Active 状态（Deactivation）
`ICC_RPR_EL1`	Running Priority：只读，反映当前 CPU 的抢占门槛
`ICC_HPPIR1_EL1`	最高 Pending 优先级：只读，查询当前最高优先级 Pending 中断的 INTID
`ICC_SGI0R_EL1`	SGI 生成（Group 0）：生成 Secure Group 0 中断，仅 Secure 态可用
`ICC_SGI1R_EL1`	SGI 生成（Group 1, 当前安全态）：生成 Group 1 中断，目标为当前安全状态
`ICC_ASGI1R_EL1`	SGI 生成（Group 1, 对侧安全态）：生成 Group 1 中断，目标为对侧安全状态，仅 EL3 可用

参考

Learn the architecture - Generic Interrupt Controller v3 and v4, Overview Version 3.2
Arm Generic Interrupt Controller Architecture Specification --- GIC architecture version 3 and version 4
GICv3 and GICv4 Software Overview
