6v/2.7A的H桥驱动芯片AH6227主要用于5v的适配器上

讲解:l35-38o6-7573芯片

AH6227 是1.0--6.5V、2.7A 单通道 H 桥直流有刷电机驱动芯片 ,完全兼容 5V 适配器供电,是低压小功率电机驱动的优选方案。

一、AH6227芯片参数(适配 5V 场景)

  • 供电范围:1.0--6.5V(5V 在最佳工作区间)
  • 持续输出:2.7A ;峰值:6.0A
  • 导通电阻:160mΩ(HS+LS),5V 下效率高、发热小
  • 控制接口:PWM(INA/INB),兼容 MCU 3.3V/5V 逻辑
  • 保护:过温、欠压闭锁(UVLO)

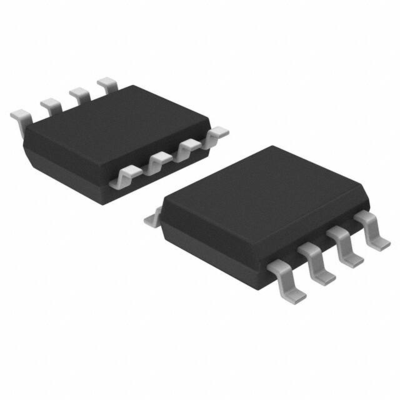

  • 封装:SOP8,体积小、易布板

二、为什么适合 5V 适配器

  1. 电压匹配:5V 落在芯片 1.0--6.5V 的工作区间,无需额外升压 / 降压,电路最简。
  2. 功率充足 :5V×2.7A=13.5W,可驱动多数小型直流电机(如玩具、云台、泵、阀)。
  3. 效率与发热 :低导通电阻(160mΩ)在 5V/2.7A 下压降仅0.432V,功耗低、散热压力小。
  4. 控制兼容:5V 适配器系统常用 5V/3.3V MCU,AH6227 的 PWM 输入可直接对接,无需电平转换。
  5. 保护完善:欠压保护在 5V 系统中可防止适配器电压跌落导致的异常。

三、5V 适配器应用电路要点

  1. 电源滤波 :VCC 引脚就近加10μF 电解 + 0.1μF 陶瓷电容,滤除纹波与尖峰。
  2. 电流限制(可选) :如需限流,可在电源路径串小阻值功率电阻(如0.1Ω/2W),配合 MCU 采样实现过流保护。
  3. 散热:SOP8 封装在 2.7A 持续工作时需保证 PCB 铺铜散热,避免过温保护触发。
  4. 控制逻辑 :
    • INA=H、INB=L → 正转
    • INA=L、INB=H → 反转
    • INA=INB=H/L → 刹车 / 停止

四、典型 5V 适配器应用场景

  • 智能硬件:云台、摄像头、小型机器人
  • 消费电子:玩具车、电动工具、小型泵 / 阀
  • 工业模块:电磁阀、执行器、小型传送带

五、与 5V 适配器配合的注意事项

  • 适配器输出电流建议≥3A,留足余量。
  • 避免适配器空载 / 轻载时电压偏高(部分适配器空载可达 5.5--6.0V,仍在 AH6227 的 6.5V 上限内,安全)。
  • 电机启动 / 堵转时电流会骤增,确保适配器与 PCB 走线能承受峰值电流。
