一句话总结 ：
本文提出一种基于MEMS开关的可重构频率选择表面（FSS），在不改变物理尺寸的前提下，实现GNSS L1频段的频率调谐与20°波束偏转，为智能反射面（IRS）和导航通信一体化系统提供了新的技术路径。
01 研究背景：为什么需要MEMS可重构FSS？
随着5G/6G及智能反射面（IRS）技术的发展，频率选择表面（FSS） 作为控制电磁波反射/透射的关键结构，正从"固定频率"走向"可重构"。传统FSS一旦加工完成，其谐振频率便固定，难以适应动态频谱环境。
现有可重构手段主要包括：
-
PIN二极管（速度快，但插损高）
-
变容二极管（连续可调，但线性度受限）
-
MEMS开关（低插损、高线性度、低功耗）
在GNSS L1频段（~1.575 GHz），导航信号对相位稳定性和抗干扰能力要求极高。MEMS开关因其优越的射频性能，成为实现高精度可重构FSS的理想选择。
然而，现有研究多集中于Ku/Ka波段，针对L1频段、且能同时实现频率调谐+波束偏转的MEMS-FSS方案仍然较少------这正是本论文的核心贡献。
02 实验方法：如何在不改变尺寸的情况下调谐频率？
2.1 核心设计思路
传统偶极子型FSS的谐振频率由偶极子长度决定：
波长 ≈ 2 × 偶极子长度
要改变频率，通常需要改变偶极子物理尺寸。但本文采用一种电长度调控策略：
通过在偶极子臂中引入MEMS开关，改变其等效电长度，从而在不裁剪金属的情况下移动谐振频率。
2.2 单元结构详解
-
介质基板：Rogers RO3003（ε_r = 3，厚度 8.763 mm）
-
金属层：铜（0.03 mm）
-
单元尺寸：59.96 × 59.96 mm
-
整体阵列：9×9，总尺寸 531.2 × 531.2 mm
-
单元拓扑：交叉偶极子，其中一侧偶极子臂集成MEMS开关
原图对应（论文中位置）

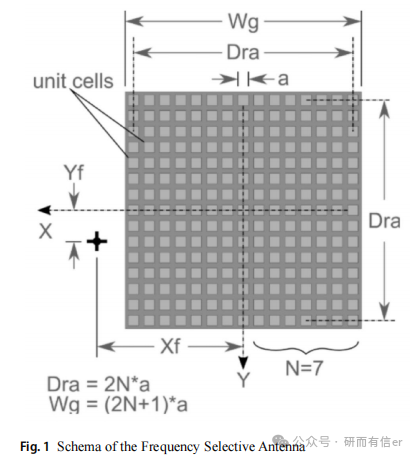

📍 Fig. 1 -- FSS整体结构示意图（单个单元+阵列）

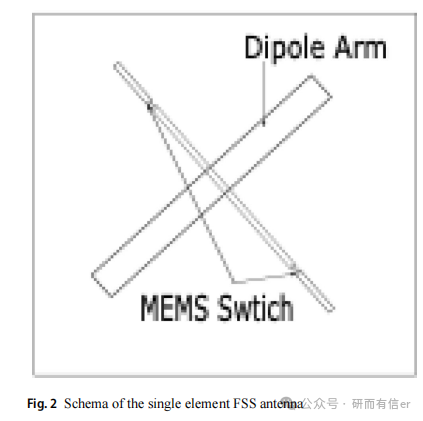

📍 Fig. 2 -- 单单元结构及MEMS开关位置
✅ 图例说明：图1展示了整个FSS阵列与单元分布；
图2中明确指出MEMS开关位于较窄的偶极子臂末端，通过开关状态控制偶极子电长度。
2.3 工作原理小结
| MEMS状态 | 电长度 | 谐振频率变化 | 波束方向 |
|---|---|---|---|
| ON（导通） | 增加 | 频率降低 | 可偏转20° |
| OFF（断开） | 减少 | 频率升高 | 近法向反射 |
03 图文解析：关键仿真结果与原图对照
以下所有仿真均使用 CST Studio Suite，采用Floquet端口与周期边界条件。
3.1 远场方向图（开态）
原图对应：
-

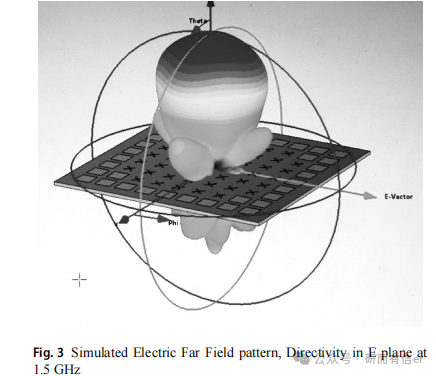

📍 Fig. 3 -- E面方向性（1.5 GHz）
-

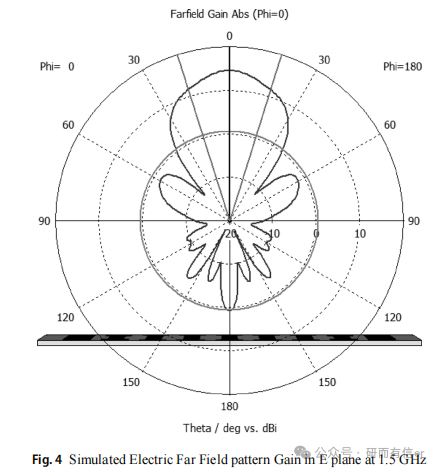

📍 Fig. 4 -- E面增益（1.5 GHz）
🧠 解读：
当MEMS开关导通时，反射波主瓣方向偏离法向约20° ，说明该FSS具备可控波束偏转能力 。
增益约15 dB，副瓣电平优于-14 dB，满足GNSS信号覆盖需求。
3.2 波束偏转验证
原图对应：

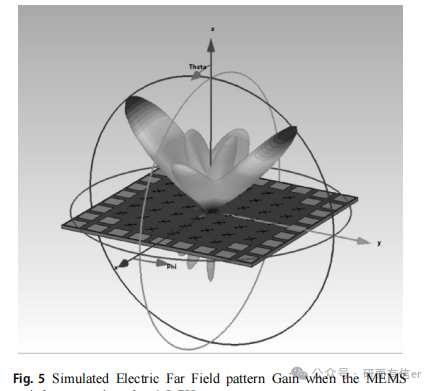

- 📍 Fig. 5 -- MEMS激活时的1.5 GHz增益方向图
🧠 解读：
图中清晰可见主波束偏转20°。这是通过MEMS开关对单元相位进行离散调控实现的。
论文指出：在20°和40°偏转下会出现一定波束畸变，来源于大角度下的相位误差与"角度盲区"效应。
3.3 S11反射系数的频率调谐
原图对应：

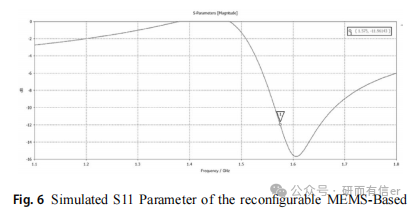

- 📍 Fig. 6 -- MEMS开关不同状态下的S11曲线
🧠 解读：
ON状态：谐振频率向低频方向移动
OFF状态：谐振频率向高频方向移动
调谐范围覆盖GNSS L1频段（~1.575 GHz）
这说明无需改变偶极子物理尺寸，仅通过MEMS开关状态即可实现频率适配。
04 关键参数总结（干货表格）
| 参数 | 值 / 说明 |
|---|---|
| 中心工作频段 | GNSS L1（≈1.575 GHz） |
| 基板材料 | Rogers RO3003（ε_r=3） |
| 单元尺寸 | 59.96 × 59.96 mm |
| 阵列规模 | 9×9（总尺寸 ~531×531 mm） |
| 调谐方式 | MEMS开关控制偶极子电长度 |
| 调谐范围 | 覆盖L1频段 |
| 最大波束偏转角 | 20° |
| 峰值增益 | ≈15 dB |
| 仿真工具 | CST Studio Suite（Floquet端口） |
05 总结与评价
✅ 主要亮点
-
结构创新：将MEMS开关直接集成在交叉偶极子臂上，实现电长度调谐。
-
功能融合 ：同一结构支持频率调谐 + 波束偏转，适合IRS应用。
-
频段聚焦：面向GNSS L1，具备明确工程应用场景。
-
仿真完整：包含S11、远场增益、方向性、波束偏转等关键指标。
⚠️ 局限与未来方向
-
目前仅完成CST仿真，缺乏实验测试验证。
-
MEMS开关的驱动电压、寿命、可靠性等工程细节未展开。
-
大角度偏转（>20°）下波束畸变明显，需进一步优化。
写在最后
这篇文章为MEMS + FSS + IRS 的交叉方向提供了一个设计范本。
在6G与智能电磁环境时代，低功耗、可重构、高精度的FSS 将成为核心使能技术之一。
如果你正在从事可重构天线、智能反射面或GNSS抗干扰系统研究，本文的设计思路和仿真方法值得深入复现与借鉴。

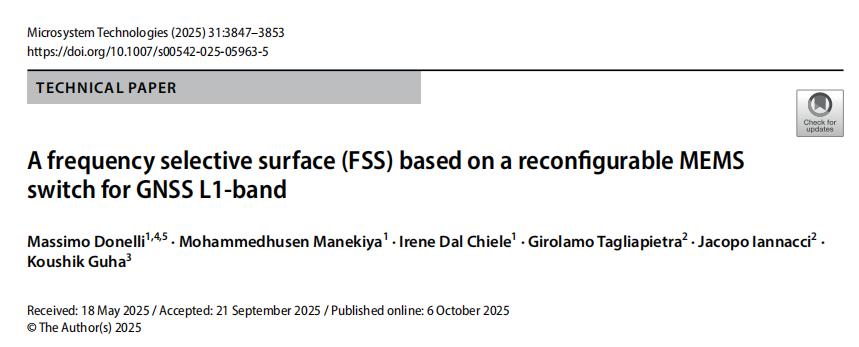

🔗 原文信息：
标题：A frequency selective surface (FSS) based on a reconfigurable MEMS switch for GNSS L1-band
作者：Massimo Donelli 等
期刊：Microsystem Technologies, 2025
DOI：10.1007/s00542-025-05963-5
注：更多关于CST进行FSS仿真的前沿知识小编之前有推荐，可以详查置顶文章：告别手动扫S参数！cst/fdtd+python/matalb/mlp实现fss正向预测及天线结构逆向设计
