FreeRTOS队列通信

QueueHandle_t xQueue;
void vSenderTask(void *pvParameters) {
    int data = 0;
    while(1) {
        data++;
        xQueueSend(xQueue, &data, portMAX_DELAY);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

void vReceiverTask(void *pvParameters) {
    int receivedData;
    while(1) {
        if(xQueueReceive(xQueue, &receivedData, portMAX_DELAY) == pdPASS) {
            printf("Received: %d\r\n", receivedData);
        }
    }
}

下面将结合上述代码示例，详细讲解 FreeRTOS 中的队列（Queue）通信机制 。队列是 FreeRTOS 中任务间（或任务与中断间）传递数据的主要手段，它提供了线程安全 的、基于拷贝的数据交换方式，并支持阻塞等待。

---

一、队列的基本概念

• 队列是一个"先入先出"（FIFO）的线性表，用于存储固定大小的数据单元。
• 每个队列内部维护一段连续的内存缓冲区，以及读指针、写指针和记录当前消息个数的计数器。
• 核心特点 ：
  • 数据拷贝：发送时将数据拷贝到队列内部缓冲区，接收时将数据从队列缓冲区拷贝到用户变量。因此队列中保存的是数据的副本，而非指针或引用。
  • 多对多通信：多个任务可以向同一个队列发送消息，多个任务也可以从同一个队列接收消息。
  • 阻塞机制：当队列满时，发送任务可选择阻塞等待空间；当队列空时，接收任务可选择阻塞等待消息。阻塞超时时间可配置。
  • 线程安全：所有队列 API 内部均使用临界区或关中断保护，无需用户额外加锁。

---

二、代码结构分析

代码片段包含了两个任务函数 vSenderTask 和 vReceiverTask，以及一个全局的队列句柄 xQueue。为了完整运行，还需要在 main 函数中创建队列和任务。下面逐部分讲解。

2.1 队列的创建（代码中未显示，但必不可少）

// 创建队列：每个消息大小为 sizeof(int)，队列深度为 5（举例）
xQueue = xQueueCreate(5, sizeof(int));
if (xQueue == NULL) {
    // 创建失败处理
}

• xQueueCreate(5, sizeof(int))：创建能存放 5 个 int 类型数据的队列。
• 返回值：成功返回队列句柄（QueueHandle_t），失败返回 NULL（通常因内存不足）。

2.2 发送任务 vSenderTask

void vSenderTask(void *pvParameters) {
    int data = 0;
    while(1) {
        data++;
        xQueueSend(xQueue, &data, portMAX_DELAY);   // 发送数据
        vTaskDelay(1000 / portTICK_PERIOD_MS);      // 延时 1 秒
    }
}

• xQueueSend 等价于 xQueueSendToBack（向队列尾部写入）。
  • 参数1 xQueue：目标队列句柄。
  • 参数2 &data：待发送数据的指针。队列会将这 sizeof(int) 字节的数据拷贝到其内部缓冲区。
  • 参数3 portMAX_DELAY：阻塞最大时间。这里表示若队列已满，任务将无限期等待（直到队列有空位）。
• vTaskDelay ：使任务进入阻塞态 1000 ms，让出 CPU。这样发送频率为每秒一次。

2.3 接收任务 vReceiverTask

void vReceiverTask(void *pvParameters) {
    int receivedData;
    while(1) {
        if(xQueueReceive(xQueue, &receivedData, portMAX_DELAY) == pdPASS) {
            printf("Received: %d\r\n", receivedData);
        }
    }
}

• xQueueReceive ：从队列头部取出一个消息，并删除该消息。
  • 参数2 &receivedData：接收缓冲区的指针，用于存放拷贝出的数据。
  • 参数3 portMAX_DELAY：若队列为空，任务无限期等待直到有消息到达。
• 返回值 pdPASS 表示成功接收到数据；pdFALSE（或 errQUEUE_EMPTY）表示超时未收到。

---

三、工作流程与调度细节

假设创建队列深度为 5，以下展示典型运行流程：

1. 初始状态：队列为空。
2. 接收任务 ：调用 xQueueReceive，因为队列空，接收任务进入阻塞态（等待消息）。
3. 发送任务 ：运行 → data++（变成 1）→ xQueueSend 成功（队列空 → 变为 1 个消息）→ vTaskDelay 进入阻塞 1 秒。
4. 此时接收任务 ：因为有消息到达，从阻塞态被唤醒，取出数据 1 并打印。然后再次调用 xQueueReceive，队列再度变空，重新阻塞。
5. 1 秒后 ：发送任务恢复运行，发送 2，再次延时，接收任务收到 2......循环往复。

如果发送速度超过接收速度，队列会逐渐填满。一旦队列满，发送任务调用 xQueueSend 时就会阻塞（参数 portMAX_DELAY 导致永久阻塞），直到接收任务取走一条消息，腾出空间。

---

四、队列的关键 API 说明

函数	作用	中断安全版本
xQueueCreate	创建队列	-
xQueueSend / xQueueSendToBack	从队尾发送数据	xQueueSendToBackFromISR
xQueueSendToFront	从队首发送数据（LIFO 行为）	xQueueSendToFrontFromISR
xQueueReceive	从队首接收并删除数据	xQueueReceiveFromISR
xQueuePeek	从队首接收但不删除数据	xQueuePeekFromISR
uxQueueMessagesWaiting	查询队列中当前消息个数	uxQueueMessagesWaitingFromISR

• 阻塞时间 ：单位是 tick，可以使用 pdMS_TO_TICKS(ms) 转换毫秒。portMAX_DELAY 表示无限等待（前提是 INCLUDE_vTaskSuspend 为 1）。
• 中断中使用 ：必须调用带 FromISR 后缀的版本，并传递 pxHigherPriorityTaskWoken 参数以决定是否在中断退出后执行上下文切换。

---

五、队列通信的优势与适用场景

优势

• 解耦：发送方和接收方不必知道彼此的存在，只需共享队列句柄。
• 数据完整性：通过拷贝方式避免共享内存的竞态条件。
• 自然实现阻塞同步：可以用队列空/满来实现任务间的同步（例如生产者-消费者模型）。
• 灵活的超时控制：既可以通过超时实现轮询，也可以通过无限等待实现精准同步。

适用场景

• 生产者-消费者模型（如传感器数据采集、日志打印）。
• 命令传递（如 GUI 任务向工作任务发送指令）。
• 多源数据汇聚（多个任务向同一队列发送，由一个任务集中处理）。

---

六、注意事项

1. 队列大小与内存：队列内部缓冲区在创建时分配，若队列中消息长度较大（如结构体），需权衡内存占用。
2. 任务优先级设定 ：
   • 如果生产者优先级高于消费者，且队列深度有限，生产者可能长期阻塞导致高优先级任务无法运行（反直觉）。
   • 通常让消费者优先级稍高于生产者，确保数据被及时处理。
3. 不要在中断中阻塞 ：中断服务程序中只能使用非阻塞版本（超时参数为 0）或 FromISR 版本。
4. 数据拷贝开销：对于大数据（如几 KB 的数组），频繁拷贝会占用 CPU。此时可考虑用队列传递指向缓冲区的指针（但需自行管理内存和互斥）。
5. 队列重置 ：xQueueReset 可以清空队列所有消息，但要注意正在阻塞的任务处理。

---

七、扩展：队列集（Queue Set）

FreeRTOS 还提供了队列集 ，允许一个任务同时等待多个队列（或信号量）上的消息，类似 select/poll 机制。当任意一个队列有数据时，任务被唤醒并得知是哪个队列就绪。

---

总结

代码示例展示了 FreeRTOS 队列通信的基本模式：

1. 创建队列。
2. 发送任务周期性地调用 xQueueSend 入队数据（可能阻塞）。
3. 接收任务调用 xQueueReceive 取出数据（可能阻塞）。

队列作为 FreeRTOS 的核心组件，使用简单、功能强大，是嵌入式多任务编程中不可或缺的通信工具。掌握其原理和 API，可以构建出高内聚、低耦合的实时系统。

附录

工程架构参考

user_program.c

• 可以在自己的工程目录main.c调用该函数

/**
 * @brief  主应用函数：
 *
 * @note   None
 * @param  None
 * @return None
 * @warning 此函数不会返回，内部包含无限循环
 * @remark  通过函数指针从main()调用，支持灵活的启动架构
 */
void Current_Program3(void)
{

void vSenderTask(void *pvParameters);
void vReceiverTask(void *pvParameters);

	LED_Init();			//	初始化LED设备
	UART1_Config();		//	UART1串口初始化

	// 创建队列：每个消息大小为 sizeof(int)，队列深度为 5（举例）
	xQueue = xQueueCreate(5, sizeof(int));
	if (xQueue == NULL) {
		// 队列创建失败处理（例如死循环、点亮错误指示灯等）
		while(1);
    }

	xTaskCreate(vSenderTask, "vSenderTask", 128, NULL, 1, NULL);
	xTaskCreate(vReceiverTask, "vReceiverTask", 128, NULL, 1, NULL);

	// 启动调度器（永远不会返回）
	vTaskStartScheduler();

	// 理论上程序不会执行到这里，但为了安全，可以加一个死循环
	while(1){

	}
}

user_task.c

/* 队列通信 */
QueueHandle_t xQueue;

// 发送任务 vSenderTask
void vSenderTask(void *pvParameters) {
    int data = 0;
    while(1) {
        data++;
        xQueueSend(xQueue, &data, portMAX_DELAY);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

// 接收任务 vReceiverTask
void vReceiverTask(void *pvParameters) {
    int receivedData;
    while(1) {
        if(xQueueReceive(xQueue, &receivedData, portMAX_DELAY) == pdPASS) {
            printf("Received: %d\r\n", receivedData);
        }
    }
}

user_task.h

/**
  * @file    user_task.c
  * @brief   user task module
  * @author  xyx-3v
  * @date    2026-04-28
  * @version 1.0
  * @note
  */

#ifndef __USER_TASK_H
#define __USER_TASK_H


#include <stdint.h>

/* FreeRTOS三方库 */
#include "FreeRTOSConfig.h"
#include "FreeRTOS.h"
#include "task.h"					//	vTaskDelay等
#include "queue.h"  				//  QueueHandle_t

/* 队列通信 */
extern QueueHandle_t xQueue;

// 发送任务 vSenderTask
void vSenderTask(void *pvParameters);

// 接收任务 vReceiverTask
void vReceiverTask(void *pvParameters);

#endif /* __USER_TASK_H */

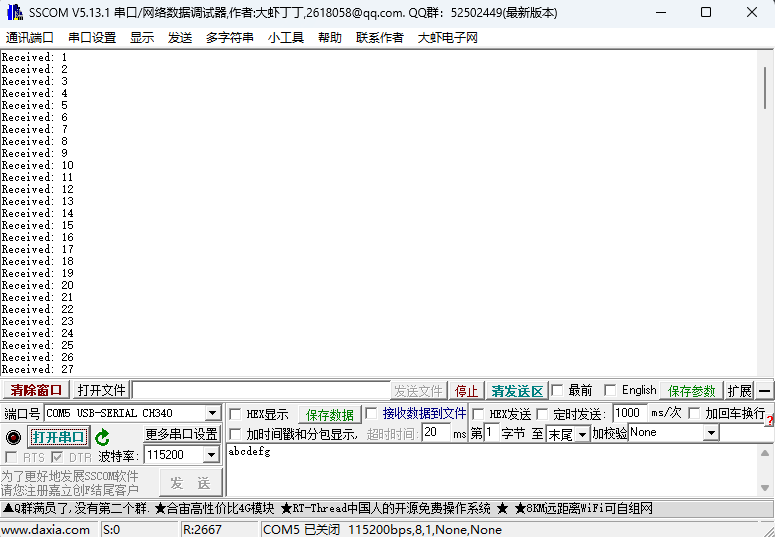

实验现象演示
