【HID】规范精讲[6]: 蓝牙HID系统设计指南——从合规到体验的全维度要求

蓝牙HID设备的流畅使用，离不开一套严谨的系统级规范。无论是主机对设备的兼容性支持，还是设备的功耗控制、延迟优化，甚至是虚拟电缆的管理，都在系统要求与建议中有着明确界定。这些规范看似繁杂，实则是保障设备互通、用户体验一致的核心基石。作为开发者，只有吃透这些要求，才能设计出既合规又受用户青睐的产品。本文从主机分类、服务质量、功耗管理、虚拟电缆四大核心维度，拆解蓝牙HID系统的设计准则。

一、主机分类：适配不同能力的分层支持方案

[1.1 通用蓝牙HID主机（General Bluetooth HID Host）：全能型核心平台](#1.1 通用蓝牙HID主机（General Bluetooth HID Host）：全能型核心平台)

[1.2 受限蓝牙HID主机（Limited Bluetooth HID Host）：专精型专用平台](#1.2 受限蓝牙HID主机（Limited Bluetooth HID Host）：专精型专用平台)

[1.3 两类主机的核心差异对比](#1.3 两类主机的核心差异对比)

二、服务质量（QoS）：平衡延迟与带宽的传输保障

三、功耗管理：续航与体验的动态平衡术

[3.1 功耗管理的核心责任方](#3.1 功耗管理的核心责任方)

[3.2 设备的功耗优化策略](#3.2 设备的功耗优化策略)

[3.3 低电量通知：提升用户体验的关键细节](#3.3 低电量通知：提升用户体验的关键细节)

四、虚拟电缆管理：无线连接的有线体验复刻

[4.1 虚拟电缆的建立：简单直观的配对流程](#4.1 虚拟电缆的建立：简单直观的配对流程)

[4.2 多虚拟电缆管理：一台设备连接多主机的切换规则](#4.2 多虚拟电缆管理：一台设备连接多主机的切换规则)

[4.3 虚拟电缆的断开：彻底且安全的解绑流程](#4.3 虚拟电缆的断开：彻底且安全的解绑流程)

五、测验

一、主机分类：适配不同能力的分层支持方案

蓝牙HID主机的硬件资源、软件能力差异巨大------从资源受限的嵌入式控制器，到功能强大的电脑、手机，不同主机对HID设备的支持能力截然不同。为此，系统规范将主机分为两类，采用分层支持策略，既保证基础功能兼容，又不限制高端主机的扩展能力。

1.1 通用蓝牙HID主机（General Bluetooth HID Host）：全能型核心平台

通用主机是功能最完整的HID主机，就像一台高性能电脑，能兼容几乎所有类型的蓝牙HID设备，支持复杂的自定义功能。其核心要求围绕开放性和扩展性展开：

（1）必须支持第三方应用扩展

通用主机需提供标准化接口，允许第三方应用程序与蓝牙HID设备交互。这意味着第三方开发者无需修改主机系统底层代码，就能开发适配特定HID设备的应用。具体支持的功能包括：

发送GET_REPORT请求，获取设备的任意报告数据（如传感器的测量值、设备的当前状态）；

发送SET_REPORT请求，配置设备的特征报告（如调节游戏手柄的震动强度、鼠标的指针速度）；

收发异步输入/输出报告，实现实时交互（如游戏应用接收手柄的操作数据，发送震动指令）；

读取设备的SDP服务记录，获取报告描述符、设备类型等关键信息，实现动态适配；

监听设备重连事件，当设备断开后重新连接时，应用能及时响应并恢复之前的交互状态；

主动发起与设备的重连（仅适用于声明HIDNormallyConnectable为TRUE的设备）。

这一要求让通用主机具备极强的灵活性，无论是专业的工业控制器，还是普通的消费电子设备，都能通过第三方应用扩展HID功能，适配各类定制化设备。

（2）无差别设备支持

通用主机不得通过设备名称、设备类别（CoD）、厂商ID等信息过滤设备，必须提供无差别配对能力。例如，主机不能只允许知名品牌的键盘连接，而拒绝小众品牌的设备；也不能因为设备是自定义传感器，就限制其配对。

规范推荐主机提供两种配对方式：一种是针对普通用户的分类配对向导（如专门配对键盘、鼠标的向导），另一种是针对开发者、高级用户的通用配对向导，允许配对任何类型的蓝牙HID设备。这种设计既兼顾了普通用户的易用性，又满足了特殊场景的需求。

（3）必须实现 SDP 客户端和报告协议

SDP（服务发现协议）是主机识别设备能力的核心，通用主机必须实现SDP客户端，通过SDP获取设备的报告描述符、支持的协议模式、厂商信息等关键数据。同时，通用主机必须支持报告协议模式，能解析复杂的报告描述符，理解设备的自定义报告格式------这是支持复杂设备（如数据手套、力反馈手柄）的基础。

1.2 受限蓝牙HID主机（Limited Bluetooth HID Host）：专精型专用平台

受限主机是为特定场景设计的主机，就像一台嵌入式控制器，资源有限，仅需支持少数特定类型的HID设备。其核心要求围绕精简和高效展开，降低主机的实现复杂度。

（1）仅支持特定设备类型

受限主机可以根据应用场景，过滤掉不需要的HID设备。例如，智能门锁的控制器只需支持蓝牙键盘（用于输入密码），无需支持鼠标、游戏手柄等设备。过滤方式可灵活选择：

通过设备名称过滤：仅允许名称包含"Keyboard"的设备配对；

通过设备类别（CoD）过滤：仅允许设备类别为"键盘"的设备连接；

通过SDP属性过滤：仅支持厂商ID为特定值的设备（如自家生产的专用遥控器）。

这种设计让受限主机能聚焦核心功能，减少不必要的资源占用，降低开发成本。

（2）可省略 SDP 客户端

受限主机无需强制实现SDP客户端，可通过固定的L2CAP PSM值（0x0011）直接尝试建立控制信道。如果信道建立成功，则判定为蓝牙HID设备；若失败，则视为非HID设备。这一简化设计大幅降低了受限主机的软件复杂度，尤其适合内存小、处理器性能弱的嵌入式设备。

例如，一款智能灯泡的控制器（受限主机），只需通过固定PSM值连接专用的蓝牙遥控器（HID设备），无需解析复杂的SDP记录，即可实现开关、调光等基础操作。

（3）至少支持一种报告类型

受限主机无需支持所有报告交互功能，但必须至少支持一种报告类型的传输，以满足基础交互需求。可选的支持类型包括：

同步输入报告（通过GET_REPORT请求获取）；

异步输入报告（通过中断信道接收）；

同步输出报告（通过SET_REPORT请求发送）；

异步输出报告（通过中断信道发送）；

特征报告的获取（GET_REPORT）或配置（SET_REPORT）。

对于仅支持引导协议模式的受限主机（如BIOS、简单嵌入式系统），必须支持中断信道的异步输入报告，确保键盘、鼠标等基础输入设备能正常工作。

1.3 两类主机的核心差异对比

|----------|-------------------------|-------------------------|
| 对比维度 | 通用蓝牙 HID 主机 | 受限蓝牙 HID 主机 |
| 核心定位 | 全能兼容，支持扩展 | 专精特定场景，资源精简 |
| 第三方应用支持 | 必须支持 | 无需支持 |
| SDP客户端 | 必须实现 | 可选省略 |
| 设备过滤 | 不允许，需无差别支持 | 允许，可过滤特定设备 |
| 协议模式支持 | 必须支持报告协议，可选支持引导协议 | 可仅支持引导协议 |
| 典型设备 | 电脑、手机、游戏机 | 嵌入式控制器、智能门锁、智能灯泡 |

这种分类设计的核心价值在于因材施教------既不让资源受限的主机承担不必要的功能负担，也不限制高端主机的扩展能力，确保不同类型的主机都能高效适配HID设备。

二、服务质量（QoS）：平衡延迟与带宽的传输保障

蓝牙HID设备的用户体验，很大程度上取决于服务质量------键盘按键是否有延迟、鼠标移动是否流畅、手柄震动是否同步。系统规范对QoS的要求，核心是通过合理的参数配置，在延迟、带宽、功耗之间找到最佳平衡点。

1. QoS 的核心影响因素

蓝牙HID的QoS主要由两部分参数决定，具体取决于主机和设备支持的蓝牙核心规范版本：

对于支持蓝牙2.1+EDR及以上版本的设备：QoS由Sniff Subrating参数主导。Sniff Subrating能动态调整设备的唤醒间隔，既保证低延迟，又能在无操作时降低功耗；

对于支持蓝牙2.1+EDR以下版本的设备：QoS由Sniff参数和L2CAP QoS配置共同决定。Sniff参数控制设备的低功耗唤醒间隔，L2CAP QoS配置则定义了数据传输的带宽、延迟要求。

规范特别指出，Sniff Subrating参数的优先级高于L2CAP QoS配置------一旦启用Sniff Subrating，L2CAP QoS的设置将被忽略。这是因为Sniff Subrating能更精细地平衡延迟与功耗，更适合HID设备的使用场景。

2. 不同 信道的 QoS 配置建议

控制信道和中断信道的功能不同，QoS配置要求也有所区别：

控制信道：采用尽力而为（Best Effort）服务类型。控制信道传输的是配置指令、状态查询等非实时数据，对延迟要求不高，但需要确保数据可靠送达。因此，无需配置严格的带宽、延迟约束，由蓝牙协议栈自动优化传输；

中断信道：采用保证服务质量（Guaranteed）服务类型。中断信道传输的是实时数据（如键盘按键、鼠标移动），对延迟要求极高。规范建议为中断信道配置以下QoS参数：

带宽：根据设备类型调整，如键盘的按键传输带宽需求较低（约900字节/秒），而力反馈手柄的输出报告带宽需求较高（约1600字节/秒）；

延迟：建议控制在10ms以内，确保用户操作能得到即时响应；

延迟变化：建议控制在10ms以内，避免操作响应忽快忽慢。

对于无输入/输出报告的设备（如仅传输特征报告的传感器），中断信道可设置为无流量（No Traffic）服务类型，进一步降低功耗。

3. QoS优化的实战建议

规范给出了具体的QoS优化方向，帮助开发者平衡各项指标：

设备应优先使用Sniff Subrating模式，通过HIDSSRHostMaxLatency和HIDSSRHostMinTimeout两个SDP属性，告知主机自身的延迟需求，主机根据这些参数配置Sniff Subrating，确保延迟符合设备要求；

若设备不支持Sniff Subrating，应在L2CAP信道建立时，协商合适的QoS参数。例如，鼠标的中断信道可配置带宽为300字节/秒、延迟为10ms，确保坐标数据实时传输；

主机应避免随意修改设备请求的Sniff间隔，仅在需要支持SCO/eSCO流量（如语音通话）或与其他无线电设备共存时，才协商调整Sniff间隔，且调整后的间隔需是6或8的整数倍（便于与其他蓝牙流量、Wi-Fi等共存）。

三、功耗管理：续航与体验的动态平衡术

蓝牙HID设备大多为电池供电，功耗管理直接决定设备的续航能力，是用户体验的关键指标。系统规范对功耗管理的要求，核心是在不影响用户体验的前提下，最大限度降低功耗，并给出了具体的实现策略。

3.1 功耗管理的核心责任方

规范明确：蓝牙HID设备是功耗管理的主要责任方。这是因为设备最了解自身的使用场景、硬件特性（如传感器的采样率、LED的功耗），能更精准地调整功耗状态。主机不应主动干预设备的功耗管理，仅在自身电源状态变化时（如进入休眠），通知设备即可。

主机的唯一职责是：当系统进入休眠、待机等低功耗状态时，向设备发送SUSPEND控制指令，告知设备可以进入低功耗模式；当系统退出低功耗状态时，发送EXIT_SUSPEND指令，通知设备恢复正常工作。

3.2 设备的功耗优化策略

设备的功耗优化主要通过三种机制实现，开发者可根据产品类型灵活组合：

（1）Sniff模式与Sniff Subrating：低功耗的核心手段

Sniff模式是蓝牙核心协议定义的低功耗模式，设备进入Sniff模式后，会周期性地唤醒，检测是否有数据传输，其余时间保持休眠，从而降低功耗。而Sniff Subrating是在Sniff模式基础上的优化，允许设备动态调整唤醒间隔，进一步细化功耗控制。

规范要求：所有支持Sniff模式的HID设备，必须支持Sniff Subrating。设备应在建立连接后，主动请求进入Sniff模式，并通过Sniff Subrating参数，平衡延迟与功耗。例如：

键盘在无按键操作时，可请求较长的Sniff间隔（如500ms），降低唤醒频率；
当用户按下按键时，设备自动缩短Sniff间隔（如10ms），确保按键数据实时传输；
鼠标在无移动时，采用长Sniff间隔，检测到鼠标移动后，立即切换到短间隔。

（2）断开与重连：闲置时的深度节能

对于声明HIDReconnectInitiate为TRUE的设备，在长时间无操作时，可主动断开与主机的连接，进入深度休眠状态，仅保留必要的电路（如按键检测、蓝牙模块的唤醒电路）。当用户操作设备（如按下键盘按键、移动鼠标）时，设备立即唤醒，主动发起与主机的重连，恢复正常通信。

这种策略能大幅降低设备的闲置功耗，例如蓝牙鼠标在闲置5分钟后断开连接，休眠电流可降至微安级，续航时间能延长数倍。

（3）功能动态关闭：按需启用硬件

设备可根据工作状态，动态关闭非必要的硬件功能，进一步降低功耗：

键盘在无操作时，降低按键扫描频率（如从100Hz降至10Hz），关闭LED指示灯；
鼠标在休眠时，关闭光学传感器，仅保留按键检测功能；
传感器设备在无数据变化时，降低采样频率，甚至暂停采样。

3.3 低电量通知：提升用户体验的关键细节

规范要求，电池供电的蓝牙HID设备应支持低电量通知功能，通过HID报告告知主机当前的电池状态。具体实现方式为：

设备在报告描述符中，使用HID标准的电源状态、电池电量用法（参考USB HID Usage Tables）；
当电池电量低于阈值（如20%）时，设备发送特征报告或输入报告，将低电量状态告知主机；
主机收到低电量通知后，通过系统弹窗、指示灯等方式提醒用户更换电池或充电。

这一要求看似细小，却能有效提升用户体验，避免设备突然断电导致的数据丢失或使用中断。

四、虚拟电缆管理：无线连接的有线体验复刻

虚拟电缆是蓝牙HID模拟有线USB连接的核心机制，其管理要求直接决定无线连接的稳定性和易用性。系统规范对虚拟电缆的管理，围绕**"连接建立、切换、断开"**三个环节，给出了明确的操作准则。

4.1 虚拟电缆的建立：简单直观的配对流程

虚拟电缆的建立过程应尽可能简单，符合用户对有线设备的使用习惯：

设备需提供便捷的配对触发方式，如专门的"CONNECT"按钮、长按某组合键，或在首次安装电池时自动进入可发现模式；
设备进入可发现模式后，应同时开启可连接、可配对状态，且可发现时间需足够长（建议超过30秒），确保用户有足够时间完成主机的发现、配对操作；
虚拟电缆的建立以"控制信道和中断信道均成功打开"为标志，此时设备和主机应将连接信息（如设备地址、配对密钥、报告模式）存储在持久化内存（如EEPROM、闪存）中，下次使用无需重新配对。

4.2 多虚拟电缆管理：一台设备连接多主机的切换规则

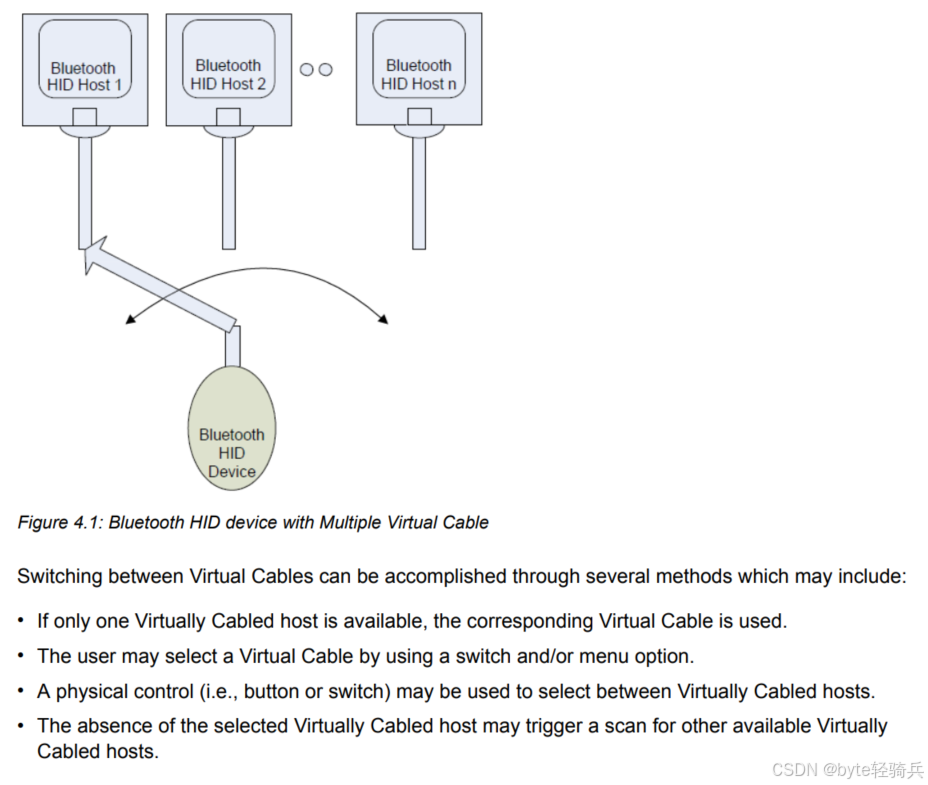

部分蓝牙HID设备需要支持与多台主机建立虚拟电缆（如蓝牙键盘需在电脑、手机、平板之间切换），规范对此给出了明确的管理要求：

设备同时只能与一台主机建立活跃的虚拟电缆连接，即同一时间仅能与一台主机传输数据；

设备应支持存储多台主机的连接信息（如最多支持8台），存储方式推荐采用最近最少使用（LRU）算法------当新增主机连接，且存储已满时，删除最久未使用的主机连接信息；

提供便捷的切换方式，如通过设备的物理按键切换、自动扫描可用的已配对主机、根据用户操作触发切换（如在某台主机附近操作设备，自动连接该主机）。

例如，蓝牙键盘存储了电脑A、手机B、平板C三台主机的连接信息，当前连接电脑A；当用户按下切换按钮，键盘断开与电脑A的连接，扫描手机B和平板C，连接最近使用的手机B，实现快速切换。

4.3 虚拟电缆的断开：彻底且安全的解绑流程

虚拟电缆的断开分为两种场景，规范对每种场景的操作要求都有明确界定：

（1）主动断开（Virtual Cable Unplug）

用户通过设备或主机的操作，主动断开虚拟电缆（如在主机上点击"移除设备"，或按下设备的"解绑"按钮），此时需执行以下操作：

发送方（设备或主机）发送VIRTUAL_CABLE_UNPLUG控制指令；

发送方和接收方均需销毁或失效与对方相关的所有持久化信息（包括配对密钥、虚拟电缆配置、设备状态）；

接收方无需返回HANDSHAKE确认，直接断开中断信道，再断开控制信道；若没有其他协议使用ACL连接，最终断开ACL连接；

接收方需丢弃当前所有未完成的控制信道传输，确保状态干净。

这种断开方式是彻底解绑，下次连接需要重新配对。

（2）被动断开（L2CAP/ACL断开）

因信号干扰、设备超出范围、主机关机等原因导致的连接断开，不属于主动解绑：

设备和主机应保留对方的连接信息（配对密钥、虚拟电缆配置）；
若设备声明HIDReconnectInitiate为TRUE，设备会在检测到用户操作或有数据要发送时，主动发起重连；
若主机声明支持重连，会在设备重新进入范围时，接受设备的重连请求，恢复虚拟电缆连接。

这种断开方式是临时中断，重连时无需重新配对，直接恢复之前的连接状态。

五、测验

题目：蓝牙HID系统规范将主机分为哪两类？各自的核心区别和适用场景是什么？（某消费电子企业2024年面试题）

答案：

蓝牙HID系统规范将主机分为通用蓝牙HID主机和受限蓝牙HID主机，核心区别及适用场景如下：

|----------|---------------------|-------------------------|
| 对比维度 | 通用蓝牙HID主机 | 受限蓝牙HID主机 |
| 核心能力 | 支持所有HID功能，允许第三方应用扩展 | 仅支持特定HID功能，资源精简 |
| 第三方应用 | 必须支持，提供标准化交互接口 | 无需支持，仅适配预设设备 |
| SDP客户端 | 必须实现，动态读取设备信息 | 可选省略，可通过固定PSM连接 |
| 设备过滤 | 不允许，无差别支持所有HID设备 | 允许，可过滤非预设设备 |
| 协议支持 | 必须支持报告协议，可选支持引导协议 | 可仅支持引导协议 |
| 适用场景 | 电脑、手机、游戏机等功能强大的设备 | 嵌入式控制器、智能门锁、智能灯泡等资源受限设备 |

题目：蓝牙HID设备的功耗管理责任方是谁？设备可通过哪些机制优化功耗？（某物联网企业2023年面试题）

答案：

功耗管理的核心责任方是蓝牙HID设备，主机仅需在自身电源状态变化时（如休眠、唤醒），向设备发送SUSPEND/EXIT_SUSPEND指令，不主动干预设备的功耗控制。

设备的功耗优化机制主要有三种：

Sniff模式与Sniff Subrating：设备进入Sniff模式后周期性唤醒，Sniff Subrating进一步动态调整唤醒间隔，平衡延迟与功耗，所有支持Sniff模式的设备必须支持Sniff Subrating；
断开与重连：长时间无操作时，设备主动断开连接进入深度休眠，检测到用户操作后主动重连，大幅降低闲置功耗；
功能动态关闭：根据工作状态关闭非必要硬件，如键盘降低按键扫描频率、鼠标关闭光学传感器、设备关闭LED指示灯。

此外，设备还应支持低电量通知，通过HID报告告知主机电池状态，提升用户体验。

题目：蓝牙HID虚拟电缆的主动断开（Virtual Cable Unplug）与被动断开（L2CAP/ACL断开）有何区别？各自的操作流程是什么？

答案：

两者的核心区别在于是否保留连接信息、是否需要重新配对，具体区别及操作流程如下：

主动断开（Virtual Cable Unplug）：

① 发送方发送VIRTUAL_CABLE_UNPLUG控制指令；

② 发送方与接收方销毁对方的配对密钥、虚拟电缆配置等持久化信息；

③ 接收方断开中断信道，再断开控制信道，无其他协议时断开ACL连接；

④ 接收方丢弃所有未完成的控制信道传输。

核心特点：彻底解绑，删除所有连接信息，下次连接需重新配对；
触发方式：用户主动操作（如主机移除设备、设备按下解绑按钮），发送VIRTUAL_CABLE_UNPLUG指令；
操作流程：
被动断开（L2CAP/ACL断开）：

① L2CAP或ACL连接断开，设备与主机保留对方的连接信息；

② 若设备声明HIDReconnectInitiate为TRUE，设备检测到用户操作后主动发起重连；

③ 主机接受重连请求，恢复控制信道和中断信道，虚拟电缆连接恢复。

核心特点：临时中断，保留连接信息，重连无需重新配对；
触发方式：信号干扰、设备超出范围、主机关机等非主动操作；
操作流程：
