在精密制造 和科研中 ，表面粗糙度直接影响产品性能和可靠性。传统接触式测量 方法存在测量速度慢 、易损伤样品 、难以实现 在线监控等问题，这在半导体晶圆 、航空叶片 及光学材料 的生产中尤其明显。光子湾 激 光共焦显微镜 通过原位非接触测量 ，实现高分辨率 、实时的表面表征。它能够消除离焦光 、提升成像对比度 ，快速生成三维表面模型 ，为工业在线监控和质量控制提供高效可靠的解决方案。
非接触式原位表征 测量 方法对比
触针轮廓仪
触针轮廓仪通过机械触针扫描表面，采集高度变化形成表面轮廓。其优势在于操作简单 、成本低 ，但存在明显局限：
- 对薄膜或柔性材料易造成损伤 ；
- 无法连续监控 ，难以用于在线检测；
- 对复杂曲面和微小缺陷的分辨能力有限。

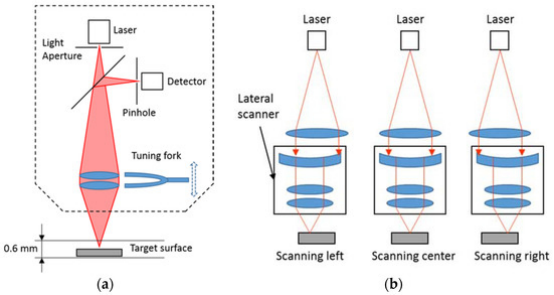

激光 共焦显微镜采用点激光扫描，并通过共焦针孔排除离焦光，仅接收焦点反射信号，生成高对比度光学截面。其核心特点包括：
· 精度：可实现亚微米甚至纳米级表面细节测量，高于触针轮廓仪；
· 材料适应性：非接触特性适合柔性材料和脆弱表面；
· 实时性：支持在线连续扫描和数据分析，适合生产过程监控；
· 安全性：无需物理接触，避免样品损伤。
与触针轮廓仪相比，激光共焦显微镜 不仅在精度上更高，而且扫描速度更快 、适应材料更多 ，尤其在半导体晶圆CMP 后或航空叶片复杂曲面测量 中表现出显著优势。

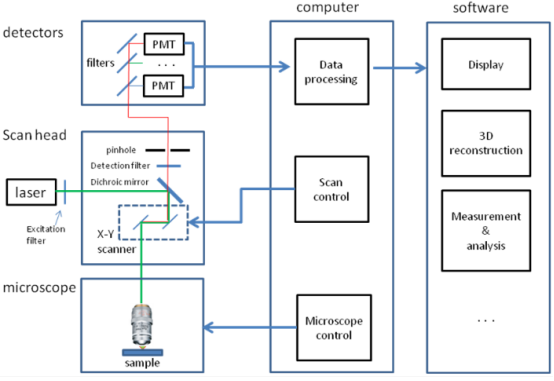

激光共焦显微镜的 数据处理
高度数据采集与粗糙度分析
系统支持高速扫描和实时数据采集 ，可在生产环境中对零件进行在线粗糙度分析 。通过三维重建 算法，可以精确测量微小凸起 、凹陷 、划痕 或孔洞 等表面缺陷。数据生成详细报告，支持工艺调整，实现生产过程的闭环质量控制。
校准与误差修正
为保证测量精度 ，系统提供全自动校准功能，包括温度补偿 、光源功率调节 以及扫描器误差修正 。结合数字滤波 和曲面拟合 算法，可有效减少噪声和扫描误差的影响。通过这些优化措施，激光 共焦显微镜 能够在高负荷工业环境中稳定输出高精度测量 结果，确保每个零件符合设计要求和质量标准。
工业应用行业领域
激光共焦显微镜 在多个行业展现出卓越应用价值：
半导体制造 ：CMP抛光后晶圆表面 划痕和颗粒残留可通过系统实现纳米级检测 ，分辨率达10--50 nm 。实时反馈帮助优化工艺，提升芯片良率。
航空航天 ：发动机叶片表面粗糙度 影响气流效率和疲劳寿命。非接触测量 可精确获取复杂曲面数据 ，辅助制造和维护决策。
精密机械 ：轴承滚道圆度和粗糙度的在线测量，保证产品符合 ISO 4287 标准，提升生产效率。
光电材料 ：光学玻璃 及薄膜厚度测量 ，通过三维重建确保厚度均匀性和光学性能，广泛应用于面板制造和光电器件评估。
这些应用显示了系统在实时监控、高精度表征和工业流程优化中的核心价值。
激光共焦显微镜 通过原位非接触测量 、三维重建 和数据优化 ，实现工业表面粗糙度的高精度在线监控。其优势包括快速测量 、精密分析 及广泛材料 适应性，为半导体 、航空航天 、精密机械 和光电材料 等行业提供可靠、可操作的质量控制解决方案。

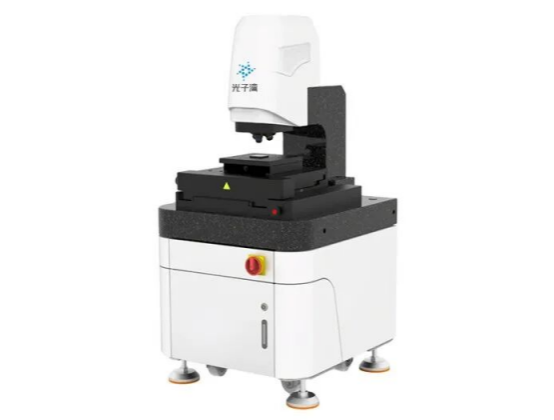

光子湾3D共聚焦显微镜
光子湾3D共聚焦显微镜 是一款用于对各种精密器件及材料 表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度 的精准测量任务，提供值得信赖的高质量数据。
- 超宽视野范围，高精细彩色图像观察
- 提供粗糙度、几何轮廓、结构、频率、功能 等五大分析技术
- 采用针孔共聚焦 光学系统，高稳定性结构设计
- 提供调整位置、纠正、滤波、提取 四大模块的数据处理功能
光子湾共聚焦显微镜 以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析 的精准把控，成为推动多领域技术升级的重要光学测量工具。
