Openlayers调用ArcGis影像服务之一动态地图、地图切片（/exportImage）

无心使然2026-04-29 17:35

3.1 Openlayers调用ArcGis影像服务之动态地图、地图切片

各个库版本如下：

javascript 复制代码
    "ol": "^10.8.0",
    "proj4": "^2.20.8",
    "vue3-openlayers": "^12.2.2"

目录

  • [3.1.1 介绍](#3.1.1 介绍 "#311-%E4%BB%8B%E7%BB%8D")
  • [3.1.2 核心特点](#3.1.2 核心特点 "#312-%E6%A0%B8%E5%BF%83%E7%89%B9%E7%82%B9")
  • [3.1.3 核心接口](#3.1.3 核心接口 "#313-%E6%A0%B8%E5%BF%83%E6%8E%A5%E5%8F%A3")
  • [3.1.4 服务信息查看](#3.1.4 服务信息查看 "#314-%E6%9C%8D%E5%8A%A1%E4%BF%A1%E6%81%AF%E6%9F%A5%E7%9C%8B")
  • [3.1.5 Openlayers调用](#3.1.5 Openlayers调用 "#315-openlayers%E8%B0%83%E7%94%A8")
  • [3.1.6 Vue3-Openlayers用](#3.1.6 Vue3-Openlayers用 "#316-vue3-openlayers%E7%94%A8")

3.1.1 介绍

影像服务是一种通过Web服务提供对栅格数据和影像数据访问的能力。它允许用户通过互联网高效地存储、管理、处理、分析和显示大规模影像数据集合，包括卫星影像、无人机影像、航空摄影、天气雷达数据等。简单来说，影像服务就是将大量的影像数据（如某个地区多年的卫星图）发布成一个统一的、可通过网络访问的图层，用户无需下载原始数据，即可在浏览器或桌面应用中查看、分析和处理这些影像。下面使用ArcGis官方服务作为示例直接调用（如果使用自己的私有服务，可能先要获取token）

3.1.2 核心特点

  1. 动态处理（On-the-fly Processing）

    这是影像服务最强大的特性之一。影像服务可以在服务器端实时对影像进行处理，而无需预处理和存储多个副本。支持的动态处理包括：

    • 正射校正

    • 山体阴影、坡度分析

    • 波段组合与代数运算（如NDVI）

    • 拉伸增强

    • 裁剪与重投影

    例如，同一个原始影像服务，用户A可以查看真彩色影像，用户B可以查看NDVI植被指数，系统根据请求实时计算并返回结果，无需存储两份数据。

  2. 动态镶嵌（Dynamic Mosaicking）

    当影像服务基于镶嵌数据集发布时，服务器会自动将重叠的多张影像按规则（如按采集时间、按云量最少）动态拼接成一张无缝的影像图。用户无需关心底层有多少张影像，只需像查看一张图一样操作。

  3. 服务端栅格函数（Raster Functions）

    ArcGIS Pro支持创建栅格函数模板（.rft.xml），并将其发布到影像服务中。客户端通过REST API调用这些模板，即可应用复杂的处理链。支持的默认函数包括：

    • NDVI（归一化植被指数）

    • Slope（坡度）

    • Hillshade（山体阴影）

    • Stretch（拉伸）

    • Aspect（坡向）

  4. 缓存支持

    对于访问频繁的影像服务，可以生成缓存切片来提升性能。缓存后的影像服务不再需要动态渲染，而是直接返回预生成的切片。但需要注意：缓存仅支持1或3波段的影像，且一旦缓存，动态处理能力将受限。

3.1.3 核心接口

操作 说明
/exportImage 导出指定范围、大小、格式的影像
/query 查询镶嵌数据集的属性表（影像列表）
/queryCatalog 查询目录项（每个影像的轮廓、元数据）
/computeStatisticsHistograms 计算统计信息
/identify 识别某位置的像素值
/download 下载原始影像文件

3.1.4 服务信息查看

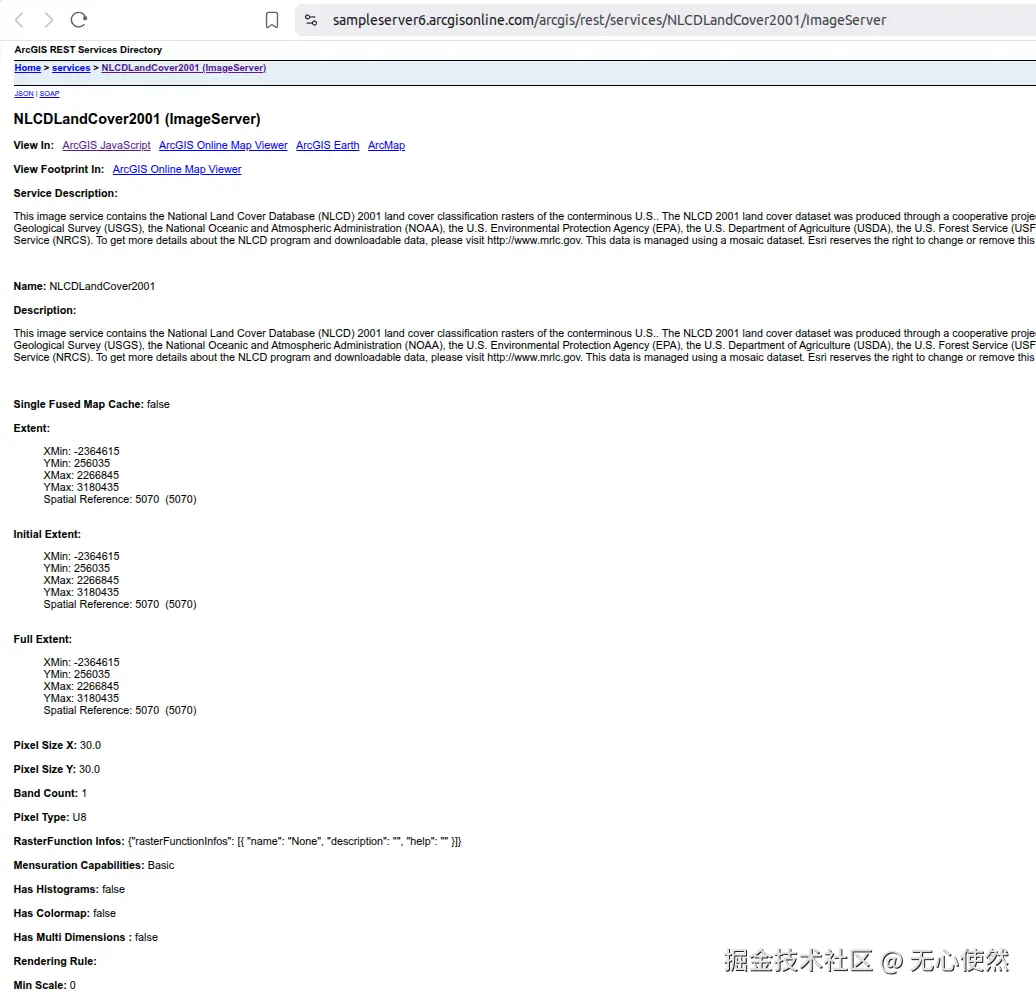

ArcGis官方服务4 -- 没有切片

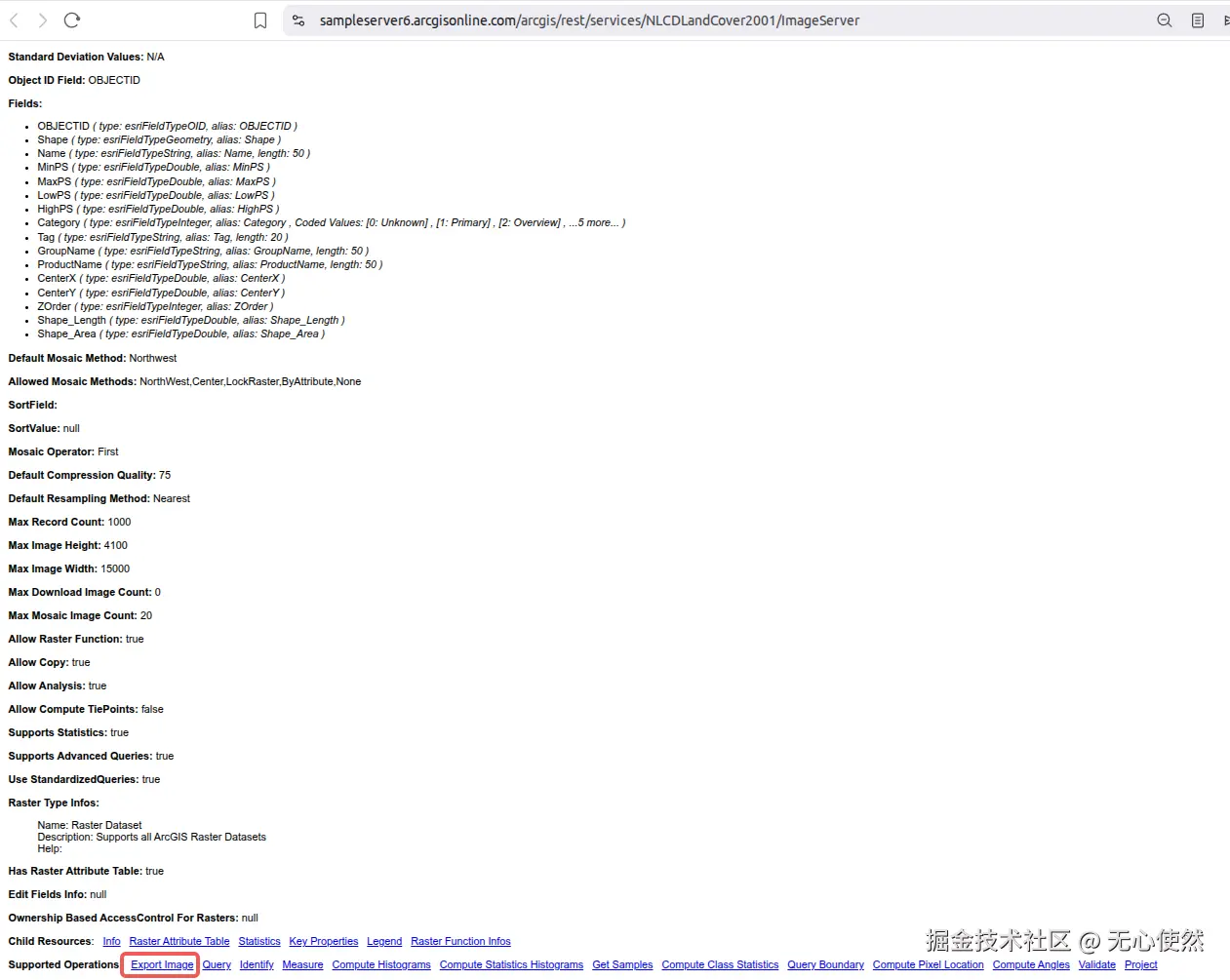

可以看到有Export Image接口

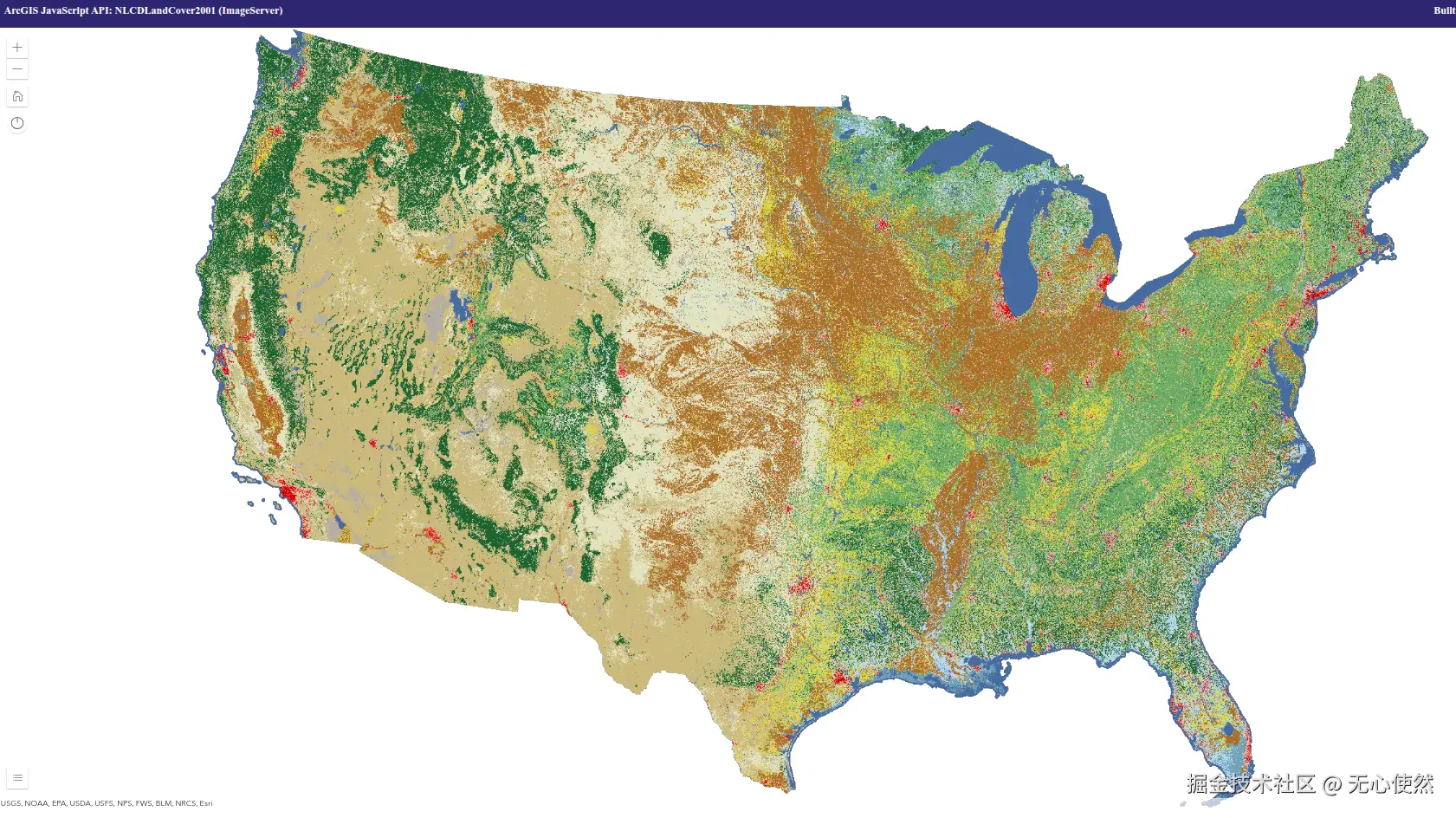

在线预览如下：

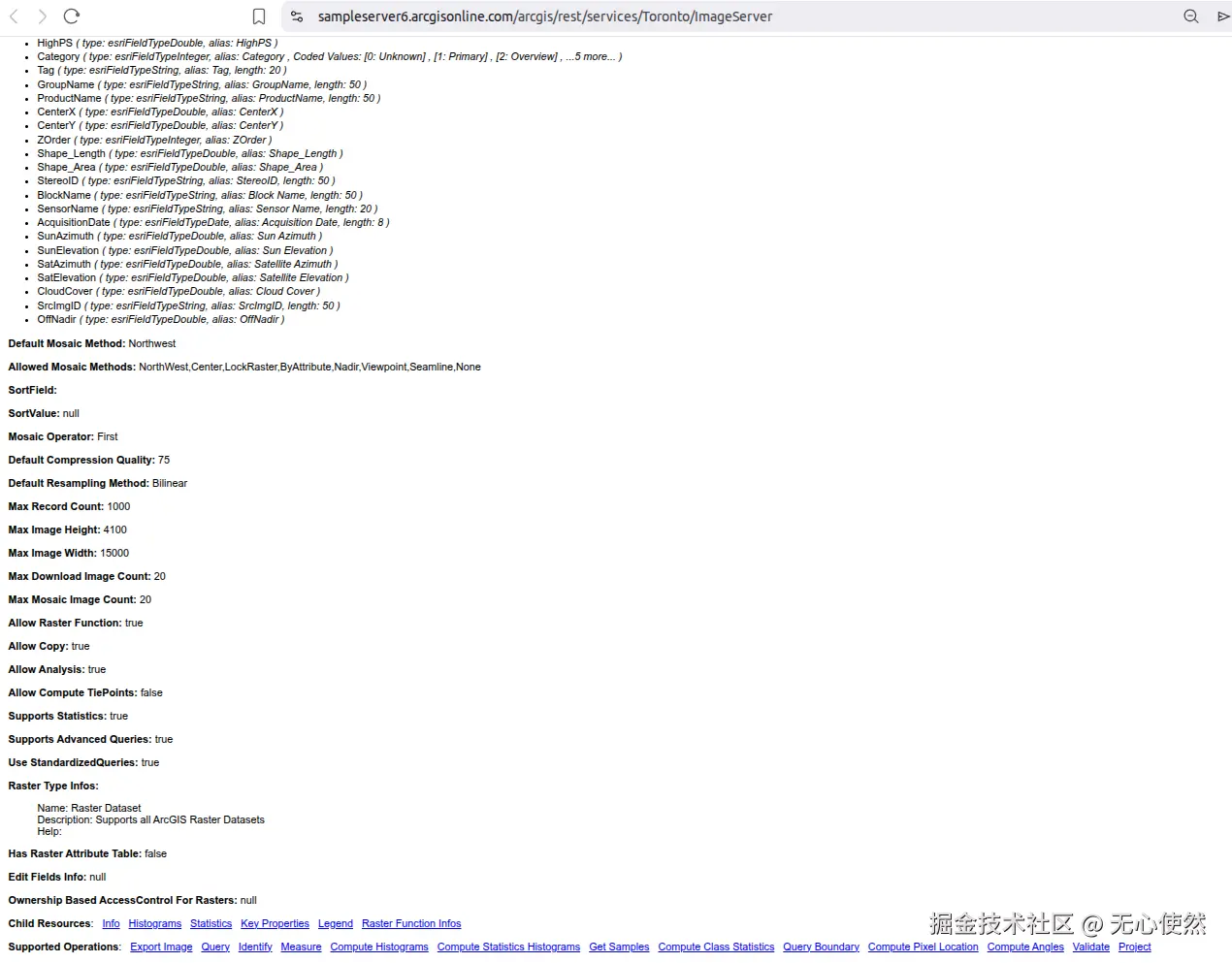

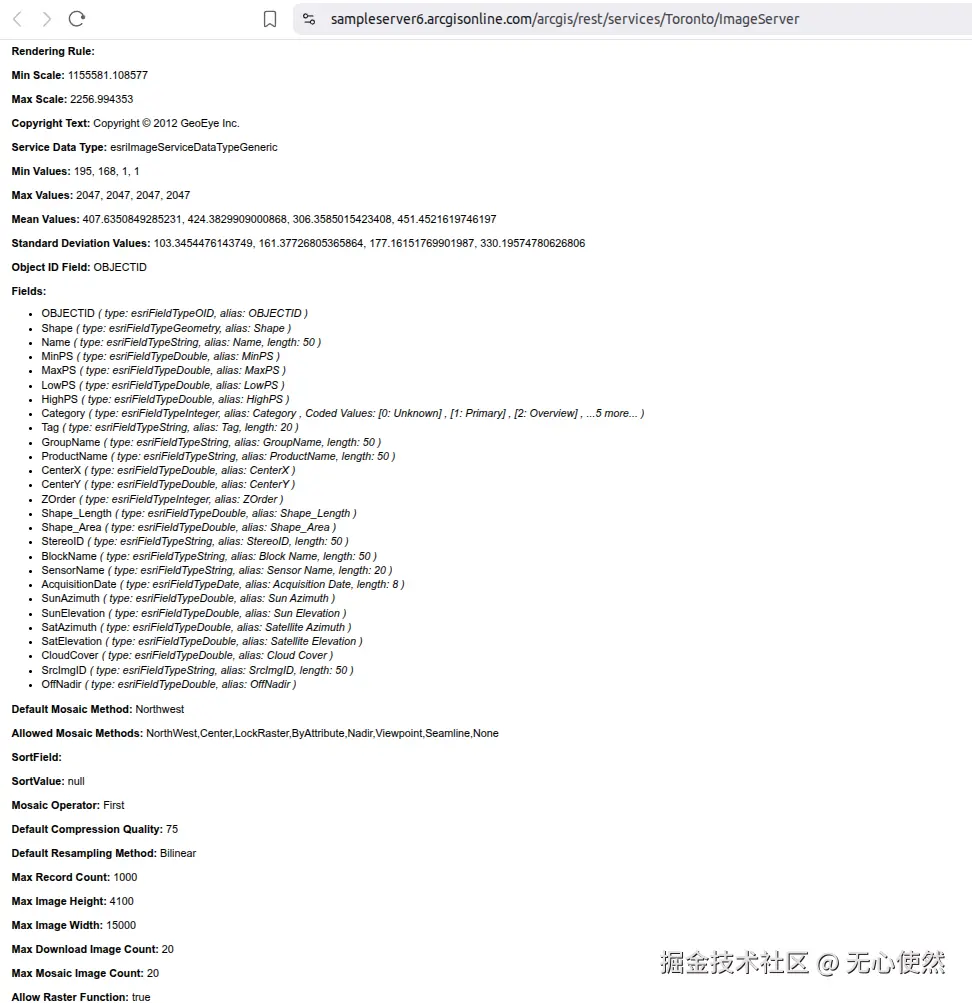

ArcGis官方服务5 --有切片

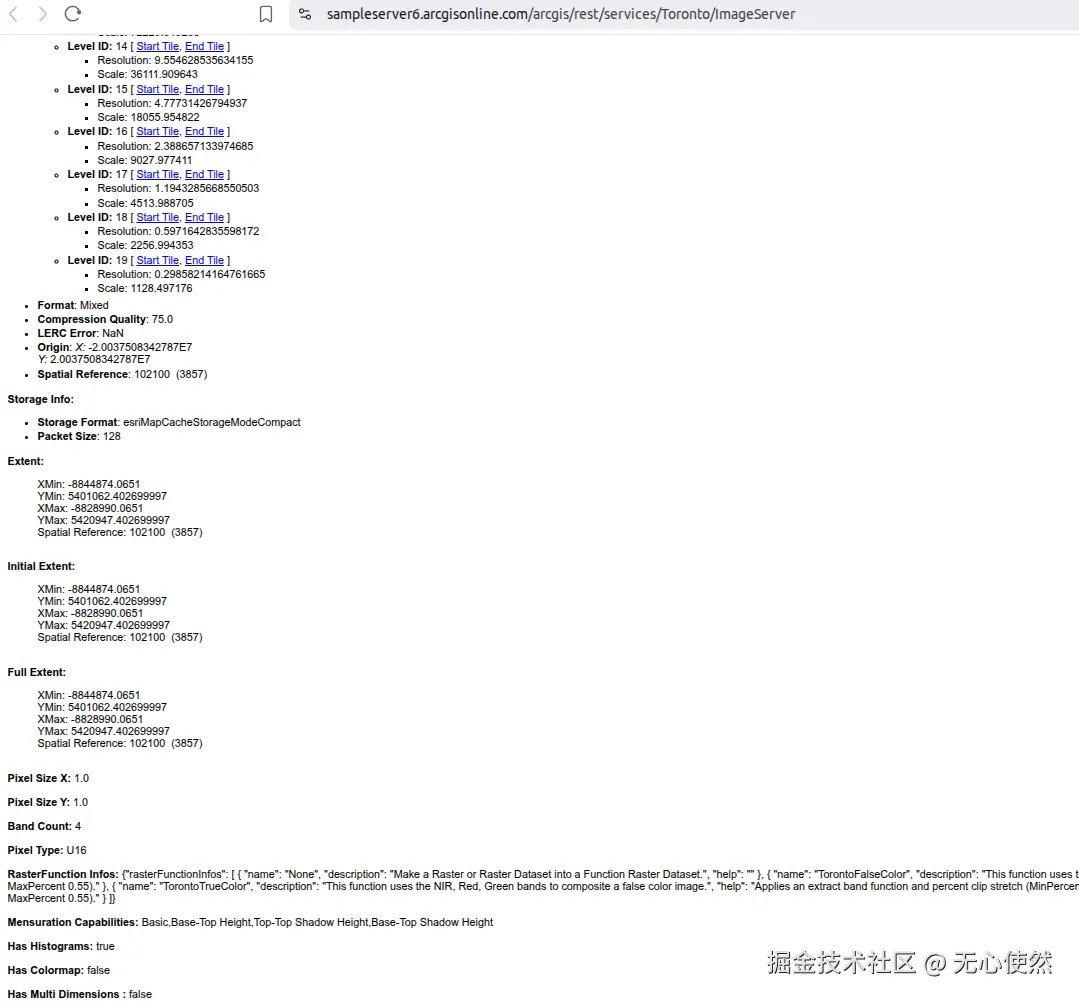

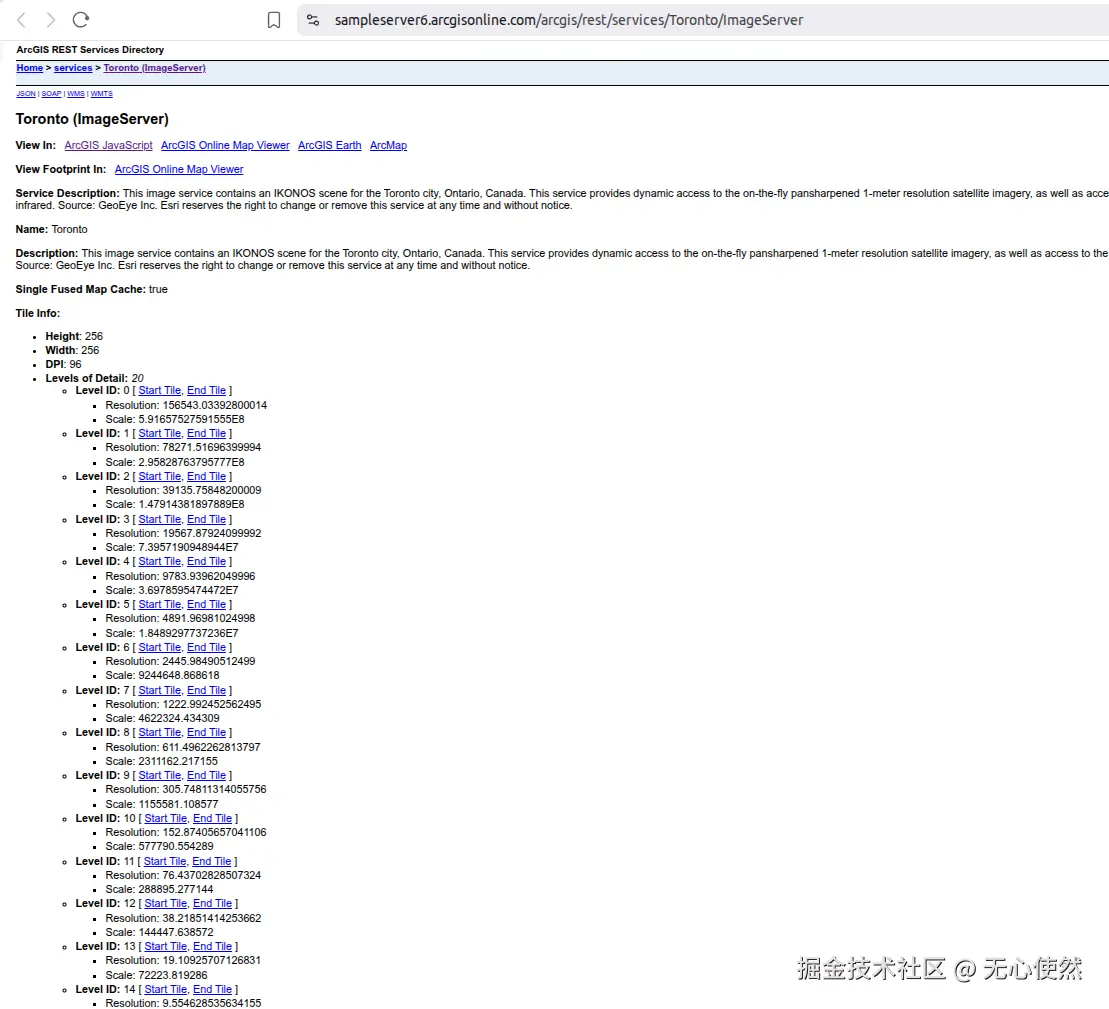

可以看到有有切片信息Single Fused Map Cache: true和Tile Info:

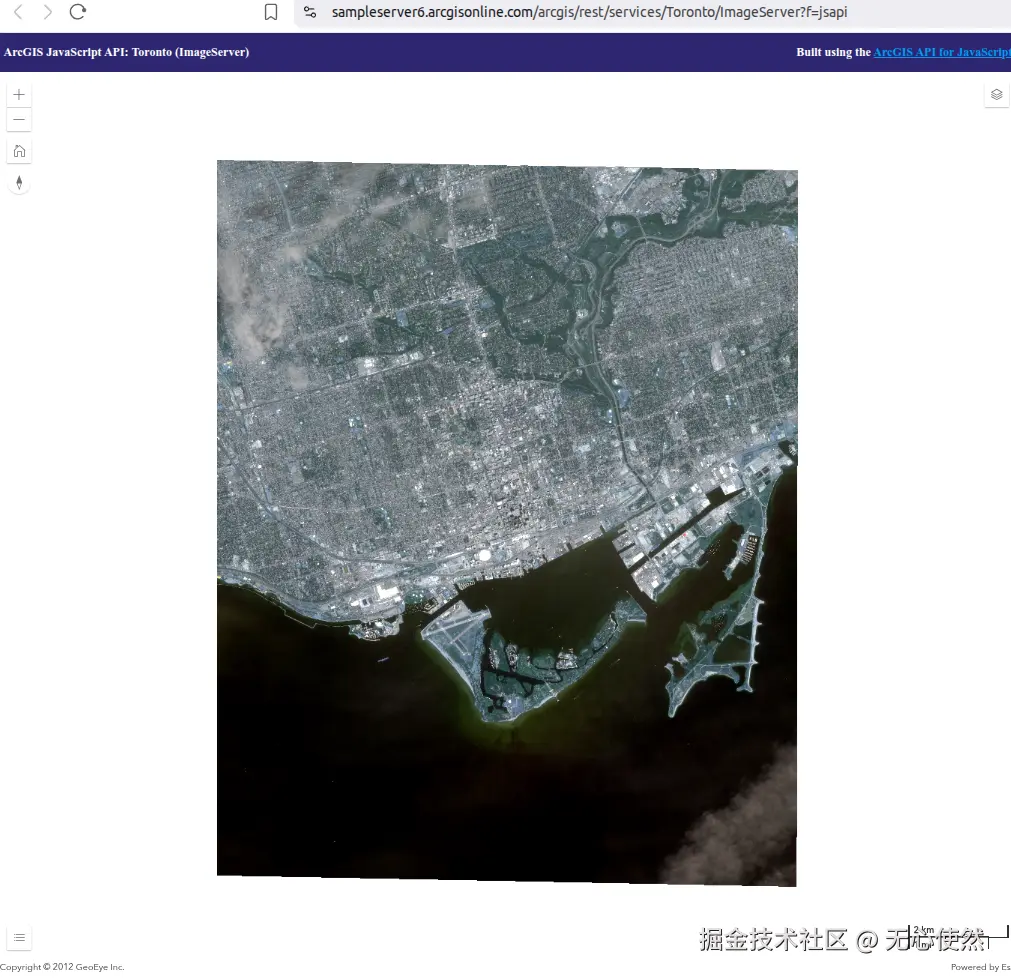

在线预览如下：

3.1.5 Openlayers调用

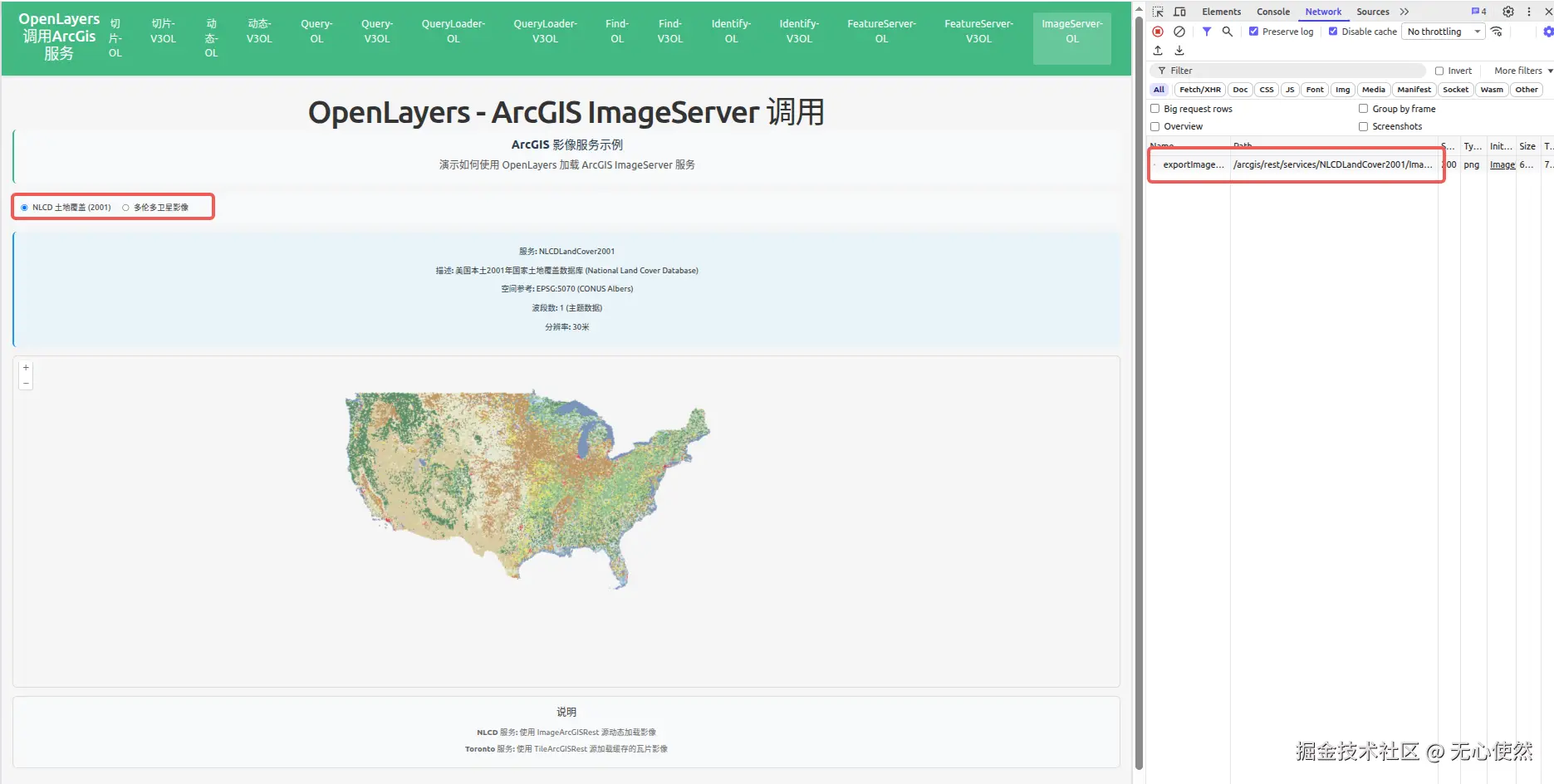

可以看到，官方服务4没有切片，直接使用一个/exportImage接口返回完整图片

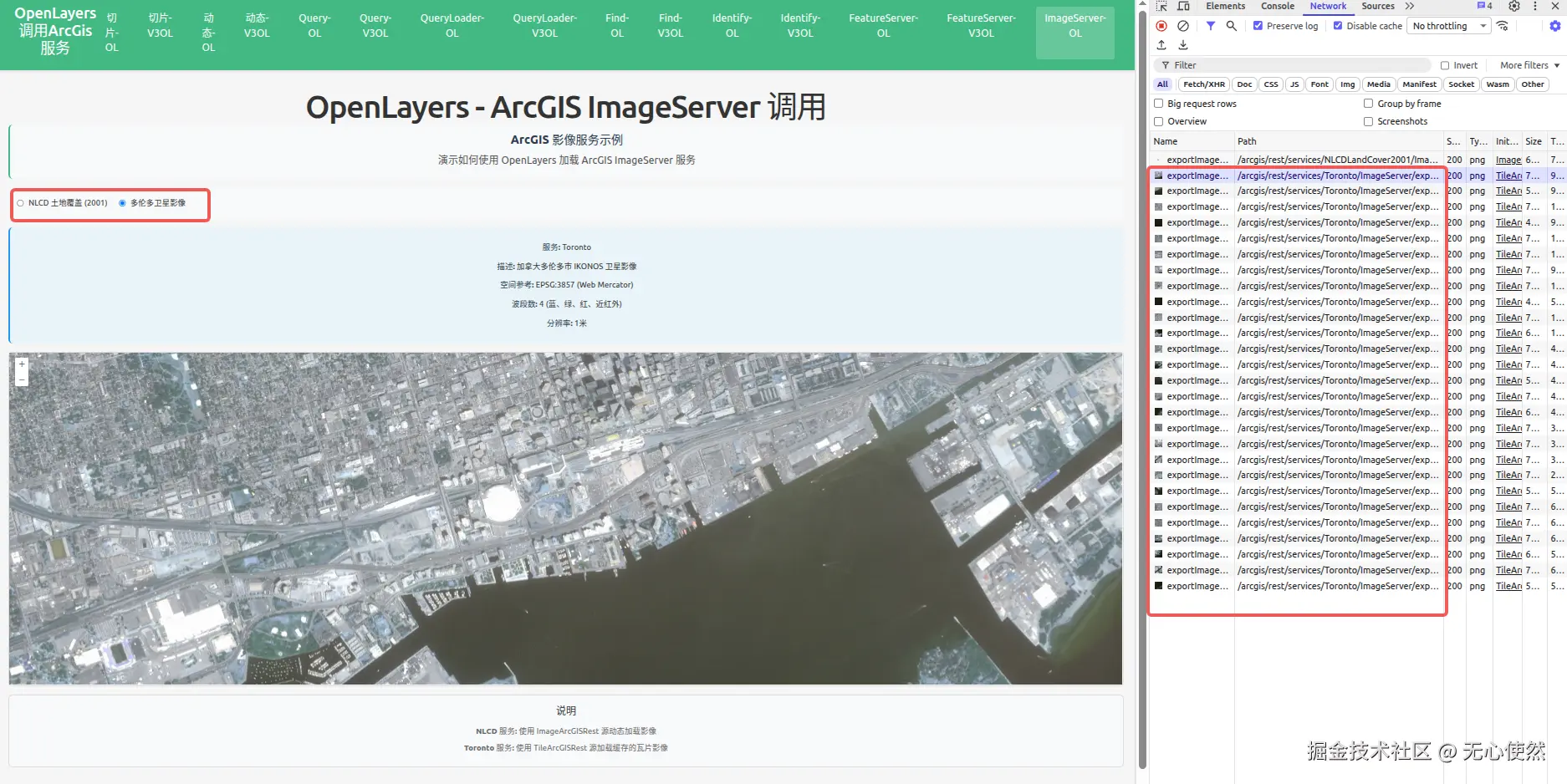

可以看到，官方服务5有切片，直接使用多个/exportImage接口返回图片进行拼接

javascript 复制代码
<template>
  <div class="map-page">
    <h1>OpenLayers - ArcGIS ImageServer 调用</h1>
    <div class="info-panel">
      <h3>ArcGIS 影像服务示例</h3>
      <p>演示如何使用 OpenLayers 加载 ArcGIS ImageServer 服务</p>
    </div>

    <div class="controls">
      <label>
        <input
          type="radio"
          value="nlcd"
          v-model="selectedService"
          @change="switchService"
        />
        <span>NLCD 土地覆盖 (2001)</span>
      </label>
      <label>
        <input
          type="radio"
          value="toronto"
          v-model="selectedService"
          @change="switchService"
        />
        <span>多伦多卫星影像</span>
      </label>
    </div>

    <div class="service-info">
      <div v-if="selectedService === 'nlcd'">
        <p><strong>服务:</strong> NLCDLandCover2001</p>
        <p>
          <strong>描述:</strong> 美国本土2001年国家土地覆盖数据库 (National Land
          Cover Database)
        </p>
        <p><strong>空间参考:</strong> EPSG:5070 (CONUS Albers)</p>
        <p><strong>波段数:</strong> 1 (主题数据)</p>
        <p><strong>分辨率:</strong> 30米</p>
      </div>
      <div v-else>
        <p><strong>服务:</strong> Toronto</p>
        <p><strong>描述:</strong> 加拿大多伦多市 IKONOS 卫星影像</p>
        <p><strong>空间参考:</strong> EPSG:3857 (Web Mercator)</p>
        <p><strong>波段数:</strong> 4 (蓝、绿、红、近红外)</p>
        <p><strong>分辨率:</strong> 1米</p>
      </div>
    </div>

    <div id="imageserver-ol-map" ref="mapContainer" class="map-container"></div>

    <div class="legend">
      <h4>说明</h4>
      <p><strong>NLCD 服务:</strong> 使用 ImageArcGISRest 源动态加载影像</p>
      <p>
        <strong>Toronto 服务:</strong> 使用 TileArcGISRest 源加载缓存的瓦片影像
      </p>
    </div>
  </div>
</template>

<script setup lang="ts">
import { onMounted, onUnmounted, ref } from "vue";
import Map from "ol/Map";
import View from "ol/View";
import TileLayer from "ol/layer/Tile";
import ImageLayer from "ol/layer/Image";
import { OSM } from "ol/source";
import ImageArcGISRest from "ol/source/ImageArcGISRest";
import TileArcGISRest from "ol/source/TileArcGISRest";

import { register } from "ol/proj/proj4";
import proj4 from "proj4";

// 注册 EPSG:5070 投影 (CONUS Albers)
proj4.defs(
  "EPSG:5070",
  "+proj=aea +lat_1=29.5 +lat_2=45.5 +lat_0=23 +lon_0=-96 +x_0=0 +y_0=0 +datum=NAD83 +units=m +no_defs",
);
register(proj4);

const mapContainer = ref<HTMLDivElement>();
const selectedService = ref<"nlcd" | "toronto">("nlcd");

let map: Map | null = null;
let nlcdLayer: ImageLayer<ImageArcGISRest> | null = null;
let torontoLayer: TileLayer<TileArcGISRest> | null = null;

// NLCD ImageServer layer (动态影像)
const createNlcdLayer = (): ImageLayer<ImageArcGISRest> => {
  return new ImageLayer({
    source: new ImageArcGISRest({
      url: "https://sampleserver6.arcgisonline.com/arcgis/rest/services/NLCDLandCover2001/ImageServer",
      params: {},
      ratio: 1,
      projection: "EPSG:5070",
    }),
    opacity: 0.7,
  });
};

// Toronto ImageServer layer (瓦片影像)
const createTorontoLayer = (): TileLayer<TileArcGISRest> => {
  return new TileLayer({
    source: new TileArcGISRest({
      url: "https://sampleserver6.arcgisonline.com/arcgis/rest/services/Toronto/ImageServer",
      params: {},
      projection: "EPSG:3857",
    }),
    opacity: 0.8,
  });
};

// 切换服务
const switchService = () => {
  if (!map) return;

  // 移除现有图层
  if (nlcdLayer) {
    map.removeLayer(nlcdLayer);
  }
  if (torontoLayer) {
    map.removeLayer(torontoLayer);
  }

  // 添加选中的图层
  if (selectedService.value === "nlcd") {
    if (!nlcdLayer) {
      nlcdLayer = createNlcdLayer();
    }
    map.addLayer(nlcdLayer);

    // 设置视图到美国本土范围
    const view = map.getView();
    if (view) {
      view.setCenter([-10000000, 4000000]); // 美国中心点
      view.setZoom(4);
    }
  } else {
    if (!torontoLayer) {
      torontoLayer = createTorontoLayer();
    }
    map.addLayer(torontoLayer);

    // 设置视图到多伦多范围
    const view = map.getView();
    if (view) {
      view.setCenter([-8837000, 5410000]); // 多伦多坐标
      view.setZoom(15);
    }
  }
};

onMounted(() => {
  const baseLayer = new TileLayer({});

  // 创建地图
  map = new Map({
    target: mapContainer.value!,
    layers: [baseLayer],
    view: new View({
      center: [-10000000, 4000000],
      zoom: 4,
      projection: "EPSG:3857",
    }),
  });

  // 初始化图层
  nlcdLayer = createNlcdLayer();
  torontoLayer = createTorontoLayer();

  // 默认加载 NLCD 服务
  switchService();
});

onUnmounted(() => {
  if (map) {
    map.setTarget(undefined);
    map = null;
  }
});
</script>

<style scoped>
.map-page {
  padding: 20px;
}

h1 {
  margin-bottom: 20px;
  color: #333;
}

.info-panel {
  background-color: #f8f9fa;
  padding: 15px;
  border-radius: 8px;
  margin-bottom: 15px;
  border-left: 4px solid #42b983;
}

.info-panel h3 {
  margin-top: 0;
  margin-bottom: 10px;
  color: #2c3e50;
}

.info-panel p {
  margin: 5px 0;
  color: #555;
}

.controls {
  margin-bottom: 15px;
  padding: 15px;
  background-color: #f8f9fa;
  border-radius: 8px;
  display: flex;
  gap: 20px;
}

.controls label {
  display: flex;
  align-items: center;
  gap: 8px;
  cursor: pointer;
}

.controls input[type="radio"] {
  cursor: pointer;
}

.controls span {
  font-size: 14px;
  color: #333;
}

.service-info {
  margin-bottom: 15px;
  padding: 15px;
  background-color: #e8f4f8;
  border-radius: 8px;
  border-left: 4px solid #2196f3;
}

.service-info p {
  margin: 8px 0;
  color: #333;
  font-size: 14px;
}

.service-info strong {
  color: #2c3e50;
}

.map-container {
  width: 100%;
  height: 600px;
  border: 2px solid #ddd;
  border-radius: 8px;
}

.legend {
  margin-top: 15px;
  padding: 15px;
  background-color: #f8f9fa;
  border-radius: 8px;
  border: 1px solid #ddd;
}

.legend h4 {
  margin-top: 0;
  margin-bottom: 10px;
  color: #333;
}

.legend p {
  margin: 5px 0;
  color: #666;
  font-size: 14px;
}
</style>

3.1.6 Vue3-Openlayers用

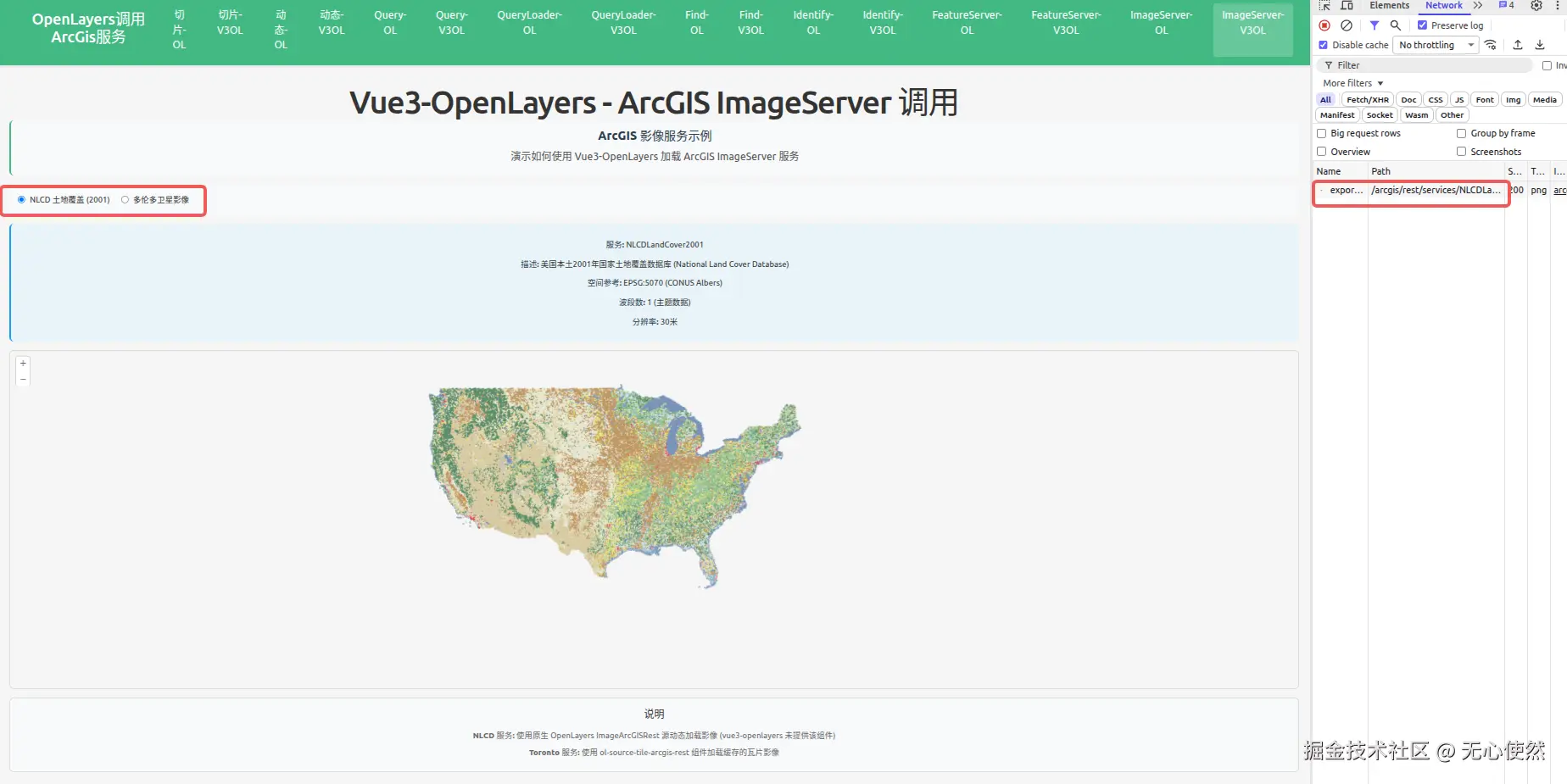

可以看到，官方服务4没有切片，直接使用一个/exportImage接口返回完整图片

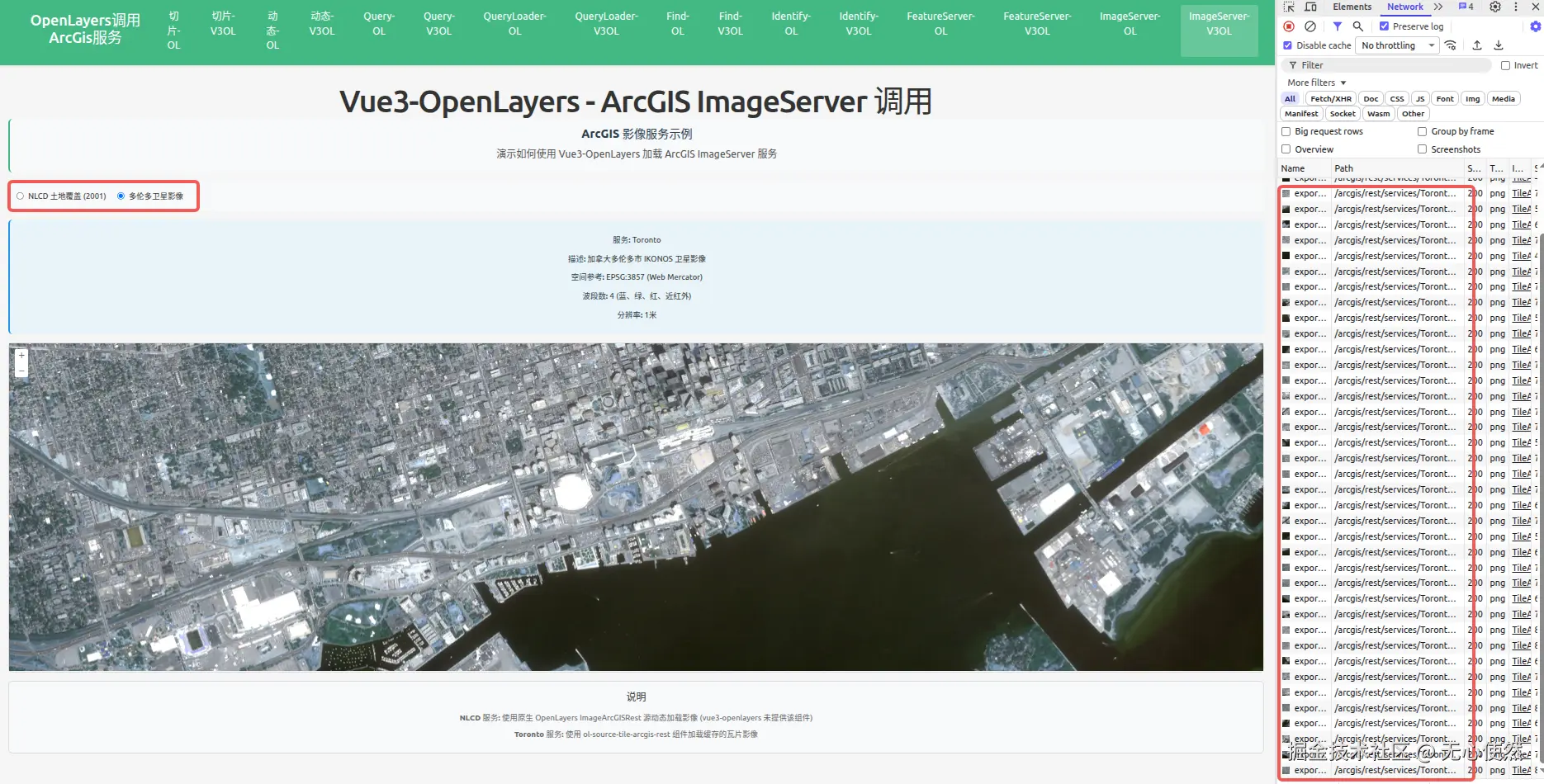

可以看到，官方服务5有切片，直接使用多个/exportImage接口返回图片进行拼接

javascript 复制代码
<template>
  <div class="map-page">
    <h1>Vue3-OpenLayers - ArcGIS ImageServer 调用</h1>
    <div class="info-panel">
      <h3>ArcGIS 影像服务示例</h3>
      <p>演示如何使用 Vue3-OpenLayers 加载 ArcGIS ImageServer 服务</p>
    </div>

    <div class="controls">
      <label>
        <input
          type="radio"
          value="nlcd"
          v-model="selectedService"
          @change="switchService"
        />
        <span>NLCD 土地覆盖 (2001)</span>
      </label>
      <label>
        <input
          type="radio"
          value="toronto"
          v-model="selectedService"
          @change="switchService"
        />
        <span>多伦多卫星影像</span>
      </label>
    </div>

    <div class="service-info">
      <div v-if="selectedService === 'nlcd'">
        <p><strong>服务:</strong> NLCDLandCover2001</p>
        <p>
          <strong>描述:</strong> 美国本土2001年国家土地覆盖数据库 (National Land
          Cover Database)
        </p>
        <p><strong>空间参考:</strong> EPSG:5070 (CONUS Albers)</p>
        <p><strong>波段数:</strong> 1 (主题数据)</p>
        <p><strong>分辨率:</strong> 30米</p>
      </div>
      <div v-else>
        <p><strong>服务:</strong> Toronto</p>
        <p><strong>描述:</strong> 加拿大多伦多市 IKONOS 卫星影像</p>
        <p><strong>空间参考:</strong> EPSG:3857 (Web Mercator)</p>
        <p><strong>波段数:</strong> 4 (蓝、绿、红、近红外)</p>
        <p><strong>分辨率:</strong> 1米</p>
      </div>
    </div>

    <ol-map
      ref="mapRef"
      :loadTilesWhileAnimating="true"
      :loadTilesWhileInteracting="true"
      style="
        height: 600px;
        width: 100%;
        border: 2px solid #ddd;
        border-radius: 8px;
      "
    >
      <ol-view
        ref="viewRef"
        :center="center"
        :zoom="zoom"
        :projection="projection"
      />

      <!-- Toronto Image Layer (瓦片影像) -->
      <ol-tile-layer v-if="selectedService === 'toronto'">
        <OlSourceTileArcGISRest
          url="https://sampleserver6.arcgisonline.com/arcgis/rest/services/Toronto/ImageServer"
          :params="{}"
          projection="EPSG:3857"
        />
      </ol-tile-layer>
    </ol-map>

    <div class="legend">
      <h4>说明</h4>
      <p>
        <strong>NLCD 服务:</strong> 使用原生 OpenLayers ImageArcGISRest
        源动态加载影像 (vue3-openlayers 未提供该组件)
      </p>
      <p>
        <strong>Toronto 服务:</strong> 使用 ol-source-tile-arcgis-rest
        组件加载缓存的瓦片影像
      </p>
    </div>
  </div>
</template>

<script setup lang="ts">
import { ref, onMounted, computed } from "vue";
import { register } from "ol/proj/proj4";
import proj4 from "proj4";
import ImageArcGISRest from "ol/source/ImageArcGISRest";
import ImageLayer from "ol/layer/Image";

// 注册 EPSG:5070 投影 (CONUS Albers)
proj4.defs(
  "EPSG:5070",
  "+proj=aea +lat_1=29.5 +lat_2=45.5 +lat_0=23 +lon_0=-96 +x_0=0 +y_0=0 +datum=NAD83 +units=m +no_defs",
);
register(proj4);

const projection = ref("EPSG:3857");
const center = ref([-10000000, 4000000]);
const zoom = ref(4);
const selectedService = ref<"nlcd" | "toronto">("nlcd");

const viewRef = ref();
const mapRef = ref();

// 创建 NLCD 动态影像源 (使用原生 OpenLayers)
const nlcdSource = computed(() => {
  return new ImageArcGISRest({
    url: "https://sampleserver6.arcgisonline.com/arcgis/rest/services/NLCDLandCover2001/ImageServer",
    params: {},
    ratio: 1,
    projection: "EPSG:5070",
  });
});

// 创建 NLCD 图层
const nlcdLayer = computed(() => {
  return new ImageLayer({
    source: nlcdSource.value,
    opacity: 0.7,
  });
});

// 切换服务
const switchService = () => {
  const view = viewRef.value?.view;
  const map = mapRef.value?.map;
  if (!view || !map) return;

  // 清除现有图层
  const layers = map.getLayers().getArray();
  const nlcdLayers = layers.filter(
    (layer: any) => layer.get("name") === "nlcd-layer"
  );
  nlcdLayers.forEach((layer: any) => map.removeLayer(layer));

  if (selectedService.value === "nlcd") {
    // 设置视图到美国本土范围
    center.value = [-10000000, 4000000];
    zoom.value = 4;
    projection.value = "EPSG:3857";

    // 添加 NLCD 图层
    const layer = nlcdLayer.value;
    layer.set("name", "nlcd-layer");
    map.addLayer(layer);
  } else {
    // 设置视图到多伦多范围
    center.value = [-8837000, 5410000];
    zoom.value = 15;
    projection.value = "EPSG:3857";
  }

  // 更新视图
  view.setCenter(center.value);
  view.setZoom(zoom.value);
};

onMounted(() => {
  // 初始加载 NLCD 服务
  switchService();
});
</script>

<style scoped>
.map-page {
  padding: 20px;
}

h1 {
  margin-bottom: 20px;
  color: #333;
}

.info-panel {
  background-color: #f8f9fa;
  padding: 15px;
  border-radius: 8px;
  margin-bottom: 15px;
  border-left: 4px solid #42b983;
}

.info-panel h3 {
  margin-top: 0;
  margin-bottom: 10px;
  color: #2c3e50;
}

.info-panel p {
  margin: 5px 0;
  color: #555;
}

.controls {
  margin-bottom: 15px;
  padding: 15px;
  background-color: #f8f9fa;
  border-radius: 8px;
  display: flex;
  gap: 20px;
}

.controls label {
  display: flex;
  align-items: center;
  gap: 8px;
  cursor: pointer;
}

.controls input[type="radio"] {
  cursor: pointer;
}

.controls span {
  font-size: 14px;
  color: #333;
}

.service-info {
  margin-bottom: 15px;
  padding: 15px;
  background-color: #e8f4f8;
  border-radius: 8px;
  border-left: 4px solid #2196f3;
}

.service-info p {
  margin: 8px 0;
  color: #333;
  font-size: 14px;
}

.service-info strong {
  color: #2c3e50;
}

.legend {
  margin-top: 15px;
  padding: 15px;
  background-color: #f8f9fa;
  border-radius: 8px;
  border: 1px solid #ddd;
}

.legend h4 {
  margin-top: 0;
  margin-bottom: 10px;
  color: #333;
}

.legend p {
  margin: 5px 0;
  color: #666;
  font-size: 14px;
}
</style>
相关推荐
唯火锅不可辜负1 小时前
uniapp开发公众号订阅功能踩坑小记
前端·vue.js
opteOG2 小时前
游览器跨域问题详解
前端
SameX2 小时前
后台 GPS 记录从半天掉电 30% 到全天 8%，我的三版方案演进
前端
Cder2 小时前
用 React + Ink 在终端里「优雅搜索」：开源 CLI 设计与非交互模式实践
前端·agent
像我这样帅的人丶你还2 小时前
前端监控体系与实践（二）：全局监控
前端·javascript·vue.js
颜酱2 小时前
LLM为核，上下文为限：拆解AI Agent生态的底层逻辑
前端·人工智能
前端那点事2 小时前
Vue3 超全复盘！30+前端高频核心知识点（开发+面试全覆盖）
前端·vue.js
顾随2 小时前
(二)kettle--输入与输出
javascript·数据库·kettle
幼儿园技术家2 小时前
为什么 SSR 一定会有 hydration mismatch？
前端
热门推荐
01GitHub 镜像站点02近期有什么ai的新消息，新动态？ 2026.4月03Codex 接入 DeepSeek API 完整配置文档042026年4月AI大事件深度解读：大模型竞争进入“深水区“052026年AI编程工具终极横评：Cursor vs Claude Code vs Copilot06【AI】2026 年具身智能模型和世界模型总结07在Windows 11上安装Docker的踩坑记录08零基础教你claude code 接入 deepseek V409VSCode + Copilot下：配置并使用 DeepSeek102026年AI前瞻：量子AI、具身智能与科学发现的新纪元
