LNA（低噪声放大器） ，作为射频前端的**"信号守门员"**，直接决定终端设备的接收灵敏度、抗干扰能力与通信稳定性。
艾为电子深耕LNA领域十余年，**从FM单点破冰，到GNSS实现全球领先，再到蓝牙、4G/5G全面布局，逐步构建起覆盖全场景、全频段的LNA产品矩阵，**成为射频前端突围的标杆力量。
今天，我们不仅梳理艾为电子LNA 的十余年进阶史，更拆解各系列核心优势、给出精准选型方案，手把手教你如何快速匹配产品 、落地设计，助力客户高效实现产品升级。
一、艾为电子LNA发展史：
从单点突破到全场景覆盖

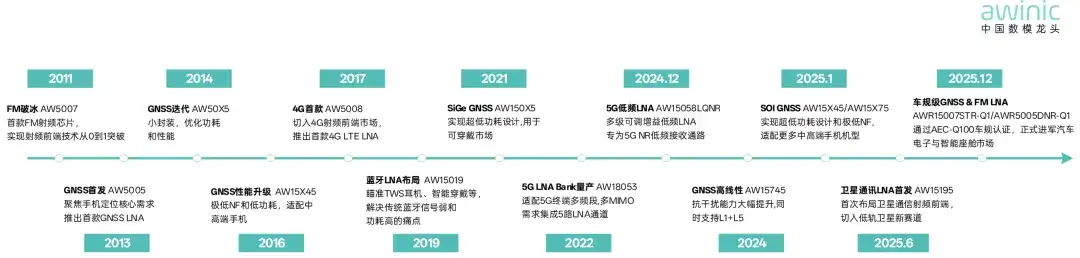

图1：艾为电子LNA发展史
二、 艾为电子LNA全系列产品矩阵：
按场景精准选型
艾为电子LNA覆盖FM、GNSS、蓝牙、4G、5G全场景，每款产品均针对特定需求优化，以下按应用场景拆解，精准匹配客户需求：
PART 01
1. FM LNA：免耳机收音首选

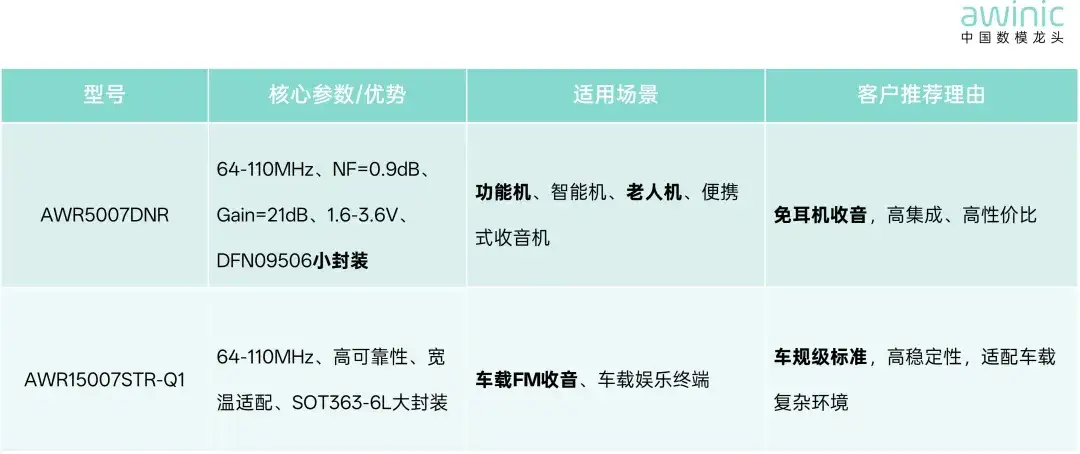

表1 FM LNA选型表
PART 02
2. GNSS LNA：定位精度标杆（全场景适配，含车规级）

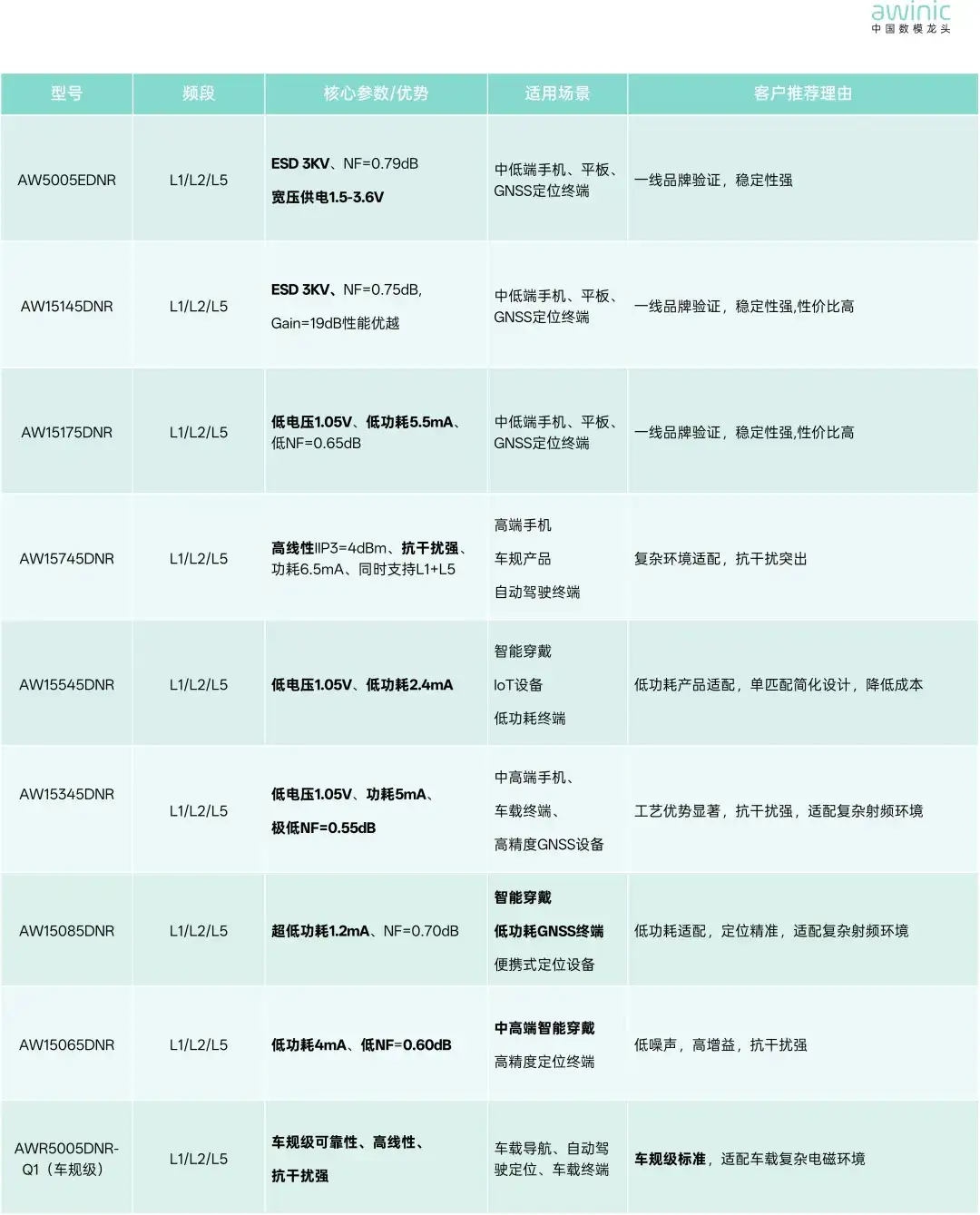

表2 GNSS LNA选型表
PART 03
3. 蓝牙LNA：TWS/穿戴专属（高集成、低功耗）

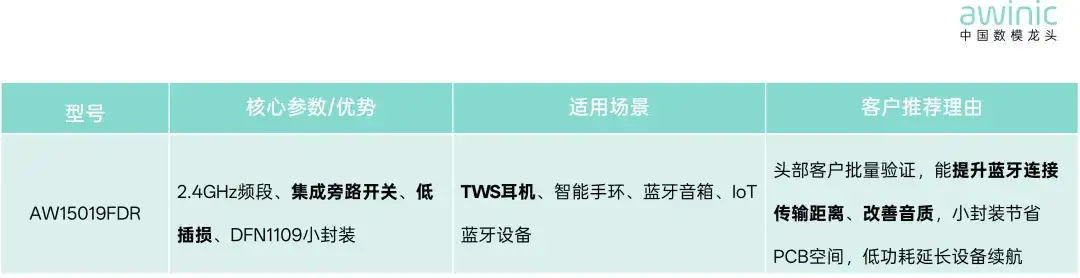

表3 蓝牙 LNA选型表
PART 04
4. 4G LTE LNA：中高频段主力（高稳定、易兼容）

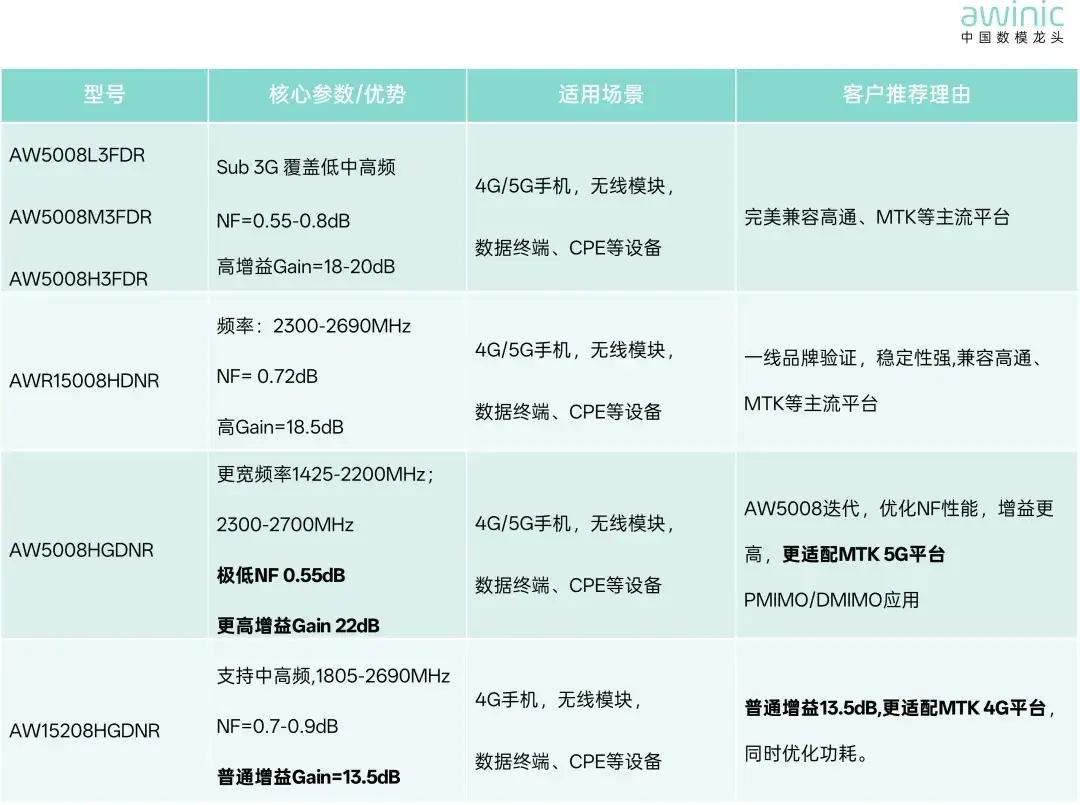

表4 LTE LNA选型表
PART 05
5. 5G LNA Bank：多模集成方案

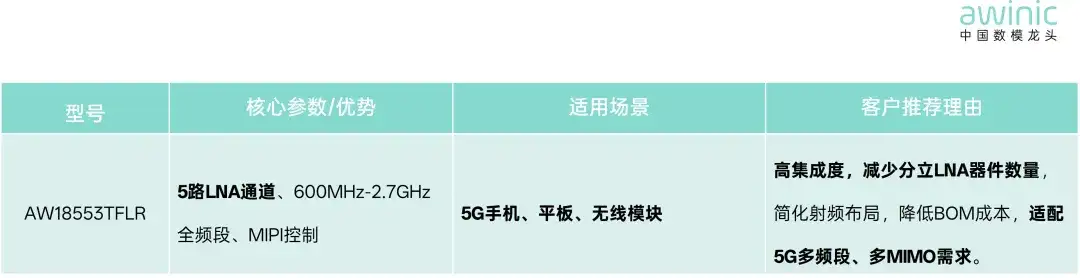

表5 LNA Bank选型表
PART 06
6. 多级可调增益低频LNA

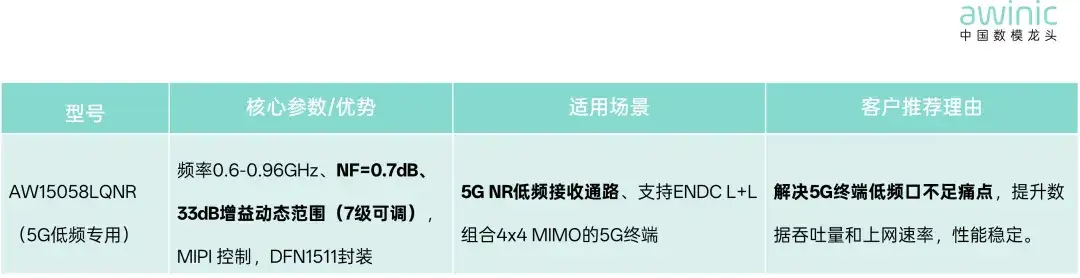

表6 可调增益低频LNA 选型表
PART 07
7. 卫星通讯宽频LNA

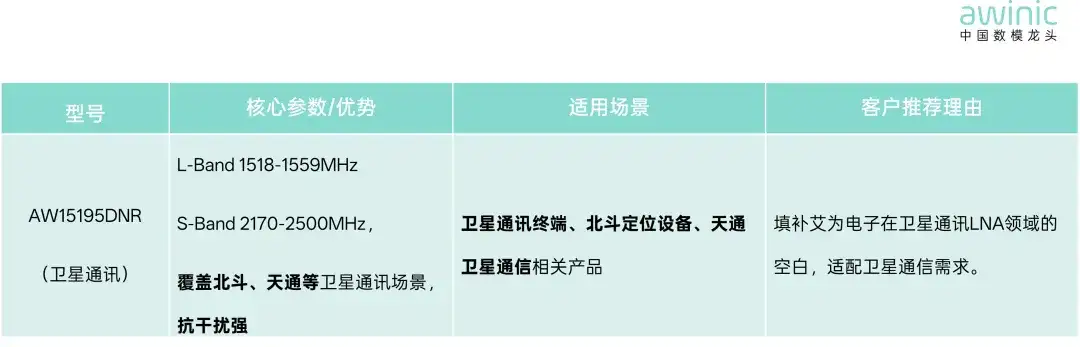

表7 卫星通讯LNA 选型表
三、 实操指南：艾为电子LNA怎么用？
设计要点全拆解
掌握以下设计要点，可快速实现艾为电子LNA的稳定应用，避免常见问题，提升产品性能：
PART 01
1. 通用设计原则（所有LNA通用）
- **布局优先：**LNA必须靠近天线馈点，远离LCD、FPC、电池等干扰源，射频走线尽量短、少弯折，减少信号损耗。
- **阻抗控制：**IN/OUT走线做50Ω阻抗匹配，上下左右立体包地，均匀打孔保证接地良好，避免信号干扰。
- **电源处理：**VCC引脚添加滤波电容，EN脚加RC滤波，上下左右立体包地，GND引脚直接连接地孔到主地，避免多层板干扰。
PART 02
2. 分场景应用要点（客户高频需求）
（1）GNSS应用（手机）
- **信号链路：**ANT（天线）→ Pre SAW（前置声表面波滤波器）→ GNSS LNA → Post SAW（后置声表面波滤波器）→ TR（收发器）

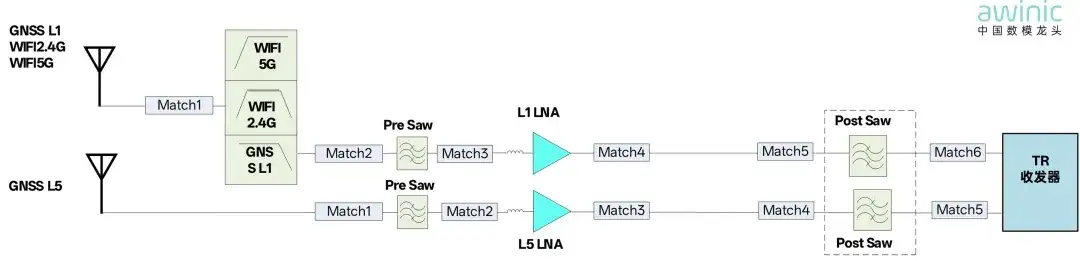

图2 GNSS电路应用框图
-
关键细节：
-
Qual**平台参考设计推荐Post SAW，MT**平台可根据实际需求选择添加。
-
L1频段天线通常与WIFI 2.4G/5G共用，L5天线可采用独立方案，也可与MIMO WIFI 2.4G/5G或主射频共天线，根据PCB布局及天线环境确定。
-
防干扰技巧：增加器件隔离度，选用高抑制Pre SAW，预留LC衰减电路，避免B13（787MHz）二次谐波干扰。
（2）蓝牙LNA应用（TWS/穿戴设备）
- **信号链路:**ANT（天线）→ 蓝牙 SAW（表面波滤波器）→ 蓝牙 LNA → TR（收发器）
图3 蓝牙电路应用框图
- 关键细节： AW15019FDR集成旁路开关，接收信号时开启LNA放大，发射信号时旁路直通，无需额外添加开关，既节省PCB空间，又降低功耗。
- **布局注意：**LNA靠近蓝牙天线，远离音频功放、充电电路等强干扰源，确保蓝牙信号稳定。
（3）5G LNA Bank应用（5G终端）
- 信号链路: ANT（天线）→分频器→PAMID(PRX)/ DIFEM(DRX)→ LNA BANK→ TR（收发器）
- 关键细节： AW18553TFLR通过MIPI RFFE协议控制，可**动态切换5路LNA通道，**灵活适配不同频段与MIMO需求，大幅简化5G射频前端设计，降低客户研发周期。
四、客户选型速配：
按终端类型直接对应（高效选型）

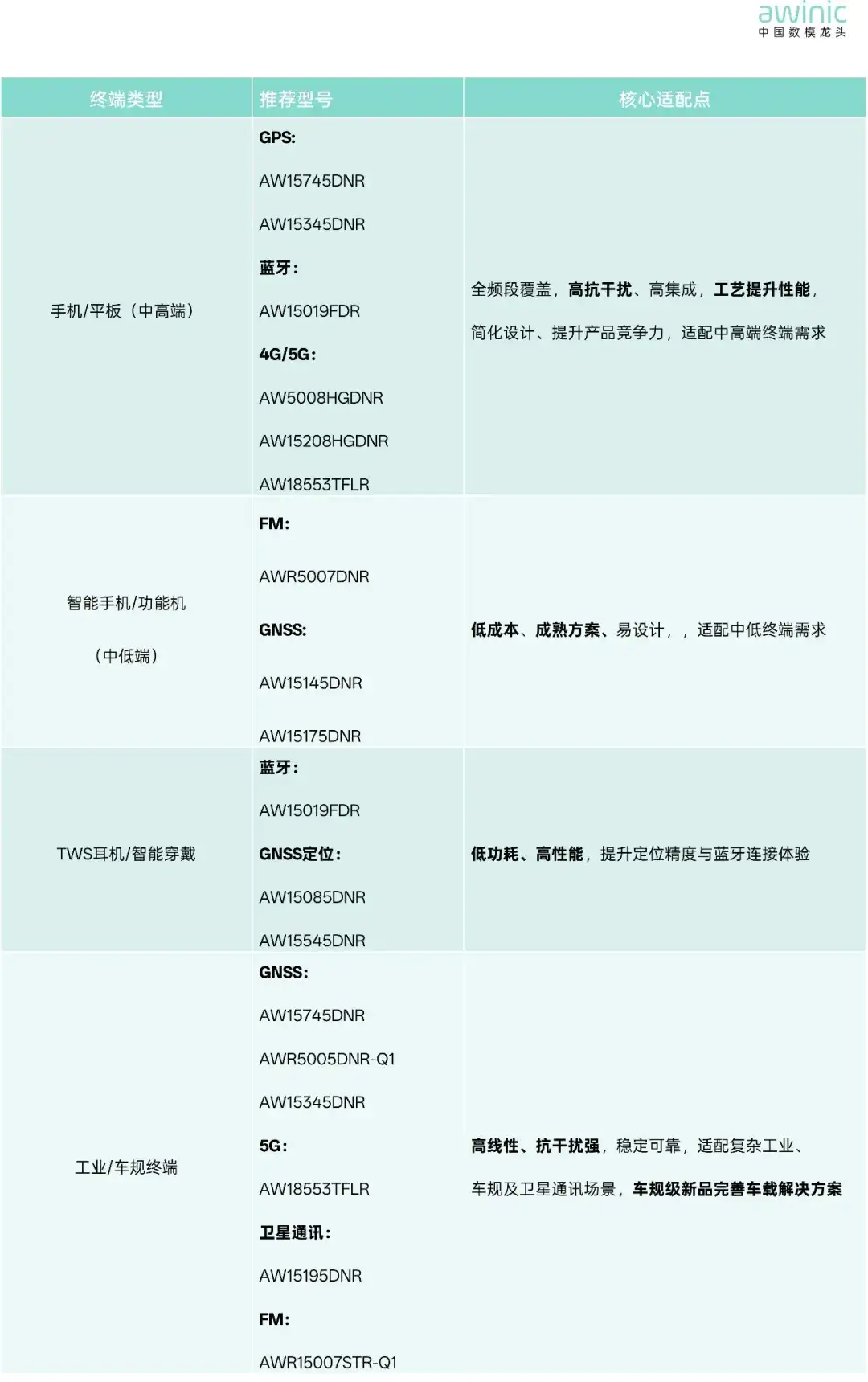

表8 客户选型速配表
五、总结：艾为电子LNA，助力射频前端升级
从2011年FM LNA破冰，到如今覆盖FM、GNSS、蓝牙、4G、5G全场景 ，艾为电子LNA以"FM切入、GNSS做大、蓝牙突破、4G升级、5G融合"为核心路径，凭借OQ降噪、Smart-Linear、工艺等核心技术，构建起技术壁垒与完善的产品矩阵。无论是手机、TWS、智能穿戴、还是工业终端、车规产品，艾为电子LNA均能提供高性价比、易设计、高可靠的解决方案，全程助力客户快速实现产品落地、性能升级。
