蓝牙典型射频架构剖析

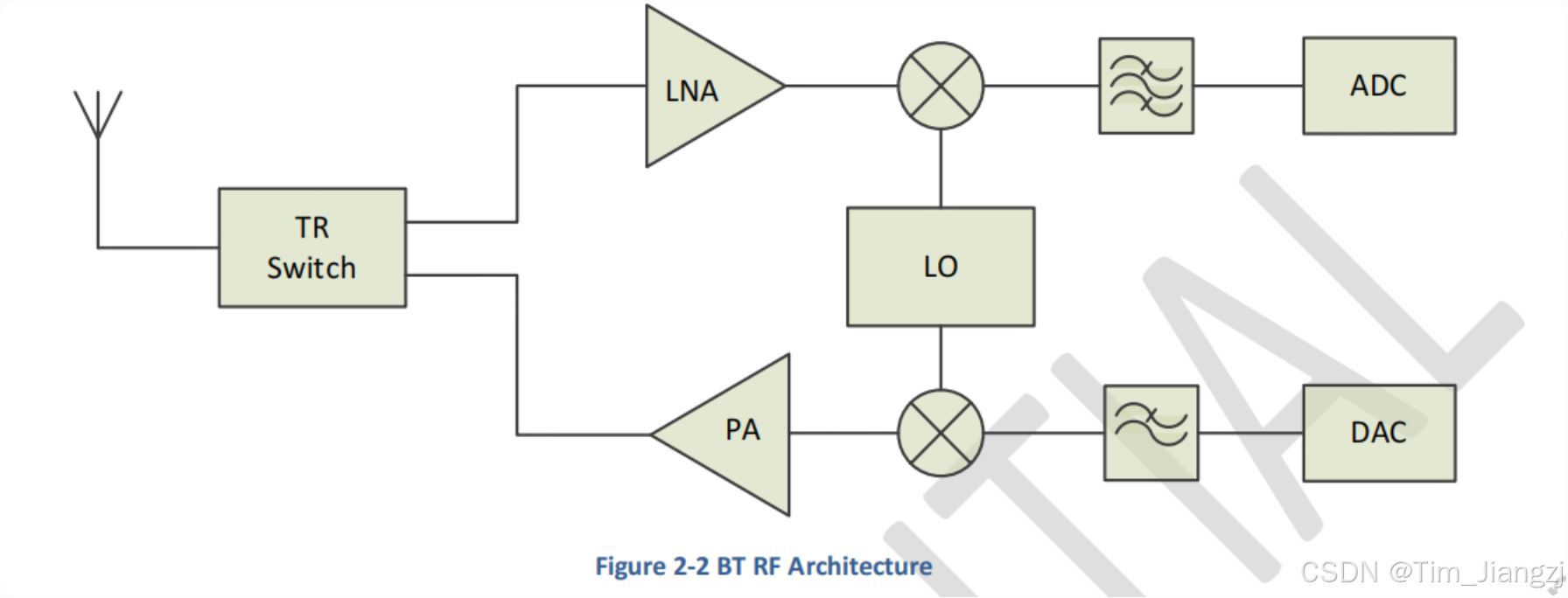

BT RF Architecture

如上图经典的零中频（Zero-IF）蓝牙射频收发架构图 ，下面按从天线到数字基带的完整信号流，逐模块拆解工作原理，并说明这种架构在蓝牙中的优势与特点。

一、整体架构概览

这是一个半双工收发架构 （收发共用一根天线，通过开关分时工作），核心是零中频（ZIF）方案 ：射频信号直接下变频到基带，省去了复杂的中频级，是蓝牙、WiFi等短距无线通信的主流设计。

整个链路分为接收（RX）通路 和发射（TX）通路两部分，共用本振（LO）提供载波信号。

二、模块逐个解析（按信号流向）

1. 天线 + TR Switch（收发开关）

作用：收发共用一根天线，通过TR Switch（Transmit/Receive Switch） 分时切换通路：
- 接收时：天线 ↔ 接收通路（LNA）
- 发射时：天线 ↔ 发射通路（PA）
蓝牙特性：蓝牙是TDD半双工通信，收发不同时工作，因此用一个开关就能实现单天线收发，成本低、集成度高。

2. 接收（RX）通路：从射频信号到数字基带

信号流向：天线 → TR Switch → LNA → 混频器 → 低通滤波 → ADC

（1）LNA（Low Noise Amplifier，低噪声放大器）

位置：接收通路第一级有源模块
核心作用 ：
- 对天线接收到的微弱蓝牙射频信号（~-100dBm量级）进行低噪声放大
- 关键指标：噪声系数（NF），蓝牙LNA的NF通常<3dB，决定了接收机的灵敏度（能接收到的最弱信号）
为什么要放在最前面？ 因为后续模块（混频器、滤波器）都会引入噪声，LNA的低噪声放大能"先把信号抬起来"，避免噪声被后续电路放大，是接收链路的"信号质量守门人"。

（2）混频器（Mixer，上叉号模块）

作用：将LNA放大的射频信号 ，与LO输出的本振信号 相乘，完成下变频。
零中频原理 ：蓝牙本振频率 f_LO 等于接收射频信号频率 f_RF，相乘后输出基带信号（f_IF = f_RF - f_LO = 0），直接得到包含IQ分量的基带信号，无需中频级。
输出信号：I/Q两路模拟基带信号（后续会分成I/Q两条支路，图中为简化画法合并表示）。

（3）低通滤波器（图中波浪纹模块）

作用：滤除混频产生的高频镜像信号、本振泄漏、谐波干扰，只保留需要的基带信号。
蓝牙场景：基带信号带宽约1MHz（蓝牙BR/EDR）或更窄（BLE），滤波器会将带外噪声抑制，避免干扰后续ADC采样。

（4）ADC（模数转换器）

作用：将模拟基带信号转换为数字信号，送入蓝牙基带控制器处理（如解调、解码、纠错）。
关键指标：采样率（通常数MHz）、分辨率（10~12bit），决定了基带处理的动态范围和精度。

3. 发射（TX）通路：从数字基带到射频信号

信号流向：DAC → 低通滤波 → 混频器 → PA → TR Switch → 天线

（1）DAC（数模转换器）

作用：将蓝牙基带控制器输出的数字I/Q信号，转换为模拟基带信号。
特点：发射端DAC的线性度、噪声指标，直接影响发射信号的调制精度（EVM），决定了蓝牙信号的质量。

（2）低通滤波器（图中波浪纹模块）

作用：滤除DAC输出的量化噪声、高频杂散信号，得到纯净的模拟基带信号，避免后续混频时产生额外干扰。

（3）混频器（Mixer，下叉号模块）

作用：将基带模拟信号与LO输出的本振信号相乘，完成上变频，将基带信号调制到蓝牙射频载波频率（2.4GHz ISM频段）。
零中频特性：直接从基带变频到射频，无中频级，减少了一次变频带来的噪声和失真。

（4）PA（Power Amplifier，功率放大器）

作用：对混频后的射频信号进行功率放大，提升到蓝牙规范要求的发射功率（通常0~4dBm，BLE设备可低至-20dBm）。
关键指标：线性度、效率，决定了发射信号的频谱纯度（避免干扰相邻信道）和设备功耗。

4. LO（Local Oscillator，本振模块）

作用：为收发两端的混频器提供稳定、纯净的载波信号，是射频链路的"频率基准"。
实现方式 ：蓝牙芯片中通常由PLL（锁相环）+ VCO（压控振荡器） 组成，能快速切换频率，适配蓝牙的跳频特性（BR/EDR每秒跳1600次，BLE每秒跳100次）。
关键指标：相位噪声、频率稳定度，相位噪声过高会导致信号解调困难，影响接收灵敏度。

三、这种零中频架构的核心优势（为什么蓝牙都用它）

集成度高、成本低：无需中频级、SAW滤波器等分立器件，可集成在单芯片内，体积小、适合耳机、手表等小型设备。
链路简单、功耗低：收发通路的有源模块少，功耗低，适配蓝牙低功耗（BLE）场景。
跳频速度快：LO的PLL可快速切换频率，完美支持蓝牙的跳频机制，抗干扰能力强。
收发对称：收发链路结构对称，设计、调试难度低，适合批量生产。

四、补充说明：图中的简化画法

实际蓝牙射频电路中，基带信号分为I/Q两路，接收和发射通路都会分成两条支路处理I、Q分量，图中是合并简化的画法。
部分蓝牙芯片会增加镜像抑制滤波器、SAW滤波器，图中未画出，是简化的原理框图。

LNA

一、LNA（低噪声放大器 Low Noise Amplifier）是什么？

1. 一句话定义

LNA 是射频接收链路的第一级有源放大器，它的核心任务是：在尽量不引入额外噪声的前提下，把天线接收到的微弱射频信号放大，同时保持高线性度。

在蓝牙/射频电路里，它是决定接收性能的"第一道闸门"。

2. 为什么必须放在接收链路最前面？

射频接收链路的噪声是"叠加式"的：

天线进来的信号，经过一个模块，信号会被放大/衰减，同时噪声也会被放大/叠加。
LNA 是第一级有源模块，它的噪声系数会直接"主导"整个接收链路的总噪声系数。

如果 LNA 噪声大，后面再怎么优化电路，整体噪声都降不下来；如果 LNA 噪声小，后面的噪声影响会被前面的增益"稀释"掉。

二、NF（噪声系数 Noise Figure）是什么？

1. 定义（严谨版）

噪声系数 NF 描述的是：一个网络/放大器，把信号噪声比（SNR）恶化了多少倍 。

公式定义：
NF=SNRinSNRout NF = \frac{SNR_{in}}{SNR_{out}} NF=SNRoutSNRin

用 dB 表示：
NFdB=10log⁡10(SNRinSNRout) NF_{dB} = 10\log_{10}\left(\frac{SNR_{in}}{SNR_{out}}\right) NFdB=10log10(SNRoutSNRin)

SNRinSNR_{in}SNRin：输入信号的信噪比
SNRoutSNR_{out}SNRout：输出信号的信噪比

2. 直观理解

NF=0dB：理想无噪放大器，信号放大的同时，噪声不增加，SNR 不变（不存在）
NF=3dB：输出信噪比只有输入的一半，信号噪声比恶化了一倍
NF 越大，噪声引入越多，信号越容易被噪声淹没

三、LNA 与 NF 如何影响蓝牙接收灵敏度？

1. 蓝牙接收灵敏度是什么？

接收灵敏度 = 蓝牙接收机能正确解调的最弱输入信号功率 。

比如 BLE 的典型灵敏度是 -97 dBm ，BR/EDR 约 -85 dBm。

2. 灵敏度和噪声的关系（关键公式）

接收机的"本底噪声"（热噪声）是决定灵敏度的基础：
Nthermal=kTB N_{thermal} = kTB Nthermal=kTB

kkk：玻尔兹曼常数
TTT：绝对温度（室温≈298K）
BBB：信号带宽（蓝牙BLE 约 1MHz，BR/EDR 约 1MHz）

室温下，1MHz 带宽的热噪声功率约为：
Nthermal≈−114 dBm N_{thermal} \approx -114\ \text{dBm} Nthermal≈−114 dBm

这是理论上的"噪声底"，实际接收机还要加上噪声系数 NF ：
Nfloor=Nthermal+NFdB N_{floor} = N_{thermal} + NF_{dB} Nfloor=Nthermal+NFdB

再加上解调所需的最低信噪比（SNRminSNR_{min}SNRmin，BLE 约 15dB），就得到接收灵敏度：
Ssensitivity=Nthermal+NFdB+SNRmin S_{sensitivity} = N_{thermal} + NF_{dB} + SNR_{min} Ssensitivity=Nthermal+NFdB+SNRmin

3. 举个蓝牙的例子（对比 NF 差异）

假设：

热噪声 Nthermal=−114 dBmN_{thermal} = -114\ \text{dBm}Nthermal=−114 dBm
解调所需 SNRmin=15 dBSNR_{min} = 15\ \text{dB}SNRmin=15 dB

情况1：LNA NF = 3dB（蓝牙典型值）
Ssensitivity=−114+3+15=−96 dBm S_{sensitivity} = -114 + 3 + 15 = -96\ \text{dBm} Ssensitivity=−114+3+15=−96 dBm

情况2：LNA NF = 6dB（劣质放大器）
Ssensitivity=−114+6+15=−93 dBm S_{sensitivity} = -114 + 6 + 15 = -93\ \text{dBm} Ssensitivity=−114+6+15=−93 dBm

可以看到：

NF 每恶化 3dB，灵敏度下降 3dB，接收距离直接缩短约一半
这就是为什么蓝牙 LNA 必须做到 NF < 3dB 的核心原因

四、LNA 工作原理与关键指标拆解

1. 核心电路结构

蓝牙 LNA 通常采用共源/共射放大拓扑，核心是晶体管（BJT/MOSFET），配合匹配网络实现：

输入匹配：让输入阻抗与天线/传输线的 50Ω 匹配，最大化信号功率传输
低噪声偏置：优化晶体管的静态工作点，让其工作在"低噪声区"
高增益放大：提供足够的电压/功率增益（通常 10~20dB）
线性度优化：避免信号失真，保证调制信号的纯净度

2. 关键性能指标

指标	含义	蓝牙典型值
噪声系数 NF	放大器引入的噪声大小	< 3dB（理想可到1.5~2dB）
增益 Gain	信号放大倍数	10~20dB
输入/输出匹配（S11/S22）	与50Ω传输线的匹配程度	< -10dB（回波损耗）
线性度（IIP3/P1dB）	放大器不失真的能力	IIP3 > -10dBm
功耗	工作电流	< 5mA（BLE LNA）

五、为什么 LNA 是蓝牙接收链路的"噪声决定者"？

1. 级联噪声系数公式（Friis 公式）

接收链路的总噪声系数由各级模块共同决定，公式如下：
NFtotal=NF1+NF2−1G1+NF3−1G1G2+... NF_{total} = NF_1 + \frac{NF_2 - 1}{G_1} + \frac{NF_3 - 1}{G_1G_2} + \dots NFtotal=NF1+G1NF2−1+G1G2NF3−1+...

NF1NF_1NF1：第一级（LNA）的噪声系数
G1G_1G1：第一级的增益（倍数，非dB）
NF2NF_2NF2、NF3NF_3NF3：后续各级的噪声系数

可以看到：

第一级的 NF 直接加在总 NF 上，影响最大
后面的 NF 会被前面的增益 G1G_1G1 除，影响被大幅削弱

2. 举个蓝牙接收链路的例子

假设链路：LNA → 混频器 → ADC

LNA：NF=2dB，Gain=15dB（约31.6倍）
混频器：NF=10dB
ADC：NF=15dB

代入公式计算：
NFtotal=2+10−131.6+15−131.6×G2≈2+0.28+⋯≈2.3 dB NF_{total} = 2 + \frac{10-1}{31.6} + \frac{15-1}{31.6\times G_2} \approx 2 + 0.28 + \dots \approx 2.3\ \text{dB} NFtotal=2+31.610−1+31.6×G215−1≈2+0.28+⋯≈2.3 dB

可以看到：

即使后面的混频器和 ADC 噪声很大，总 NF 也只比 LNA 高了 0.3dB
所以 LNA 的 NF 几乎决定了整个接收机的总噪声系数

六、蓝牙 LNA 的特殊设计要点

1. 低功耗 vs 低噪声的权衡

蓝牙（尤其是BLE）设备功耗敏感，LNA 不能像基站放大器那样无限制增加电流来降低噪声，需要在噪声系数和功耗之间做平衡：

高偏置电流：NF 更低，但功耗高
低偏置电流：功耗低，但 NF 会恶化

蓝牙芯片通常会设计多种工作模式：

低功耗模式：电流 1~2mA，NF≈3dB
高灵敏度模式：电流 3~5mA，NF≈2dB

2. 线性度要求

蓝牙信号是调制信号（GFSK/QPSK），如果 LNA 线性度不够，会导致信号失真，影响解调性能：

指标 P1dB：1dB 压缩点，决定了放大器输出信号开始失真的功率
指标 IIP3：三阶交调点，决定了放大器抗强干扰的能力

3. 集成化趋势

现在的蓝牙 SoC（如 BES2800、ESP32-C61）已经把 LNA 集成在芯片内部，通过射频 IP 优化，实现：

NF < 3dB
功耗 < 3mA
高集成度，无需外部分立器件

七、总结

LNA：接收链路第一级低噪声放大器，核心是"低噪声+高增益"，是信号的"第一道放大关卡"。
NF（噪声系数）：衡量放大器引入噪声多少的指标，越小越好，直接决定接收机的本底噪声。
蓝牙灵敏度：由热噪声 + LNA 的 NF + 解调所需 SNR 共同决定，NF 每恶化 3dB，灵敏度下降 3dB，接收距离缩短一半。
