温度开关
介绍
温度开关 ，也叫温控开关、热保护器、温度断路器，是一种纯机械式温度感应开关元件 。
依靠内部双金属片热膨胀系数差异，环境/本体温度达到设定阈值时，自动发生形变、驱动触点断开或闭合；温度回落至复位温度后，自动/手动恢复原始状态。
属于无源无源被动元器件，无需供电、无需芯片、无需程序，纯物理热变形实现电路温控、过热保护、恒温控制。
核心特性：
- 纯机械结构、抗干扰、耐高低温、可靠性高；
- 定点温度精准动作，过载、过热瞬间保护；
- 体积小、成本低、安装简单，交直流通用；
- 兼具过热保护 与恒温控制两大核心用途。
核心原理
核心结构：双金属片（两种膨胀系数差异极大的金属合金压制一体）
- 低温常态：双金属片形态平直，触点保持常闭/常开状态，电路正常工作；
- 升温达标：温度达到动作温度，两种金属膨胀量不同，双金属片快速弯曲变形，推动触点分离/闭合，切断或切换电路；
- 降温复位：温度下降至复位温度，双金属片弹性回弹，触点恢复初始状态；
- 关键优势：具备温度阈值不可逆/可逆两种结构，适配一次性保护与循环温控场景。
核心参数 & 对应单位
- 温度类
- 动作温度：℃（额定断开/闭合温度）
- 复位温度：℃（降温后恢复工作温度）
- 温差回差：℃（动作与复位的温度差，防止频繁启停）
- 最高耐温：℃（元件极限耐受温度）
- 电气类
- 额定电压：V（AC 交流 / DC 直流）
- 额定电流：A（长期承载电流，决定负载功率）
- 分断电流：A（超温瞬间可切断的最大电流）
- 接触电阻：mΩ
- 绝缘耐压：V
- 寿命与环境
- 机械/电气寿命：次
- 工作环境温度：℃
- 防护等级：IPXX
常用专业名词介绍
-
动作温度（断开温度）
温度上升到该值，开关精准动作，常闭款直接切断电路，是选型核心参数。
-
复位温度
设备降温后，开关自动恢复导通的温度，回差越大，设备启停间隔越长。
-
温度回差
动作温度 − 复位温度的差值；
回差小→频繁启停，回差大→温控更稳定。
-
双金属片
温度开关核心感应部件，利用热胀冷缩形变实现机械动作。
-
热保护器
工业常用统称，侧重电机、绕组、线圈过热过载保护。
-
热熔断体（温度保险丝）
一次性温度开关，超温永久断路，属于被动安全元器件。
-
额定保持电流
开关长期正常工作可承受的持续电流，严禁超负载使用。
-
极限断开温度
开关允许的最高瞬时温度，超过会永久损坏、外壳起火。
-
阻燃外壳
V0级阻燃塑料/陶瓷材质，高温下不燃烧，电器安规必备。
-
常态通/常态断
NC常闭：默认通电，超温断电；
NO常开：默认断电，超温接通信号。
核心作用 & 功能
-
过热安全保护（最核心）
设备异常升温、堵转、短路、过载时，及时切断主回路，防止烧毁、起火、爆炸。
-
恒温控制
配合加热组件，达到设定温度自动断电，降温自动通电，实现简易恒温。
-
负载联动控制
超温时接通风扇、报警器、指示灯，启动散热与故障报警。
-
电机/线圈过载防护
电机堵转、电流过大发热，实时监测绕组温度，长效防护。
-
电池与电源防护
锂电池组、适配器、充电器高温保护，杜绝热失控。
用途
1. 家用电器（用量最大）
电水壶、电饭煲、电烤箱、电热毯、热水器、饮水机、吹风机、取暖器、油烟机；
洗衣机电机、冰箱压缩机、风扇马达过热保护。
2. 工业电气设备
交流电机、水泵、风机、变频器、变压器、继电器、充电桩、加热设备、烘箱。
3. 锂电与数码电源
锂电池PACK、充电宝、开关电源、适配器、车载电器、电路板局部控温。
4. 汽车与新能源
汽车电机、车灯、车载充电、新能源模块温度防护。
5. 工控与精密设备
仪器仪表、自动化设备、发热模块、管道温控、机柜散热联动。
优缺点
优点
- 纯物理感应、无芯片、无程序、抗干扰强；
- 温度动作精准、响应快、稳定性强；
- 无源工作、交直流通用、安装接线简单；
- 耐高温、阻燃、寿命长、价格低廉；
- 无需维护，适合长期连续工作设备。
缺点
- 存在固定温度回差，无法做到精密恒温；
- 机械结构长期老化后，温漂会变大、动作不准；
- 只能定点温控，无法无级调节（区别于热敏电阻+温控板）；
- 贴合安装要求高，测温不准会导致保护失效。
温度开关 VS 温度保险丝 VS 热敏电阻 简易区分
- 温度开关：可反复使用，循环通断，温控+保护两用；
- 温度保险丝：一次性熔断，只做终极安全防护，不可恢复；
- 热敏电阻NTC/PTC ：输出电阻信号，需搭配电路/单片机，属于传感元件，不能直接大功率断电。
分类
按复位方式
- 自动复位温度开关
温度降下来自动回弹复位，反复循环使用；
多用于：电机、风扇、充电器、恒温小家电。 - 手动复位温度开关
过热跳闸后卡死锁死 ，必须人工按压复位才能恢复；
多用于：大功率设备、加热管、工业设备，防止故障反复起火风险。 - 一次性不可恢复温度保险丝（热熔断体）
超温直接永久断路，烧毁报废，不可复原；
强安全防护，杜绝设备复电自燃。
按触点动作形式
- 常闭型 NC（主流）：常温导通→超温断开，断电保护；
- 常开型 NO：常温断开→超温闭合，启动报警、散热风扇、警示电路。
按结构封装形态
- 圆形纽扣式：体积小、贴片/卡扣安装，小家电通用；
- 方形塑封式：绝缘性好，大功率电器；
- 陶瓷外壳：耐高温、阻燃，高温加热设备专用；
- 密封防水型：防潮、防油污，厨卫、户外设备。
按电气适用类型
- 交流AC型：220V/380V 家电、加热设备；
- 直流DC型：电瓶、锂电池、工控低压设备、电路板；
- 高低压通用型。
按安装方式
卡扣式、螺丝固定式、贴片式、引线焊接式、抱箍管式（贴合管道测温）。

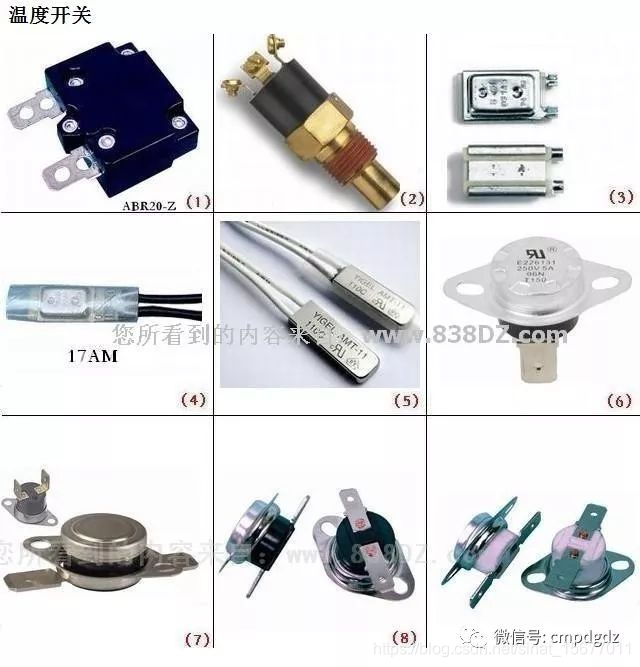

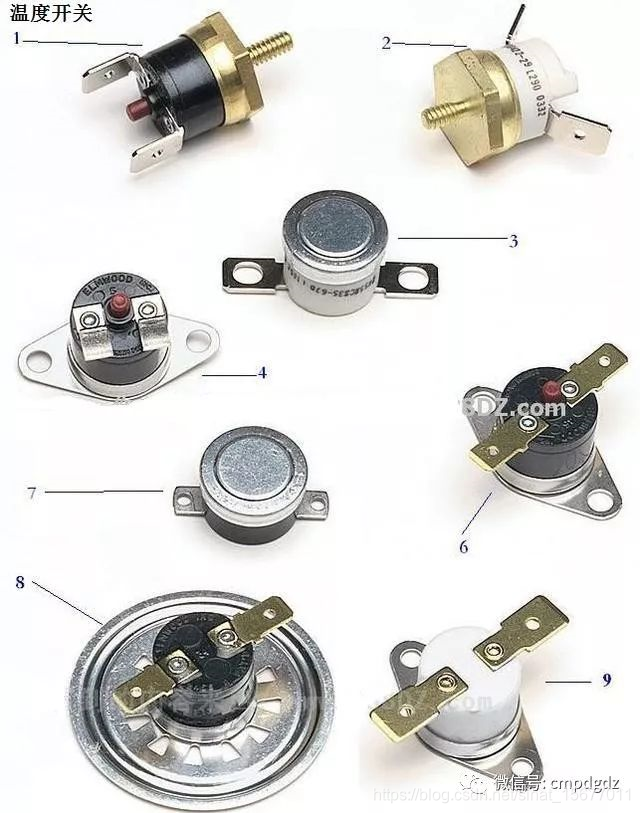

示例图
注：图片来源
