大家好。在电源系统设计中，拓扑结构的清晰性与准确性直接影响整板的供电质量与器件可靠性。传统的设计方式往往依赖人工逐级追溯电源网络，效率低且容易遗漏负载连接错误。通过电源拓扑分析功能，软件可以同步当前原理图设计，自动提取并构建电源分配网络（PDN）的树状结构，帮助工程师快速识别电压异常、过应力风险等设计缺陷。
本次分享将带你掌握电源拓扑分析的具体操作方法。以下是关键步骤总结：
一：启动拓扑分析

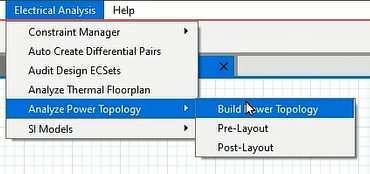

- 点击顶部菜单栏 Electrical Analysis → Analyze Power Topology。
二：构建与查看拓扑结构
-
运行拓扑构建，系统自动生成电源分配结构图。
-
在结构图中，点击分支节点上的 收缩/展开按钮 可逐级查看电源的来源、去向以及具体负载。
-
利用左侧的 快捷按钮 可切换视图模式，便于观察电源命名、供电层级等信息。
三：执行原理图层级分析
-

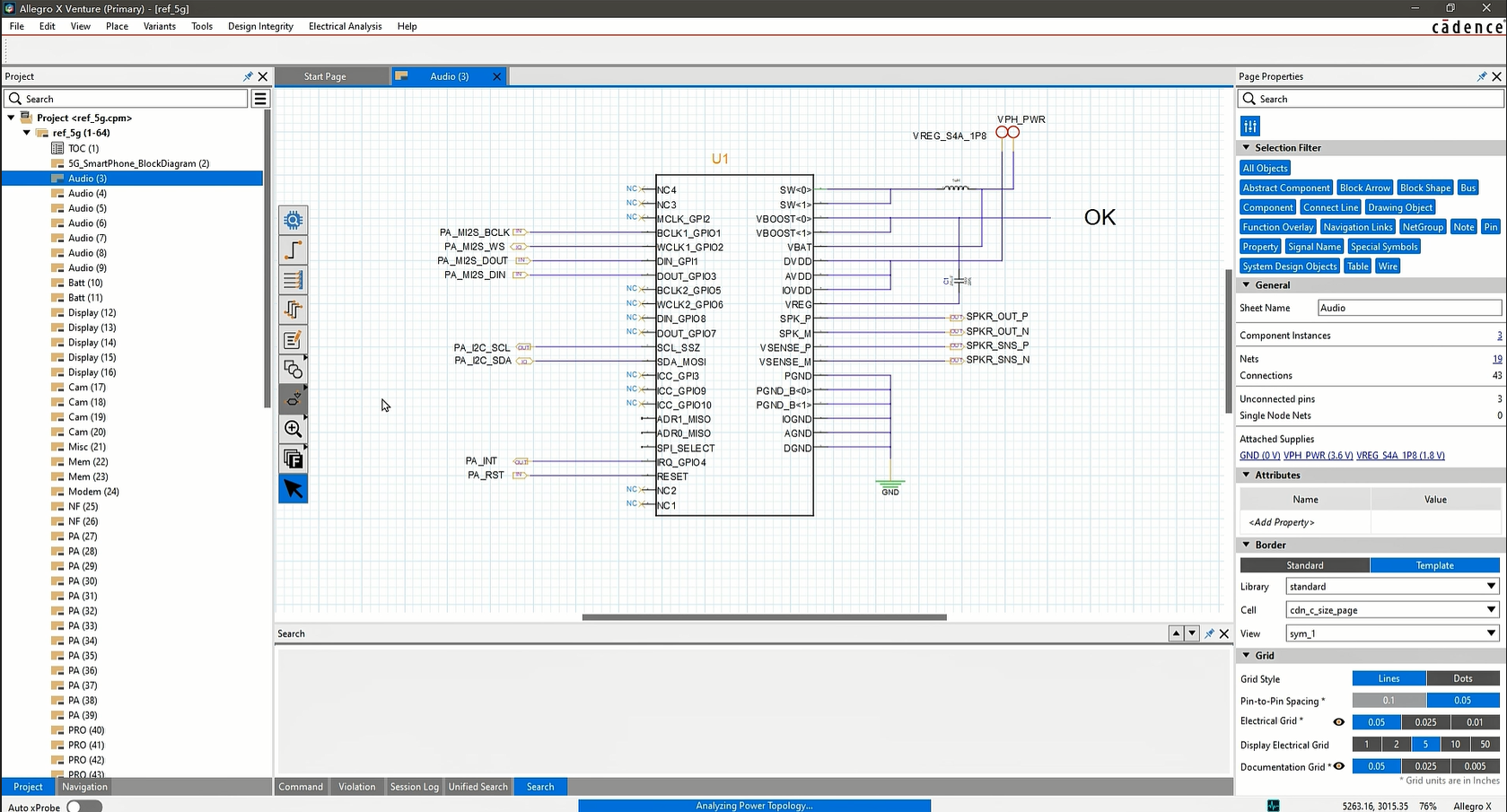

点击左侧的 分析 按钮，对当前原理图进行电源拓扑评估（无需Layout数据）。
-
分析完成后，右侧区域按类别展示结果汇总，左侧显示整体评估概况。
四：解读结果并定位问题
-

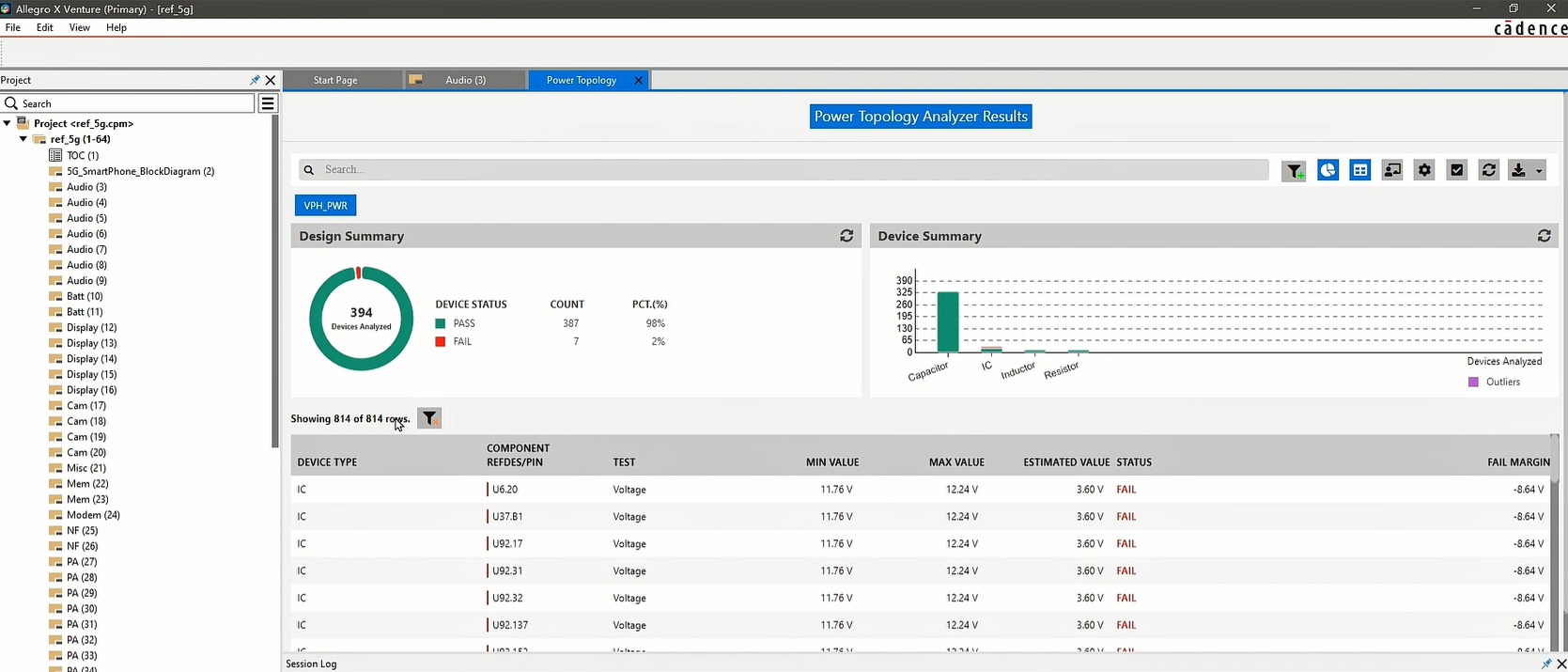

Device Summary 区域列出每个器件的详细情况，包括电压最小值、最大值、评估实际值。
-
若实际值超出规格范围，该器件会被标记为 Fail。
-

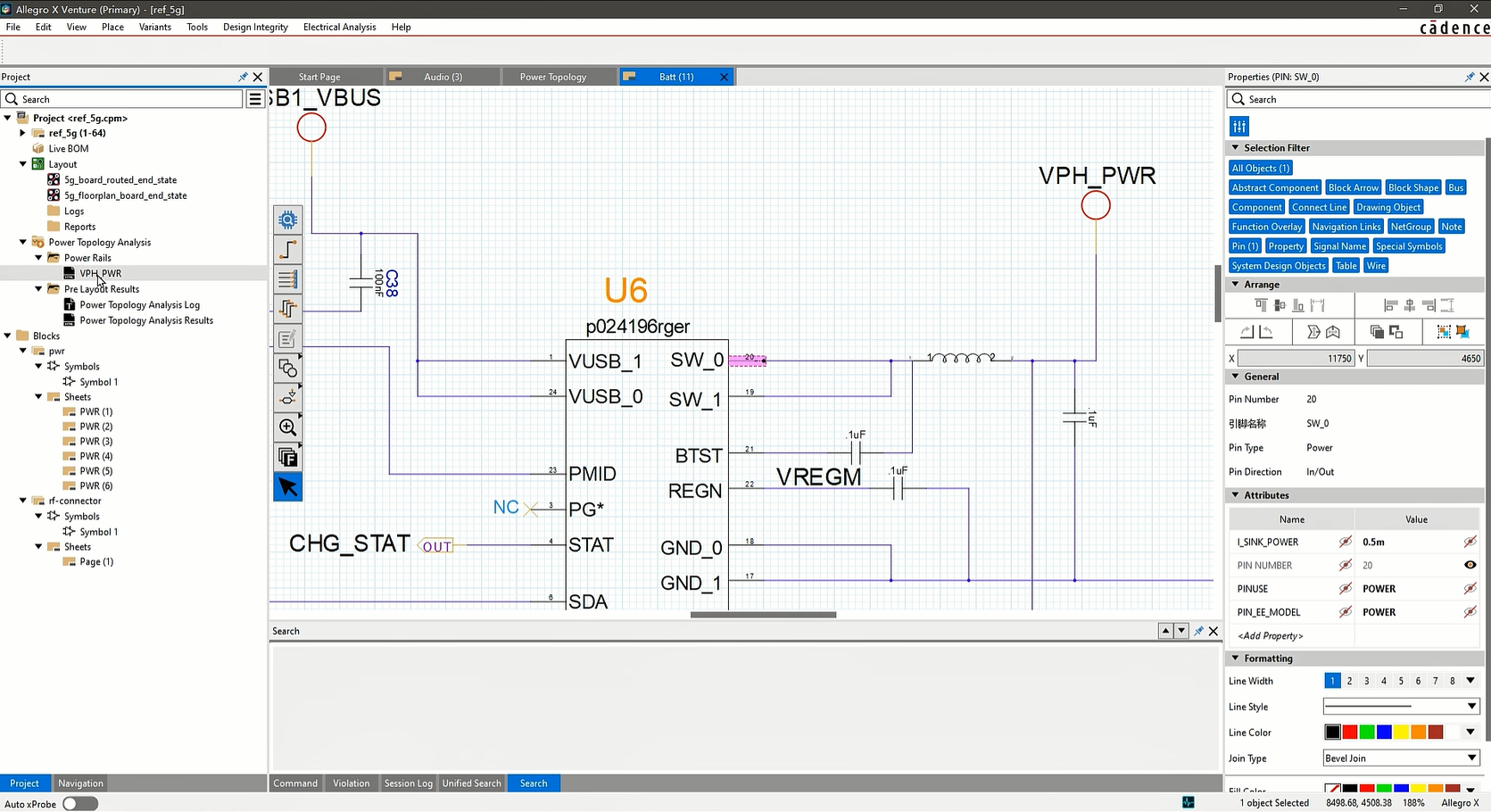

双击有问题条目，可直接跳转定位至原理图中对应位置，便于快速修改。
五：存档与复查
- 在左侧工程面板中找到 VPH_PWR 文件夹，所有分析结果均自动保存于此，可随时双击查阅历史记录。
通过以上五步，即可系统化完成电源网络的拓扑分析与验证。
