0420网络安全设备配置与管理第八周授课讲义
温故知新：上次课主要介绍华为防火墙USG6000V，登录设备，基础配置的实验。学习防火墙的工作原理和配置步骤。（该部分内容是本课程的重点）【防火墙FW是什么？防火墙与路由器的区别有那些？配置步骤和思路有何不同？】
Q:防火墙FW是什么？
A：是一个安全设备用于网络隔离。
Q：防火墙与路由器的区别有那些？
A：相同点：都是网络连接设备，FW和路由器都用于连接不同网段/网络；两种设备的路由表中都有连接的网络/网段的表项且为直连。
不同点：路由器上只要配置了网关（对应的终端设备的接口）默认是允许通信的，为了实现任务要求需要配合ACL进行流量控制。（因为路由表中有不同网段的表项且为直连路由。）需要配置ACL且动作为拒绝。
防火墙的接口（与终端设备所连的接口需要先添加到对应的安全区域中，配置网关地址是为了通信用【但不代表就能直接通信】，默认拒绝所有通信流量经过防火墙，为了实现任务要求需要配置安全策略-规则-动作（允许）。
-----------------------通过实验进行验证--------------

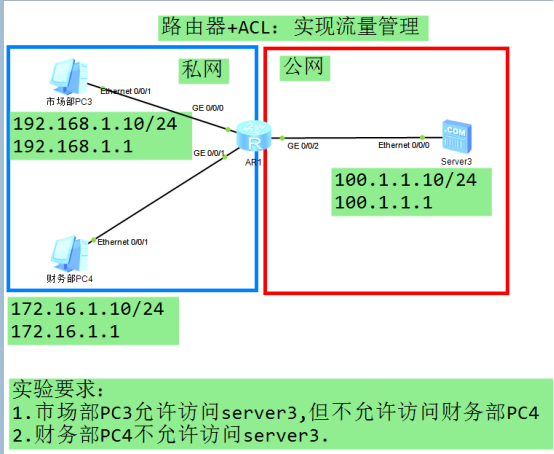

用路由器进行实验：路由器+ACL实现流量管理
配置步骤：
1.完成基础配置
un t m
sys
sys R1
int g 0/0/0
ip ad 192.168.1.1 24
int g 0/0/1
ip ad 172.16.1.1 24
int g 0/0/2
ip ad 100.1.1.1 24
Q

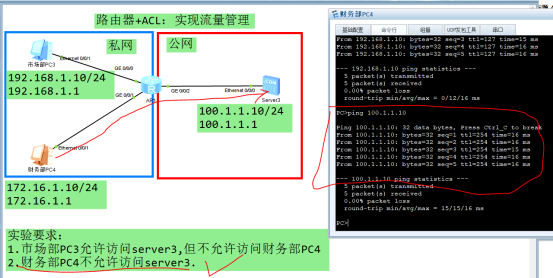

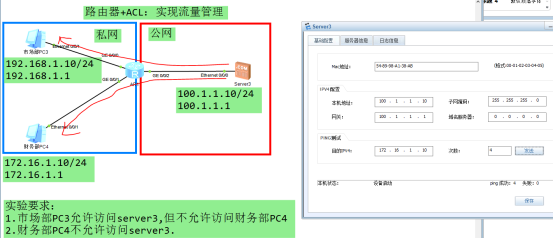

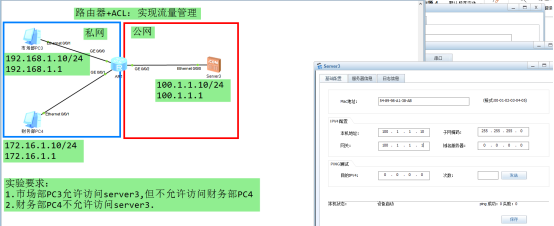

测试网络连通性（全网都是通的）

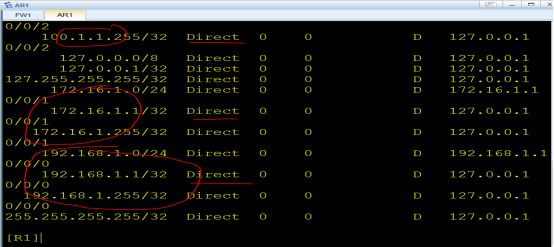

路由器默认允许表中有表项的终端之间都能通信
但是又不符合实验要求，所以需要通过ACL进行流量控制

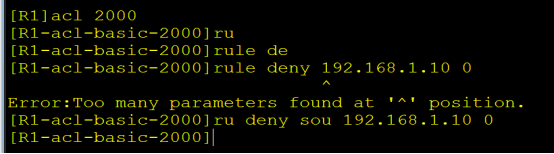

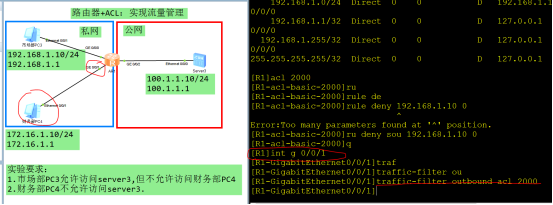

2.配置ACL （选择ACL的类型；配置规则【拒绝】；应用规则到指定接口上）
接口的选择要进行仔细判断；（采用就近原则）

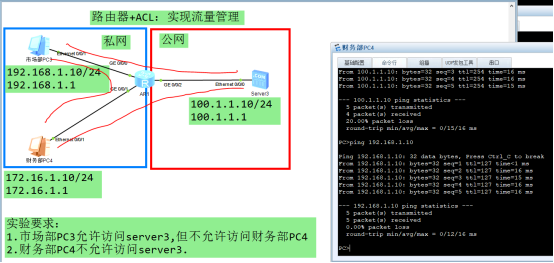

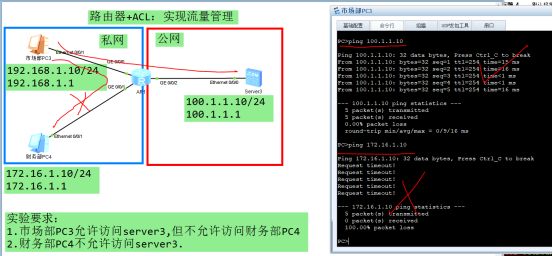

测试网络连通性：
实验成功
财务部PC4当前能访问server3

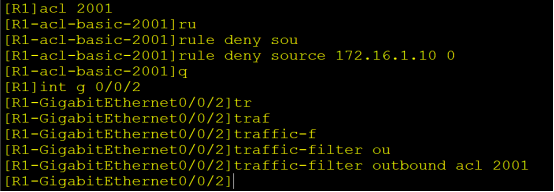

再配一个ACL ，用于限制流量

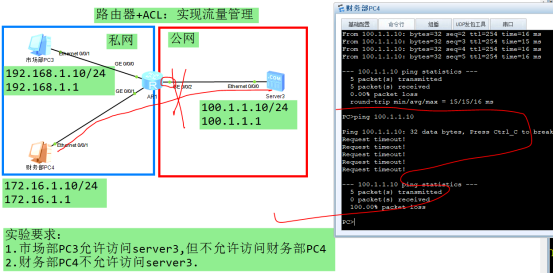

测试实验效果：
实验完成
