TCP、IP和TFTP协议

一、常见协议头分析

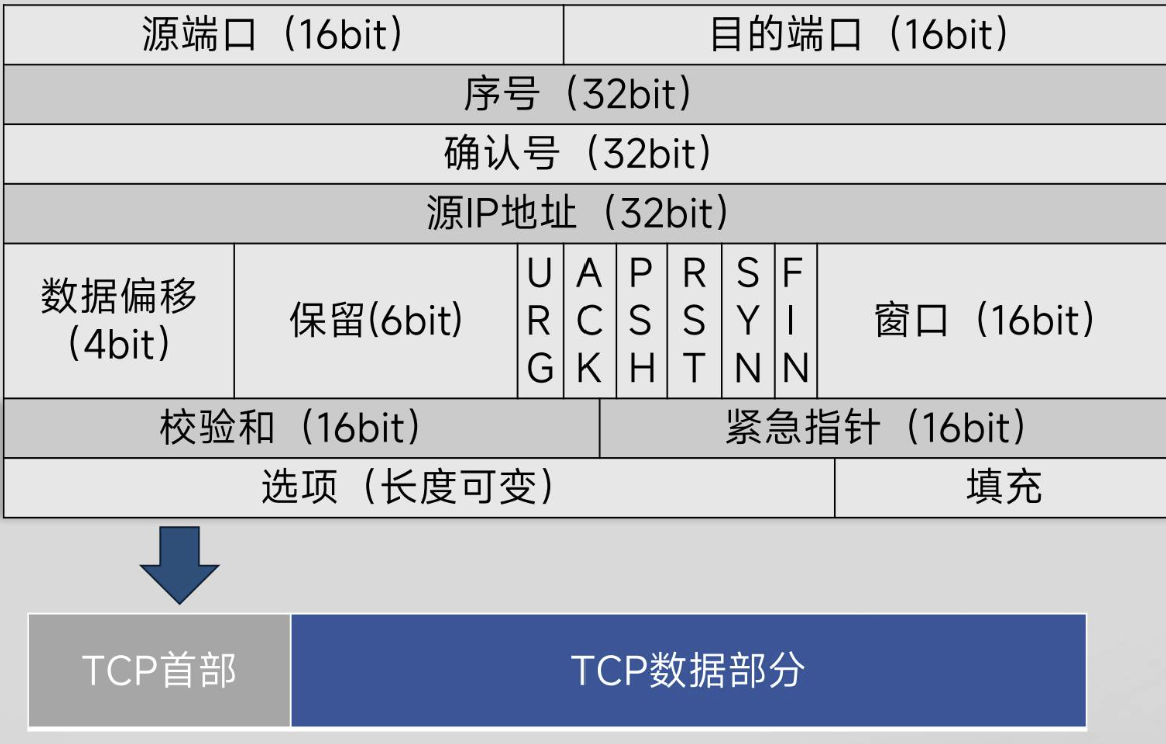

1.1 TCP首部

字段	作用
源端口	发送端应用程序的端口号，用于接收方回传数据时定位发送方进程
目的端口	接收端应用程序的端口号，用于定位数据要交给哪个进程
序号	标识发送数据的字节流编号，用于数据重组、确认和重传
确认号	期望收到的下一个字节序号，表示之前的数据已成功接收
源IP地址	发送端的IP地址，在网络层标识数据包来源
数据偏移	表示TCP首部的长度（以4字节为单位），用于定位数据部分的起始位置
保留	预留字段，供未来使用，目前必须置为0
URG	紧急指针标志位，为1时表示紧急指针有效
ACK	确认标志位 ，为1时确认号字段有效（连接建立后必须为1）
PSH	推送标志位，为1时要求接收方尽快将数据交给应用层
RST	复位标志位，为1时表示连接出现异常，强制断开
SYN	同步标志位 ，为1时表示请求建立连接（三次握手中的同步序号）
FIN	结束标志位 ，为1时表示发送方数据已发送完毕，请求断开连接
窗口	告知对方自己的接收缓冲区剩余大小，用于流量控制，防止发送方发送过快
校验和	对整个TCP报文段（首部+数据）进行校验，检测传输错误
紧急指针	指向紧急数据的末尾位置（与序号字段配合使用），仅在URG=1时有效
选项	可选字段，如最大报文段长度（MSS）、窗口扩大因子、时间戳等
填充	用于保证TCP首部是4字节的整数倍（数据偏移字段的单位）
TCP数据部分	上层应用协议（如HTTP、FTP）的实际数据内容

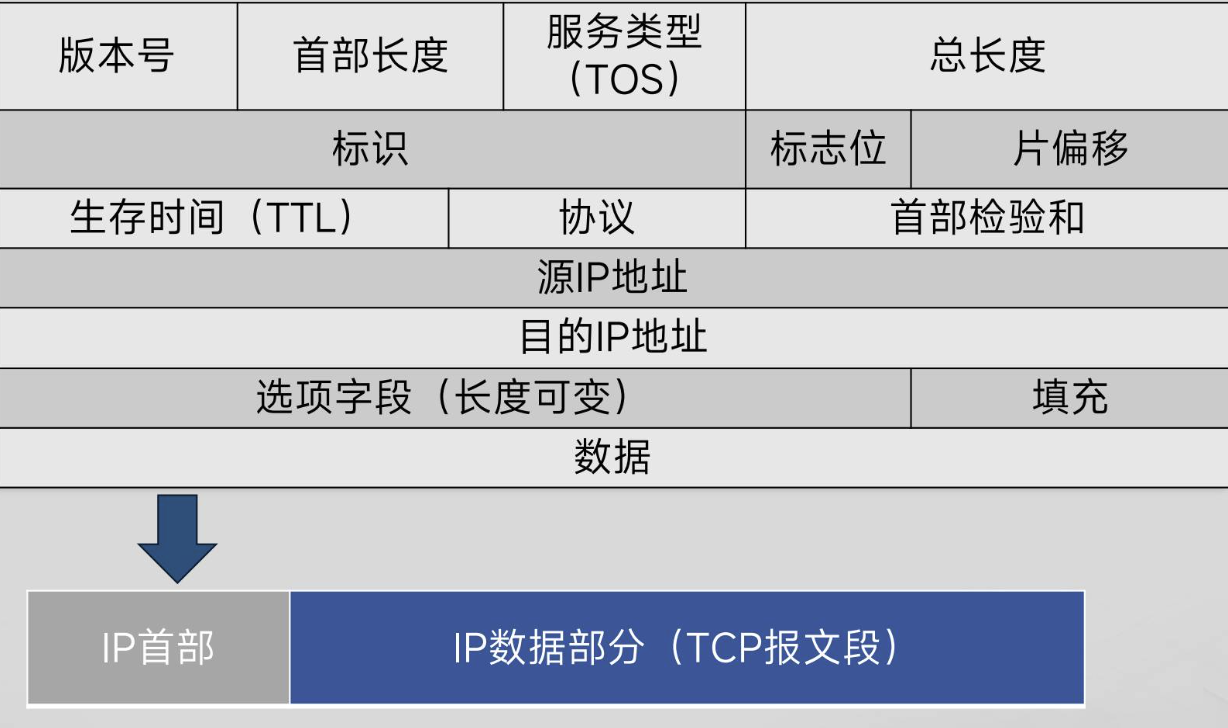

1.2 IP首部

字段	长度	功能
版本号	4bit	标识 IP 版本（IPv4=4，IPv6=6）
首部长度	4bit	IP 头部的长度（单位：4字节，最小5=20字节，最大15=60字节）
服务类型（TOS）	8bit	定义优先级、延迟、吞吐量；现用于区分服务（DSCP） 标记流量类别（如视频、语音优先级）
总长度	16bit	整个 IP 数据包总长度（头部+数据），最大 65535 字节 超过MTU时需要分片
标识	16bit	唯一标识一个数据包，同一数据包的不同分片共享相同标识 便于重组
标志	3bit	第一位保留为0； 第二位禁止分片（1=不分片，超过MTU则丢弃）； 第三位更多分片（1=后续还有分片，0=最后一个分片）
片偏移	13bit	指示当前分片在原始数据包中的位置（单位：8字节）
生存时间（TTL）	8bit	防止数据包无限循环，每经过一个路由器减1 TTL=0时丢弃并发送 ICMP 超时消息
协议	8bit	标识上层协议：6=TCP，17=UDP，1=ICMP
首部检验和	16bit	仅校验头部数据完整性，不包括数据部分
源IP地址	32bit	发送方的 IPv4 地址
目的IP地址	32bit	接收方的 IPv4 地址
选项字段	可变（最多40字节）	扩展功能（如记录路由、时间戳），较少使用
填充	可变	确保头部长度为4字节的整数倍
数据	可变	上层协议数据（TCP段、UDP数据报等）

版本号到目的IP地址总共占20字节

IP分片的原因 ：当IP数据报的大小超过网络链路所允许的MTU （最大传输单元）时，数据报会被拆分成多个较小的片段进行传输，接收端再重新组装。这是为了适应底层网络的物理限制，而不是为了提高效率（实际上分片会降低效率）

IP数据报的分片和重组都是由网络层（IP协议）完成的，发送端分片，接收端组装完成后才交给传输层。

位置	分片	重组
源主机	✅ 需要时进行分片	❌ 不重组
中间路由器	✅ 如果需要（收到大于出接口 MTU 的数据报）可再次分片	❌ 不重组（只转发分片）
目标主机	❌ 不分片	✅ 负责重组所有分片

原因	说明
降低路由器负担	路由器只负责快速转发，不处理复杂的重组逻辑
分片可能走不同路径	同一数据报的不同分片可能经过不同路由器到达目标，中间路由器无法收到全部分片
端到端原则	复杂功能放在边缘（主机），核心（路由器）保持简单

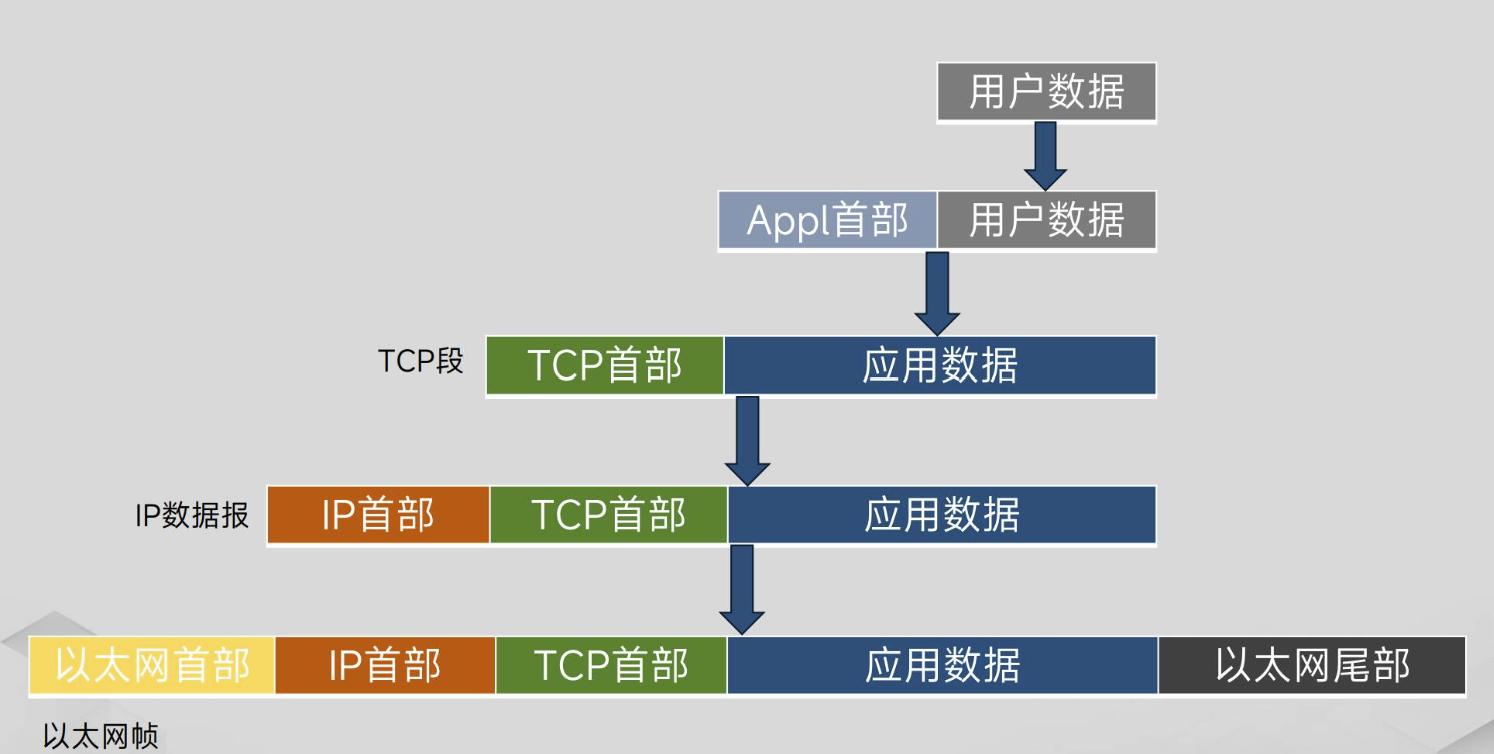

1.3 TCP/IP协议数据封装过程

层级	数据单元	作用
应用层	用户数据	应用程序实际要发送的原始数据（如 HTTP 请求、文件内容等）
应用层	Appl首部	应用层协议添加的头部信息（如 HTTP 头、FTP 命令等），用于应用层解析
传输层	TCP段	将应用数据加上 TCP 首部封装成段，负责端到端的可靠传输、流量控制、顺序保证
传输层	TCP首部	包含源端口、目的端口、序号、确认号、标志位等，用于建立连接、确认、重传等机制
网络层	IP数据报	将 TCP 段加上 IP 首部封装成数据报，负责跨网络的寻址和路由转发
网络层	IP首部	包含源 IP、目的 IP、TTL、协议类型等，用于网络层路由选择和数据报转发
数据链路层	以太网帧	将 IP 数据报加上以太网首部和尾部封装成帧，负责同一网络内的物理传输
数据链路层	以太网首部	包含目的 MAC 地址、源 MAC 地址、帧类型等，用于局域网内标识设备
数据链路层	以太网尾部	通常包含帧校验序列（FCS），用于检测数据在传输过程中是否出错

二、wireshark抓包工具

项目	内容
解析数据包的作用	将网络中抓取的二进制原始数据包，按照 TCP/IP 协议栈逐层拆解，还原成人类可读的协议字段（如源IP、目的端口、标志位等），帮助分析网络通信细节。
常见使用场景	① 网络故障排查（如连接失败、丢包、延迟高） ② 协议分析与学习（观察 TCP 三次握手、HTTP 请求响应过程） ③ 网络安全分析（检测异常流量、恶意攻击、数据泄露） ④ 应用性能调试（分析 API 响应慢、重传过多等问题） ⑤ 开发调试网络程序（验证自己写的 socket 程序收发数据是否正确）
一句话总结	Wireshark 解析包就是把网络上的"天书"翻译成"人话"，用于排查网络问题、学习协议和调试程序。

win连接的是WLAN，linux是Loopback

三、TCP粘包问题及解决方案

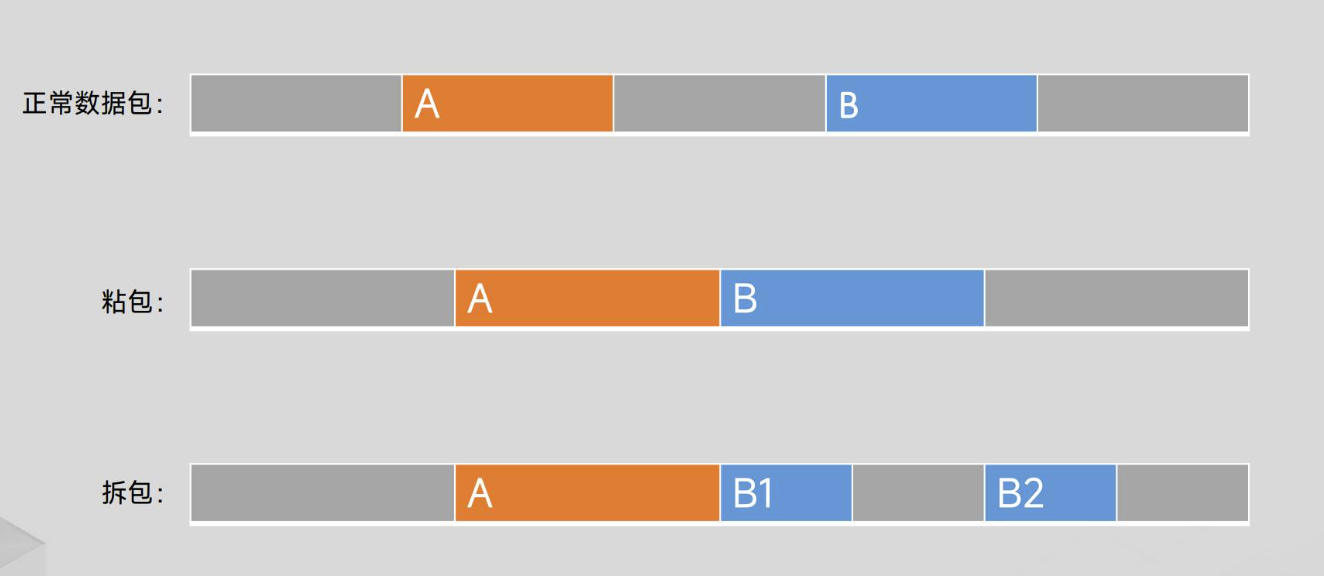

3.1 粘包介绍

类型	现象	原因
正常包	发送一次，接收端一次收到完整的一条消息	数据大小合适，发送和接收时机匹配
粘包	发送多次，接收端一次收到了多条消息粘在一起	发送端多次小数据发送，接收缓冲区积累后一次性读取；或 Nagle 算法合并小包
拆包	发送一次，接收端分多次才收到完整消息	发送的数据大于接收缓冲区大小；或 TCP 分段传输（MSS 限制）

3.2 TCP粘包问题原因

分类	具体原因	说明
TCP协议特性	面向字节流	TCP 没有消息边界，数据像流水一样传输，不保留发送时的消息分隔 (根本原因)
	缓冲区机制	发送方和接收方都有缓冲区，数据在缓冲区中积累，可能导致多条消息合并或拆分
发送方行为	数据写入方式	多次小数据写入，可能被合并成一个 TCP 段发送
	Nagle 算法	为减少小包数量，延迟发送并合并多个小数据包（默认开启）
接收方行为	读取粒度	应用程序一次 recv 读取的数据长度可能与发送长度不一致，可能读多或读少
	缓冲区读取	接收缓冲区有数据时，应用程序可能一次读完所有积压的数据，导致粘包
网络传输因素	分片与重组	IP 层可能对大数据包分片传输，接收端再重组，导致应用层看到的数据边界变化
	MTU/MSS 限制	当发送数据超过 MSS，TCP 会自动分段，导致一条消息被拆成多个包发送

3.3 MTU与MSS

对比项	MTU	MSS
定义	网络接口层所能传输的最大数据包大小 （包含 IP 首部 + TCP 首部 + 数据）	TCP 数据段中数据部分的最大大小 （不含 TCP 首部和 IP 首部）
所在层级	网络接口层 / IP 层	传输层（TCP）
典型值	以太网中通常为 1500 字节	通常为 1460 字节（1500 - 20 IP首部 - 20 TCP首部）
计算关系	MSS = MTU - IP首部大小 - TCP首部大小
作用	限制单个网络帧能携带的总数据量	限制 TCP 段中数据部分的最大大小
双方协商	由网络链路决定，通常无需协商	TCP 三次握手时双方协商，取较小值
超出后果	需要 IP 分片，降低传输效率	超出 MSS 的数据会被 TCP 分段

3.4 解决办法

方法	定义方式	实现原理
1. 固定长度法	每个消息的字节长度固定（如 128 字节）	发送端每次发送固定大小数据，接收端每次读取固定大小；不足时用 \0 或空格填充补位
2. 分隔符法	在每个消息末尾添加特定分隔符（如 \n 或 \r\n）	发送端在消息结尾加分隔符，接收端逐个字节读取，遇到分隔符则认为一条消息结束
3. 头部声明长度法	消息头部固定字节（通常 4 字节）存储消息体的长度	发送端先发送 4 字节长度值（网络字节序），再发送消息体；接收端先读 4 字节获取长度，再按长度读取消息体

方法	优点	缺点
固定长度法	实现简单，效率高	浪费空间（短消息填充多余字节），灵活性差
分隔符法	灵活，节省空间	需要遍历查找分隔符，效率较低；消息内部不能出现分隔符（需转义）
头部声明长度法	灵活、高效、无空间浪费	实现稍复杂，需处理字节序和粘包问题

四、TFTP协议

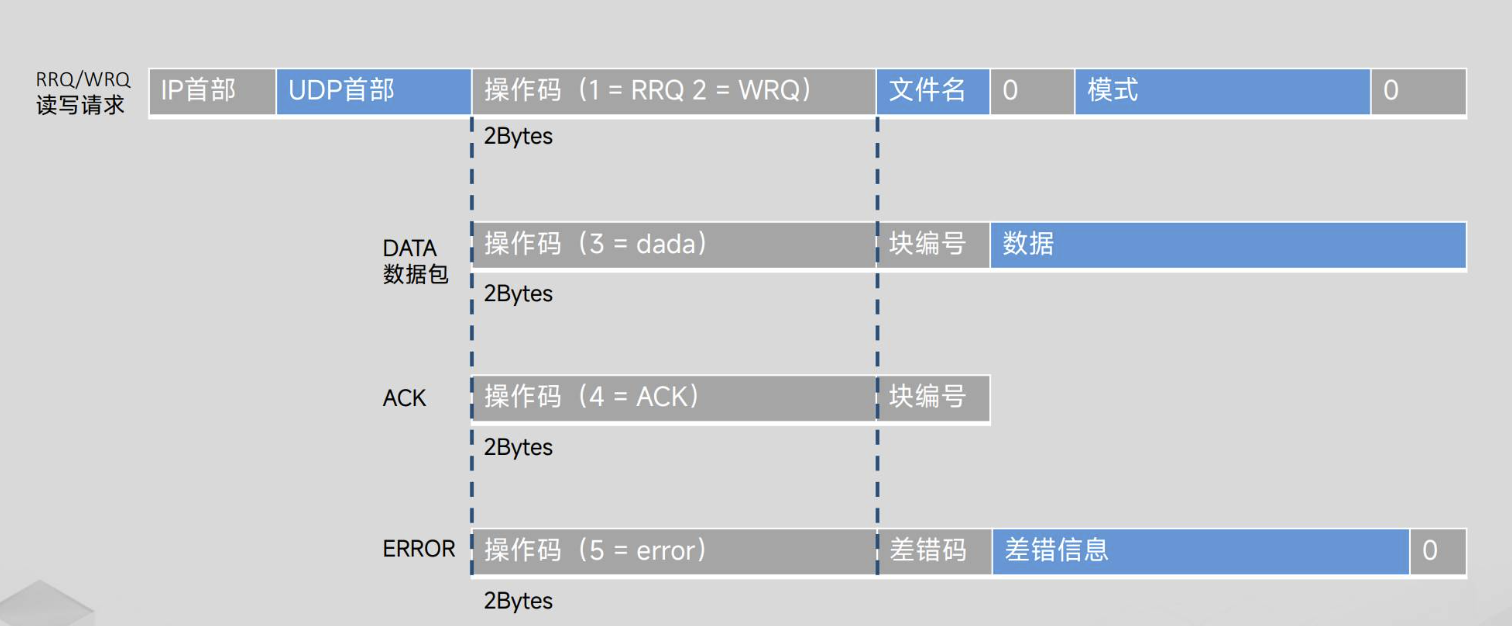

4.1 TFTP协议格式

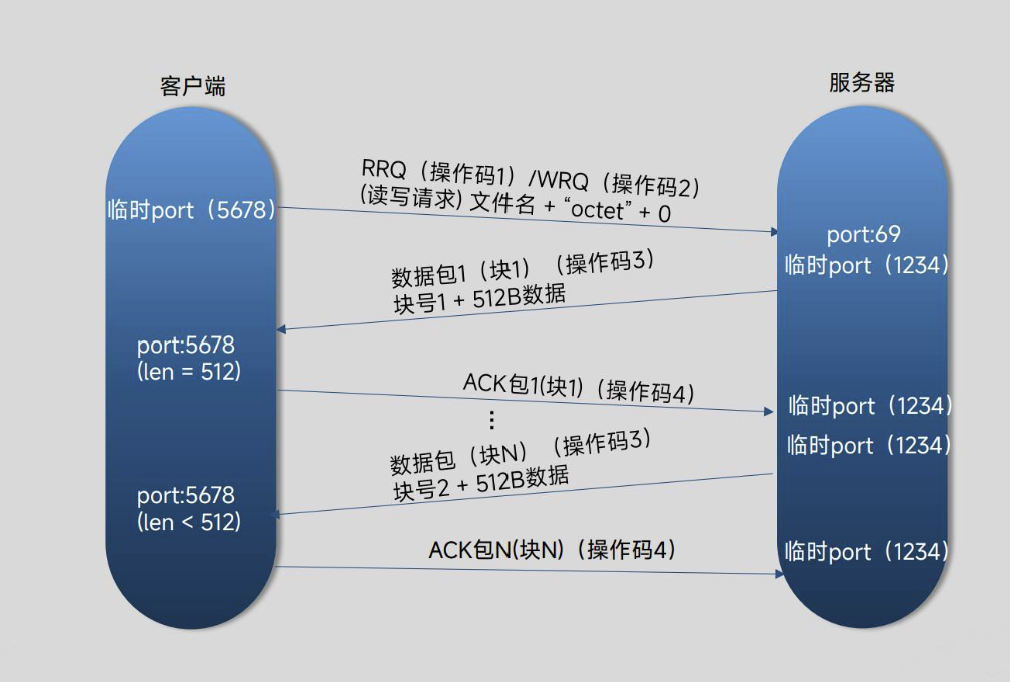

4.2 TFTP通讯流程
