衡山派D133EBS入门笔记

0、前言与环境搭建

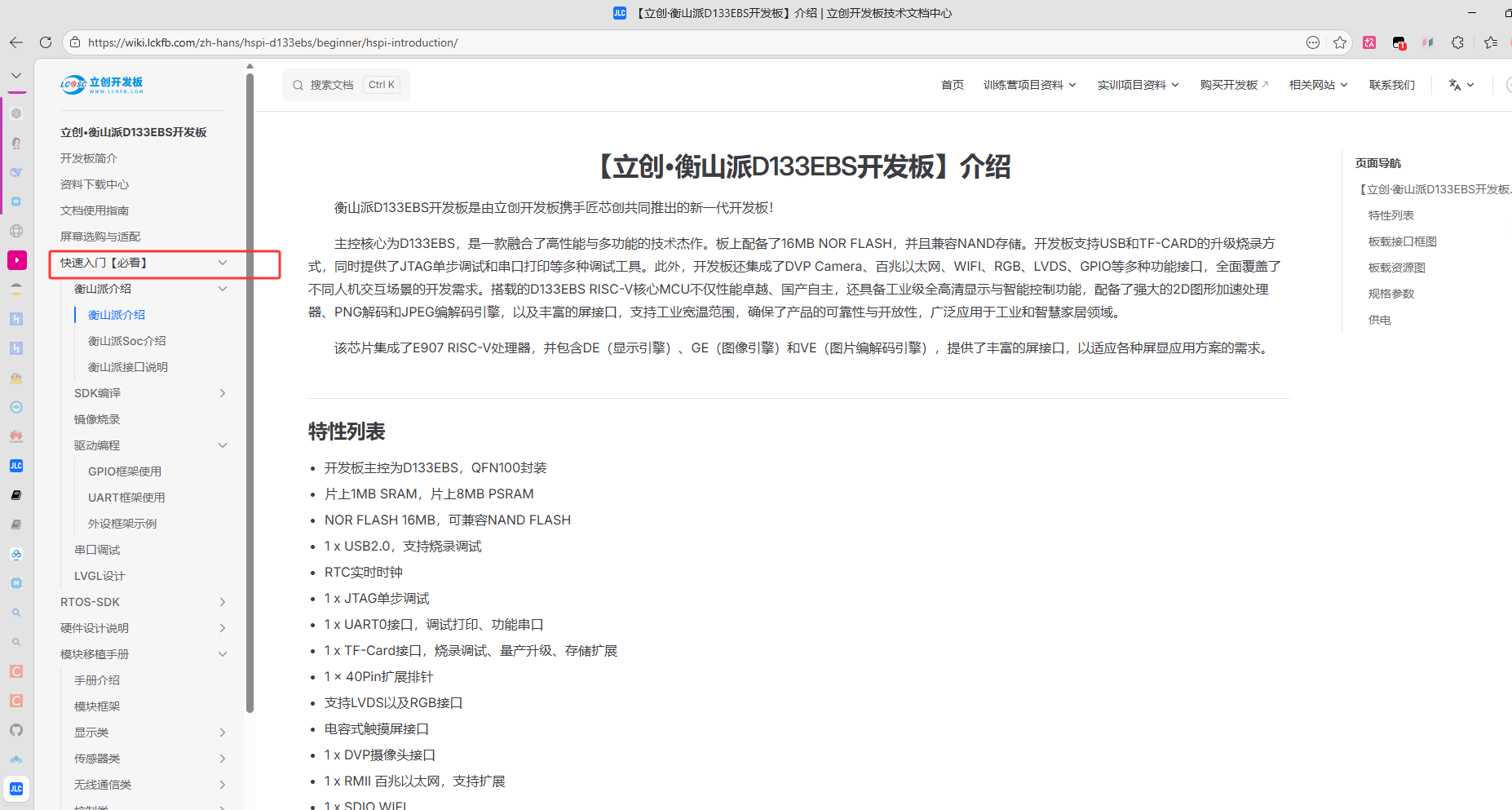

首先学习的话我们肯定是先去官方看看有没有官方文档，文档连接：【衡山派介绍】 | 立创开发板技术文档中心

那么既然官方有文档那我们就可以跟着官方的文档的学习

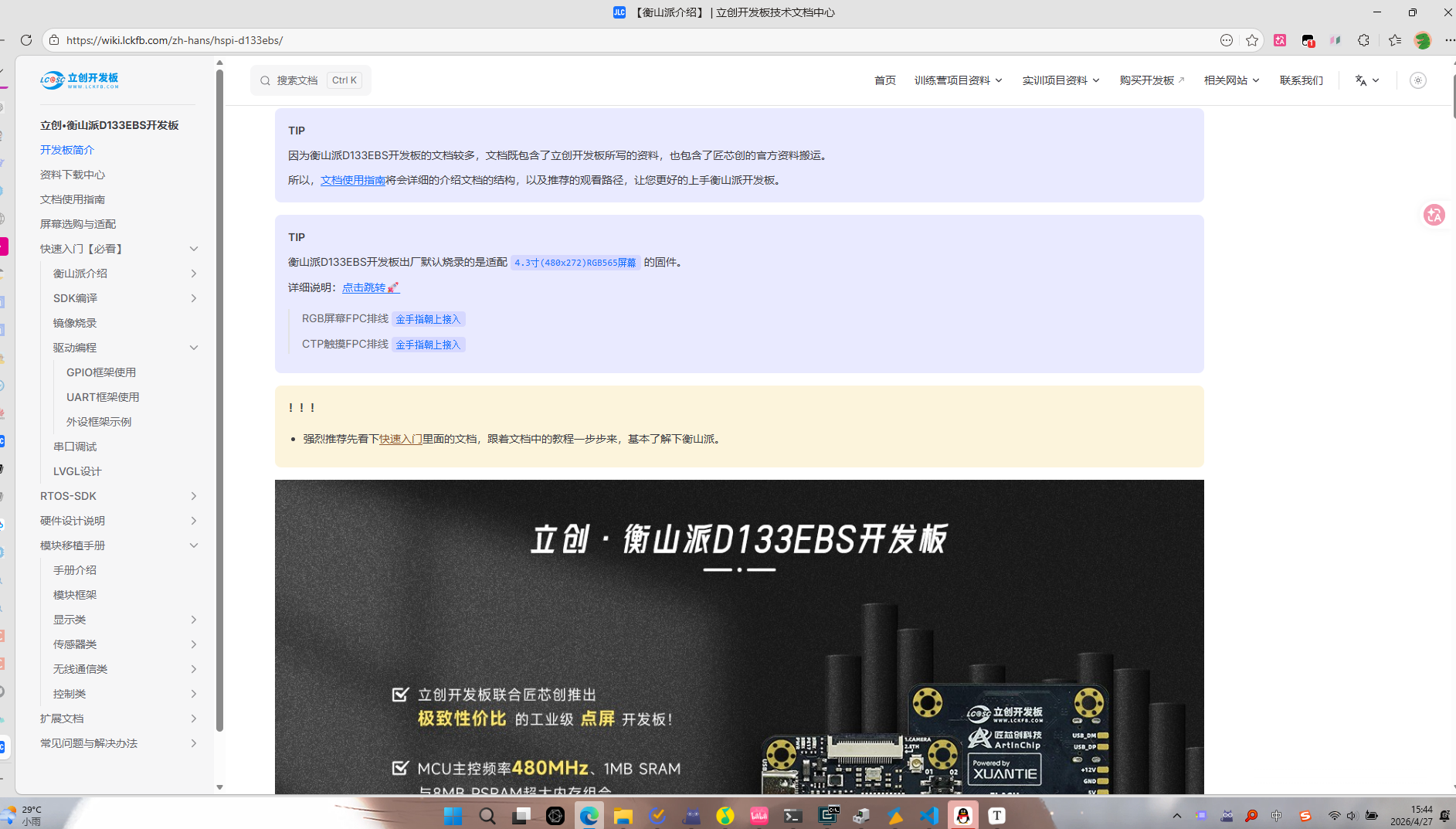

然后我们直接从这个快速入门开始看

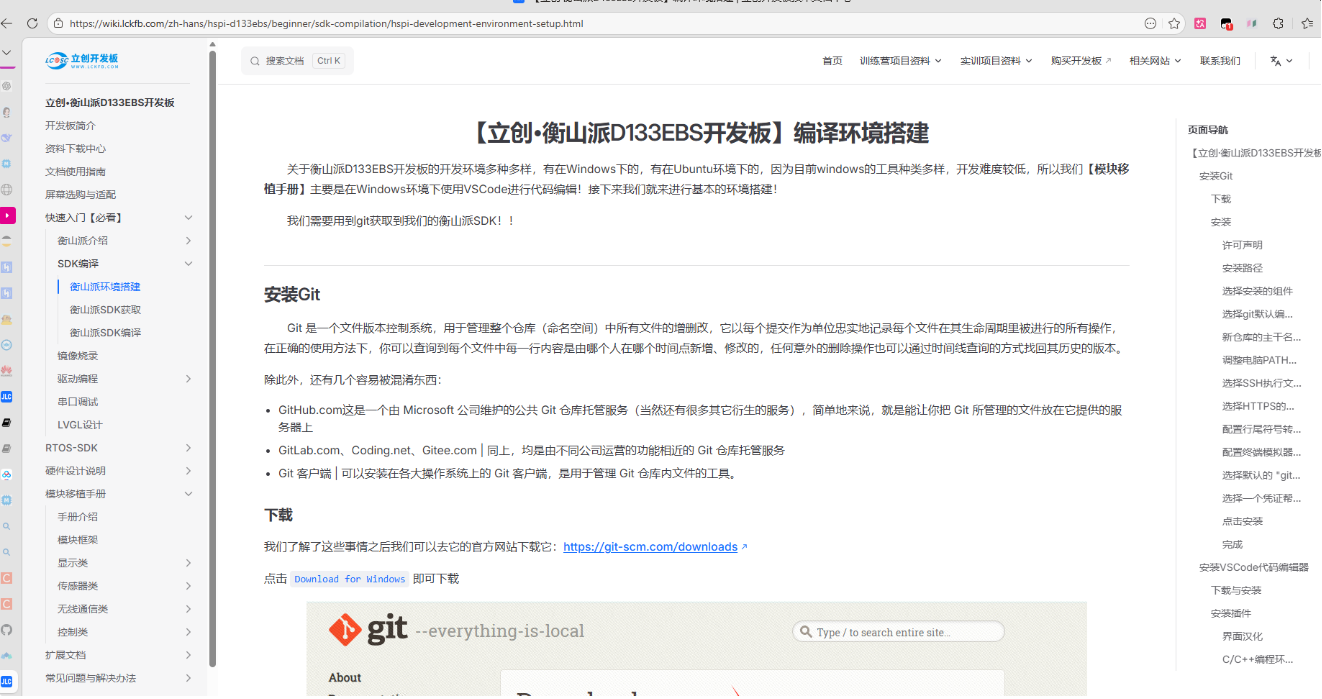

然后是环境搭建

前面这些官方文档写的都很详细，所以没什么注意的，然后注意要烧录镜像时

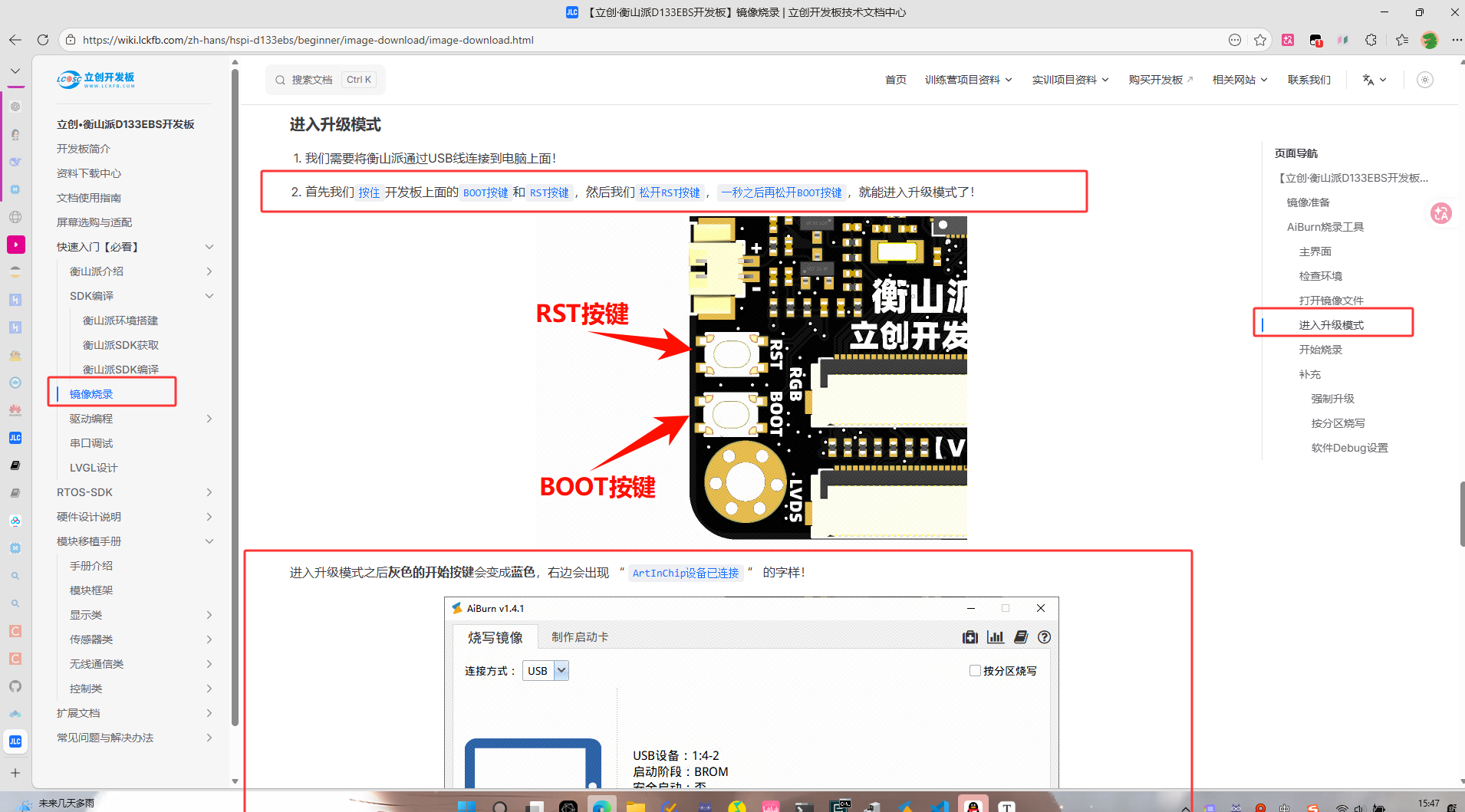

如果你按照他说的那样按住开发板上面的BOOT按键和RST按键，然后我们松开RST按键，一秒之后再松开BOOT按键 没有进入升级模式，可以换个数据线试试，有可能是数据线的问题，我就是数据线的问题。

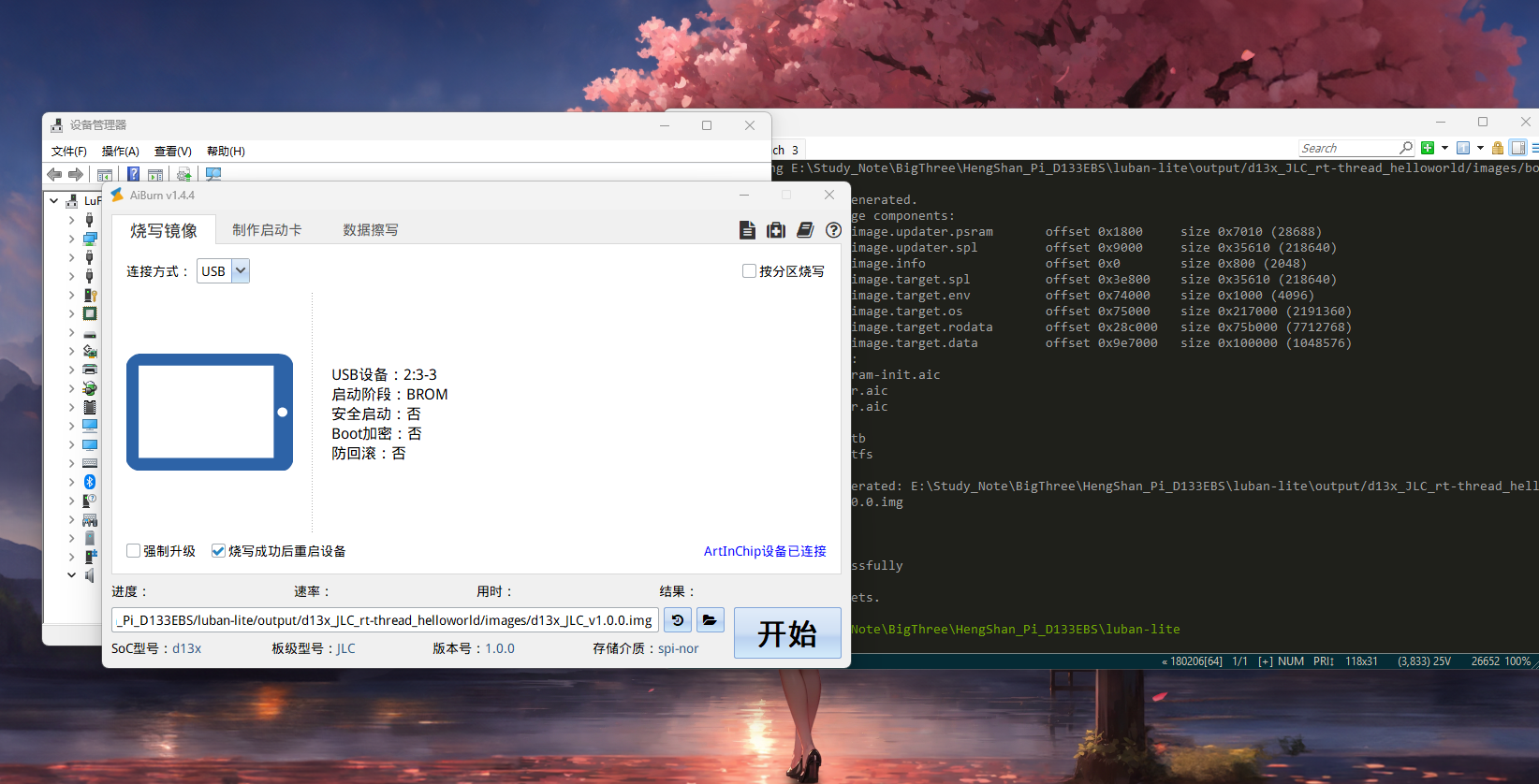

然后看到变蓝就可以点击开始然后烧录了

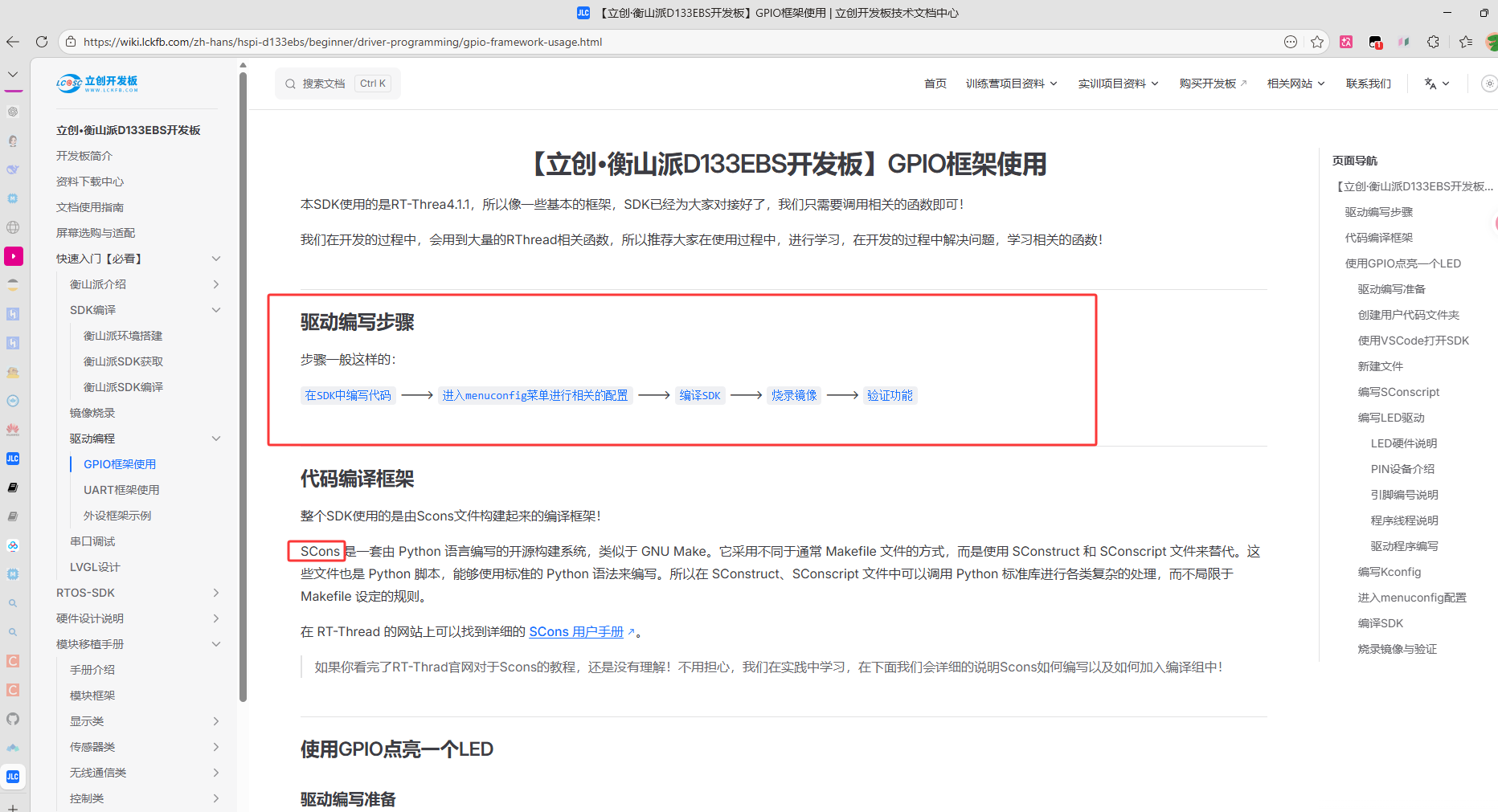

然后我们开始进军驱动

然后我们看到了一个陌生的东西Scons，

他让我们去RT-Thread的官网上阅读，链接如下：

SCons

但是感觉还是有点晦涩，所以我让codex去阅读然后给我讲

codex的讲解如下，讲得还是很好的，可以阅读一下

Scons

1. SCons 是什么

SCons 是一种构建系统（Build System），不是编译器本身。

它的作用是：

决定要编译哪些源码

决定使用哪个编译器

决定使用哪些编译参数、头文件路径、宏定义

组织编译、链接、打包的整个流程

最终生成可以运行或烧录到开发板上的文件

可以把它理解成：

gcc / arm-none-eabi-gcc：真正干活的工人
SCons：负责指挥整个编译流程的工头
SConstruct / SConscript / rtconfig.py：编译规则和配置文件

一句话总结：

SCons 不是编译器，而是"管理编译器怎么工作"的构建系统。

2. 什么叫"构建"

很多初学者容易把"构建"和"编译"混为一谈。

其实更准确地说：

编译：把 .c、.cpp 等源码文件变成 .o 目标文件

链接：把多个 .o 文件和库文件组合起来，生成完整程序

打包/转换：把程序转换成适合烧录或运行的格式

所以"构建"通常包含：

选择配置

编译源码

链接程序

生成镜像

有时还会生成 IDE 工程文件

嵌入式中常见输出文件：

.o：目标文件

.a：静态库

.elf：可执行映像，通常带调试符号

.bin：纯二进制文件

.hex：十六进制格式镜像

.img：烧录镜像

一句话总结：

构建不只是"把代码编译一下"，而是把源码一步步变成最终可运行、可烧录的产物。

3. 为什么 RT-Thread 使用 SCons

RT-Thread 早期也使用 Make/Makefile 构建，后来逐渐引入了 SCons。

这么做的主要原因是：

Makefile 对初学者不够友好

Windows 下使用 Make 不太方便

SCons 使用 Python 风格脚本，逻辑更灵活

便于管理复杂工程和模块裁剪

你可以这样理解：

Makefile 更像传统规则表

SCons 更像可以编程的规则系统

4. 在 RT-Thread 工程里，几个核心文件分别是什么

4.1 `rtconfig.py`

作用：

配置工具链

指定编译器路径

配置编译参数、汇编参数、链接参数

它更像：

编译环境设置中心

常见内容包括：

CROSS_TOOL

EXEC_PATH

CFLAGS

AFLAGS

LFLAGS

如果以后出现下面这些问题，要优先怀疑它：

编译器找不到

工具链路径不对

链接参数异常

4.2 `SConstruct`

作用：

整个工程的顶层入口
scons 运行时首先会读取它

它更像：

工程的总控脚本

4.3 `SConscript`

作用：

管理各个目录、各个模块的构建规则
一个工程里往往会有很多个 SConscript

它更像：

每个子模块自己的施工单

例如：

drivers/SConscript
applications/SConscript
components/.../SConscript

4.4 `Kconfig`、`menuconfig`、`rtconfig.h`

虽然它们不属于 SCons 本体，但和 SCons 密切相关。

它们之间的关系是：

Kconfig 定义有哪些功能项可以选择

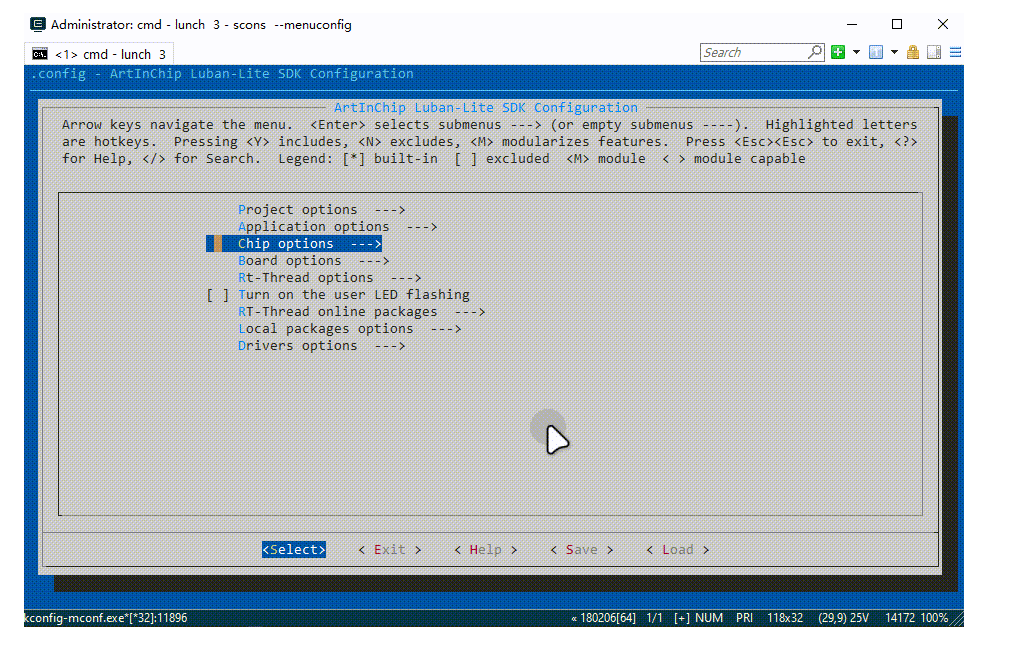

menuconfig 用菜单方式勾选功能
rtconfig.h 保存最终勾选结果，生成宏定义
SConscript 根据这些宏，决定哪些代码参与编译

一句话总结：

menuconfig 负责选功能，rtconfig.h 负责记结果，SConscript 负责按结果编代码。

5. SCons 的工作流程

运行 scons 之后，通常会发生这些事情：

读取顶层 SConstruct
继续读取各目录下的 SConscript
根据 rtconfig.py 确定编译工具链和参数
根据 rtconfig.h 判断启用了哪些功能
收集需要参与编译的源码文件
执行编译
执行链接
生成 .elf、.bin、.img 等最终产物

所以在终端里看到：

复制代码

 Reading SConscript files ...

它的意思就是：

SCons 正在读取工程中的构建规则文件。

6. 常用 SCons 命令

6.1 `scons`

最常用命令，直接编译工程。

特点：

初次构建时会全量编译
之后如果只改了少量文件，通常会增量编译

6.2 `scons -c`

作用：

清理编译生成的中间文件和目标文件

适合：

怀疑缓存导致编译异常
想重新全量编译

6.3 `scons --target=mdk5`

作用：

生成 Keil MDK5 工程文件

注意：

这不是编译固件
这是为 IDE 生成工程

类似还有：

scons --target=iar

6.4 `scons -j4`

作用：

并行编译，加快速度

说明：

4 表示同时使用 4 个任务
新手调错时不建议先开太高，否则报错信息不够清晰

6.5 `scons --verbose`

作用：

显示完整的编译命令

适合排查：

头文件路径问题
宏定义问题
编译参数问题

7. 文档中常见的 SCons 函数

下面这些函数在 SConscript 中经常能看到。

7.1 `GetCurrentDir()`

作用：

获取当前 SConscript 文件所在目录

可以理解成：

我现在这个模块所在的路径是什么

7.2 `Glob('*.c')`

作用：

可以理解成：

把当前目录里的所有 C 源文件都加入进来

这对 applications 目录很常见。

7.3 `Split("a.c b.c c.c")`

作用：

把一个字符串拆成文件列表

可以理解成：

手动指定要编译哪些源文件

7.4 `GetDepend('RT_USING_XXX')`

作用：

检查某个配置宏是否启用

可以理解成：

如果这个功能打开了，就把相关源码编进去

这是代码裁剪的关键。

7.5 `DefineGroup(...)`

作用：

定义一个代码分组或模块
指定这个模块有哪些源文件、依赖、头文件路径等

可以理解成：

建立一个可管理的代码模块

在生成 IDE 工程时，这个分组通常也会反映到工程结构里。

7.6 `SConscript(...)`

作用：

继续加载其他目录中的 SConscript

可以理解成：

告诉 SCons 去下一个模块继续读取规则

8. 一个最关键的思想：按配置裁剪代码

RT-Thread 很强调"可裁剪"。

这是什么意思？

就是：

功能开了，就编进去
功能没开，就不编进去

举个例子：

如果启用了串口功能
那么串口驱动文件就会参与编译
如果没启用，相关代码就不会进入最终程序

这背后的实现逻辑通常就是：

menuconfig 勾选功能
生成 rtconfig.h 中的宏
SConscript 通过 GetDepend(...) 判断
决定是否把对应源码加入编译

一句话总结：

SCons 帮助 RT-Thread 做到"只编需要的代码"。

9. 为什么 `applications` 目录对新手很友好

很多工程的 applications/SConscript 会直接写成类似下面的逻辑：

复制代码

 src = Glob('*.c')

这表示：

当前目录下所有 .c 文件都会自动参与编译

这对新手非常友好，因为你只要：

写一个自己的 test.c
放进 applications
重新执行 scons

通常它就会自动被编进去。

所以初学阶段可以这样理解：

applications 是最适合做实验和写自己代码的地方。

10. 添加应用代码和添加模块的区别

10.1 添加应用代码

方式：

直接把 .c 文件放进 applications

特点：

简单
快速
适合学习和小实验

10.2 添加模块

方式：

单独建立文件夹
自己写 SConscript
有时还会加 Kconfig

特点：

更规范
更适合中大型功能
可以按配置开关控制

你可以这样理解：

applications：临时实验台
独立模块：正式封装件

11. 把这些知识放回你的开发板场景

以衡山派 D133EBS 这类 SDK 为例，整体逻辑其实和 RT-Thread 文档讲的是同一类东西。

你已经看到的流程大致是：

运行 win_env.bat 进入厂商准备好的编译环境
执行 list 查看有哪些板级配置
选择配置例如：
复制代码
```
 lunch 3
```
或：
复制代码
```
 scons --apply-def=xxx_defconfig
```

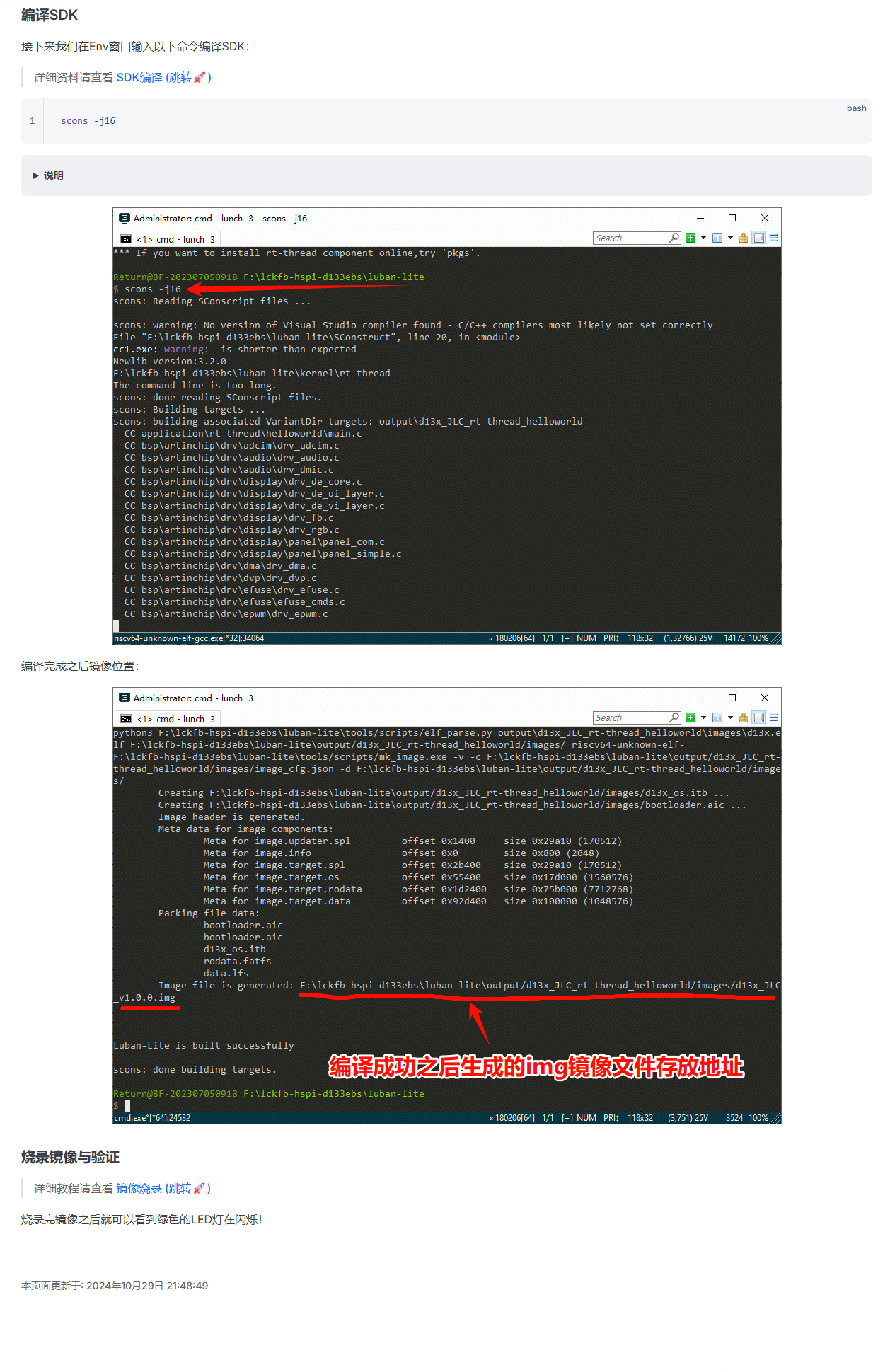

运行 scons 开始编译整个工程

也就是说，厂商 SDK 的这套命令，本质上也是围绕 SCons 工作的。

12. 初学者最容易混淆的几个点

12.1 SCons 是不是编译器？

不是。

SCons 只是组织构建流程，真正编译源码的是工具链里的编译器。

12.2 `scons` 和 `SConstruct` 是一回事吗？

不是。

scons：你在终端里运行的命令
SConstruct：这个命令启动后会读取的顶层规则文件

12.3 `SConstruct` 和 `SConscript` 有什么区别？

SConstruct：总入口
SConscript：子模块规则文件

可以理解成：

SConstruct 管总控
SConscript 管局部模块

12.4 `menuconfig` 和 SCons 谁负责"开关功能"？

menuconfig 负责让你选择
SCons 负责根据选择结果来决定编哪些代码

13. 学习 SCons 的推荐顺序

建议按这个顺序学：

第一步：先会用

会进入编译环境
会选择配置
会执行 scons
会看编译输出

第二步：看懂工程结构

认识 rtconfig.py
认识 SConstruct
认识 SConscript

第三步：理解代码裁剪

知道 Kconfig
知道 menuconfig
知道 rtconfig.h
知道 GetDepend(...)

第四步：开始自己改代码

在 applications 中增加自己的 .c 文件
重新编译并验证是否被编进去
再去看 SConscript 是怎么工作的

14. 新手版最终总结

如果只记住最重要的 5 句话，就记这 5 句：

SCons 是构建系统，不是编译器。
scons 运行时会读取 SConstruct 和 SConscript。
rtconfig.py 决定工具链和编译参数。
menuconfig -> rtconfig.h -> GetDepend() 决定哪些模块被编进去。
applications 是新手最适合放实验代码的地方。

15. 给自己的一个学习动作

为了真正学会，不建议只看概念。

最有效的练习方法是：

找到工程里的 applications 目录
新建一个最简单的 hello.c 或 test.c
重新执行 scons
观察它是否参与编译
再去看 applications/SConscript

当你亲手做完这一遍，SCons 对你来说就不再是抽象概念了。

16. 一句话收尾

SCons 的本质，就是根据配置和规则，把源码组织成最终可运行、可烧录程序的"总调度系统"。

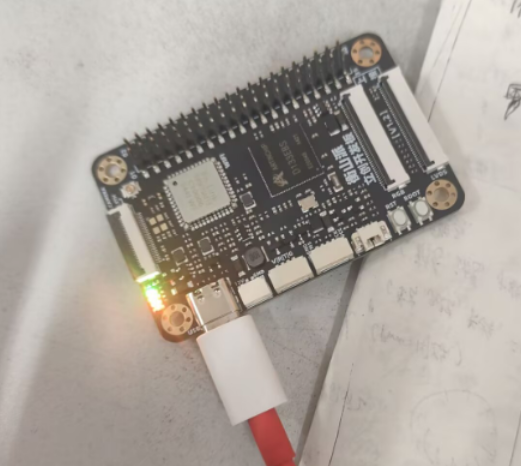

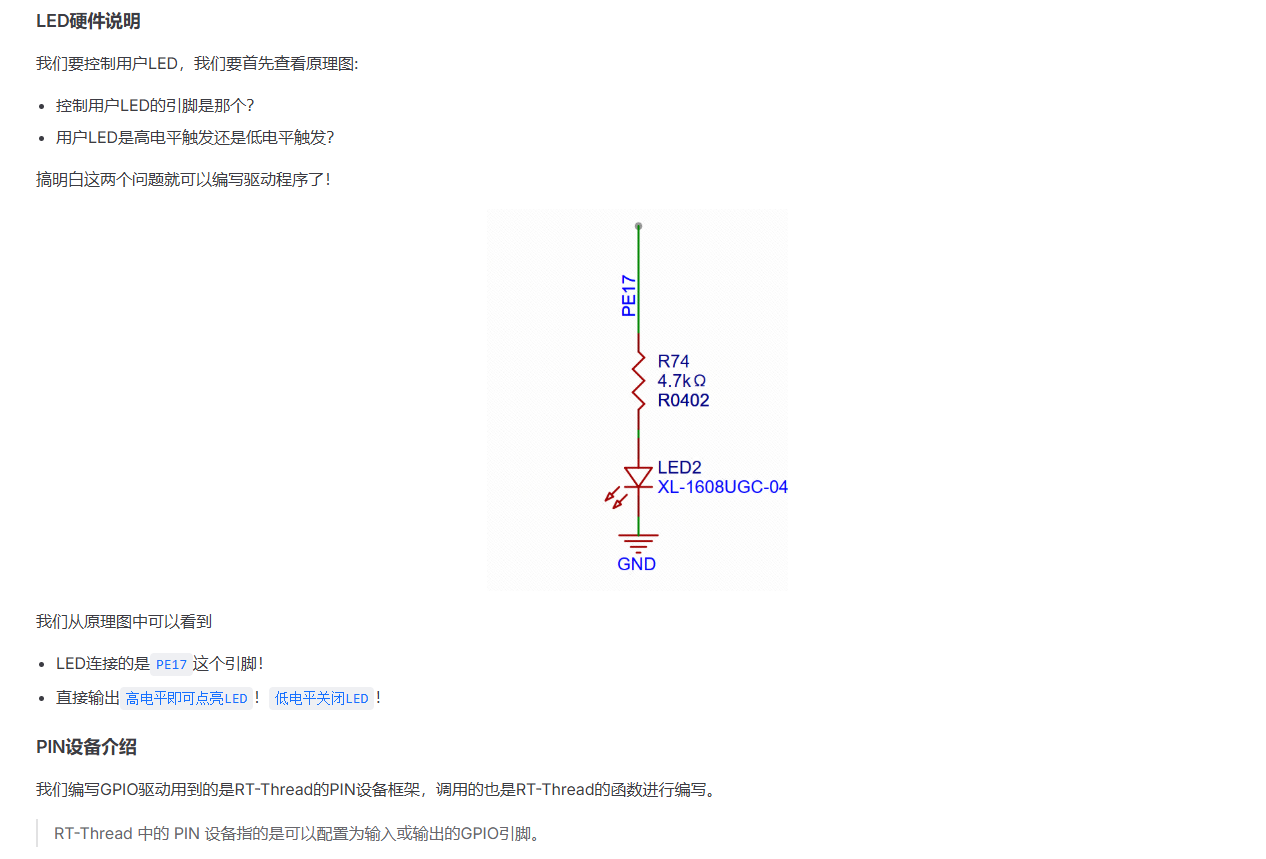

接下来让我们点亮第一个Led小灯

1、LED驱动编写

1.1、Sconscript文件

官方的文档让我们将以下代码粘贴进去

python 复制代码

 # 导入预定义的变量和函数
 Import('AIC_ROOT')  # 导入AIC_ROOT变量，通常用于表示项目根目录
 Import('rtconfig')  # 导入rtconfig变量，通常包含项目的配置信息

 # 导入Python模块
 import rtconfig  # 导入rtconfig模块，以便直接使用其中的配置
 from building import *  # 从building模块导入所有内容，可能包含自定义的构建函数和变量

 # 获取当前目录的路径
 cwd = GetCurrentDir()  # 获取当前SConscript文件所在的目录路径

 # 设置头文件搜索路径
 CPPPATH = [cwd]  # 将当前目录添加到编译器的头文件搜索路径中

 # 初始化源文件列表
 src = []  # 创建一个空列表，用于存放源文件

 # 如果在rtconfig中定义了USER_LED_ON，那么获取当前目录下所有的.c源文件，反之则不获取！
 if GetDepend('USER_LED_ON'):
     src = Glob(os.path.join(cwd, '*.c'))  # 使用Glob函数查找当前目录下所有的.c文件，并将它们添加到src列表中

 # 定义构建组
 group = DefineGroup('lckfb-user-led', src, depend = [''], CPPPATH = CPPPATH)
 # 创建一个名为'lckfb-user-led'的构建组，包含src列表中的所有源文件
 # depend参数指定了构建这个组之前需要先构建的其他组或目标，这里为空字符串，表示没有依赖
 # CPPPATH参数设置了头文件搜索路径，这里使用了前面定义的CPPPATH

 # 返回构建组，供上层SConscript文件或其他SConscript文件使用
 Return('group')  # 将定义的构建组作为返回值，这样其他SConscript文件可以引用这个组

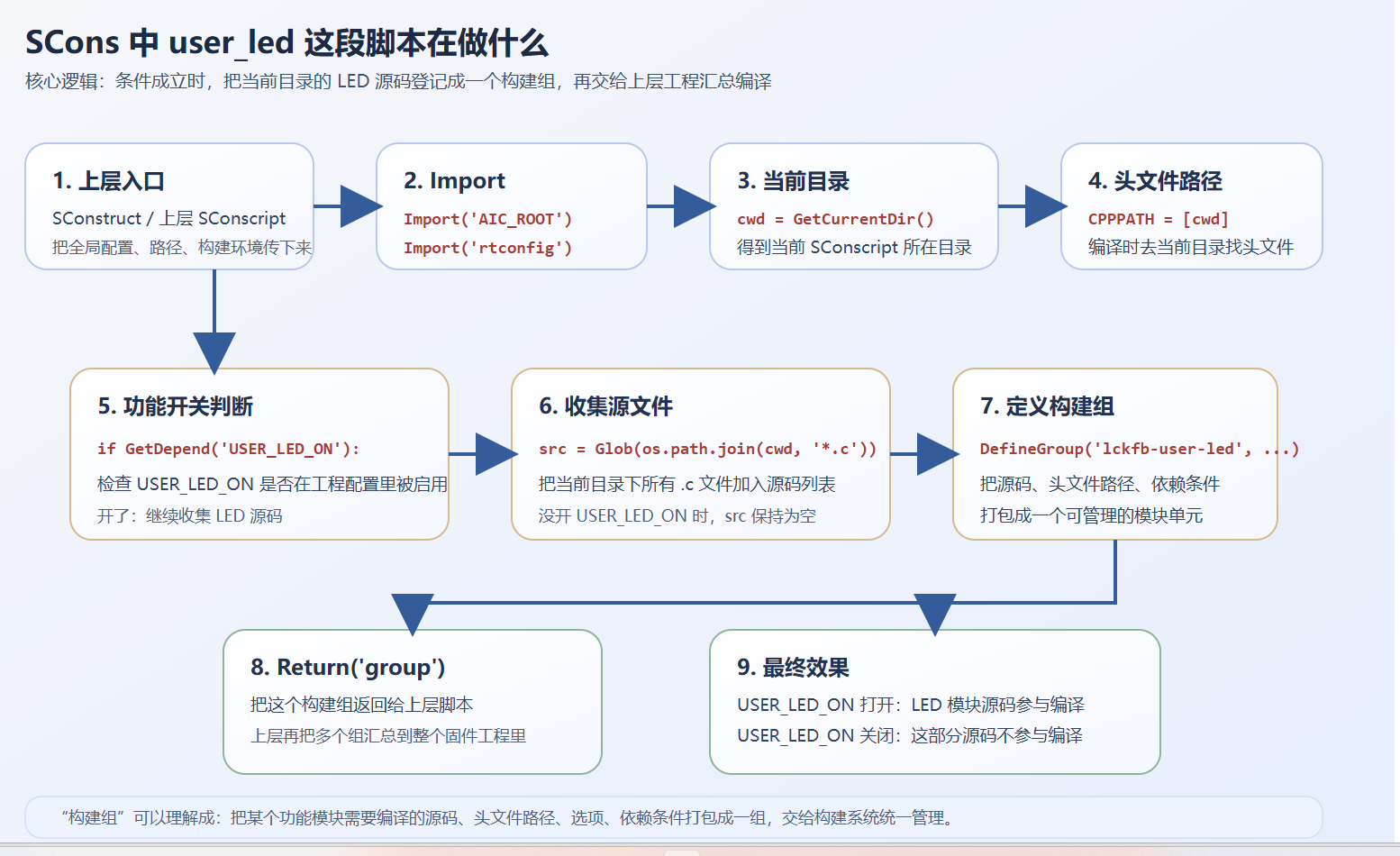

现在让我们来简单分析一下这个代码

这段 SConscript 的作用很简单，就是"如果打开了 USER_LED_ON 这个功能，就把当前目录下的 .c 文件加入工程里一起编译；然后把这一组源码和编译选项打包返回给上层构建系统"。

你可以把它理解成：

"这个目录里有一小块功能模块，满足条件时就编进去，不满足就不编。"

逐行解释

python 复制代码

   `Import('AIC_ROOT')`
   `Import('rtconfig')`

这两个不是 ++Python++ 的 import，而是 ++SCons++ 的 Import。意思是：从上一级 SConstruct 或别的构建脚本里，把已经定义好的变量拿进来用。

你可以把它理解成：

AIC_ROOT：工程根目录之类的全局变量
rtconfig：工程的配置变量

python 复制代码

   `import rtconfig`

这个才是 Python 真正的导入模块。也就是说：

Import('rtconfig') 是从 SCons 构建环境里拿变量
import rtconfig 是导入 Python 模块文件

这两个名字一样，但不是一回事。

python 复制代码

  from building import *

从 building 模块里导入构建辅助函数。像下面这些函数通常就是从这里来的：

GetCurrentDir()
GetDepend()
DefineGroup()

也就是说，这个脚本很多"构建动作"其实是靠 building.py 里封装好的函数完成的。

cwd = GetCurrentDir()

获取当前这个 SConscript 所在目录。

比如这个脚本在：

project/user_led/SConscript

那 cwd 大概率就是：

project/user_led

CPPPATH = [cwd]

设置头文件搜索路径。

意思是：编译这个模块时，编译器会去当前目录找头文件。 比如代码里写了：include "user_led.h"

编译器就能在当前目录里找到它。

src = []

先创建一个空的源文件列表。

意思是：默认先不加任何 .c 文件进去。

if GetDepend('USER_LED_ON'):

这是条件判断。

意思是：检查配置里有没有打开 USER_LED_ON 这个功能。如果开了，就执行下面这句；没开，就跳过。

你可以把 USER_LED_ON 理解成一个"开关"：

开：编译 LED 模块
关：不编译 LED 模块

python 复制代码

src = Glob(os.path.join(cwd, '*.c'))

如果 LED 功能打开了，就把当前目录下所有 .c 文件找出来，放进 src。

比如当前目录里有：

user_led.c led_drv.c led_test.c

那 src 最后就可能变成：

'user_led.c', 'led_drv.c', 'led_test.c'

Glob('*.c') 就是"按模式匹配文件"。

python 复制代码

group = DefineGroup('lckfb-user-led', src, depend=[''], CPPPATH=CPPPATH)

这是核心。

它的意思是：定义一个名字叫 lckfb-user-led 的"构建组"，这个组里包括：

src：这一组要编译的源文件

CPPPATH：这一组编译时用的头文件路径

depend：这一组依赖的条件或组件

构建组

那"构建组"到底是什么？

"构建组"不是 C 语言语法概念，也不是操作系统概念。它只是构建系统里的一个"逻辑分组"。

你可以把它理解成：

把某个功能模块相关的源码、头文件路径、宏、依赖条件，打包成一个单元，交给构建系统管理。

比如：

uart 是一个构建组

spi 是一个构建组

user_led 是一个构建组

每个组都描述一件事：

"我要编哪些文件，用哪些编译选项，在什么条件下参与编译。"

构建组有什么用

主要有 4 个作用：

把同一功能的文件归在一起 比如 LED 相关源码统一放一组，方便管理。
按条件决定编不编 比如 USER_LED_ON 打开才编，不打开就不编。
给这一组单独设置编译选项 比如单独设置头文件路径、宏定义、编译参数。
最后汇总到整个固件/程序里 上层脚本把各个组收集起来，最后一起链接成完整程序。

你可以把它类比成"施工队"

整个工程像盖一栋楼：

一个组负责电路
一个组负责水管
一个组负责门窗
一个组负责 LED

每个"构建组"就是一个小施工队，带着自己的材料和规则。最后总包把所有施工队的成果拼成一个完整工程。

depend=[''] 这里怎么看

这个写法有点奇怪，通常看项目封装方式。

一般 depend 表示这组的依赖条件，比如：

depend = ['USER_LED_ON']

表示只有开启 USER_LED_ON 时，这组才生效。

但你这里前面已经有了：

if GetDepend('USER_LED_ON'):

所以作者已经先手动判断过一次了。这样的话，depend=[''] 很可能只是"占位"或者表示"没有额外依赖"。

也就是说，真正控制是否加入源码的，是前面的 GetDepend('USER_LED_ON')。

Return('group') 是什么

这句也是 SCons 的机制。它的意思不是返回字符串 "group"，而是把变量 group 返回给调用这个 SConscript 的上层脚本。

"我这个目录的构建信息已经准备好了，你拿去汇总吧。"

整段脚本连起来翻译成人话

这段代码其实可以翻成一句非常直白的话：

先拿到工程配置和构建工具；再确定当前目录；把当前目录设成头文件搜索路径；如果 USER_LED_ON 功能被开启，就把当前目录下所有 .c 文件加入源码列表；然后把这些源码和编译选项定义成一个叫 lckfb-user-led 的构建组；最后把这个构建组返回给上层工程。

再给你一个最短版理解

这段脚本本质上就是：

如果启用了 LED 功能：编译当前目录下的 LED 源码否则：不编译然后把这部分模块注册到整个工程里

你没看懂的根本原因，通常是这几点混在一起了

Import 和 import 不是一回事
DefineGroup 不是 Python 自带函数，是项目自己封装的构建函数
"构建组"不是生成一个单独程序，而是"向总工程登记一批源码和选项"
Return('group') 不是普通 Python 函数返回值语义，而是 SCons 的变量导出机制

复制代码

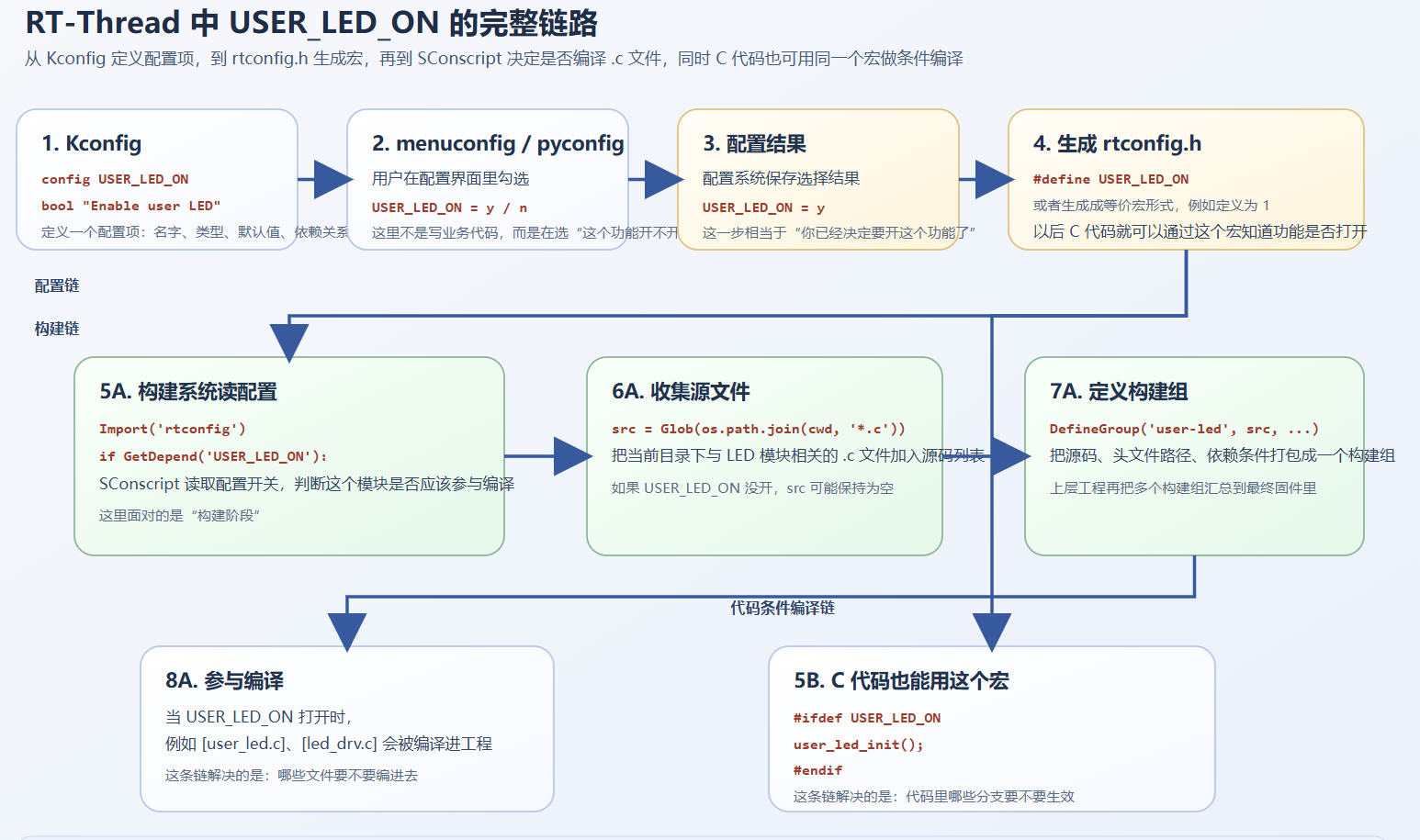

 Q：我想问一下“如果打开了 USER_LED_ON 这个功能   请问怎么看这个功能大没打开呢，这个是宏定义还是什么，是在别的代码文件里定义的吗

USER_LED_ON

关于 USER_LED_ON，它大概率是"配置开关"，常见表现有两层：

构建系统里的配置项 GetDepend('USER_LED_ON') 这一句通常不是直接去读某个 .c 文件，而是去读工程配置。也就是说，它先问一句：USER_LED_ON 这个选项在当前工程配置里是不是启用状态。
C 代码里的宏 很多嵌入式工程会把配置项再生成到头文件里，比如：

define USER_LED_ON

或者：

define USER_LED_ON 1

这样 C 文件里就可以写：

ifdef USER_LED_ON

所以它"通常最终会变成宏"，但 GetDepend('USER_LED_ON') 自己检查的首先是构建配置，不一定是直接查某个 C 宏。

你可以这样理解：

GetDepend('USER_LED_ON')：给 SCons/构建系统看的
define USER_LED_ON：给 C 编译器看的

很多项目里，这两者其实来自同一个配置源，只是分别服务于构建阶段和编译阶段。

最常见的定义位置有这些：

rtconfig.h

rtconfig.py

Kconfig

menuconfig 生成的配置文件

板级配置文件

某个 SConstruct / SConscript / building.py

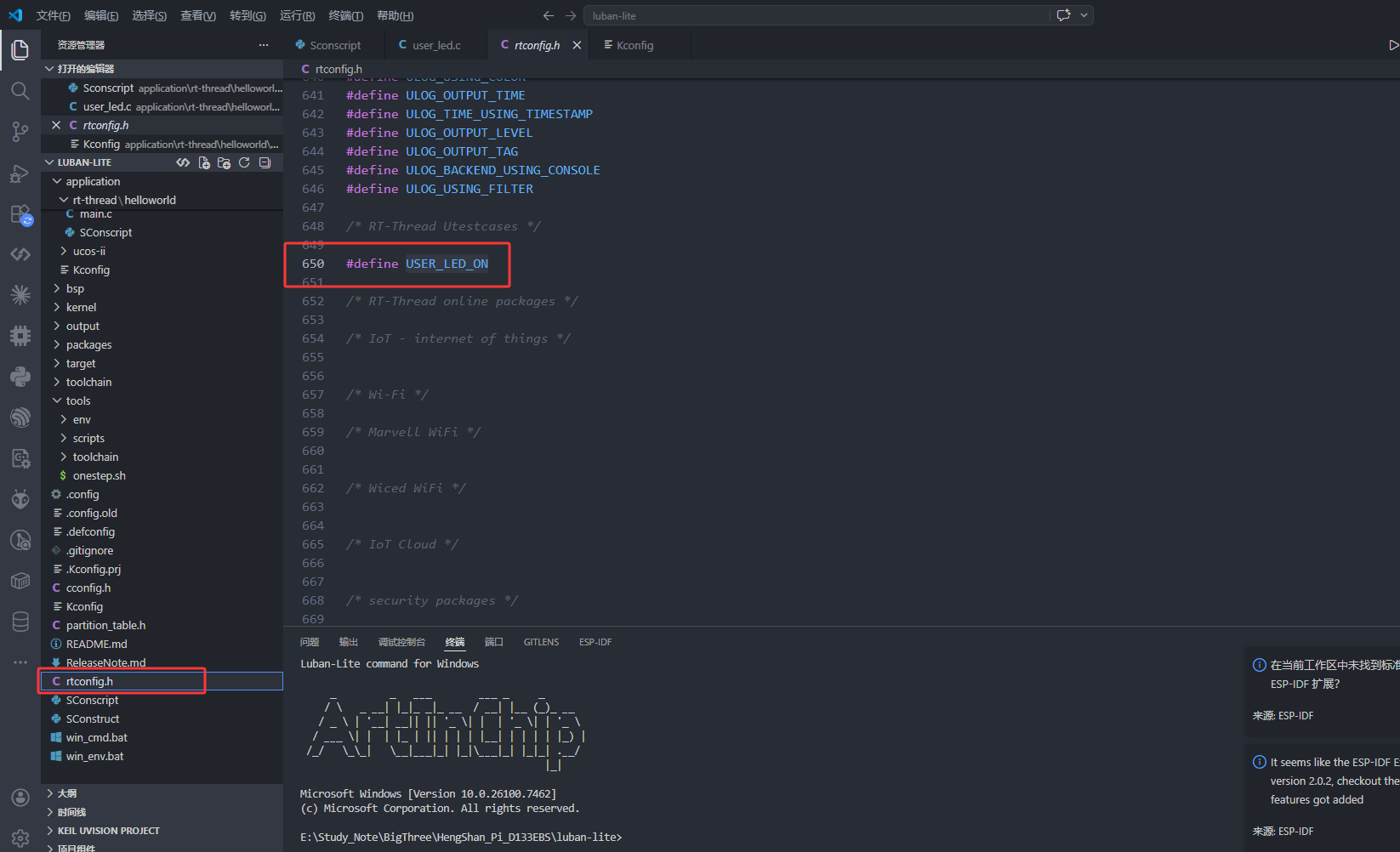

你要判断它有没有打开，最直接就是全局搜索 USER_LED_ON，重点看这几种写法：

python 复制代码

 define USER_LED_ON

 define USER_LED_ON 1

   GetDepend('USER_LED_ON')

   USER_LED_ON = True

   CONFIG_USER_LED_ON=y

然后官方文档让我们看看RT-Thread的关于Pin的官方文档

PIN设备

这里我为节省时间，直接把这个网址给ai，让ai帮我看看，然后总结出重点内容给我

我读了你给的这份 RT-Thread PIN 设备文档。把它压缩成一句话就是：

这篇文档在讲：RT-Thread 把 GPIO 封装成统一的 PIN 设备接口，你平时控制 LED、读取按键、配置上下拉、挂接外部中断，基本都靠这一套 API。

你看完后最该记住的重点

PIN 就是 RT-Thread 对 GPIO 的统一抽象。 你不用直接操作寄存器，通常通过 rt_pin_mode、rt_pin_write、rt_pin_read、rt_pin_attach_irq 这些接口来操作引脚。来源：官方编程指南第 13 章、API 参考 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf https://www.rt-thread.org/document/api/group__pin.html

RT-Thread 的"引脚编号"不等于芯片手册里的 PA0/PB3 这种名字。 文档特别强调：pin 参数传的是"RT-Thread 定义的引脚编号"，它由 BSP 驱动决定，和具体芯片相关。也就是说，PA15 不一定直接写成 15，你要先转成 RT-Thread 认的编号。常见两种方式：

STM32 BSP 里常用 GET_PIN(port, pin)，例如 GET_PIN(F, 9)

其他 BSP 需要去看 drv_gpio.c 里的映射表来源：编程指南 13.2.1 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf

使用 GPIO 的标准流程很固定：先确定编号，再设模式，再读写或挂中断。 最常见流程：

找到引脚编号

rt_pin_mode(pin, mode) 设置成输入/输出

输出引脚用 rt_pin_write(pin, value)

输入引脚用 rt_pin_read(pin)

如果是按键中断，先 rt_pin_attach_irq(...)，再 rt_pin_irq_enable(...) 这篇文档本质上就是围绕这几个步骤展开。来源：编程指南 13.2 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf

文档给了 5 种常用引脚模式。 你平时最常用的是这几个：

PIN_MODE_OUTPUT：普通输出，控制 LED、蜂鸣器最常见

PIN_MODE_INPUT：普通输入

PIN_MODE_INPUT_PULLUP：上拉输入，按键很常见

PIN_MODE_INPUT_PULLDOWN：下拉输入

PIN_MODE_OUTPUT_OD：开漏输出但文档也提醒了：具体芯片到底支持哪些模式，要看底层驱动实现，不是每块芯片都完全一样。来源：编程指南 13.2.2、API 参考 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf https://www.rt-thread.org/document/api/group__pin.html

中断部分是这篇文档的另一个重点。 文档支持 5 种触发方式：

上升沿

下降沿

双边沿

高电平

低电平用法分两步，不是一句就完事：

rt_pin_attach_irq(pin, mode, callback, args)：绑定中断回调

rt_pin_irq_enable(pin, PIN_IRQ_ENABLE)：真正使能中断这是很关键的点，很多人会漏掉第二步。来源：编程指南 13.2.5、13.2.6；API 参考 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf https://www.rt-thread.org/document/api/group__pin.html

detach_irq 只是解绑回调，不等于自动把所有中断逻辑彻底关掉。 文档明确提到：引脚脱离中断回调函数后，中断并没有关闭，还可以再次绑定其他回调。这个细节很容易忽略。来源：编程指南 13.2.7 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf

文档里的示例到底在演示什么

它用了一个"按键控制蜂鸣器"的例子，逻辑非常典型：

把蜂鸣器对应引脚设为输出

默认先输出低电平

把按键 0、按键 1 设为输入上拉

给两个按键分别绑定下降沿中断

按键 0 的回调里把蜂鸣器拉高

按键 1 的回调里把蜂鸣器拉低

这段示例想让你学会的，不是"蜂鸣器"本身，而是这套思路：

一个输出设备 + 一个输入按键 + 中断回调 = 最基本的 GPIO 事件驱动模型。

示例来源： https://www.rt-thread.org/document/api/pin_beep_sample_8c-example.html

如果把整篇文档翻译成大白话

它其实就在回答 4 个问题：

我怎么知道一个脚在 RT-Thread 里该写成哪个编号？

我怎么把这个脚设成输入或者输出？

我怎么把这个脚拉高、拉低，或者读它当前电平？

我怎么让按键一按下就触发回调，而不是一直轮询？

你最容易混淆的几个点

不要把 PA0、PB8 直接当成 API 里的 pin 参数。 API 要的是 RT-Thread 的引脚编号。

不是所有板子都一定能直接用 GET_PIN()。文档说了，STM32 BSP 常见这样用；其他 BSP 可能要看驱动文件。

中断不是只 attach 就行。还要 enable。

模式和触发方式是两回事。 PIN_MODE_INPUT_PULLUP 是输入配置，PIN_IRQ_MODE_FALLING 是中断触发方式，别混到一起。

这套接口是"应用层统一接口"，不是底层寄存器教学。所以文档重点是"怎么调用"，不是"GPIO 硬件内部电路原理"。

如果你现在就想上手，最实用的最小模板是这个

cpp 复制代码

 include <rtthread.h>

 include <rtdevice.h>

 define LED_PIN  GET_PIN(F, 9)

 static void sample(void)
 {
   rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);
   rt_pin_write(LED_PIN, PIN_HIGH);
 }

如果是按键中断版，最小模板是：

python 复制代码

include <rtthread.h>

 include <rtdevice.h>

 define KEY_PIN  GET_PIN(D, 8)

   static void key_cb(void *args)
   {
       rt_kprintf("key irq\n");
   }

   static void sample(void)
   {
       rt_pin_mode(KEY_PIN, PIN_MODE_INPUT_PULLUP);
       rt_pin_attach_irq(KEY_PIN, PIN_IRQ_MODE_FALLING, key_cb, RT_NULL);
       rt_pin_irq_enable(KEY_PIN, PIN_IRQ_ENABLE);
   }

你可以把这篇文档的重点直接背成这 6 句话：

PIN 是 RT-Thread 对 GPIO 的统一接口。

先弄清"RT-Thread 引脚编号"，别直接拿芯片脚号硬用。

输出前先 rt_pin_mode(..., PIN_MODE_OUTPUT)。

输入读取用 rt_pin_read()。

按键中断要先 attach_irq()，再 irq_enable()。

detach_irq() 是解绑回调，不是等于一切都彻底关掉。

程序线程说明

线程管理

线程管理速查表

这张表就是把 RT-Thread 那篇线程文档压成"随手查"的版本。你以后写代码时，不用再翻整章，先看这张就够了。

线程是什么

线程是 RT-Thread 的最小调度单位。
每个线程至少包含：入口函数、栈、优先级、时间片、状态。
系统会在多个线程之间切换执行，不是一个函数从头跑到尾。来源：RT-Thread 编程指南、线程管理 API https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf https://www.rt-thread.org/document/api/group___thread.html

调度规则

优先级数字越小，优先级越高。
高优先级线程可以抢占低优先级线程。
同优先级线程按时间片轮转。
tick / 时间片只对"同优先级线程之间"有意义。来源：线程管理 API https://www.rt-thread.org/document/api/group___thread.html

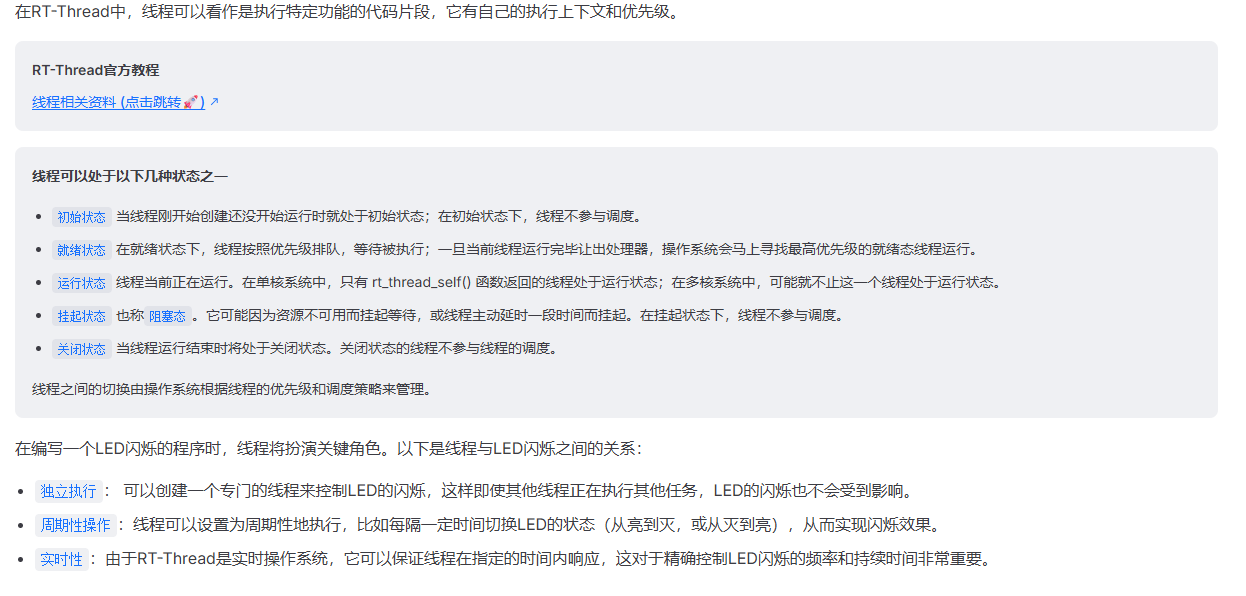

线程常见状态

INIT：刚创建，还没运行
READY：准备好了，等 CPU
RUNNING：正在运行
SUSPEND：挂起/阻塞，等时间、等资源、等事件
CLOSE：线程结束理解重点：线程"停住"很多时候不是死机，而是在阻塞等待。来源：编程指南、rt_thread 结构说明 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf https://www.rt-thread.org/document/api/structrt__thread.html

两种创建方式

动态线程 ：rt_thread_create()
- 系统从堆里分配线程对象和栈
- 用起来简单
静态线程 ：rt_thread_init()
- 线程对象和栈空间由你自己提供
- 更可控，常用于资源严格场景来源：线程管理 API、线程示例 https://www.rt-thread.org/document/api/group___thread.html https://www.rt-thread.org/document/api/thread_sample_8c-example.html

最常用 API

创建动态线程：rt_thread_create()
初始化静态线程：rt_thread_init()
启动线程：rt_thread_startup()
删除动态线程：rt_thread_delete()
脱离静态线程：rt_thread_detach()
延时：rt_thread_delay() / rt_thread_mdelay() / rt_thread_sleep()
让出 CPU：rt_thread_yield()
挂起线程：rt_thread_suspend()
恢复线程：rt_thread_resume() 来源：线程管理 API https://www.rt-thread.org/document/api/group___thread.html

这些参数最关键

name：线程名，长度受 RT_NAME_MAX 限制
entry：线程入口函数
parameter：传给入口函数的参数
stack_size：线程栈大小
priority：线程优先级
tick：时间片大小你创建线程时，本质上就在设置这 6 个东西。来源：线程管理 API https://www.rt-thread.org/document/api/group___thread.html

栈怎么理解

每个线程都要有自己的栈。
栈太小会出问题，常见表现是跑飞、异常、莫名其妙死掉。
栈里会放局部变量、函数调用现场、中断切换保存内容等。文档的核心意思是：栈大小不是随便写的，要根据实际任务调整。来源：编程指南、rt_thread 结构说明 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf https://www.rt-thread.org/document/api/structrt__thread.html

时间片怎么理解

只有多个同优先级线程同时处于就绪态时，时间片轮转才有意义。
如果系统里只有一个该优先级线程，它可能一直跑，直到自己阻塞或被更高优先级抢占。来源：线程管理 API https://www.rt-thread.org/document/api/group___thread.html

文档里的典型线程流程

1、写线程入口函数

2、创建或初始化线程

3、启动线程

4、在线程里循环执行任务

5、需要等待时主动延时/阻塞

6、结束后删除或脱离

这就是 RT-Thread 最典型的线程开发模式。来源：线程示例 https://www.rt-thread.org/document/api/thread_sample_8c-example.html
2.

系统自带的重要线程

空闲线程：系统没别的线程可跑时运行，也负责回收某些资源
主线程：系统启动后做初始化工作意思是：系统本身就在多线程运行，不只是你自己新建的线程。来源：编程指南 https://www.rt-thread.org/download/manual/um4003-rtthread-programming-manual.pdf

最容易踩坑的点

优先级理解：RT-Thread 是数字越小优先级越高
只创建线程，不 startup
栈设太小
同优先级线程卡住了，却以为时间片没生效，实际可能是某个线程没主动阻塞
在线程里写死循环但不延时、不等待，导致长期占用 CPU
把线程通信问题误当成线程创建问题，实际应该用 IPC 线程通信相关文档： https://www.rt-thread.org/document/api/group___i_p_c.html

最小记忆版

线程 = 入口函数 + 栈 + 优先级 + 时间片 + 状态
小数字优先级高
高优先级抢占，低优先级让路
同优先级靠时间片轮转
动态创建用 rt_thread_create()
静态创建用 rt_thread_init()
创建后还要 rt_thread_startup()
线程里要学会延时、等待、让出 CPU

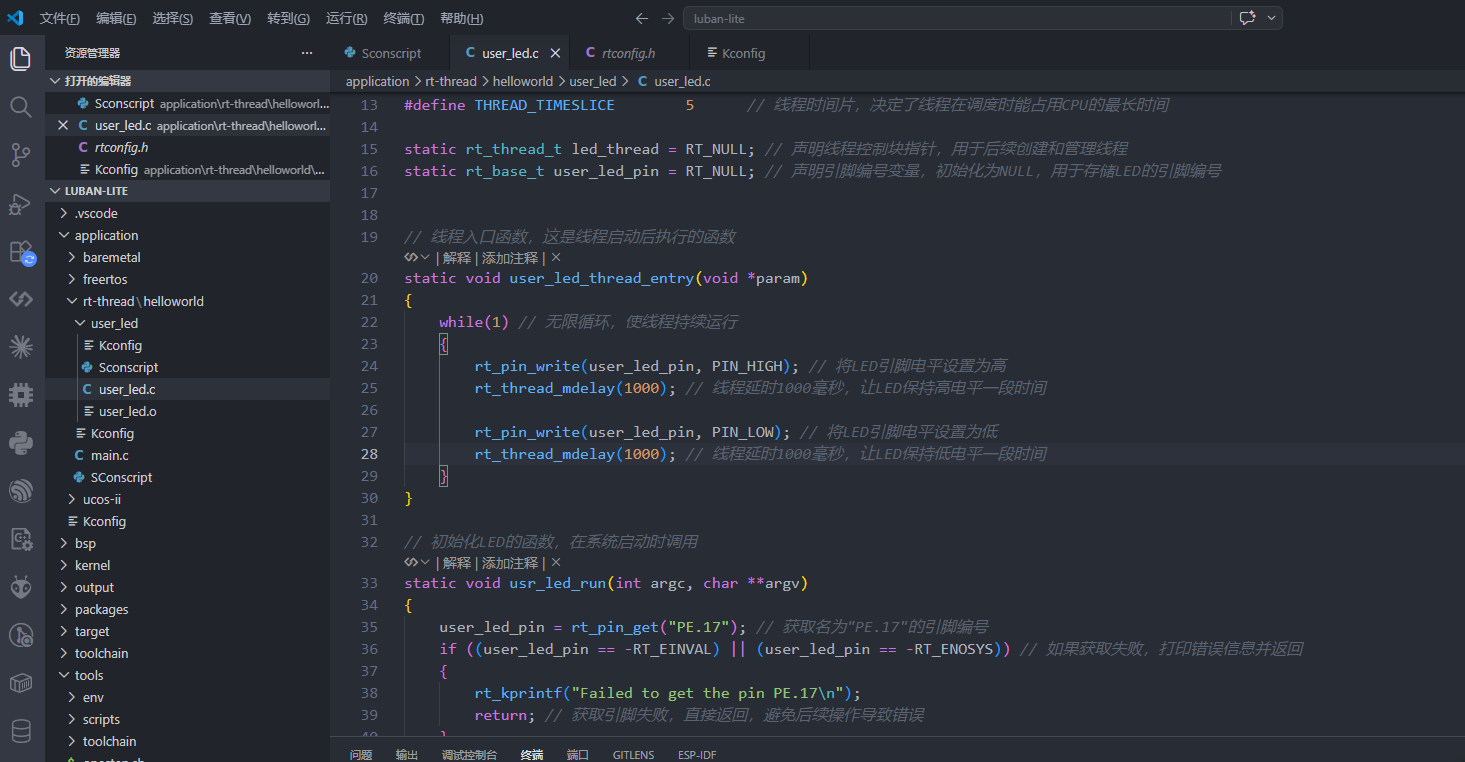

1.2、user_led.c文件

我们在user_led.c文件中编写以下代码：

python 复制代码

 /*
  * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
  * 开发板官网：www.lckfb.com
  * 文档网站：wiki.lckfb.com
  * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
  * 嘉立创社区问答：https://www.jlc-bbs.com/lckfb
  * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
  * 不靠卖板赚钱，以培养中国工程师为己任
  */

 #include <stdlib.h>
 #include <stdio.h>
 #include <string.h>
 #include <getopt.h>
 #include <sys/time.h>
 #include <rtthread.h>
 #include "rtdevice.h"
 #include "aic_core.h"
 #include "aic_hal_gpio.h"

 #define THREAD_PRIORITY         25     // 线程优先级，数字越大优先级越高
 #define THREAD_STACK_SIZE       512    // 线程堆栈大小，决定了线程可以使用的内存空间
 #define THREAD_TIMESLICE        5      // 线程时间片，决定了线程在调度时能占用CPU的最长时间

 static rt_thread_t led_thread = RT_NULL; // 声明线程控制块指针，用于后续创建和管理线程
 static rt_base_t user_led_pin = RT_NULL; // 声明引脚编号变量，初始化为NULL，用于存储LED的引脚编号

 // 线程入口函数，这是线程启动后执行的函数
 static void user_led_thread_entry(void *param)
 {
     while(1) // 无限循环，使线程持续运行
     {
         rt_pin_write(user_led_pin, PIN_HIGH); // 将LED引脚电平设置为高
         rt_thread_mdelay(100); // 线程延时100毫秒，让LED保持高电平一段时间

         rt_pin_write(user_led_pin, PIN_LOW); // 将LED引脚电平设置为低
         rt_thread_mdelay(100); // 线程延时100毫秒，让LED保持低电平一段时间
     }
 }

 // 初始化LED的函数，在系统启动时调用
 static void usr_led_run(int argc, char **argv)
 {
     user_led_pin = rt_pin_get("PE.17"); // 获取名为"PE.17"的引脚编号
     if ((user_led_pin == -RT_EINVAL) || (user_led_pin == -RT_ENOSYS)) // 如果获取失败，打印错误信息并返回
     {
         rt_kprintf("Failed to get the pin PE.17\n");
         return; // 获取引脚失败，直接返回，避免后续操作导致错误
     }

     rt_pin_mode(user_led_pin, PIN_MODE_OUTPUT); // 设置引脚为输出模式

     rt_pin_write(user_led_pin, PIN_LOW); // 初始时将LED设置为低电平

     /* 创建线程，名称是 led_thread，入口是 user_led_thread_entry */
     led_thread = rt_thread_create("led_thread", // 线程名称
                                   user_led_thread_entry, RT_NULL, // 线程入口函数和参数
                                   THREAD_STACK_SIZE, // 线程堆栈大小
                                   THREAD_PRIORITY, // 线程优先级
                                   THREAD_TIMESLICE); // 线程时间片
     if (led_thread == RT_NULL) // 如果线程创建失败，打印错误信息并返回
     {
         rt_kprintf("Failed to create the led_thread\n");
         return; // 线程创建失败，直接返回，防止对无效的线程进行操作
     }

     /* 如果获得线程控制块，启动这个线程 */
     rt_thread_startup(led_thread); // 启动线程，使其开始执行
 }

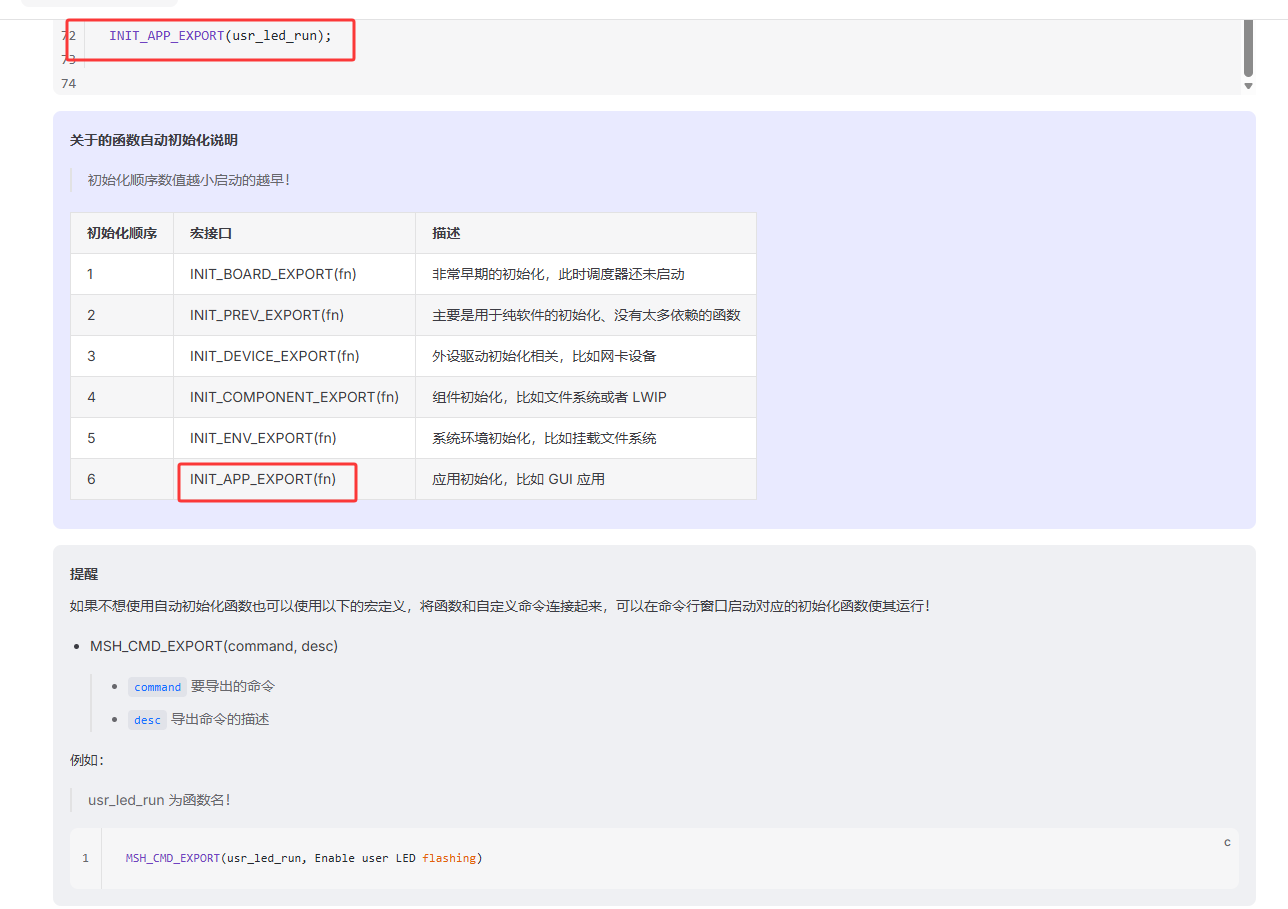

 // 导出函数自动运行，在系统初始化时调用usr_led_run函数
 INIT_APP_EXPORT(usr_led_run);

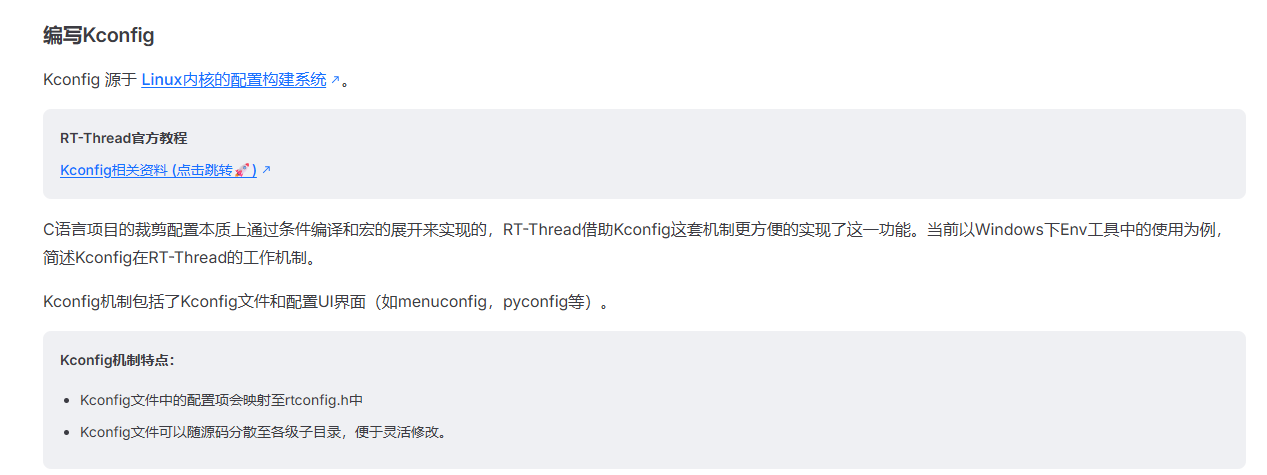

1.3、编写Kconfig

Kconfig 语言 --- Linux 内核文档 --- Kconfig Language --- The Linux Kernel documentation

Kconfig

之前没学过Kconfig？感觉官方文档写了一堆东西不仅读起来吃力，半天还没搞懂。--没关系，请出我们的老伙伴ai给我们讲讲。

把你当完全没接触过的人来讲的话，Kconfig 本质上就是"工程的配置说明书"。

你可以先记这一句：

Kconfig 不是业务代码，也不是编译器。它是用来"定义有哪些可选功能、这些功能之间有什么依赖、用户可以在配置界面里怎么开关它们"的。

RT-Thread 官方这页先说明了两件事：

Kconfig 源于 Linux 内核的配置构建系统。
在 RT-Thread 里，Kconfig 里的配置项最终会映射到 rtconfig.h 中；Kconfig 文件也可以分散在各级源码目录里。链接： https://www.rt-thread.org/document/site/#/development-tools/build-config-system/Kconfig Linux 官方 Kconfig 语言文档： https://www.kernel.org/doc/html/latest/kbuild/kconfig-language.html

Kconfig 到底"管什么"

它主要管 3 件事：

++这个工程有哪些配置项++ 比如：
- 是否启用 USER_LED_ON
- 线程优先级默认值是多少
- 是否打开某个驱动
++这些配置项怎么展示给人看++ 比如：
- 菜单名字叫什么
- 默认值是什么
- 帮助说明写什么
++这些配置项之间有什么依赖关系++ 比如：
- "只有开启 GPIO 驱动，才显示 LED 选项"
- "只有某块板子支持，才允许打开这个功能"

Linux 官方文档把它描述为一个树状结构的配置数据库，每个条目都有自己的依赖关系，子项是否可见也受父项影响。来源：Linux Kconfig 文档 https://www.kernel.org/doc/html/latest/kbuild/kconfig-language.html

Kconfig 不等于 menuconfig

这个点很容易混。

Kconfig：是你写的"配置规则文件"
menuconfig / pyconfig：是读取这些规则、让你点选配置的"界面工具"

也就是说：

Kconfig 是"规则"
menuconfig 是"操作界面"

RT-Thread 那页也提到，Kconfig 机制包括 Kconfig 文件和配置 UI 界面，比如 menuconfig、pyconfig。

Kconfig 和 rtconfig.h 是什么关系

这是 RT-Thread 里最关键的理解点。

流程通常是这样：

你写 Kconfig
配置工具读取这些 Kconfig 规则
你在图形/文本界面里勾选功能
系统生成配置结果
RT-Thread 把这些结果映射到 rtconfig.h

然后你的 C 代码里就能这样用：

python 复制代码

 ifdef USER_LED_ON
     /* 编译 LED 功能 */
 endif

或者：

python 复制代码

 if USER_LED_ON
     /* 打开某功能 */
 endif

所以你之前问的 USER_LED_ON，很多时候它的根源就是：

先在 Kconfig 里定义，用户勾选后，再生成到 rtconfig.h 里变成宏。

这就是"配置系统"和"宏定义"之间的关系：

Kconfig 是配置来源
rtconfig.h 是生成结果
ifdef 是代码使用方式

看一个最小例子

cpp 复制代码

   config USER_LED_ON
       bool "Enable user LED"
       default n
       help
           Enable the user LED demo.

这段话的意思是：

定义一个配置项，名字叫 USER_LED_ON
它是布尔型，也就是开/关
菜单里显示成 Enable user LED
默认关闭
下面那几行是帮助说明

如果你在配置界面里把它打开，它后面就可能生成成类似：

define USER_LED_ON

或者：

define USER_LED_ON 1

具体生成形式要看 RT-Thread 的实现方式。

再看一个带依赖的例子

cpp 复制代码

   config USER_LED_ON
       bool "Enable user LED"
       depends on BSP_USING_GPIO
       default n

这句 depends on BSP_USING_GPIO 的意思是：

只有当 GPIO 相关功能已经打开时，这个 LED 选项才有意义，才会显示或可选。

Linux 文档对 depends on 的说明是：依赖关系决定条目的可见性，也会约束它的可选范围。来源：Linux Kconfig 文档 https://www.kernel.org/doc/html/latest/kbuild/kconfig-language.html

depends on 和 select 很容易混

这是初学者常见坑。

depends on

意思是： "我想成立，前提是别人已经成立。"

例如：

cpp 复制代码

   config LED_DEMO
       bool "LED demo"
       depends on BSP_USING_GPIO

含义：没有 GPIO，就别谈 LED demo。

select

意思是： "如果我被打开，就顺手把别人也打开。"

例如：

cpp 复制代码

   config LED_DEMO
       bool "LED demo"
       select BSP_USING_GPIO

但 Linux 官方文档特别提醒：select 要谨慎，因为它会强行把别的符号拉起来，可能绕过对方本来的依赖检查。来源：Linux Kconfig 文档 https://www.kernel.org/doc/html/latest/kbuild/kconfig-language.html

所以初学阶段你可以先这样记：

前提条件用 depends on
强制带起别人才用 select

它和你平时写的 .c / .h / SCons 有什么分工

你可以这样分：

Kconfig
- 决定"有什么选项、能不能开"
menuconfig/pyconfig
- 决定"用户最终选了什么"
rtconfig.h
- 把选择结果变成宏
SConscript/SConstruct
- 决定"根据这些开关编译哪些文件"
.c / .h
- 决定"代码在功能打开时怎么运行"

所以：

Kconfig 决定"配什么"，构建脚本决定"编什么"，C 代码决定"怎么跑"。

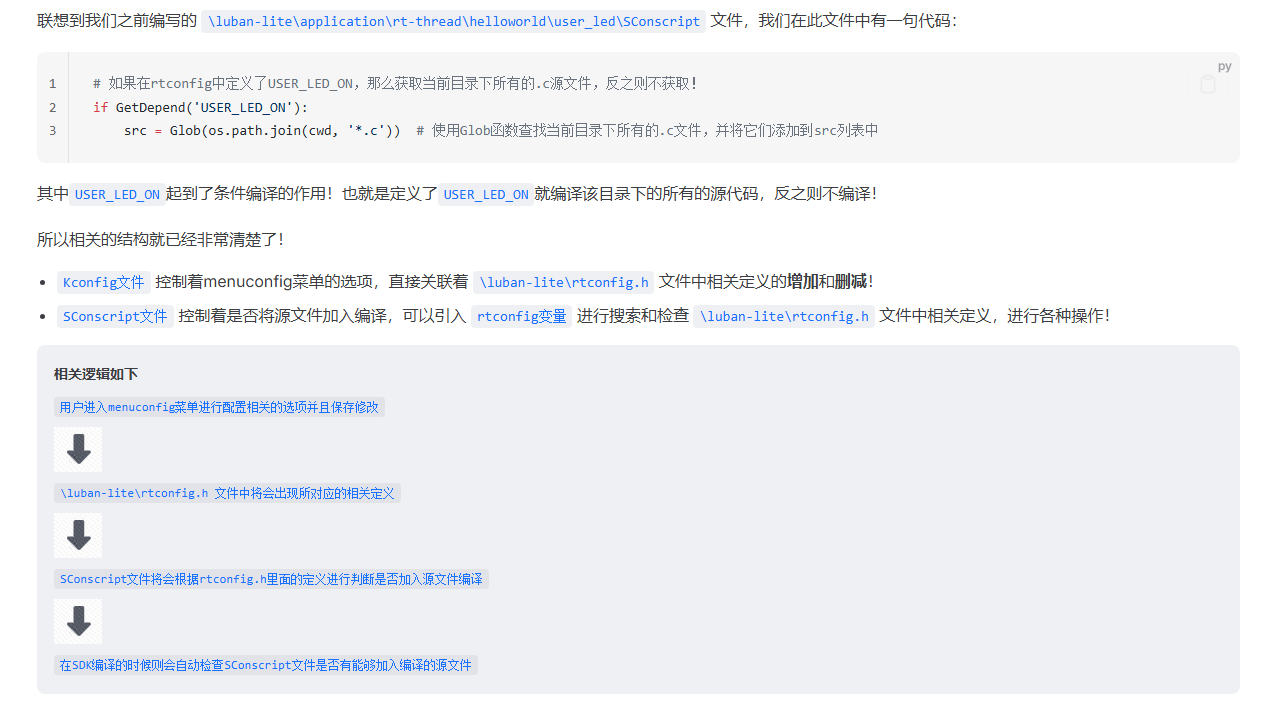

这就能解释你之前看到的 GetDepend('USER_LED_ON')

它的上游很可能就是 Kconfig。

一条典型链路可能是：

Kconfig 定义 USER_LED_ON

你在 menuconfig 里把它打开

配置结果生成到 rtconfig.h

构建系统也能读到这个配置

GetDepend('USER_LED_ON') 判断它已开启

对应 .c 文件被加入编译

也就是说，这不是"凭空突然冒出来的一个宏"，而通常是配置系统产物。

对小白来说，最该掌握的不是全部语法，而是这几个关键词

先记住这 7 个就够了：

config：定义一个配置项

bool：开/关

int：整数

string：字符串

default：默认值

depends on：依赖条件

help：帮助文本

你以后看到 Kconfig 文件，先盯这几个词，就不会完全看不懂。

最简单的心智模型

如果让我用最土的话讲：

.c 文件是在写"功能"

Kconfig 文件是在写"这个功能让不让用户选"

rtconfig.h 是"用户选完之后的结果单"

四句真言

Kconfig 是配置规则，不是业务代码。

它定义工程有哪些选项、默认值和依赖关系。

用户通过 menuconfig/pyconfig 之类界面选择配置。

RT-Thread 会把结果映射到 rtconfig.h，然后代码和构建系统再去使用这些宏。

我的疑问

复制代码

 我拿stm32为例 相当于kconfig就是编写Cubemax中的选项的一些参数堆吗 然后你说的挺喜欢配置就相当于Cubemax   然后一些源文件和头文件就是我们在keil开发的文件，请问我这么理解对吗，如果不对请你先纠正我的观点

你的理解有一部分是对的，但不能完全等同。更准确地说：

Kconfig 有点像 CubeMX 里的"功能配置系统"，但它不是外设初始化代码生成器。

你这个类比里，哪些地方对，哪些地方要修正，我给你拆开说。

你理解对的部分

Kconfig 确实是在描述"有哪些可选项、这些选项能不能开、彼此有什么依赖关系"。
menuconfig/pyconfig 这种配置界面，确实有点像 CubeMX 里让你点选功能的界面。
.c 和 .h 文件，确实就是最后真正参与工程编译、在 IDE 里开发调试的代码文件，这一点和你说的 Keil 里的源码文件很接近。

所以你可以先保留一个粗略印象：

Kconfig / menuconfig：像"功能开关配置层"
.c / .h：像"真正写逻辑的代码层"

你理解得不太准确的部分

Kconfig 不是"参数堆"那么简单。 它不只是罗列选项，还会定义：
- 这个选项是什么类型
- 默认值是什么
- 它依赖谁
- 它显示给用户的名字是什么
- 帮助说明是什么
- 打开它时会不会联动别的配置

所以它更像：

"配置规则文件"，不是单纯的一堆参数表。

Kconfig 不像 CubeMX 那样主要负责"生成初始化代码"。 CubeMX 的典型工作方式是：
- 你点选串口、GPIO、时钟
- 它帮你生成一堆初始化代码，比如 MX_GPIO_Init()、MX_USART1_UART_Init()

而 Kconfig 更偏向：

你点选"启用这个功能"
系统生成配置结果，比如宏定义
构建系统和代码根据这些宏，决定"编不编、怎么编、代码走哪条分支"

所以：

CubeMX 更偏"外设配置 + 代码生成"
Kconfig 更偏"功能配置 + 条件编译/构建"

menuconfig 不等于 CubeMX。 它们相似的地方只是"都有一个配置界面"。

但本质不同：

CubeMX 主要围绕芯片外设和初始化
- menuconfig 主要围绕软件组件、驱动、内核功能、示例、裁剪选项

也就是说，menuconfig 更像一个"软件工程配置中心"，不只是"外设图形化配置器"。

更准确的类比

如果拿 STM32 + CubeMX + Keil 来类比 RT-Thread 这套东西，我建议你这样理解：

Kconfig：定义"这个工程有哪些可选功能、依赖和默认值"
- menuconfig/pyconfig：让你勾选这些功能的界面
- rtconfig.h：相当于"配置结果清单"，里面是生成出来的宏
- SConscript/SConstruct：相当于"根据配置结果决定哪些源码要加入工程"
- .c/.h：真正实现功能的代码
- Keil：更像最终查看、编译、调试这些代码的 IDE

所以你之前那个理解，我帮你修正成一句更准确的话：

Kconfig 有点像 CubeMX 的"配置界面背后的规则系统"，但它更偏软件功能裁剪和条件编译，不是主要用来生成外设初始化代码的。

再用 USER_LED_ON 举个最贴近你的例子

这条链可能是：

Kconfig 里定义：有没有 USER_LED_ON 这个选项
- 你在 menuconfig 里把它打开
- 系统生成到 rtconfig.h
- SConscript 看到这个配置打开了，就把 user_led.c 加进编译
- user_led.c 里面的 LED 功能最终参与编译和运行

这个过程和 CubeMX 最大的区别是：

CubeMX 常常会直接给你生成 GPIO 初始化代码
- Kconfig 往往只是决定"这个模块要不要进工程、哪些宏生效"

你的方向是对的，只是要把"CubeMX=代码生成器"和"Kconfig=配置规则系统"这两个角色分开。

1.4、进入menuconfig配置

然后进入这个界面后就按照上面说的操作，

然后按键盘【回车键】是ok 想要退出就连续按两下【Esc】

这时候我们可以打开**\luban-lite\rtconfig.h** 文件查看我们在 Kconfig文件 中设定的语句。

可以看到在**\luban-lite\rtconfig.h** 文件中已经定义了 USER_LED_ON 这个字段：

1.5、编译SDK

这里我把user_led.c的代码修改了一下，修改成了1s闪烁一次

成功烧录之后即可解锁成就--点灯大师

衡山派D133EBS入门笔记

0、前言与环境搭建

Scons

1. SCons 是什么

2. 什么叫"构建"

3. 为什么 RT-Thread 使用 SCons

4. 在 RT-Thread 工程里，几个核心文件分别是什么

4.1 rtconfig.py

4.2 SConstruct

4.3 SConscript

4.4 Kconfig、menuconfig、rtconfig.h

5. SCons 的工作流程

6. 常用 SCons 命令

6.1 scons

6.2 scons -c

6.3 scons --target=mdk5

6.4 scons -j4

6.5 scons --verbose

7. 文档中常见的 SCons 函数

7.1 GetCurrentDir()

7.2 Glob('*.c')

7.3 Split("a.c b.c c.c")

7.4 GetDepend('RT_USING_XXX')

7.5 DefineGroup(...)

7.6 SConscript(...)

8. 一个最关键的思想：按配置裁剪代码

9. 为什么 applications 目录对新手很友好

10. 添加应用代码 和 添加模块 的区别

10.1 添加应用代码

10.2 添加模块

11. 把这些知识放回你的开发板场景

12. 初学者最容易混淆的几个点

12.1 SCons 是不是编译器？

12.2 scons 和 SConstruct 是一回事吗？

12.3 SConstruct 和 SConscript 有什么区别？

12.4 menuconfig 和 SCons 谁负责"开关功能"？

13. 学习 SCons 的推荐顺序

第一步：先会用

第二步：看懂工程结构

第三步：理解代码裁剪

第四步：开始自己改代码

14. 新手版最终总结

15. 给自己的一个学习动作

16. 一句话收尾

1、LED驱动编写

1.1、Sconscript文件

构建组

那"构建组"到底是什么？

构建组有什么用

USER_LED_ON

PIN设备

程序线程说明

线程管理速查表

线程是什么

调度规则

线程常见状态

两种创建方式

最常用 API

这些参数最关键

栈怎么理解

时间片怎么理解

文档里的典型线程流程

系统自带的重要线程

最容易踩坑的点

最小记忆版

1.2、user_led.c文件

1.3、编写Kconfig

Kconfig 到底"管什么"

Kconfig 不等于 menuconfig

Kconfig 和 rtconfig.h 是什么关系

看一个最小例子

再看一个带依赖的例子

depends on 和 select 很容易混

depends on

select

它和你平时写的 .c / .h / SCons 有什么分工

最简单的心智模型

四句真言

我的疑问

1.4、进入menuconfig配置

4.1 `rtconfig.py`

4.2 `SConstruct`

4.3 `SConscript`

4.4 `Kconfig`、`menuconfig`、`rtconfig.h`

6.1 `scons`

6.2 `scons -c`

6.3 `scons --target=mdk5`

6.4 `scons -j4`

6.5 `scons --verbose`

7.1 `GetCurrentDir()`

7.2 `Glob('*.c')`

7.3 `Split("a.c b.c c.c")`

7.4 `GetDepend('RT_USING_XXX')`

7.5 `DefineGroup(...)`

7.6 `SConscript(...)`

9. 为什么 `applications` 目录对新手很友好

10. 添加应用代码和添加模块的区别

12.2 `scons` 和 `SConstruct` 是一回事吗？

12.3 `SConstruct` 和 `SConscript` 有什么区别？

12.4 `menuconfig` 和 SCons 谁负责"开关功能"？
