解析FP62××系列限流保护机制:为何它是DC/DC芯片的安全底线

在锂电池供电设计与芯片选型中,安全性与稳定性始终是核心诉求,而DC/DC升压芯片的限流功能,正是保障产品使用安全、规避自燃风险的关键环节。本文将结合FP62××DC/DC升压系列芯片,深入解析限流功能的核心原理、重要性与性能成本,为芯片选型提供实用参考。

一、限流功能 原理

在选型中,深入了解限流功能的核心原理,能够更精准地判断芯片性能,规避选型误区。所谓限流,就是过流保护(OC),是通过芯片内部的电流检测与控制电路,实现对输出电流的管控。

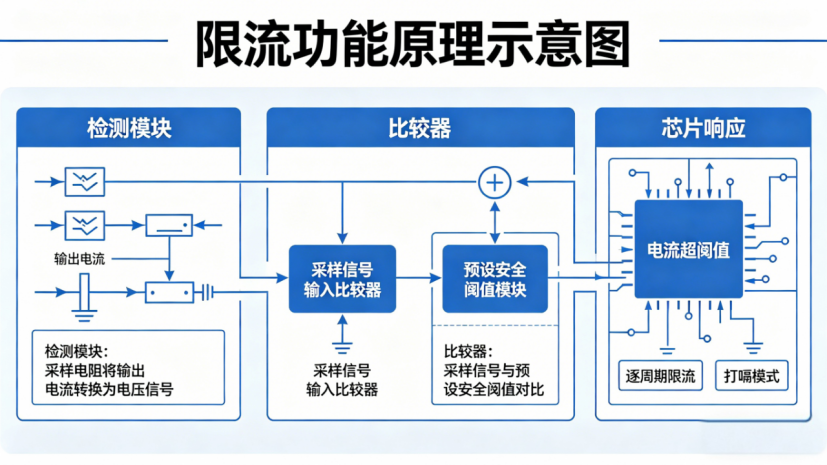

工作原理三步骤:

一是检测模块通过采样电阻将输出电流转换为电压信号,传输至比较器;二是比较器将采样信号与预设安全阈值对比,判断电流是否安全;三是电流超阈值时,芯片触发逐周期限流(快速限制开关管导通、防电流增大)或打嗝模式(周期性关断芯片、防过热,故障解除后恢复)等保护机制。

二、 限流功能:DC/DC升压芯片的过流保护机制

限流功能,本质上是芯片内置的过流保护(OC)机制,相当于芯片的"安全卫士",防范电流过载、规避安全隐患。

电路出现负载异常、输出短路、元器件老化等突发情况时,电路中的电流会瞬间飙升,超出元器件的额定承受范围------轻则烧毁芯片、电容、电感等核心元器件,导致设备无法正常工作;重则引发短路、过热,甚至造成设备永久性损坏,带来不必要的经济损失与安全风险。

而具备限流功能的FP62××DC/DC升压芯片,能够有效解决这个问题,当电路中的电流超过芯片预设的安全阈值时,限流机制会自动启动,通过限制输入电流的方式,阻止电流持续攀升,从而保护后端元器件与整个供电系统的安全,避免故障扩大化。

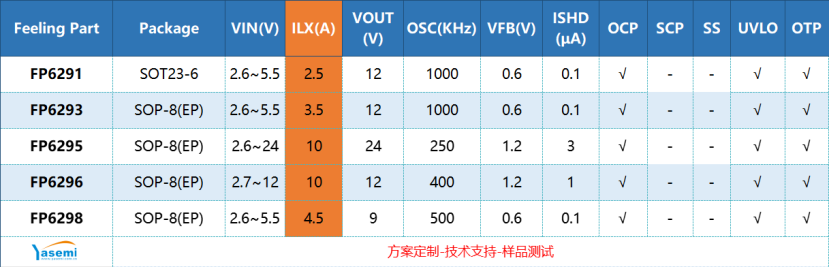

三、FP62××DC/DC升压系列均内置限流

台湾远翔FP62××DC/DC升压芯片系列均内置限流功能,无需额外增加外围保护电路,即可实现过流防护,不仅简化了电路设计流程,还降低了因外接保护元器件带来的成本增加与体积冗余问题。

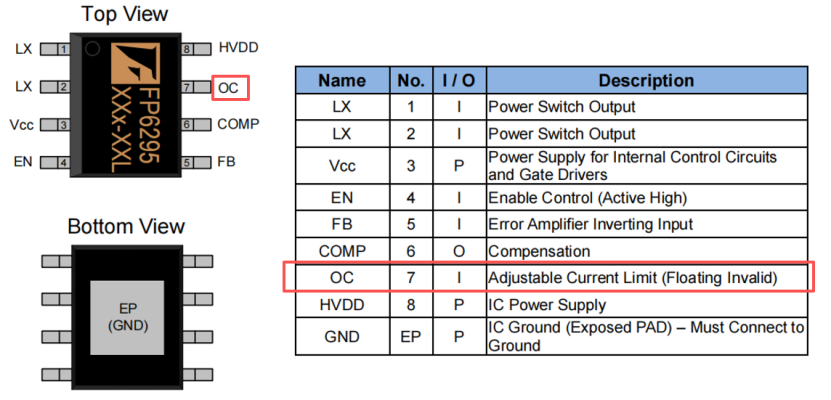

以FP6295-OC脚为例:

除了限流功能,FP62××系列还具备多项优势:

其一,输入电压覆盖2.6V至24V,宽电压范围能够适配单节、多节锂电池升压,以及各类低电压输入场景,兼容性强,可满足不同设备的供电需求;

其二,外围元件需求少,采用简洁电路设计,不仅降低了物料成本,还缩小了电路板占用空间,适合便携式电子设备,如蓝牙音箱、智能穿戴设备、手持风扇,手持式电动螺丝批,测距仪,打气泵,便携式传感器等。

四、性能与性价比

FP62××系列芯片的单价主要受两个核心因素影响:一是限流大小,限流阈值越高,芯片的设计难度与元器件成本越高,单价相对越高;二是芯片耐压高低,耐压等级越高,芯片的抗干扰能力与安全性越强,成本也会相应增加。其中,FP6295是这几款型号里相对来说价格最贵的一款。

此外,选型时还需考虑芯片的长期供应稳定性与技术支持,选择供货稳定的型号,查阅相关技术参数文档及应用案例,有助于工程师完成选型,降低选型风险与后期调试成本。FP62××系供货稳定,如需资料和技术支持可留言获取。
