在精密制造领域 ，微米级 的表面缺陷可能导致整批产品返工甚至报废。传统光学显微镜 受限于景深，只能观测单一焦平面 ，芯片顶部引脚清晰而底部模糊，PCB焊点高度差需反复调焦确认，操作繁琐且测量不全。超景深显微镜 的出现，为微米级测量 提供了全新解决方案。光子湾超景深显微镜 以800万像素成像 、0.1μm测试分辨率 、毫米级大景深扫描 ，实现复杂表面的非接触全貌观测 ，让高精度测量从"单点突破 "走向"全局掌控 "。
超景深显微镜突破传统景深限制

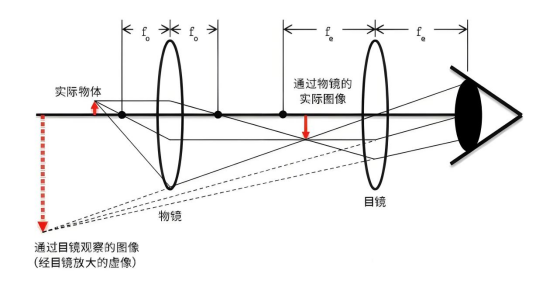

光学显微镜的景深指在不移动焦面情况下可清晰成像的纵向范围，倍率越高景深越浅，导致工业样品的高低起伏无法同时呈现。例如，检测BGA封装芯片时，焊球顶部与基板焊盘位于不同深度，传统显微镜需拍摄多张焦面照片，操作繁琐且难以系统性比较图像，影响检测客观性。超景深显微镜通过光学与数字技术融合，突破景深限制，可在单次成像中同时获取多个焦平面清晰信息，实现复杂表面结构的全面观察。其核心价值在于三大跨越：从2D到3D测量，从单点对焦到全景成像，从主观判断到数据量化，为高精度测量提供必需的技术能力。
超景深显微镜工作原理
超景深成像 依赖硬件精准控制与软件智能算法协同。核心流程为：Z轴精密扫描采集多帧图像 → 焦点评估算法提取清晰区域 → 像素级融合生成全焦图像 → 三维数据建模实现测量分析 。
自动对焦与多层扫描
硬件采用电动载物台或可移动物镜模块，微米级 步进精度纵向连续移动，同时采集不同焦面图像序列 。超景深显微镜Z轴控制精度可达微米级 ，配合800万像素传感器 ，可捕捉样品微小起伏 ，非接触测量 避免样品损伤，提高效率。
多焦平面图像融合算法
软件通过清晰度评估识别各焦面清晰区域，并将像素融合生成全焦图像。同时记录焦面高度数据 ，构建样品三维模型 ，用于轮廓分析 、体积计算和粗糙度评定。系统集成2D/3D测量 功能，无需切换设备即可完成完整工作流程。
超景深显微镜主要功能与技术优势
超景深显微镜具备四大核心 能力：
- 高分辨率成像 ：800万像素传感器+精密光学系统，呈现微米级表面结构；
- 2D/3D测量能力 ：支持高度测量、轮廓分析、体积计算、粗糙度评定；
- 非接触检测 ：保护易损样品，如精密电子元件和柔性材料；
- 自动化分析 ：自动对焦、智能边缘识别、报告一键生成，显著提高检测效率。
与传统显微镜相比，超景深显微镜兼顾"看得清 "和"量得准 "，减少设备投入和操作时间成本。
工业应用场景
精密制造与工业检测
PCB制造中 ，焊点高度差、助焊剂残留可全景观察，支持BGA、CSP等封装。半导体晶圆划痕 、引脚弯曲检出率 显著提升。模具制造中，可快速获取型腔三维形貌，为工艺优化提供精准依据。
3D打印与增材制造
可分析打印件层间结合界面、支撑残留和气孔未熔合等缺陷，为工艺参数调整提供可视化依据。
材料科学与失效分析

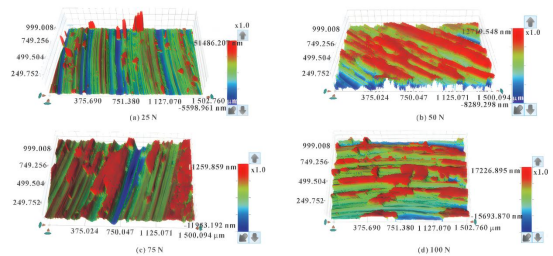

金属断口三维形貌可区分韧窝、解理刻面 、疲劳条纹 ，涂层厚度非接触测量 避免样品破坏，真实反映结合状态。
新能源与高端材料
电极涂布均匀性 、太阳能电池栅线 与印刷质量 依赖超景深成像，高精度测量可快速识别厚度超差区域，支持优化制造工艺。
超景深显微镜 将光学成像 与数字处理 深度融合，拓展景深并保持高分辨率 ，实现微米级非接触测量 。从精密电子 到新能源材料 ，从质量管控到失效分析，其全景观测 与3D测量 能力正成为现代制造业不可或缺的检测工具。超景深显微镜助力工程师"看得清、测得准、用得便 "，全面提升检测效率和可靠性。
光子湾超景深显微镜

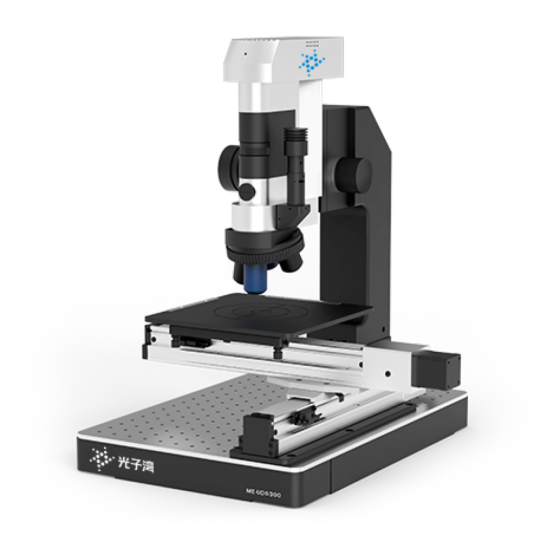

光子湾超景深显微镜 用于对各种精密器件及材料表面进行亚微米级三维轮廓测量 的检测仪器。与传统的光学显微镜不同，该设备拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度，足以应对各种极具挑战的观测场景。
- 超清数字成像器件，3840*2160 800W 像素超高速实时传输
- 多种HDR技术 结合运用，实现亮区暗区真实呈现
- 先进的远心光学系统 设计，保证真彩与锐利、低畸变 图像质量
光子湾超景深显微镜以大景深、三位量化、无损高效 的特点，可精准观测被摄物体的三维轮廓，为工艺优化提供数据支撑，是提升工艺质量从经验判断到数据驱动的关键一步。未来，光子湾科技 将持续深化对超景深显微镜 技术的研究与应用，助力高端制造 领域的材料研发。
