继电器 全维度详解（电子元器件完整版）
介绍
继电器（Relay）
是一种电磁控制式自动开关 ，属于弱电控制强电 的机电类基础元器件。
利用小电流、低电压 控制线圈产生电磁吸力，驱动机械触点吸合/断开，从而实现大功率、高电压 电路的通断、切换、联锁、自动控制。
简单理解：用小信号控制大负载的"电子自动开关"，也是电控、家电、工控、汽车、电路板最核心元件之一。
核心特质：
无源/有源线圈、电气隔离、强弱电分离、耐压高、负载能力强、可远程/自动控制。
工作原理
- 线圈端（控制端）
给继电器线圈施加额定电压，线圈产生电磁吸力； - 机械传动
磁力吸合衔铁，带动触点组发生机械位移； - 触点切换（负载端）
常开闭合、常闭断开，实现主回路导通/切断； - 断电复位
线圈断电→磁力消失→内部复位弹簧回弹→触点恢复原始常态。
核心价值：控制回路与负载回路电气完全隔离，安全防干扰、防高压串烧。
核心参数及对应单位
- 线圈参数（控制侧）
- 线圈额定电压：V（DC/AC）
- 线圈电阻：Ω
- 吸合电压：V（最低能动作的电压）
- 释放电压：V（断电后复位的临界电压）
- 线圈功耗：mW
- 触点参数（负载侧）
- 额定负载电压：V（AC/DC）
- 额定触点电流：A（长期允许持续电流）
- 分断电流：A（可安全切断的最大电流）
- 触点承载功率：W / VA
- 接触电阻：mΩ
- 绝缘耐压：kV
- 时间与寿命参数
- 吸合时间/释放时间：ms
- 机械寿命：次（无负载空打次数）
- 电气寿命：次（带负载实际通断次数）
- 环境参数
工作温度：℃、防护等级：IP、耐震等级
常用专业名词详解
- COM 公共端
触点公共接线端子，所有切换线路的基准端。 - NO 常开
继电器未吸合时断开，线圈得电闭合，最常用控制输出。 - NC 常闭
继电器未吸合时导通，线圈得电断开，多用于故障断电保护。 - 吸合电压
使继电器可靠动作的最小输入电压。 - 释放电压
继电器能正常回弹复位的最高剩余电压。 - 线圈反向电动势
继电器断电瞬间线圈产生高压反电动势，容易击穿MCU，需并联续流二极管保护。 - 触点容量
触点允许长期承受的电流电压，超容易打火、烧蚀、粘连。 - 触点粘连
过载、电弧烧蚀导致触点熔在一起，无法断开，属于常见故障。 - 灭弧
大电流通断产生电火花（电弧），大功率继电器自带灭弧结构，防起火。 - 隔离耐压
线圈与触点之间的绝缘击穿电压，强弱电隔离安全指标。 - 磁保持
只需一个脉冲信号切换状态，断电后状态不变，超低功耗。 - SSR固态继电器
无机械触点、无火花、无噪音、适合高频频繁开关场景。
核心作用与功能
- 强弱电隔离控制
用5V/12V弱电控制220V强电，保护电路板与主控芯片。 - 大功率负载驱动
单片机、IO口驱动能力极弱，通过继电器带动加热管、电机、灯具、水泵。 - 电路自动切换
一路信号切换两路电源/信号，实现切换、换向、备用电源切换。 - 安全保护与联锁
过载、故障、异常时切断主回路，做硬件级安全防护。 - 延时/时序控制
搭配电路实现定时启停、顺序上电、延时断开。 - 抗干扰、远距离控制
控制信号线细、损耗小，适合远距离自动化控制。
应用场景
- 家用电子电器
空调、热水器、电饭煲、洗衣机、油烟机、冰箱、取暖器、电源板负载控制。 - 工控自动化
PLC扩展模块、配电箱、流水线、电磁阀、气缸、风机、水泵控制。 - 汽车电子
大灯、雨刮、喇叭、油泵、风扇、车载电器电源切换（车载继电器用量极大）。 - 智能硬件 & 单片机开发
智能家居开关、智能插座、控制板、物联网设备、模块扩展控制。 - 新能源与电源
充电桩、逆变器、储能电源、锂电池组通断控制。 - 仪器仪表 & 通信设备
信号切换、测试回路选通、精密设备电源管理。
优缺点
优点
- 强弱电电气隔离，绝缘性好、安全性高；
- 带载能力强，可驱动高压、大电流交流负载；
- 结构简单、技术成熟、价格低廉、选型齐全；
- 触点耐压高、抗干扰、适合恶劣工业环境；
- 接线简单、控制逻辑直观，维修方便。
缺点
- 机械触点结构，通断有火花、有噪音、不适合高频频繁开关；
- 有机械寿命上限，大电流长期使用易触点氧化、粘连；
- 线圈断电产生反向高压，易击穿后端电路，需增加保护元件；
- 体积相对较大，无法极致微型化。
易混元件简单区分
- 继电器 vs MOS管
继电器：隔离强、能带高压交流、机械寿命有限；
MOS管：高速高频、体积小、无隔离、多用于直流低压。 - 电磁继电器 vs 固态继电器SSR
电磁：有触点、有火花、便宜、适合低频；
SSR：无触点、静音、长寿命、适合高频、大电流交流。
分类
1. 按工作原理/结构分类
- 电磁继电器（最常用）
靠线圈电磁吸合，机械触点切换，成本低、负载大，家电/工控主流。 - 固态继电器SSR
无机械触点、半导体光耦+可控硅导通，无噪音、无火花、寿命极长、耐高频。 - 磁保持继电器
脉冲触发、断电保持当前状态，省电、适合电表、储能设备。 - 干簧继电器
体积极小、干簧管结构，弱电信号、高频、精密仪器使用。
2. 按触点形式分类
- 常开 NO：常态断开，线圈通电吸合导通
- 常闭 NC：常态导通，线圈通电断开
- 转换型 SPDT（1开1闭）：公共端COM，一组同时含NO/NC，可切换两路电路
- 多组触点：2常开2常闭、4组触点，多路同步控制
3. 按控制线圈电压分类
直流：DC3V、5V、6V、12V、24V（电路板、单片机、工控）
交流：AC220V、110V（大功率工业、家电直驱）
4. 按负载功率/体积分类
- 微型信号继电器：小电流、弱信号，电路板贴片/直插
- 功率继电器：10A~30A，家电、电源、加热负载
- 大功率工业继电器：50A以上，电机、空压机、充电桩
- 汽车专用继电器：12V/24V车载，耐震动、耐高低温
5. 按封装安装方式
直插DIP、贴片SMD、底座导轨式、螺丝接线式、插拔式
6. 按防护与环境
普通开放式、防尘封闭式、密封灌胶防水型、防爆工业款

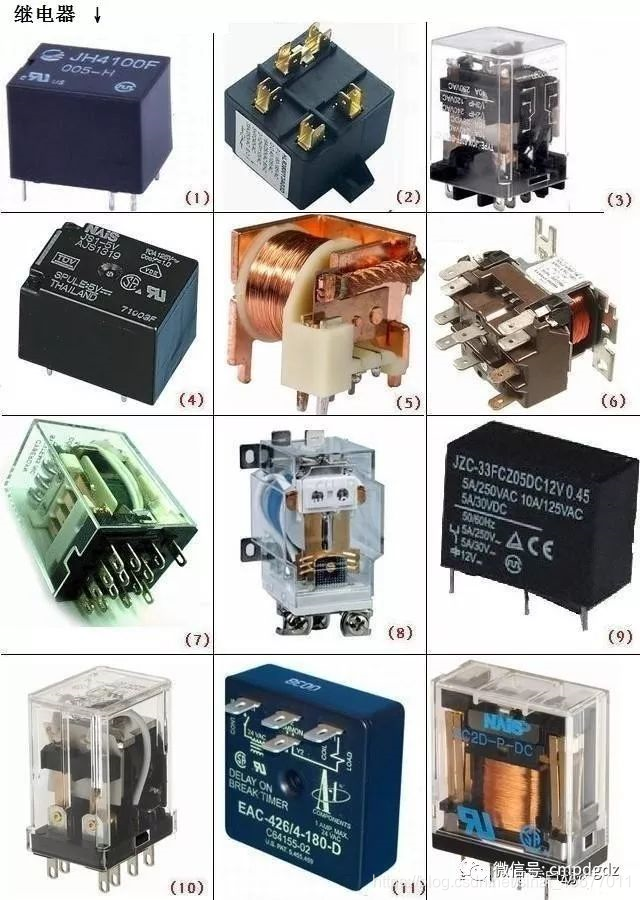

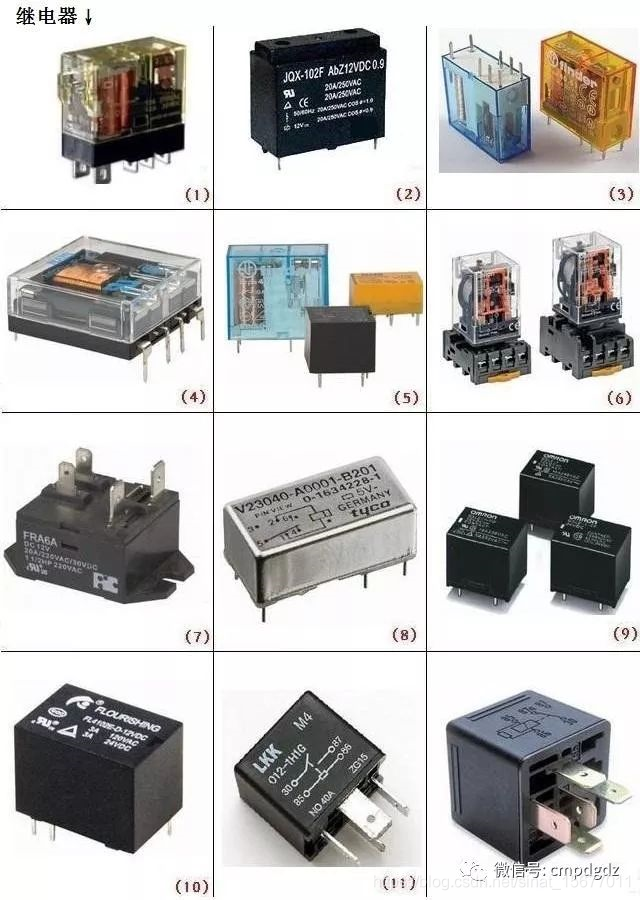

示例图
