前言
在上两篇文章中，我们已经完成了控制任务的核心框架搭建：
第一篇：实现 IDLE/RUN 双模式状态机， 并通过 FreeRTOS 任务通知机制，让控制任务能高效响应通信指令，实现了从休眠到运行的平滑切换。
第二篇：完成了从上层指令到电机驱动的完整闭环链路 ，包括运动学逆解、PID 速度控制和 PWM 输出，为底盘控制提供了坚实的理论和代码基础。
要验证这一整套闭环逻辑是否有效，就必须让 "目标速度" 和 "实际速度" 形成交互。在真实硬件（编码器、电机）尚未完全就绪的开发初期，为了不中断调试流程，我们引入了仿真电机模型。它为 PID 控制器提供了一个软件层面的 "虚拟反馈源"，让我们可以在纯软件环境下，完整跑通整个闭环控制流程，提前验证算法的正确性和稳定性。
一、仿真电机模型
在项目开发初期，为了在最小的硬件依赖下完成控制逻辑的验证，我们引入了一个简化的仿真电机模型。它的作用并非精确还原真实电机的所有物理特性，而是提供一个行为合理、响应连续的速度反馈源，让我们在没有真实硬件的情况下，也能构建起完整的 "指令下发 → 控制计算 → 反馈更新" 闭环控制链路。

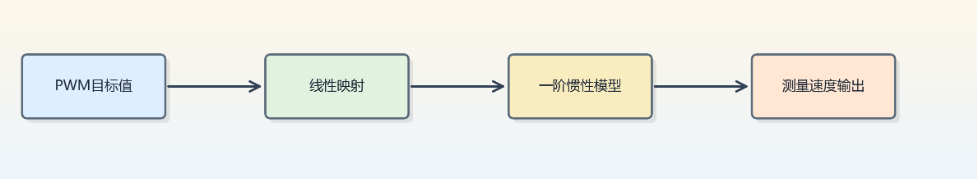

仿真电机模型的基本思路是：将 PID 输出的 PWM 指令视为 "期望驱动强度"，并通过两步转换得到一个近似真实的 "测量速度"：
线性映射：PWM → 目标速度
首先，将逻辑 PWM 值按比例映射为一个目标线速度。
当 PWM 输出为最大值时，对应电机可达到的最大速度，由一个参数变量指定。
当 PWM 较小时，目标速度也按比例缩小。
这一映射基于工程上常用的近似假设：在工作区间内，PWM 与稳态速度之间近似呈线性关系，足以满足算法调试阶段的需求。
一阶惯性模型：模拟动态响应
得到目标速度后，系统并不会立即将其作为测量速度输出，而是引入了一个一阶惯性模型来模拟电机的动态响应过程。
核心思想：当前速度变化的快慢，取决于当前速度与目标速度之间的差值。差值越大，速度变化越快；差值越小，变化越慢。
效果：该模型能自然表现出电机启动时的 "爬升过程" 和制动时的 "衰减过程"，而不是瞬间跳变，完美模拟了真实电机的惯性和机械特性。
二、代码实现
在代码中，这一过程通过一个简单而高效的离散公式实现。每个控制周期内，模型会根据当前周期时间 dt 和设定的时间常数 SIM_TAU_SEC 计算出一个权重系数 alpha，用于决定本周期速度更新的幅度。随后，测量速度会在当前值与目标值之间进行平滑过渡，避免突变。
cpp
/* ==================================================
* 仿真电机模型: PWM -> v_meas (mm/s)
* 用于没有编码器时测试闭环:
* PWM -> v_cmd(线性映射) -> 一阶惯性 -> v_meas
* ================================================== */
static void MotorSim_Update(int16_t pwmL, int16_t pwmR, float dt) {
// 1. PWM 线性映射为目标速度
float vL_cmd = ((float)pwmL / (float)PWM_MAX) * SIM_MAX_SPEED_MMPS;
float vR_cmd = ((float)pwmR / (float)PWM_MAX) * SIM_MAX_SPEED_MMPS;
// 2. 一阶惯性模型更新
// alpha = dt / (tau + dt)，决定响应速度
float alpha = dt / (SIM_TAU_SEC + dt); // 取值范围 0~1
// 速度平滑过渡
vL_meas += alpha * (vL_cmd - vL_meas);
vR_meas += alpha * (vR_cmd - vR_meas);
}SIM_MAX_SPEED_MMPS ：定义了 PWM 满幅时电机的理论最大速度，单位为 mm/s。
SIM_TAU_SEC ：仿真模型的时间常数，反映了电机 "响应快慢" 的特性。当 SIM_TAU_SEC 较小时，模型表现为响应迅速，接近理想电机。
当 SIM_TAU_SEC 较大时，模型表现为响应迟缓，惯性明显。
通过调整该参数，可以模拟不同类型电机或不同负载情况下的动态行为，从而全面观察 PID 控制器在各种条件下的表现。
总结
至此，我们完成了从上层指令到闭环验证的全部软件逻辑链路：
第一期搭建了控制任务的双模式调度框架。
第二期实现了运动学逆解、PID 控制和 PWM 驱动。
本期引入仿真电机模型，在纯软件环境下完成了闭环控制的完整验证。
