ClassLoader体系概述

ClassLoader体系概述

最近项目中需要运行时加载自定义 Jar 包，涉及到 Java 的 ClassLoader 体系。为了彻底搞清楚其中的原理（特别是 JDK 9 模块化后的变化），以及 Spring Boot 胖 Jar 中的自定义类加载机制，我整理了这份笔记，也方便以后查阅。

1.本文结构

1. ClassLoader 的类体系

   展示 ClassLoader 的继承关系图，并解释为何存在两条继承线（JDK 内部实现线 vs 公开 API 线），以及各自职责。

2. 两条继承线的分工 详细阐述 JDK 内部实现线（模块化感知、双亲委派）和公开 API 线（可扩展、URLClassLoader 体系）的分工与总结。

3. 模块化下的双亲委派体系

   通过堆栈分析说明 JDK 9+ 模块化系统如何改变线性委派模型；给出 AppClassLoader 加载类的详细流程图，并以 java.sql.Connection、String、com.example.MyService 为例演示模块化路由过程。

4. 自定义 ClassLoader（以 LaunchedClassLoader 为例） 结合 Spring Boot 源码，展示自定义类加载器的创建与委派链，重点分析其 loadClass 方法的特殊处理逻辑（包前缀绕过双亲委派），并解释为何需要这样设计。

2.ClassLoader的类体系

graph TD A[java.lang.ClassLoader] --> B[jdk.internal.loader.BuiltinClassLoader] B --> C[PlatformClassLoader] B --> D[AppClassLoader] A --> E[java.security.SecureClassLoader] E --> F[java.net.URLClassLoader] A --> G[... 其他自定义类加载器] F --> H[Spring Boot LaunchedClassLoader]

可以看出，上图的继承体系分为两条线。

左边的PlatformClassLoader和AppClassLoader都继承了jdk.internal.loader.BuiltinClassLoader，jdk.internal.loader.BuiltinClassLoader继承了java.lang.ClassLoader。

右边的Spring Boot LaunchedClassLoader继承了java.net.URLClassLoader，java.net.URLClassLoader继承了java.security.SecureClassLoader，java.security.SecureClassLoader继承了java.lang.ClassLoader。

---

3. 两条继承线的分工

分支一：JDK 内部实现线

职责：

• 双亲委派：继承自 ClassLoader的模板方法loadClass，并且BuiltinClassLoader在委派前增加了模块化路由（findLoadedModule精准直达模块所属加载器）。
• 模块化感知：维护packageToModule映射，确保模块边界和包归属不被破坏。
• 类路径来源：PlatformClassLoader和AppClassLoader分别负责不同的类来源（模块路径 vs classpath），完成 JVM 自身的类加载体系。

分支二：公开 API 线（提供可扩展的类加载器）

职责：

• 提供开发者接口：任何想要自定义类路径的人，只需要继承URLClassLoader并传入一组URL，无需关心底层字节码读取细节。
• 不关心模块：URLClassLoader完全不涉及 JPMS 的模块系统，它只知道从给定的 URL列表里找类和资源（适用于传统的 classpath 或 Spring Boot 的 jar:nested场景）。
• 安全能力：通过父类SecureClassLoader绑定了CodeSource和ProtectionDomain，所以即使是自定义加载器，加载的类也带安全出身。

总结：一条是 JVM 的"内政官"，负责系统稳定和模块秩序；另一条是"开放口岸"，允许世界各地的代码以统一方式进入 Java 运行时。因此，当我们真正需要实现一个可加载外部 Jar 的自定义类加载器时，几乎无一例外地会继承 URLClassLoader（或它的子类，如 Spring Boot 的 LaunchedClassLoader）。

---

4.ClassLoader在模块化下的双亲委派体系

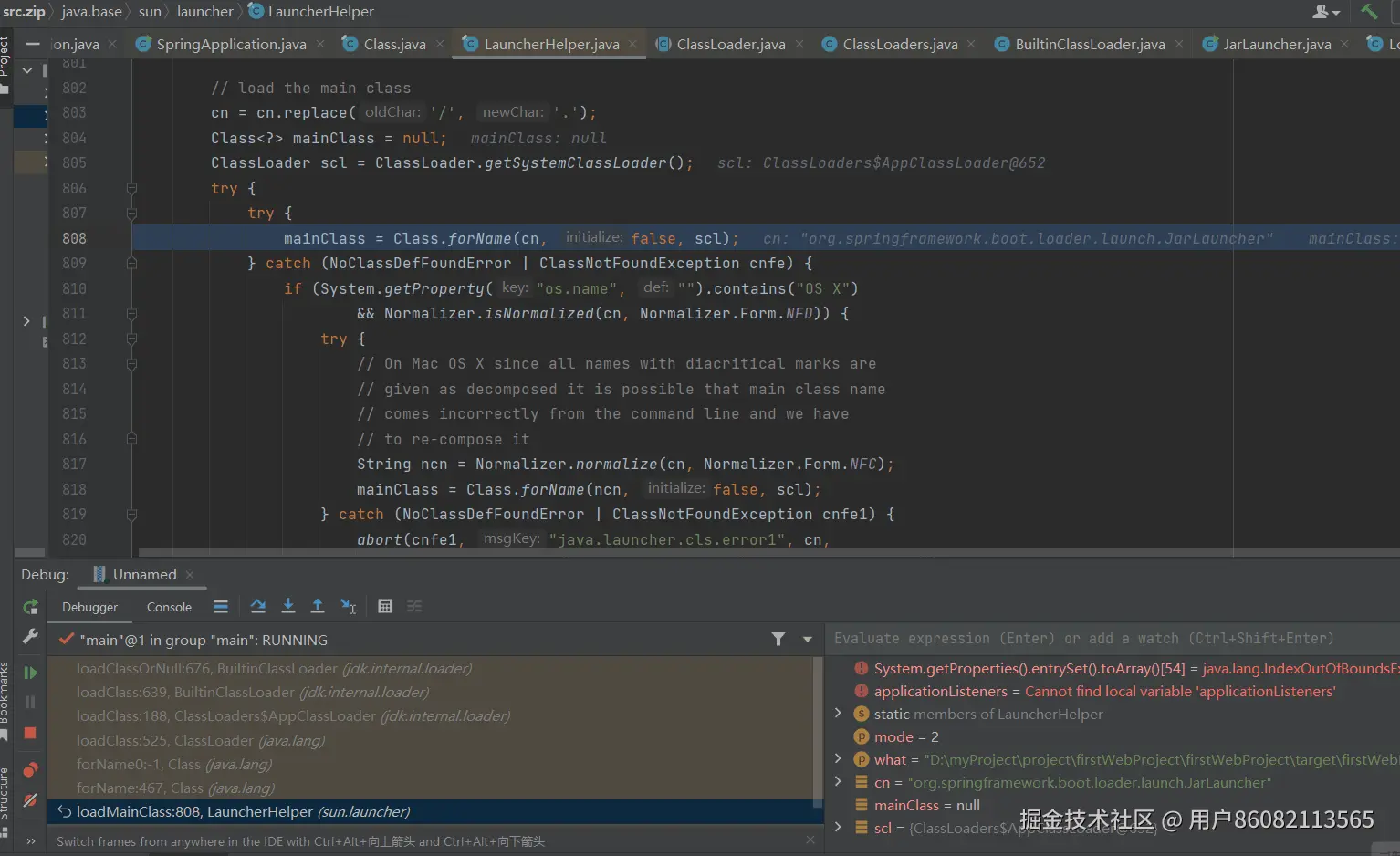

先看看SpringBoot胖jar加载org.springframework.boot.loader.launch.JarLauncher类的堆栈。 加载JarLauncher的是AppClassLoader。

如上面动图所展示的堆栈，在LauncherHelper的loadMainClass中，调用Class.forName加载Launcher类。之后进入native方法forName0，JVM再调用loadClass方法。那么JVM具体调用哪个ClassLoader的loadClass方法呢？这就看native方法中传入的loader具体是哪个对象，JVM会根据传入的对象，调用该对象的loadClass方法。

private static native Class<?> forName0(String name, boolean initialize,
ClassLoader loader,
Class<?> caller)
   throws ClassNotFoundException;

通过堆栈看到，首先进入的是ClassLoader的loadClass，那是不是说明forName0传入的对象是ClassLoader对象呢？不是的，我们通过前面的堆栈可以看到传入的ClassLoader其实是AppClassLoader的对象。AppClassLoader是ClassLoader的子类，它并未覆写loadClass函数，所以调用loadClass函数时，实际上是调用它的父类ClassLoader的loadClass函数。后面看到堆栈两次进入BuiltinClassLoader的loadClassOrNull函数，也是这个道理。

在没有模块化的 JDK 8 及之前，委托链是线性的：

AppClassLoader
  └─ parent → PlatformClassLoader
                └─ parent → BootstrapClassLoader

JDK 9 引入模块系统后，BuiltinClassLoader 作为 PlatformClassLoader和AppClassLoader的共同父类，多了一个关键数据结构：

// 包名 → 该包所属的已解析模块
ConcurrentHashMap<String, LoadedModule> packageToModule;

这个映射表记录了哪个包归属于哪个模块。而模块系统要求：如果一个包已经被某个模块声明，那么该包下的所有类，必须由定义该模块的类加载器来加载。 这就打破了一味向上委托的线性模型，变成了先查模块映射，再按需委托的图状模型。
梳理一下AppClassLoader加载类的流程图，如下。

flowchart TD Start["AppClassLoader.loadClass(cn)"] --> Builtin[调用 BuiltinClassLoader.loadClass] Builtin --> LONull["调用 loadClassOrNull(cn, resolve)"] LONull --> Sync["synchronized (getClassLoadingLock(cn))"] Sync --> CheckLoaded{"1. findLoadedClass(cn)\n是否已加载?"} CheckLoaded -- "是" --> ReturnC["返回已加载的 Class"] CheckLoaded -- "否" --> ModuleLookup{"2. findLoadedModule(cn)\n查找包所属模块"} %% 有模块的分支 ModuleLookup -- "找到模块 M" --> CheckLoader{"M.loader() == this ?\n模块是否属于当前加载器?"} CheckLoader -- "是 (属于自己)" --> WaitModule{"VM.isModuleSystemInited() ?"} WaitModule -- "是" --> LoadFromModule["findClassInModuleOrNull(loadedModule, cn)"] LoadFromModule --> ReturnC WaitModule -- "否 (系统未就绪)" --> ReturnC CheckLoader -- "否 (属于其他加载器)" --> Delegate["c = M.loader().loadClassOrNull(cn)\n直接跳转到模块所属加载器"] Delegate --> ReturnC %% 无模块的分支 ModuleLookup -- "未找到模块\n(类在 classpath 上)" --> CheckParent{"3. parent != null ?"} CheckParent -- "是" --> ParentLoad["c = parent.loadClassOrNull(cn)\n委派 PlatformClassLoader"] %% PlatformClassLoader 内部 ParentLoad --> PLAT["PlatformClassLoader\n走同样的 loadClassOrNull 流程"] PLAT --> PLAT_Module{"findLoadedModule(cn) ?"} PLAT_Module -- "找到平台模块" --> PLAT_Own{"属于自己 ?"} PLAT_Own -- "是" --> PLAT_Load["从平台模块加载"] PLAT_Load --> ParentResult["返回 c 或 null"] PLAT_Own -- "否(Bootstrap)" --> PLAT_Delegate["委托 Bootstrap"] PLAT_Delegate --> ParentResult PLAT_Module -- "未找到" --> PLAT_Parent{"parent != null ?"} PLAT_Parent -- "否 (null = Bootstrap)" --> Bootstrap["findBootstrapClassOrNull(cn)"] Bootstrap --> PLAT_ClassPath{"Bootstrap 找到 ?"} PLAT_ClassPath -- "是" --> ParentResult PLAT_ClassPath -- "否" --> PLAT_OwnCP["PlatformCL 查自己的 classpath"] PLAT_OwnCP --> ParentResult ParentResult --> CheckParentResult{"c != null ?"} CheckParentResult -- "是" --> ReturnC CheckParentResult -- "否" --> OwnClassPath CheckParent -- "否 (parent 为 null)" --> OwnClassPath %% AppCL 自己的 classpath OwnClassPath["4. 有 classpath 且 VM 已启动 ?"] -->|"是"| FindOnCP["findClassOnClassPathOrNull(cn)\n扫描 classpath 上所有 JAR 和目录"] FindOnCP --> ReturnC OwnClassPath -->|"否"| ReturnNull["返回 null"] %% 最终结果 ReturnC --> FinalCheck{"c == null ?"} FinalCheck -- "是" --> ThrowCNF["throw ClassNotFoundException"] FinalCheck -- "否" --> Resolve{"resolve == true ?"} Resolve -- "是" --> DoResolve["resolveClass(c)"] DoResolve --> Done["返回 Class"] Resolve -- "否" --> Done %% 样式定义 style ModuleLookup fill:#e1f5ff,stroke:#01579b,stroke-width:2px style CheckLoader fill:#e1f5ff,stroke:#01579b,stroke-width:2px style CheckParent fill:#fff3e0,stroke:#e65100,stroke-width:2px style FindOnCP fill:#e8f5e9,stroke:#1b5e20,stroke-width:2px style ReturnC fill:#f3e5f5,stroke:#4a148c,stroke-width:2px style ThrowCNF fill:#ffebee,stroke:#b71c1c,stroke-width:2px

与传统的双亲委派相比，模块化的双亲委派，在委派parent类加载器加载之前，会先做模块化判断。
模块化路由举例

a. 加载 java.sql.Connection

假设应用代码触发 AppClassLoader.loadClass("java.sql.Connection")：

步骤 1：模块化判断

findLoadedModule("java.sql.Connection")：

提取包名 java.sql

• 查到它属于 java.sql 模块
• 该模块被 JDK 内部定义，由 PlatformClassLoader 负责加载
• 发现 PlatformClassLoader ≠ 当前对象（AppClassLoader）
• 直接委托给 PlatformClassLoader.loadClass("java.sql.Connection")

步骤 2：PlatformClassLoader 处理

PlatformClassLoader 自己的 loadClass：

• 检查缓存 → 未找到
• 进入标准双亲委派：super.loadClass → ClassLoader.loadClass
• 委托 parent（Bootstrap） → Bootstrap 找不到
• 自己 findClass("java.sql.Connection") → 找到，返回

这样，即使 AppClassLoader 和 PlatformClassLoader 之间还存在传统的父子链，模块化判断绕过了逐步向上委派的步骤，直接把请求路由到了正确的模块加载器。

b. 加载 String

触发 AppClassLoader.loadClass("java.lang.String")：

• findLoadedModule("java.lang.String") → 包 java.lang → 属于 java.base 模块
• java.base 由 Bootstrap 定义
• 委托给 Bootstrap → 直接返回已加载的 String.class

这里模块化判断甚至直接跳过了 PlatformClassLoader。

c. 加载自己应用里的 com.example.MyService

触发 AppClassLoader.loadClass("com.example.MyService")：

• findLoadedModule("com.example.MyService") → 包 com.example
• packageToModule 中没有该包的条目（你的应用代码不在模块路径上，而是在 classpath 上）
• 返回 null → 走标准双亲委派
• ClassLoader.loadClass → 委派 Platform → 委派 Bootstrap → 都找不到
• AppClassLoader.findClass("com.example.MyService") → 从 classpath 找到

---

5. 自定义ClassLoader，以LaunchedClassLoader举例

在springboot的Launcher中有这样一段代码

private ClassLoader createClassLoader(URL[] urls) {
    // 获取当前的类加载器，当前类是Launcher，类加载器是AppClassLoader
    ClassLoader parent = getClass().getClassLoader();
    // 创建一个LauncherClassLoader对象，将parent（即AppClassLoader）作为父加载器。
    return new LaunchedClassLoader(isExploded(), getArchive(), urls, parent);
}

故LauncherClassLoader的实例委托链为：

BootstrapClassLoader (C++, null)
         ↑ parent
PlatformClassLoader
         ↑ parent
AppClassLoader
         ↑ parent
LaunchedClassLoader   ← 自定义加载器

LauncherClassLoader的loadClass比较简单，代码如下

protected Class<?> loadClass(String name, boolean resolve) throws ClassNotFoundException {
    if (name.startsWith(JAR_MODE_PACKAGE_PREFIX) || name.equals(JAR_MODE_RUNNER_CLASS_NAME)) {
        try {
            Class<?> result = loadClassInLaunchedClassLoader(name);
            if (resolve) {
                resolveClass(result);
            }
            return result;
        }
        catch (ClassNotFoundException ex) {
        // Ignore
        }
    }
    return super.loadClass(name, resolve);
}

逐层逻辑

1. 判断类名是否需要特殊处理 如果全限定类名以 JAR_MODE_PACKAGE_PREFIX（例如 org.springframework.boot.loader.）开头， 或者类名严格等于 JAR_MODE_RUNNER_CLASS_NAME，
   则进入自定义加载流程。
   否则，直接走标准双亲委派 super.loadClass(name, resolve)。
2. 自定义加载流程
   调用 loadClassInLaunchedClassLoader(name)，该方法内部会使用 LaunchedClassLoader 的 URL 类路径（包含 BOOT-INF/classes/ 和 BOOT-INF/lib/*.jar 的 jar:nested URL）去查找并定义类。 如果找到并成功加载，得到一个 Class<?> 对象 result。 如果 resolve 参数为 true，则调用 resolveClass(result) 完成该类的链接（解析符号引用）。 返回已加载的 Class 对象。
3. 标准双亲委派
   对于不匹配包前缀的类，或者自定义加载器找不到的类，调用 super.loadClass(name, resolve)。 这会将请求交给父类 ClassLoader 的模板方法，执行"先委托父加载器，找不到再自己 findClass"的经典流程。 这里的父加载器通常是 AppClassLoader，因此会向上委托到 PlatformClassLoader 和 BootstrapClassLoader 去查找核心类库和 classpath 上的类。

为什么要有这段逻辑？

回顾 Spring Boot 的胖 JAR 结构：

app.jar
├── org/springframework/boot/loader/...   ← 启动器自己的类
├── BOOT-INF/classes/                     ← 你的应用类
└── BOOT-INF/lib/                         ← 你的第三方依赖

启动器在运行时，创建了一个自定义的ClassLoader（例如LaunchedClassLoader），它知道如何从BOOT-INF/下面加载类。但是JVM 启动时，首先加载的是启动器自身的类（org.springframework.boot.loader.*），这些类是由 AppClassLoader从胖 JAR 的根目录加载的。

现在问题来了：自定义的ClassLoader继承自URLClassLoader，按照双亲委派模型，所有加载请求会先向上委派给AppClassLoader。如果应用代码中引用了某个同时存在于启动器包路径和BOOT-INF/classes/中的类，那么AppClassLoader会优先从根目录找到它，而不是从BOOT-INF/classes/加载。这会导致类版本混乱，尤其是当 Spring Boot 的启动器依赖和用户应用依赖存在重叠时。

此外，某些特定的"桥接"类（如JarModeRunner）必须由自定义加载器加载，以确保它们能访问到嵌套 JAR 内部的类。
