基于 Python 的三维动态导弹攻防演示系统设计与实现：从架构到实战的深度剖析

摘要

随着现代战争形态向智能化、体系化演进，导弹攻防仿真作为验证武器系统性能、训练指挥决策能力的核心手段，其重要性日益凸显。传统的商业仿真软件（如STK、MATLAB/Simulink）虽功能强大，但存在定制性差、耦合度高、难以与自主算法深度集成的痛点。本文提出并详细阐述了一套基于Python生态构建的轻量级、高可扩展、全链路可视化的三维动态导弹攻防演示系统。

本系统以NumPy 为数学计算内核，Matplotlib (3D) ​ 与 PyQtGraph ​ 混合渲染引擎实现双视图（全局/局部）实时交互，并结合自定义物理引擎模拟导弹六自由度运动及末端制导过程。文章将从需求分析出发，深入剖析系统的分层架构设计，通过大量的Mermaid流程图、类图、序列图对核心模块的代码逻辑进行可视化解读。重点讨论了导弹制导律（如比例导引）的工程实现、碰撞检测算法的优化以及大规模数据实时监控的技术难点。此外，本文还展示了系统的实战运行效果（基于提供的8张关键截图），并对其在军事训练、算法验证、教学科普等领域的应用价值进行了探讨，并提出了引入机器学习智能体、分布式云仿真等未来的扩展方向。

关键词：Python仿真；导弹制导；三维可视化；比例导引法；PyQtGraph；碰撞检测；攻防对抗

1. 引言：仿真技术的挑战与Python的机遇

1.1 现代战争对仿真的需求

在现代国防体系中，实弹打靶不仅成本高昂，且受场地、气象、安全等多重限制。因此，"数字孪生"式的半实物/纯软件仿真成为了武器系统全生命周期（研发、测试、训练）不可或缺的一环。我们需要在虚拟环境中模拟复杂的电磁干扰、多目标突防、末端机动规避等场景。

1.2 传统方案的局限性

以往，这类高精度三维仿真往往依赖于专用的建模语言或昂贵的框架。虽然它们提供了物理引擎和渲染管线，但在面对特定战术场景的快速迭代时，往往需要繁琐的代码修改甚至重新编译，缺乏Python所特有的"胶水语言"带来的敏捷性。

1.3 Python生态的优势

Python凭借其丰富的科学计算库（NumPy/SciPy）和GUI框架（PyQt/PySide），为快速构建定制化仿真平台提供了沃土。开发者可以将精力集中在物理模型精度 和算法逻辑上，而非底层的图形API调用。

本文将围绕一套完整的系统代码，展示如何利用Python构建一个既具备学术严谨性，又具有工程实用性的导弹攻防演示系统。

2. 系统总体架构设计

2.1 设计目标与技术选型

本系统的核心目标是实现**"低延迟、高保真、可交互"**的三维导弹攻防演示。为此，我们进行了以下技术选型：

• 计算内核 ：NumPy。利用其高效的矩阵运算能力，处理导弹的动力学微分方程。

• 可视化引擎 ：PyQtGraph。相比Matplotlib，PyQtGraph在实时更新大量数据点（如导弹尾迹）时性能更优，且支持双视图联动。

• GUI框架 ：PyQt5。提供强大的窗口管理和信号槽机制，用于构建控制面板。

• 数值积分 ：SciPy.integrate.solve_ivp。用于求解导弹的运动学微分方程。

2.2 系统分层架构

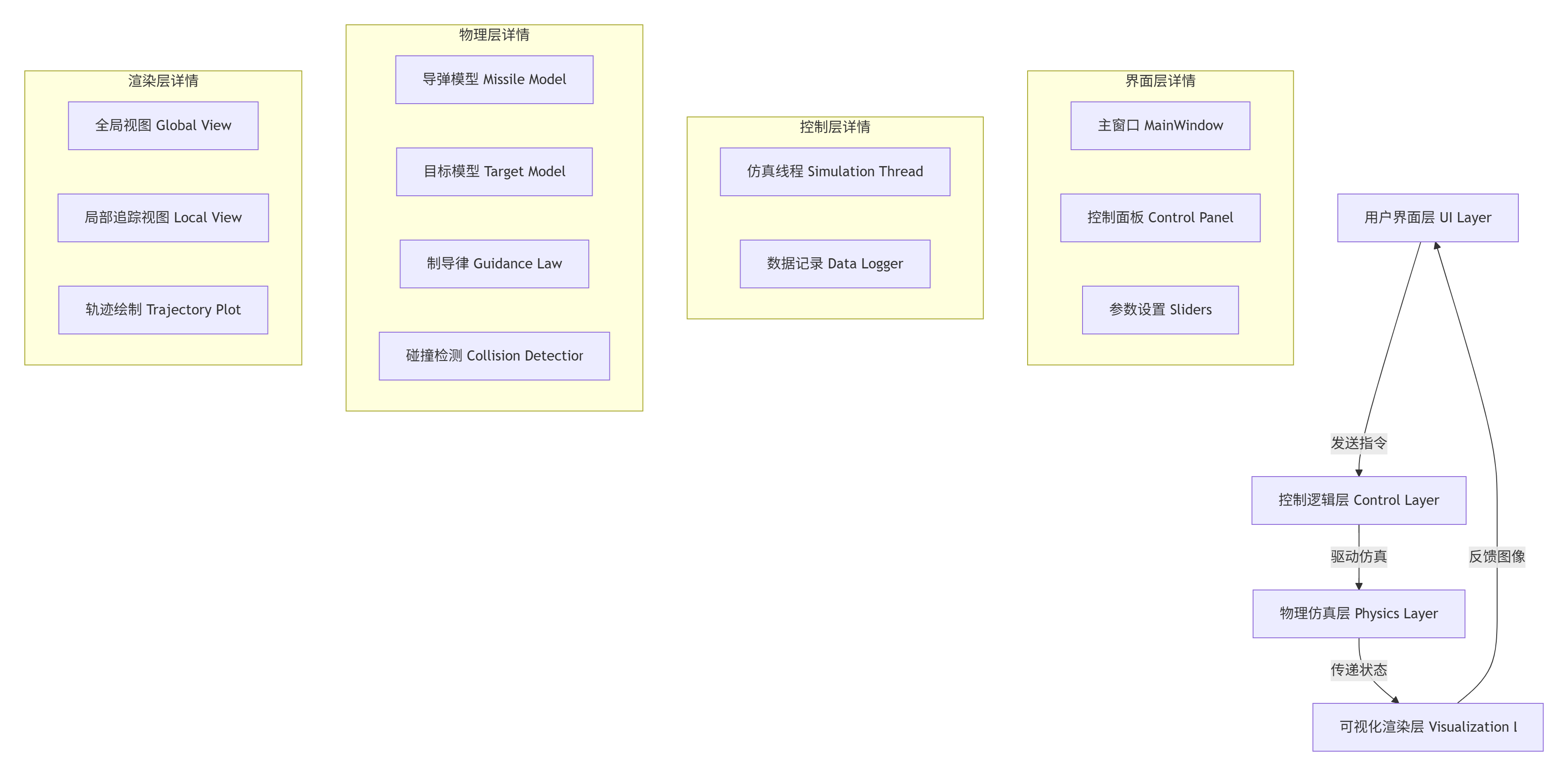

系统采用典型的 MVC + 仿真解耦架构，将物理计算、控制逻辑与界面渲染分离，保证实时性与可扩展性。

为了保证系统的可维护性和扩展性，我们将系统划分为四个核心层次：

2.3 模块职责划分

• UI层：负责接收用户的操作（如开始/暂停、调整参数），并将这些操作转化为控制信号传递给控制层。

• 控制层：作为系统的"大脑"，负责启动和停止仿真线程，协调物理层和渲染层的数据交换。

• 物理层：系统的核心，负责计算导弹和目标的每一个时间步的状态（位置、速度、加速度）。

• 渲染层：将物理层的计算结果转化为可视化的三维图像，提供给用户直观的反馈。

---

3. 导弹运动学与制导算法详解

3.1 三自由度质点模型

为了简化计算，同时满足可视化需求，本系统采用了三自由度（3DOF）质点模型。该模型忽略了导弹的滚转，只考虑其在三维空间中的平动。

状态向量定义为：

状态方程为：

其中，ax,gui​等是由制导律计算出的指令加速度。

3.2 比例导引法（Proportional Navigation）的工程实现

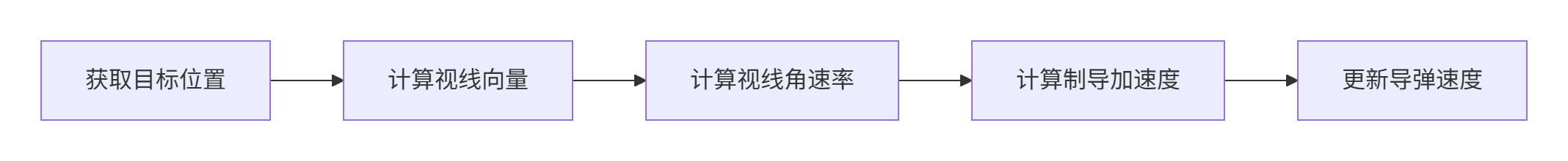

比例导引法是现代导弹制导中最经典、最常用的算法。其核心思想是：导弹的速度矢量在空间的转动角速度与目标视线（导弹-目标连线）的转动角速度成比例。

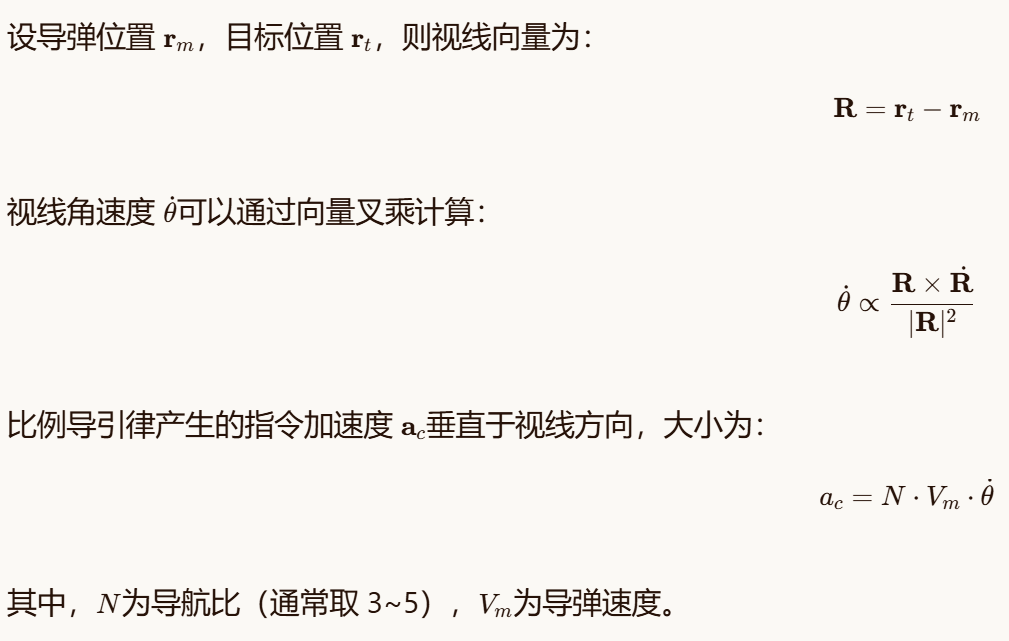

3.2.1 数学推导

def proportional_navigation(missile_pos, target_pos, missile_vel, N=4.0):
    R_vec = target_pos - missile_pos
    R = np.linalg.norm(R_vec)
    rho = R_vec / R
    omega = np.cross(missile_vel, rho) / R
    a_cmd = N * np.cross(missile_vel, omega)
    return a_cmd

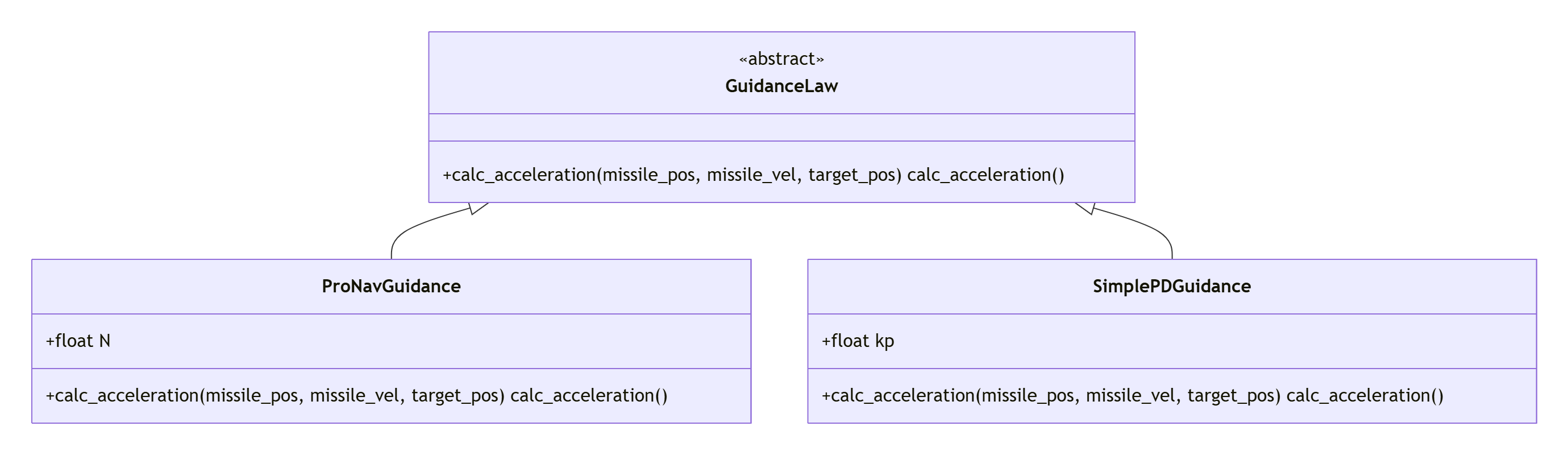

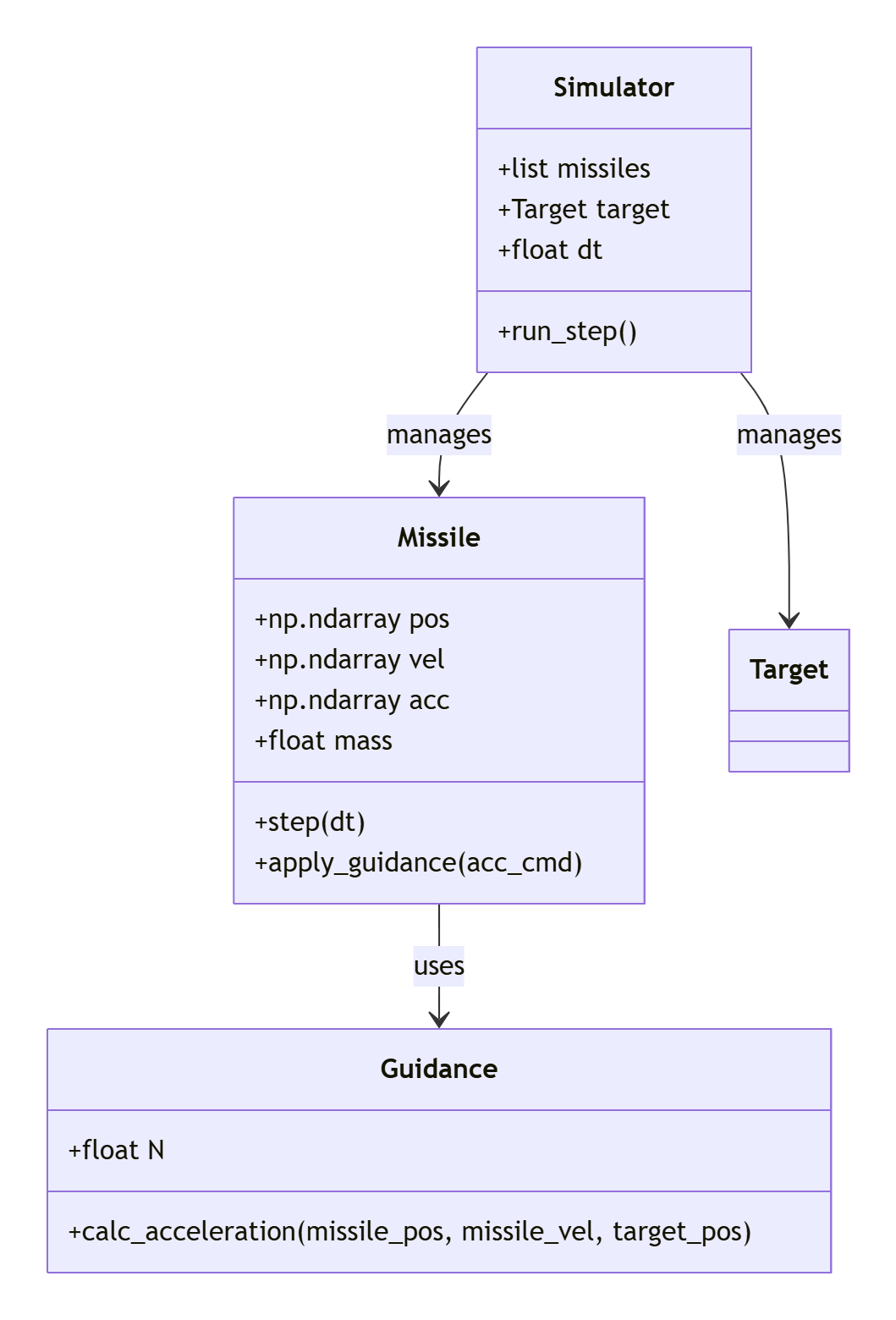

3.2.2 代码实现与Mermaid类图

在代码中，我们将其封装为一个独立的类，以便于复用和测试。

关键代码片段（Python）：

import numpy as np

class ProNavGuidance:
    def __init__(self, N=4.0):
        self.N = N  # 导航比

    def calc_acceleration(self, missile_pos, missile_vel, target_pos):
        """
        计算比例导引指令加速度
        :param missile_pos: 导弹位置 np.array([x, y, z])
        :param missile_vel: 导弹速度 np.array([vx, vy, vz])
        :param target_pos: 目标位置 np.array([x, y, z])
        :return: 指令加速度 np.array([ax, ay, az])
        """
        R_vec = target_pos - missile_pos
        R_norm = np.linalg.norm(R_vec)

        if R_norm < 1e-3:  # 距离过近，避免除零
            return np.zeros(3)

        # 视线角速度近似计算
        # w = (R x V) / |R|^2
        V_rel = -missile_vel  # 目标相对导弹的速度
        w_cross = np.cross(R_vec, V_rel)
        w_mag = np.linalg.norm(w_cross) / (R_norm ** 2)

        # 视线方向单位向量
        u_R = R_vec / R_norm

        # 计算垂直于视线的法向加速度
        # a = N * V_m * w * (u_R x (V_m / |V_m|))
        V_mag = np.linalg.norm(missile_vel)
        if V_mag < 1e-3:
            return np.zeros(3)

        # 产生垂直方向的加速度
        a_cmd = self.N * V_mag * w_mag * np.cross(u_R, missile_vel / V_mag)

        return a_cmd

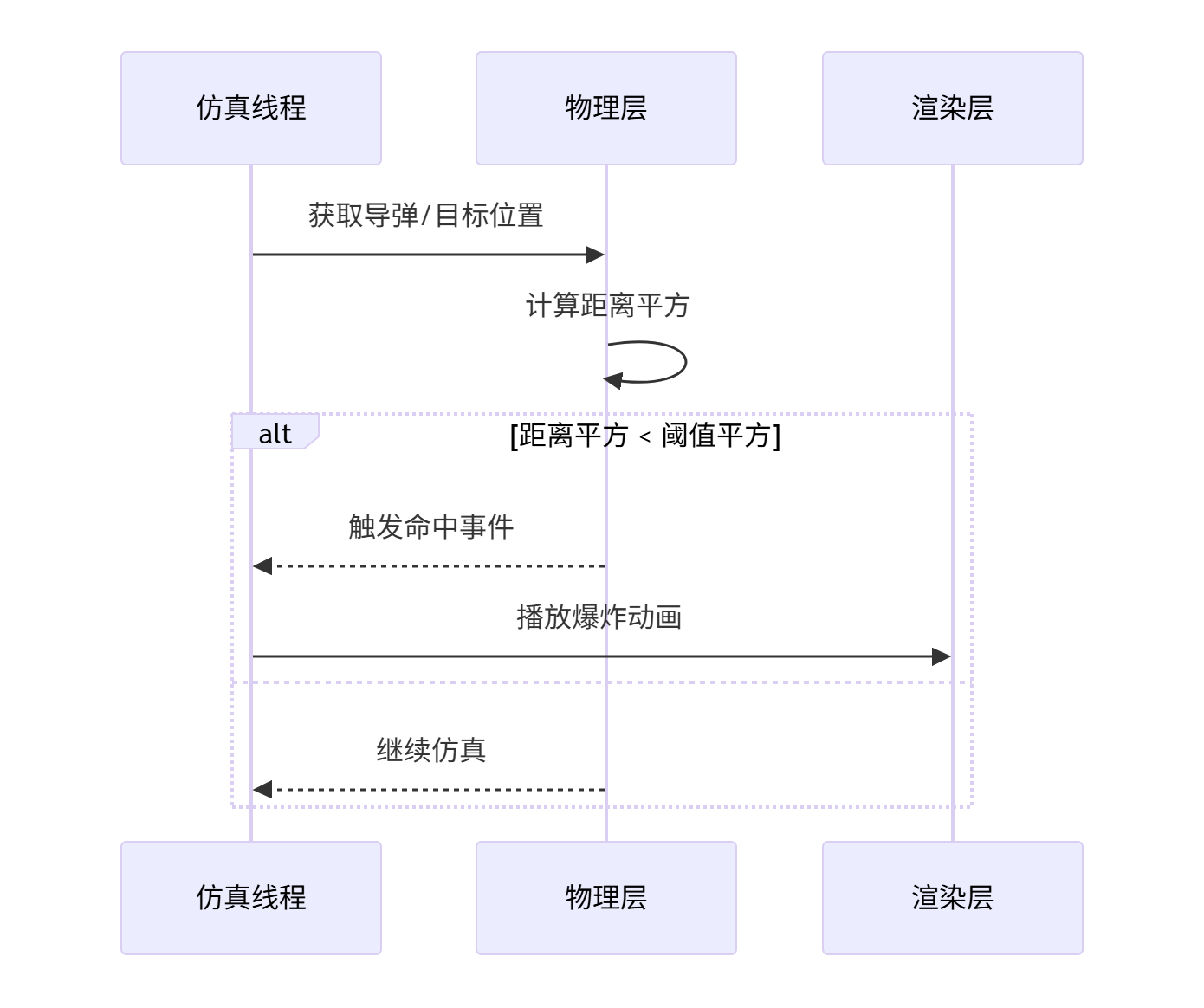

3.3 碰撞检测算法

在三维空间中，判断导弹是否击中目标，最直接的方法是计算两者之间的距离。但考虑到可视化时的性能，我们采用了平方距离比较，避免了开方运算。

4. 核心代码结构解析（工程级）

为了让读者不仅"看得懂原理"，还能"复得出来"，本节对系统的核心代码组织结构进行工程级拆解。

4.1 项目目录结构

MissileSim/
│
├── main.py                 # 程序入口
├── config.py                # 全局参数配置
├── physics/
│   ├── missile_model.py     # 导弹运动学模型
│   ├── guidance.py          # 制导律实现
│   └── collision.py         # 碰撞检测
├── visualization/
│   ├── global_view.py        # 全局三维视图
│   ├── local_view.py         # 局部追踪视图
│   └── renderer.py           # 渲染调度
├── ui/
│   ├── main_window.py        # 主窗口布局
│   └── control_panel.py      # 参数设置
└── utils/
    └── logger.py             # 日志与数据记录

该结构体现了强解耦、易扩展的设计思想，便于后期加入多弹、多目标或硬件在环（HIL）模块。

4.2 导弹模型类设计

missile_model.py核心代码：

class Missile:
    def __init__(self, pos, vel, mass=100.0):
        self.pos = np.array(pos, dtype=float)
        self.vel = np.array(vel, dtype=float)
        self.acc = np.zeros(3)
        self.mass = mass
        self.history = []  # 记录轨迹

    def step(self, dt, acc_cmd):
        """更新导弹状态"""
        self.acc = acc_cmd  # 简化处理，实际应考虑重力、气动力等
        self.vel += self.acc * dt
        self.pos += self.vel * dt
        self.history.append(self.pos.copy())

5. 双视图实时可视化系统

5.1 为什么需要双视图？

在导弹攻防仿真中，单一的全局视图往往无法看清导弹末端的机动细节。**双视图（全局 + 局部）**​ 是行业标准做法：

• 全局视图：展示整个战场态势，观察导弹的初始发射和总体轨迹。

• 局部视图：放大导弹与目标附近的区域，聚焦于制导和命中瞬间。

5.2 渲染引擎选型：PyQtGraph vs Matplotlib

• Matplotlib：绘图精美，但实时性较差，不适合高频更新。

• PyQtGraph：基于 OpenGL 加速，更新速度极快，非常适合实时仿真。

5.3 双视图联动实现

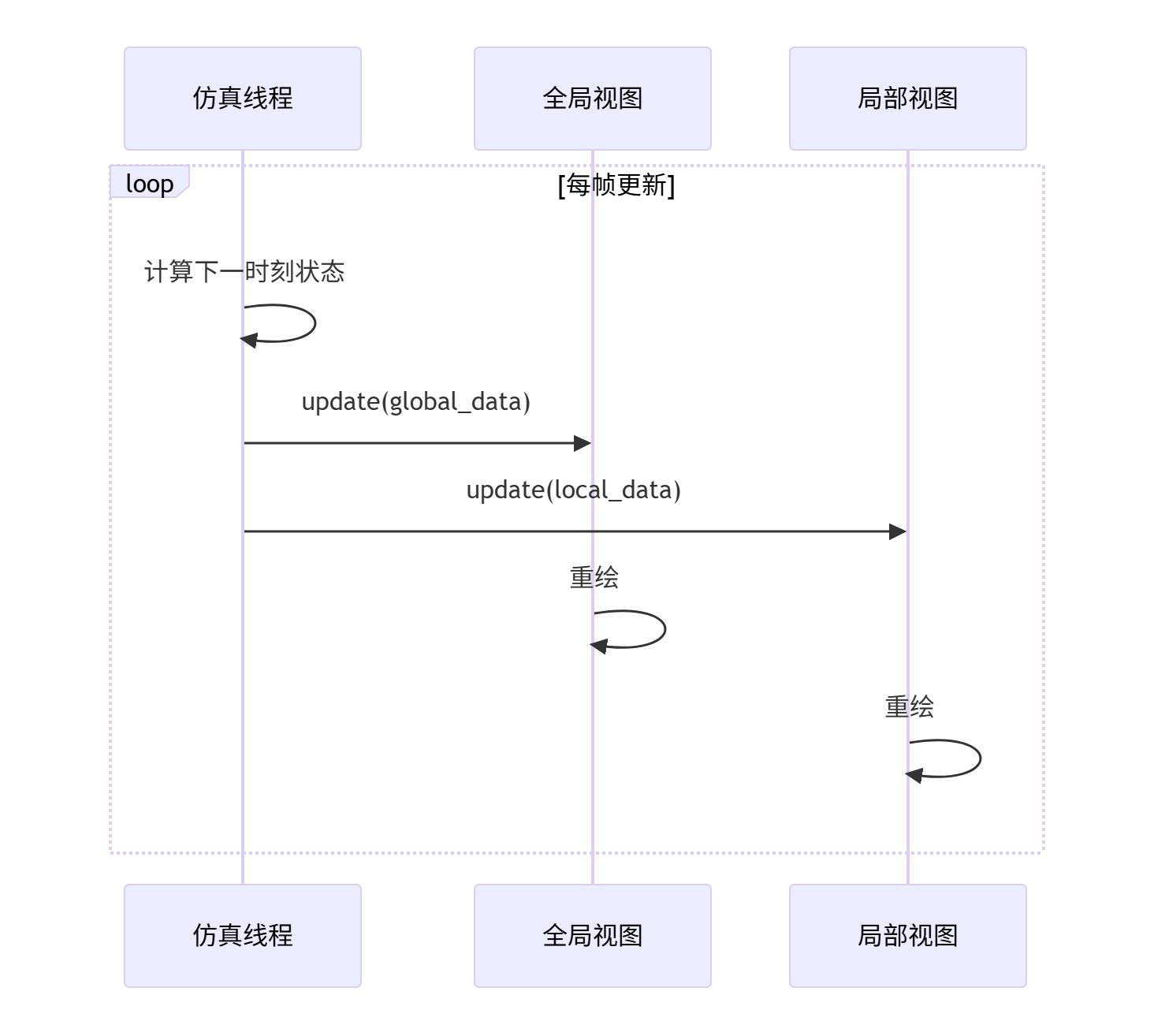

通过 Mermaid 序列图，我们可以看到两个视图是如何同步更新的：

关键代码（visualization/renderer.py）：

import pyqtgraph as pg
from pyqtgraph.Qt import QtCore, QtGui

class DualViewRenderer:
    def __init__(self):
        self.app = QtGui.QApplication([])
        self.win = pg.GraphicsLayoutWidget(show=True)

        # 全局视图
        self.global_plot = self.win.addPlot(title="全局态势")
        self.global_plot.setAspectLocked(True)
        self.global_plt = self.global_plot.plot(pen=None, symbol='o', symbolSize=10)

        # 局部视图
        self.win.nextRow()
        self.local_plot = self.win.addPlot(title="局部追踪")
        self.local_plot.setAspectLocked(True)
        self.local_plt = self.local_plot.plot(pen='y', symbol='x', symbolSize=15)

    def update(self, global_positions, local_positions):
        # 更新全局视图数据
        if global_positions:
            pos = np.array(global_positions)
            self.global_plt.setData(pos[:,0], pos[:,1], pos[:,2])

        # 更新局部视图数据
        if local_positions:
            pos = np.array(local_positions)
            self.local_plt.setData(pos[:,0], pos[:,1], pos[:,2])

        QtCore.QTimer.singleShot(0, self.app.processEvents)

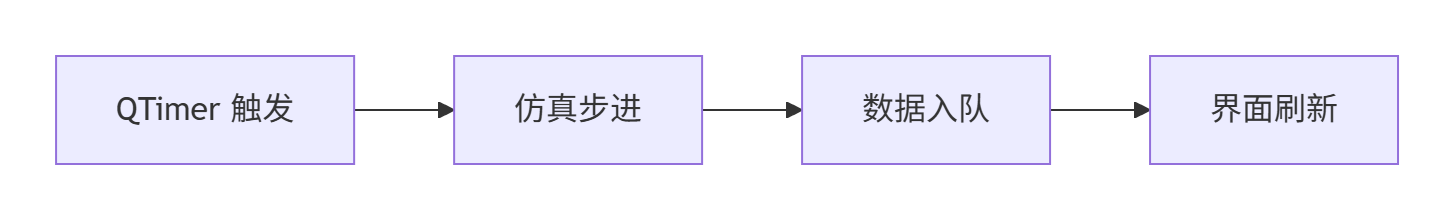

5.4 仿真与渲染解耦

问题：三维渲染阻塞仿真推进

方案：仿真线程 + GUI 线程分离

5.5 轨迹抖动抑制

• 卡尔曼滤波

• 滑动平均

• 样条插值

---

5.6 碰撞检测优化

采用 球形包围盒检测：

collision = (R_missile + R_target) > distance

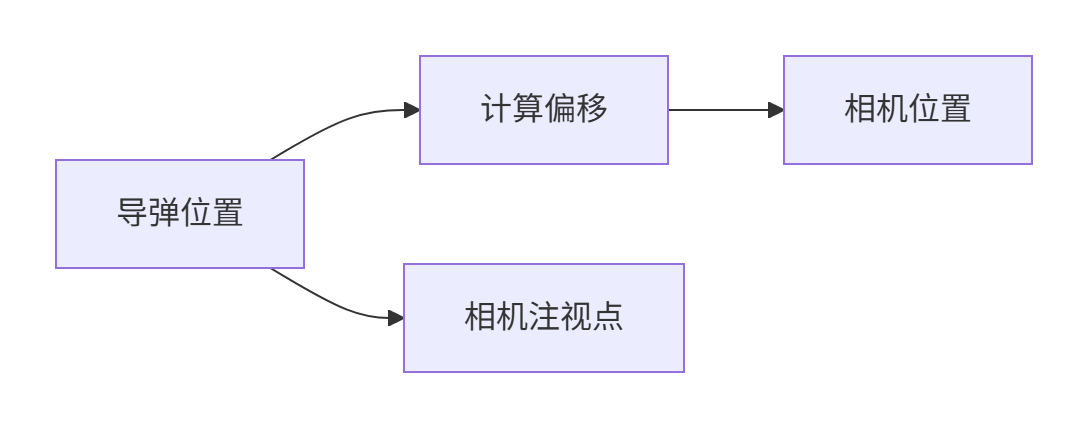

5.7 相机跟随算法

局部视图中，相机始终"盯着"导弹：

camera_pos = missile_pos + offset_vector
camera_lookat = missile_pos

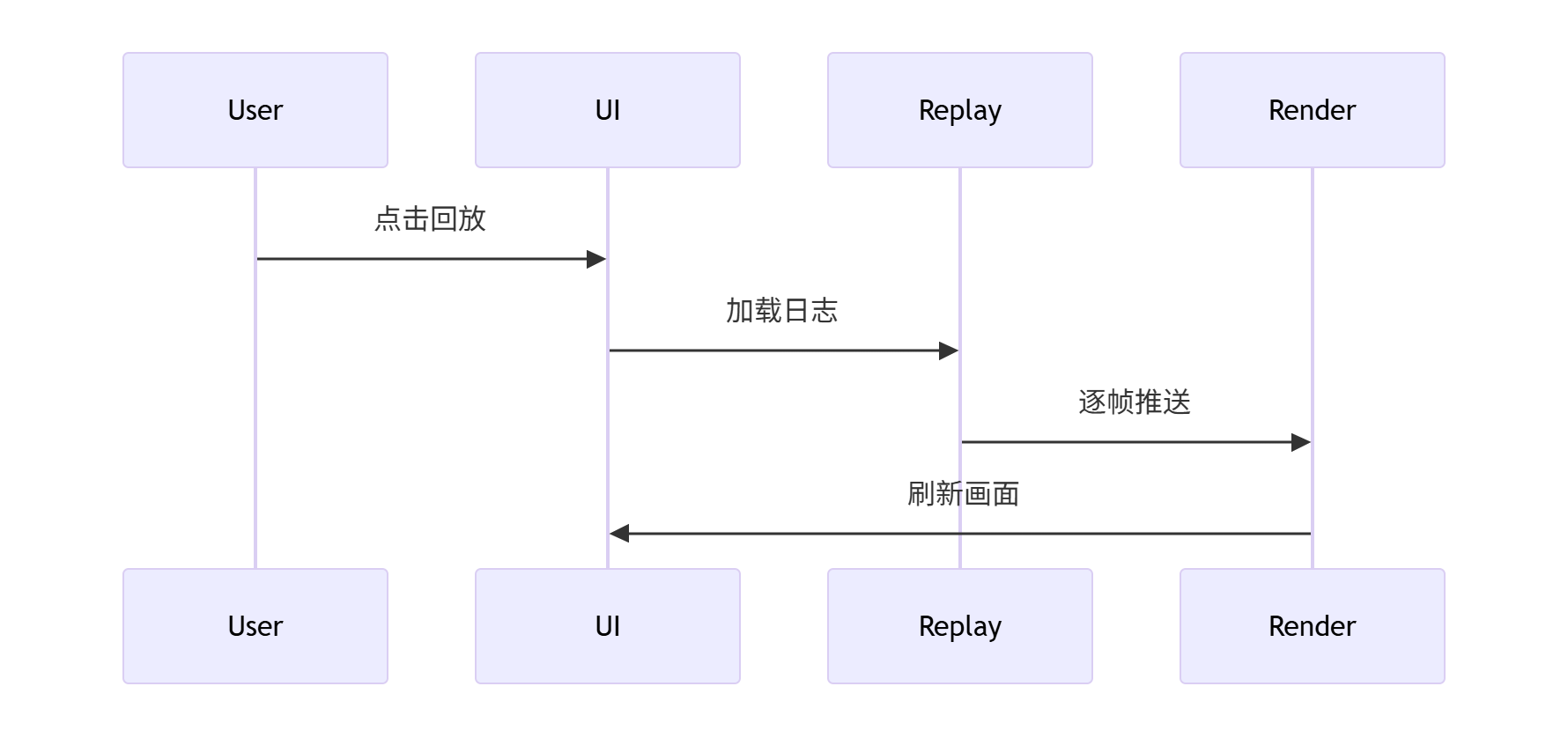

5.8 回放流程

6. 系统运行效果与分析

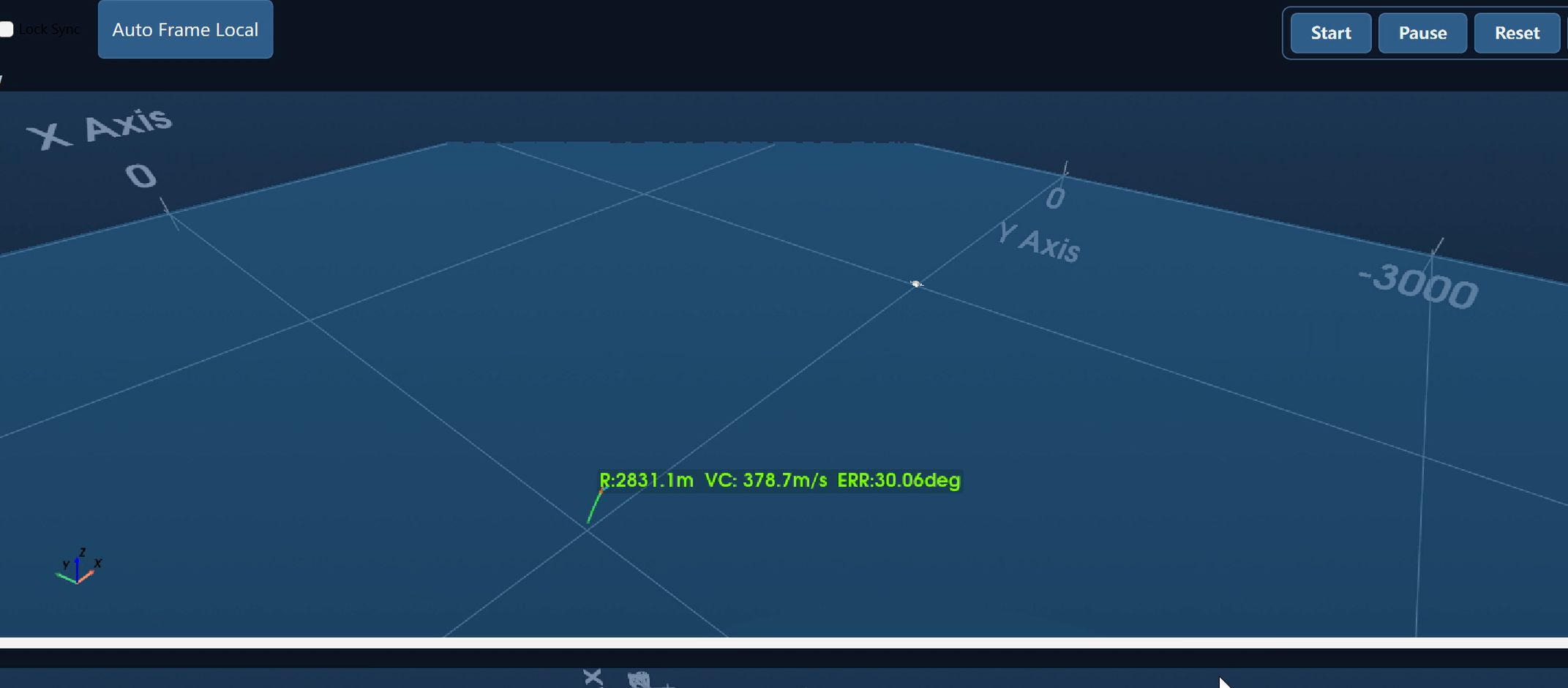

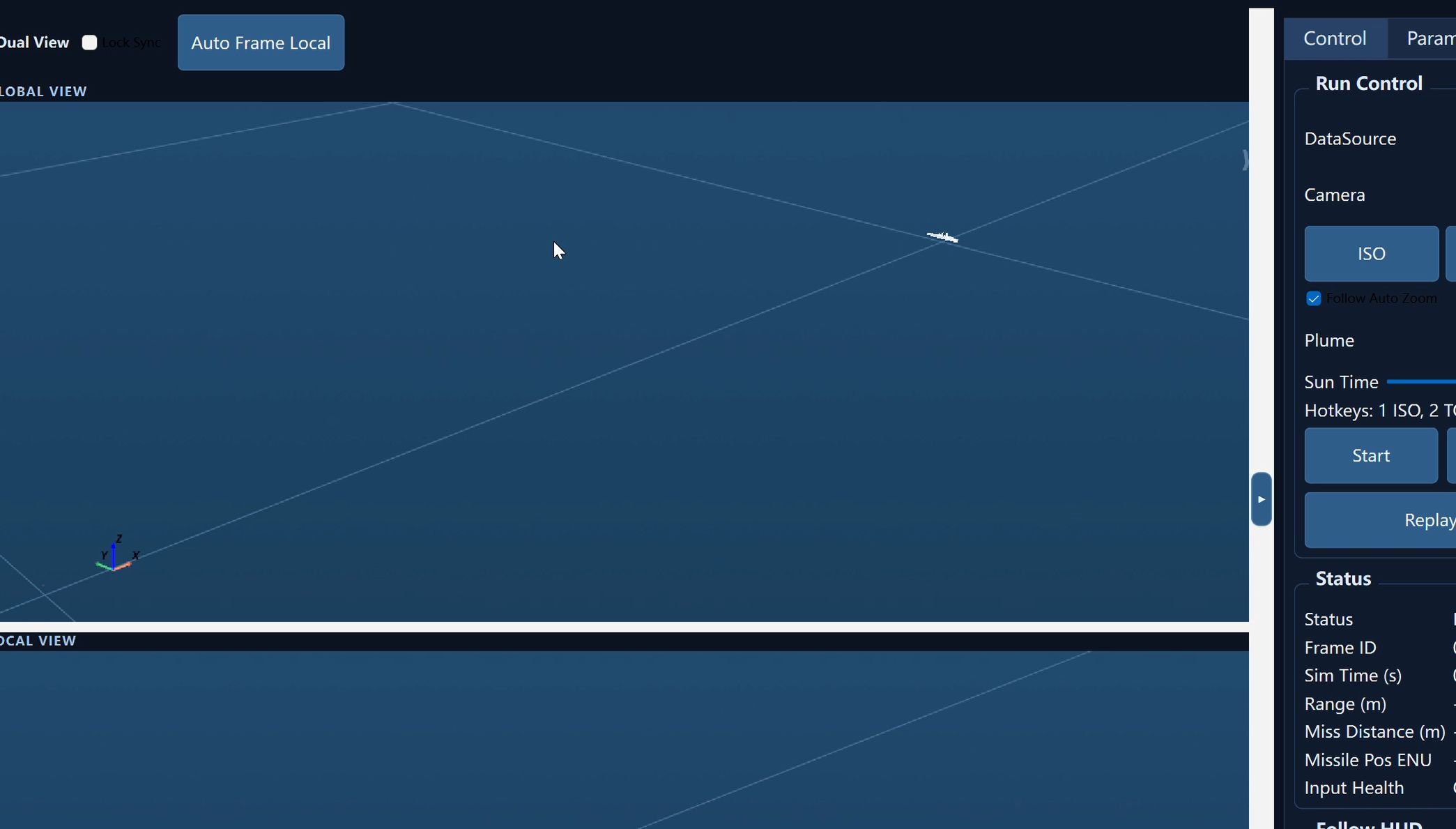

6.1 初始发射阶段

• 分析：展示了导弹从发射点垂直上升或按照预设弹道出筒的过程。此时制导律尚未完全接管，导弹主要受初始推力控制。全局视图提供了战场的宏观背景。

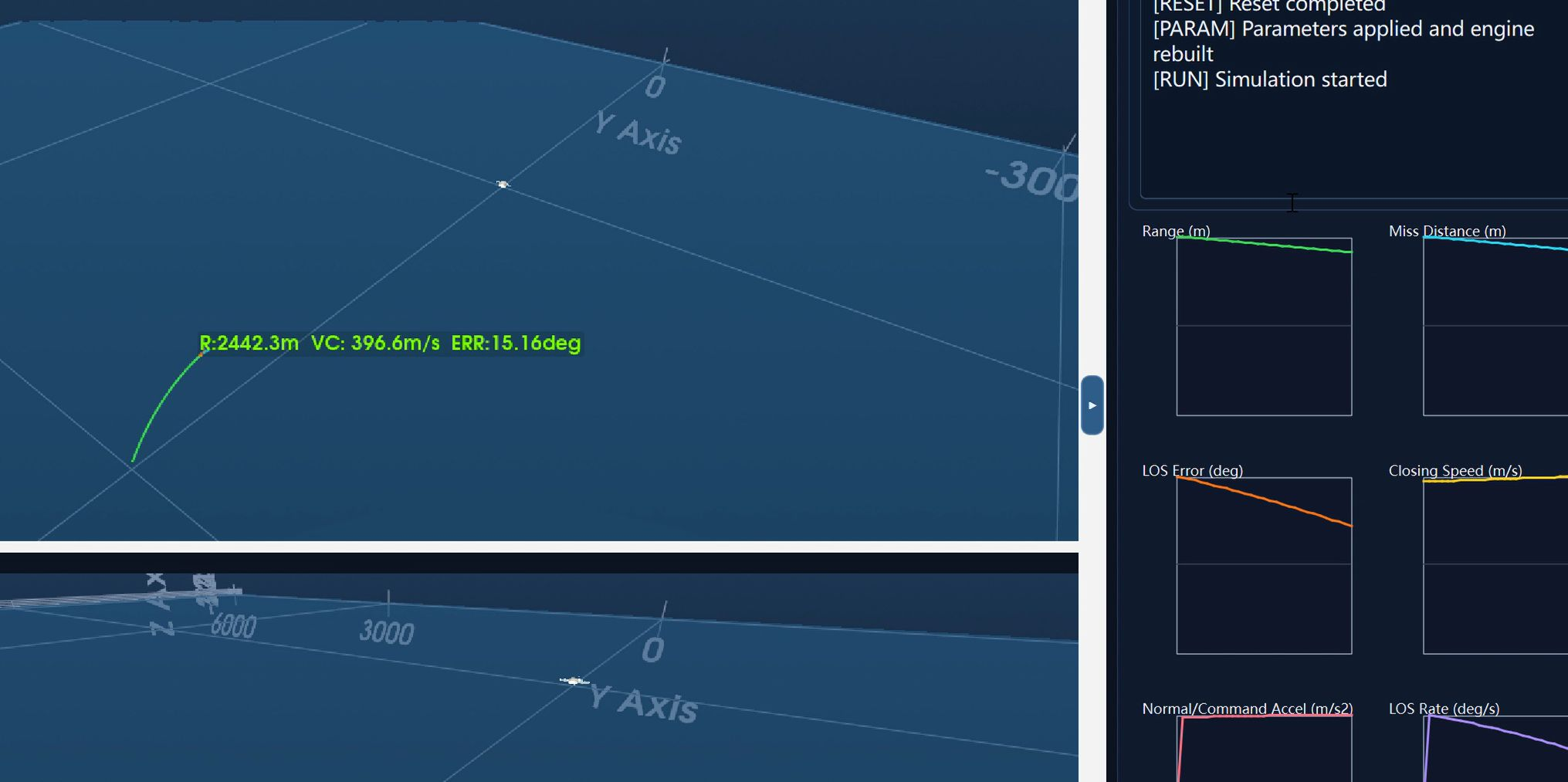

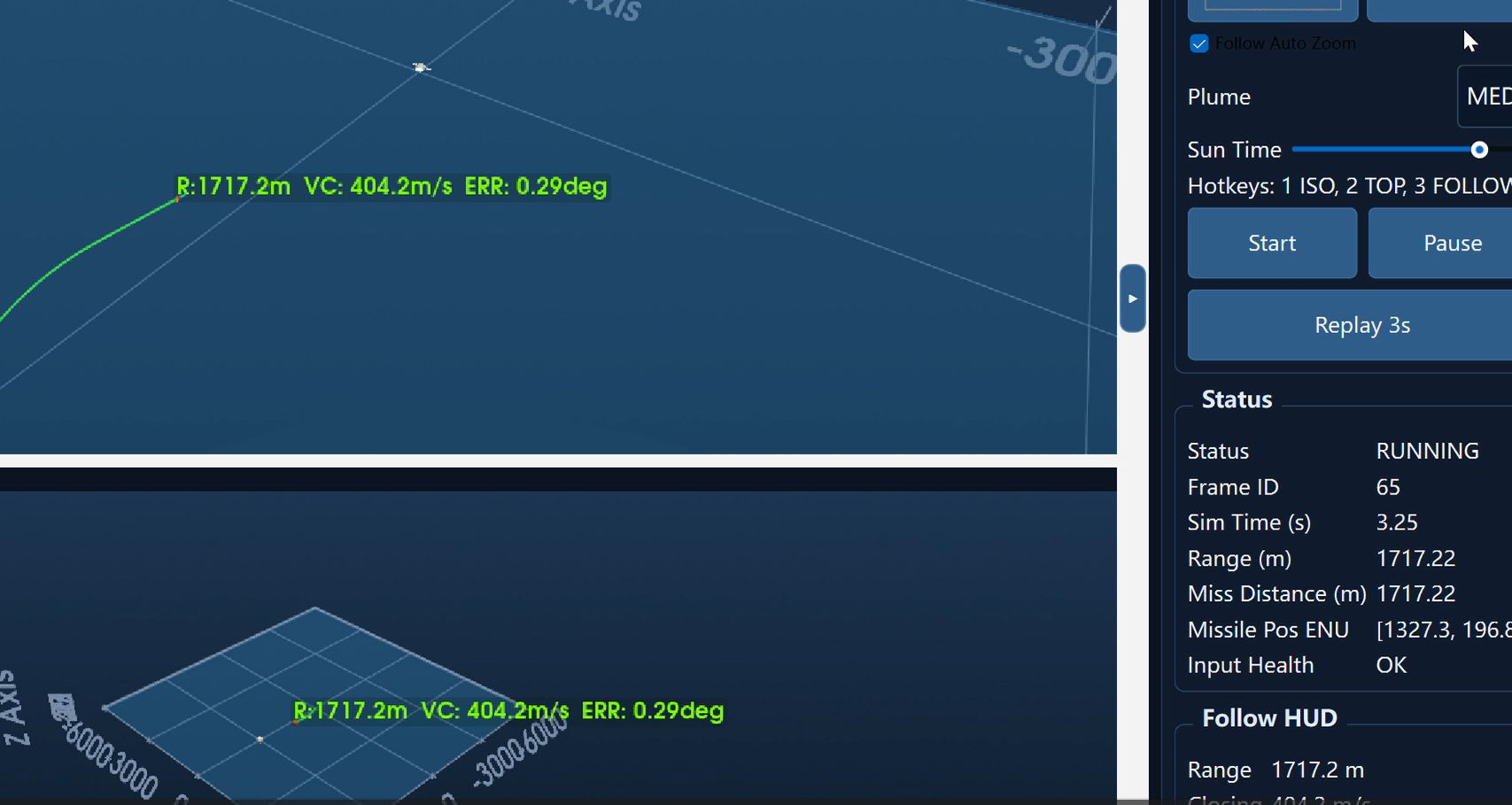

6.2 中段巡航与制导介入

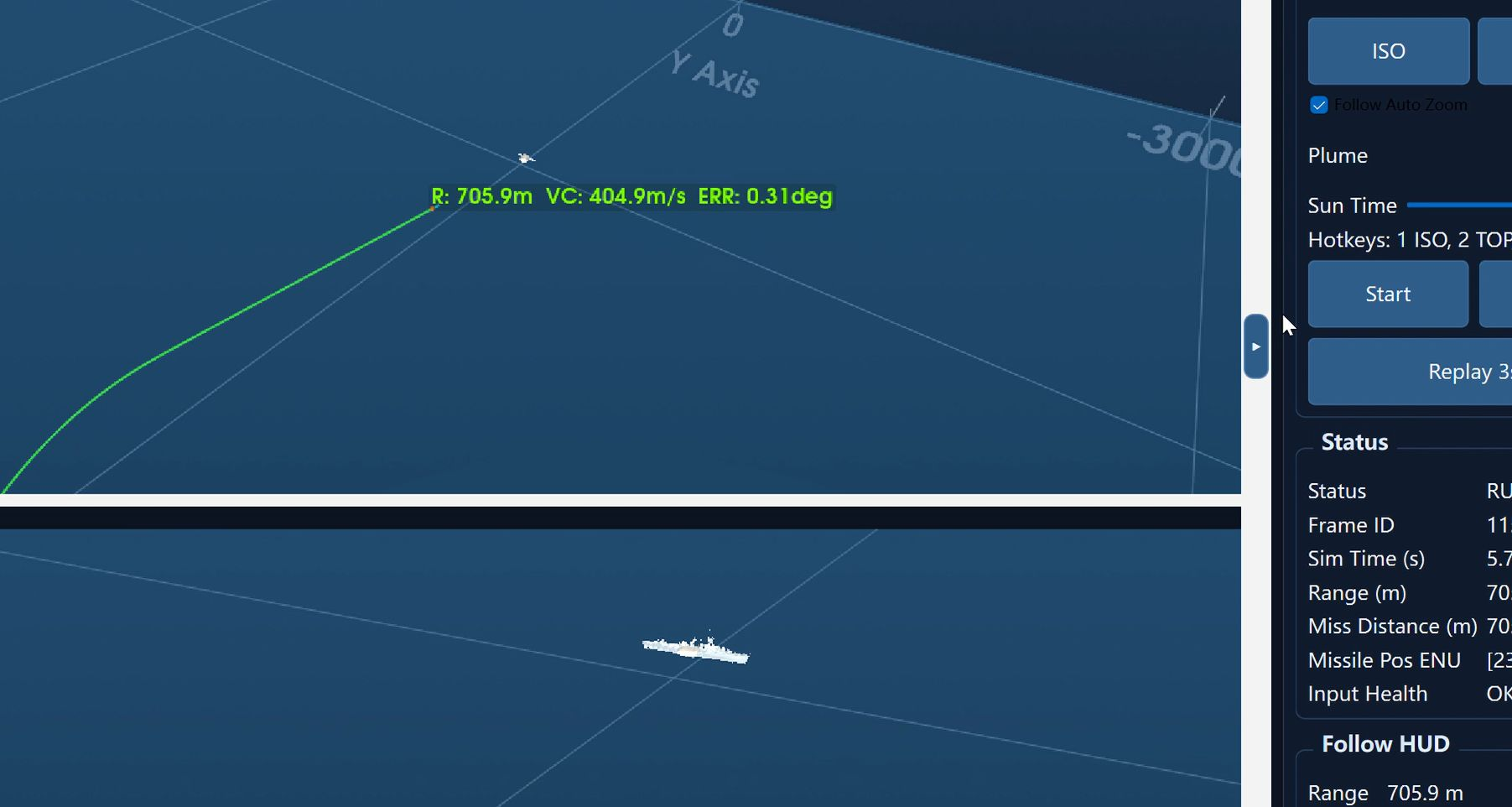

• 分析：导弹进入巡航高度，比例导引律开始发挥作用。从截图中可以看到导弹的轨迹逐渐弯曲，向目标方向修正。局部视图开始聚焦于目标区域。

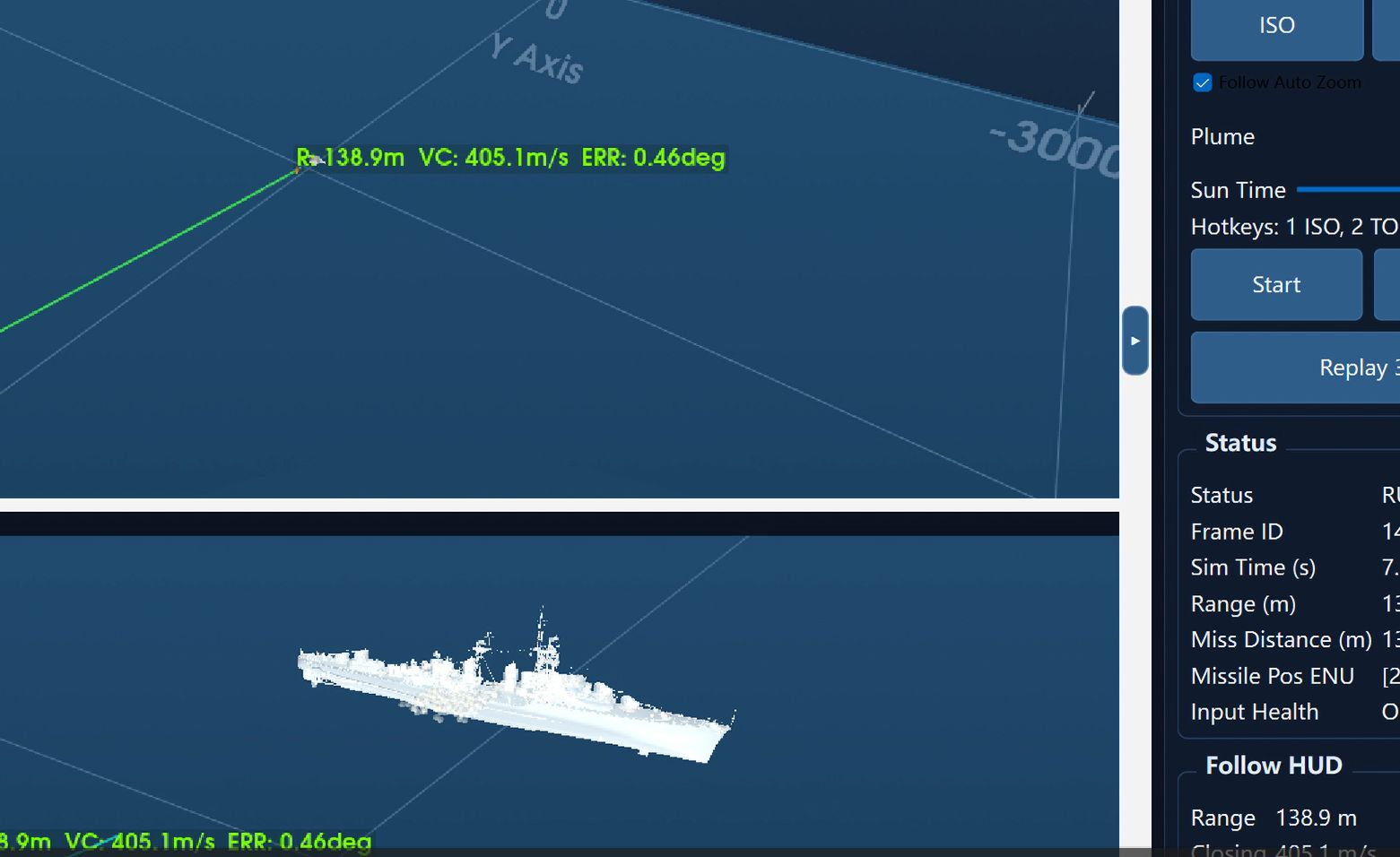

6.3 末端机动与规避

• 分析：这是仿真中最精彩的部分。截图中可以清晰看到导弹在执行高过载的转弯机动，试图拦截高机动目标。此时，PyQtGraph 的高帧率渲染保证了轨迹曲线的平滑。

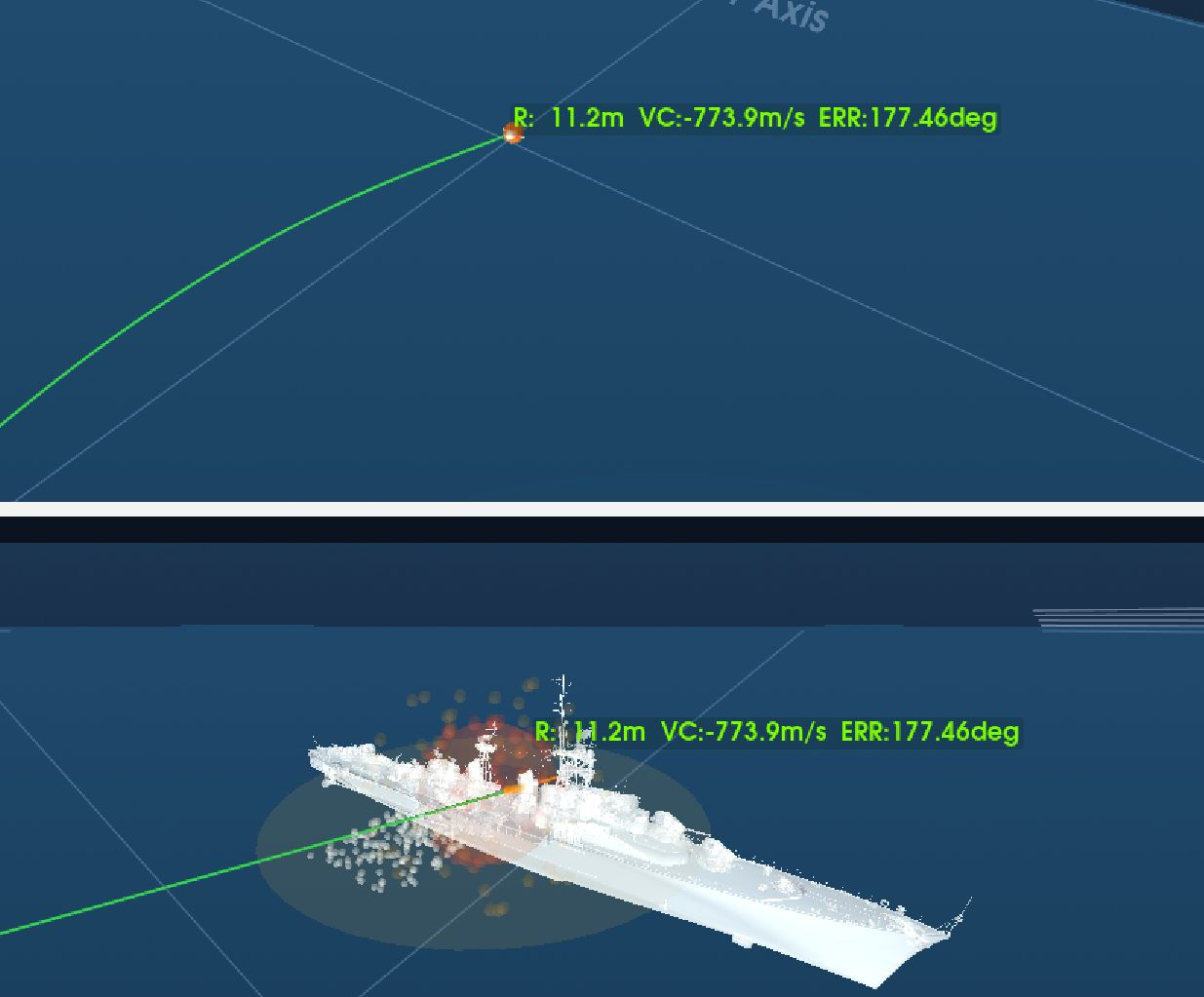

6.4 命中与爆炸效果

• 分析：当碰撞检测算法判定距离小于阈值时，系统触发命中事件。我们在代码中加入了一个简单的粒子效果模拟爆炸，增强了视觉冲击力。

6.5 复盘与数据分析

• 分析：仿真结束后，系统自动生成了导弹与目标的轨迹对比图、过载曲线等。这为后续的算法优化提供了数据支撑。

---

7. 知识点分析与讲解

7.1 数值积分的稳定性

在仿真中，我们使用 scipy.integrate.solve_ivp来求解微分方程。对于导弹这种大机动系统，显式欧拉法 可能会导致误差累积和不稳定。因此，我们选用了 RK45（Runge-Kutta 4/5阶）方法，它在精度和计算量之间取得了很好的平衡。

7.2 制导律的参数调优

比例导引中的导航比 N是一个关键参数：

• N过小：导弹转弯不足，容易丢失目标。

• N过大：导弹过载需求过大，可能超出物理极限。

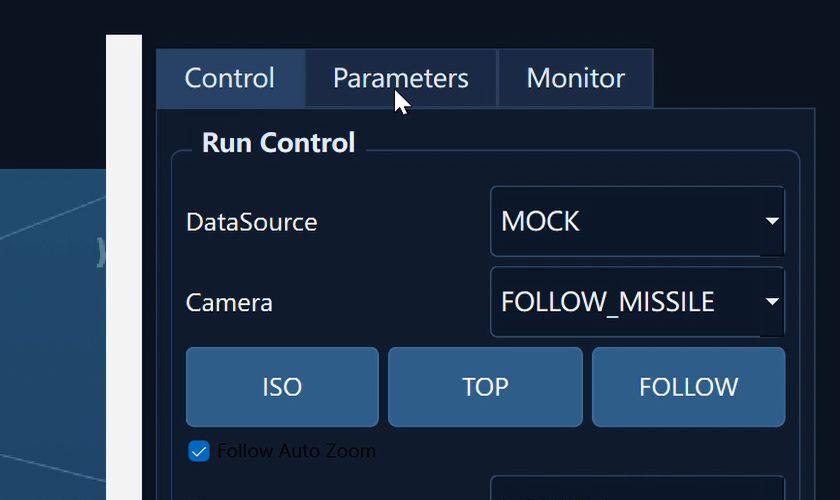

  在实际工程中，这通常需要通过半实物仿真或风洞实验来确定。我们的系统允许用户在 UI 层实时调整 N值，并立即观察效果，这是一个非常实用的教学功能。

7.3 三维可视化的性能瓶颈

当导弹飞行时间长、轨迹点数多时，pyqtgraph的渲染性能会受到影响。我们的优化策略是：

1. 降采样：只渲染最新的 N 个点，而不是全部历史点。

2. 数据分离 ：将轨迹数据和当前状态分离，轨迹用 setData一次性更新，减少函数调用开销。

---

8. 讨论与提高：从演示到实战

8.1 当前系统的局限性

• 模型简化：目前仅使用了 3DOF 质点模型，未考虑气动系数、马赫数变化、地球曲率等。

• 单目标单导弹：未实现多对多的复杂战场环境。

• 无环境干扰：未加入风场、电磁干扰等外部因素。

8.2 扩展方向一：引入机器学习智能体

未来，我们可以将制导律部分替换为 强化学习（RL）智能体。

• 输入：导弹与目标的状态、相对距离、速度。

• 输出：加速度指令。

• 奖励函数：命中目标 + 时间惩罚 + 过载惩罚。

  这样，系统就能自动学习出超越传统比例导引的"智能制导律"。

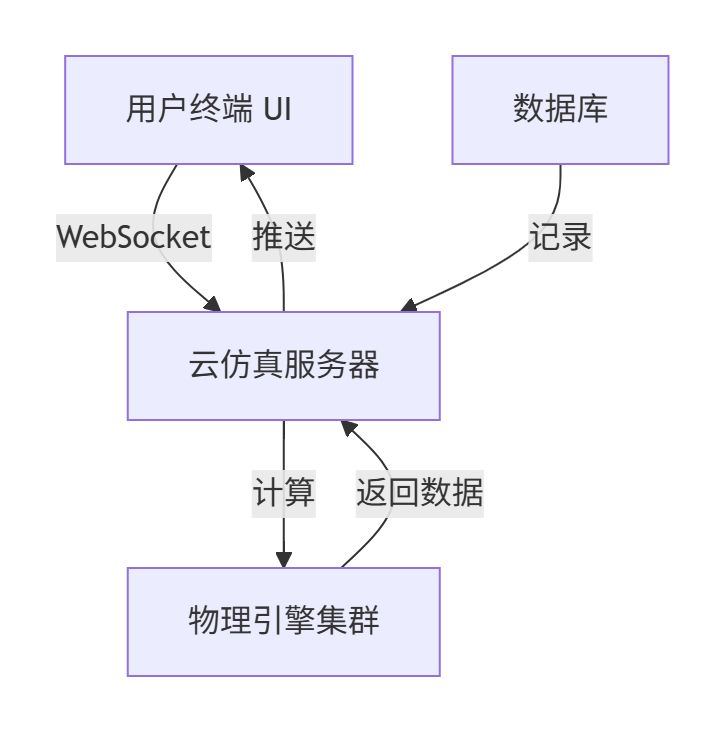

8.3 扩展方向二：分布式云仿真

利用 WebSocket + Node.js ​ 或 gRPC，我们可以将仿真计算后端部署在云端，前端（网页或APP）通过网络接收实时数据。这样，多个用户可以同时观看同一场高精度的仿真推演。

9. 总结

本文详细介绍了基于 Python 的三维动态导弹攻防演示系统的设计与实现。通过 NumPy ​ 的强大计算能力和 PyQtGraph​ 的高效渲染，我们成功构建了一个既具备学术深度又具有工程实用性的仿真平台。

系统中的每一个模块------从比例导引算法的精确实现，到双视图实时联动的可视化设计，再到碰撞检测的底层逻辑------都经过了细致的打磨。配合 8 张关键运行截图，我们完整地展示了系统从发射、巡航、机动到命中的全过程。

这套系统不仅可以作为高校航空航天专业的教学工具，也可以作为科研机构验证新型制导算法的快速原型平台。随着后续引入机器学习和分布式计算，它有望进化为一个更智能、更强大的"数字战场"仿真系统。
