首先明确一点：各种网络介质只有网络层以下才有区别！
从网络层开始往上，各种介质（以太网、Wi-Fi、光纤、4G/5G等）对上层协议来说就是透明的，没有区别。
更精确地说：各种网络介质的差异，被完全封装在了物理层和数据链路层。网络层（IP协议）及其以上的所有层（传输层、应用层），根本不关心下面用的是网线还是无线电波。
核心原因：IP层的"抽象"与"统一"
网络层（主要是IP协议）扮演了一个伟大的抽象层 的角色。它把所有不同的物理网络技术，统统"抹平"成一种统一的、简单的服务模型：一种能够将数据包（Packet）从源IP地址尽力而为地送到目标IP地址的系统。
无论底层是：
以太网（通过双绞线或光纤）
Wi-Fi（通过无线电波）
4G/5G（通过蜂窝网络）
蓝牙、Zigbee、LoRa
甚至是一个简单的串口线（用PPP协议）
对于IP层来说，它们都只提供两个基本功能：
发送一个数据包。
接收一个数据包。
IP层不关心这个数据包是通过什么介质、经过了几次重传、是否有纠错、速率是100Mbps还是10bps。它只关心：能不能发？能不能收？
分层结构的体现
层级 核心协议/技术 是否依赖于底层介质？ 职责 应用层 HTTP, DNS, SMTP 完全不依赖 应用数据格式（网页、邮件、文件） 传输层 TCP, UDP 完全不依赖 端到端连接、可靠性、端口复用 网络层 IP 完全不依赖（这是设计目标） 路由、寻址、分片 数据链路层 以太网、Wi-Fi、PPP、LTE MAC 强依赖 介质访问控制、成帧、差错检测、局域网内寻址 物理层 双绞线、光纤、无线电、同轴电缆 强依赖 比特与物理信号转换、编码调制 关键点：IP层就像一个"通用接口"。 就像你的电脑上的USB接口，你可以插U盘、键盘、鼠标、打印机------电脑的上层软件（比如文件系统或输入处理）只通过USB协议与接口通信，它完全不需要知道另一端连接的是哪种设备。
为什么这样设计？带来的巨大好处
技术创新隔离 ：我们可以发明新的物理介质（比如从双绞线到光纤，从Wi-Fi 5到Wi-Fi 7），或者改进数据链路层协议（比如从CSMA/CD到全双工交换），完全不需要修改IP协议以及所有上层软件。你的浏览器、微信、TCP/IP协议栈在光纤时代和双绞线时代用的是完全一样的代码。
网络互联的基础 ：这是互联网（Internet） 得以成立的基石。"Internet"这个词本身的意思就是"连接网络"。IP作为"通用语言"，让完全不同的网络（一个以太网局域网、一个Wi-Fi热点、一个4G蜂窝网）可以无缝地连接在一起，组成一个全球统一的网络。路由器的工作就是：从一个网络介质（如光纤）收到IP包，解析目标IP，然后决定从另一个介质（如Wi-Fi）转发出去。
允许"尽力而为"的抽象：IP层提供的是"尽力而为"的服务，不保证可靠性。可靠性可以由上层TCP来保证，也可以由下层链路层来部分保证（如Wi-Fi的帧重传）。这种分层设计允许不同的链路根据自身特点提供不同级别的可靠性，而上层可以选择是否增强它。
那IP层的"唯一"任务是什么？
既然所有介质都被抽象了，IP层就可以专注于自己真正要解决的两个全局性问题：
路由：在全世界几十亿个设备之间，找出从源到目标的一条或多条路径。这需要路由协议（OSPF、BGP等）和路由表。
寻址：用统一的、分层的IP地址来标识每一个连接到互联网的设备，并实现地址的聚合与分配。
这两个问题与底层用铜线、光纤还是无线电完全无关。
有一点细微的"泄漏"：MTU
严格来说，有一些非常细微的底层差异会"泄漏"到网络层，最典型的就是 MTU（最大传输单元）。
以太网的典型MTU是1500字节。
Wi-Fi的典型MTU也是1500字节（实际可更大，但通常设为1500以兼容）。
某些PPPoE拨号网络MTU可能只有1492字节。
如果一个IP数据包大于下一跳介质的MTU，IP层需要执行分片，将一个大包拆成多个小包发送。这是一个处理底层差异的机制，但本身是IP协议的一部分。不过在IPv6中，路径MTU发现成为推荐做法，路由器不再分片，进一步减少了这种泄漏。
总结
问题 回答 各种介质的差异在哪些层？ 物理层 + 数据链路层。 网络层（IP）知道下面是什么介质吗？ 不知道，也不需要知道。 它只通过"接口"要求下层提供"发包"和"收包"服务。 从哪一层开始，介质差异被抹平？ 从网络层（IP层） 开始。 这样设计的好处是什么？ 1. 允许链路层和物理层技术独立演进。 2. 实现不同网络技术的互联，构建全球互联网。 3. 简化上层应用和协议的设计。 一句话总结：IP层是互联网的"通用翻译官"，它把所有不同的底层网络技术都翻译成了同一种语言，让以太网、Wi-Fi、蜂窝网络等可以无缝协作，让上层的应用完全无感于底层介质的变化。 这正是网络分层设计最伟大的成就之一。
wifi的物理层和链路层概述
虽然各网络介质的物理层和链路层有差异，但基本职责是一样的，只是具体的实现机制不大一样。
简单来说，物理层负责"怎么把0和1变成物理信号发出去"，而链路层负责"怎么让这些信号在共享的介质上高效、有序、可靠地传输"。
可以把它们类比为物流系统：
物理层 = 运输工具和道路（卡车、飞机、公路、航道）。它解决的是如何把货物从A点运到B点的物理问题。
链路层 = 交通规则和货物分拣中心（红绿灯、车道线、包裹上的地址标签）。它解决的是如何让所有运输工具安全、不撞车、准确地送到目的地。
下面来分别拆解Wi-Fi中这两层的具体职责。
物理层：纯粹的搬运工
物理层负责最底层的硬核工作：把MAC层（链路层的一部分）交来的二进制数据帧，转换成无线电波，发送出去；反过来，把收到的无线电波还原成二进制数据帧。
它的具体职责包括：
职责 说明 类比 1. 调制与编码 将二进制数据（0/1）映射成无线电波的幅度、相位、频率变化（如BPSK、QAM）。同时加上纠错码（如LDPC）。 把货物（数据）按照标准装箱单 打包，并贴上防震标签，方便运输和验货。 2. OFDM波形生成 将高速数据流拆分成多个低速数据流，分别调制到多个正交子载波上，然后通过IFFT（快速傅里叶逆变换）生成一个完整的OFDM符号（即一段特定时间长度的复杂波形）。 把一整列火车（高速数据）拆成很多节小车（低速数据），让它们并排在不同轨道（子载波）上同时行驶。 3. 前导码插入 在每个数据包的最前面，加上一段固定的、已知的特殊信号序列（前导码），用于接收端检测信号、同步时间、估计信道。 在每个包裹外面贴上醒目的"快递单"，告诉快递员："我是Wi-Fi包裹，这是我的起始标志。" 4. 射频发射与接收 将生成的基带OFDM信号上变频到2.4GHz/5GHz/6GHz的射频，通过天线发射成电磁波；接收时做相反操作。 卡车（射频）把包裹（基带信号）从仓库运上高速公路（无线信道）。 5. 信道估计与均衡 发送已知的导频信号，让接收端推断出无线信道对信号造成了什么样的畸变（比如多径导致的相位旋转、幅度衰减），然后在解码前反向补偿回来。 在运送前先发一辆探路车，摸清哪段路有坑、哪个弯道很急，然后调整主车队的驾驶方式。 一句话总结物理层：它不关心数据是什么，也不关心谁发的、发给谁，它只负责把比特流尽可能保真地穿过空气送到对面。
链路层：交通警察 + 分拣中心
链路层建立在物理层之上，负责解决同一个无线介质上多设备共享的问题 。在Wi-Fi中，链路层主要指 MAC层。
它的具体职责包括：
职责 说明 类比 1. 介质访问控制 协调多个设备如何共享无线信道 ，避免同时发送导致碰撞。主要通过 CSMA/CA（载波监听多点接入/冲突避免）机制：先听再发、随机退避。 一个房间很多人要说话，规则是：先听有没有人说话，没人说才能说；如果两个人同时说了，就都停一会儿，随机等不同的时间再试。 2. 帧定界与寻址 将上层（如网络层）传来的数据包封装成MAC帧 ，加上： - MAC头 ：包含源MAC地址、目标MAC地址、类型等。 - 帧校验序列：用于检测数据是否在传输中出错。 在包裹上贴上寄件人地址、收件人地址、包裹类型 ，并在封口处贴上防拆封条（FCS）。 3. 差错检测 接收端收到帧后，重新计算FCS并与帧尾的FCS比对。如果不一致，直接丢弃该帧（不发送否定确认）。 收件人检查防拆封条是否完好。如果破损，直接拒收（不签收）。 4. 确认与重传 接收端成功收到一个帧后，需要发送一个 ACK （确认帧）给发送端。如果发送端在一段时间内没收到ACK，会重传该帧 。这是Wi-Fi链路层唯一的可靠性机制。 收件人签收后，回传一张回执单给寄件人。没收到回执就再寄一次。 5. 帧分片与重组 如果一个数据帧太大（超过网络最大传输单元），链路层会将其拆分成多个小片分别发送，接收端再重新组装起来。这可以减少大帧因少量错误导致整个重传的开销。 把一个大包裹拆成几个小盒子分别寄送，收件人再拼起来。 6. 关联与认证 负责设备与AP之间的连接管理 ： - 扫描 ：主动或被动寻找AP。 - 认证 ：验证身份（如WPA2-PSK或802.1X）。 - 关联：建立逻辑连接，分配AID（关联ID）。 你要连入一个公司的Wi-Fi： - 先搜索到公司Wi-Fi名称（扫描）。 - 输入密码验证（认证）。 - 获得允许，分配一个工位（关联）。 7. 电源管理 协调设备的低功耗模式：当AP要发送数据给一个处于休眠状态的设备时，会先缓存 数据，并在下一个Beacon帧中通知该设备。设备定期醒来听Beacon，发现有数据就主动去取。 你睡觉时，快递员先把包裹放在快递柜，然后在你手机上发个通知。你醒来看到通知再去取。 一句话总结链路层：它负责让多个设备在同一个无线频段上 互不打架地通信**，并能** 发现错误、尝试修复**，同时管理设备** 如何连入、如何省电**。**
分层的好处：职责分离
层次 核心关注 对上层透明（不关心） 典型问题 物理层 如何用电磁波表示0/1 数据含义、谁发的、发给谁 信号衰减、多径效应、噪声 链路层 如何共享介质、怎么连入网络 数据具体内容（如IP地址、端口）、电磁波细节 碰撞、重传、认证、省电 这种分层设计的好处是：上层（如IP协议）不需要知道你用的是Wi-Fi、以太网还是光纤，它只管把数据包交给链路层；链路层也不关心数据包里是网页还是视频，它只管封装成帧、协调发送、处理重传。
一个完整的数据发送流程
从你的浏览器请求一个网页，到数据通过Wi-Fi发出，经过的路径大致是：
应用层：你的浏览器生成一个HTTP请求。
传输层：TCP将HTTP请求切分成段，加上端口号。
网络层：IP加上源IP和目标IP，封装成IP数据包。
链路层（MAC） ：将IP数据包封装成MAC帧，加上MAC地址和FCS。然后执行CSMA/CA，监听信道，等待合适的时机。
物理层 ：将MAC帧的二进制数据进行加扰、编码、调制 ，插入前导码 ，通过IFFT生成OFDM符号，最后上变频到射频，从天线发出。
接收端反向走一遍这个流程：物理层接收到波形 → 同步、解调、解码 → 还原成MAC帧 → MAC层检查FCS、发送ACK → 剥离MAC头，将IP数据包交给网络层 → ... 最终到达你的应用。
总结
层次 一句话职责 物理层 负责比特流与物理信号之间的转换，解决怎么把数据变成电磁波、怎么从电磁波变回数据。 链路层（MAC） 负责介质访问控制与帧传输管理，解决谁在什么时候可以发、怎么发现错误并重传、怎么连入网络、怎么省电。 没有物理层，数据永远无法离开设备；没有链路层，所有设备都会在同一时刻疯狂发射信号，导致谁都无法通信。两者配合，才构成了Wi-Fi能够"看起来那么稳定"的基础。
详解wifi链路层
前面我们从网络分层角度提到了链路层的职责，现在来深入拆解 Wi-Fi 的链路层 ，特别是其中的 MAC（介质访问控制）层。
Wi-Fi 的链路层，标准上主要对应 IEEE 802.11 MAC 。它的核心任务是：在不可靠、共享的无线介质上，提供公平、高效、可靠的帧传输服务，并管理设备与接入点（AP）之间的连接状态。
可以把它想象成 一位交通调度员 + 仓库管理员，它既负责协调多辆车（设备）有序通过单车道（无线信道），又负责给每个包裹（数据帧）贴上正确的地址标签，并处理包裹丢失、损坏等异常情况。
1. Wi-Fi 链路层的核心职责
职责 说明 解决的核心问题 1. 介质访问控制 通过 CSMA/CA 机制协调众多设备共享无线信道，避免数据冲突。 无线环境是共享的，谁都可以说话，如何不打架？ 2. 帧封装与寻址 将上层（如 IP 层）的数据包封装成 MAC 帧，加上源/目标 MAC 地址、类型、校验序列（FCS）等控制信息。同时处理 4 个地址（DA、SA、TA、RA）的复杂寻址。 无线帧需要在不同角色（AP、客户端）之间准确投递。 3. 差错检测与丢弃 接收端计算 FCS，若与发送端不一致，直接静默丢弃该帧。802.11 MAC 本身 不纠正错误，只做检测。 无线信道极易受干扰导致比特错误，必须快速识别丢弃。 4. 确认与重传 接收端成功接收一个单播帧后，必须回复 ACK（确认帧）；发送端若超时未收到 ACK，则重传该帧。 无线链路不可靠，需要轻量级的可靠性保障。 5. 帧分片与重组 将一个较大的 MAC 帧拆分为多个小片段分别发送，接收端再重新组装。 减小因一次干扰导致整个大帧重传的开销。 6. 关联与认证 管理无线终端与 AP 之间的连接：扫描 → 认证（如 WPA2-PSK）→ 关联（分配 AID，建立逻辑连接）。 无线设备必须经过"敲门"才能接入网络。 7. 电源管理（PSM） 协调 AP 与终端的休眠/唤醒：终端可以通知 AP 进入睡眠，AP 缓存发往该终端的数据帧，在 Beacon 帧中广播缓存信息，终端定期醒来接收。 移动设备（手机、笔记本）需要省电。
2. 介质访问控制（CSMA/CA）：Wi-Fi 的核心调度机制
Wi-Fi 使用 CSMA/CA（载波监听多点接入/冲突避免） ，而不是以太网的 CSMA/CD（冲突检测）。因为无线环境下，设备无法同时发射并监听自己的信号（就像你说话时自己听不清别人说），所以避免冲突（CA） 比检测冲突（CD） 更现实。
工作流程（简化版）：
先听再说 ：当一个设备有数据要发送时，先监听信道（载波监听）。
物理载波监听（CCA）：检测射频能量是否超过阈值。
虚拟载波监听 ：解码其他设备发出的 NAV（网络分配向量） 时间值，这个值告诉周围设备"信道将被占用 X 微秒，你们别发"。
随机退避 ：如果信道空闲，设备会等待一个随机的退避时间（单位是 时隙，例如 9 μs）。这是为了降低多个设备同时开始发送的概率。
发送与确认：退避结束后开始发送数据帧；接收端校验无误后，经过一个短帧间间隔（SIFS），回复 ACK。发送端收到 ACK 才算成功。
冲突处理 ：如果没收到 ACK（可能因为冲突或干扰），发送端会增大退避窗口（指数退避），再重试。
一个可选的优化：RTS/CTS 机制
当数据帧较大时，发送端可先发送一个短的 RTS（请求发送） 帧；接收端回复 CTS（清除发送） 。周围听到 RTS/CTS 的设备都会设置自己的 NAV，在这段时间内保持静默。
→ 这能有效解决隐藏节点问题（比如 A 和 C 都能到达 B 但互相听不到对方，同时发数据导致冲突）。
3. Wi-Fi MAC 帧结构
MAC 帧是链路层封装数据的核心单位，一般形式如下：
字节数 2 2 6 6 6 2 6 2 4 变长 4 字段 Frame Control Duration/ID Address 1 Address 2 Address 3 Seq Ctrl Address 4 QoS Ctrl HT Ctrl Frame Body FCS
Frame Control：包含协议版本、帧类型（数据帧/控制帧/管理帧）、子类型（如 Beacon、ACK）、ToDS/FromDS（表示去向/来自分布式系统）等标志位。
Duration/ID：用于设置 NAV 或标识关联 ID（AID）。
四个地址字段：可能包含源地址、目标地址、发送端地址、接收端地址。例如 AP 到客户端时：Address 1 是客户端 MAC，Address 2 是 AP MAC，Address 3 是最终源/目的 IP 对应的 MAC。
Seq Ctrl：用于分片重组与去重。
Frame Body：上层数据（如 IP 包），0-2304 字节。
FCS：32 位循环冗余校验（CRC），用于差错检测。
链路层的不稳定，在 MAC 帧上就体现为：需要靠 ACK + 重传 + FCS 丢帧 来勉强维持可靠性。
4. 连接管理
除了传输数据，链路层还负责设备加入网络的过程。
① 扫描
被动扫描 ：终端监听 AP 周期性（约 100ms）发出的 Beacon 帧（信标帧），该帧包含 SSID、支持速率、能力信息等。
主动扫描 ：终端发送 Probe Request ，范围内的 AP 回复 Probe Response。
② 认证（Authentication）
早期 802.11 有开放系统认证和共享密钥认证（已弃用）。
现代 Wi-Fi 使用 RSNA（健壮安全网络关联） ，通过 802.1X（企业）或 PSK（个人）在认证阶段完成密钥协商（如 WPA2 四次握手）。链路层在此阶段主要负责传递认证和密钥管理帧。
③ 关联（Association）
终端发送 Association Request（包含支持的速率、监听间隔等）。
AP 回复 Association Response（包含状态码、关联 ID（AID））。
关联成功后，AP 会为该终端分配一个 AID，用于电源管理中的缓存标识。
5. 电源管理（PSM，Power Save Mode）
无线终端为了省电，可以周期性休眠。
终端在关联时通过 Listen Interval 告知 AP 自己会睡眠多久。
AP 会为处于 PSM 模式的终端缓存发往它的数据帧。
每个 Beacon 帧 （AP 定期发送，比如 100ms 一次）中包含一个 TIM（流量指示图） 信息元素，里面列出了哪些 AID 对应的终端有缓存数据。
终端定期醒来，接收 Beacon 帧，检查 TIM；如果自己的 AID 被置位，则通过发送 PS-Poll 帧 向 AP 请求取回数据。
6. Wi-Fi 链路层的可靠性局限
Wi-Fi 链路层的"可靠性"是脆弱的：
只对单播帧有 ACK + 重传，广播/多播帧没有。这也是广播风暴在 Wi-Fi 中特别致命的原因。
ACK 机制本身也会丢：发送端可能因干扰没收到 ACK 而重传，即使原本的数据帧已经被成功接收（重复帧靠序列号去重）。
并无端到端的流控或拥塞控制（这些是 TCP 的事）。链路层能做的就是重传有限次数（通常 4-7 次），之后丢弃帧，让上层（如 TCP）去感知丢包。
信道质量波动：实际传输速率会根据 SNR（信噪比）动态调整（如从 MCS 7 降到 MCS 2），这虽然提高了成功概率，但降低了吞吐量，不是真正的可靠性。
7. 802.11 标准演进对链路层的影响
标准 链路层关键改进 802.11b (1999) 引入 RTS/CTS，解决隐藏节点问题。 802.11e (2005) 引入 QoS 增强 ，定义了不同访问类别（AC_BE, AC_VI, AC_VO）和 TXOP 传输机会，让语音/视频等获得优先处理。 802.11n (2009) 引入 帧聚合 （A-MSDU、A-MPDU），将多个帧合并为一个大的传输单元，减少协议开销和竞争次数；同时需要 Block ACK 来确认聚合帧中的多个片段。 802.11ac (2013) 增强帧聚合能力（A-MPDU 可达 1 MB 以上）。 802.11ax (Wi-Fi 6) 引入 OFDMA + MU-MIMO ，在 MAC 层支持资源单元（RU）调度，AP 可以同时给多个用户分配不同的子载波资源，并发传输；同时引入 目标唤醒时间（TWT），进一步提高省电效率。 从这些演进能看到：Wi-Fi 链路层一直在试图弥补无线介质的天然不可靠和低效，方法包括更灵活的竞争策略、更高效的聚合传输、更精细的资源调度。
核心总结
维度 Wi-Fi 链路层（MAC 层）做了什么 介质访问 CSMA/CA + 随机退避 + RTS/CTS，解决共享信道的冲突问题。 帧封装 定义 MAC 帧结构，包含多个地址、类型、校验等控制字段。 可靠性 单播帧使用 ACK + 有限次重传；广播/多播无确认。 差错处理 通过 FCS 检测错误，发现错误直接丢弃，不纠正。 连接管理 扫描 → 认证 → 关联，管理无线终端与 AP 的逻辑连接。 电源管理 PSM 机制允许终端休眠，AP 缓存数据并在 Beacon 中通知。 QoS 与效率 通过 802.11e 引入优先级；通过帧聚合、Block ACK、OFDMA 等提升多用户效率。 一句话总结：Wi-Fi 链路层（MAC 层）是无线通信的"交通调度员 + 分拣员"，它在一个极其不可靠、多用户竞争的物理介质之上，尽力模拟出一种"看起来还算可靠"的局域网通信服务，让上层的 IP 协议不需要知道下面到底用的是 Wi-Fi 还是以太网。
CSMA/CA
CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) ，即载波监听多点接入/冲突避免 ，是Wi-Fi在无线介质上协调多个设备传输的核心协议。它的设计目标是在无法有效检测冲突的无线环境中，尽可能避免冲突发生。
由于无线信号的半双工特性（设备发送时无法监听同一信道，也无法边发边听自己是否被干扰）以及隐藏节点问题，Wi-Fi无法像以太网那样边发边检测冲突（CSMA/CD）。因此，CSMA/CA采用先听后说 + 随机退避 + 可选握手的策略来主动避免冲突。
1. 核心工作原理

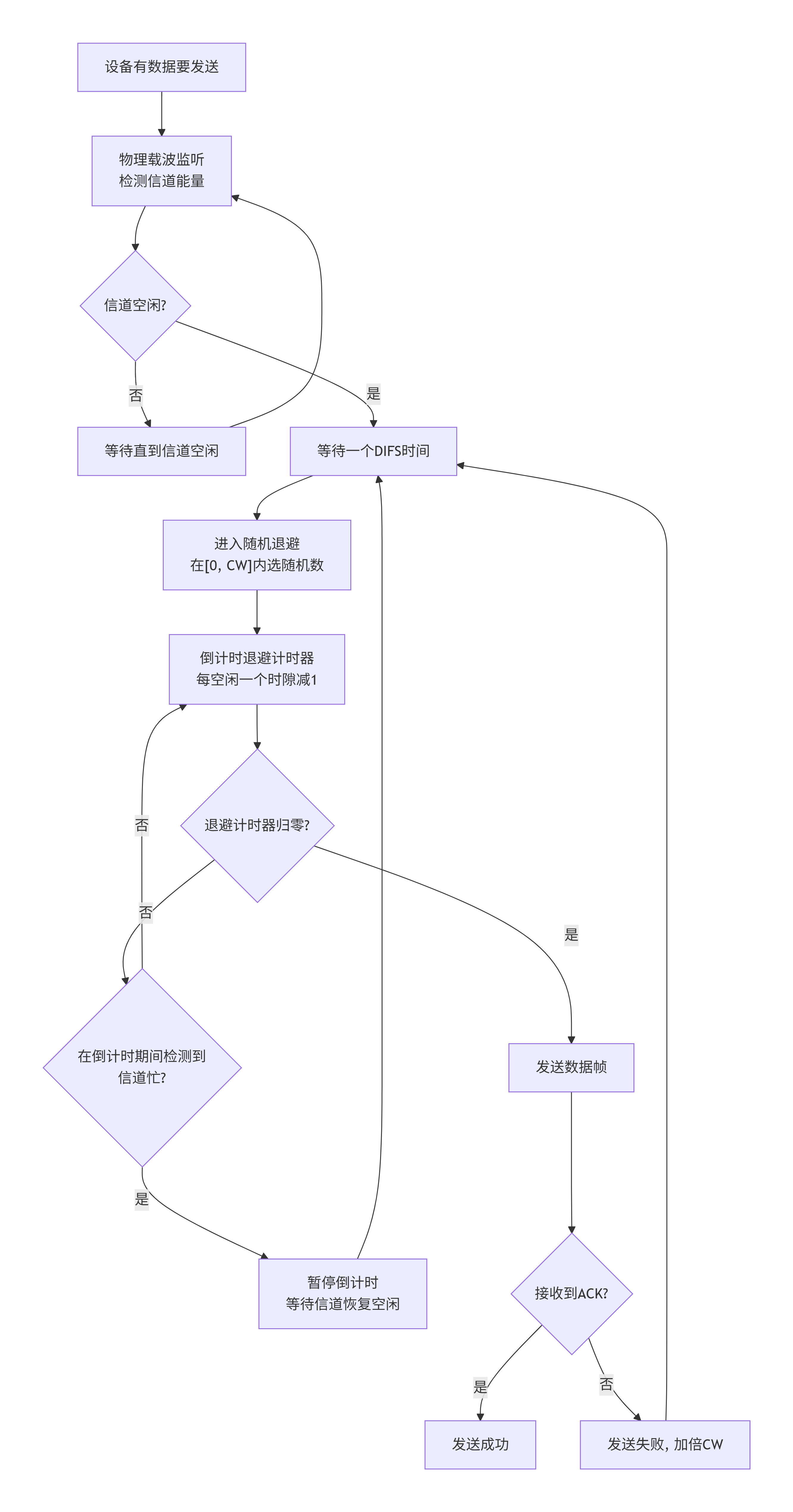

下面清晰地展示了CSMA/CA的整体流程：
1.1 载波监听（Carrier Sense）
设备在发送前必须确认信道"空闲"。Wi-Fi使用两种互补的载波监听机制：
监听机制 工作原理 作用 物理载波监听（PCS） 通过射频前端直接检测信道上的信号能量（Energy Detection）或识别Wi-Fi前导码（Preamble Detection）。 即使不是自己的Wi-Fi帧，只要能量超过阈值（如-82dBm），就判定信道忙。 虚拟载波监听（VCS） 基于其他设备发来的 MAC帧头中的Duration字段 更新本地的 NAV 计时器。NAV > 0 意味着信道被保留，其他设备需保持静默。 即便物理载波没听出忙（比如发送方与接收方之间有障碍），NAV也能告知"别发，后面有个握手正在进行"。 只有当两种监听机制都判定"信道空闲"时，设备才认为信道可用。
1.2 帧间隔（IFS， Inter-Frame Space**）优先级**
Wi-Fi定义了不同等级的帧间隔，用于赋予不同类型的帧不同的传输优先级。间隔越短，优先级越高。
SIFS (Short IFS) ：最短 。用于ACK、CTS等应答帧，确保它们能最快被发送，减少冲突。
DIFS (DCF IFS) ：较长。用于常规数据帧，在发送前需等待DIFS + 随机退避。
AIFS (Arbitration IFS)：用于QoS场景（如语音、视频），可根据优先级设置不同长度（比DIFS更短或更长）。
1.3 随机退避（Random Backoff）
这是CSMA/CA避免冲突的核心。即使多个设备同时检测到信道空闲结束并同时开始发送，随机退避也能让它们"散开"。
竞争窗口 CW 初始为 aCWmin（如15）。
从
[0, CW]中均匀随机选取一个整数作为退避计时器数值（单位是 时隙 Slot Time，如9μs）。每经过一个空闲的时隙 ，退避计时器减1；若检测到信道忙，计时器暂停，直到信道再次空闲 DIFS 后恢复倒计时。
首个计时器归零的设备获得发送权，立即发送数据。
发送成功后，CW 重置为 aCWmin；如果失败（未收到ACK），CW 加倍（指数退避），最大不超过 aCWmax。
1.4 确认与重传（ACK/Retransmission）
接收端正确收到单播帧后，等待SIFS（最短） ，立即回复 ACK。
发送端未在指定超时时间内收到ACK，则判定发送失败 ，重传 该帧，并加倍CW。
2. 可选增强：RTS/CTS 机制
- RTS：Request To Send（请求发送）
- CTS：Clear To Send（清除发送 / 允许发送）
为了缓解隐藏节点问题 ，可选使用 RTS/CTS 四次握手（对大于RTS阈值的长帧尤其有效）。
隐藏节点：A和C都在B的覆盖范围内，但A和C互相听不到对方。若A和C同时向B发送数据，在B处会发生冲突，且A、C无法自行检测。
RTS/CTS 流程：
发送方A 等待 DIFS+退避后，先发送短 RTS（包含本次传输预计持续时间）。
B 收到RTS后，若信道空闲，等待SIFS后回复 CTS（同样包含持续时间）。
A 收到CTS后，等待SIFS后发送数据。
B 正确接收后，等待SIFS后回复ACK。
作用：所有听到RTS或CTS的节点都会设置NAV，在整段数据+ACK期间保持静默，有效保护传输。
代价：增加了控制帧开销（RTS+CTS），在信道质量好、无隐藏节点问题时反而浪费。
3. 为什么不用 CSMA/CD（冲突检测）？
特性 Wi-Fi (CSMA/CA) 以太网 (CSMA/CD) 冲突检测 不可能。半双工无线设备无法同时发射和监听 可以。有线电缆允许边发边听 信号衰减 高。远处节点的信号可能弱于本地噪声 极低。信号在电缆中几乎无衰减 隐藏节点 存在 不存在（所有节点共享同一根电缆） 处理方法 主动避免（随机退避 + 可选RTS/CTS） 被动检测（检测冲突发送干扰信号，退避重传）
4. 现代 Wi-Fi 中的演进与局限
CSMA/CA 并非完美，随着高密度部署，它也面临挑战：
效率问题：退避等待、RTS/CTS握手、帧间间隔导致信道利用率显著低于以太网，尤其是在多用户高负载场景。
公平性：指数退避在一定程度上保证了长期公平，但短帧/低速率节点仍可能更容易抢占信道。
OFDMA 引入调度 ：Wi-Fi 6 的 OFDMA （正交频分多址）通过 UL-OFDMA 随机接入（基于触发帧的上行调度）引入了调度传输模式，让 AP 集中决定哪些站点在哪些 RU 上发送，减少竞争开销。CSMA/CA 仍然是基础竞争机制，但 OFDMA 为高密度场景提供了一种更高效的补充路径。
5. 总结
维度 CSMA/CA 的角色 核心思想 先听后说、随机退避、可选握手，尽量避免冲突。 必须这么做的原因 无线介质半双工、信号衰减快、存在隐藏节点，无法可靠检测冲突。 监听方式 物理监听（能量+前导码检测）+ 虚拟监听（NAV）。 优先级控制 通过 SIFS/DIFS/AIFS 实现不同帧类型（ACK、数据、优先级数据）的先后顺序。 隐藏节点应对 RTS/CTS 四次握手（可选）。 现代优化 Wi-Fi 6 OFDMA + UL OFDMA 随机接入，减少竞争开销。 实际性能 信道利用率通常 30%~60%，高密度下可能更低，远低于有线以太网（>90%）。 一句话总结：CSMA/CA 是 Wi-Fi 在无法有效检测冲突的无线环境下，通过"主动礼让、随机退避"实现多设备共享信道的核心协议。它是 Wi-Fi 性能的基础，也是瓶颈所在。
详解wifi物理层
在了解了Wi-Fi整体分层后，我们来深入探讨物理层。它确实是整个协议栈的基石，负责处理最底层的硬件和信号传输。
如果说数据链路层是交通警察，那物理层就是铺路工、筑路材料和车辆本身 。它的终极目标只有一个：将网络层传来的数字比特（0和1），可靠、高效地转换成能在空气中传播的模拟电磁波信号，并从接收到的信号中把比特还原回来。
核心职责：从比特到波，再从波到比特

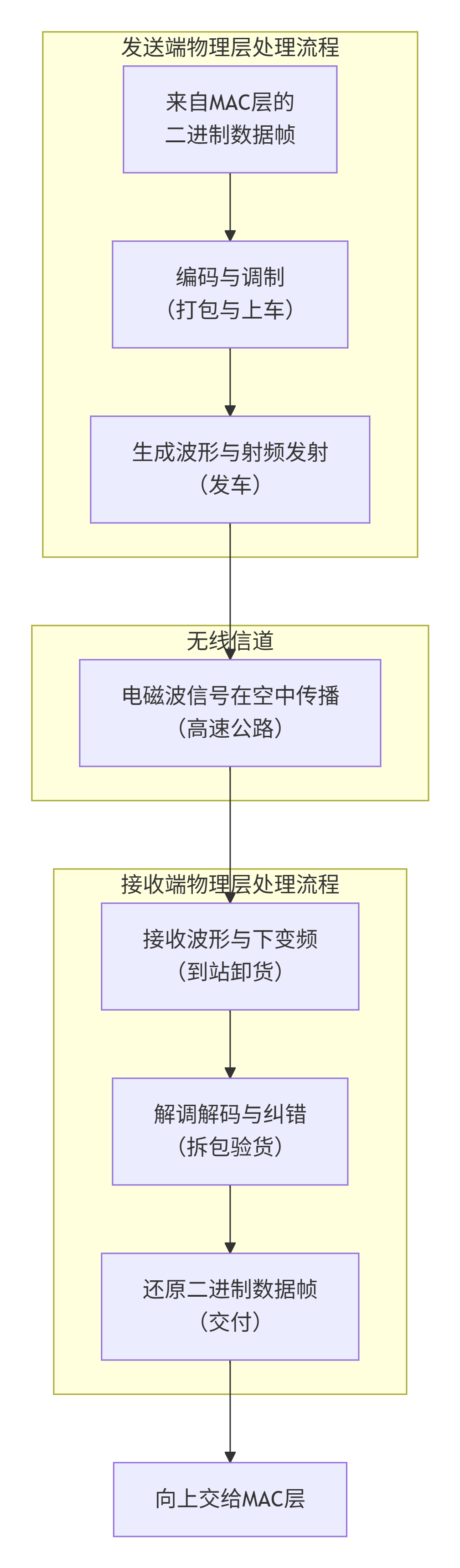

物理层的工作，可以概括为下图展示的几个核心环节：
为了实现这个流程，物理层内部又分为两个子层，各司其职：
物理层会聚协议（PLCP）子层：像个"翻译官"，把MAC层传来的帧"翻译"并"打包"成物理层统一的帧格式（PPDU），加上前导码、帧头等用于同步和传输的信息，方便对端识别。
物理介质相关（PMD）子层：像个"实干家"，负责真正的信号收发。它直接操作天线，根据PLCP子层的指令，完成信号的调制、发射、接收和解调。
关键技术详解
下面，我们拆解一下物理层实现"比特变波"的几个关键技术环节。
1. 频段与信道：把"高速公路"划好道
Wi-Fi主要使用2.4 GHz和5 GHz这两个免许可的ISM频段，最新的Wi-Fi 6E和Wi-Fi 7还拓展到了6 GHz频段。
2.4 GHz：频率低，波长长，覆盖范围广，穿墙能力相对较好。但这条"路"太拥挤，干扰也大（蓝牙、微波炉等都挤在这儿）。
5 GHz：频率高，波长短，速率更高，干扰少。但"这条路"覆盖范围小，穿墙能力也弱一些。
6 GHz：更新的频段，为Wi-Fi 6E/7提供了大量干净、宽阔的"新车道"，是实现超高速度的基础。
这些频段又被划分为多个信道，就像把一条宽阔的马路划分成若干车道。例如，20MHz是标准车道宽度，而802.11n/ac/ax等标准还支持将两个车道绑定成40MHz、80MHz甚至160MHz的"超宽车道"，从而实现更高的速度。
2. 调制与编码：把比特"装"上信号
这是物理层最核心的魔法，简单说就是如何让无线电波的变化代表0和1。
编码 ：在原始数据上增加一些冗余信息，就像给易碎品加上包装。这样，即使传输过程中有些许损坏，接收端也能用这些冗余信息把原始数据恢复出来。例如，Wi-Fi 6引入的LDPC码就是一种高效的纠错编码技术。
调制：将编码后的比特，按照一定的规则，转换成无线电波的不同状态（如幅度、相位的变化）。我们之前讨论过的OFDM和QAM就是这里的关键。
3. MIMO与空间流：从单车道到多车道
这是Wi-Fi速度飞跃的关键。
SISO（单发单收）：传统Wi-Fi，只有一根天线发射，一根天线接收，就像一条单车道的路。
MIMO（多发多收） ：802.11n 开始引入的革命性技术。它在发射端和接收端都使用多根天线，利用空间中多个路径的传播特性，建立多条并行的"虚拟车道"（即空间流），同时传输不同的数据，从而在不增加带宽和功率的情况下，成倍提升速率。你可以把它想象成从一条小路升级成了双向八车道的高速公路。
MU-MIMO（多用户MIMO） ：802.11ac 引入了下行MU-MIMO，而Wi-Fi 6则完善了上下行MU-MIMO，让AP（接入点）可以同时和多个终端通信，显著提升了高密度场景下的网络效率。
4. OFDM与OFDMA：让多辆车"并排"行驶
OFDM（正交频分复用）：它是现代Wi-Fi调制技术的基石。它将高速的数据流，拆分到多个相互正交、速度较慢的子载波上并行传输。这就好比一趟大货车，把货物分装到许多固定的小推车上，同时出发。好处是抗干扰能力强，即使某些子载波上的信号受损，其他子载波上的数据也能安全送达。
OFDMA（正交频分多址） ：这是Wi-Fi 6带来的另一个重大革新。它是对OFDM的升级，将子载波进一步分组，形成更小的"资源单元（RU）"。AP可以同时将这些不同的RU分配给多个用户，让他们在同一时刻"并排"传输数据。这彻底改变了OFDM下，一次只能为一个用户服务的低效状况，大大降低了网络延迟，尤其适合多设备同时使用的场景。
物理层的演进历程
为了让你更直观地看到物理层如何一步步变强，下表总结了历代Wi-Fi标准的核心物理层技术：
标准代号 商用名称 主要工作频段 核心技术亮点 最大理论速率 802.11b Wi-Fi 1 2.4 GHz 引入DSSS（直接序列扩频），速率提升至11 Mbps 11 Mbps 802.11a/g Wi-Fi 2/3 5 GHz / 2.4 GHz 引入OFDM和更高效的调制（如64-QAM），速率跃升至54 Mbps 54 Mbps 802.11n Wi-Fi 4 2.4/5 GHz MIMO 技术，40MHz信道绑定，速率质的飞跃 600 Mbps 802.11ac Wi-Fi 5 5 GHz 下行MU-MIMO ，更宽信道(80/160MHz) ，256-QAM调制 ~6.9 Gbps 802.11ax Wi-Fi 6/6E 2.4/5/6 GHz OFDMA ，上下行MU-MIMO ，1024-QAM，BSS Coloring ~9.6 Gbps 802.11be Wi-Fi 7 2.4/5/6 GHz 320MHz超宽信道 ，4096-QAM，多链路操作（MLO） >40 Gbps 总结
总的来说，Wi-Fi的物理层是一个不断进化的、极其精密的工程系统。它通过不断革新频段利用、调制编码、天线技术和信道访问方式，在有限的频谱资源上，一次又一次地突破着速度和效率的极限。正是这一层默默无闻的基础工作，才让我们能享受到越来越流畅的无线网络体验。
OFDM与OFDMA，多个信号同时发，难道不会互相叠加抵消干扰吗？这个问题问得非常精准，直接点到了从OFDM到OFDMA演进时，最核心的物理层直觉障碍。
简短回答
不会。因为OFDM和OFDMA中的多个信号是"正交"的。正交在数学上意味着它们虽然叠加，但接收端可以完美地将其分离，就像你能从一堆混合颜料中，单独提取出红、绿、蓝三原色一样。
下面来详细拆解这个反直觉的核心原理。
1. 重新理解"正交"：不是"垂直"，而是"无关"
在无线通信中，"正交"是一个严格的数学概念，可以通俗地理解为两个信号在特定数学运算下，结果为0，意味着它们彼此"透明"。
关键类比：不同频率的余弦波
cos(2πf1·t)和cos(2πf2·t)这两个不同频率的纯正弦波，在一个完整周期内相乘再积分，结果是0。这意味着 ：接收端为了解调出频率为
f1的信号，只需要将收到的混合信号与cos(2πf1·t)相乘并积分 ，就能得到f1信号的原始幅度，而其他频率如f2、f3等信号，在这个积分下的贡献恰好为0。这就是正交的最美妙特性：在共享的同一空间中，彼此不发生干扰。
2. OFDM：高速公路上的"平行车道"
OFDM就是把上述思想运用到极致。它将一个宽的信道（比如20MHz），划分为N个非常窄的子载波。
核心设计：
每个子载波的频率都经过精心选择，使得它们之间互相正交。
接收端通过FFT（快速傅里叶变换） 这个数学工具，一次性将所有子载波上的数据分离出来。
可以把OFDM想象成一条高速公路：
没有OFDM（传统单载波）：所有车辆（数据）都得在同一根狭窄的单车道上排队通过，速度慢，一撞就全堵。
有OFDM：高速公路被划分成N条并行的、物理上相互隔离的车道，每条车道都有慢速车辆在行驶，互不干扰。
关键点：OFDM中，每个子载波在同一时刻只为同一个用户服务。这就是"多个信号同时发送"不会干扰的原因------它们各自在正交的子载波上。
3. OFDMA：从"整条车道"到"车道分时复用"
OFDMA是在OFDM基础上的进一步优化。它不改变正交性这一根基，而是改变了资源分配的单位。
在OFDM中：资源分配的最小单位是整个OFDM符号（包含所有子载波）。如果一个小数据包，它也得占满整个符号的所有子载波，造成浪费。
在OFDMA中 ：资源分配的最小单位是资源单元 ，它由一个OFDM符号中的一部分连续子载波组成。
回到高速公路的类比：
OFDM：把路分成并行的固定车道。一辆小货车（小数据包）也得独占一整条车道，其他车不允许进来。
OFDMA ：在每条车道里，又引入了时分复用。可以把一辆小货车安排在第一车道的1-6号时间片，另一辆摩托车安排在第一车道的7-12号时间片。所有车道、所有时间片，都动态分配给不同用户。
关键点：OFDMA中，不同用户的数据被放在不同的"子载波子集 + 时间片"组合中。由于所有子载波之间依然是正交的，所以无论如何组合，不同用户之间都不会产生干扰。
4. 为什么叠加不会破坏正交性？（数学直觉）
这是最微妙的地方。你需要明白接收端的处理过程：
空中叠加 ：在物理空间中，
用户A + 用户B + 用户C的信号确实在空气中线性叠加 了。接收端天线收到的就是一个复杂的复合波形S(t)。正交分解 ：接收端会用一个"解码器"（FFT）。这个解码器的作用就是对
S(t)进行正交分解，把它拆解回各个子载波分量。完美分离 ：由于子载波之间的正交性，这个分解过程是完美的。关于子载波
f_k的那部分计算结果，完全不受属于子载波f_j(j≠k) 的那些数据影响。它们就像不同语言的人，虽然都在同一个房间里说话，但接收端戴着"同声传译耳机"，只听特定频率的"频道"。5. 那现实中的干扰来自哪里？
既然理论如此完美，我们实际感受到的"干扰"又是什么？主要是因为现实世界是不理想的：
频率偏移：发射端和接收端的晶振不可能完全一致，导致子载波之间不再完美正交。
多径效应 ：信号经过反射、折射，接收端收到多个不同时间延迟的副本，破坏了OFDM符号的正交性，导致符号间干扰（ISI） 和 载波间干扰（ICI） 。OFDM通过添加循环前缀（CP） 来对抗这个问题。
相位噪声：射频电路的不完美导致载波相位抖动。
非线性：功率放大器在工作时会引入非线性失真，产生额外的频率成分，破坏正交性。
这些现实中的不完美，才是干扰的真正来源。而OFDM/OFDMA的设计初衷，正是在理想物理条件下，完美地消除子载波之间的干扰。
总结
对比维度 直觉上的"叠加干扰" 实际的正交原理 关键区别 认为不同信号混在一起就分不清了 利用数学上的正交特性，可以在接收端完美分离 核心机制 无 子载波之间满足正交性（内积为0） 接收端处理 试图直接解读混合波形（无法做到） 通过FFT进行正交分解，分离出每个子载波 类比 不同颜色的墨水混在一起，无法分开 不同频率的声音同时播放，人耳能分辨出不同音调 干扰来源 现实中的频偏、多径、噪声 不是来自正交设计本身，而是来自物理环境的不完美 所以，OFDM/OFDMA的本质，就是用一套精心设计的频率（正交子载波），把本来必然互相干扰的多个信号，变成了"互不打扰"的平行世界。 这就是现代无线通信能实现高速度和多用户并发的基础数学魔法。
