前言
做前端图像标注、AI 标注、自动驾驶的同学，99% 都会遇到一个致命问题：
底层图片用 CSS scale 缩放，上层 Canvas 画框、画线、标注，缩放越大，标注越偏移、越错位、漂移，放大几倍后完全对不上像素。
本文深度讲解亚像素渲染差异、渲染管线不同、坐标原点不一致、像素对齐机制冲突四大底层原因及解决方案
一、问题背景
业务场景
- 页面底层：

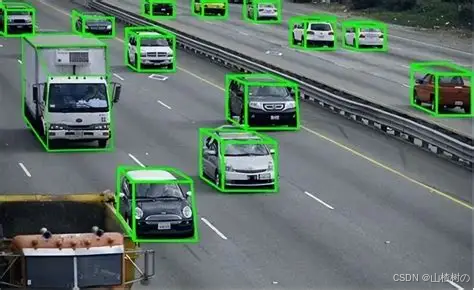

<img>大图展示原图 - 页面上层：覆盖一层透明 Canvas，用来画框、画线、打点标注
- 鼠标滚轮：同时缩放 img 和 Canvas
- 平移：同步平移 img 和 Canvas
问题现象
- 原始比例 100% → 标注完美对齐，一点问题没有
- 放大 1.5 倍 → 标注轻微偏移
- 放大 3～5 倍 → 标注明显漂移、错位、对不上边缘
- 缩放越大，偏差越大
- 缩小又稍微好一点
浏览器底层渲染机制天生不兼容！
二、核心结论
错误架构（错误写法）
- 底层图片：CSS transform: scale() + translate()
- 上层标注：Canvas 自己 ctx.scale () + ctx.translate ()
问题原因
**CSS 渲染管线 和 Canvas 2D 渲染管线，不是同一套像素体系。**亚像素插值不一样、采样不一样、对齐不一样、原点不一样、GPU 合成不一样。
放大 = 误差放大 → 错位越来越明显
正确架构
不要用 img + CSS 缩放！ **全部统一画在同一个 Canvas 里！**图片 + 标注 共用同一套矩阵变换，永远不会错位。
三、深度解析：为什么一定会错位？（四大底层原因）
1. 亚像素处理机制完全不一样（最核心原因）
CSS 图片缩放
- 浏览器 GPU 亚像素平滑插值
- 坐标可以是无限小数：
100.333px、200.666px - 图片是浮点纹理采样，位置是平滑浮动的
Canvas 标注绘制
- Canvas 2D 会强制像素网格对齐
- 小数坐标会被自动舍入、取整
- 产生 0.3～0.5px 固定亚像素误差
放大 5 倍 → 0.5px 误差变成 2.5px 视觉偏移这就是你看到的错位！
2. 渲染原点 transform-origin 不一致
- img 默认原点：中心点缩放
- Canvas 默认原点：左上角缩放
即使手动改成一样，底层采样依然不一致。
3. 浏览器重排、重绘、合成图层完全不同
- img 在 Layout 图层
- Canvas 在 Paint 图层
- 两个图层合成时天然存在微小偏移
放大后肉眼明显可见。
4. DPR 设备像素比适配不同步
- CSS 自动适配 DPR
- Canvas 需要手动适配 DPR
- 一边适配、一边不适配 → 高清屏直接错位加倍
四、一句话总结根源
图片飘在亚像素上，标注卡在像素网格上，放大误差加倍，必然错位。
五、能不能优化旧方案（img+canvas）？
可以优化，但只能缓解，不能根治。
优化手段：
- 全部统一左上角原点
- 关闭 Canvas 平滑
- 所有坐标保留小数
- 同步 DPR
缺点：放大到 4 倍以上依然会错位。
六、最终解决方案
架构改成单层：
一个 Canvas 搞定一切
- 底层 drawImage 画原图
- 上层同步画所有标注
- 缩放、平移全部用 Canvas 矩阵
- 图片 + 标注同一套坐标体系
优点：
- 永远不错位
- 亚像素完全同步
- 性能更高
- 兼容性更强
七、完整示例代码（滚轮缩放 + 拖拽平移 + 标注）
html
<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<title>Canvas单层图像标注 - 放大永不错位</title>
<style>
body {background:#eee;}
canvas {
background:#000;
display:block;
margin:20px auto;
}
</style>
</head>
<body>
<canvas id="canvas"></canvas>
<script>
const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');
// 画布尺寸
canvas.width = 1200;
canvas.height = 800;
// 变换参数
let scale = 1; // 缩放比例
let panX = 0; // 平移X
let panY = 0; // 平移Y
let isDrag = false; // 是否拖拽
let lastX = 0;
let lastY = 0;
// 测试图片（换成你的业务图）
const img = new Image();
img.crossOrigin = "anonymous";
img.src = "https://picsum.photos/1200/800";
// 模拟标注数据（你后端返回的框）
const rectList = [
{x:200, y:150, w:180, h:120},
{x:600, y:300, w:200, h:160}
];
// ========== 核心绘制：图片 + 标注 统一矩阵 ==========
function render() {
ctx.clearRect(0, 0, canvas.width, canvas.height);
ctx.save();
// 先平移、后缩放（所有元素共用）
ctx.translate(panX, panY);
ctx.scale(scale, scale);
// 1. 绘制底层原图
if(img.complete) {
ctx.drawImage(img, 0, 0);
}
// 2. 绘制标注（自动和图片对齐，永远不错位）
ctx.strokeStyle = '#ff3333';
ctx.lineWidth = 2 / scale; // 线宽自适应缩放，不忽粗忽细
rectList.forEach(rect => {
ctx.strokeRect(rect.x, rect.y, rect.w, rect.h);
});
ctx.restore();
}
// 图片加载完成渲染
img.onload = render;
// ========== 鼠标滚轮缩放 ==========
canvas.addEventListener('wheel', e => {
e.preventDefault();
// 缩放倍率
const delta = e.deltaY > 0 ? 0.9 : 1.1;
scale *= delta;
// 限制最小最大
scale = Math.max(0.1, Math.min(scale, 10));
render();
});
// ========== 鼠标拖拽平移 ==========
canvas.addEventListener('mousedown', e => {
isDrag = true;
lastX = e.clientX;
lastY = e.clientY;
});
canvas.addEventListener('mousemove', e => {
if(!isDrag) return;
panX += e.clientX - lastX;
panY += e.clientY - lastY;
lastX = e.clientX;
lastY = e.clientY;
render();
});
canvas.addEventListener('mouseup', () => isDrag = false);
canvas.addEventListener('mouseleave', () => isDrag = false);
</script>
</body>
</html>
