高性能存储扩展利器|PCIE719 基于Zynq UltraScale+的企业级可编程SAS方案

本文详细介绍北京匠行科技推出的 PCIE719 高性能 PCIe SAS 扩展卡。基于 Xilinx Zynq UltraScale+ 异构平台,该产品兼具高速存储接口与 FPGA 硬件可编程能力,可广泛应用于企业存储扩展、协议验证、工业数据采集与科研计算场景。文章从硬件架构、核心优势、开发流程到实际应用进行全面解析,为工程师选型与项目落地提供参考。

关键词

PCIE719,Zynq UltraScale+,SAS扩展卡,PCIe 3.0,嵌入式FPGA,企业级存储,硬件加速,工业级板卡,数据采集,原型验证平台

在企业级存储、高速数据采集与边缘计算场景不断升级的今天,单纯的存储扩展卡已难以满足多样化的业务需求。兼具高带宽存储接口与硬件可编程能力的异构平台,正成为行业主流选择。

北京匠行科技推出的 PCIE719,正是一款基于 Xilinx Zynq UltraScale+ 架构设计的高性能、高可靠性可编程 SAS 扩展卡,为服务器存储扩展、高速数据处理、协议验证等场景提供一站式解决方案。

一、产品定位与核心价值

PCIE719 采用标准半高半长 PCIe 形态,定位企业级与工业级应用,主打三大核心优势:

• 高性能存储通路:双路12Gbps SAS + PCIe 3.0 x8 高带宽互联

• 异构算力平台:ARM+FPGA架构,支持软硬件协同开发与硬件加速

• 工业级高可靠:宽温、冗余启动、稳定供电,满足7×24小时长期运行

既可以作为普通 SAS 扩展卡使用,也能作为可编程硬件加速平台,实现数据压缩、加解密、协议处理等定制化功能,远超传统 ASIC 扩展卡的灵活性。

二、产品核心参数表

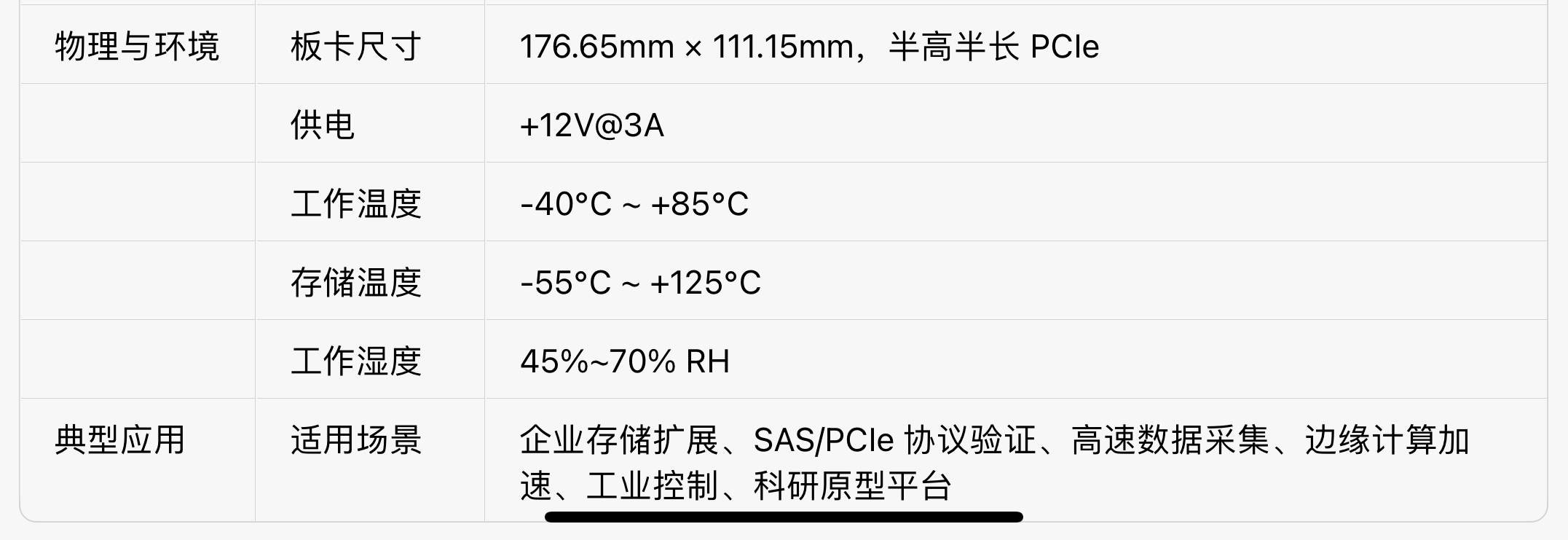

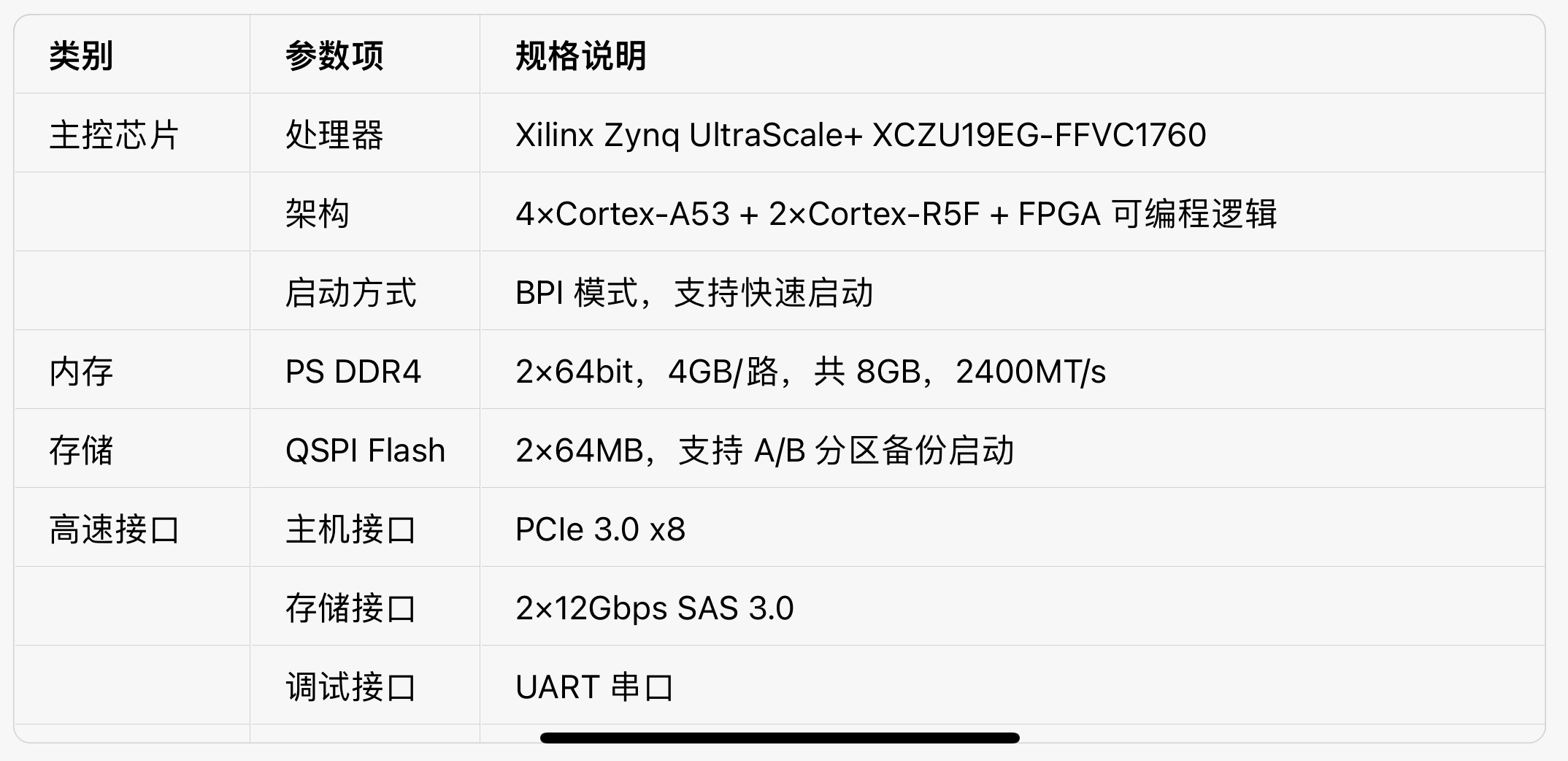

三、硬件架构详解

  1. 主控芯片:Xilinx XCZU19EG

板卡搭载 Zynq UltraScale+ 旗舰级 MPSoC,具备强大的异构处理能力:

• 四核 Cortex‑A53 运行 Linux,负责上层应用与业务逻辑

• 双核 Cortex‑R5F 用于实时控制与高可靠任务

• 大容量 FPGA 逻辑资源,可实现 PCIe、SAS、DMA 等硬件加速

支持 BPI 启动模式,启动速度更快、运行更稳定,适配工业场景。

  1. 高带宽内存与存储设计

• 双路独立 64bit DDR4,单路 4GB,频率 2400MT/s,避免带宽争抢

• 双 QSPI Flash 设计,支持 A/B 备份启动,防止升级失败变砖

• 整体存储子系统兼顾大容量、高带宽与高可靠性

  1. 高速接口与环境指标

• 主机接口:PCIe 3.0 x8,理论带宽 64Gbps

• 存储接口:2 路 12Gbps SAS 3.0,支持直连企业级硬盘

• 调试接口:UART 串口,方便开发与定位问题

• 工作温度:-40℃ ~ +85℃,真正工业级宽温

• 供电:12V@3A,标准 PCIe 供电,兼容各类服务器机箱

四、开发与部署流程

PCIE719 支持完整的 Xilinx 官方工具链,降低开发门槛:

  1. 使用 Vivado 配置硬件平台,生成 XSA 文件

  2. 通过 Petalinux 构建嵌入式 Linux 系统

  3. 开启 SAS、SCSI、PCIe 相关驱动,实现硬盘识别

  4. 支持 Vitis 开发环境,可进行上层应用与硬件协同开发

工程师可快速完成系统移植、驱动调试与性能验证,大幅缩短项目周期。

五、典型应用场景

  1. 企业级存储扩展

为服务器提供高性能 SAS 扩展能力,支持大容量硬盘阵列,适用于云计算、大数据存储、视频监控存储等场景。

  1. 高速数据采集与预处理

在工业采集、雷达信号、传感器数据等场景中,FPGA 实现实时数据预处理,ARM 负责数据上传与存储,兼顾实时性与灵活性。

  1. 协议验证与原型开发

作为 SAS/PCIe 协议验证平台,用于芯片厂商、科研机构的兼容性测试、性能评估与原型系统快速验证。

  1. 边缘计算与硬件加速

支持数据压缩、加密、去重、AI 推理等硬件加速功能,适用于智慧工厂、医疗影像、高性能计算边缘节点。

六、产品优势总结

相比于传统存储扩展卡,PCIE719 具备明显优势:

• 算力+存储一体化:不再只是"转接卡",而是可计算的存储平台

• 高度灵活可编程:可根据业务需求定制逻辑,保护长期投资

• 工业级品质:宽温、稳定、可靠,适用于严苛环境

• 一站式开发支持:完善软硬件生态,降低项目落地成本

七、结语

PCIE719 是一款面向未来的高性能可编程存储扩展平台,它将 Zynq UltraScale+ 的强大异构算力与 12Gbps 高速 SAS 接口深度结合,既满足企业级存储扩展需求,又为硬件加速、实时处理、原型验证提供了极大的想象空间。

无论是数据中心、工业现场还是科研实验室,PCIE719 都能成为高性能系统中的关键一环,为用户带来更强的性能、更高的灵活性与更可靠的长期使用体验。
