在 100W~500W 中大功率电源设计中，PFC+LLC 两级架构 早已成为 TV 电源、LED 照明、PC 电源等领域的主流方案。但传统方案需要两颗独立芯片（一颗 PFC 控制器 + 一颗 LLC 控制器），外围电路复杂、PCB 面积大、成本居高不下。
今天给大家介绍一款国产芯片------LP9962AA，单芯片集成了 CCM-PFC 控制器 + 高压半桥 LLC 驱动器，内置 600V 高压启动、X 电容放电、自适应死区控制，一颗芯片就能搞定完整的 PFC+LLC 两级电源，外围极简，效率极高。
LP9962AA 是什么？为什么值得关注？
LP9962AA 是一款 全集成 PFC 和高压半桥驱动的 LLC 谐振控制器，采用 SOP-20 封装。它的核心亮点可以概括为四个字：高集成、高效率、高可靠、低待机。
核心特性一览
| 特性 | 规格 |
|---|---|
| 封装 | SOP-20L |
| 高压驱动 | 内置 600V 高压半桥驱动（HO/HS/LO/HB） |
| PFC 控制 | CCM 平均电流模式，65kHz 最大频率 |
| LLC 控制 | 模拟双向电流混合模式，35kHz~1MHz |
| 启动方式 | 内置高压启动，无需外部启动电阻 |
| 待机功耗 | 特有突发模式，空载待机极低 |
| 保护功能 | OVP/UVP/OCP/OTP/容性区保护/短路保护 |
| X 电容放电 | 内置，符合安规要求 |
与传统方案对比
| 对比项 | 传统分立方案 | LP9962AA 单芯片方案 |
|---|---|---|
| 芯片数量 | 2 颗（PFC + LLC） | 1 颗 |
| 高压启动电路 | 需外部电阻+稳压管 | 内置 |
| 半桥驱动 | 需外部驱动芯片或光耦隔离 | 内置 600V 驱动 |
| X 电容放电 | 需额外放电电阻或芯片 | 内置 |
| 死区控制 | 需外部 RC 延时 | 自适应死区 |
| PCB 面积 | 较大 | 缩小 30% 以上 |
| BOM 成本 | 较高 | 降低 20% 以上 |
管脚定义与功能详解
LP9962AA 采用 SOP-20 封装，20 个引脚各司其职，覆盖 PFC 控制、LLC 控制、高压驱动、保护检测等全部功能。

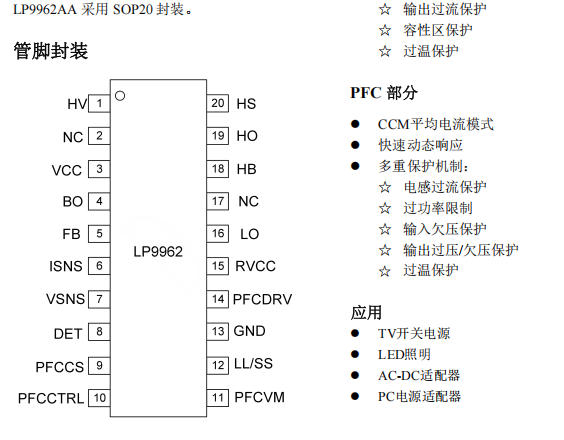

管脚分布图
关键管脚功能说明
| 管脚 | 名称 | 功能 |
|---|---|---|
| 1 | HV | 高压启动脚，连接内部高压管，实现高压启动、AC 电压检测、X 电容放电 |
| 3 | VCC | 芯片供电电源，典型工作范围 12~23V |
| 4 | BO | PFC 输出电压反馈，同时也是 LLC 输入电压检测 |
| 5 | FB | LLC 光耦反馈输入，检测表征输出功率的光耦电流 |
| 6 | ISNS | LLC 谐振电流检测，通过微分器检测谐振电流 |
| 7 | VSNS | LLC 谐振电容电压分压检测 |
| 8 | DET | LLC 输出电压检测，实现过压保护、恒流功能 |
| 9 | PFCCS | PFC 电流采样，提供过流保护、过功率限制 |
| 10 | PFCCTRL | PFC 环路补偿脚，外接 RC 补偿网络 |
| 11 | PFCVM | PFC 乘法器输出，外接电阻设置输入阻抗 |
| 12 | LL/SS | LLC 软启动/突发模式阈值设置 |
| 14 | PFCDRV | PFC 功率 MOS 驱动输出 |
| 15 | RVCC | 内部 LDO 输出，为 LLC 低压端和 PFC 驱动供电 |
| 16 | LO | LLC 低压端驱动输出 |
| 18 | HB | LLC 高压端自举电源 |
| 19 | HO | LLC 高压端驱动输出 |
| 20 | HS | LLC 高压端浮地 |

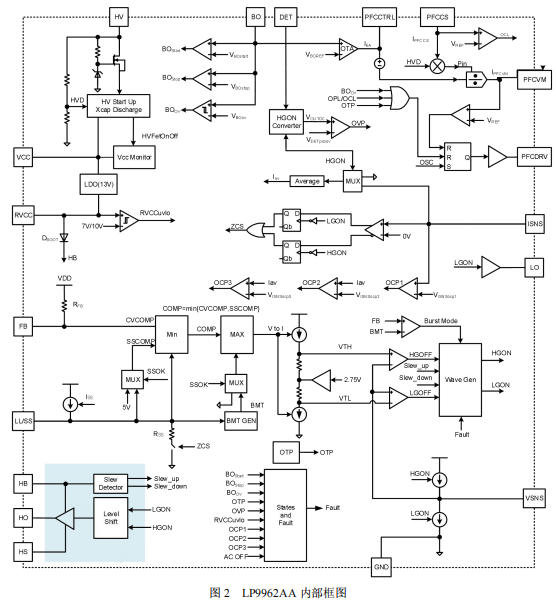

内部架构深度解析
LP9962AA 内部集成了完整的 PFC 控制单元、LLC 控制单元、高压驱动单元和保护逻辑，是一颗真正意义上的 "片上电源系统"。
三大核心技术创新
- 模拟双向电流混合控制（LLC 部分）
传统 LLC 采用电压模式或电流模式控制，动态响应慢。LP9962AA 采用 模拟双向电流混合模式：
通过对谐振电容电压分压波形叠加固定电流充放电斜波
实现电流双向检测，精准判断谐振电流极性
既保证系统稳定性，又极大改善动态响应
支持 35kHz~1MHz 宽频率范围，适配各种变压器设计
- CCM 平均电流模式 PFC（PFC 部分）
PFC 采用 CCM（连续导通模式）平均电流控制：
电感电流连续，纹波小，EMI 更易处理
内置乘法器实现高功率因数（PF > 0.95）
支持 跟随升压模式（Follower Boost）：PFC 输出电压随输入电压和负载自适应调整，降低开关损耗
快速动态响应：输出欠压时注入 200μA 加速电流，避免 undershoot
- 自适应死区时间控制
LLC 半桥驱动最怕硬开关。LP9962AA 通过检测半桥中点（HB-HS）的电压斜率（dV/dt），自适应调整死区时间：
实时监测高压端和低压端 MOS 的开关过程
只有当体二极管导通后才允许下一个 MOS 开启
确保零电压开关（ZVS），提升效率，降低 EMI

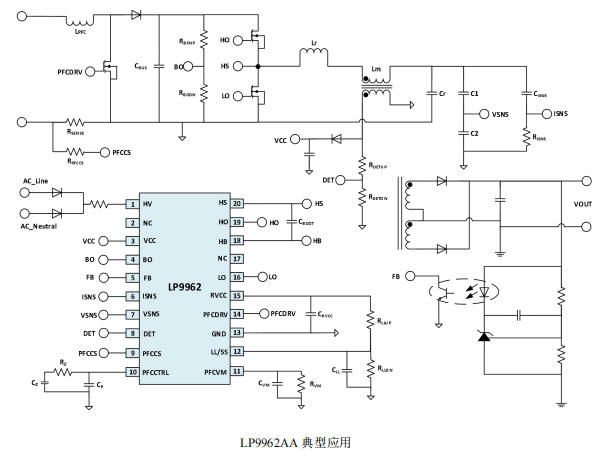

典型应用电路
LP9962AA 的典型应用电路展示了完整的 PFC+LLC 两级架构：
典型应用电路图要点
PFC 级：
前端整流后，LPFC 电感 + PFC MOS + PFC 二极管构成 Boost 拓扑
RSENSE 采样电阻检测电感电流，连接 PFCCS 脚
BO 脚通过分压电阻采样 PFC 输出电压（母线电压）
LLC 级：
半桥驱动 HO/LO 控制两个高压 MOS
谐振网络由 Lr（谐振电感）、Cr（谐振电容）、Lm（变压器励磁电感）组成
ISNS 脚通过 RISNS + CISNS 微分器检测谐振电容电流
VSNS 脚通过 C1/C2 电容分压检测谐振电容电压
DET 脚通过辅助绕组分压检测输出电压，实现 OVP
反馈环路：
输出端光耦连接 FB 脚，实现闭环恒压控制
FB 电流越大，表示负载越重，芯片提高开关频率
PCB 布局关键指南
VCC 旁路：除储能电解电容外，VCC 脚就近放置 2.2μF 陶瓷电容
RVCC 旁路：4.7μF + 0.1μF 陶瓷电容，尽量靠近 RVCC 脚
VSNS/ISNS：使用 C0G/NP0 陶瓷电容或薄膜电容，保证低失真
FB 走线：尽量短，远离高压开关噪声
BO/DET/ISNS 滤波电容：尽量靠近对应引脚
HV 脚：串联 5kΩ 电阻限流，不要在 HV 地脚放置电容（寄生电容 < 60pF）
高压间隙：保持足够的高压安全间距
GND 覆铜：大面积覆铜，提供良好散热和屏蔽
典型应用场景
LP9962AA 适用于以下中大功率电源场景：
| 应用 | 功率范围 | 特点 |
|---|---|---|
| TV 开关电源 | 100W~300W | 高效率、低待机、符合能效标准 |
| LED 照明电源 | 100W~500W | 恒流恒压、长寿命、高 PF |
| AC-DC 适配器 | 100W~240W | 小体积、高功率密度 |
| PC 电源适配器 | 150W~500W | 高可靠性、低纹波 |
| 工业电源 | 200W~500W | 宽电压输入、全保护 |
总结
LP9962AA 是国产电源芯片的一次重要突破，单芯片实现 PFC+LLC+高压驱动，将原本需要多颗芯片和复杂外围的电路，精简到一颗 SOP-20 芯片搞定：
省芯片：1 颗替代传统 2 颗
省外围：内置高压启动、X 电容放电、自举二极管
省面积：PCB 缩小 30% 以上
提效率：自适应死区、突发模式、CCM PFC
高可靠：完善的保护机制，容性区保护、过温保护等
对于 100W~500W 中大功率电源设计，LP9962AA 提供了一个高性价比、高集成度、高性能的解决方案，值得电源工程师重点关注。
