在之前的文章中，我们拆解了 TCP/IP 四层模型的整体架构，其中网络层是实现跨网络通信的核心枢纽。不同于数据链路层仅能完成同一局域网内的通信，网络层的核心目标，是将数据包从源主机，跨越多个不同的网络，准确转发到目的主机。而支撑这一切的，就是 IP 协议与 IP 编址体系。本文将从网络层的核心协议出发，系统讲解 IP 编址、子网划分等核心技术，帮助读者理解网络寻址的底层逻辑。
一、网络层的核心协议体系
很多人会将网络层直接等同于 IP 层，这是因为 IP 协议是网络层的核心，但实际上，网络层的协议体系并不只有 IP，还包含了 ICMP、IGMP 等辅助协议，它们共同支撑起了网络层的通信能力。
其中，IP 协议是整个网络层的基础，它定义了 IP 报文的格式，为网络中的设备提供了统一的逻辑地址，同时负责数据包的寻址与转发。IP 协议提供的是无连接的传输服务，也就是说，在发送数据包之前，不需要提前建立连接，每个 IP 数据包都是独立转发的，这也是网络层能够高效处理海量数据包的原因之一。
在 IP 报文中，有几个关键字段是我们需要了解的：
-
生存时间（TTL）：这个字段定义了数据包的最大转发次数，每经过一个路由器，TTL 值就会减 1，当 TTL 变为 0 时，数据包就会被丢弃。这个设计的核心作用，是防止数据包在网络中因为路由环路而无限循环，避免浪费网络资源。
-
协议号：这个字段用来标识上层使用的协议，比如 TCP 是 6，UDP 是 17，ICMP 是 1，目的主机的 IP 层会根据这个字段，将数据包的内容上报给对应的上层协议处理。
-
分片相关字段：不同的物理链路支持的最大传输单元（MTU）不同，比如以太网的 MTU 是 1500 字节，如果 IP 数据包的大小超过了链路的 MTU，就需要将数据包拆分成多个小的片段，也就是分片，这些片段会独立转发，到了目的主机之后再重新组装。
二、IPv4 编址：网络的 "地址系统"
要实现跨网络的通信，首先要解决的就是寻址问题：如何唯一标识网络中的每一个设备？这就是 IP 编址要解决的问题。
1. IP 地址的基本概念
IPv4 地址是一个 32 位的二进制数，为了方便人类阅读，我们通常将它分成 4 个 8 位的字节，每个字节转换成十进制，中间用点分隔，也就是我们熟悉的 "点分十进制" 表示法，比如 [192.168.1.1](192.168.1.1)，它的范围是 [0.0.0.0](0.0.0.0) 到 [255.255.255.255](255.255.255.255)。
一个 IP 地址由两部分组成：网络位 和主机位。网络位用来标识这个设备所在的网络，就像我们现实地址中的 "城市 + 小区"；主机位用来标识这个网络内的具体设备，就像小区里的 "门牌号"。而子网掩码，就是用来区分这两部分的，比如 [255.255.255.0](255.255.255.0)，就代表前 24 位是网络位，后 8 位是主机位，我们也可以用 CIDR 的方式表示，比如 [192.168.1.1/24](192.168.1.1/24)。
2. IP 地址的分类

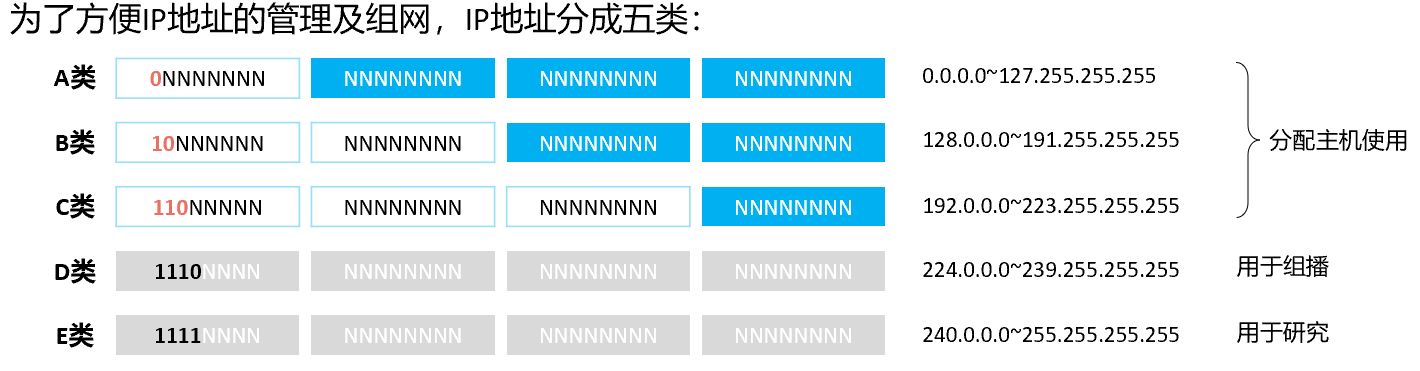

为了方便 IP 地址的管理与分配，IPv4 的地址被分成了五类，其中 A、B、C 三类是分配给普通主机使用的，D 类用于组播，E 类保留用于研究。
A 类地址：首位为 0，范围是 [0.0.0.0](0.0.0.0) 到 [127.255.255.255](127.255.255.255)，默认掩码是 8 位，也就是前 8 位是网络位，后 24 位是主机位，这类地址适合超大型网络，一个网段可以容纳超过 1600 万个主机。
B 类地址：前两位为 10，范围是 [128.0.0.0](128.0.0.0) 到 [191.255.255.255](191.255.255.255)，默认掩码是 16 位，前 16 位是网络位，后 16 位是主机位，适合大中型网络，一个网段可以容纳 6 万多个主机。
C 类地址：前三位为 110，范围是 [192.0.0.0](192.0.0.0) 到 [223.255.255.255](223.255.255.255)，默认掩码是 24 位，前 24 位是网络位，后 8 位是主机位，适合小型网络，一个网段可以容纳 254 个主机。
D 类地址：前四位为 1110，范围是 [224.0.0.0](224.0.0.0) 到 [239.255.255.255](239.255.255.255)，没有主机位，用于组播通信。
E 类地址：前四位为 1111，范围是 [240.0.0.0](240.0.0.0) 到 [255.255.255.255](255.255.255.255)，保留用于研究和实验。
3. 公网 IP 与私网 IP
IPv4 的地址是由 IANA 统一分配的，保证公网中的地址唯一性，这类地址就是公网 IP，可以直接在互联网上路由。
但实际上，很多内部网络不需要连接到互联网，或者只需要少量的公网地址，为了节省公网 IP，IANA 在 A、B、C 三类地址中，预留了一部分地址作为私网 IP，这些地址只能在内部网络中使用，不能在公网上路由：
-
A 类私网：[10.0.0.0](10.0.0.0)~[10.255.255.255](10.255.255.255)
-
B 类私网：[172.16.0.0](172.16.0.0)~[172.31.255.255](172.31.255.255)
-
C 类私网：[192.168.0.0](192.168.0.0)~[192.168.255.255](192.168.255.255)
我们家里的路由器，就是通过 NAT（网络地址转换）技术，将内部的私网 IP，转换成运营商分配的公网 IP，这样多个内部设备就可以共用一个公网 IP 上网，这也是为什么我们家里的设备，都用 192.168.x.x 的地址，却都能访问互联网的原因。
4. 特殊的 IP 地址
在每个网段中，有两个特殊的地址是不能分配给主机的：
-
网络地址：主机位全为 0 的地址，用来标识整个网段，比如 [192.168.1.0/24](192.168.1.0/24)，就是这个网段的网络地址。
-
广播地址：主机位全为 1 的地址，用来向这个网段内的所有主机发送广播数据包，比如 [192.168.1.255/24](192.168.1.255/24)。
所以，一个网段的可用主机地址，永远是 2^n - 2，n 是主机位的位数，减去的两个，就是网络地址和广播地址。
三、子网划分：优化网络的地址利用率
在早期的有类编址中，一个 B 类地址就会分配给一个组织，但是很多组织的设备数量远不到 6 万，这就造成了极大的地址浪费，同时，整个大的网段会形成一个巨大的广播域，一旦出现广播风暴，整个网络的性能都会受到严重影响。
为了解决这个问题，我们引入了子网划分技术，它的核心思路，就是将一个大的网段，拆分成多个小的子网，每个子网对应一个独立的广播域，这样既提高了地址的利用率，也缩小了广播域的规模，提升了网络的稳定性。
1. 子网划分的原理
子网划分的本质，就是向主机位 "借位"，把原本属于主机位的部分，拿过来作为子网位，这样就可以把一个大的网络，拆分成多个小的子网。
举个最常见的例子，我们有一个 C 类的网段 [192.168.1.0/24](192.168.1.0/24)，默认的掩码是 24 位，主机位是 8 位，整个网段有 254 个可用地址。如果我们向主机位借 1 位，那么子网位就是 1 位，主机位就变成了 7 位，这样我们就得到了 2 个子网：
-
子网 1：[192.168.1.0/25](192.168.1.0/25)，网络地址是 [192.168.1.0](192.168.1.0)，广播地址是 [192.168.1.127](192.168.1.127)，可用地址 126 个。
-
子网 2：[192.168.1.128/25](192.168.1.128/25)，网络地址是 [192.168.1.128](192.168.1.128)，广播地址是 [192.168.1.255](192.168.1.255)，可用地址 126 个。
这样，原本的一个大网段，就拆成了两个小的子网，分别可以给两个不同的部门使用，既解决了地址浪费的问题，也把广播域缩小了一半。
如果我们需要更多的子网，就可以借更多的位，比如借 2 位，就可以得到 4 个子网，每个子网的主机位是 6 位，可用地址 62 个，以此类推。
2. 可变长子网掩码（VLSM）
传统的子网划分，所有的子网大小都是一样的，但在实际的企业网络中，不同的部门的主机数量是不一样的，比如研发部门有 100 台主机，行政部门只有 10 台，如果用同样大小的子网，还是会浪费地址。
这时候我们就会用可变长子网掩码（VLSM），也就是根据不同的需求，给不同的子网分配不同大小的掩码，比如给研发部门分配 / 25 的子网，给行政部门分配 / 28 的子网，这样就可以最大程度的提高地址的利用率，这也是现在企业网络中最常用的地址规划方式。
四、ICMP 协议：网络的诊断工具
IP 协议是无连接的，它本身没有错误处理和诊断的能力，所以我们需要一个辅助协议来完成这些工作，这就是 ICMP（互联网控制消息协议）。
ICMP 是 IP 协议的辅助协议，它的作用是在网络设备之间传递控制和差错信息，帮助我们诊断网络故障，我们平时最常用的两个网络诊断工具：ping 和 tracert，都是基于 ICMP 协议实现的。
-
Ping：它的原理是发送 ICMP 的 Echo Request 报文，目的主机收到之后，会回复一个 Echo Reply 报文，源主机通过这个过程，就可以判断网络的连通性，同时计算数据包的往返时延，这也是我们平时排错的第一步，用来判断目标主机是否可达。
-
Tracert：它的原理是利用 IP 报文的 TTL 字段，从 TTL=1 开始，逐步增加，每一个路由器收到 TTL=1 的报文，会丢弃它，然后回复一个 ICMP 的目的不可达报文，这样源主机就可以探测到每一跳的路由器，从而跟踪数据包的转发路径，用来定位网络中的故障点，比如网络不通的时候，我们可以用 tracert 看是哪一跳出了问题。
除此之外，ICMP 还提供了重定向报文，当路由器检测到主机使用了非最优的路由时，会发送重定向报文，告诉主机修改路由，从而优化转发路径。
五、IP 地址规划：网络设计的基础
在搭建一个企业网络的时候，IP 地址的规划是非常重要的一步，一个好的 IP 规划，应该是自顶向下的，结合网络的层次结构、业务需求、路由协议来设计，最终实现易管理、易扩展、地址利用率高的目标。
比如，我们可以按照网络的层次来规划，核心层、汇聚层、接入层分别分配不同的网段，也可以按照部门或者楼层来规划，每个部门或者楼层分配一个独立的子网，这样不仅方便管理，也方便后续的网络扩展，当需要增加新的部门的时候，只需要分配新的子网就可以了，不会影响现有的网络。
六、从 IPv4 到 IPv6：地址枯竭的解决方案
随着互联网的发展，IPv4 的 32 位地址已经完全耗尽了，IANA 在 2011 年就已经把最后一批 IPv4 地址分配完毕，虽然 NAT 技术缓解了这个问题，但是它也带来了很多新的问题，比如 P2P 通信的障碍，网络性能的损耗。
所以，IPv6 就成了必然的选择，IPv6 使用 128 位的地址，地址空间几乎是无限的，完全不用担心地址枯竭的问题，同时，IPv6 还简化了报文头部，支持自动地址配置，不需要 NAT 就可以实现端到端的通信，现在，IPv6 正在逐步替代 IPv4，成为下一代互联网的核心。
写在最后
网络层是整个 TCP/IP 模型的核心，而 IP 编址则是网络通信的基础，搞懂了这些知识，你就搞懂了网络寻址的核心逻辑，这也是我们理解路由、转发等进阶技术的基础。无论是日常的网络排错，还是企业的网络规划，这些知识都是我们必须掌握的核心内容。
