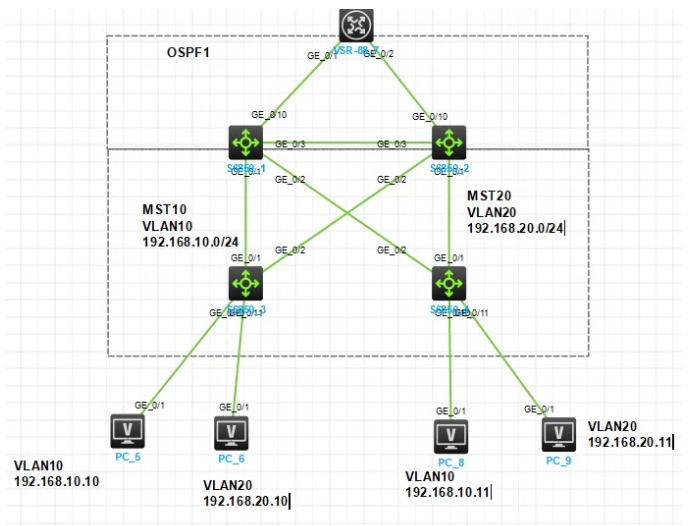

采用1台路由器和4台交换机组成MSTP域,在SW1 和SW2上启用VRRP,多个PC组成,拓扑如下:

基本配置
SW1
vlan 10 20
配置 MST 域(全网必须一致)
stp region-configuration
region-name MSTP-DOMAIN
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
指定实例的根桥优先级(值越小越优先)
stp instance 10 priority 0
stp instance 20 priority 4096
配置互联端口
interface GigabitEthernet1/0/3
description TO_Core-SW2
port link-type trunk
port trunk permit vlan 10 20
interface GigabitEthernet1/0/1
description TO_Access-SW1
port link-type trunk port trunk permit vlan 10 20
interface GigabitEthernet1/0/2
description TO_Access-SW2
port link-type trunk
port trunk permit vlan 10 20
配置 VLAN 接口 IP 及 VRRP
VLAN 10:主网关
interface Vlan 10
ip address 192.168.10.2 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.1 # 虚拟网关
vrrp vrid 10 priority 120 # 优先级高于备设备
vrrp vrid 10 preempt-mode timer delay 10 # 抢占模式,延迟 10 秒
vrrp vrid 10 track 1 priority reduced 30 # 上联口故障时优先级降低 30
track 1 interface GigabitEthernet 1/0/10
interface Vlan 20
ip address 192.168.20.2 255.255.255.0
vrrp vrid 20
virtual-ip 192.168.20.1
SW2
vlan 10 20
配置 MST 域(全网必须一致)
stp region-configuration
region-name MSTP-DOMAIN
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
指定实例的根桥优先级(值越小越优先)
stp instance 10 priority 4096
stp instance 20 priority 0
配置互联端口
interface GigabitEthernet1/0/3
description TO_Core-SW1
port link-type trunk
port trunk permit vlan 10 20
interface GigabitEthernet1/0/1
description TO_Access-SW1
port link-type trunk
port trunk permit vlan 10 20
interface GigabitEthernet1/0/2
description TO_Access-SW2
port link-type trunk
port trunk permit vlan 10 20
配置 VLAN 接口 IP 及 VRRP
VLAN 10:主网关
interface Vlan 10
ip address 192.168.10.3 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.1 # 虚拟网关
track 1 interface GigabitEthernet 1/0/10
interface Vlan 20
ip address 192.168.20.3 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.1
vrrp vrid 20 priority 120 # 优先级高于备设备
vrrp vrid 20 preempt-mode timer delay 10 # 抢占模式,延迟 10 秒
vrrp vrid 20 track 1 priority reduced 30 # 上联口故障时优先级降低 30
SW3
vlan 10 20
配置 MST 域(全网必须一致)
stp region-configuration
region-name MSTP-DOMAIN
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
interface GigabitEthernet1/0/1
description TO_core-SW1
port link-type trunk
port trunk permit vlan 10 20
interface GigabitEthernet1/0/2
description TO_core-SW2
port link-type trunk
port trunk permit vlan 10 20
interface GigabitEthernet1/0/10
port link-type access
port access vlan 10
interface GigabitEthernet1/0/11
port link-type access
port access vlan 20
SW4
vlan 10 20
配置 MST 域(全网必须一致)
stp region-configuration
region-name MSTP-DOMAIN
revision-level 1
instance 10 vlan 10
instance 20 vlan 20
active region-configuration
interface GigabitEthernet1/0/1
description TO_core-SW1
port link-type trunk
port trunk permit vlan 10 20
interface GigabitEthernet1/0/2
description TO_core-SW2
port link-type trunk
port trunk permit vlan 10 20
interface GigabitEthernet1/0/10
port link-type access
port access vlan 10
interface GigabitEthernet1/0/11
port link-type access
port access vlan 20
查看MSTP状态

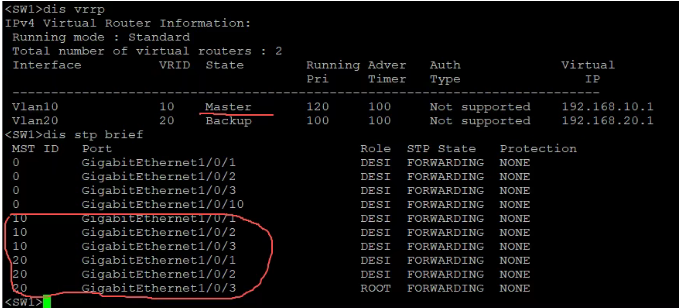

SW1

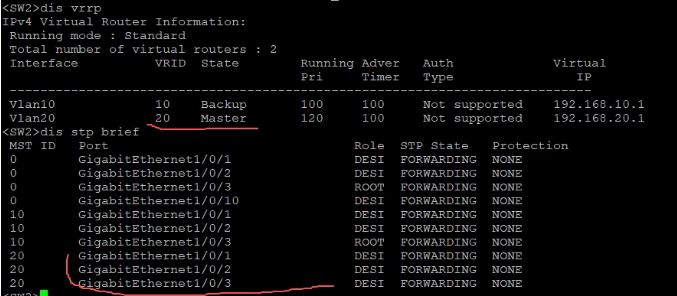

SW2

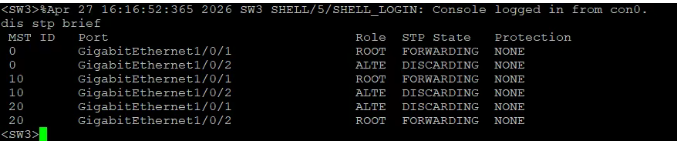

SW3

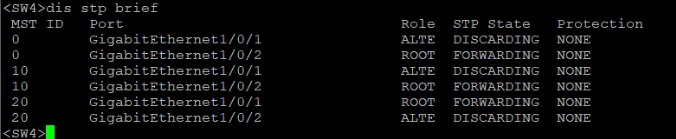

SW4

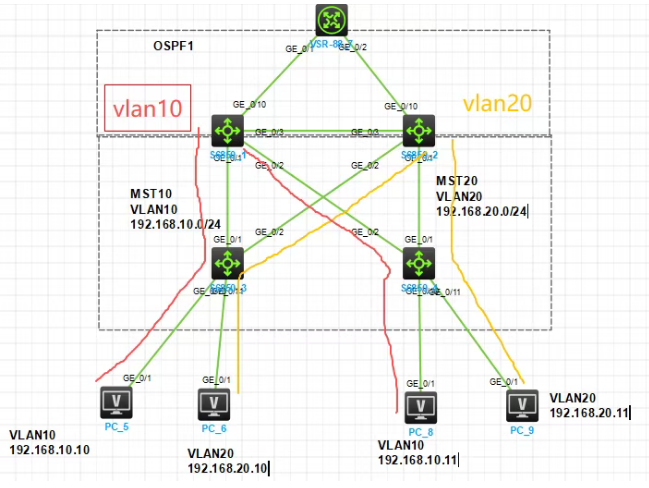

通过上图能看到两个实例都在最优的路径上,实现流量的负载均衡,最终效果如下图所示:

当SW3与CORE1互联链路down掉时,VLAN10的流量会从SW3与CORE2的互联链路通过,
当SW4与CORE2互联链路down掉时,VLAN20的流量会从SW4与CORE1的互联链路通过,
保障了业务的稳定性。通过VRRP网关主备,保障了网关的高可用。
进阶配置
配置对外互联,使用R1模拟公网
SW1
int lo0
ip add 1.1.1.1 255.255.255.255
int gi 1/0/10
port link-mode route
y
ip add 10.0.17.2 255.255.255.0
ospf 1
router-id 1.1.1.1
area 0
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255
network 10.0.17.0 0.0.0.255
SW2
int lo0
ip add 2.2.2.2 255.255.255.255
int gi 1/0/10
port link-mode route
y
ip add 10.0.27.2 255.255.255.0
ospf 1
router-id 2.2.2.2
area 0
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255
network 10.0.27.0 0.0.0.255
R1
int lo0
ip add 7.7.7.7 255.255.255.255
int gi 0/0/1
ip add 10.0.17.1 255.255.255.0
int gi 0/0/2
ip add 10.0.27.1 255.255.255.0
ospf 1
router-id 7.7.7.7
area 0
network 7.7.7.7 0.0.0.0
network 10.0.17.0 0.0.0.255
network 10.0.27.0 0.0.0.255
查看ospf邻居状态

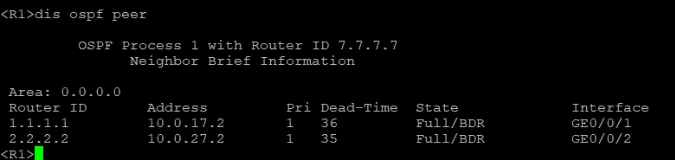

R1

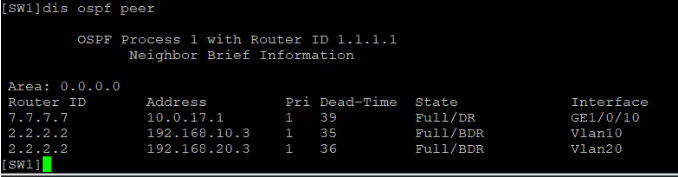

SW1

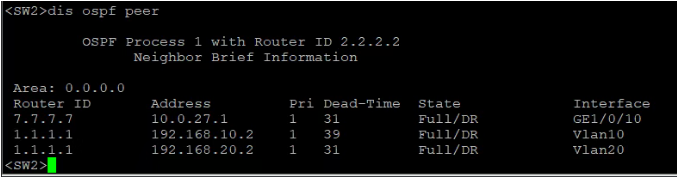

SW2

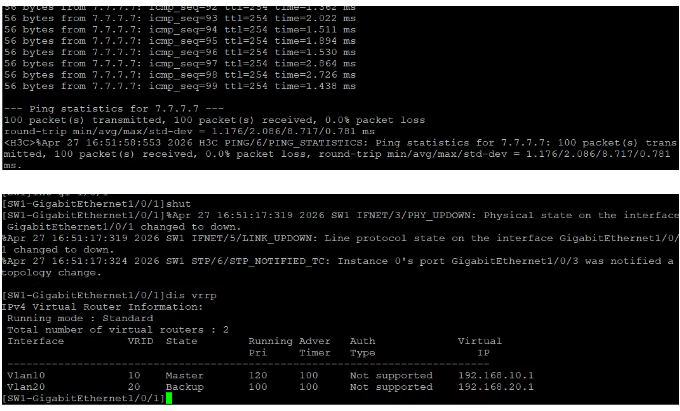

使用pc5 ping 测试公网IP 7.7.7.7 ,然后手动关闭SW1与SW3的互联链路,查看ping是否有丢包

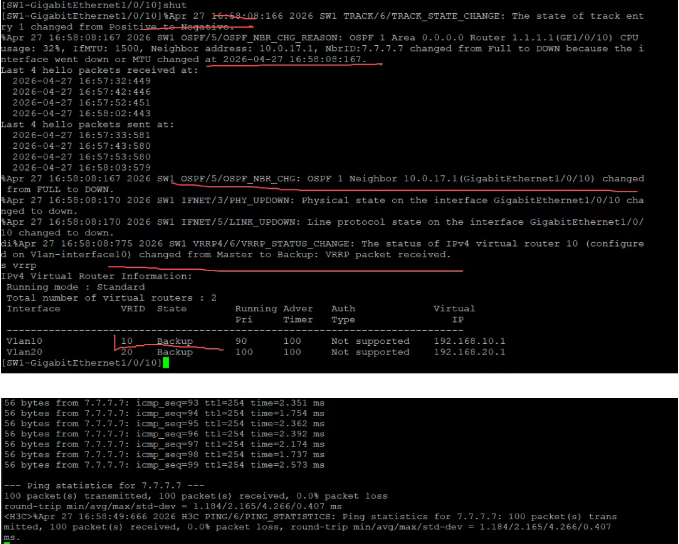

ping 测试影响,使用pc5 ping 测试公网IP 7.7.7.7 ,然后手动关闭SW1与R1的互联链路,查看ping是否有丢包

关闭上联接口后,OSPF邻居发生变化 ,VRRP主备状态发生变化,但ping测没有丢包。

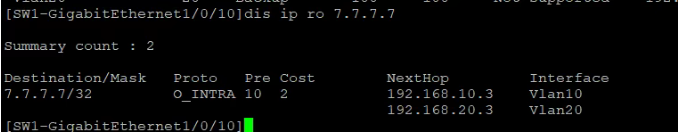

此时,7.7.7.7的路由从CORE2学习到,路径从SW3-CORE1-R1,切换到SW3-CORE2-R1。有效保障了业务稳定性,在实际环境中,可能会1-2个丢包,都是正常现象。
总结: 采用MSTP+VRRP方案,花钱买两台核心,绝不让一半端口闲置吃灰;通过多生成树的负载均衡,一台的钱干两台的活,资产回报直接翻倍。故障切换不到一秒,业务零感知,运营中断成本归零。路径天然合一,再无次优绕行,带宽不浪费,延时就可控。标准协议不受厂商绑架,现有投资全保护,未来升级无风险。一句话:用确定性拓扑,把可靠性变成了印钞机,而不只是买保险。
