微机原理实践教程（C语言篇）---A002流水灯

iCxhust2026-05-03 17:11

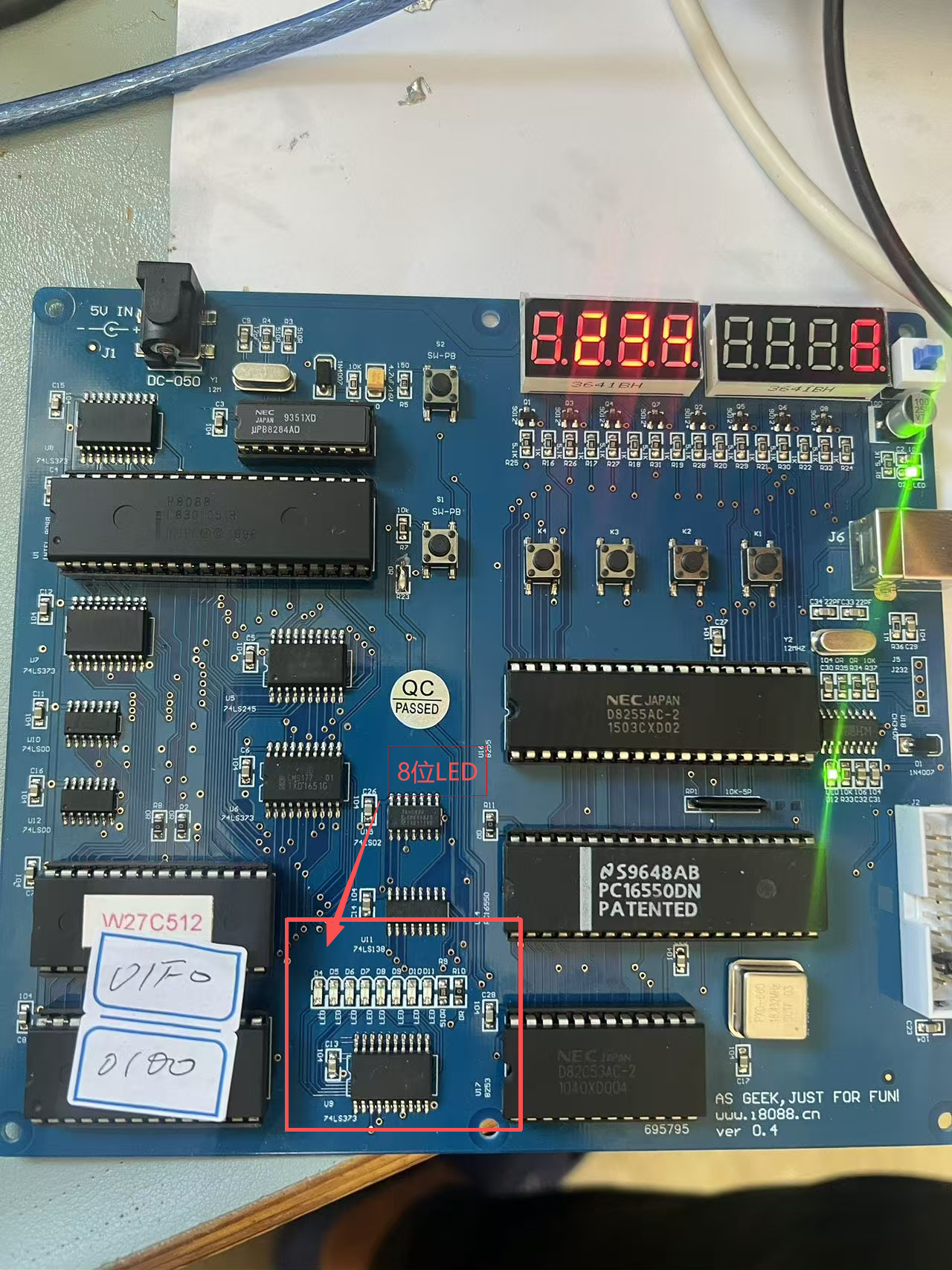

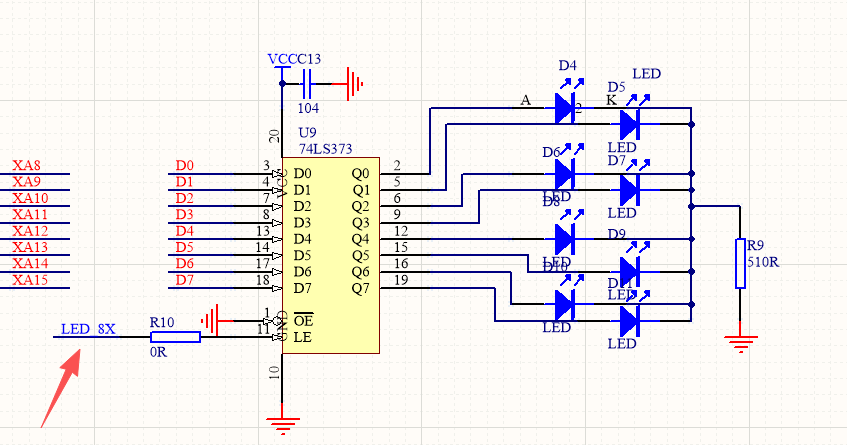

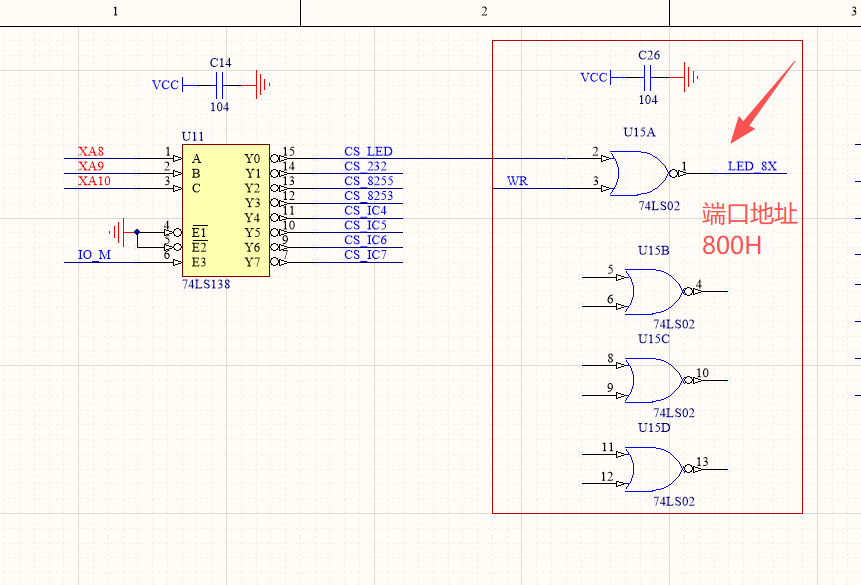

1.硬件

2.C程序

cpp 复制代码

#define ADR_273 0x0200
#define ADR_244 0x0400
#define LED_PORT 0x800

void outp(unsigned int addr, char data)
// 输出一字节到I/O端口
{ __asm
    { mov dx, addr
      mov al, data
      out dx, al
    }
}

char inp(unsigned int addr)
// 从I/O端口输入一字节
{ char result;
   __asm
    { mov dx, addr
      in al, dx
      mov result, al
    }
   return result;
}

char end_flag[5]={0x55,0x55,0x55,0x55,0x55};

void delay(void)
// 延时函数，使用原有的双重循环延时方式
{
    int i;
    for(i=0; i<5000; i++);
    for(i=0; i<5000; i++);
}

void main(void)
/* 流水灯程序：8位LED轮流点亮，形成流水效果
   采用共阳LED，输出0点亮，输出1熄灭 */
{
    int i;
    unsigned char led_pattern;

    // 初始值：1111 1110 (最低位D0=0，点亮第1个LED)
    led_pattern = 0xFE;

    while (1)
    {
        // 输出当前模式到LED端口
        outp(LED_PORT, led_pattern);

        // 延时控制流水速度
        delay();

        // 循环左移：让点亮的LED向左移动
        // 例如: 1111 1110 -> 1111 1101 -> 1111 1011 -> ...
        led_pattern = (led_pattern << 1) | (led_pattern >> 7);

        // 可选：检测按键退出（如果按下任意键则退出循环）
        // if (inp(ADR_244) != 0xFF) break;
    }

    // 退出时关闭所有LED（输出全1）
    // outp(LED_PORT, 0xFF);
}

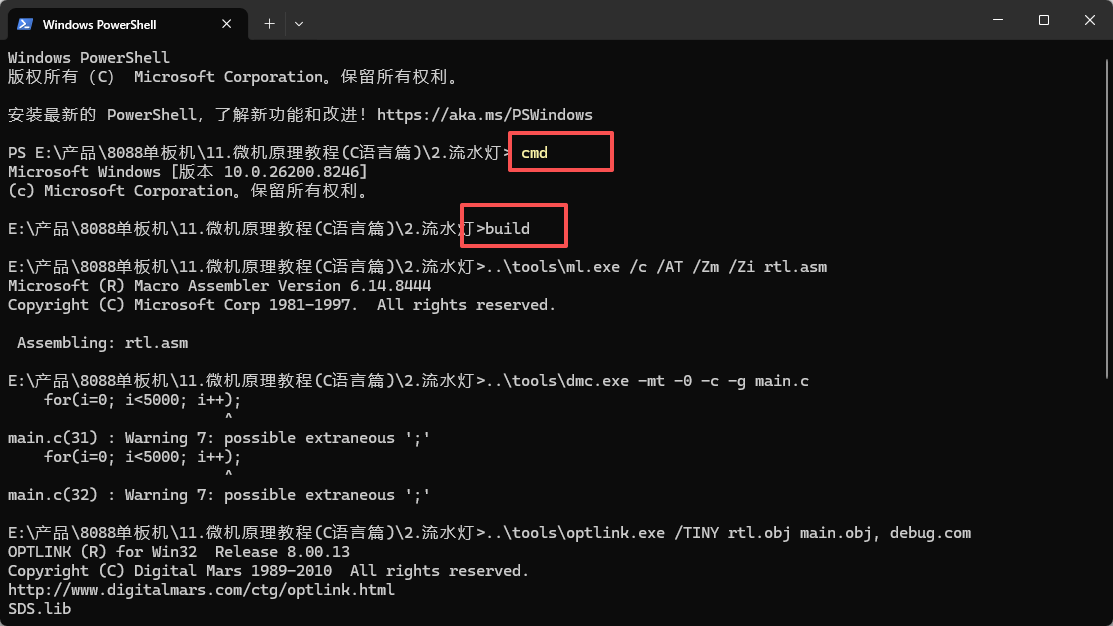

3.编译

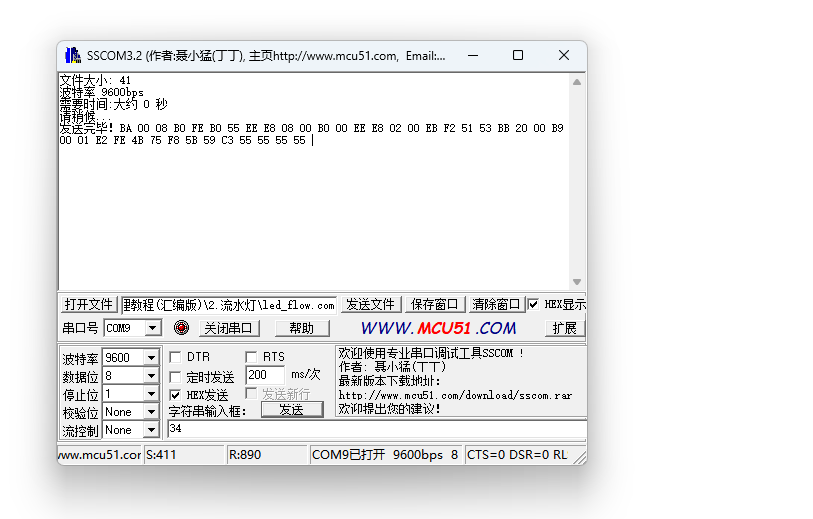

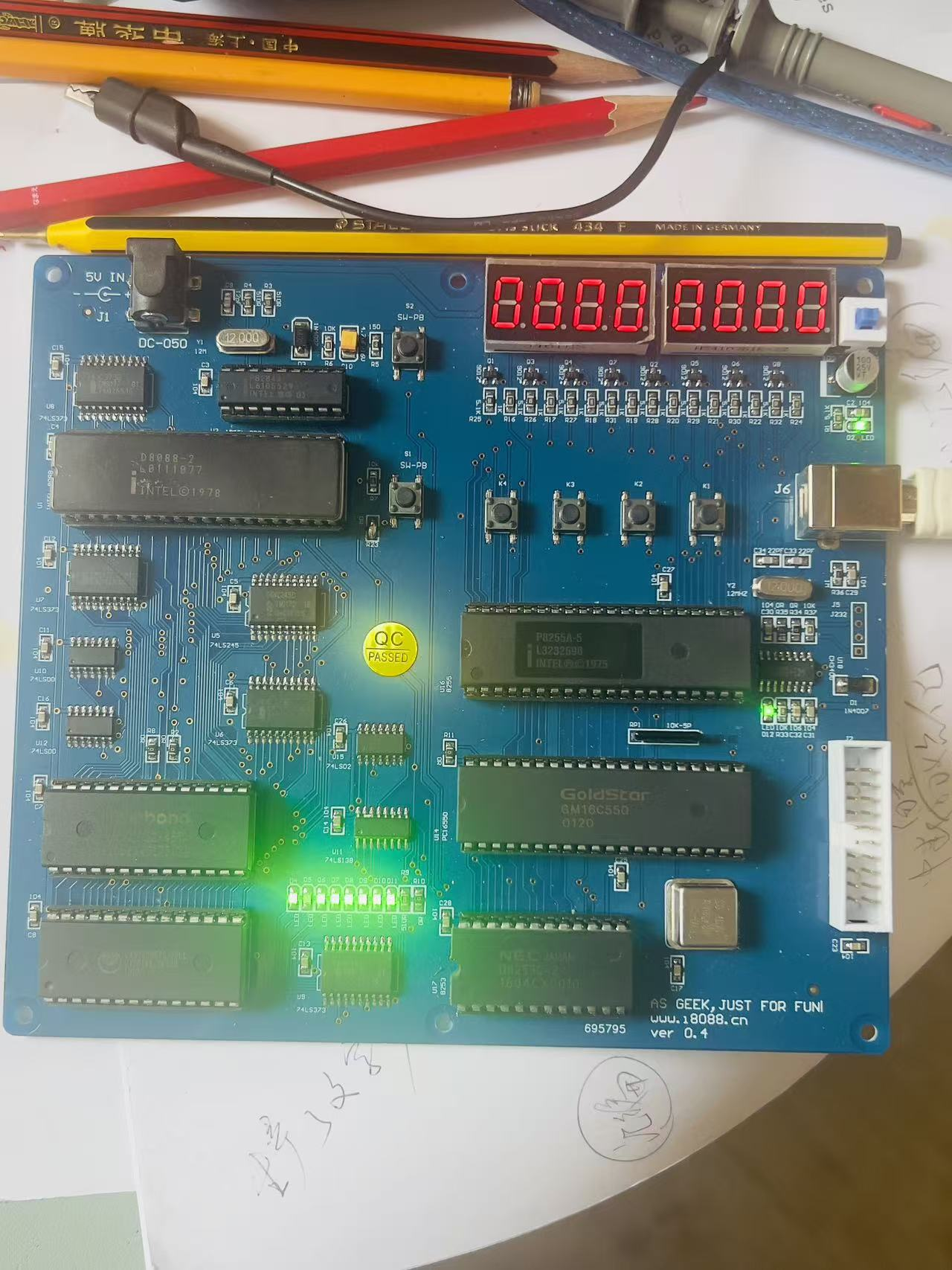

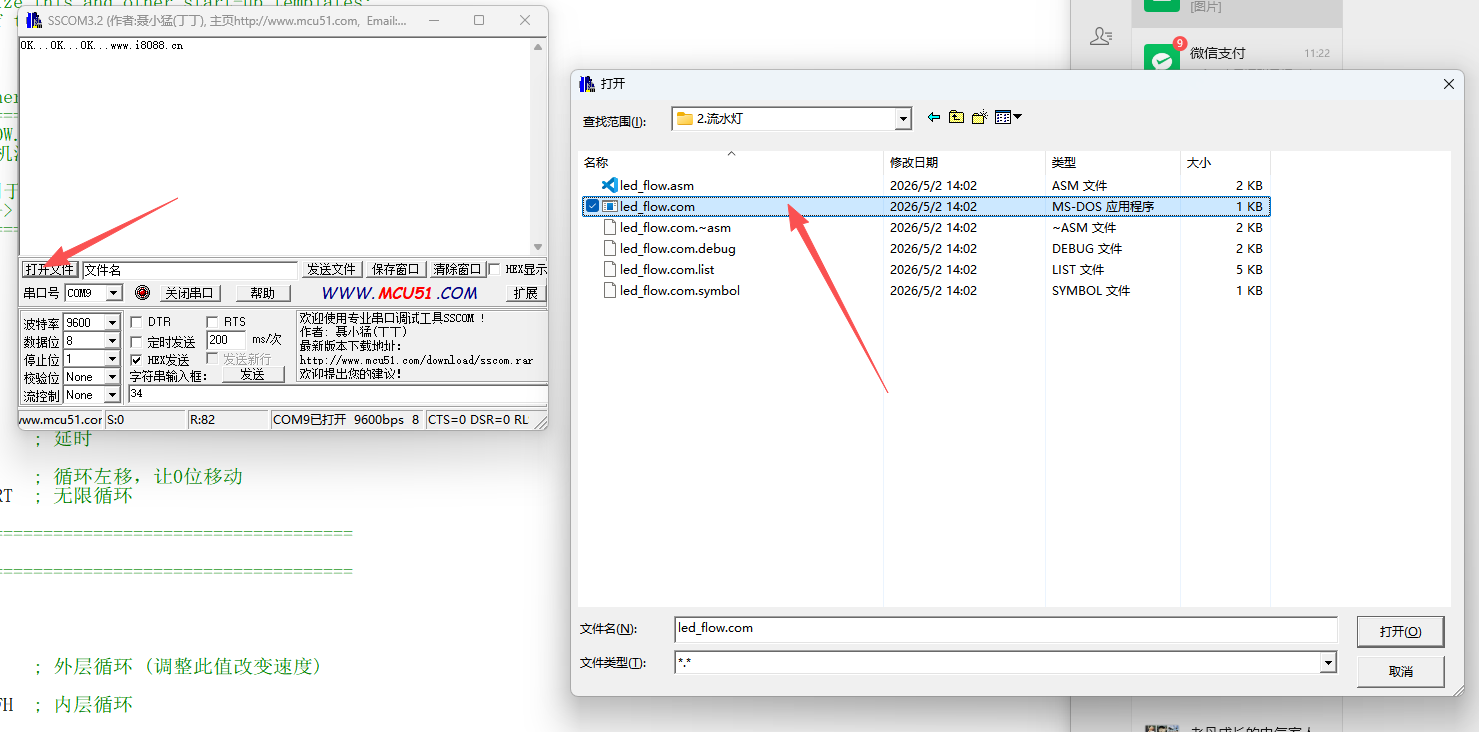

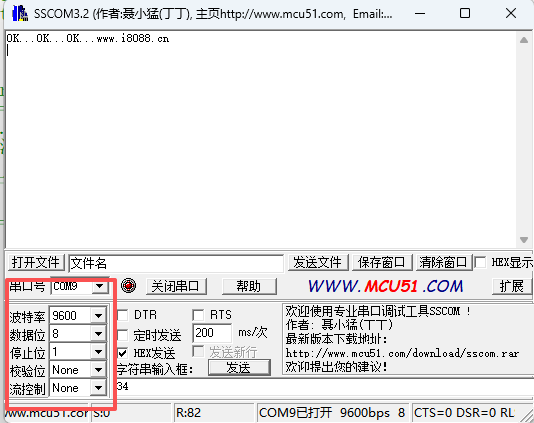

4.下载测试
