1：背景和概述：
AR-IOV，全称叫single root I/O virtualization and sharing，顾名思义，这是一种虚拟化技术，目的是让多个终端或者叫做system image（SI）共享PCI设备资源，提高硬件资源得利用率。

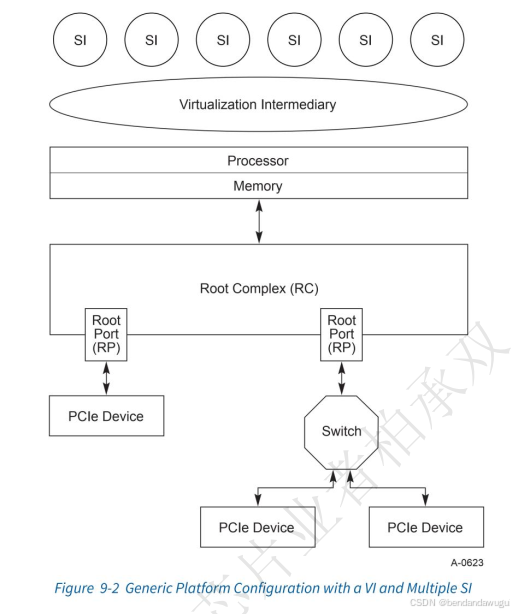

一般的虚拟化系统架构如下图所示，多个SI可以共享某个PCI设备，virtualization intermediary（VI）负责管理其下面的硬件资源 ，同时只把每一个SI自己可以访问的资源呈现给他们，因此可以说，每个SI看到的系统（system）是一个"虚拟化"的系统。
这个架构的问题就是所有的IO命令和数据都需要VI处理分发，当多个SI都和PCIe设备有大量IO交互时，要保持系统性能，对VI的硬件性能要求会非常高，即所谓的"significant platform resource overhead"。

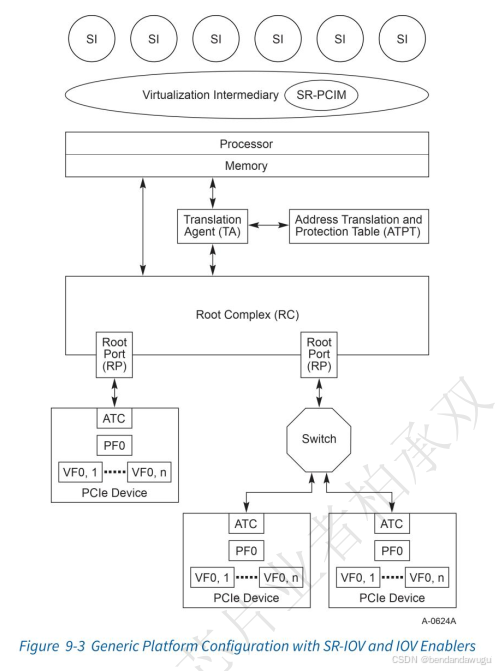

SR-IOV的引入，就是为了减少这种resource overheads，具体方法其实也就是在不增加太多resource overheads的前提下，尽量卸载VI的数据流处理功能（包括DMA，memory space access，interrupt process等），另外就是SR-IOV可以兼容其他的IO virtualization technologies，比如address translation service（ATS）等，这里不做展开，SR-IOV的系统架构一般如下图所示。
这个系统增加了以下这些功能模块：
1：SR-PCIM
single root PCI manager，负责SR-IOV相关配置，管理physical functions（PF）和virtual functions（VF），同时处理相关的error events和设备的一些功能管理，如power management和hot-plug service等。
2：TA
optional translation agent，负责做上下游的PCIe transaction的地址转译，TA可能还会包含一个address translation cache（ATC），作为查表缓存来加快转译速度。
3：ATPT
optional address translation and protection table，TA通过查询ATPT完成PCIe transaction的地址转译。
4：ATC
optional address transaction cache，前面提到，ATC可能在TA中，同时设备中也可以有一个ATC模块，这主要时考虑兼容ATS，已经完成地址转译的PCIe function，可以bypass 系统中的ATC，以提高性能。
5：PF
physical function，就是支持SR-IOV特性的PCIe function，同时可以被SR-PCIM，VI和SI等访问。
6：VF
virtual function，一个可以被SI直接访问的轻量级（Light-weight）的PCIe function，可以认为的PF的子集，也是SI进行数据操作的最终容器（或者说对象），但是SI无法配置VF。一个VF可以先被分配给一个SI，然后reset，并被分配给两一个SI，但任一时刻只能有一个SI具有访问权限，一个VF也可以先分配给一个PF，再分配给另一个PF。
2：ARI
在进一步讨论SR-IOV前先介绍ARI，一般的，routing ID，requester ID和completer ID都是8bit bus number，5 bit device number，3-bit funciton number组成，在ARI模式下，device number 不再使用，由8-bit bus number + 8bit funciton number组成，因此，ARI设备可以支持到256个functions（不考虑AR-IOV）。
软件在枚举时如果发现一个设备支持ARI（存在ARI capability register寄存器），则需要使能和ARI设备对接的downstream port中的ARI forwarding enable bit in the device control2 register。使能之后，这个DP可以正常将type1 configuration rquest转换成type0 configuration request（原先的type1到type0的转换，要求device number域段为0）。

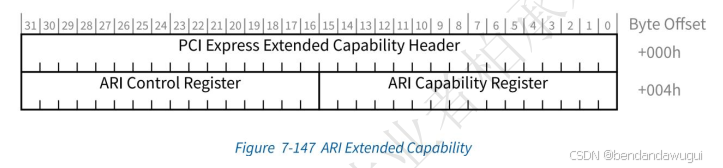

ARI extended capability：

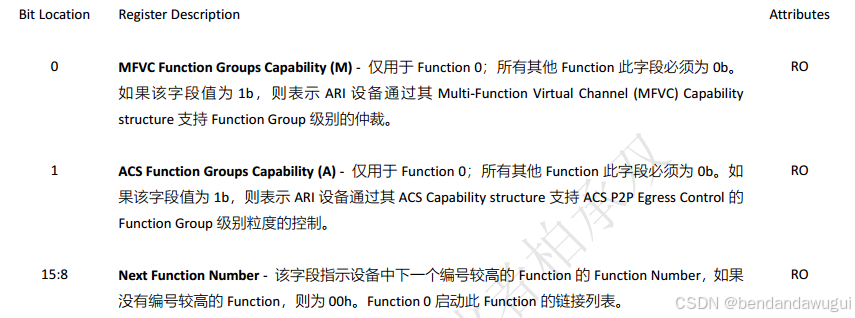

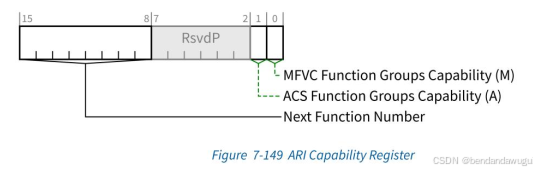

ARI capability register（offset 04h）
如果设备支持MFVC function groups（multi-function virtual channel function groups，bit 0），不同的function可以分配到不同的function group（最大8个function groups），Device将基于function groups进行调度，每个function group内的进一步调度方式时implementation specific的。

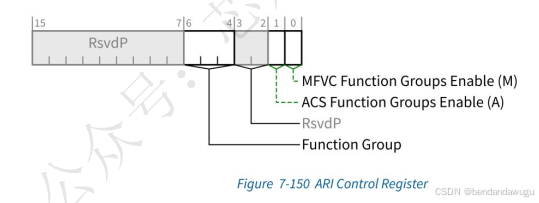

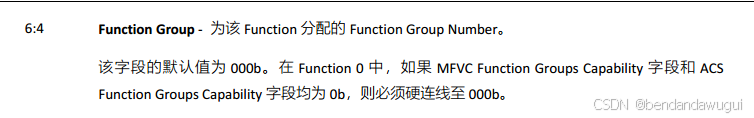

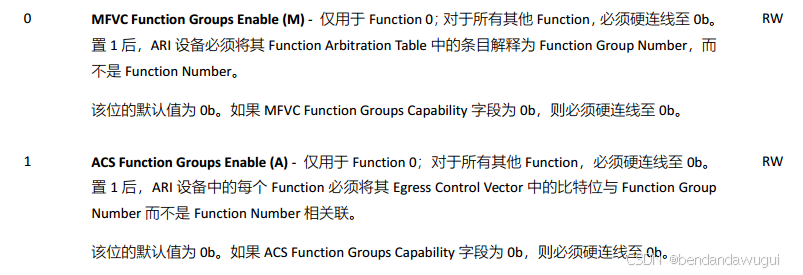

ARI Control register（offset 06h）：
3：PCIe设备中的PF和VF

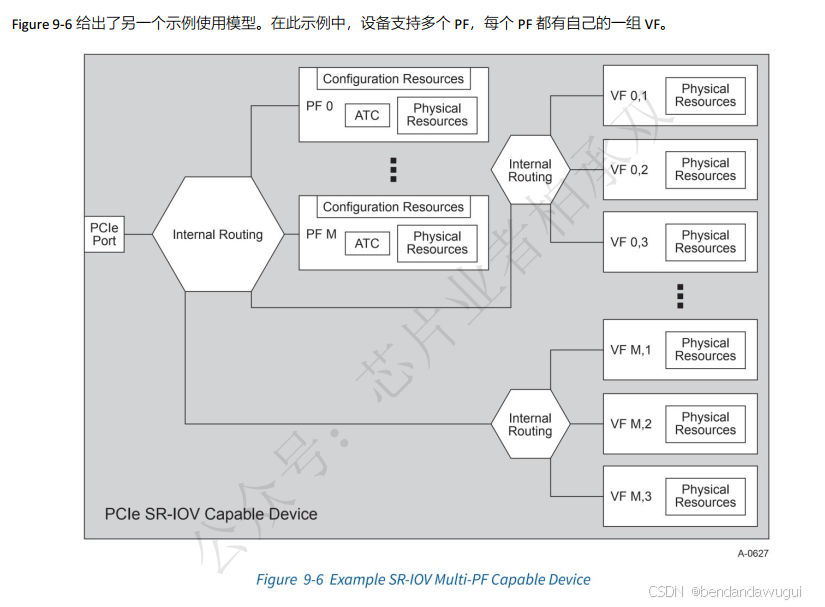

日常工作中，我们接触EP或者说PCIe设备比较多，所以本文也会重点讨论一下PCIe设备相关的SR-IOV功能，一个支持SR-IOV的PCIe设备（多个PF，每个PF还包含0个或者多个VF）如下图所示：
几点说明如下：
1：每个PF可以有0个VF，多个PFs之间的VFs数量可以不同
2：ARI（Aliternative routing indentifier）extended capability寄存器定义了设备funciton group的配置，比如arbitration和下一个funciton的寄存器offset等。
3：支持ARI的设备最多支持256个PFs，不同的function number需要在256范围内，但是不需要连续分配。
4：一个SR-IOV设备可以占用多个bus number，每一个VF都可以关联一个在设备bus number range内的bus number。
5：每个设备都必须有function0，funciton0可以是一个PF（支持SR-IOV，可以包含多个VFs）
不同function的arb的问题，这里不展开讨论，下面主要讲一下设备AR-IOV的配置和使用。
4：PCIe设备SR-IOV配置

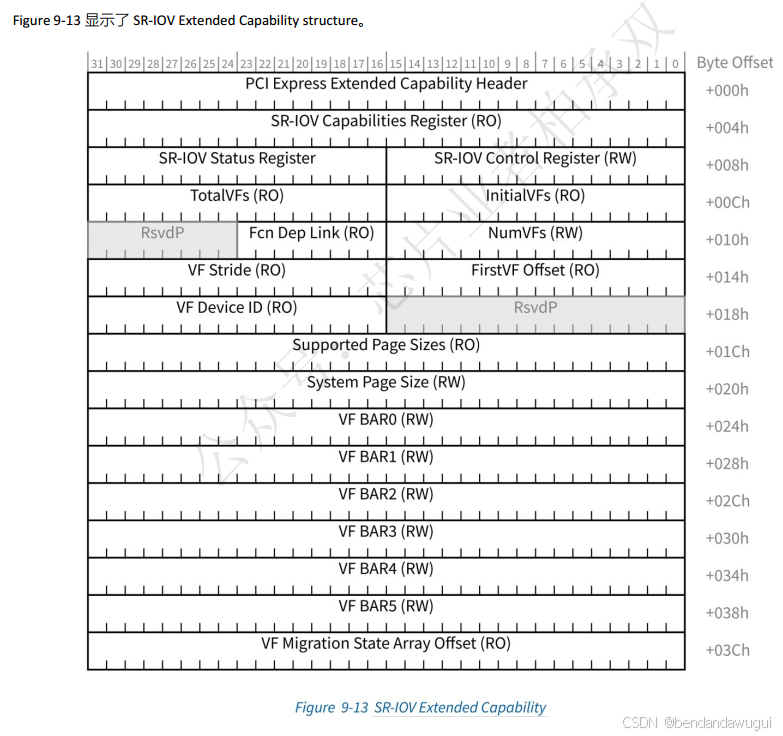

SR-IOV extended capability：
每一个支持AR-IOV的PF都需要一个SR-IOV extended capability寄存器。

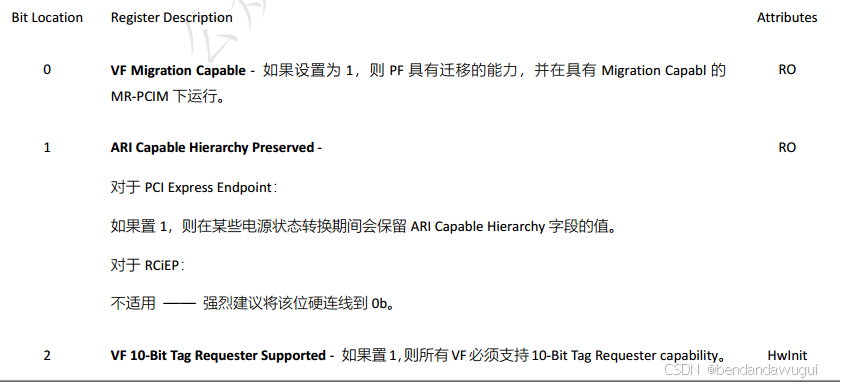

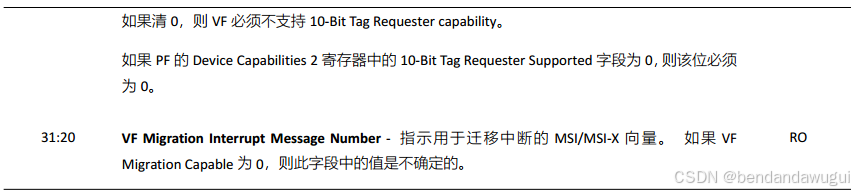

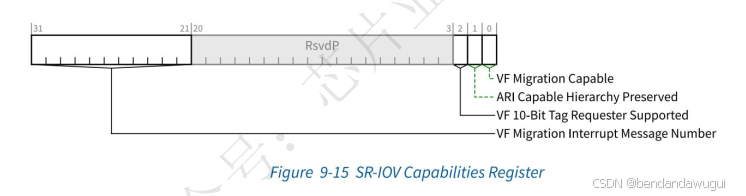

SR-IOV capability register如下图所示：

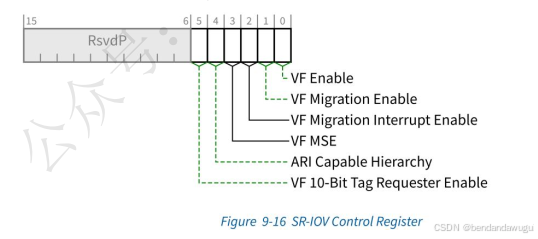

SR-IOV control register如下图所示：
SR-IOV Control Register（offset 08h）的bit 0表示VF Enable，如果clear了bit 0，这个PF的所有VFs都会被disabled。Bit 1表示VF Migration Enable，表示是否支持VF migration。Bit 3是VF MSE（memory space enable），表示能否访问该PF下VFs的memory space。Bit 4用于指示上游设备是否enable了ARI。

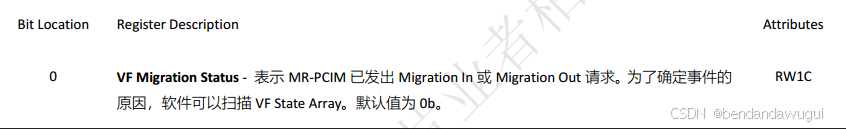

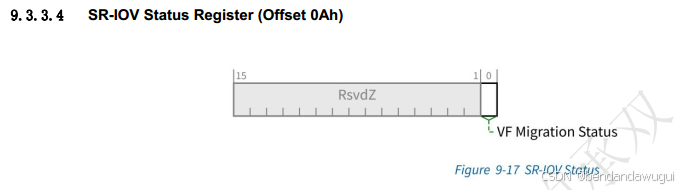

SR-IOV status register如下图所示：
pcie gen6 好像已经不再使用。
回到SR-IOV capability register 中继续来看：
**TotalVFs：**表明这个PF可以支持的最大VFs数量，
**InitialVFs：**表明这个PF初始的VFs数量，
**NumVFs：**表示这个PF当前enabled的VFs的数量，
**function dependency link：**表示不同PF之间是否有依赖，如果没有，这个寄存器需要（由软件）填成PF自身的fucntion number，如果PF之间有一个dependency list，且PFa为其中一个，则PFa的fucntion dependency link的值应该为dependency list中下一个PF（比如PFb），dependency list中最后一个PF的值为list中的第一个PF。dependency对PCIe配置有如下约束：
1）同一个dependency list中的PF，initialVFs和TotalVFs的值必须相等；
2）软件需要给同一个dependency list中的PF配置相同的NumberVFs和VF enable；
3）同一个dependency list中的PF必须分配给相同的SIs，VFs也必须要分配给相同的SIs；
First VF offset（offset 14h）：PF的第一个VF routing ID offset；
VF Stride（offset 16h）：表示该PF中不同VFs之间的routing ID offset；
VF device ID （offset 1Ah）：表示每个VF呈现给的device ID；
supported page sizes（offset 1ch）：表示该PF可以支持的page size（4KB*2n if bit n is set），协议要求PFs至少要支持4/8/64/256/KB，1MB和4MB page size。
system page size（offset 20h），表示系统最终使用的page size。

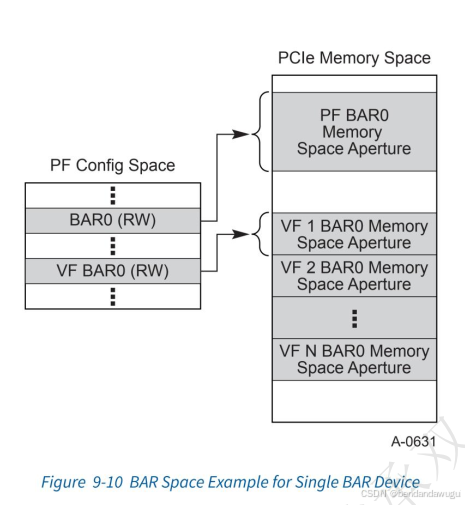

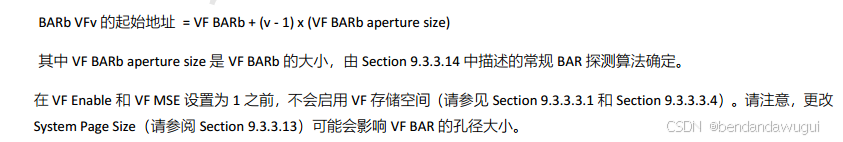

VF BAR0-VF BAR5，VFs 的base address register，用法和一般的PCI BARs一样（系统软件先写全1，然后读回来确定每个BAR空间大小，最后系统软件可以给每个BAR分配基地址），所有BAR的空间大小加起来就是这个PF中VFs的空间大小（所有VF大小是相同的），第一个有效的VF BAR中的地址就是这个PF的第一个VF的基地址，其他VFs的基地址需要基于第一个VF的基地址的每个VF的空间大小换算：

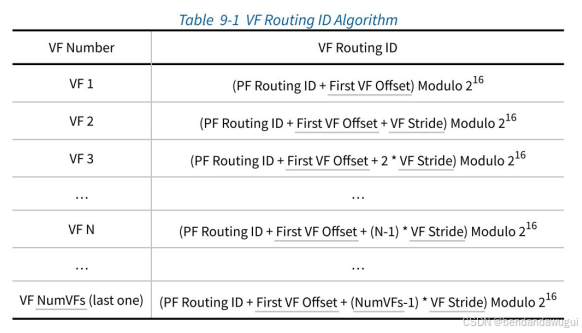

根据First VF Offset和VF Stride，可以确定每个VF的routing ID（RID）：
所有的VFs和PFs都有distinct routing IDs，假设设备对应的bus number是N，那么最终的routing ID是256*N + RID。
