前言
在没开发过SecOC之前，总听别人说SecOC有什么新鲜度值、MAC，甚至还需要一条叫什么同步报文的东西。
新鲜度值？技术这么枯燥的东西，居然跟食物这么沾边？！
在我们广东，这么新鲜的东西是要被吃掉的...
另外，大家都知道，SecOC关键目的也是报文校验嘛，所以MAC我能理解，就类似于CRC校验的Checksum，无非就是算法复杂一些，算出来的结果占用报文位置多一些。
但是，SecOC的同步报文我就不理解了。
我校验我自己，为啥还会跟你（同步报文）有关系呀？
如果是CRC校验，我只需要知道我自己这条报文的数据和校验算法就可以了呀！
另外，还有密钥（Key），这啥呀这是？
如果接触的多一些，还会了解到，SecOC还跟存储、HSM有关。
HSM？这可是到信息安全领域了呀？
如果是用Autosar配置的话，又涉及各种加密模块：SecOC、Csm、CryIf、Crypto
SecOC整这么复杂的吗？
......
朋友们，别慌，其实SecOC的复杂，主要是它涉及到东西有点多，但真正去实现一遍，会发现它其实就是纸老虎，主打一个什么都蹭一点：
比如HSM：实际上只是调用了HSM的一个计算校验值的接口。
又比如存储，不知道的以为多厉害，要存多少东西呢，其实就存了一个东西：ECU上电次数。
好了朋友们，废话不多说，本篇文章，我们一步步去拆解SecOC的完整功能。
CRC校验
在研究SecOC之前，我们先看看我们熟悉的报文CRC校验（或E2E）。
报文CRC校验很简单，它关键就2个东西：Checksun和Counter
举个栗子：一帧报文8个字节。

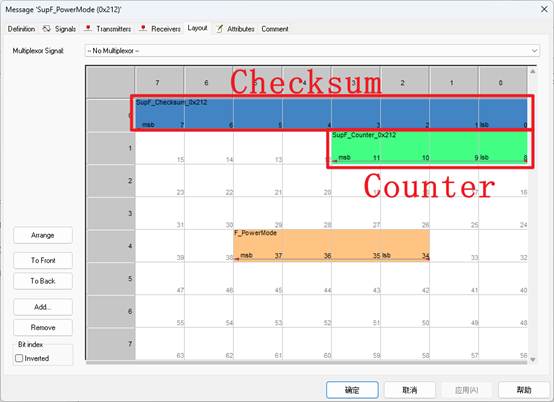

Checksum放在Byte0，Counter放在Byte1的低四位。
如下图所示：

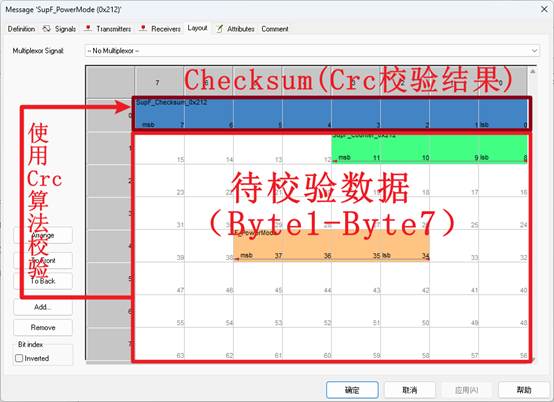

①所谓Checksum，就是把Byte1～Byte7的数据用CRC校验算法算出一个结果，然后把这个结果放到Byte0。
②所谓Counter，就是发送方每发送一帧报文，这个报文内的Counter值就+1，加到14或15就重新回到0继续重新累加。（需要注意的是，Counter也会加入到Crc校验中）
实际报文数据举例如下：

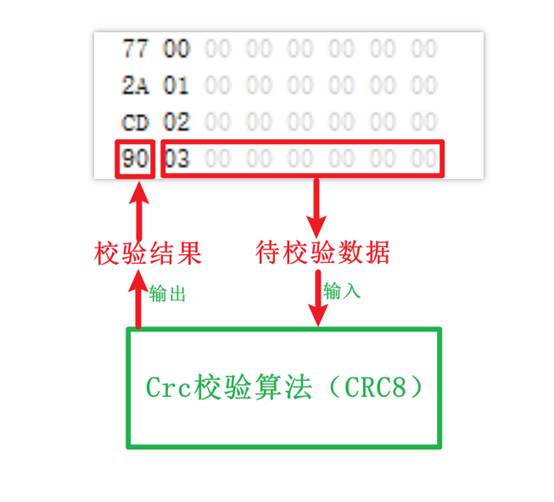

校验过程简单举例如下（另外，如E2E_Profile01的校验，在Crc校验之前，还会在校验数据前面加入DataID）：
由上可见，报文CRC校验是非常简单的，它东西都是流于报文表面的，只要知道了CRC校验算法就行了。
关于报文CRC，我们稍微总结一下：
1 、CRC校验的关键点：Checksum 和Counter
2 、从校验层面来看，CRC校验报文的结构就两部分：待校验数据+校验结果
从CRC报文角度理解SecOC报文
好了，了解了CRC校验，我们接下来用CRC报文跟SecOC报文做对比，进而理解SecOC报文。
我们先贴一张SecOC的报文图留个印象。

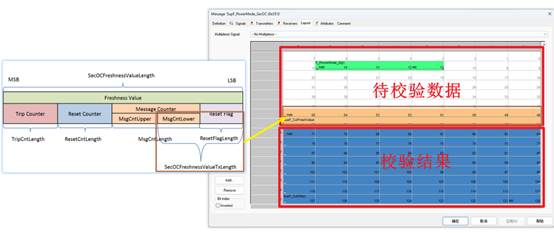

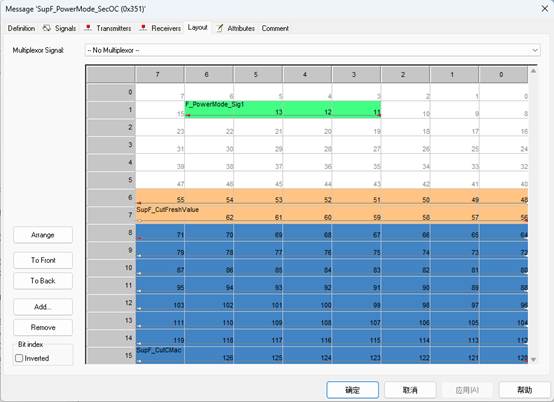

如下图所示，这是一帧16Byte的SecOC报文。

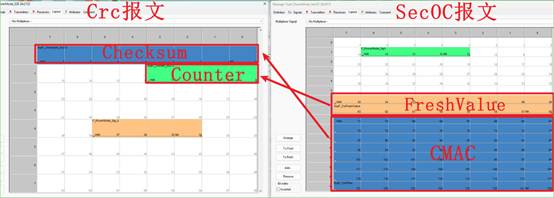

我们从下面两个点入手，让SecOC报文跟CRC报文做对比。
1、首先，SecOC报文中关键的东西也是只有2个：FreshValue、MAC
①SecOC的MAC，Crc的Checksum：你可以理解成同一个东西，都是通过校验算法后，得出来的结果 而已。只不过SecOC用的算法高级一点，算出的结果要叫做MAC（Message Authentication Code）。
②SecOC的FreshValue，Crc的Counter：你也可以理解成同一个东西，只不过，Crc的Counter简单一点，只有报文计数功能 ：从0-14（或15）计数。而FreshValue的功能则多一些，不仅仅只有报文计数功能（至于其它功能，我们先不管）。

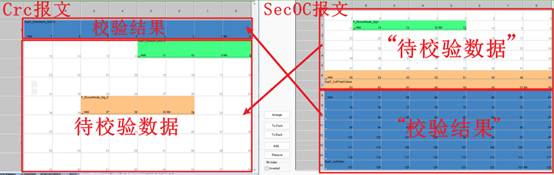

2、其次，SecOC报文跟CRC报文结构实际上是一样的，都是：待校验数据+校验结果。
它们的区别在于：
CRC校验报文，它不跟你表面一套背地一套，它表面是什么，那么需要校验的东西就是什么。

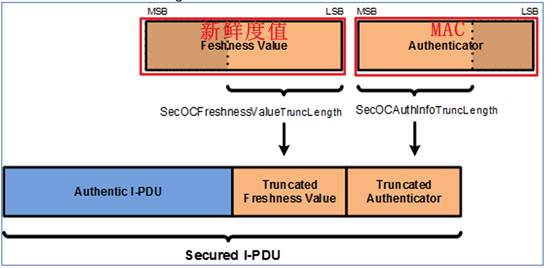

而SecOC就有点恶心人了，SecOC报文的"待校验数据"中新鲜度值（FreshValue）是不完整的、"校验结果"也不是完整的，如下图所示：
图中的Secured I-PDU是指总线中的一条报文数据。
可见，报文里面放的中新鲜度值（FreshValue）是截取完整中的一部分，"校验结果"（MAC）也是截取的也是完整的一部分。
所以，概括来说，SecOC就是CRC的加强升级版本罢了。
我们要实现CRC报文时，就2个步骤：
第一步：实现Counter功能（每发一帧Counter+1，达到最大值后重置为0）
第二步：使用CRC算法，校验待校验数据，算出Checksum。
实际上，我们要实现一帧SecOC报文，也是2个步骤：
第一步：获取完整的FreshValue
第二步：使用算法，校验完整的待校验数据，算出MAC。
所以，我们只要把FreshValue和Mac搞明白了，SecOC功能就清楚了。
报文重放攻击
SecOC的Freshness Value即新鲜度值。
朋友们，为啥它不叫别的名字，非要叫新鲜度值呢？
其实，就如它的字面意思一样理解：ECU发出的每条SecOC报文要一直保持新鲜，如不新鲜的话，接收方就不收了。
在了解新鲜度值的作用之前，我们又需要掏出CRC报文来说一说了。
对于CRC报文，我们前面说过，CRC报文所有的关键信息都是流于报文表面的。

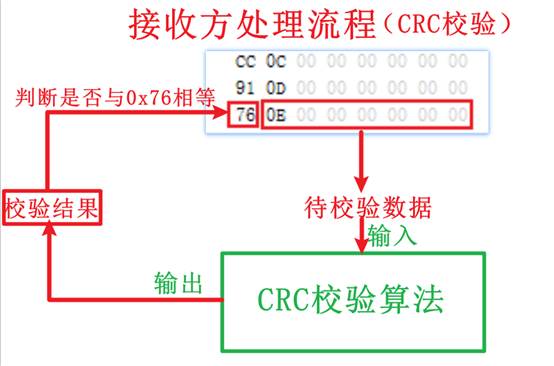

如下图所示，CRC报文的接收方一直只做了一件固定的事情：
即：把待校验数据经过一下CRC算法计算，再把算出来的校验结果与接收的校验结果做对比，如果对比通过，则认为这条报文是正确的。

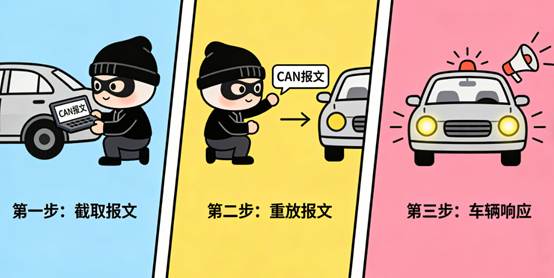

朋友们，现假设我们用CAN盒子采集ECU-A发出来的CRC报文。
然后在车上把这个ECU-A去掉，再把我们之前录下来的ECU-A的CRC报文发到车上去。
那么，别的ECU会不会收我们CAN盒子发的这些CAN数据呢？
答案必然是必然会收的。
因为我们录下来CRC报文，Counter是连续且正常累加的，Checksum的值也是对的。
朋友们，这就是所谓的报文重放攻击。
现在我们假设，我们ECU实现了一种升级版的CRC报文：Counter计数没有最大值，每发出一条报文，Counter可以一直累加，永远不会重置回到0。
并且，接收方收到一条报文后，会先判断这条CRC报文的Counter值是否比前面接收的那条大1，如果不是，就不接收这条报文。
这种情况下，如果你再用CAN盒子录下ECU这种升级版的CRC报文，然后进行重放攻击。
结果如何呢？
虽然说，你录制的报文的Checksum肯定是对的，但你录制的这种升级版的CRC报文，它的Counter永远是旧的、永远"不新鲜"。
因此，重放的每一条报文接收方都不会接收。
所以，接收方能防御你的重放攻击。
而SecOC报文的新鲜度值（FreshValue），就是起了这种升级版Counter的一个作用，只不过，新鲜度值并不是简单的报文次数累加。
那么，新鲜度值如果不是简单的报文发送次数累加，它是如何做到每帧发出来的都如此"新鲜"呢？
这个问题，我们接下来讲解新鲜度值的时候，跟大家一起详细探讨。
结语
好了，对于SecOC报文的基本实现和功能作用，我们现在有了基础的理解了。
下篇文章，我们深入研究新鲜度值的实现。
