Android 窗口容器树（一）—— 窗口和窗口容器树

窗口容器树系列文章：

Android 窗口容器树（一）------ 窗口和窗口容器树
Android 窗口容器树（二）------ 窗口容器树的构建

1. 什么是窗口？

在 Android 中，窗口不是 View，也不是某个单独的界面控件，而是系统层面对一块可显示 UI 内容的抽象管理单元。

它至少有 3 个核心特征：

它有独立的 WindowManager.LayoutParams，用来描述类型、位置、大小、标志位等。
它最终会对应到 SurfaceControl / Surface，并交给 SurfaceFlinger 做最终合成。
它受 WindowManagerService（WMS）统一管理，参与布局、输入、焦点、可见性等。

常见窗口包括：

Activity 主窗口
Dialog
PopupWindow
状态栏
导航栏
输入法窗口
壁纸窗口

窗口之所以会互相遮挡，本质上是因为它们有前后顺序，也就是常说的 Z-Order。在 WMS 的 WindowContainer 源码里，子节点列表本身就是按 Z-Order 保存的：

java 复制代码

// List is in z-order as the children appear on
// screen with the top-most window container at the tail of the list.

这句的意思是：同一个父容器下，mChildren 越靠后，视觉上越靠前。比如同一个 ActivityRecord 下面，主窗口通常在前面，后弹出的 Dialog、Panel 往往会排到更靠后的位置，所以会盖在主窗口上面。

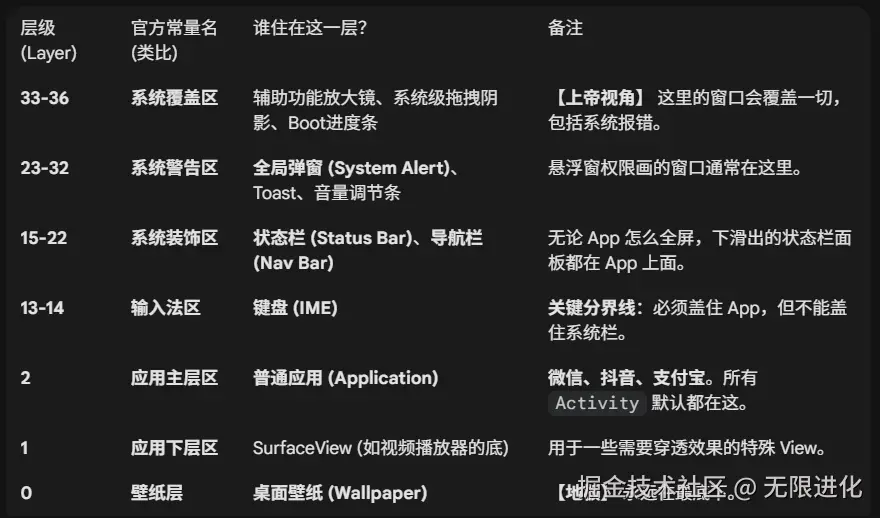

37 层窗口

37 层 指的是 WindowManagerPolicy 定义的窗口策略 layer 编号范围。

源码中 getMaxWindowLayer() 返回 36，所以 layer 取值是 0 ~ 36，一共 37 个槽位。

系统会通过 getWindowLayerFromTypeLw() 先把不同 window type 映射到这 37 个策略 layer 中的某一个，再在 Android 14 中继续用它做 DisplayArea 分区，并作为 WindowState 计算基础显示层的输入。因此，37 层 说的是窗口类型的策略分层，不是最终 SurfaceFlinger 看到的真实显示图层。

2. 不同维度的 3 棵树

先把下面 3 个层次的树区分开：

2.1 第一棵树：逻辑窗口容器树

第一棵树是 WMS 的 WindowContainer 管理树。本文后面提到"窗口容器树""窗口管理树"，默认都指这棵树。

WindowContainer 管理树上的节点大多是 WindowContainer 及其子类，例如：

RootWindowContainer
DisplayContent
DisplayArea
TaskDisplayArea
Task
TaskFragment
ActivityRecord
WindowToken
WindowState

WindowContainer 管理树管的是"窗口对象之间的管理关系"，比如：

谁是谁的父节点
谁在谁上面
配置怎么往下传
可见性怎么往下传播
动画和转场作用在哪一整组节点上

所以 WindowContainer 管理树的本质是：

它描述的是"谁管理谁"，不是"屏幕怎么切"，也不是"最终怎么显示"。

2.2 第二棵树：`DisplayArea` 切分树

第二棵树是 DisplayContent 内部的 DisplayArea 分区树。它做的事情很单纯，就是把一整块屏幕按层级语义和功能语义切成不同区域。

它主要解决的是：

按 layer 把屏幕切开
按功能把屏幕切开
给不同类型的窗口准备不同的挂载区域

比如在 Android 14 默认策略里，DisplayAreaPolicy 会构建出：

应用任务所在的 TaskDisplayArea
非应用窗口所在的 Tokens 区域
IME 相关区域
放大镜、单手模式、刘海避让这类 feature 区域

所以 DisplayArea 树本质上描述的是：

屏幕被切成了哪些区，每一类窗口该落到哪个区。

它和第一棵树的本质区别是：

WindowContainer 树讲的是对象之间的管理关系
DisplayArea 树讲的是屏幕内部的区域划分关系

前者是在"管对象"，后者是在"分地盘"。

2.3 第三棵树：`SurfaceControl` / `SurfaceFlinger` 合成树

第三棵树是 SurfaceControl / SurfaceFlinger 显示树。到了这一层，前面那些逻辑关系和区域划分，才会变成真正能显示到屏幕上的图层关系。

它关心的不是"谁管理谁"，也不是"窗口该落哪个区"，而是：

最终画面怎么叠加
图层前后顺序怎么生效
位置、裁剪、透明度、缩放怎么作用到屏幕
动画 leash 怎么临时接管某一组内容

WindowContainer 树上的节点，最终想显示出来，必须继续走下面这条路径：

创建或复用 SurfaceControl
通过 SurfaceControl.Transaction 提交 layer、位置、裁剪、透明度、变换矩阵等状态
由 SurfaceFlinger 在合成阶段把所有 Surface 叠加到一起

所以 SurfaceControl / SurfaceFlinger 显示树的本质是：

它描述的是"最终屏幕上怎么显示"。

它和前两棵树的本质区别是：

第一棵树 WindowContainer 树：讲管理关系
第二棵树 DisplayArea 树：讲分区关系
第三棵树 SurfaceControl / SurfaceFlinger 树：讲显示关系

把三棵树连起来看，就是：

先在 WindowContainer 树里确定管理关系，再在 DisplayArea 树里确定落区，最后在 SurfaceControl / SurfaceFlinger 这一层确定真正的显示结果。

2.4 三棵树之间到底是什么关系？

可以把它们串成一条链：

text 复制代码

window type
    -> policy layer
    -> DisplayArea 分区
    -> WindowContainer 树中的挂载位置
    -> SurfaceControl 树中的实际 layer 和父子关系
    -> SurfaceFlinger 最终合成

因此，最容易记住的结论是：

WindowContainer 树负责"管理"，DisplayArea 树负责"分区"，Surface 树负责"显示"。

三者强相关，但绝对不是同一棵树。

3. 窗口容器树

在讲每一个类之前，先从全局看一遍 Android 14 中最常见的单屏 WindowContainer 管理树结构。下面这张图画的是 WMS 用来管理窗口对象的那棵树，不是 DisplayArea 分区树，也不是 SurfaceFlinger 的最终显示树。

3.1 简化总图

text 复制代码

RootWindowContainer
`-- DisplayContent
    `-- RootDisplayArea (ANY)
        |-- DisplayArea (BELOW_TASKS)
        |   `-- DisplayArea.Tokens
        |       `-- WindowToken
        |           `-- WindowState
        |
        |-- TaskDisplayArea (ANY)
        |   `-- Task (RootTask，类型仍按 ANY 容器链处理)
        |       `-- Task / TaskFragment
        |           `-- ActivityRecord
        |               |-- WindowState (TYPE_BASE_APPLICATION)
        |               |-- WindowState (TYPE_APPLICATION_STARTING)
        |               `-- WindowState (Dialog / Panel / attached window)
        |
        `-- DisplayArea (ABOVE_TASKS)
            |-- DisplayArea.Tokens
            |   `-- WindowToken
            |       `-- WindowState
            `-- ImeContainer / IME 对应区域
                `-- WindowToken
                    `-- WindowState

这张 WindowContainer 管理树总图想表达 3 个核心事实：

整个设备最上层是 RootWindowContainer
每一块实际屏幕在这棵管理树里对应一个 DisplayContent
到了 DisplayContent 内部以后，这棵管理树会分成两大主路径：
- 应用窗口路径：TaskDisplayArea -> Task -> TaskFragment -> ActivityRecord -> WindowState
- 非应用窗口路径：DisplayArea.Tokens -> WindowToken -> WindowState

3.2 分叉方式

源码里 DisplayArea.Type 把 DisplayArea / Task 这条管理链大致分成 3 类：

BELOW_TASKS
ANY
ABOVE_TASKS

它们在源码里的含义可以直接对应为：

BELOW_TASKS：应用任务层之下的系统窗口区域
ANY：既能继续包含其他 DisplayArea，也能包含 WindowToken 或 Task 容器
ABOVE_TASKS：应用任务层之上的系统窗口区域

这里最容易误解的是：ANY 不是图里额外长出来的一条单独分支，而是一种"这个区域可以装什么"的类型标记。

例如这张图里：

RootDisplayArea 是 ANY
TaskDisplayArea 也是 ANY
Task 在源码的 DisplayArea.Type.typeOf() 里也按 ANY 处理

所以 TaskDisplayArea -> RootTask -> Task / TaskFragment 这条应用任务链，本身就是落在 ANY 这类容器能力里的。

而 TaskDisplayArea 本身就是专门放应用任务的区域，所以在 WindowContainer 管理树里，应用窗口不会直接掉进普通 Tokens 区，而是单独走应用任务容器链。

3.3 易错点

`ActivityRecord` 在 Android 14 中直接继承 `WindowToken`

这意味着应用窗口的 token 和 ActivityRecord 是同一个对象，不是"ActivityRecord 下再套一个独立 WindowToken"。

应用窗口不直接挂在 `DisplayArea.Tokens`

DisplayArea.Tokens 主要承载的是非应用类 WindowToken，应用窗口要先进入任务体系，再进入 ActivityRecord，最后才到 WindowState。

4. 从根到叶，节点详解

先抓住主线：

text 复制代码

WindowContainer
-> RootWindowContainer
-> DisplayContent
-> RootDisplayArea / DisplayArea
-> 应用分支或非应用分支
-> WindowState

这一节只讲每一层"在树里负责什么"，不再展开无关旁支。

4.1 `WindowContainer`：所有节点的公共基类

源码定义：

java 复制代码

class WindowContainer<E extends WindowContainer> extends ConfigurationContainer<E>
        implements Comparable<WindowContainer>, Animatable, SurfaceFreezer.Freezable,
        InsetsControlTarget {
    private WindowContainer<WindowContainer> mParent = null;
    protected final WindowList<E> mChildren = new WindowList<E>();
}

WindowContainer 是整棵管理树的基础设施，所有后续节点都共享它的 4 个核心能力：

用 mParent / mChildren 维护父子关系
用 mChildren 维护兄弟节点顺序
向下传播配置、可见性和动画状态
作为逻辑容器去绑定 SurfaceControl

其中最关键的是 mChildren。源码注释写得很明确：

java 复制代码

// List is in z-order as the children appear on
// screen with the top-most window container at the tail of the list.

也就是说，mChildren 本身就是按 Z-Order 排好的，列表尾部的子节点在视觉上最靠前。WindowContainer 维护层级顺序，主要靠 addChild(...) 和 positionChildAt(...) 这类方法完成。

4.2 `RootWindowContainer`：设备级根节点

源码定义：

java 复制代码

class RootWindowContainer extends WindowContainer<DisplayContent>
        implements DisplayManager.DisplayListener {
}

RootWindowContainer 是整台设备的根节点，它的直接子节点不是窗口，而是一块块屏幕对应的 DisplayContent。

所以它负责的是设备级问题：

管理所有 DisplayContent
维护焦点屏幕、睡眠状态、旋转等全局状态
作为 ATM 和 WMS 协调显示行为的顶层入口

一句话说，RootWindowContainer 管的是"整台设备有多少块屏，每块屏的窗口体系怎么组织"。

4.3 `DisplayContent`：单块屏幕的根节点

源码定义：

java 复制代码

class DisplayContent extends RootDisplayArea implements WindowManagerPolicy.DisplayContentInfo {
}

DisplayContent 表示一块实际屏幕。到了这一层，分析对象就从"整台设备"变成了"某一块具体屏幕"。

它在这棵管理树里主要做两件事：

作为单屏窗口体系的根节点
管理单屏显示相关状态，例如焦点窗口、输入法目标、壁纸目标、转场和显示参数

同时它还维护 mTokenMap，把 IBinder 和 WindowToken 关联起来，并持有 mWindowingLayer、mOverlayLayer、mInputOverlayLayer 等合成层入口。

所以 DisplayContent 既是屏幕根节点，也是单屏逻辑树和显示树的连接点。

4.4 `RootDisplayArea` 和 `DisplayArea`：先分区，再决定挂载路径

源码定义：

java 复制代码

public class DisplayArea<T extends WindowContainer> extends WindowContainer<T> {
}

到了 DisplayContent 下面，不会立刻挂具体窗口，而是先由 RootDisplayArea / DisplayArea 这一层决定"这个窗口应该落到哪一块区域"。

这里说的作用，指的是 RootDisplayArea / DisplayArea 这一层在整棵管理树里的作用：

按 layer 分区
按 feature 分区
为不同窗口类型准备稳定挂载点

也就是说，DisplayContent 先把屏幕交给 RootDisplayArea 管，RootDisplayArea 再根据窗口类型和 layer，把窗口分流到不同的 DisplayArea / Tokens / TaskDisplayArea 区域。

这里最关键的源码出自 RootDisplayArea 查找窗口落点的方法，也就是 findAreaForTokenInLayer() 最终调用的按 windowType 找区域逻辑：

java 复制代码

if (windowLayerFromType == APPLICATION_LAYER) {
    throw new IllegalArgumentException(
            "There shouldn't be WindowToken on APPLICATION_LAYER");
}

这句的结论就是：普通 WindowToken 不能落在 APPLICATION_LAYER。所以从 DisplayArea 往下会分两条路：

应用窗口：走任务体系
非应用窗口：走 Tokens 体系

4.5 应用窗口路径：`TaskDisplayArea -> Task / TaskFragment -> ActivityRecord`

应用窗口路径可以先记成：

text 复制代码

TaskDisplayArea
`-- Task
    `-- TaskFragment
        `-- ActivityRecord
            `-- WindowState

这条路径里每一层负责的事情分别是：

TaskDisplayArea
- 应用任务进入这块屏幕后的入口区域
- 负责根任务顺序、焦点任务、启动落点
Task
- 真正承载任务实体
- 负责这一组 Activity 属于哪个任务
TaskFragment
- 任务内部的再切分容器
- 大屏、分栏、嵌入式布局都依赖它
ActivityRecord
- 应用窗口分支的关键节点
- 负责把任务容器切换到具体窗口容器

其中最重要的是 ActivityRecord。Android 14 源码定义：

java 复制代码

final class ActivityRecord extends WindowToken
        implements WindowManagerService.AppFreezeListener {
}

这意味着：

ActivityRecord 本身就是应用窗口对应的 WindowToken。

应用窗口的主窗口、启动窗口、Dialog、Panel、attached window，都会挂到这个 ActivityRecord 下面。

4.6 非应用窗口路径：`DisplayArea.Tokens -> WindowToken`

非应用窗口路径更短：

text 复制代码

DisplayArea.Tokens
`-- WindowToken
    `-- WindowState

入口节点是 DisplayArea.Tokens：

java 复制代码

public static class Tokens extends DisplayArea<WindowToken> {
}

它承载的是非应用类窗口，例如：

状态栏
壁纸
输入法
系统弹窗
辅助功能覆盖层

这些窗口不会进入 Task / TaskFragment / ActivityRecord，而是直接进入 WindowToken 分组。

4.7 `WindowToken`：窗口分组机制

源码定义：

java 复制代码

class WindowToken extends WindowContainer<WindowState> {
    final IBinder token;
    final int windowType;
}

WindowToken 的核心作用就是"把一组窗口组织起来"。

它负责 4 件事：

标识这组窗口属于谁
决定这组窗口落在哪个区域和层级
作为权限校验和生命周期管理的单位
作为 WindowState 的直接父容器

对非应用窗口来说，WindowToken 直接承载这一组窗口；对应用窗口来说，这套能力被 ActivityRecord 继承过去了。

所以正确理解应该是：

WindowToken 是窗口分组机制；应用窗口用 ActivityRecord 继承这套机制，非应用窗口直接使用这套机制。

4.8 `WindowState`：树的最底层窗口实例

源码定义：

java 复制代码

class WindowState extends WindowContainer<WindowState>
        implements WindowManagerPolicy.WindowState, InsetsControlTarget, InputTarget {
}

WindowState 才是真正具体的窗口实例。比如一个 Activity 的主窗口、一个启动窗口、一个状态栏窗口，落到 WMS 里最终都会对应一个 WindowState。它持有窗口运行时最关键的信息，例如：

mAttrs
mToken
mActivityRecord
mBaseLayer
mSubLayer
mFrame
mSurfaceControl

它通常是容器树最底部的节点，但不一定是绝对叶子节点。比如 Activity 主窗口通常已经在路径末端了，但如果这个主窗口上又弹出了 Dialog 或 Panel，这个主窗口下面还会继续挂子窗口。attached window 场景下，源码会执行：

java 复制代码

parentWindow.addChild(this, sWindowSubLayerComparator);

这说明 WindowState 下面还可以继续挂子 WindowState。例如一个 Activity 主窗口下面，可以继续挂 TYPE_APPLICATION_PANEL 的面板窗口，或者 TYPE_APPLICATION_ATTACHED_DIALOG 的附着对话框。

因此，WindowState 最准确的定义是：

WMS 管理的最小窗口实例，也是最接近真实显示和输入分发的节点。比如点击屏幕时，输入系统最终要找到具体的 WindowState；窗口真正显示到屏幕上时，WMS 也是通过它去关联 SurfaceControl 和窗口属性。

5. 实际场景

5.1 普通 `Activity` 主窗口

text 复制代码

RootWindowContainer
`-- DisplayContent
    `-- TaskDisplayArea
        `-- Task
            `-- ActivityRecord
                `-- WindowState (TYPE_BASE_APPLICATION)

这是最基础的应用路径。一个普通 Activity 显示到屏幕上时，最终会落到所属 Task 的 ActivityRecord 下面，主窗口类型通常是 TYPE_BASE_APPLICATION。

5.2 应用启动窗口

text 复制代码

Task
`-- ActivityRecord
    |-- WindowState (TYPE_APPLICATION_STARTING)
    `-- WindowState (TYPE_BASE_APPLICATION)

这里最容易误解的是：启动窗口和主窗口不是同一个窗口。

5.1 里的 TYPE_BASE_APPLICATION 是应用真正的主窗口
这里的 TYPE_APPLICATION_STARTING 是系统为了冷启动过渡临时加上的启动窗口

所以在冷启动早期，同一个 ActivityRecord 下面可能短时间同时存在两个 WindowState：

启动窗口：先显示，目的是尽快给用户一个可见界面
主窗口：应用真正绘制完成后接管显示

可以把它理解成：启动窗口是"占位过渡窗口"，主窗口才是"应用真正的内容窗口"。

5.3 `Dialog`

如果是应用内部弹出的 Dialog，一般仍然属于同一个 ActivityRecord：

text 复制代码

Task
`-- ActivityRecord
    |-- WindowState (TYPE_BASE_APPLICATION)
    `-- WindowState (TYPE_APPLICATION / TYPE_APPLICATION_ATTACHED_DIALOG)

这里的两个 WindowState 在这张图里可以先按"同属一个 ActivityRecord 的两个子窗口"来理解，也就是它们同属于一个应用窗口分支。

要注意两点：

这行 TYPE_APPLICATION / TYPE_APPLICATION_ATTACHED_DIALOG 说明 Dialog 常见有两种类型：
- TYPE_APPLICATION
- TYPE_APPLICATION_ATTACHED_DIALOG
如果是 attached dialog，它在更细的实际结构里还可能继续挂到某个父 WindowState 下面，而不只是简单地和主窗口并列

这说明 Dialog 并没有脱离当前 Activity 单独成树，而是仍然挂在同一个应用窗口分支里，只是窗口类型和挂载细节可能不同。

5.4 `PopupWindow` / `Panel`

这类 attached window 往往继续挂在某个父 WindowState 下：

text 复制代码

ActivityRecord
`-- WindowState (主窗口)
    `-- WindowState (TYPE_APPLICATION_PANEL)

它和上一节 Dialog 的区别，重点不在"是不是弹出来"，而在"是不是附着在父 WindowState 上"。

Dialog：常见理解是仍然属于同一个 ActivityRecord，有些场景下可以近似看成和主窗口同属一个应用窗口分支
PopupWindow / Panel：更典型的是 attached window，会直接挂在某个父 WindowState 下面

所以这类窗口最典型的特点不是"和主窗口平级"，而是"附着在某个父窗口下面"。因此它们除了受 ActivityRecord 管，还会继续受父 WindowState 的位置和 sub-layer 影响。

5.5 输入法窗口

text 复制代码

DisplayContent
`-- DisplayArea.Tokens / IME 所在区域
    `-- WindowToken (TYPE_INPUT_METHOD)
        `-- WindowState

输入法不是应用任务的一部分，而是非应用窗口。它走的是 DisplayArea.Tokens -> WindowToken -> WindowState 这条路径，只是它会被放进专门的 IME 区域。

5.6 状态栏窗口

text 复制代码

DisplayContent
`-- DisplayArea.Tokens
    `-- WindowToken (TYPE_STATUS_BAR)
        `-- WindowState

状态栏和输入法一样，也不属于任何 Task。它直接挂在非应用窗口分支，是一个典型的系统窗口场景。

5.7 壁纸窗口

text 复制代码

DisplayContent
`-- DisplayArea.Tokens
    `-- WindowToken (TYPE_WALLPAPER)
        `-- WindowState

壁纸窗口也是非应用窗口，但它的层级通常更低，所以经常处在应用窗口下面，作为整个界面的背景层。

5.8 分屏场景下的两个应用任务

text 复制代码

RootWindowContainer
`-- DisplayContent
    `-- TaskDisplayArea
        |-- Task
        |   `-- ActivityRecord
        |       `-- WindowState (左侧或上侧应用)
        `-- Task
            `-- ActivityRecord
                `-- WindowState (右侧或下侧应用)

分屏场景不是多出一套新的窗口体系，而是在同一个 TaskDisplayArea 下同时存在多个 Task。这时要重点看的是 TaskDisplayArea 内部的任务顺序、焦点任务和分屏边界。

5.9 系统对话框或系统覆盖层

text 复制代码

DisplayContent
`-- DisplayArea.Tokens
    `-- WindowToken (TYPE_SYSTEM_DIALOG / TYPE_APPLICATION_OVERLAY ...)
        `-- WindowState

像系统对话框、悬浮窗、某些辅助功能覆盖层，也都走非应用路径。区别不在于树形结构，而在于 window type、权限校验和最终 layer 高低不同。

Android 窗口容器树（一）—— 窗口和窗口容器树

1. 什么是窗口？

37 层窗口

2. 不同维度的 3 棵树

2.1 第一棵树：逻辑窗口容器树

2.2 第二棵树：DisplayArea 切分树

2.3 第三棵树：SurfaceControl / SurfaceFlinger 合成树

2.4 三棵树之间到底是什么关系？

3. 窗口容器树

3.1 简化总图

3.2 分叉方式

3.3 易错点

ActivityRecord 在 Android 14 中直接继承 WindowToken

应用窗口不直接挂在 DisplayArea.Tokens

4. 从根到叶，节点详解

4.1 WindowContainer：所有节点的公共基类

4.2 RootWindowContainer：设备级根节点

4.3 DisplayContent：单块屏幕的根节点

4.4 RootDisplayArea 和 DisplayArea：先分区，再决定挂载路径

4.5 应用窗口路径：TaskDisplayArea -> Task / TaskFragment -> ActivityRecord

4.6 非应用窗口路径：DisplayArea.Tokens -> WindowToken

4.7 WindowToken：窗口分组机制

4.8 WindowState：树的最底层窗口实例

5. 实际场景

5.1 普通 Activity 主窗口

5.2 应用启动窗口

5.3 Dialog

5.4 PopupWindow / Panel

5.5 输入法窗口

5.6 状态栏窗口

5.7 壁纸窗口

5.8 分屏场景下的两个应用任务

5.9 系统对话框或系统覆盖层

2.2 第二棵树：`DisplayArea` 切分树

2.3 第三棵树：`SurfaceControl` / `SurfaceFlinger` 合成树

`ActivityRecord` 在 Android 14 中直接继承 `WindowToken`

应用窗口不直接挂在 `DisplayArea.Tokens`

4.1 `WindowContainer`：所有节点的公共基类

4.2 `RootWindowContainer`：设备级根节点

4.3 `DisplayContent`：单块屏幕的根节点

4.4 `RootDisplayArea` 和 `DisplayArea`：先分区，再决定挂载路径

4.5 应用窗口路径：`TaskDisplayArea -> Task / TaskFragment -> ActivityRecord`

4.6 非应用窗口路径：`DisplayArea.Tokens -> WindowToken`

4.7 `WindowToken`：窗口分组机制

4.8 `WindowState`：树的最底层窗口实例

5.1 普通 `Activity` 主窗口

5.3 `Dialog`

5.4 `PopupWindow` / `Panel`
