【android opencv学习笔记】Day 5: 高效的图像扫描

图像扫描：从指针遍历到现代高效处理范式

在计算机视觉开发中，像素级处理是几乎所有算法的基础。

从传统的指针遍历到现代 OpenCV 的优化方案，图像扫描技术的演进始终围绕着性能、可读性与可维护性三大核心目标。

本文将深入剖析图像扫描的底层原理、演进路径，并结合最新的 OpenCV 技术，对比不同方案的优劣与适用场景。

---

为什么要"高效扫描图像"？

一张中等分辨率的彩色图像（如 1920×1080）包含约 200 万像素，每个像素有 3-4 个通道，单次全图遍历就要处理近千万个数据点。

如果用低效的方式（如逐像素的边界检查、类型转换）处理，在嵌入式设备或实时视频流场景中极易造成性能瓶颈。

因此，OpenCV 图像扫描的核心需求是：

1. 减少边界检查开销：避免循环中重复计算图像行列、通道数；
2. 利用内存连续性：减少缓存不命中带来的性能损耗；
3. 适配不同图像格式：兼容灰度图、彩色图、带 padding 的图像；
4. 支持多通道并行：为后续 SIMD、多线程优化预留空间。

---

经典方案：基于 cv::Mat::ptr 的指针遍历

1. 核心原理：按行指针访问，避免重复边界检查

cv::Mat::ptr<uchar>(j) 是 OpenCV 中最经典的图像扫描方式，它直接返回第 j 行数据的指针，让你可以像操作一维数组一样遍历整行像素，避免了 at<>() 方法每次访问时的边界检查开销。

减色算法的核心逻辑如下：

void colorReduce(cv::Mat image, int div=64) {
    int nl = image.rows;                  // 图像行数
    int nc = image.cols * image.channels(); // 每行总字节数（列数×通道数）

    for (int j = 0; j < nl; j++) {
        // 获取第 j 行的起始指针
        uchar* data = image.ptr<uchar>(j);
        for (int i = 0; i < nc; i++) {
            // 核心减色公式：将像素值映射到 div 的倍数区间
            data[i] = data[i] / div * div + div / 2;
        }
    }
}

2. 关键优化点解析

• 预计算行内元素总数 ：image.cols * image.channels() 一次性算出每行需要处理的字节数，避免在内层循环中重复计算；
• 按行指针访问 ：ptr<uchar>(j) 直接获取行首地址，内层循环直接用数组下标 data[i] 访问像素，比 at<>(j,i) 少了一次边界检查；
• 无额外内存拷贝：直接在原图像上修改，属于"就地处理"，节省内存开销。

3. 扩展：多版本减色实现

除了整数除法，还可以用取模、位运算实现减色，其中位运算版本 是性能最优的方案（当 div 为 2 的幂时）：

// 位运算减色（div 必须是 2 的幂，如 2、4、8、16...）
void colorReduceBitwise(cv::Mat image, int div=64) {
    uchar mask = 0xFF << (int)log2(div); // 生成掩码，如 div=64 时 mask=0xC0
    int nl = image.rows;
    int nc = image.cols * image.channels();

    for (int j = 0; j < nl; j++) {
        uchar* data = image.ptr<uchar>(j);
        for (int i = 0; i < nc; i++) {
            *data &= mask;       // 掩码清零低n位
            *data++ += div >> 1; // 加上 div/2，取区间中间值
        }
    }
}

实战代码

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:padding="8dp">

    <!-- 第一行 -->
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1">

        <ImageView
            android:id="@+id/img1"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:scaleType="centerCrop"/>

        <ImageView
            android:id="@+id/img2"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:scaleType="centerCrop"/>

    </LinearLayout>

    <!-- 第二行 -->
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1">

        <ImageView
            android:id="@+id/img3"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:scaleType="centerCrop"/>

        <ImageView
            android:id="@+id/img4"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:scaleType="centerCrop"/>

    </LinearLayout>

</LinearLayout>

C++ 核心代码（native-lib.cpp）

#include <jni.h>
#include <opencv2/opencv.hpp>

using namespace cv;

// 减色算法
void colorReduce(Mat &image, int div) {
    int nl = image.rows;
    int nc = image.cols * image.channels();

    for (int j = 0; j < nl; j++) {
        uchar *data = image.ptr<uchar>(j);
        for (int i = 0; i < nc; i++) {
            data[i] = data[i] / div * div + div / 2;
        }
    }
}

// JNI 接口：接收 div 参数
extern "C" JNIEXPORT jintArray JNICALL
Java_com_nicoli_helloreduce_MainActivity_processImageNative(
        JNIEnv *env,
        jobject thiz,
        jintArray pixels_,
        jint width,
        jint height,
        jint div) {

    jint *pixels = env->GetIntArrayElements(pixels_, NULL);
    Mat mat(height, width, CV_8UC4, pixels);

    // 执行减色
    colorReduce(mat, div);

    jintArray result = env->NewIntArray(width * height);
    env->SetIntArrayRegion(result, 0, width * height, pixels);
    env->ReleaseIntArrayElements(pixels_, pixels, 0);

    return result;
}

MainActivity.java

package com.nicoli.helloreduce

import android.graphics.Bitmap
import android.graphics.BitmapFactory
import android.os.Bundle
import android.widget.ImageView
import androidx.appcompat.app.AppCompatActivity
import java.io.IOException


class MainActivity : AppCompatActivity() {
    // Native 方法：接收 像素数组 + 宽度 + 高度 + 减色系数
    external fun processImageNative(pixels: IntArray?, width: Int, height: Int, div: Int): IntArray

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        val img1 = findViewById<ImageView?>(R.id.img1)
        val img2 = findViewById<ImageView?>(R.id.img2)
        val img3 = findViewById<ImageView?>(R.id.img3)
        val img4 = findViewById<ImageView?>(R.id.img4)

        Thread(Runnable {
            try {
                // 1. 读取图片
                val `is` = getAssets().open("puppy.png")
                val originBitmap = BitmapFactory.decodeStream(`is`)
                `is`.close()

                val width = originBitmap.getWidth()
                val height = originBitmap.getHeight()
                val pixels = IntArray(width * height)
                originBitmap.getPixels(pixels, 0, width, 0, 0, width, height)

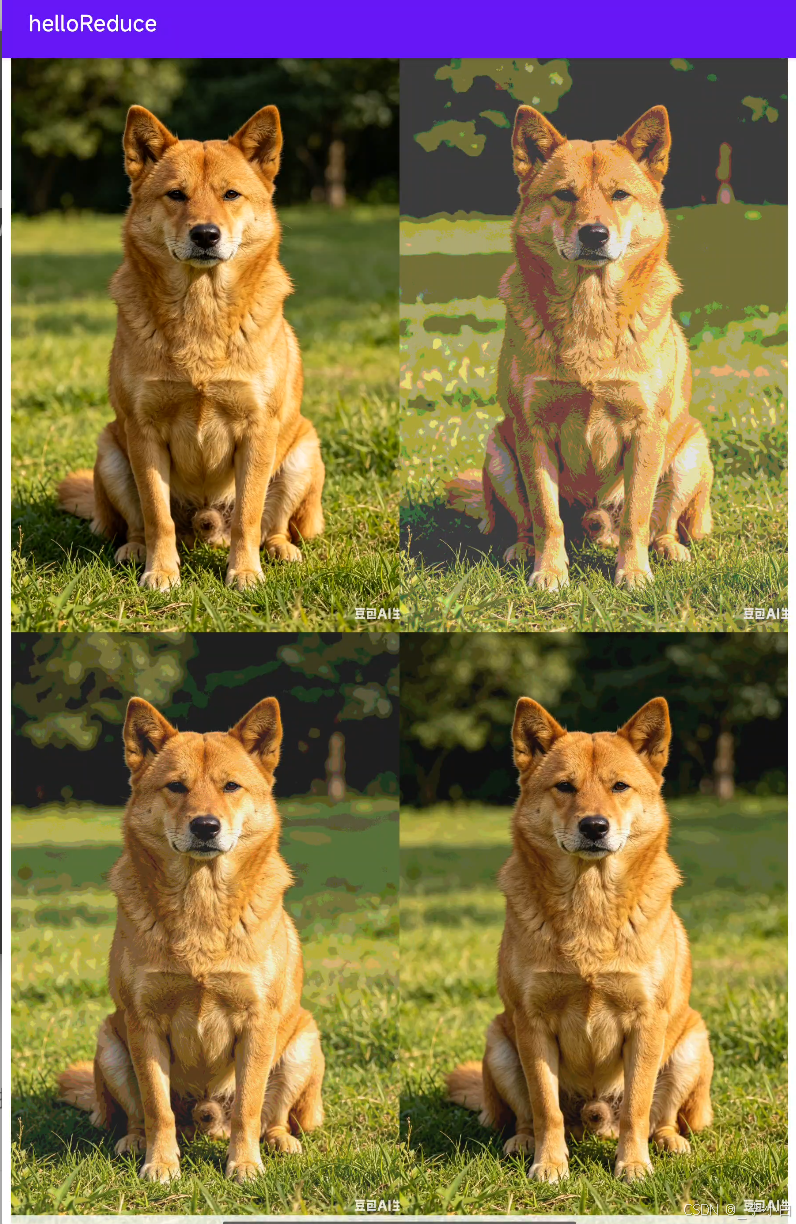

                // 2. 处理四种效果
                val res64 = processImageNative(pixels.clone(), width, height, 64)
                val res32 = processImageNative(pixels.clone(), width, height, 32)
                val res16 = processImageNative(pixels.clone(), width, height, 16)

                // 3. 生成Bitmap
                val bm64 = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888)
                bm64.setPixels(res64, 0, width, 0, 0, width, height)

                val bm32 = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888)
                bm32.setPixels(res32, 0, width, 0, 0, width, height)

                val bm16 = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888)
                bm16.setPixels(res16, 0, width, 0, 0, width, height)

                // 4. 显示
                runOnUiThread(Runnable {
                    img1.setImageBitmap(originBitmap)
                    img2.setImageBitmap(bm64)
                    img3.setImageBitmap(bm32)
                    img4.setImageBitmap(bm16)
                })
            } catch (e: IOException) {
                e.printStackTrace()
            }
        }).start()
    }

    companion object {
        init {
            System.loadLibrary("native-lib")
        }
    }
}

---

进阶优化：利用图像连续性减少循环层级

1. 图像连续性是什么？

为了内存对齐，OpenCV 会在图像每行末尾填充额外的像素（padding），这会导致图像数据在内存中"不连续"。cv::Mat::isContinuous() 方法可以判断图像是否存在 padding：

• 当图像连续时，整个图像可以视为一个一维数组，内存地址是连续的；
• 当图像不连续时，每行末尾有 padding，需要按行遍历。

2. 连续性优化方案

利用 isContinuous() 可以将双层循环合并为单层循环，进一步提升性能：

void colorReduceContinuous(cv::Mat image, int div=64) {
    int nl = image.rows;
    int nc = image.cols * image.channels();

    // 如果图像是连续的，将其视为一维数组
    if (image.isContinuous()) {
        nc = nc * nl; // 总字节数 = 行数×列数×通道数
        nl = 1;       // 行数设为1，外层循环只执行一次
    }

    for (int j = 0; j < nl; j++) {
        uchar* data = image.ptr<uchar>(j);
        for (int i = 0; i < nc; i++) {
            data[i] = data[i] / div * div + div / 2;
        }
    }
}

3. 底层指针遍历（不推荐）

你还可以直接访问 cv::Mat::data 属性，手动计算行偏移量：

void colorReduceRawPointer(cv::Mat image, int div=64) {
    uchar* data = image.data;          // 图像数据起始地址
    size_t step = image.step;          // 每行总字节数（含padding）
    int channels = image.channels();
    int cols = image.cols;

    for (int j = 0; j < image.rows; j++) {
        for (int i = 0; i < cols * channels; i++) {
            data[i] = data[i] / div * div + div / 2;
        }
        data += step; // 移动到下一行的起始地址
    }
}

这种方式虽然最底层，但可读性差，且容易出错，实际开发中不推荐使用。

---

从指针遍历到 迭代器

随着 OpenCV 版本迭代，图像扫描的方案也在不断演进，出现了更安全、更高效的现代写法。

1. cv::MatIterator_ 迭代器（安全的指针遍历）

迭代器封装了指针操作，无需手动处理边界和通道数，且支持 STL 算法，是更安全的替代方案：

void colorReduceIterator(cv::Mat image, int div=64) {
    // 处理灰度图
    if (image.type() == CV_8UC1) {
        cv::MatIterator_<uchar> it = image.begin<uchar>();
        cv::MatIterator_<uchar> end = image.end<uchar>();
        for (; it != end; ++it) {
            *it = *it / div * div + div / 2;
        }
    }
    // 处理彩色图
    else if (image.type() == CV_8UC3) {
        cv::MatIterator_<cv::Vec3b> it = image.begin<cv::Vec3b>();
        cv::MatIterator_<cv::Vec3b> end = image.end<cv::Vec3b>();
        for (; it != end; ++it) {
            (*it)[0] = (*it)[0] / div * div + div / 2;
            (*it)[1] = (*it)[1] / div * div + div / 2;
            (*it)[2] = (*it)[2] / div * div + div / 2;
        }
    }
}

2. cv::Mat_ 模板类 + 重载 operator()（简化访问）

如果提前知道图像类型，可以用 cv::Mat_ 模板类简化代码，避免重复指定模板参数：

void colorReduceMat_(cv::Mat image, int div=64) {
    // 转为已知类型的 Mat_ 模板类
    cv::Mat_<cv::Vec3b> image_ = image;
    for (int j = 0; j < image_.rows; j++) {
        for (int i = 0; i < image_.cols; i++) {
            image_(j,i)[0] = image_(j,i)[0] / div * div + div / 2;
            image_(j,i)[1] = image_(j,i)[1] / div * div + div / 2;
            image_(j,i)[2] = image_(j,i)[2] / div * div + div / 2;
        }
    }
}

3. OpenCV 4+ 新特性：cv::parallel_for_ 多线程并行扫描

现代 OpenCV 提供了 cv::parallel_for_ 接口，可以直接将单线程遍历转为多线程并行处理，无需手动管理线程池：

#include <opencv2/core/parallel.hpp>

void colorReduceParallel(cv::Mat image, int div=64) {
    cv::parallel_for_(cv::Range(0, image.rows), [&](const cv::Range& range) {
        for (int j = range.start; j < range.end; j++) {
            uchar* data = image.ptr<uchar>(j);
            int nc = image.cols * image.channels();
            for (int i = 0; i < nc; i++) {
                data[i] = data[i] / div * div + div / 2;
            }
        }
    });
}

这种方式可以自动利用 CPU 多核，性能比单线程指针遍历提升数倍，是实时图像处理场景的首选。

---

方案对比

方案	优点	缺点	适用场景
at<>() 逐像素访问	简单直观，类型安全	性能最差，每次访问都有边界检查	教学演示、非性能敏感场景
ptr<uchar>() 指针遍历	性能高，可读性较好	需手动处理通道数，不支持自动并行	通用场景，单线程处理
连续性优化指针遍历	性能最优，循环层级少	需额外判断图像连续性	内存对齐的连续图像
cv::MatIterator_ 迭代器	安全、通用，支持 STL 算法	性能略低于指针遍历	多格式兼容、代码可维护性优先的场景
cv::parallel_for_ 并行遍历	多核并行，性能最高	需 OpenCV 4+，多线程调试复杂	实时视频流、大图像批量处理

---

如何选择合适的图像扫描方式？

1. 优先使用 ptr<uchar>() 指针遍历：在大多数场景下，它是性能与可读性的最佳平衡点，兼容所有 OpenCV 版本；
2. 连续性优化是可选加分项 ：仅在处理大图像或实时视频流时，才需要额外判断 isContinuous()；
3. 避免使用底层 data 指针 ：除非你对内存布局有深入理解，否则不要直接操作 image.data；
4. 多线程优先用 cv::parallel_for_：比手动写多线程代码更简单、更稳定，是现代 OpenCV 的推荐方式；
5. 类型安全优先用迭代器：在处理多格式图像时，迭代器能避免模板参数不匹配的错误。

---

总结

从经典的指针遍历到现代的并行处理，OpenCV 图像扫描的演进，本质上是在"性能"与"易用性"之间寻找平衡。你学习的减色算法，看似简单，却覆盖了图像内存布局、通道处理、边界优化等所有核心知识点。

在实际开发中，没有"最好"的方案，只有"最适合"的方案：

• 教学场景：用 at<>() 或迭代器，清晰易懂；
• 性能敏感场景：用 ptr<uchar>() + 连续性优化；
• 多核优化场景：用 cv::parallel_for_ 并行遍历。

掌握这些方案，你就能写出既高效又可维护的像素级处理代码，为后续更复杂的计算机视觉算法打下坚实基础。

---
